Пристрій для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу

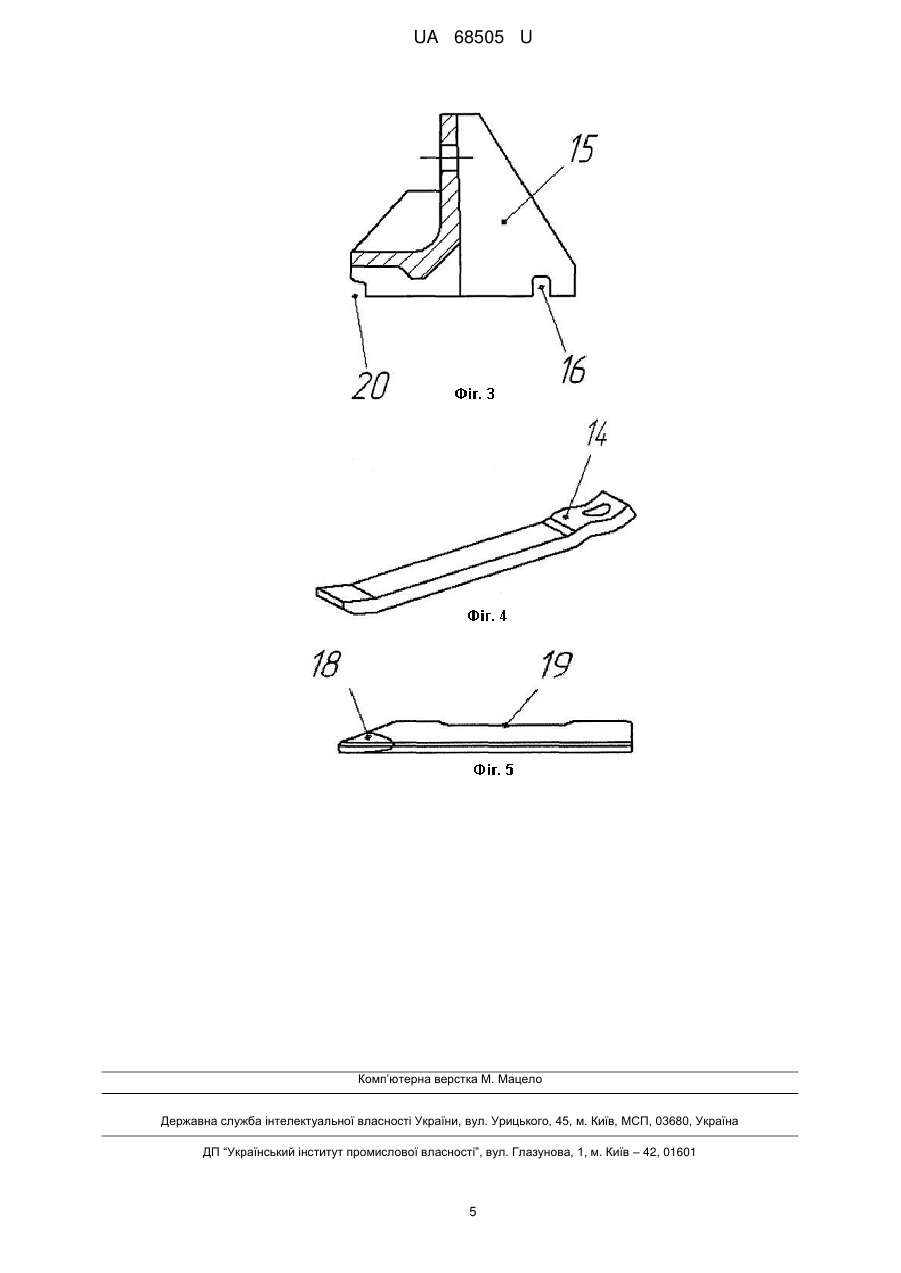

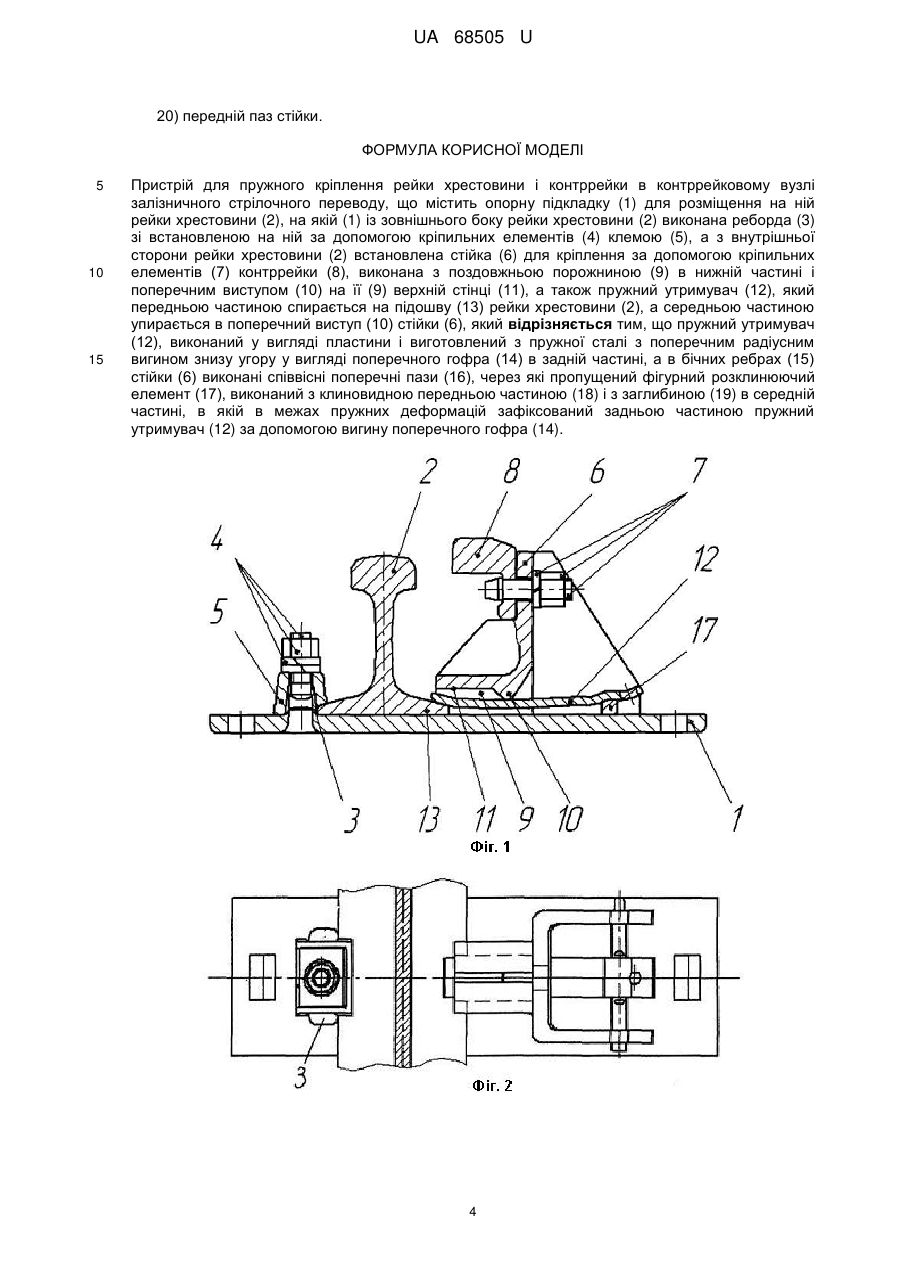

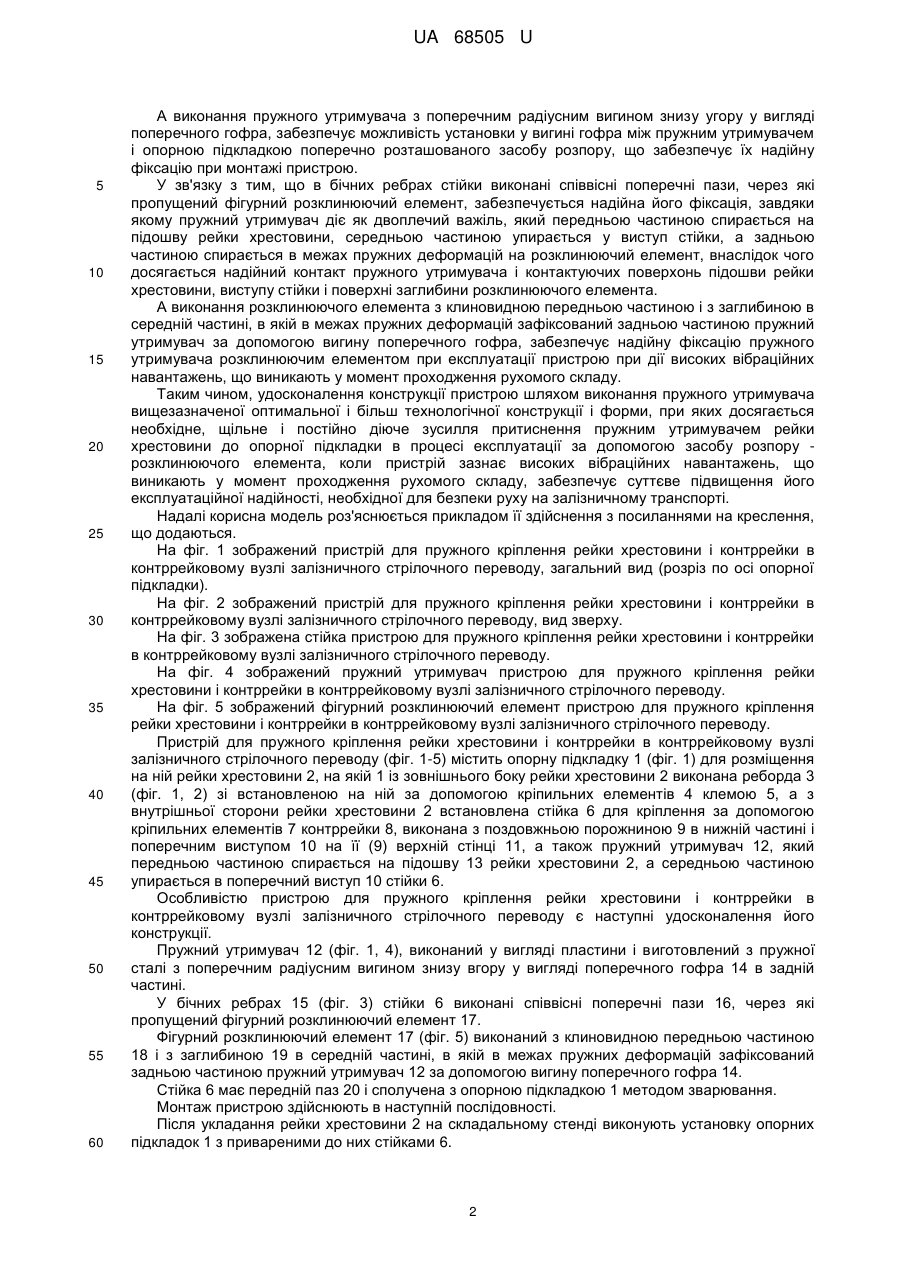

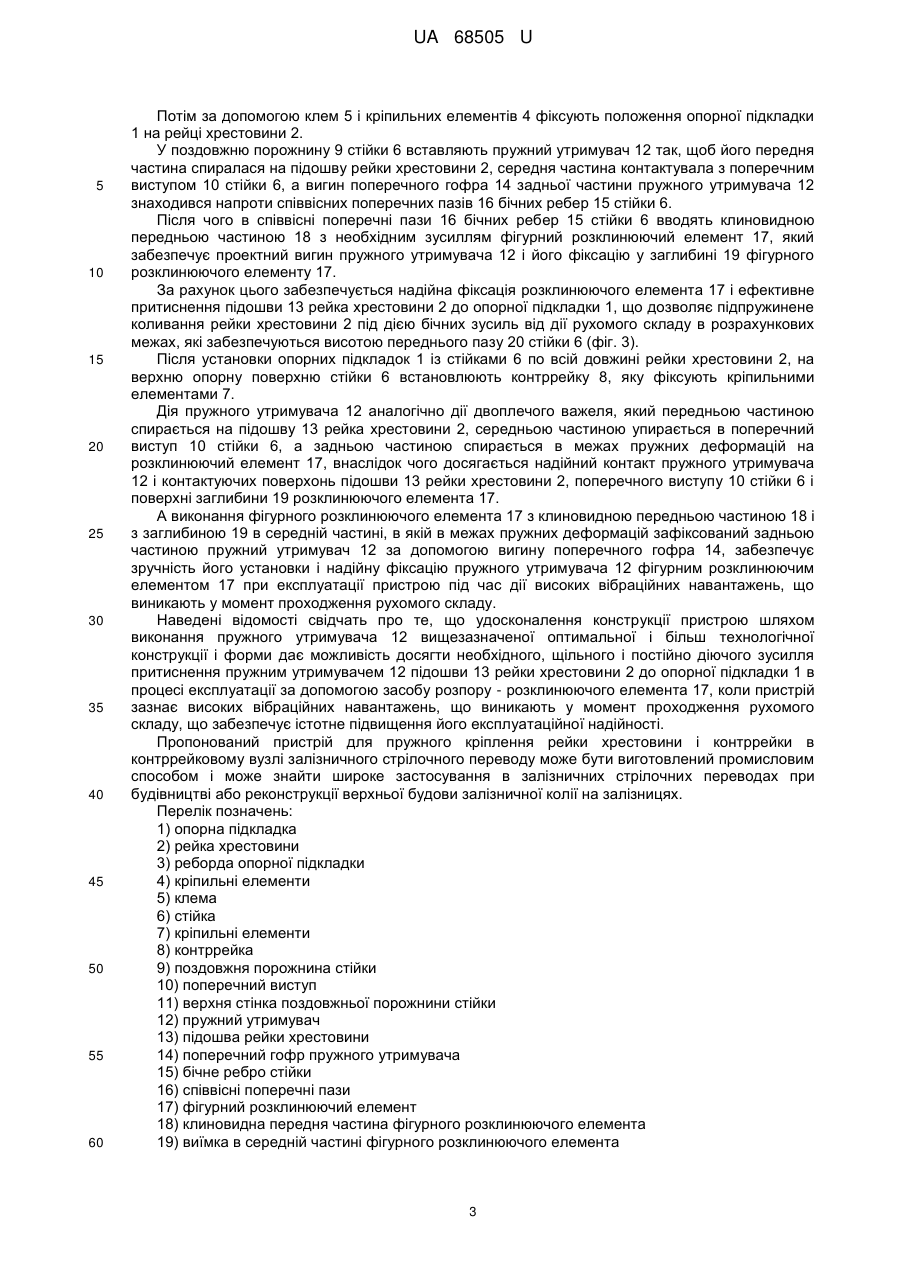

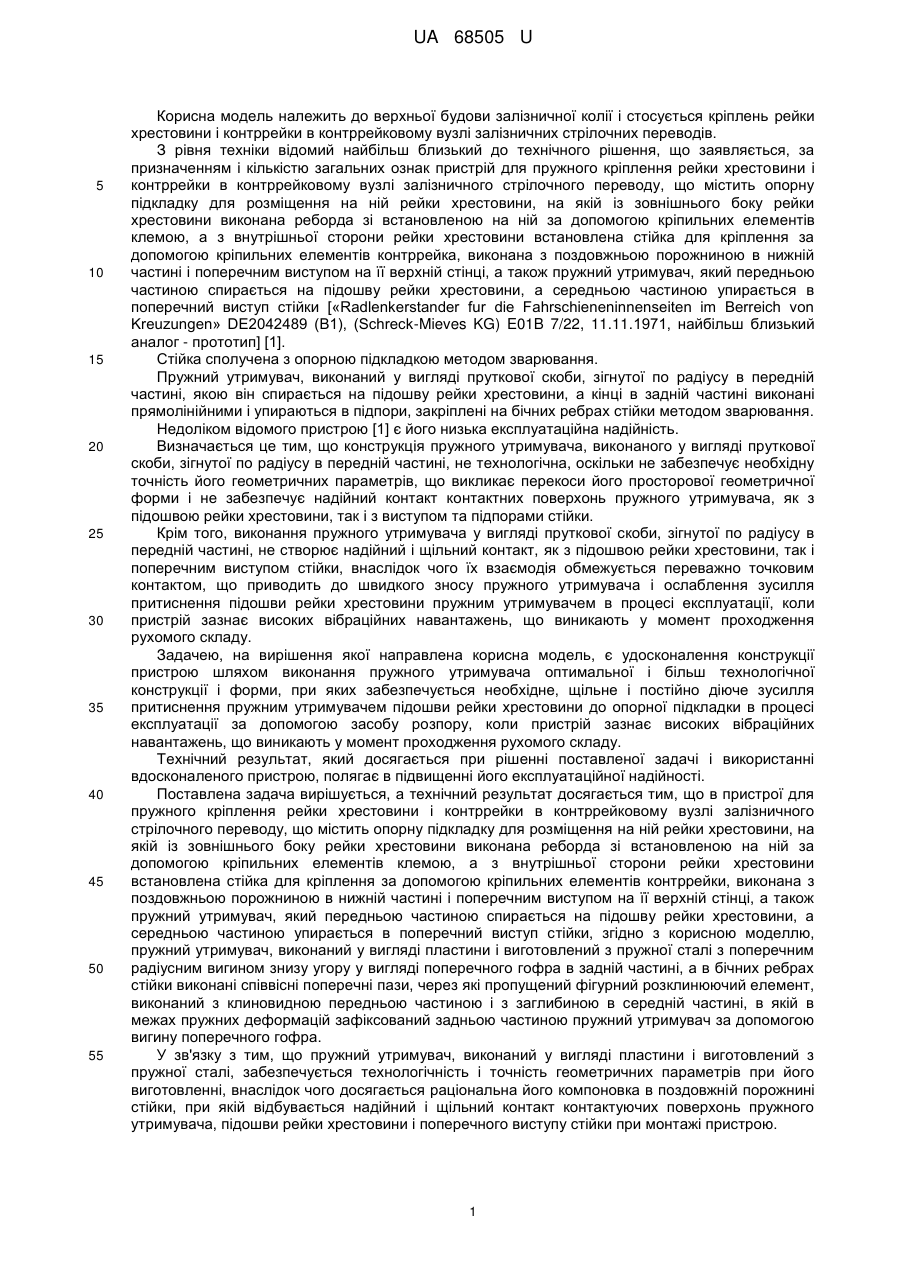

Реферат: Пристрій для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу містить опорну підкладку (1) для розміщення на ній рейки хрестовини (2), на якій (1) із зовнішнього боку рейки хрестовини (2) виконана реборда (3) зі встановленою на ній за допомогою кріпильних елементів (4) клемою (5). З внутрішньої сторони рейки хрестовини (2) встановлена стійка (6) для кріплення за допомогою кріпильних елементів (7) контррейки (8), яка виконана з поздовжньою порожниною (9) в нижній частині і поперечним виступом (10) на її (9) верхній стінці (11), пружний утримувач (12), який передньою частиною спирається на підошву (13) рейки хрестовини (2), а середньою частиною упирається в поперечний виступ (10) стійки (6). Пружний утримувач (12), виконаний у вигляді пластини і виготовлений з пружної сталі з поперечним радіусним вигином знизу угору у вигляді поперечного гофра (14) в задній частині. В бічних ребрах (15) стійки (6) виконані співвісні поперечні пази (16), через які пропущений фігурний розклинюючий елемент (17), виконаний з клиновидною передньою частиною (18) і з заглибиною (19) в середній частині, в якій в межах пружних деформацій зафіксований задньою частиною пружний утримувач (12) за допомогою вигину поперечного гофра (14). UA 68505 U (12) UA 68505 U UA 68505 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до верхньої будови залізничної колії і стосується кріплень рейки хрестовини і контррейки в контррейковому вузлі залізничних стрілочних переводів. З рівня техніки відомий найбільш близький до технічного рішення, що заявляється, за призначенням і кількістю загальних ознак пристрій для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу, що містить опорну підкладку для розміщення на ній рейки хрестовини, на якій із зовнішнього боку рейки хрестовини виконана реборда зі встановленою на ній за допомогою кріпильних елементів клемою, а з внутрішньої сторони рейки хрестовини встановлена стійка для кріплення за допомогою кріпильних елементів контррейка, виконана з поздовжньою порожниною в нижній частині і поперечним виступом на її верхній стінці, а також пружний утримувач, який передньою частиною спирається на підошву рейки хрестовини, а середньою частиною упирається в поперечний виступ стійки [«Radlenkerstander fur die Fahrschieneninnenseiten im Berreich von Kreuzungen» DE2042489 (B1), (Schreck-Mieves KG) E01B 7/22, 11.11.1971, найбільш близький аналог - прототип] [1]. Стійка сполучена з опорною підкладкою методом зварювання. Пружний утримувач, виконаний у вигляді пруткової скоби, зігнутої по радіусу в передній частині, якою він спирається на підошву рейки хрестовини, а кінці в задній частині виконані прямолінійними і упираються в підпори, закріплені на бічних ребрах стійки методом зварювання. Недоліком відомого пристрою [1] є його низька експлуатаційна надійність. Визначається це тим, що конструкція пружного утримувача, виконаного у вигляді пруткової скоби, зігнутої по радіусу в передній частині, не технологічна, оскільки не забезпечує необхідну точність його геометричних параметрів, що викликає перекоси його просторової геометричної форми і не забезпечує надійний контакт контактних поверхонь пружного утримувача, як з підошвою рейки хрестовини, так і з виступом та підпорами стійки. Крім того, виконання пружного утримувача у вигляді пруткової скоби, зігнутої по радіусу в передній частині, не створює надійний і щільний контакт, як з підошвою рейки хрестовини, так і поперечним виступом стійки, внаслідок чого їх взаємодія обмежується переважно точковим контактом, що приводить до швидкого зносу пружного утримувача і ослаблення зусилля притиснення підошви рейки хрестовини пружним утримувачем в процесі експлуатації, коли пристрій зазнає високих вібраційних навантажень, що виникають у момент проходження рухомого складу. Задачею, на вирішення якої направлена корисна модель, є удосконалення конструкції пристрою шляхом виконання пружного утримувача оптимальної і більш технологічної конструкції і форми, при яких забезпечується необхідне, щільне і постійно діюче зусилля притиснення пружним утримувачем підошви рейки хрестовини до опорної підкладки в процесі експлуатації за допомогою засобу розпору, коли пристрій зазнає високих вібраційних навантажень, що виникають у момент проходження рухомого складу. Технічний результат, який досягається при рішенні поставленої задачі і використанні вдосконаленого пристрою, полягає в підвищенні його експлуатаційної надійності. Поставлена задача вирішується, а технічний результат досягається тим, що в пристрої для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу, що містить опорну підкладку для розміщення на ній рейки хрестовини, на якій із зовнішнього боку рейки хрестовини виконана реборда зі встановленою на ній за допомогою кріпильних елементів клемою, а з внутрішньої сторони рейки хрестовини встановлена стійка для кріплення за допомогою кріпильних елементів контррейки, виконана з поздовжньою порожниною в нижній частині і поперечним виступом на її верхній стінці, а також пружний утримувач, який передньою частиною спирається на підошву рейки хрестовини, а середньою частиною упирається в поперечний виступ стійки, згідно з корисною моделлю, пружний утримувач, виконаний у вигляді пластини і виготовлений з пружної сталі з поперечним радіусним вигином знизу угору у вигляді поперечного гофра в задній частині, а в бічних ребрах стійки виконані співвісні поперечні пази, через які пропущений фігурний розклинюючий елемент, виконаний з клиновидною передньою частиною і з заглибиною в середній частині, в якій в межах пружних деформацій зафіксований задньою частиною пружний утримувач за допомогою вигину поперечного гофра. У зв'язку з тим, що пружний утримувач, виконаний у вигляді пластини і виготовлений з пружної сталі, забезпечується технологічність і точність геометричних параметрів при його виготовленні, внаслідок чого досягається раціональна його компоновка в поздовжній порожнині стійки, при якій відбувається надійний і щільний контакт контактуючих поверхонь пружного утримувача, підошви рейки хрестовини і поперечного виступу стійки при монтажі пристрою. 1 UA 68505 U 5 10 15 20 25 30 35 40 45 50 55 60 А виконання пружного утримувача з поперечним радіусним вигином знизу угору у вигляді поперечного гофра, забезпечує можливість установки у вигині гофра між пружним утримувачем і опорною підкладкою поперечно розташованого засобу розпору, що забезпечує їх надійну фіксацію при монтажі пристрою. У зв'язку з тим, що в бічних ребрах стійки виконані співвісні поперечні пази, через які пропущений фігурний розклинюючий елемент, забезпечується надійна його фіксація, завдяки якому пружний утримувач діє як двоплечий важіль, який передньою частиною спирається на підошву рейки хрестовини, середньою частиною упирається у виступ стійки, а задньою частиною спирається в межах пружних деформацій на розклинюючий елемент, внаслідок чого досягається надійний контакт пружного утримувача і контактуючих поверхонь підошви рейки хрестовини, виступу стійки і поверхні заглибини розклинюючого елемента. А виконання розклинюючого елемента з клиновидною передньою частиною і з заглибиною в середній частині, в якій в межах пружних деформацій зафіксований задньою частиною пружний утримувач за допомогою вигину поперечного гофра, забезпечує надійну фіксацію пружного утримувача розклинюючим елементом при експлуатації пристрою при дії високих вібраційних навантажень, що виникають у момент проходження рухомого складу. Таким чином, удосконалення конструкції пристрою шляхом виконання пружного утримувача вищезазначеної оптимальної і більш технологічної конструкції і форми, при яких досягається необхідне, щільне і постійно діюче зусилля притиснення пружним утримувачем рейки хрестовини до опорної підкладки в процесі експлуатації за допомогою засобу розпору розклинюючого елемента, коли пристрій зазнає високих вібраційних навантажень, що виникають у момент проходження рухомого складу, забезпечує суттєве підвищення його експлуатаційної надійності, необхідної для безпеки руху на залізничному транспорті. Надалі корисна модель роз'яснюється прикладом її здійснення з посиланнями на креслення, що додаються. На фіг. 1 зображений пристрій для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу, загальний вид (розріз по осі опорної підкладки). На фіг. 2 зображений пристрій для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу, вид зверху. На фіг. 3 зображена стійка пристрою для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу. На фіг. 4 зображений пружний утримувач пристрою для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу. На фіг. 5 зображений фігурний розклинюючий елемент пристрою для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу. Пристрій для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу (фіг. 1-5) містить опорну підкладку 1 (фіг. 1) для розміщення на ній рейки хрестовини 2, на якій 1 із зовнішнього боку рейки хрестовини 2 виконана реборда 3 (фіг. 1, 2) зі встановленою на ній за допомогою кріпильних елементів 4 клемою 5, а з внутрішньої сторони рейки хрестовини 2 встановлена стійка 6 для кріплення за допомогою кріпильних елементів 7 контррейки 8, виконана з поздовжньою порожниною 9 в нижній частині і поперечним виступом 10 на її (9) верхній стінці 11, а також пружний утримувач 12, який передньою частиною спирається на підошву 13 рейки хрестовини 2, а середньою частиною упирається в поперечний виступ 10 стійки 6. Особливістю пристрою для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу є наступні удосконалення його конструкції. Пружний утримувач 12 (фіг. 1, 4), виконаний у вигляді пластини і виготовлений з пружної сталі з поперечним радіусним вигином знизу вгору у вигляді поперечного гофра 14 в задній частині. У бічних ребрах 15 (фіг. 3) стійки 6 виконані співвісні поперечні пази 16, через які пропущений фігурний розклинюючий елемент 17. Фігурний розклинюючий елемент 17 (фіг. 5) виконаний з клиновидною передньою частиною 18 і з заглибиною 19 в середній частині, в якій в межах пружних деформацій зафіксований задньою частиною пружний утримувач 12 за допомогою вигину поперечного гофра 14. Стійка 6 має передній паз 20 і сполучена з опорною підкладкою 1 методом зварювання. Монтаж пристрою здійснюють в наступній послідовності. Після укладання рейки хрестовини 2 на складальному стенді виконують установку опорних підкладок 1 з привареними до них стійками 6. 2 UA 68505 U 5 10 15 20 25 30 35 40 45 50 55 60 Потім за допомогою клем 5 і кріпильних елементів 4 фіксують положення опорної підкладки 1 на рейці хрестовини 2. У поздовжню порожнину 9 стійки 6 вставляють пружний утримувач 12 так, щоб його передня частина спиралася на підошву рейки хрестовини 2, середня частина контактувала з поперечним виступом 10 стійки 6, а вигин поперечного гофра 14 задньої частини пружного утримувача 12 знаходився напроти співвісних поперечних пазів 16 бічних ребер 15 стійки 6. Після чого в співвісні поперечні пази 16 бічних ребер 15 стійки 6 вводять клиновидною передньою частиною 18 з необхідним зусиллям фігурний розклинюючий елемент 17, який забезпечує проектний вигин пружного утримувача 12 і його фіксацію у заглибині 19 фігурного розклинюючого елементу 17. За рахунок цього забезпечується надійна фіксація розклинюючого елемента 17 і ефективне притиснення підошви 13 рейка хрестовини 2 до опорної підкладки 1, що дозволяє підпружинене коливання рейки хрестовини 2 під дією бічних зусиль від дії рухомого складу в розрахункових межах, які забезпечуються висотою переднього пазу 20 стійки 6 (фіг. 3). Після установки опорних підкладок 1 із стійками 6 по всій довжині рейки хрестовини 2, на верхню опорну поверхню стійки 6 встановлюють контррейку 8, яку фіксують кріпильними елементами 7. Дія пружного утримувача 12 аналогічно дії двоплечого важеля, який передньою частиною спирається на підошву 13 рейка хрестовини 2, середньою частиною упирається в поперечний виступ 10 стійки 6, а задньою частиною спирається в межах пружних деформацій на розклинюючий елемент 17, внаслідок чого досягається надійний контакт пружного утримувача 12 і контактуючих поверхонь підошви 13 рейки хрестовини 2, поперечного виступу 10 стійки 6 і поверхні заглибини 19 розклинюючого елемента 17. А виконання фігурного розклинюючого елемента 17 з клиновидною передньою частиною 18 і з заглибиною 19 в середній частині, в якій в межах пружних деформацій зафіксований задньою частиною пружний утримувач 12 за допомогою вигину поперечного гофра 14, забезпечує зручність його установки і надійну фіксацію пружного утримувача 12 фігурним розклинюючим елементом 17 при експлуатації пристрою під час дії високих вібраційних навантажень, що виникають у момент проходження рухомого складу. Наведені відомості свідчать про те, що удосконалення конструкції пристрою шляхом виконання пружного утримувача 12 вищезазначеної оптимальної і більш технологічної конструкції і форми дає можливість досягти необхідного, щільного і постійно діючого зусилля притиснення пружним утримувачем 12 підошви 13 рейки хрестовини 2 до опорної підкладки 1 в процесі експлуатації за допомогою засобу розпору - розклинюючого елемента 17, коли пристрій зазнає високих вібраційних навантажень, що виникають у момент проходження рухомого складу, що забезпечує істотне підвищення його експлуатаційної надійності. Пропонований пристрій для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу може бути виготовлений промисловим способом і може знайти широке застосування в залізничних стрілочних переводах при будівництві або реконструкції верхньої будови залізничної колії на залізницях. Перелік позначень: 1) опорна підкладка 2) рейка хрестовини 3) реборда опорної підкладки 4) кріпильні елементи 5) клема 6) стійка 7) кріпильні елементи 8) контррейка 9) поздовжня порожнина стійки 10) поперечний виступ 11) верхня стінка поздовжньої порожнини стійки 12) пружний утримувач 13) підошва рейки хрестовини 14) поперечний гофр пружного утримувача 15) бічне ребро стійки 16) співвісні поперечні пази 17) фігурний розклинюючий елемент 18) клиновидна передня частина фігурного розклинюючого елемента 19) виїмка в середній частині фігурного розклинюючого елемента 3 UA 68505 U 20) передній паз стійки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для пружного кріплення рейки хрестовини і контррейки в контррейковому вузлі залізничного стрілочного переводу, що містить опорну підкладку (1) для розміщення на ній рейки хрестовини (2), на якій (1) із зовнішнього боку рейки хрестовини (2) виконана реборда (3) зі встановленою на ній за допомогою кріпильних елементів (4) клемою (5), а з внутрішньої сторони рейки хрестовини (2) встановлена стійка (6) для кріплення за допомогою кріпильних елементів (7) контррейки (8), виконана з поздовжньою порожниною (9) в нижній частині і поперечним виступом (10) на її (9) верхній стінці (11), а також пружний утримувач (12), який передньою частиною спирається на підошву (13) рейки хрестовини (2), а середньою частиною упирається в поперечний виступ (10) стійки (6), який відрізняється тим, що пружний утримувач (12), виконаний у вигляді пластини і виготовлений з пружної сталі з поперечним радіусним вигином знизу угору у вигляді поперечного гофра (14) в задній частині, а в бічних ребрах (15) стійки (6) виконані співвісні поперечні пази (16), через які пропущений фігурний розклинюючий елемент (17), виконаний з клиновидною передньою частиною (18) і з заглибиною (19) в середній частині, в якій в межах пружних деформацій зафіксований задньою частиною пружний утримувач (12) за допомогою вигину поперечного гофра (14). 4 UA 68505 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
