Ударний пристрій (варіанти)

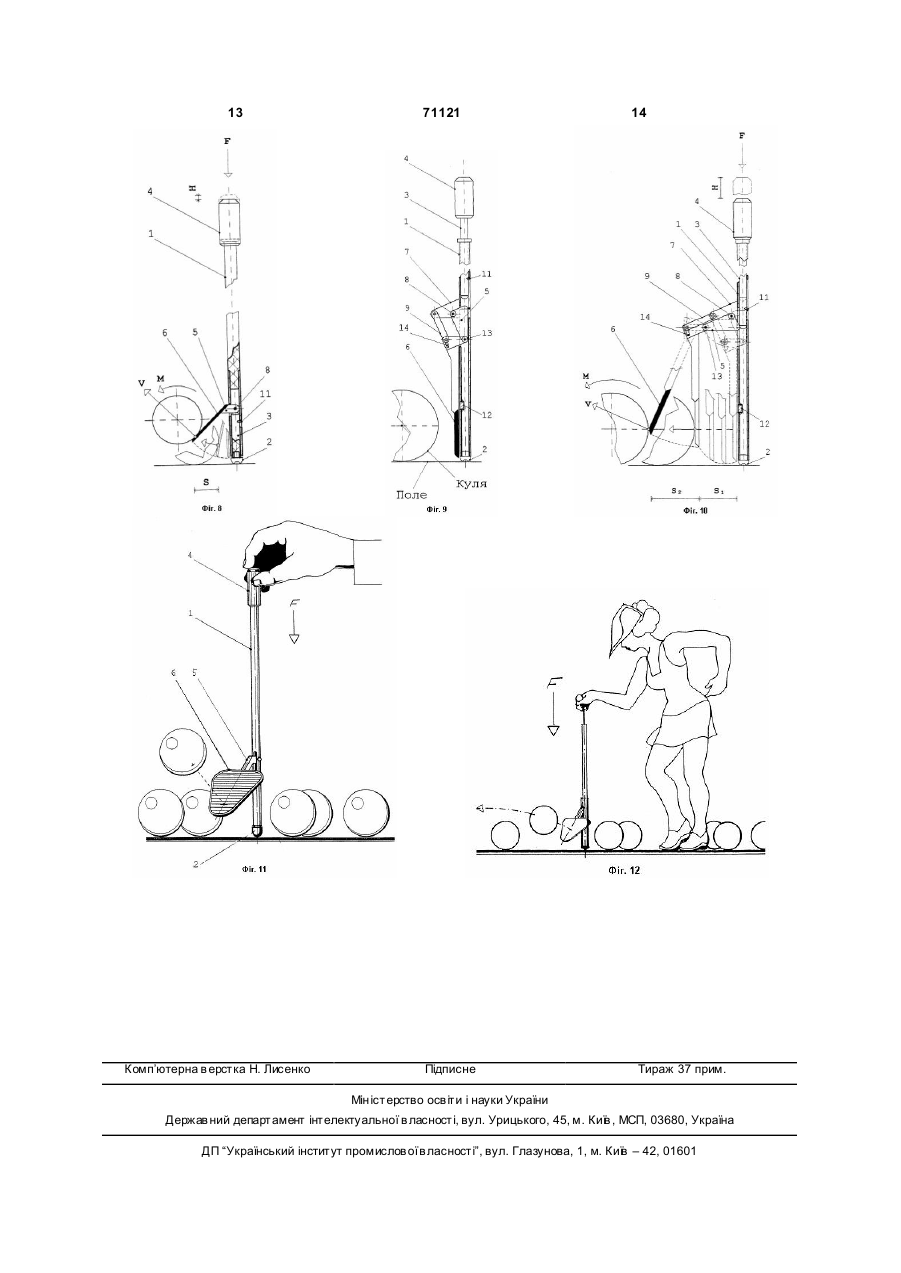

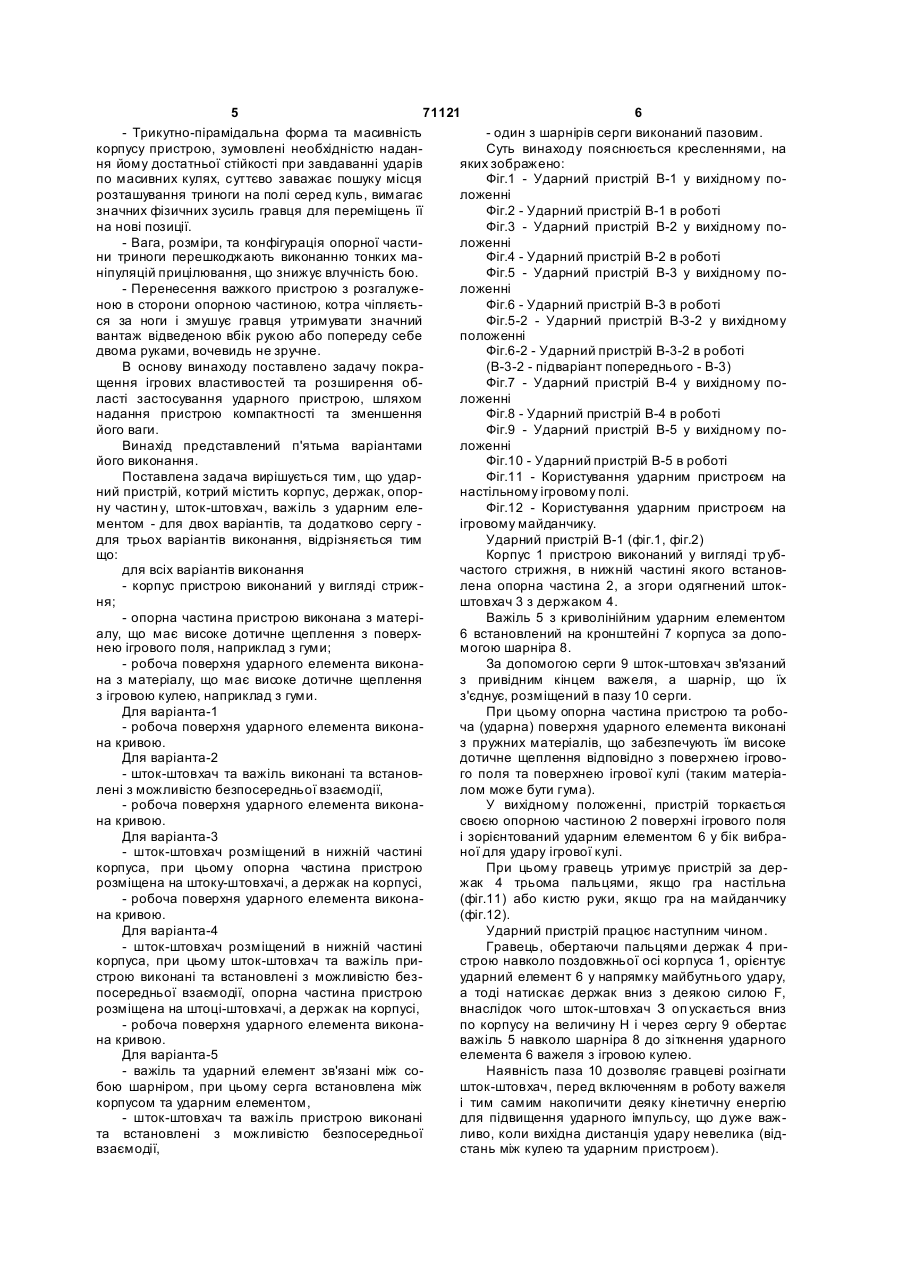

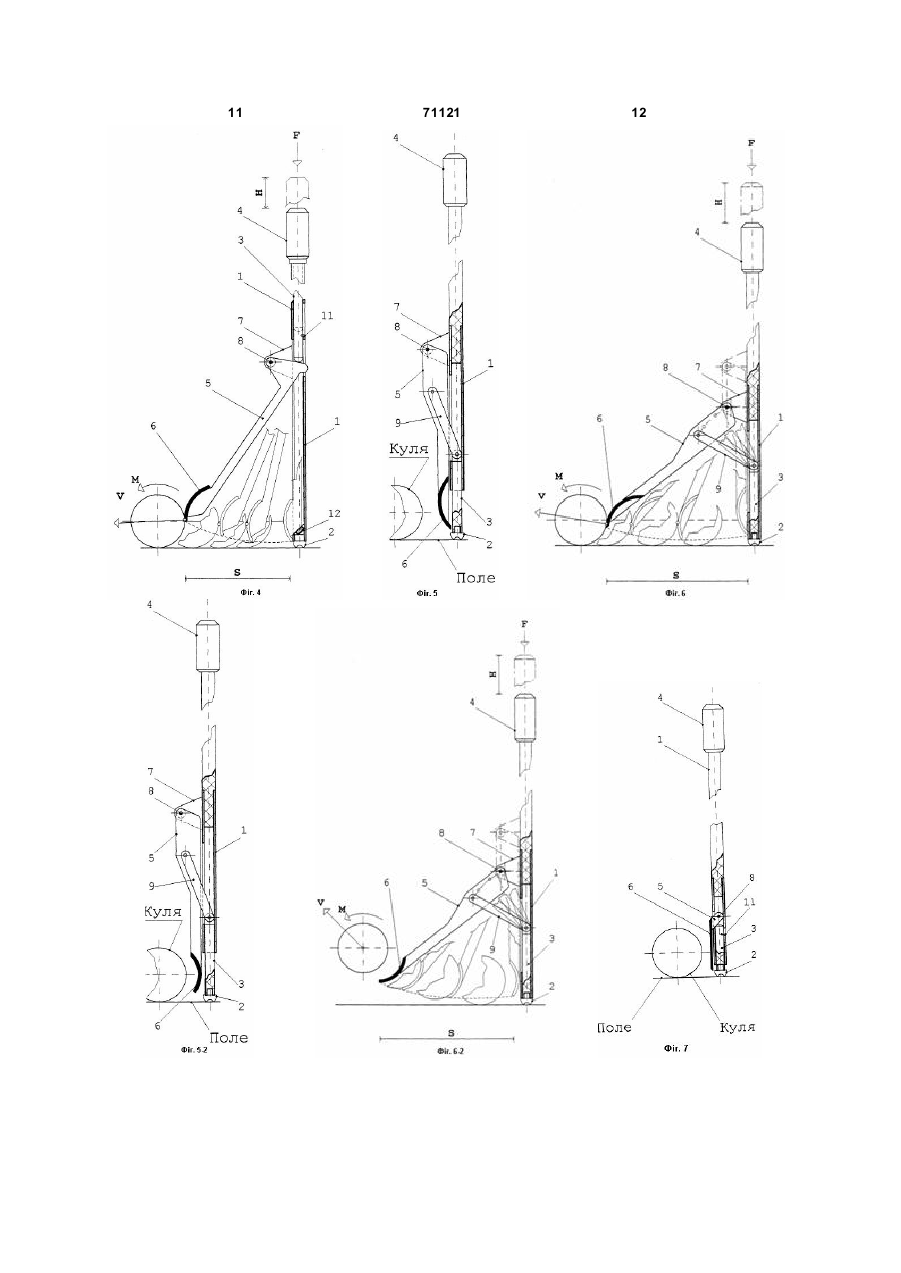

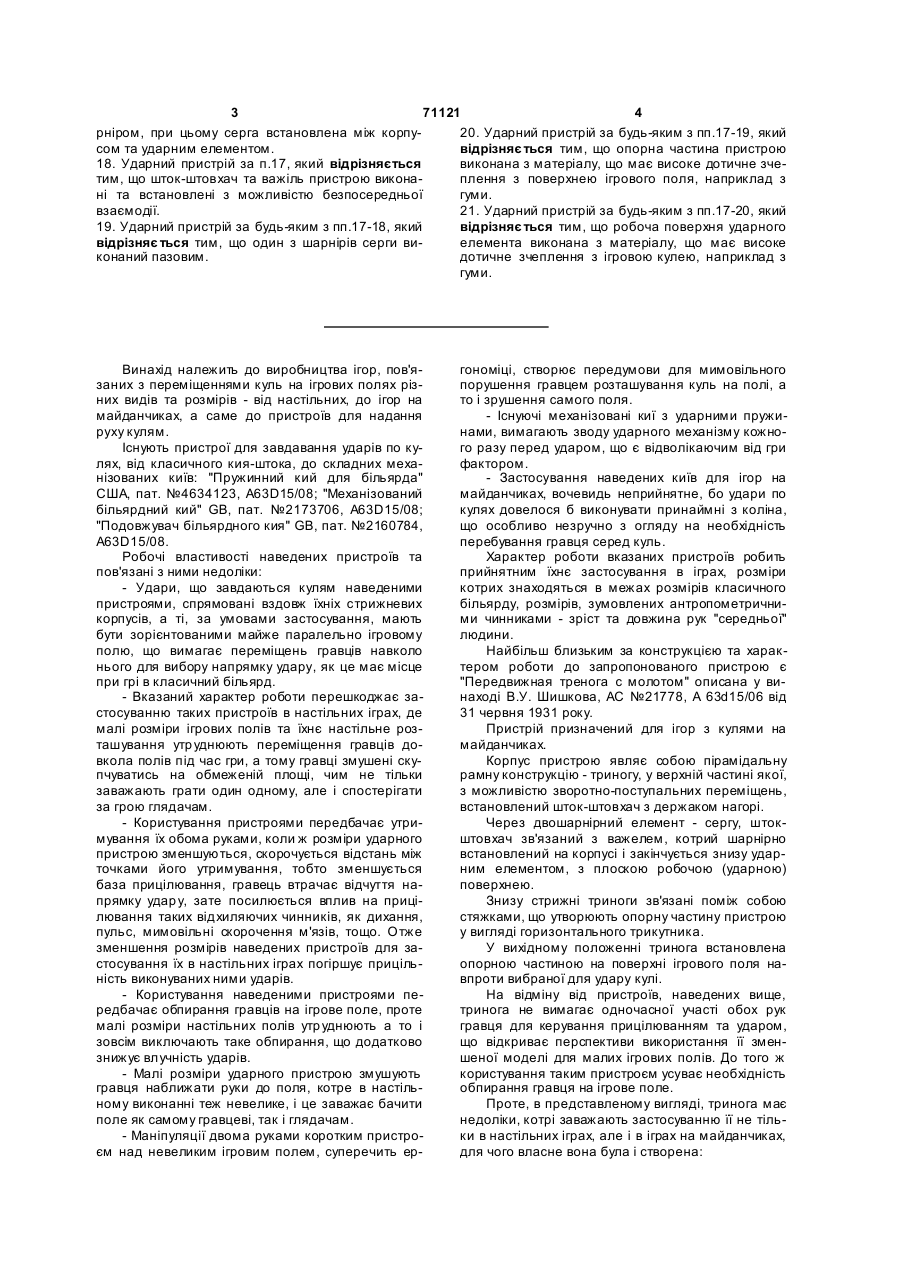

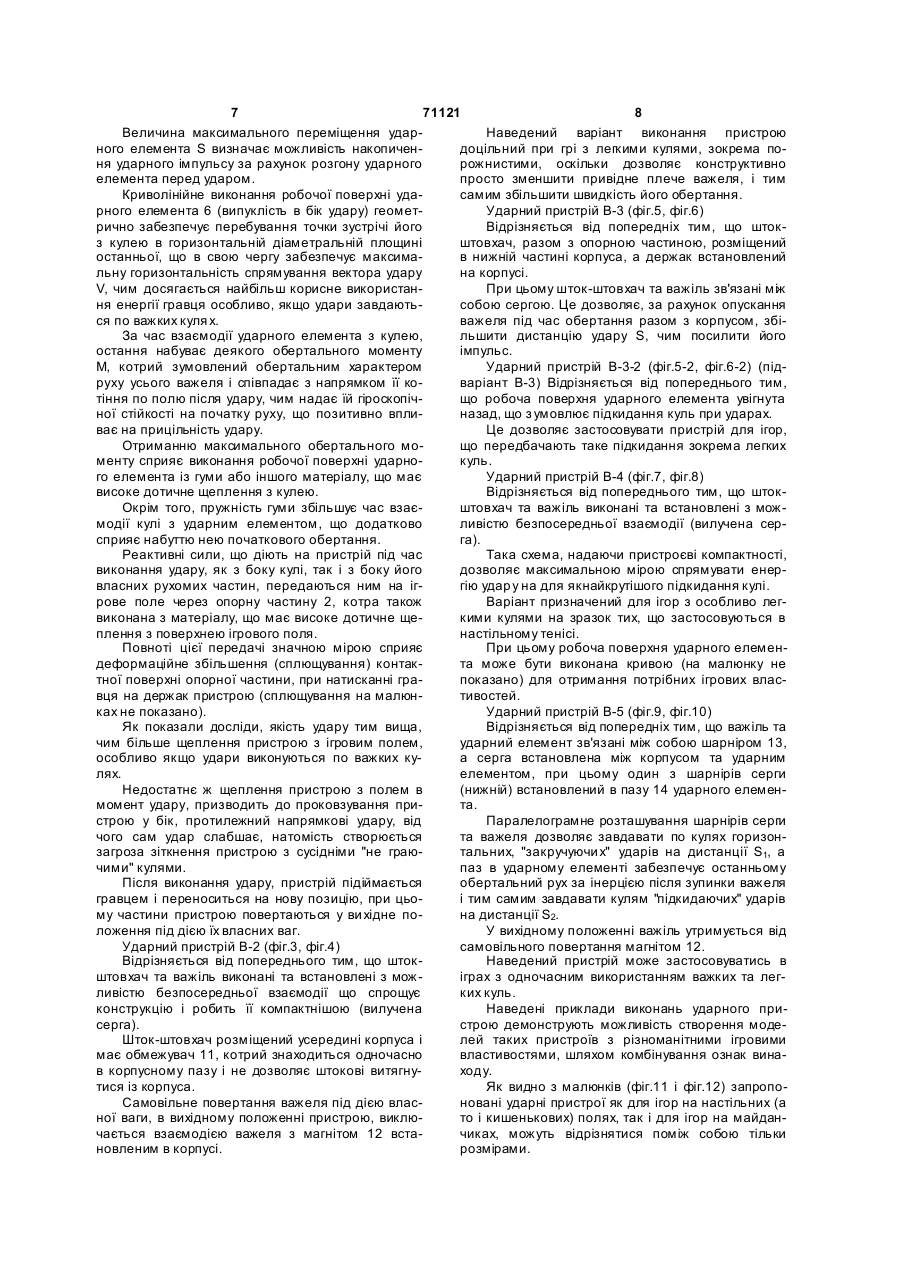

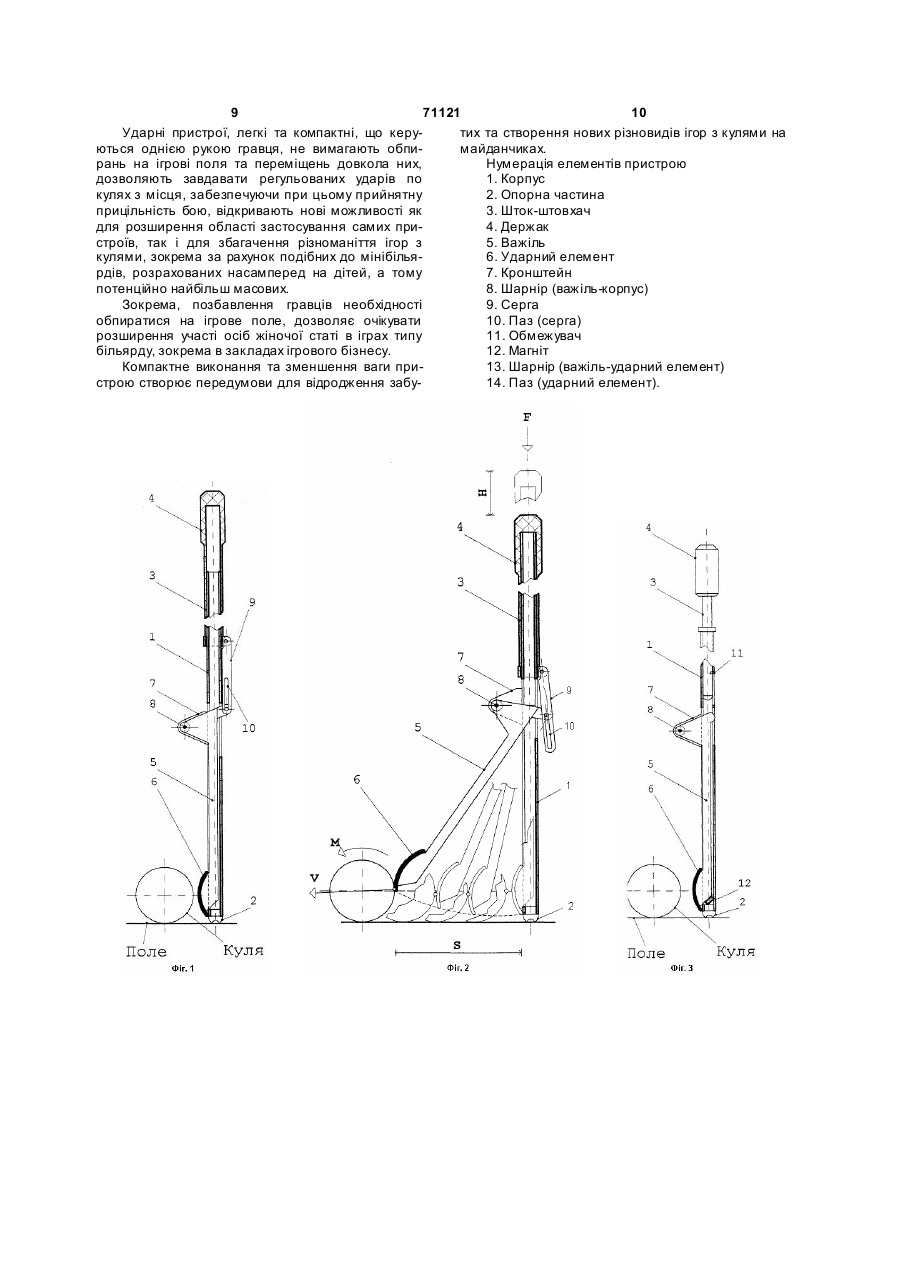

1. Ударний пристрій, що містить корпус, держак, опорну частину, шток-штовхач, сергу та важіль з ударним елементом, який відрізняється тим, що корпус пристрою виконаний у вигляді стрижня. 2. Ударний пристрій за п.1, який відрізняється тим, що робоча поверхня ударного елемента виконана кривою. 3. Ударний пристрій за будь-яким з пп.1-2, який відрізняє ться тим, що опорна частина пристрою виконана з матеріалу, що має високе дотичне зчеплення з поверхнею ігрового поля, наприклад з гуми. 4. Ударний пристрій за будь-яким з пп.1-3, який відрізняє ться тим, що робоча поверхня ударного елемента виконана з матеріалу, що має високе дотичне зчеплення з ігровою кулею, наприклад з гуми. 5. Ударний пристрій, що містить корпус, держак, опорну частину, шток-штовхач та важіль з ударним елементом, який відрізняється тим, що корпус пристрою виконаний у вигляді стрижня, а штокштовхач та важіль виконані та встановлені з можливістю безпосередньої взаємодії. 6. Ударний пристрій за п.5, який відрізняється тим, що робоча поверхня ударного елемента виконана кривою. 7. Ударний пристрій за будь-яким з пп.5-6, який відрізняє ться тим, що опорна частина пристрою виконана з матеріалу, що має високе дотичне зчеплення з поверхнею ігрового поля, наприклад з гуми. 8. Ударний пристрій за будь-яким з пп.5-7, який відрізняє ться тим, що робоча поверхня ударного елемента виконана з матеріалу, що має високе дотичне зчеплення з ігровою кулею, наприклад з гуми. 2 (19) 1 3 71121 4 рніром, при цьому серга встановлена між корпу20. Ударний пристрій за будь-яким з пп.17-19, який сом та ударним елементом. відрізняє ться тим, що опорна частина пристрою 18. Ударний пристрій за п.17, який відрізняється виконана з матеріалу, що має високе дотичне зчетим, що шток-штовхач та важіль пристрою виконаплення з поверхнею ігрового поля, наприклад з ні та встановлені з можливістю безпосередньої гуми. взаємодії. 21. Ударний пристрій за будь-яким з пп.17-20, який 19. Ударний пристрій за будь-яким з пп.17-18, який відрізняє ться тим, що робоча поверхня ударного відрізняє ться тим, що один з шарнірів серги виелемента виконана з матеріалу, що має високе конаний пазовим. дотичне зчеплення з ігровою кулею, наприклад з гуми. Винахід належить до виробництва ігор, пов'язаних з переміщеннями куль на ігрових полях різних видів та розмірів - від настільних, до ігор на майданчиках, а саме до пристроїв для надання руху кулям. Існують пристрої для завдавання ударів по кулях, від класичного кия-штока, до складних механізованих київ: "Пружинний кий для більярда" США, пат. №4634123, A63D15/08; "Механізований більярдний кий" GB, пат. №2173706, A63D15/08; "Подовжувач більярдного кия" GB, пат. №2160784, A63D15/08. Робочі властивості наведених пристроїв та пов'язані з ними недоліки: - Удари, що завдаються кулям наведеними пристроями, спрямовані вздовж їхніх стрижневих корпусів, а ті, за умовами застосування, мають бути зорієнтованими майже паралельно ігровому полю, що вимагає переміщень гравців навколо нього для вибору напрямку удару, як це має місце при грі в класичний більярд. - Вказаний характер роботи перешкоджає застосуванню таких пристроїв в настільних іграх, де малі розміри ігрових полів та їхнє настільне розташування утр уднюють переміщення гравців довкола полів під час гри, а тому гравці змушені скупчуватись на обмеженій площі, чим не тільки заважають грати один одному, але і спостерігати за грою глядачам. - Користування пристроями передбачає утримування їх обома руками, коли ж розміри ударного пристрою зменшуються, скорочується відстань між точками його утримування, тобто зменшується база прицілювання, гравець втрачає відчуття напрямку удар у, зате посилюється вплив на прицілювання таких відхиляючих чинників, як дихання, пульс, мимовільні скорочення м'язів, тощо. Отже зменшення розмірів наведених пристроїв для застосування їх в настільних іграх погіршує прицільність виконуваних ними ударів. - Користування наведеними пристроями передбачає обпирання гравців на ігрове поле, проте малі розміри настільних полів утр уднюють а то і зовсім виключають таке обпирання, що додатково знижує влучність ударів. - Малі розміри ударного пристрою змушують гравця наближати руки до поля, котре в настільному виконанні теж невелике, і це заважає бачити поле як самому гравцеві, так і глядачам. - Маніпуляції двома руками коротким пристроєм над невеликим ігровим полем, суперечить ер гономіці, створює передумови для мимовільного порушення гравцем розташування куль на полі, а то і зрушення самого поля. - Існуючі механізовані киї з ударними пружинами, вимагають зводу ударного механізму кожного разу перед ударом, що є відволікаючим від гри фактором. - Застосування наведених київ для ігор на майданчиках, вочевидь неприйнятне, бо удари по кулях довелося б виконувати принаймні з коліна, що особливо незручно з огляду на необхідність перебування гравця серед куль. Характер роботи вказаних пристроїв робить прийнятним їхнє застосування в іграх, розміри котрих знаходяться в межах розмірів класичного більярду, розмірів, зумовлених антропометричними чинниками - зріст та довжина рук "середньої" людини. Найбільш близьким за конструкцією та характером роботи до запропонованого пристрою є "Передвижная тренога с молотом" описана у винаході В.У. Шишкова, АС №21778, A 63d15/06 від 31 червня 1931 року. Пристрій призначений для ігор з кулями на майданчиках. Корпус пристрою являє собою пірамідальну рамну конструкцію - триногу, у верхній частині якої, з можливістю зворотно-поступальних переміщень, встановлений шток-штовхач з держаком нагорі. Через двошарнірний елемент - сергу, штокштовхач зв'язаний з важелем, котрий шарнірно встановлений на корпусі і закінчується знизу ударним елементом, з плоскою робочою (ударною) поверхнею. Знизу стрижні триноги зв'язані поміж собою стяжками, що утворюють опорну частину пристрою у вигляді горизонтального трикутника. У вихідному положенні тринога встановлена опорною частиною на поверхні ігрового поля навпроти вибраної для удару кулі. На відміну від пристроїв, наведених вище, тринога не вимагає одночасної участі обох рук гравця для керування прицілюванням та ударом, що відкриває перспективи використання її зменшеної моделі для малих ігрових полів. До того ж користування таким пристроєм усуває необхідність обпирання гравця на ігрове поле. Проте, в представленому вигляді, тринога має недоліки, котрі заважають застосуванню її не тільки в настільних іграх, але і в іграх на майданчиках, для чого власне вона була і створена: 5 71121 6 - Трикутно-пірамідальна форма та масивність - один з шарнірів серги виконаний пазовим. корпусу пристрою, зумовлені необхідністю наданСуть винаходу пояснюється кресленнями, на ня йому достатньої стійкості при завдаванні ударів яких зображено: по масивних кулях, суттєво заважає пошуку місця Фіг.1 - Ударний пристрій В-1 у вихідному порозташування триноги на полі серед куль, вимагає ложенні значних фізичних зусиль гравця для переміщень її Фіг.2 - Ударний пристрій В-1 в роботі на нові позиції. Фіг.3 - Ударний пристрій В-2 у вихідному по- Вага, розміри, та конфігурація опорної частиложенні ни триноги перешкоджають виконанню тонких маФіг.4 - Ударний пристрій В-2 в роботі ніпуляцій прицілювання, що знижує влучність бою. Фіг.5 - Ударний пристрій В-3 у вихідному по- Перенесення важкого пристрою з розгалужеложенні ною в сторони опорною частиною, котра чіпляєтьФіг.6 - Ударний пристрій В-3 в роботі ся за ноги і змушує гравця утримувати значний Фіг.5-2 - Ударний пристрій В-3-2 у вихідному вантаж відведеною вбік рукою або попереду себе положенні двома руками, вочевидь не зручне. Фіг.6-2 - Ударний пристрій В-3-2 в роботі В основу винаходу поставлено задачу покра(В-3-2 - підваріант попереднього - В-3) щення ігрових властивостей та розширення обФіг.7 - Ударний пристрій В-4 у вихідному поласті застосування ударного пристрою, шляхом ложенні надання пристрою компактності та зменшення Фіг.8 - Ударний пристрій В-4 в роботі його ваги. Фіг.9 - Ударний пристрій В-5 у вихідному поВинахід представлений п'ятьма варіантами ложенні його виконання. Фіг.10 - Ударний пристрій В-5 в роботі Поставлена задача вирішується тим, що ударФіг.11 - Користування ударним пристроєм на ний пристрій, котрий містить корпус, держак, опорнастільному ігровому полі. ну частин у, шток-штовхач, важіль з ударним елеФіг.12 - Користування ударним пристроєм на ментом - для двох варіантів, та додатково сергу ігровому майданчику. для трьох варіантів виконання, відрізняється тим Ударний пристрій В-1 (фіг.1, фіг.2) що: Корпус 1 пристрою виконаний у вигляді тр убдля всіх варіантів виконання частого стрижня, в нижній частині якого встанов- корпус пристрою виконаний у вигляді стриж лена опорна частина 2, а згори одягнений штокня; штовхач 3 з держаком 4. - опорна частина пристрою виконана з матеріВажіль 5 з криволінійним ударним елементом алу, що має високе дотичне щеплення з поверх6 встановлений на кронштейні 7 корпуса за допонею ігрового поля, наприклад з гуми; могою шарніра 8. - робоча поверхня ударного елемента виконаЗа допомогою серги 9 шток-штовхач зв'язаний на з матеріалу, що має високе дотичне щеплення з привідним кінцем важеля, а шарнір, що їх з ігровою кулею, наприклад з гуми. з'єднує, розміщений в пазу 10 серги. Для варіанта-1 При цьому опорна частина пристрою та робо- робоча поверхня ударного елемента виконача (ударна) поверхня ударного елемента виконані на кривою. з пружних матеріалів, що забезпечують їм високе Для варіанта-2 дотичне щеплення відповідно з поверхнею ігрово- шток-штовхач та важіль виконані та встановго поля та поверхнею ігрової кулі (таким матеріалені з можливістю безпосередньої взаємодії, лом може бути гума). - робоча поверхня ударного елемента виконаУ вихідному положенні, пристрій торкається на кривою. своєю опорною частиною 2 поверхні ігрового поля Для варіанта-3 і зорієнтований ударним елементом 6 у бік вибра- шток-штовхач розміщений в нижній частині ної для удару ігрової кулі. корпуса, при цьому опорна частина пристрою При цьому гравець утримує пристрій за деррозміщена на штоку-штовхачі, а держак на корпусі, жак 4 трьома пальцями, якщо гра настільна - робоча поверхня ударного елемента викона(фіг.11) або кистю руки, якщо гра на майданчику на кривою. (фіг.12). Для варіанта-4 Ударний пристрій працює наступним чином. - шток-штовхач розміщений в нижній частині Гравець, обертаючи пальцями держак 4 прикорпуса, при цьому шток-штовхач та важіль пристрою навколо поздовжньої осі корпуса 1, орієнтує строю виконані та встановлені з можливістю безударний елемент 6 у напрямку майбутнього удару, посередньої взаємодії, опорна частина пристрою а тоді натискає держак вниз з деякою силою F, розміщена на штоці-штовхачі, а держак на корпусі, внаслідок чого шток-штовхач З оп ускається вниз - робоча поверхня ударного елемента виконапо корпусу на величину Н і через сергу 9 обертає на кривою. важіль 5 навколо шарніра 8 до зіткнення ударного Для варіанта-5 елемента 6 важеля з ігровою кулею. - важіль та ударний елемент зв'язані між соНаявність паза 10 дозволяє гравцеві розігнати бою шарніром, при цьому серга встановлена між шток-штовхач, перед включенням в роботу важеля корпусом та ударним елементом, і тим самим накопичити деяку кінетичну енергію - шток-штовхач та важіль пристрою виконані для підвищення ударного імпульсу, що дуже важта встановлені з можливістю безпосередньої ливо, коли вихідна дистанція удару невелика (відвзаємодії, стань між кулею та ударним пристроєм). 7 71121 8 Величина максимального переміщення ударНаведений варіант виконання пристрою ного елемента S визначає можливість накопичендоцільний при грі з легкими кулями, зокрема поня ударного імпульсу за рахунок розгону ударного рожнистими, оскільки дозволяє конструктивно елемента перед ударом. просто зменшити привідне плече важеля, і тим Криволінійне виконання робочої поверхні удасамим збільшити швидкість його обертання. рного елемента 6 (випуклість в бік удару) геометУдарний пристрій В-3 (фіг.5, фіг.6) рично забезпечує перебування точки зустрічі його Відрізняється від попередніх тим, що штокз кулею в горизонтальній діаметральній площині штовхач, разом з опорною частиною, розміщений останньої, що в свою чергу забезпечує максимав нижній частині корпуса, а держак встановлений льну горизонтальність спрямування вектора удару на корпусі. V, чим досягається найбільш корисне використанПри цьому шток-штовхач та важіль зв'язані між ня енергії гравця особливо, якщо удари завдаютьсобою сергою. Це дозволяє, за рахунок опускання ся по важких куля х. важеля під час обертання разом з корпусом, збіЗа час взаємодії ударного елемента з кулею, льшити дистанцію удару S, чим посилити його остання набуває деякого обертального моменту імпульс. М, котрий зумовлений обертальним характером Ударний пристрій В-3-2 (фіг.5-2, фіг.6-2) (підруху усього важеля і співпадає з напрямком її коваріант В-3) Відрізняється від попереднього тим, тіння по полю після удару, чим надає їй гіроскопічщо робоча поверхня ударного елемента увігнута ної стійкості на початку руху, що позитивно вплиназад, що з умовлює підкидання куль при ударах. ває на прицільність удару. Це дозволяє застосовувати пристрій для ігор, Отриманню максимального обертального мощо передбачають таке підкидання зокрема легких менту сприяє виконання робочої поверхні ударнокуль. го елемента із гуми або іншого матеріалу, що має Ударний пристрій В-4 (фіг.7, фіг.8) високе дотичне щеплення з кулею. Відрізняється від попереднього тим, що штокОкрім того, пружність гуми збільшує час взаєштовхач та важіль виконані та встановлені з можмодії кулі з ударним елементом, що додатково ливістю безпосередньої взаємодії (вилучена серсприяє набуттю нею початкового обертання. га). Реактивні сили, що діють на пристрій під час Така схема, надаючи пристроєві компактності, виконання удару, як з боку кулі, так і з боку його дозволяє максимальною мірою спрямувати енервласних рухомих частин, передаються ним на іггію удар у на для якнайкрутішого підкидання кулі. рове поле через опорну частину 2, котра також Варіант призначений для ігор з особливо легвиконана з матеріалу, що має високе дотичне щекими кулями на зразок тих, що застосовуються в плення з поверхнею ігрового поля. настільному тенісі. Повноті цієї передачі значною мірою сприяє При цьому робоча поверхня ударного елемендеформаційне збільшення (сплющування) контакта може бути виконана кривою (на малюнку не тної поверхні опорної частини, при натисканні грапоказано) для отримання потрібних ігрових власвця на держак пристрою (сплющування на малюнтивостей. ках не показано). Ударний пристрій В-5 (фіг.9, фіг.10) Як показали досліди, якість удару тим вища, Відрізняється від попередніх тим, що важіль та чим більше щеплення пристрою з ігровим полем, ударний елемент зв'язані між собою шарніром 13, особливо якщо удари виконуються по важких куа серга встановлена між корпусом та ударним лях. елементом, при цьому один з шарнірів серги Недостатнє ж щеплення пристрою з полем в (нижній) встановлений в пазу 14 ударного елеменмомент удару, призводить до проковзування прита. строю у бік, протилежний напрямкові удару, від Паралелограмне розташування шарнірів серги чого сам удар слабшає, натомість створюється та важеля дозволяє завдавати по кулях горизонзагроза зіткнення пристрою з сусідніми "не граютальних, "закручуючи х" ударів на дистанції S1, а чими" кулями. паз в ударному елементі забезпечує останньому Після виконання удару, пристрій підіймається обертальний рух за інерцією після зупинки важеля гравцем і переноситься на нову позицію, при цьоі тим самим завдавати кулям "підкидаючих" ударів му частини пристрою повертаються у ви хідне пона дистанції S2. ложення під дією їх власних ваг. У вихідному положенні важіль утримується від Ударний пристрій В-2 (фіг.3, фіг.4) самовільного повертання магнітом 12. Відрізняється від попереднього тим, що штокНаведений пристрій може застосовуватись в штовхач та важіль виконані та встановлені з можіграх з одночасним використанням важких та легливістю безпосередньої взаємодії що спрощує ких куль. конструкцію і робить її компактнішою (вилучена Наведені приклади виконань ударного присерга). строю демонструють можливість створення модеШток-штовхач розміщений усередині корпуса і лей таких пристроїв з різноманітними ігровими має обмежувач 11, котрий знаходиться одночасно властивостями, шляхом комбінування ознак винав корпусному пазу і не дозволяє штокові витягнуходу. тися із корпуса. Як видно з малюнків (фіг.11 і фіг.12) запропоСамовільне повертання важеля під дією власновані ударні пристрої як для ігор на настільних (а ної ваги, в вихідному положенні пристрою, виклюто і кишенькових) полях, так і для ігор на майданчається взаємодією важеля з магнітом 12 встачиках, можуть відрізнятися поміж собою тільки новленим в корпусі. розмірами. 9 71121 10 Ударні пристрої, легкі та компактні, що керутих та створення нових різновидів ігор з кулями на ються однією рукою гравця, не вимагають обпимайданчиках. рань на ігрові поля та переміщень довкола них, Нумерація елементів пристрою дозволяють завдавати регульованих ударів по 1. Корпус кулях з місця, забезпечуючи при цьому прийнятну 2. Опорна частина прицільність бою, відкривають нові можливості як 3. Шток-штовхач для розширення області застосування самих при4. Держак строїв, так і для збагачення різноманіття ігор з 5. Важіль кулями, зокрема за рахунок подібних до мінібілья6. Ударний елемент рдів, розрахованих насамперед на дітей, а тому 7. Кронштейн потенційно найбільш масових. 8. Шарнір (важіль-корпус) Зокрема, позбавлення гравців необхідності 9. Серга обпиратися на ігрове поле, дозволяє очікувати 10. Паз (серга) розширення участі осіб жіночої статі в іграх типу 11. Обмежувач більярду, зокрема в закладах ігрового бізнесу. 12. Магніт Компактне виконання та зменшення ваги при13. Шарнір (важіль-ударний елемент) строю створює передумови для відродження забу14. Паз (ударний елемент). 11 71121 12 13 Комп’ютерна в ерстка Н. Лисенко 71121 Підписне 14 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
