Стенд ударний

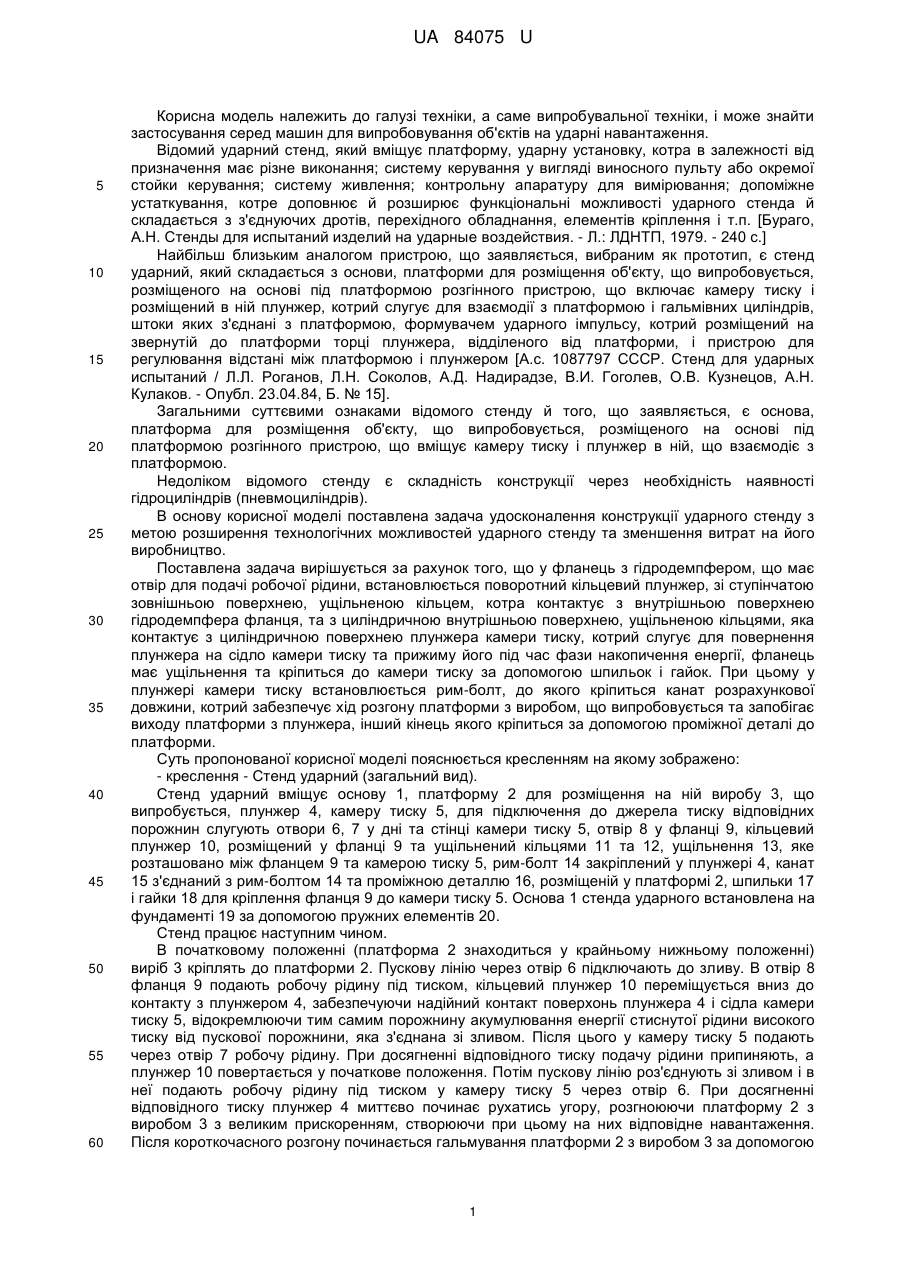

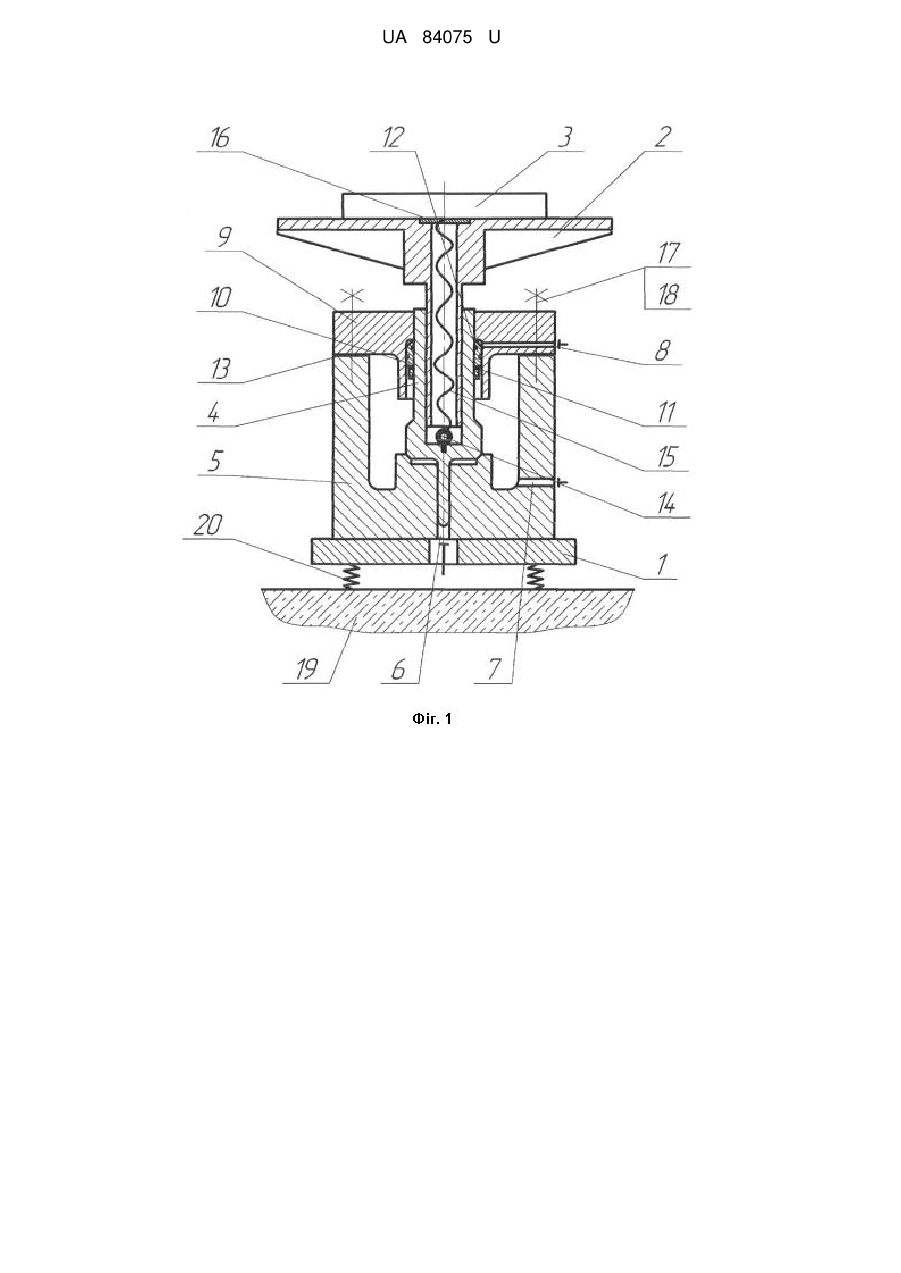

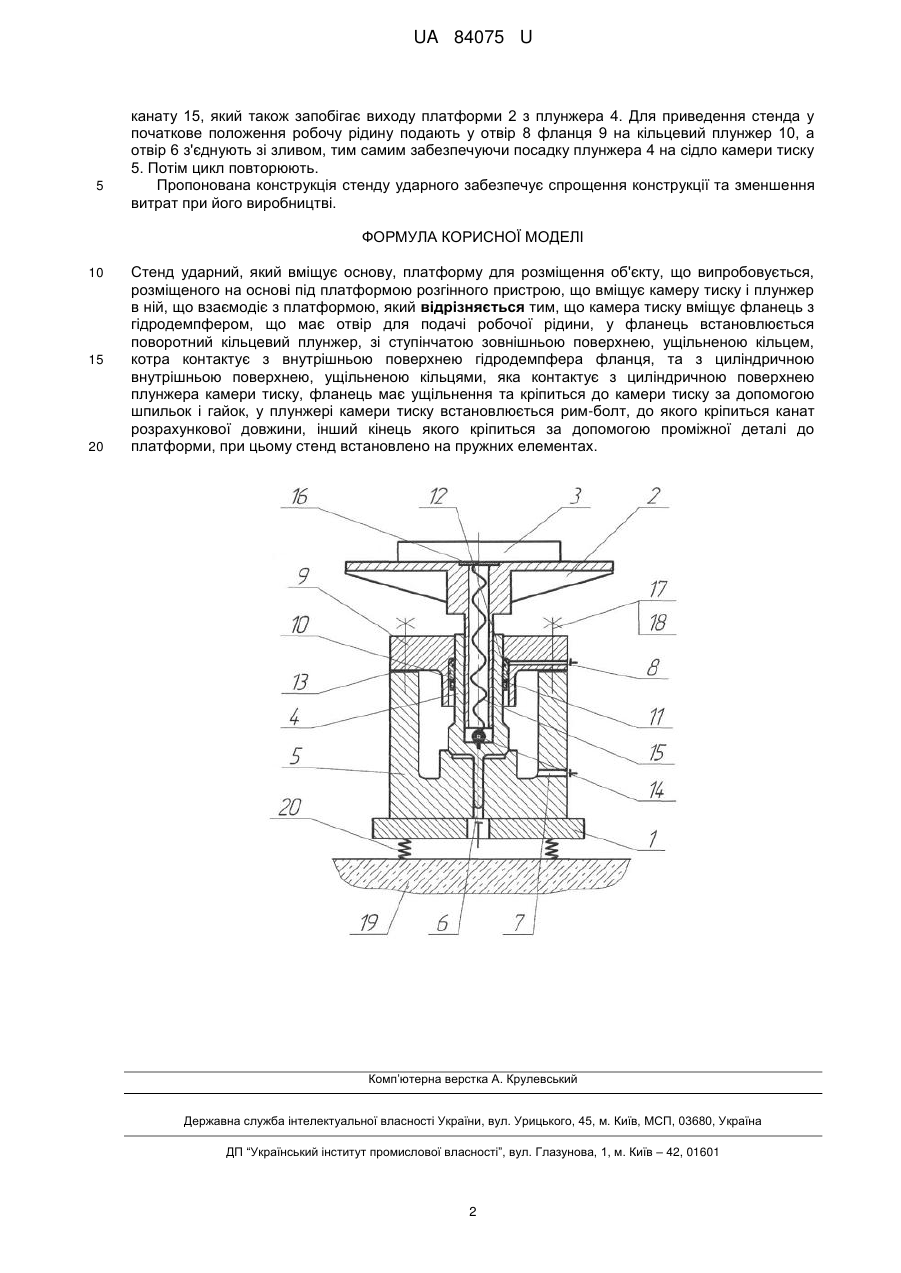

Реферат: UA 84075 U UA 84075 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме випробувальної техніки, і може знайти застосування серед машин для випробовування об'єктів на ударні навантаження. Відомий ударний стенд, який вміщує платформу, ударну установку, котра в залежності від призначення має різне виконання; систему керування у вигляді виносного пульту або окремої стойки керування; систему живлення; контрольну апаратуру для вимірювання; допоміжне устаткування, котре доповнює й розширює функціональні можливості ударного стенда й складається з з'єднуючих дротів, перехідного обладнання, елементів кріплення і т.п. [Бураго, А.Н. Стенды для испытаний изделий на ударные воздействия. - Л.: ЛДНТП, 1979. - 240 с.] Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є стенд ударний, який складається з основи, платформи для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що включає камеру тиску і розміщений в ній плунжер, котрий слугує для взаємодії з платформою і гальмівних циліндрів, штоки яких з'єднані з платформою, формувачем ударного імпульсу, котрий розміщений на звернутій до платформи торці плунжера, відділеного від платформи, і пристрою для регулювання відстані між платформою і плунжером [А.с. 1087797 СССР. Стенд для ударных испытаний / Л.Л. Роганов, Л.Н. Соколов, А.Д. Надирадзе, В.И. Гоголев, О.В. Кузнецов, А.Н. Кулаков. - Опубл. 23.04.84, Б. № 15]. Загальними суттєвими ознаками відомого стенду й того, що заявляється, є основа, платформа для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що вміщує камеру тиску і плунжер в ній, що взаємодіє з платформою. Недоліком відомого стенду є складність конструкції через необхідність наявності гідроциліндрів (пневмоциліндрів). В основу корисної моделі поставлена задача удосконалення конструкції ударного стенду з метою розширення технологічних можливостей ударного стенду та зменшення витрат на його виробництво. Поставлена задача вирішується за рахунок того, що у фланець з гідродемпфером, що має отвір для подачі робочої рідини, встановлюється поворотний кільцевий плунжер, зі ступінчатою зовнішньою поверхнею, ущільненою кільцем, котра контактує з внутрішньою поверхнею гідродемпфера фланця, та з циліндричною внутрішньою поверхнею, ущільненою кільцями, яка контактує з циліндричною поверхнею плунжера камери тиску, котрий слугує для повернення плунжера на сідло камери тиску та прижиму його під час фази накопичення енергії, фланець має ущільнення та кріпиться до камери тиску за допомогою шпильок і гайок. При цьому у плунжері камери тиску встановлюється рим-болт, до якого кріпиться канат розрахункової довжини, котрий забезпечує хід розгону платформи з виробом, що випробовується та запобігає виходу платформи з плунжера, інший кінець якого кріпиться за допомогою проміжної деталі до платформи. Суть пропонованої корисної моделі пояснюється кресленням на якому зображено: - креслення - Стенд ударний (загальний вид). Стенд ударний вміщує основу 1, платформу 2 для розміщення на ній виробу 3, що випробується, плунжер 4, камеру тиску 5, для підключення до джерела тиску відповідних порожнин слугують отвори 6, 7 у дні та стінці камери тиску 5, отвір 8 у фланці 9, кільцевий плунжер 10, розміщений у фланці 9 та ущільнений кільцями 11 та 12, ущільнення 13, яке розташовано між фланцем 9 та камерою тиску 5, рим-болт 14 закріплений у плунжері 4, канат 15 з'єднаний з рим-болтом 14 та проміжною деталлю 16, розміщеній у платформі 2, шпильки 17 і гайки 18 для кріплення фланця 9 до камери тиску 5. Основа 1 стенда ударного встановлена на фундаменті 19 за допомогою пружних елементів 20. Стенд працює наступним чином. В початковому положенні (платформа 2 знаходиться у крайньому нижньому положенні) виріб 3 кріплять до платформи 2. Пускову лінію через отвір 6 підключають до зливу. В отвір 8 фланця 9 подають робочу рідину під тиском, кільцевий плунжер 10 переміщується вниз до контакту з плунжером 4, забезпечуючи надійний контакт поверхонь плунжера 4 і сідла камери тиску 5, відокремлюючи тим самим порожнину акумулювання енергії стиснутої рідини високого тиску від пускової порожнини, яка з'єднана зі зливом. Після цього у камеру тиску 5 подають через отвір 7 робочу рідину. При досягненні відповідного тиску подачу рідини припиняють, а плунжер 10 повертається у початкове положення. Потім пускову лінію роз'єднують зі зливом і в неї подають робочу рідину під тиском у камеру тиску 5 через отвір 6. При досягненні відповідного тиску плунжер 4 миттєво починає рухатись угору, розгноюючи платформу 2 з виробом 3 з великим прискоренням, створюючи при цьому на них відповідне навантаження. Після короткочасного розгону починається гальмування платформи 2 з виробом 3 за допомогою 1 UA 84075 U 5 канату 15, який також запобігає виходу платформи 2 з плунжера 4. Для приведення стенда у початкове положення робочу рідину подають у отвір 8 фланця 9 на кільцевий плунжер 10, а отвір 6 з'єднують зі зливом, тим самим забезпечуючи посадку плунжера 4 на сідло камери тиску 5. Потім цикл повторюють. Пропонована конструкція стенду ударного забезпечує спрощення конструкції та зменшення витрат при його виробництві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Стенд ударний, який вміщує основу, платформу для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що вміщує камеру тиску і плунжер в ній, що взаємодіє з платформою, який відрізняється тим, що камера тиску вміщує фланець з гідродемпфером, що має отвір для подачі робочої рідини, у фланець встановлюється поворотний кільцевий плунжер, зі ступінчатою зовнішньою поверхнею, ущільненою кільцем, котра контактує з внутрішньою поверхнею гідродемпфера фланця, та з циліндричною внутрішньою поверхнею, ущільненою кільцями, яка контактує з циліндричною поверхнею плунжера камери тиску, фланець має ущільнення та кріпиться до камери тиску за допомогою шпильок і гайок, у плунжері камери тиску встановлюється рим-болт, до якого кріпиться канат розрахункової довжини, інший кінець якого кріпиться за допомогою проміжної деталі до платформи, при цьому стенд встановлено на пружних елементах. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
