Спосіб посилення простінків стін будівель

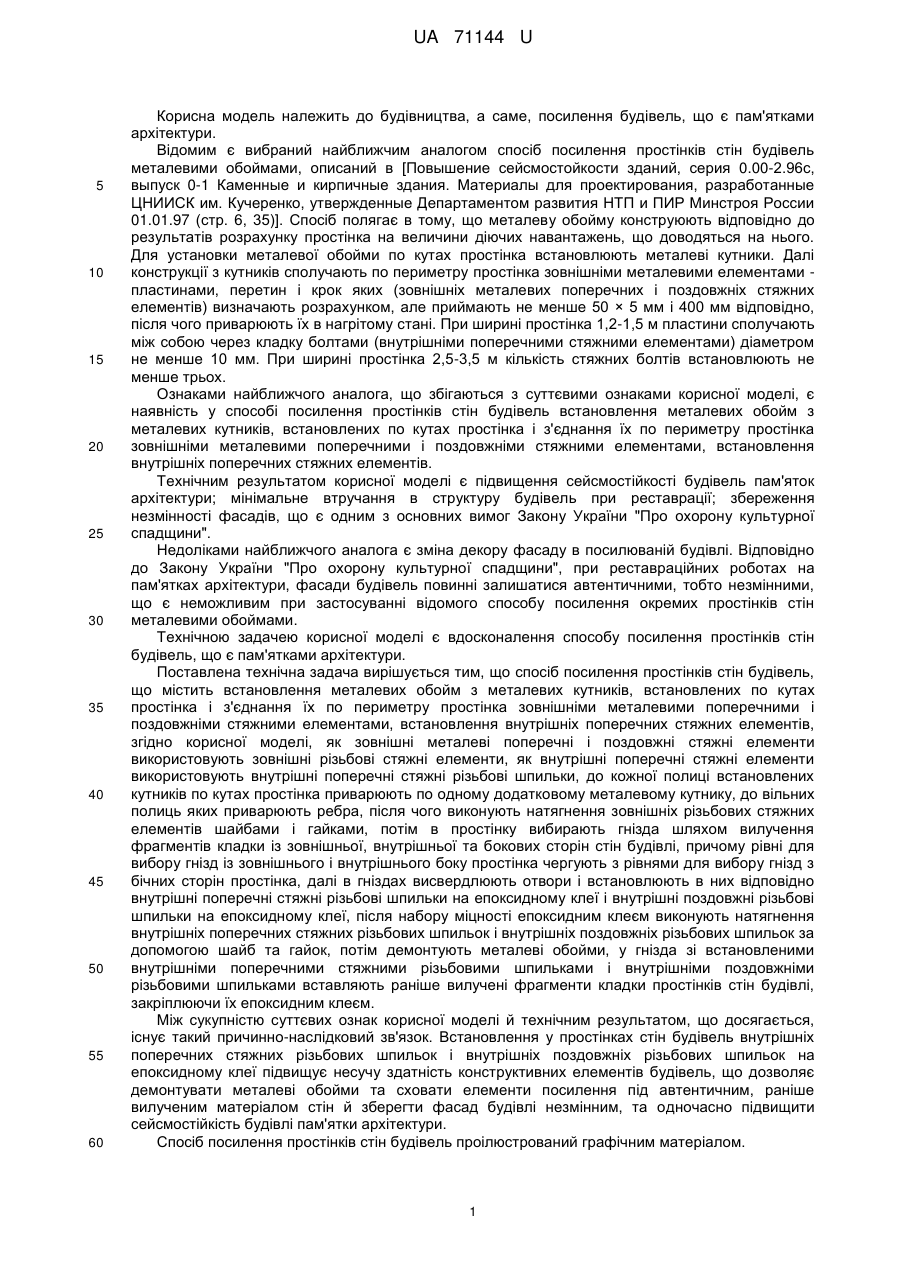

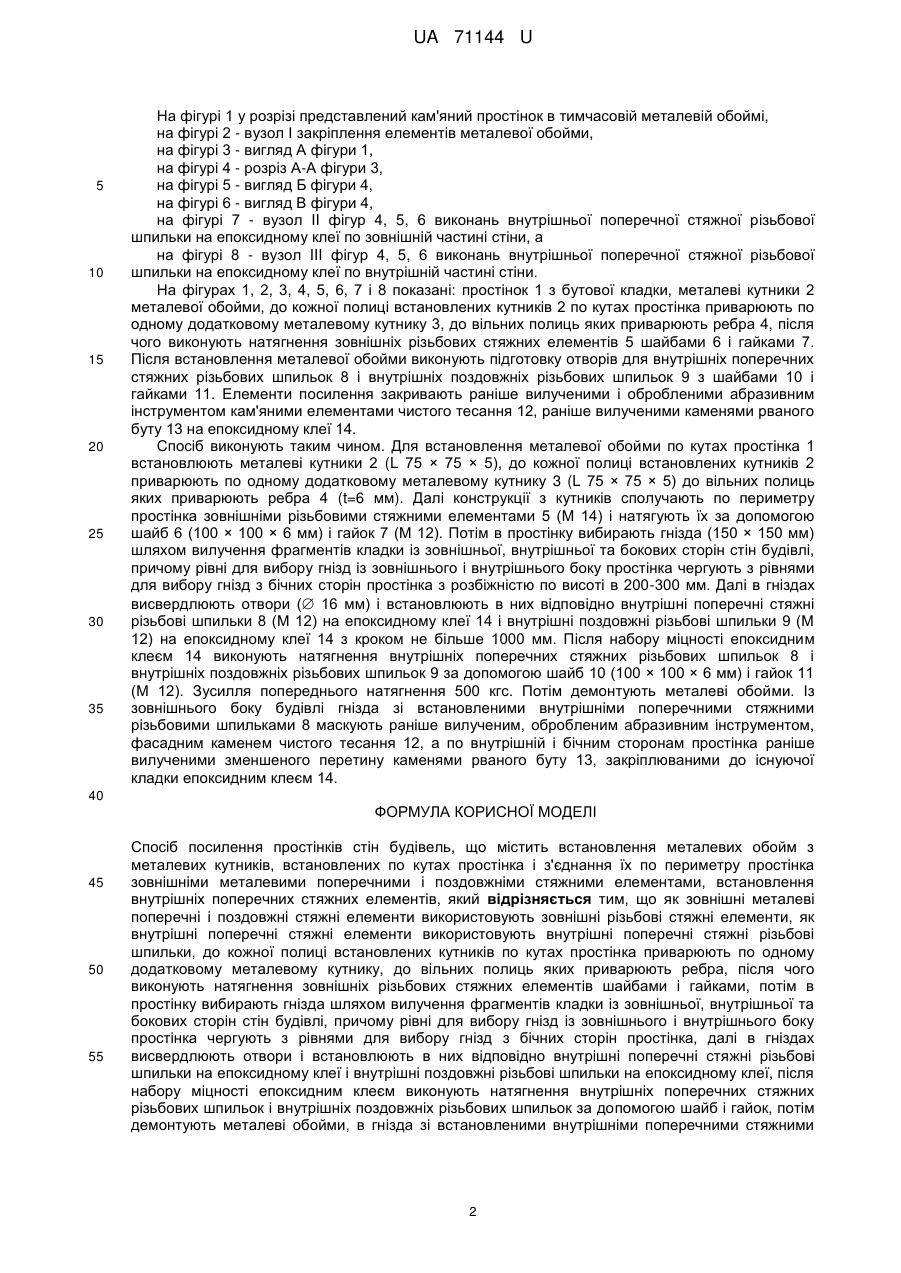

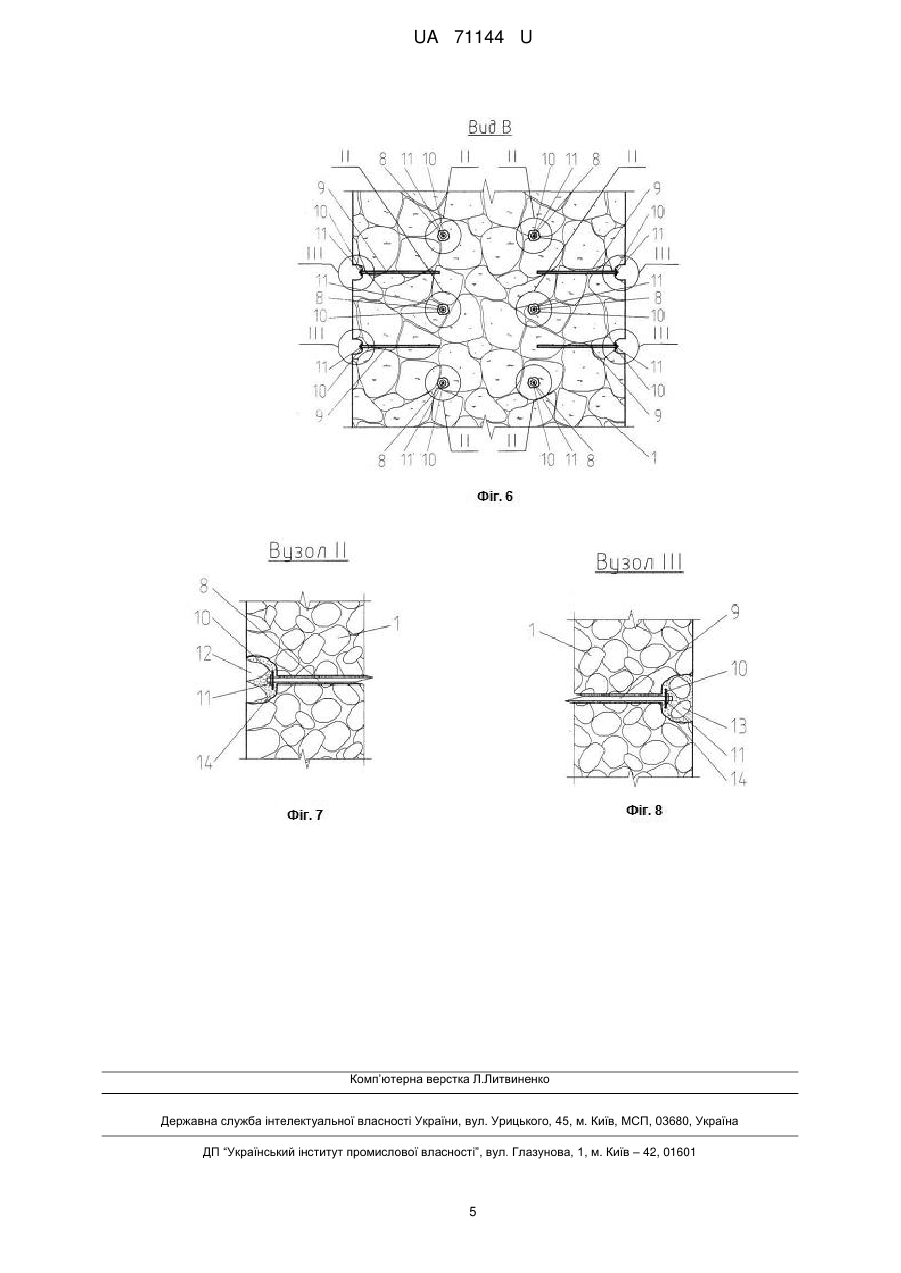

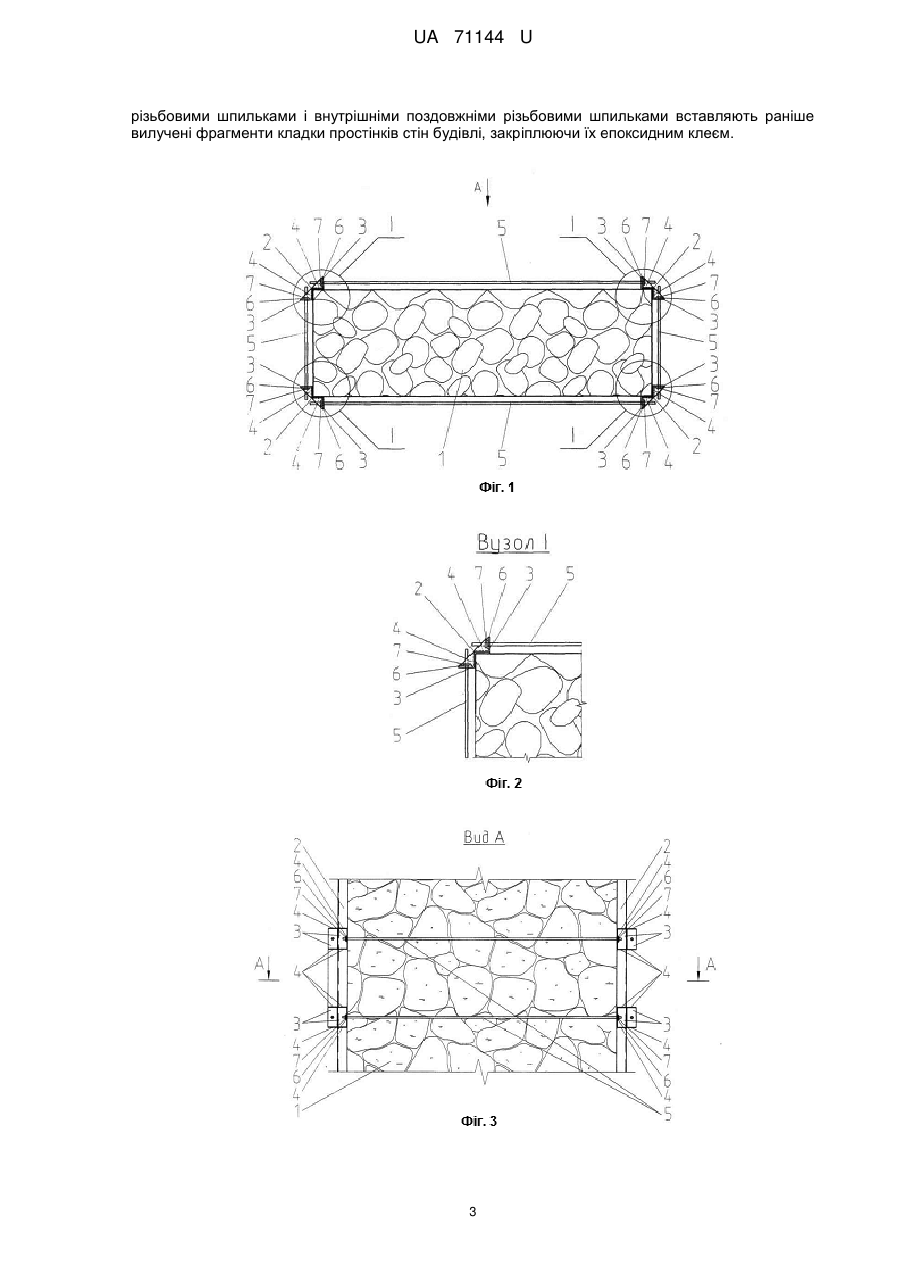

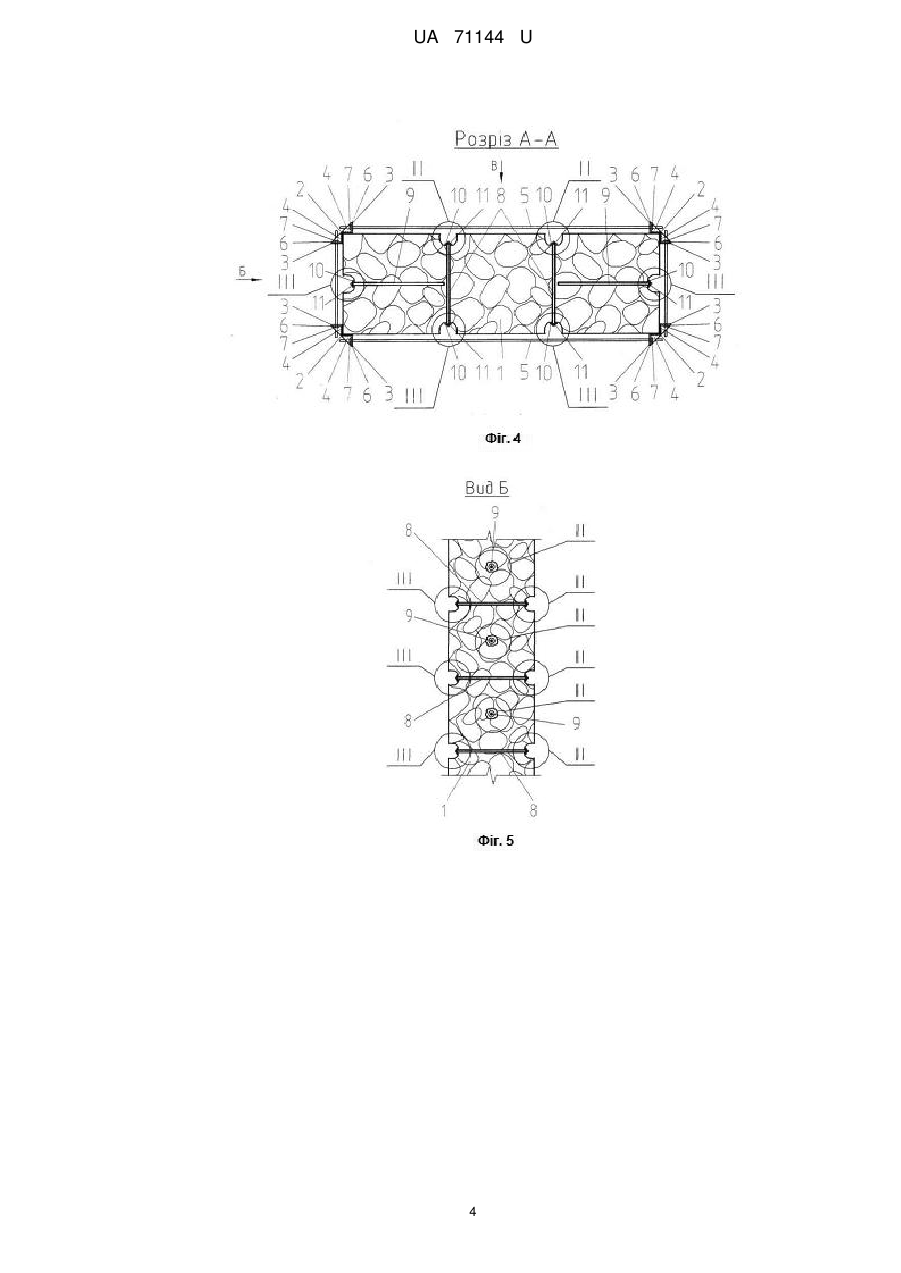

Реферат: Спосіб посилення простінків стін будівель містить встановлення металевих обойм з металевих кутників, встановлених по кутах простінка і з'єднання їх по периметру простінка зовнішніми металевими поперечними і поздовжніми стяжними елементами, встановлення внутрішніх поперечних стяжних елементів. Як зовнішні металеві поперечні і поздовжні стяжні елементи використовують зовнішні різьбові стяжні елементи, як внутрішні поперечні стяжні елементи використовують внутрішні поперечні стяжні різьбові шпильки. UA 71144 U (54) СПОСІБ ПОСИЛЕННЯ ПРОСТІНКІВ СТІН БУДІВЕЛЬ UA 71144 U UA 71144 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме, посилення будівель, що є пам'ятками архітектури. Відомим є вибраний найближчим аналогом спосіб посилення простінків стін будівель металевими обоймами, описаний в [Повышение сейсмостойкости зданий, серия 0.00-2.96с, выпуск 0-1 Каменные и кирпичные здания. Материалы для проектирования, разработанные ЦНИИСК им. Кучеренко, утвержденные Департаментом развития НТП и ПИР Минстроя России 01.01.97 (стр. 6, 35)]. Спосіб полягає в тому, що металеву обойму конструюють відповідно до результатів розрахунку простінка на величини діючих навантажень, що доводяться на нього. Для установки металевої обойми по кутах простінка встановлюють металеві кутники. Далі конструкції з кутників сполучають по периметру простінка зовнішніми металевими елементами пластинами, перетин і крок яких (зовнішніх металевих поперечних і поздовжніх стяжних елементів) визначають розрахунком, але приймають не менше 50 × 5 мм і 400 мм відповідно, після чого приварюють їх в нагрітому стані. При ширині простінка 1,2-1,5 м пластини сполучають між собою через кладку болтами (внутрішніми поперечними стяжними елементами) діаметром не менше 10 мм. При ширині простінка 2,5-3,5 м кількість стяжних болтів встановлюють не менше трьох. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у способі посилення простінків стін будівель встановлення металевих обойм з металевих кутників, встановлених по кутах простінка і з'єднання їх по периметру простінка зовнішніми металевими поперечними і поздовжніми стяжними елементами, встановлення внутрішніх поперечних стяжних елементів. Технічним результатом корисної моделі є підвищення сейсмостійкості будівель пам'яток архітектури; мінімальне втручання в структуру будівель при реставрації; збереження незмінності фасадів, що є одним з основних вимог Закону України "Про охорону культурної спадщини". Недоліками найближчого аналога є зміна декору фасаду в посилюваній будівлі. Відповідно до Закону України "Про охорону культурної спадщини", при реставраційних роботах на пам'ятках архітектури, фасади будівель повинні залишатися автентичними, тобто незмінними, що є неможливим при застосуванні відомого способу посилення окремих простінків стін металевими обоймами. Технічною задачею корисної моделі є вдосконалення способу посилення простінків стін будівель, що є пам'ятками архітектури. Поставлена технічна задача вирішується тим, що спосіб посилення простінків стін будівель, що містить встановлення металевих обойм з металевих кутників, встановлених по кутах простінка і з'єднання їх по периметру простінка зовнішніми металевими поперечними і поздовжніми стяжними елементами, встановлення внутрішніх поперечних стяжних елементів, згідно корисної моделі, як зовнішні металеві поперечні і поздовжні стяжні елементи використовують зовнішні різьбові стяжні елементи, як внутрішні поперечні стяжні елементи використовують внутрішні поперечні стяжні різьбові шпильки, до кожної полиці встановлених кутників по кутах простінка приварюють по одному додатковому металевому кутнику, до вільних полиць яких приварюють ребра, після чого виконують натягнення зовнішніх різьбових стяжних елементів шайбами і гайками, потім в простінку вибирають гнізда шляхом вилучення фрагментів кладки із зовнішньої, внутрішньої та бокових сторін стін будівлі, причому рівні для вибору гнізд із зовнішнього і внутрішнього боку простінка чергують з рівнями для вибору гнізд з бічних сторін простінка, далі в гніздах висвердлюють отвори і встановлюють в них відповідно внутрішні поперечні стяжні різьбові шпильки на епоксидному клеї і внутрішні поздовжні різьбові шпильки на епоксидному клеї, після набору міцності епоксидним клеєм виконують натягнення внутрішніх поперечних стяжних різьбових шпильок і внутрішніх поздовжніх різьбових шпильок за допомогою шайб та гайок, потім демонтують металеві обойми, у гнізда зі встановленими внутрішніми поперечними стяжними різьбовими шпильками і внутрішніми поздовжніми різьбовими шпильками вставляють раніше вилучені фрагменти кладки простінків стін будівлі, закріплюючи їх епоксидним клеєм. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Встановлення у простінках стін будівель внутрішніх поперечних стяжних різьбових шпильок і внутрішніх поздовжніх різьбових шпильок на епоксидному клеї підвищує несучу здатність конструктивних елементів будівель, що дозволяє демонтувати металеві обойми та сховати елементи посилення під автентичним, раніше вилученим матеріалом стін й зберегти фасад будівлі незмінним, та одночасно підвищити сейсмостійкість будівлі пам'ятки архітектури. Спосіб посилення простінків стін будівель проілюстрований графічним матеріалом. 1 UA 71144 U 5 10 15 20 25 30 35 На фігурі 1 у розрізі представлений кам'яний простінок в тимчасовій металевій обоймі, на фігурі 2 - вузол І закріплення елементів металевої обойми, на фігурі 3 - вигляд А фігури 1, на фігурі 4 - розріз А-А фігури 3, на фігурі 5 - вигляд Б фігури 4, на фігурі 6 - вигляд В фігури 4, на фігурі 7 - вузол II фігур 4, 5, 6 виконань внутрішньої поперечної стяжної різьбової шпильки на епоксидному клеї по зовнішній частині стіни, а на фігурі 8 - вузол III фігур 4, 5, 6 виконань внутрішньої поперечної стяжної різьбової шпильки на епоксидному клеї по внутрішній частині стіни. На фігурах 1, 2, 3, 4, 5, 6, 7 і 8 показані: простінок 1 з бутової кладки, металеві кутники 2 металевої обойми, до кожної полиці встановлених кутників 2 по кутах простінка приварюють по одному додатковому металевому кутнику 3, до вільних полиць яких приварюють ребра 4, після чого виконують натягнення зовнішніх різьбових стяжних елементів 5 шайбами 6 і гайками 7. Після встановлення металевої обойми виконують підготовку отворів для внутрішніх поперечних стяжних різьбових шпильок 8 і внутрішніх поздовжніх різьбових шпильок 9 з шайбами 10 і гайками 11. Елементи посилення закривають раніше вилученими і обробленими абразивним інструментом кам'яними елементами чистого тесання 12, раніше вилученими каменями рваного буту 13 на епоксидному клеї 14. Спосіб виконують таким чином. Для встановлення металевої обойми по кутах простінка 1 встановлюють металеві кутники 2 (L 75 × 75 × 5), до кожної полиці встановлених кутників 2 приварюють по одному додатковому металевому кутнику 3 (L 75 × 75 × 5) до вільних полиць яких приварюють ребра 4 (t=6 мм). Далі конструкції з кутників сполучають по периметру простінка зовнішніми різьбовими стяжними елементами 5 (М 14) і натягують їх за допомогою шайб 6 (100 × 100 × 6 мм) і гайок 7 (М 12). Потім в простінку вибирають гнізда (150 × 150 мм) шляхом вилучення фрагментів кладки із зовнішньої, внутрішньої та бокових сторін стін будівлі, причому рівні для вибору гнізд із зовнішнього і внутрішнього боку простінка чергують з рівнями для вибору гнізд з бічних сторін простінка з розбіжністю по висоті в 200-300 мм. Далі в гніздах висвердлюють отвори ( 16 мм) і встановлюють в них відповідно внутрішні поперечні стяжні різьбові шпильки 8 (М 12) на епоксидному клеї 14 і внутрішні поздовжні різьбові шпильки 9 (М 12) на епоксидному клеї 14 з кроком не більше 1000 мм. Після набору міцності епоксидним клеєм 14 виконують натягнення внутрішніх поперечних стяжних різьбових шпильок 8 і внутрішніх поздовжніх різьбових шпильок 9 за допомогою шайб 10 (100 × 100 × 6 мм) і гайок 11 (М 12). Зусилля попереднього натягнення 500 кгс. Потім демонтують металеві обойми. Із зовнішнього боку будівлі гнізда зі встановленими внутрішніми поперечними стяжними різьбовими шпильками 8 маскують раніше вилученим, обробленим абразивним інструментом, фасадним каменем чистого тесання 12, а по внутрішній і бічним сторонам простінка раніше вилученими зменшеного перетину каменями рваного буту 13, закріплюваними до існуючої кладки епоксидним клеєм 14. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Спосіб посилення простінків стін будівель, що містить встановлення металевих обойм з металевих кутників, встановлених по кутах простінка і з'єднання їх по периметру простінка зовнішніми металевими поперечними і поздовжніми стяжними елементами, встановлення внутрішніх поперечних стяжних елементів, який відрізняється тим, що як зовнішні металеві поперечні і поздовжні стяжні елементи використовують зовнішні різьбові стяжні елементи, як внутрішні поперечні стяжні елементи використовують внутрішні поперечні стяжні різьбові шпильки, до кожної полиці встановлених кутників по кутах простінка приварюють по одному додатковому металевому кутнику, до вільних полиць яких приварюють ребра, після чого виконують натягнення зовнішніх різьбових стяжних елементів шайбами і гайками, потім в простінку вибирають гнізда шляхом вилучення фрагментів кладки із зовнішньої, внутрішньої та бокових сторін стін будівлі, причому рівні для вибору гнізд із зовнішнього і внутрішнього боку простінка чергують з рівнями для вибору гнізд з бічних сторін простінка, далі в гніздах висвердлюють отвори і встановлюють в них відповідно внутрішні поперечні стяжні різьбові шпильки на епоксидному клеї і внутрішні поздовжні різьбові шпильки на епоксидному клеї, після набору міцності епоксидним клеєм виконують натягнення внутрішніх поперечних стяжних різьбових шпильок і внутрішніх поздовжніх різьбових шпильок за допомогою шайб і гайок, потім демонтують металеві обойми, в гнізда зі встановленими внутрішніми поперечними стяжними 2 UA 71144 U різьбовими шпильками і внутрішніми поздовжніми різьбовими шпильками вставляють раніше вилучені фрагменти кладки простінків стін будівлі, закріплюючи їх епоксидним клеєм. 3 UA 71144 U 4 UA 71144 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
