Фрикційна передача

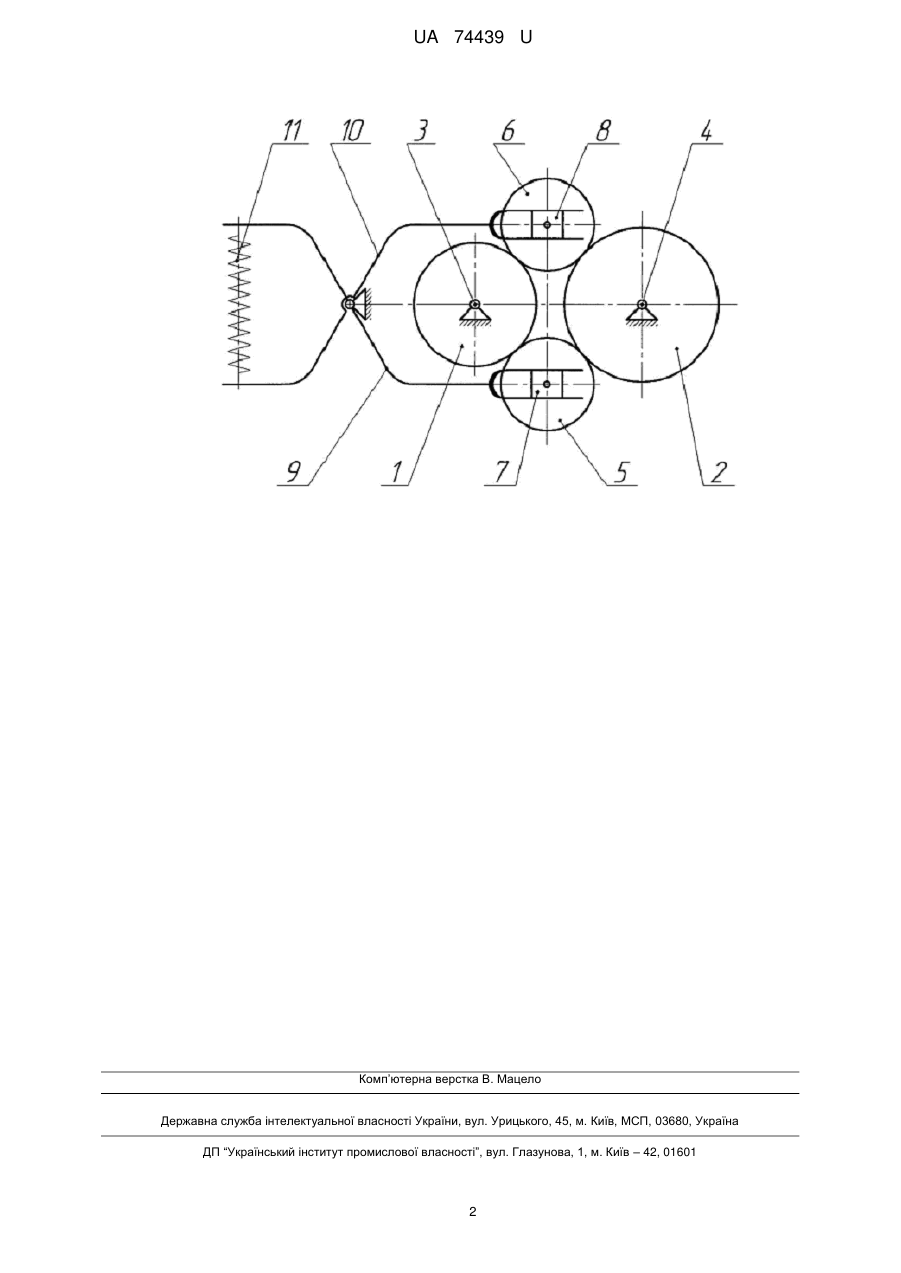

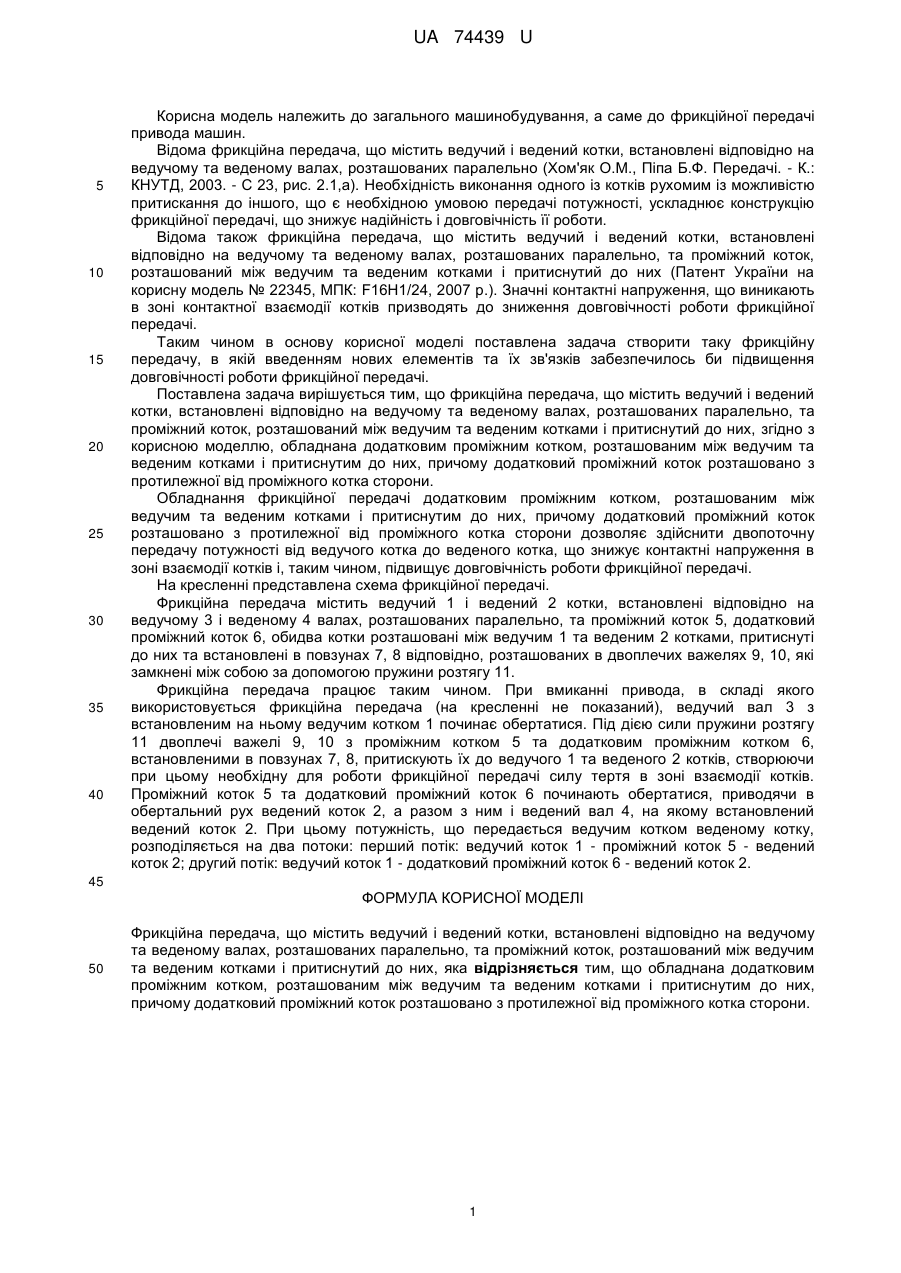

Реферат: UA 74439 U UA 74439 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі привода машин. Відома фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно (Хом'як О.М., Піпа Б.Ф. Передачі. - К.: КНУТД, 2003. - С 23, рис. 2.1,а). Необхідність виконання одного із котків рухомим із можливістю притискання до іншого, що є необхідною умовою передачі потужності, ускладнює конструкцію фрикційної передачі, що знижує надійність і довговічність її роботи. Відома також фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, та проміжний коток, розташований між ведучим та веденим котками і притиснутий до них (Патент України на корисну модель № 22345, МПК: F16H1/24, 2007 p.). Значні контактні напруження, що виникають в зоні контактної взаємодії котків призводять до зниження довговічності роботи фрикційної передачі. Таким чином в основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішується тим, що фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, та проміжний коток, розташований між ведучим та веденим котками і притиснутий до них, згідно з корисною моделлю, обладнана додатковим проміжним котком, розташованим між ведучим та веденим котками і притиснутим до них, причому додатковий проміжний коток розташовано з протилежної від проміжного котка сторони. Обладнання фрикційної передачі додатковим проміжним котком, розташованим між ведучим та веденим котками і притиснутим до них, причому додатковий проміжний коток розташовано з протилежної від проміжного котка сторони дозволяє здійснити двопоточну передачу потужності від ведучого котка до веденого котка, що знижує контактні напруження в зоні взаємодії котків і, таким чином, підвищує довговічність роботи фрикційної передачі. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий 1 і ведений 2 котки, встановлені відповідно на ведучому 3 і веденому 4 валах, розташованих паралельно, та проміжний коток 5, додатковий проміжний коток 6, обидва котки розташовані між ведучим 1 та веденим 2 котками, притиснуті до них та встановлені в повзунах 7, 8 відповідно, розташованих в двоплечих важелях 9, 10, які замкнені між собою за допомогою пружини розтягу 11. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 3 з встановленим на ньому ведучим котком 1 починає обертатися. Під дією сили пружини розтягу 11 двоплечі важелі 9, 10 з проміжним котком 5 та додатковим проміжним котком 6, встановленими в повзунах 7, 8, притискують їх до ведучого 1 та веденого 2 котків, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії котків. Проміжний коток 5 та додатковий проміжний коток 6 починають обертатися, приводячи в обертальний рух ведений коток 2, а разом з ним і ведений вал 4, на якому встановлений ведений коток 2. При цьому потужність, що передається ведучим котком веденому котку, розподіляється на два потоки: перший потік: ведучий коток 1 - проміжний коток 5 - ведений коток 2; другий потік: ведучий коток 1 - додатковий проміжний коток 6 - ведений коток 2. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, та проміжний коток, розташований між ведучим та веденим котками і притиснутий до них, яка відрізняється тим, що обладнана додатковим проміжним котком, розташованим між ведучим та веденим котками і притиснутим до них, причому додатковий проміжний коток розташовано з протилежної від проміжного котка сторони. 1 UA 74439 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
