Пристрій для прокатки порошкових матеріалів на металевій підкладці

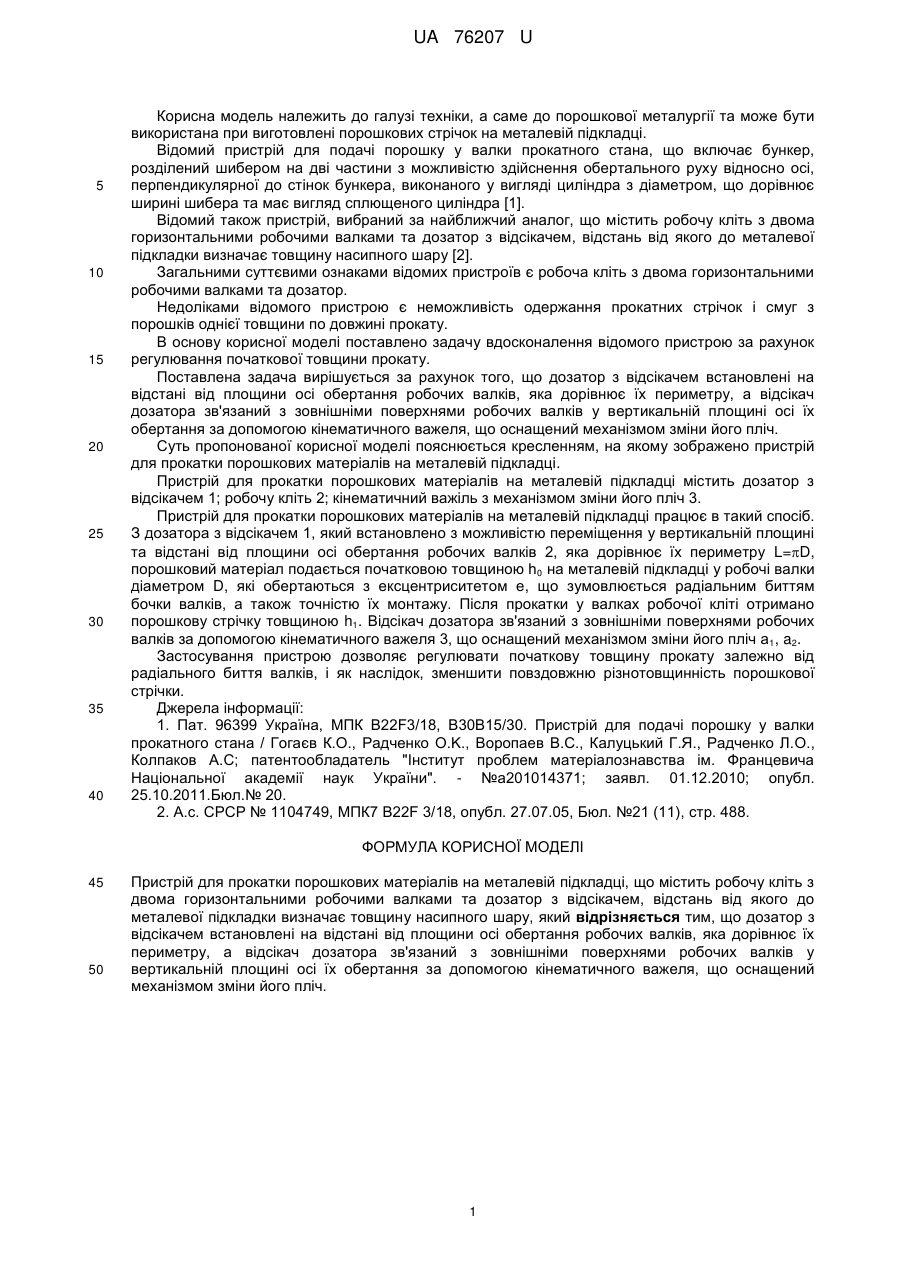

Реферат: UA 76207 U UA 76207 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до порошкової металургії та може бути використана при виготовлені порошкових стрічок на металевій підкладці. Відомий пристрій для подачі порошку у валки прокатного стана, що включає бункер, розділений шибером на дві частини з можливістю здійснення обертального руху відносно осі, перпендикулярної до стінок бункера, виконаного у вигляді циліндра з діаметром, що дорівнює ширині шибера та має вигляд сплющеного циліндра [1]. Відомий також пристрій, вибраний за найближчий аналог, що містить робочу кліть з двома горизонтальними робочими валками та дозатор з відсікачем, відстань від якого до металевої підкладки визначає товщину насипного шару [2]. Загальними суттєвими ознаками відомих пристроїв є робоча кліть з двома горизонтальними робочими валками та дозатор. Недоліками відомого пристрою є неможливість одержання прокатних стрічок і смуг з порошків однієї товщини по довжині прокату. В основу корисної моделі поставлено задачу вдосконалення відомого пристрою за рахунок регулювання початкової товщини прокату. Поставлена задача вирішується за рахунок того, що дозатор з відсікачем встановлені на відстані від площини осі обертання робочих валків, яка дорівнює їх периметру, а відсікач дозатора зв'язаний з зовнішніми поверхнями робочих валків у вертикальній площині осі їх обертання за допомогою кінематичного важеля, що оснащений механізмом зміни його пліч. Суть пропонованої корисної моделі пояснюється кресленням, на якому зображено пристрій для прокатки порошкових матеріалів на металевій підкладці. Пристрій для прокатки порошкових матеріалів на металевій підкладці містить дозатор з відсікачем 1; робочу кліть 2; кінематичний важіль з механізмом зміни його пліч 3. Пристрій для прокатки порошкових матеріалів на металевій підкладці працює в такий спосіб. З дозатора з відсікачем 1, який встановлено з можливістю переміщення у вертикальній площині та відстані від площини осі обертання робочих валків 2, яка дорівнює їх периметру L=D, порошковий матеріал подається початковою товщиною h0 на металевій підкладці у робочі валки діаметром D, які обертаються з ексцентриситетом e, що зумовлюється радіальним биттям бочки валків, а також точністю їх монтажу. Після прокатки у валках робочої кліті отримано порошкову стрічку товщиною h1. Відсікач дозатора зв'язаний з зовнішніми поверхнями робочих валків за допомогою кінематичного важеля 3, що оснащений механізмом зміни його пліч a 1, a2. Застосування пристрою дозволяє регулювати початкову товщину прокату залежно від радіального биття валків, і як наслідок, зменшити повздовжню різнотовщинність порошкової стрічки. Джерела інформації: 1. Пат. 96399 Україна, МПК B22F3/18, В30В15/30. Пристрій для подачі порошку у валки прокатного стана / Гогаєв К.О., Радченко O.K., Воропаев B.C., Калуцький Г.Я., Радченко Л.О., Колпаков А.С; патентообладатель "Інститут проблем матеріалознавства ім. Францевича Національної академії наук України". - №а201014371; заявл. 01.12.2010; опубл. 25.10.2011.Бюл.№ 20. 2. А.с. СРСР № 1104749, МПК7 B22F 3/18, опубл. 27.07.05, Бюл. №21 (11), стр. 488. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для прокатки порошкових матеріалів на металевій підкладці, що містить робочу кліть з двома горизонтальними робочими валками та дозатор з відсікачем, відстань від якого до металевої підкладки визначає товщину насипного шару, який відрізняється тим, що дозатор з відсікачем встановлені на відстані від площини осі обертання робочих валків, яка дорівнює їх периметру, а відсікач дозатора зв'язаний з зовнішніми поверхнями робочих валків у вертикальній площині осі їх обертання за допомогою кінематичного важеля, що оснащений механізмом зміни його пліч. 1 UA 76207 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
