Опорно-поворотний пристрій
Номер патенту: 74569
Опубліковано: 16.01.2006
Автори: Хом'як Роман Ілліч, Гук Зенон Васильович, Кобільник Микола Степанович, Заморило Андрій Петрович, Мельникевич Микола Феліксович, Швідлер Олександр Петрович
Формула / Реферат
Опорно-поворотний пристрій, що містить рознімне кільце, концентрично спряжене через доріжки кочення тілами кочення з кільцем зубчастого вінця, верхній і нижній торці якого однакові за своєю геометрією, і ущільнення підшипникового вузла, який відрізняється тим, що зубчастий вінець виконаний симетричним відносно центрів доріжок кочення.
Текст

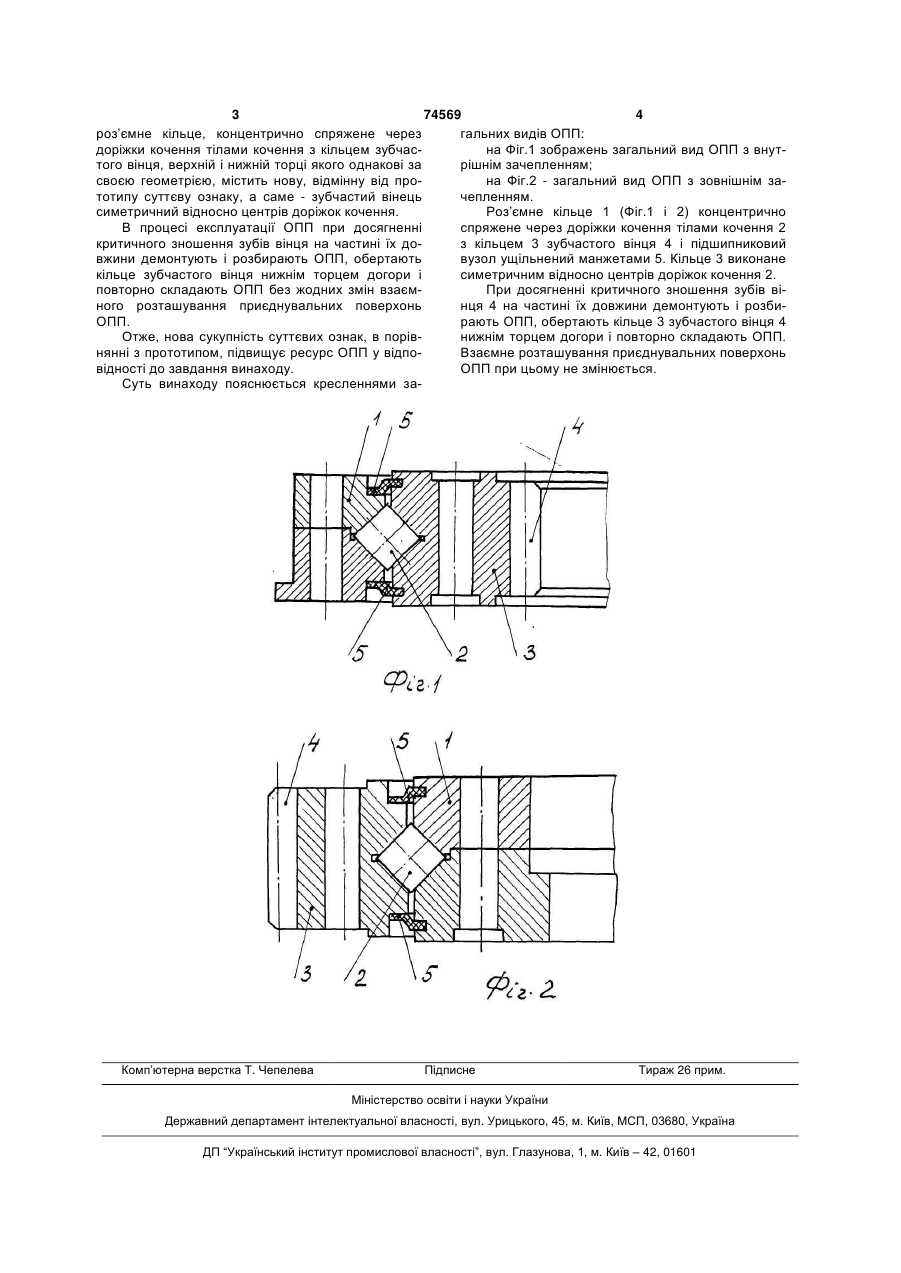

Опорно-поворотний пристрій, що містить рознімне кільце, концентрично спряжене через доріжки кочення тілами кочення з кільцем зубчастого вінця, верхній і нижній торці якого однакові за своєю геометрією, і ущільнення підшипникового вузла, який відрізняється тим, що зубчастий вінець виконаний симетричним відносно центрів доріжок кочення. (19) (21) 2002097600 (22) 23.09.2002 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Кобільник Микола Степанович, Швідлер Олександр Петрович, Гук Зенон Васильович, Мельникевич Микола Феліксович, Заморило Андрій Петрович, Хом'як Роман Ілліч (73) Відкрите акціонерне товариство "Дрогобицький завод автомобільних кранів" (56) SU 1346568 A1, 23.10.1987 SU 1276613 A1, 15.12.1986 3 74569 4 роз’ємне кільце, концентрично спряжене через гальних видів ОПП: доріжки кочення тілами кочення з кільцем зубчасна Фіг.1 зображень загальний вид ОПП з внуттого вінця, верхній і нижній торці якого однакові за рішнім зачепленням; своєю геометрією, містить нову, відмінну від прона Фіг.2 - загальний вид ОПП з зовнішнім затотипу суттєву ознаку, а саме - зубчастий вінець чепленням. симетричний відносно центрів доріжок кочення. Роз’ємне кільце 1 (Фіг.1 і 2) концентрично В процесі експлуатації ОПП при досягненні спряжене через доріжки кочення тілами кочення 2 критичного зношення зубів вінця на частині їх доз кільцем 3 зубчастого вінця 4 і підшипниковий вжини демонтують і розбирають ОПП, обертають вузол ущільнений манжетами 5. Кільце 3 виконане кільце зубчастого вінця нижнім торцем догори і симетричним відносно центрів доріжок кочення 2. повторно складають ОПП без жодних змін взаємПри досягненні критичного зношення зубів віного розташування приєднувальних поверхонь нця 4 на частині їх довжини демонтують і розбиОПП. рають ОПП, обертають кільце 3 зубчастого вінця 4 Отже, нова сукупність суттєвих ознак, в порівнижнім торцем догори і повторно складають ОПП. нянні з прототипом, підвищує ресурс ОПП у відпоВзаємне розташування приєднувальних поверхонь відності до завдання винаходу. ОПП при цьому не змінюється. Суть винаходу пояснюється кресленнями за Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
