Пристрій блискунова для подовження довгих кісток

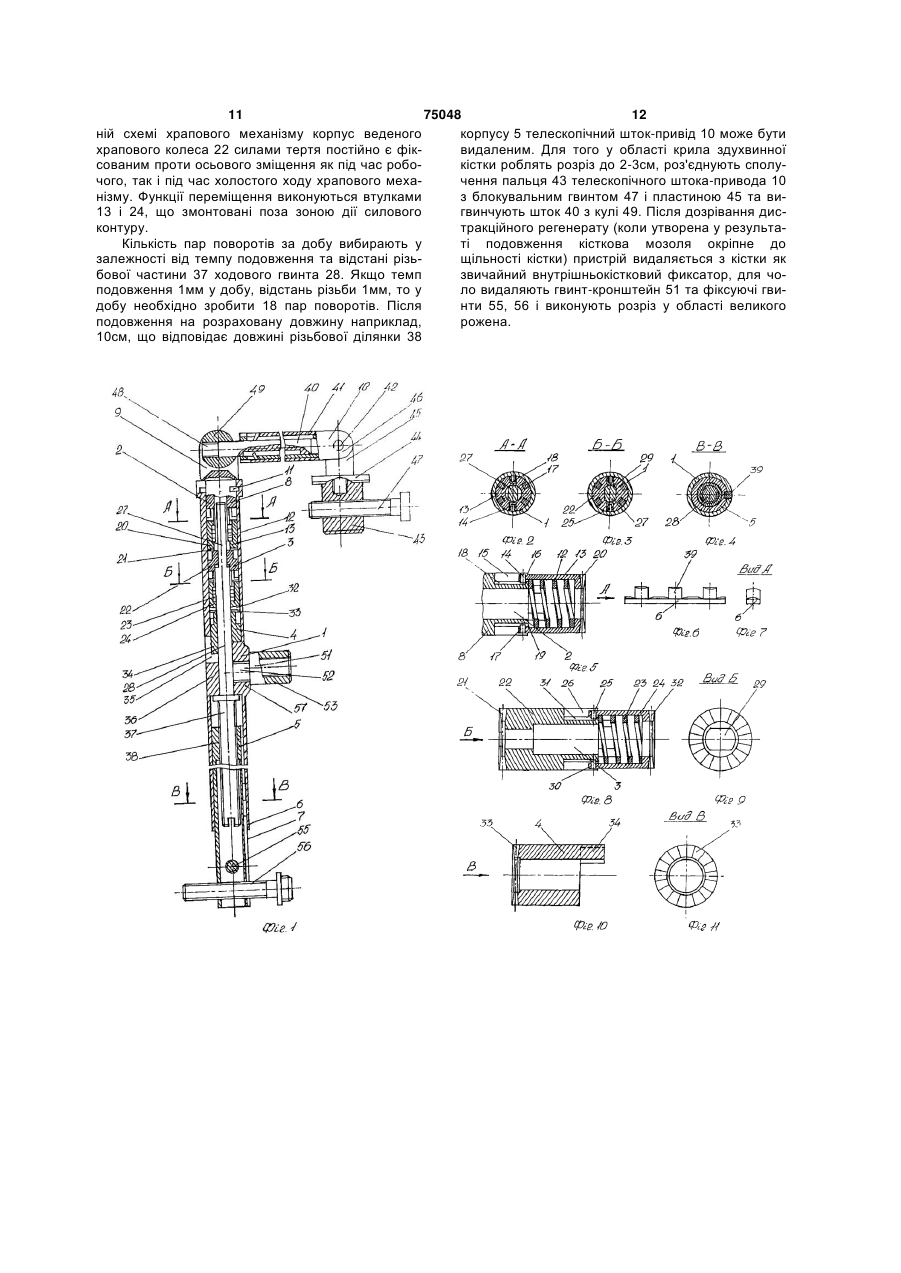

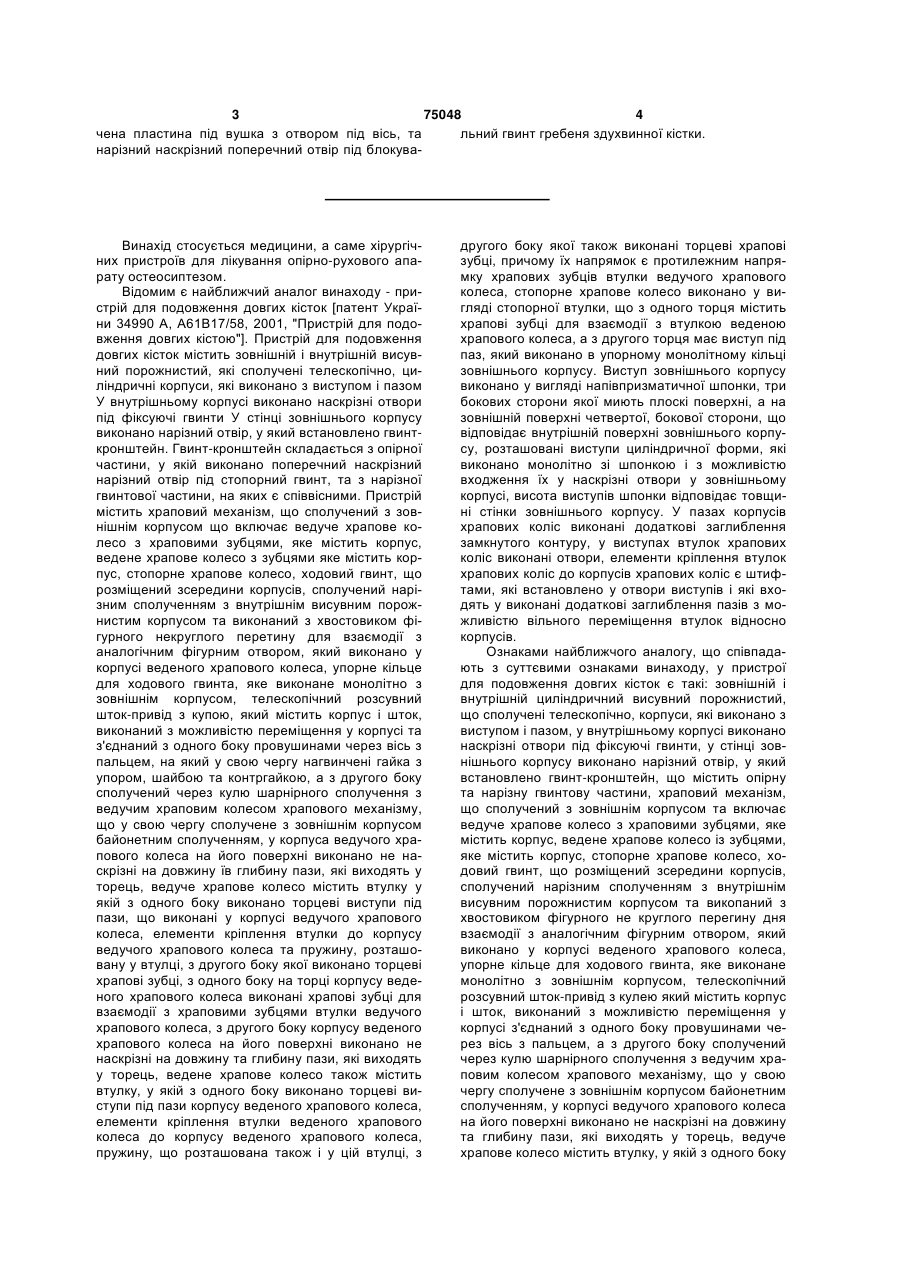

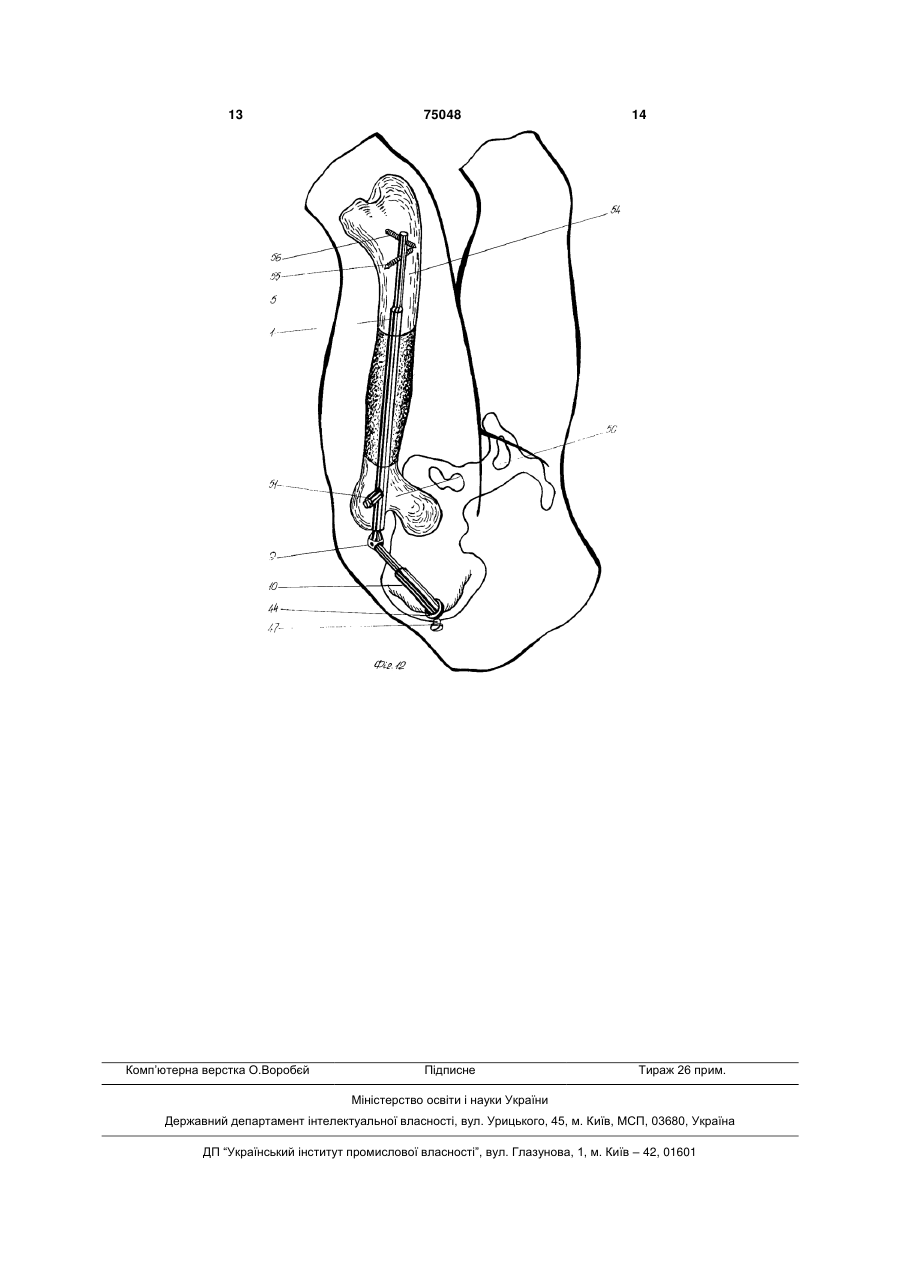

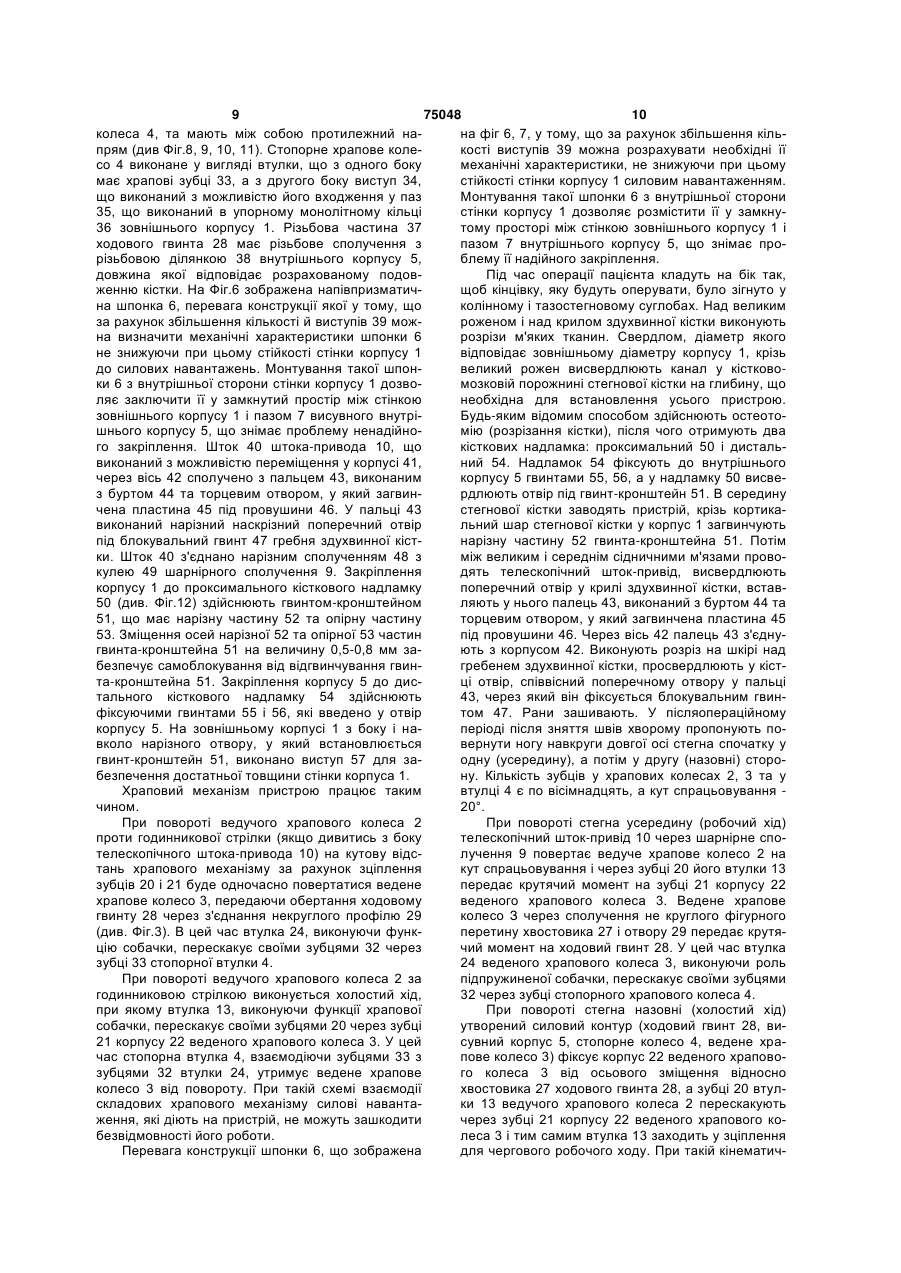

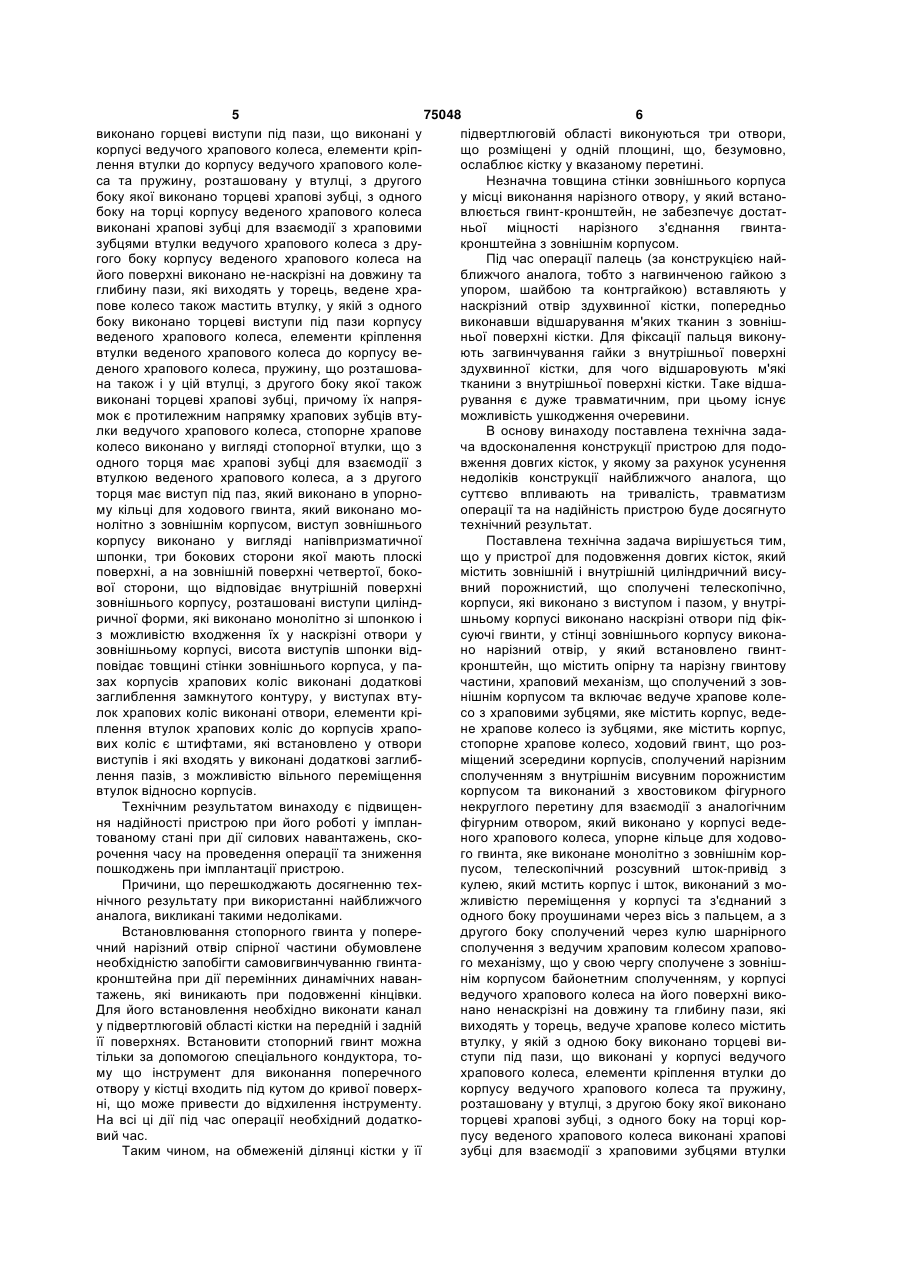

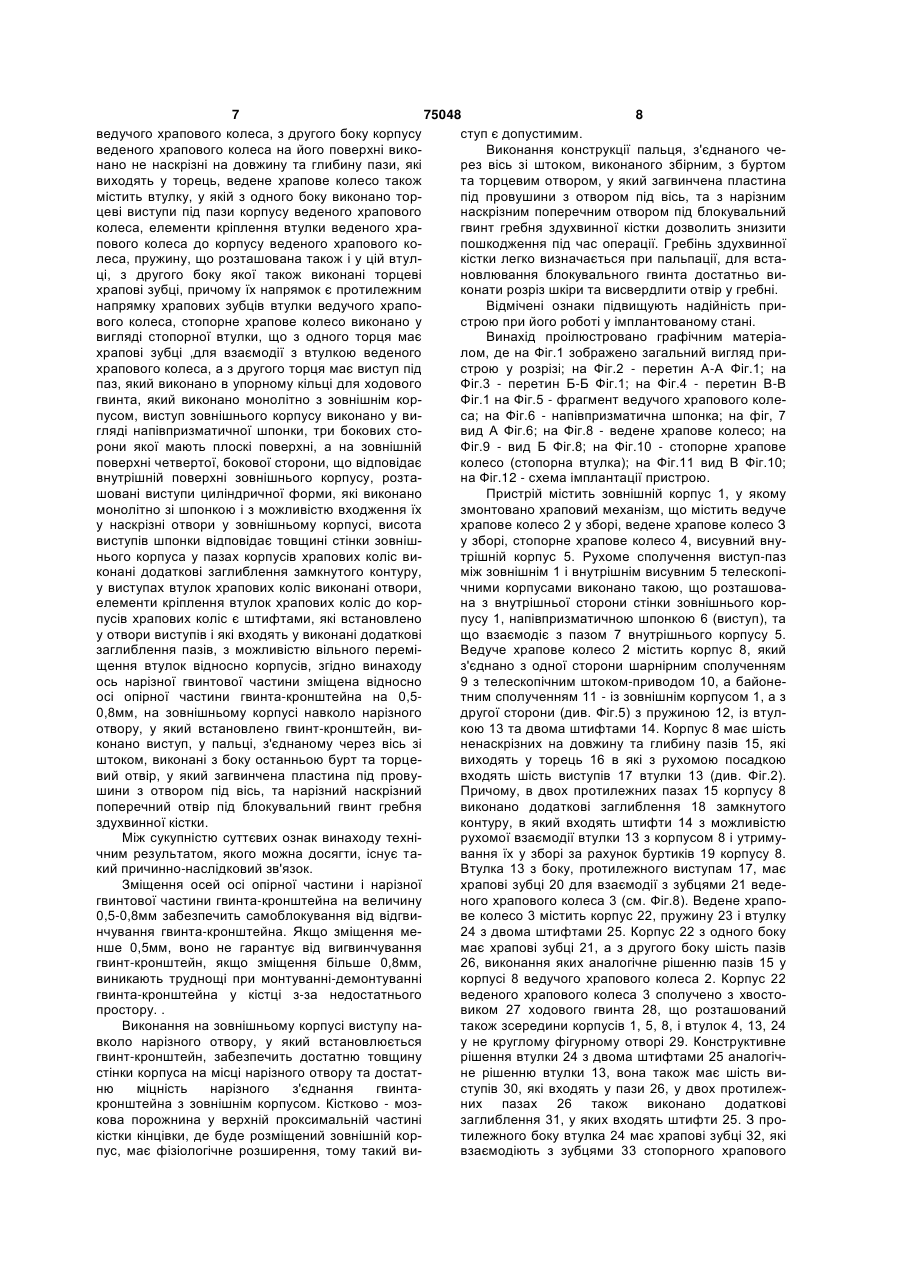

Пристрій для подовження довгих кісток, який містить зовнішній і внутрішній циліндричний висувний порожнистий, що сполучені телескопічно, корпуси, які виконано з виступом і пазом, у внутрішньому корпусі виконано наскрізні отвори під фіксуючі гвинти, у стінці зовнішнього корпусу виконано нарізний отвір, у який встановлено гвинткронштейн, що містить опірну та нарізну гвинтову частини, храповий механізм, що сполучений з зовнішнім корпусом, та включає ведуче храпове колесо з храповими зубцями, яке містить корпус, ведене храпове колесо із зубцями, яке містить корпус, стопорне храпове колесо, ходовий гвинт, що розміщений зсередини корпусів, сполучений нарізним сполученням з внутрішнім висувним порожнистим корпусом та виконаний з хвостовиком фігурного некруглого перерізу для взаємодії з аналогічним фігурним отвором, який виконано у корпусі веденого храпового колеса, упорне кільце для ходового гвинта, яке виконане монолітно з зовнішнім корпусом, телескопічний розсувний шток-привід з кулею, який містить корпус і шток, виконаний з можливістю переміщення у корпусі та з'єднаний з одного боку вушками через вісь з пальцем, а з другого боку сполучений через кулю шарнірного сполучення з ведучим храповим колесом храпового механізму, що у свою чергу сполучене з зовнішнім корпусом байонетним сполученням, у корпусі ведучого храпового колеса на його поверхні виконані ненаскрізні на довжину та глибину пази, які виходять у торець, ведуче храпове колесо містить втулку, у якій з одного боку виконано торцеві виступи під пази, що знаходяться у корпусі ведучого храпового колеса, елементи кріплення втулки до 2 (19) 1 3 75048 4 чена пластина під вушка з отвором під вісь, та льний гвинт гребеня здухвинної кістки. нарізний наскрізний поперечний отвір під блокува Винахід стосується медицини, а саме хірургічних пристроїв для лікування опірно-рухового апарату остеосиптезом. Відомим є найближчий аналог винаходу - пристрій для подовження довгих кісток [патент України 34990 А, А61В17/58, 2001, "Пристрій для подовження довгих кістою"]. Пристрій для подовження довгих кісток містить зовнішній і внутрішній висувний порожнистий, які сполучені телескопічно, циліндричні корпуси, які виконано з виступом і пазом У внутрішньому корпусі виконано наскрізні отвори під фіксуючі гвинти У стінці зовнішнього корпусу виконано нарізний отвір, у який встановлено гвинткронштейн. Гвинт-кронштейн складається з опірної частини, у якій виконано поперечний наскрізний нарізний отвір під стопорний гвинт, та з нарізної гвинтової частини, на яких є співвісними. Пристрій містить храповий механізм, що сполучений з зовнішнім корпусом що включає ведуче храпове колесо з храповими зубцями, яке містить корпус, ведене храпове колесо з зубцями яке містить корпус, стопорне храпове колесо, ходовий гвинт, що розміщений зсередини корпусів, сполучений нарізним сполученням з внутрішнім висувним порожнистим корпусом та виконаний з хвостовиком фігурного некруглого перетину для взаємодії з аналогічним фігурним отвором, який виконано у корпусі веденого храпового колеса, упорне кільце для ходового гвинта, яке виконане монолітно з зовнішнім корпусом, телескопічний розсувний шток-привід з купою, який містить корпус і шток, виконаний з можливістю переміщення у корпусі та з'єднаний з одного боку провушинами через вісь з пальцем, на який у свою чергу нагвинчені гайка з упором, шайбою та контргайкою, а з другого боку сполучений через кулю шарнірного сполучення з ведучим храповим колесом храпового механізму, що у свою чергу сполучене з зовнішнім корпусом байонетним сполученням, у корпуса ведучого храпового колеса на його поверхні виконано не наскрізні на довжину їв глибину пази, які виходять у торець, ведуче храпове колесо містить втулку у якій з одного боку виконано торцеві виступи під пази, що виконані у корпусі ведучого храпового колеса, елементи кріплення втулки до корпусу ведучого храпового колеса та пружину, розташовану у втулці, з другого боку якої виконано торцеві храпові зубці, з одного боку на торці корпусу веденого храпового колеса виконані храпові зубці для взаємодії з храповими зубцями втулки ведучого храпового колеса, з другого боку корпусу веденого храпового колеса на його поверхні виконано не наскрізні на довжину та глибину пази, які виходять у торець, ведене храпове колесо також містить втулку, у якій з одного боку виконано торцеві виступи під пази корпусу веденого храпового колеса, елементи кріплення втулки веденого храпового колеса до корпусу веденого храпового колеса, пружину, що розташована також і у цій втулці, з другого боку якої також виконані торцеві храпові зубці, причому їх напрямок є протилежним напрямку храпових зубців втулки ведучого храпового колеса, стопорне храпове колесо виконано у вигляді стопорної втулки, що з одного торця містить храпові зубці для взаємодії з втулкою веденою храпового колеса, а з другого торця має виступ під паз, який виконано в упорному монолітному кільці зовнішнього корпусу. Виступ зовнішнього корпусу виконано у вигляді напівпризматичної шпонки, три бокових сторони якої миють плоскі поверхні, а на зовнішній поверхні четвертої, бокової сторони, що відповідає внутрішній поверхні зовнішнього корпусу, розташовані виступи циліндричної форми, які виконано монолітно зі шпонкою і з можливістю входження їх у наскрізні отвори у зовнішньому корпусі, висота виступів шпонки відповідає товщині стінки зовнішнього корпусу. У пазах корпусів храпових коліс виконані додаткові заглиблення замкнутого контуру, у виступах втулок храпових коліс виконані отвори, елементи кріплення втулок храпових коліс до корпусів храпових коліс є штифтами, які встановлено у отвори виступів і які входять у виконані додаткові заглиблення пазів з можливістю вільного переміщення втулок відносно корпусів. Ознаками найближчого аналогу, що співпадають з суттєвими ознаками винаходу, у пристрої для подовження довгих кісток є такі: зовнішній і внутрішній циліндричний висувний порожнистий, що сполучені телескопічно, корпуси, які виконано з виступом і пазом, у внутрішньому корпусі виконано наскрізні отвори під фіксуючі гвинти, у стінці зовнішнього корпусу виконано нарізний отвір, у який встановлено гвинт-кронштейн, що містить опірну та нарізну гвинтову частини, храповий механізм, що сполучений з зовнішнім корпусом та включає ведуче храпове колесо з храповими зубцями, яке містить корпус, ведене храпове колесо із зубцями, яке містить корпус, стопорне храпове колесо, ходовий гвинт, що розміщений зсередини корпусів, сполучений нарізним сполученням з внутрішнім висувним порожнистим корпусом та викопаний з хвостовиком фігурного не круглого перегину дня взаємодії з аналогічним фігурним отвором, який виконано у корпусі веденого храпового колеса, упорне кільце для ходового гвинта, яке виконане монолітно з зовнішнім корпусом, телескопічний розсувний шток-привід з кулею який містить корпус і шток, виконаний з можливістю переміщення у корпусі з'єднаний з одного боку провушинами через вісь з пальцем, а з другого боку сполучений через кулю шарнірного сполучення з ведучим храповим колесом храпового механізму, що у свою чергу сполучене з зовнішнім корпусом байонетним сполученням, у корпусі ведучого храпового колеса на його поверхні виконано не наскрізні на довжину та глибину пази, які виходять у торець, ведуче храпове колесо містить втулку, у якій з одного боку 5 75048 6 виконано горцеві виступи під пази, що виконані у підвертлюговій області виконуються три отвори, корпусі ведучого храпового колеса, елементи кріпщо розміщені у одній площині, що, безумовно, лення втулки до корпусу ведучого храпового колеослаблює кістку у вказаному перетині. са та пружину, розташовану у втулці, з другого Незначна товщина стінки зовнішнього корпуса боку якої виконано торцеві храпові зубці, з одного у місці виконання нарізного отвору, у який встанобоку на торці корпусу веденого храпового колеса влюється гвинт-кронштейн, не забезпечує достатвиконані храпові зубці для взаємодії з храповими ньої міцності нарізного з'єднання гвинтазубцями втулки ведучого храпового колеса з друкронштейна з зовнішнім корпусом. гого боку корпусу веденого храпового колеса на Під час операції палець (за конструкцією наййого поверхні виконано не-наскрізні на довжину та ближчого аналога, тобто з нагвинченою гайкою з глибину пази, які виходять у торець, ведене храупором, шайбою та контргайкою) вставляють у пове колесо також мастить втулку, у якій з одного наскрізний отвір здухвинної кістки, попередньо боку виконано торцеві виступи під пази корпусу виконавши відшарування м'яких тканин з зовнішведеного храпового колеса, елементи кріплення ньої поверхні кістки. Для фіксації пальця виконувтулки веденого храпового колеса до корпусу веють загвинчування гайки з внутрішньої поверхні деного храпового колеса, пружину, що розташоваздухвинної кістки, для чого відшаровують м'які на також і у цій втулці, з другого боку якої також тканини з внутрішньої поверхні кістки. Таке відшавиконані торцеві храпові зубці, причому їх напрярування є дуже травматичним, при цьому існує мок є протилежним напрямку храпових зубців втуможливість ушкодження очеревини. лки ведучого храпового колеса, стопорне храпове В основу винаходу поставлена технічна задаколесо виконано у вигляді стопорної втулки, що з ча вдосконалення конструкції пристрою для подоодного торця має храпові зубці для взаємодії з вження довгих кісток, у якому за рахунок усунення втулкою веденого храпового колеса, а з другого недоліків конструкції найближчого аналога, що торця має виступ під паз, який виконано в упорносуттєво впливають на тривалість, травматизм му кільці для ходового гвинта, який виконано мооперації та на надійність пристрою буде досягнуто нолітно з зовнішнім корпусом, виступ зовнішнього технічний результат. корпусу виконано у вигляді напівпризматичної Поставлена технічна задача вирішується тим, шпонки, три бокових сторони якої мають плоскі що у пристрої для подовження довгих кісток, який поверхні, а на зовнішній поверхні четвертої, бокомістить зовнішній і внутрішній циліндричний висувої сторони, що відповідає внутрішній поверхні вний порожнистий, що сполучені телескопічно, зовнішнього корпусу, розташовані виступи циліндкорпуси, які виконано з виступом і пазом, у внутріричної форми, які виконано монолітно зі шпонкою і шньому корпусі виконано наскрізні отвори під фікз можливістю входження їх у наскрізні отвори у суючі гвинти, у стінці зовнішнього корпусу виконазовнішньому корпусі, висота виступів шпонки відно нарізний отвір, у який встановлено гвинтповідає товщині стінки зовнішнього корпуса, у пакронштейн, що містить опірну та нарізну гвинтову зах корпусів храпових коліс виконані додаткові частини, храповий механізм, що сполучений з зовзаглиблення замкнутого контуру, у виступах втунішнім корпусом та включає ведуче храпове колелок храпових коліс виконані отвори, елементи крісо з храповими зубцями, яке містить корпус, ведеплення втулок храпових коліс до корпусів храпоне храпове колесо із зубцями, яке містить корпус, вих коліс є штифтами, які встановлено у отвори стопорне храпове колесо, ходовий гвинт, що розвиступів і які входять у виконані додаткові заглибміщений зсередини корпусів, сполучений нарізним лення пазів, з можливістю вільного переміщення сполученням з внутрішнім висувним порожнистим втулок відносно корпусів. корпусом та виконаний з хвостовиком фігурного Технічним результатом винаходу є підвищеннекруглого перетину для взаємодії з аналогічним ня надійності пристрою при його роботі у імпланфігурним отвором, який виконано у корпусі ведетованому стані при дії силових навантажень, сконого храпового колеса, упорне кільце для ходоворочення часу на проведення операції та зниження го гвинта, яке виконане монолітно з зовнішнім корпошкоджень при імплантації пристрою. пусом, телескопічний розсувний шток-привід з Причини, що перешкоджають досягненню техкулею, який мстить корпус і шток, виконаний з монічного результату при використанні найближчого жливістю переміщення у корпусі та з'єднаний з аналога, викликані такими недоліками. одного боку проушинами через вісь з пальцем, а з Встановлювання стопорного гвинта у попередругого боку сполучений через кулю шарнірного чний нарізний отвір спірної частини обумовлене сполучення з ведучим храповим колесом храповонеобхідністю запобігти самовигвинчуванню гвинтаго механізму, що у свою чергу сполучене з зовнішкронштейна при дії перемінних динамічних наваннім корпусом байонетним сполученням, у корпусі тажень, які виникають при подовженні кінцівки. ведучого храпового колеса на його поверхні викоДля його встановлення необхідно виконати канал нано ненаскрізні на довжину та глибину пази, які у підвертлюговій області кістки на передній і задній виходять у торець, ведуче храпове колесо містить її поверхнях. Встановити стопорний гвинт можна втулку, у якій з одною боку виконано торцеві витільки за допомогою спеціального кондуктора, тоступи під пази, що виконані у корпусі ведучого му що інструмент для виконання поперечного храпового колеса, елементи кріплення втулки до отвору у кістці входить під кутом до кривої поверхкорпусу ведучого храпового колеса та пружину, ні, що може привести до відхилення інструменту. розташовану у втулці, з другою боку якої виконано На всі ці дії під час операції необхідний додаткоторцеві храпові зубці, з одного боку на торці корвий час. пусу веденого храпового колеса виконані храпові Таким чином, на обмеженій ділянці кістки у її зубці для взаємодії з храповими зубцями втулки 7 75048 8 ведучого храпового колеса, з другого боку корпусу ступ є допустимим. веденого храпового колеса на його поверхні викоВиконання конструкції пальця, з'єднаного ченано не наскрізні на довжину та глибину пази, які рез вісь зі штоком, виконаного збірним, з буртом виходять у торець, ведене храпове колесо також та торцевим отвором, у який загвинчена пластина містить втулку, у якій з одного боку виконано торпід провушини з отвором під вісь, та з нарізним цеві виступи під пази корпусу веденого храпового наскрізним поперечним отвором під блокувальний колеса, елементи кріплення втулки веденого храгвинт гребня здухвинної кістки дозволить знизити пового колеса до корпусу веденого храпового копошкодження під час операції. Гребінь здухвинної леса, пружину, що розташована також і у цій втулкістки легко визначається при пальпації, для встаці, з другого боку якої також виконані торцеві новлювання блокувального гвинта достатньо вихрапові зубці, причому їх напрямок є протилежним конати розріз шкіри та висвердлити отвір у гребні. напрямку храпових зубців втулки ведучого храпоВідмічені ознаки підвищують надійність привого колеса, стопорне храпове колесо виконано у строю при його роботі у імплантованому стані. вигляді стопорної втулки, що з одного торця має Винахід проілюстровано графічним матеріахрапові зубці ,для взаємодії з втулкою веденого лом, де на Фіг.1 зображено загальний вигляд прихрапового колеса, а з другого торця має виступ під строю у розрізі; на Фіг.2 - перетин А-А Фіг.1; на паз, який виконано в упорному кільці для ходового Фіг.3 - перетин Б-Б Фіг.1; на Фіг.4 - перетин В-В гвинта, який виконано монолітно з зовнішнім корФіг.1 на Фіг.5 - фрагмент ведучого храпового колепусом, виступ зовнішнього корпусу виконано у виса; на Фіг.6 - напівпризматична шпонка; на фіг, 7 гляді напівпризматичної шпонки, три бокових стовид А Фіг.6; на Фіг.8 - ведене храпове колесо; на рони якої мають плоскі поверхні, а на зовнішній Фіг.9 - вид Б Фіг.8; на Фіг.10 - стопорне храпове поверхні четвертої, бокової сторони, що відповідає колесо (стопорна втулка); на Фіг.11 вид В Фіг.10; внутрішній поверхні зовнішнього корпусу, розтана Фіг.12 - схема імплантації пристрою. шовані виступи циліндричної форми, які виконано Пристрій містить зовнішній корпус 1, у якому монолітно зі шпонкою і з можливістю входження їх змонтовано храповий механізм, що містить ведуче у наскрізні отвори у зовнішньому корпусі, висота храпове колесо 2 у зборі, ведене храпове колесо З виступів шпонки відповідає товщині стінки зовнішу зборі, стопорне храпове колесо 4, висувний внунього корпуса у пазах корпусів храпових коліс витрішній корпус 5. Рухоме сполучення виступ-паз конані додаткові заглиблення замкнутого контуру, між зовнішнім 1 і внутрішнім висувним 5 телескопіу виступах втулок храпових коліс виконані отвори, чними корпусами виконано такою, що розташоваелементи кріплення втулок храпових коліс до корна з внутрішньої сторони стінки зовнішнього корпусів храпових коліс є штифтами, які встановлено пусу 1, напівпризматичною шпонкою 6 (виступ), та у отвори виступів і які входять у виконані додаткові що взаємодіє з пазом 7 внутрішнього корпусу 5. заглиблення пазів, з можливістю вільного переміВедуче храпове колесо 2 містить корпус 8, який щення втулок відносно корпусів, згідно винаходу з'єднано з одної сторони шарнірним сполученням ось нарізної гвинтової частини зміщена відносно 9 з телескопічним штоком-приводом 10, а байонеосі опірної частини гвинта-кронштейна на 0,5тним сполученням 11 - із зовнішнім корпусом 1, а з 0,8мм, на зовнішньому корпусі навколо нарізного другої сторони (див. Фіг.5) з пружиною 12, із втулотвору, у який встановлено гвинт-кронштейн, викою 13 та двома штифтами 14. Корпус 8 має шість конано виступ, у пальці, з'єднаному через вісь зі ненаскрізних на довжину та глибину пазів 15, які штоком, виконані з боку останньою бурт та торцевиходять у торець 16 в які з рухомою посадкою вий отвір, у який загвинчена пластина під провувходять шість виступів 17 втулки 13 (див. Фіг.2). шини з отвором під вісь, та нарізний наскрізний Причому, в двох протилежних пазах 15 корпусу 8 поперечний отвір під блокувальний гвинт гребня виконано додаткові заглиблення 18 замкнутого здухвинної кістки. контуру, в який входять штифти 14 з можливістю Між сукупністю суттєвих ознак винаходу технірухомої взаємодії втулки 13 з корпусом 8 і утримучним результатом, якого можна досягти, існує тавання їх у зборі за рахунок буртиків 19 корпусу 8. кий причинно-наслідковий зв'язок. Втулка 13 з боку, протилежного виступам 17, має Зміщення осей осі опірної частини і нарізної храпові зубці 20 для взаємодії з зубцями 21 ведегвинтової частини гвинта-кронштейна на величину ного храпового колеса 3 (см. Фіг.8). Ведене храпо0,5-0,8мм забезпечить самоблокування від відгвиве колесо 3 містить корпус 22, пружину 23 і втулку нчування гвинта-кронштейна. Якщо зміщення ме24 з двома штифтами 25. Корпус 22 з одного боку нше 0,5мм, воно не гарантує від вигвинчування має храпові зубці 21, а з другого боку шість пазів гвинт-кронштейн, якщо зміщення більше 0,8мм, 26, виконання яких аналогічне рішенню пазів 15 у виникають труднощі при монтуванні-демонтуванні корпусі 8 ведучого храпового колеса 2. Корпус 22 гвинта-кронштейна у кістці з-за недостатнього веденого храпового колеса 3 сполучено з хвостопростору. . виком 27 ходового гвинта 28, що розташований Виконання на зовнішньому корпусі виступу натакож зсередини корпусів 1, 5, 8, і втулок 4, 13, 24 вколо нарізного отвору, у який встановлюється у не круглому фігурному отворі 29. Конструктивне гвинт-кронштейн, забезпечить достатню товщину рішення втулки 24 з двома штифтами 25 аналогічстінки корпуса на місці нарізного отвору та достатне рішенню втулки 13, вона також має шість виню міцність нарізного з'єднання гвинтаступів 30, які входять у пази 26, у двох протилежкронштейна з зовнішнім корпусом. Кістково - мозних пазах 26 також виконано додаткові кова порожнина у верхній проксимальній частині заглиблення 31, у яких входять штифти 25. З прокістки кінцівки, де буде розміщений зовнішній кортилежного боку втулка 24 має храпові зубці 32, які пус, має фізіологічне розширення, тому такий вивзаємодіють з зубцями 33 стопорного храпового 9 75048 10 колеса 4, та мають між собою протилежний нана фіг 6, 7, у тому, що за рахунок збільшення кільпрям (див Фіг.8, 9, 10, 11). Стопорне храпове колекості виступів 39 можна розрахувати необхідні її со 4 виконане у вигляді втулки, що з одного боку механічні характеристики, не знижуючи при цьому має храпові зубці 33, а з другого боку виступ 34, стійкості стінки корпусу 1 силовим навантаженням. що виконаний з можливістю його входження у паз Монтування такої шпонки 6 з внутрішньої сторони 35, що виконаний в упорному монолітному кільці стінки корпусу 1 дозволяє розмістити її у замкну36 зовнішнього корпусу 1. Різьбова частина 37 тому просторі між стінкою зовнішнього корпусу 1 і ходового гвинта 28 має різьбове сполучення з пазом 7 внутрішнього корпусу 5, що знімає прорізьбовою ділянкою 38 внутрішнього корпусу 5, блему її надійного закріплення. довжина якої відповідає розрахованому подовПід час операції пацієнта кладуть на бік так, женню кістки. На Фіг.6 зображена напівпризматичщоб кінцівку, яку будуть оперувати, було зігнуто у на шпонка 6, перевага конструкції якої у тому, що колінному і тазостегновому суглобах. Над великим за рахунок збільшення кількості й виступів 39 можроженом і над крилом здухвинної кістки виконують на визначити механічні характеристики шпонки 6 розрізи м'яких тканин. Свердлом, діаметр якого не знижуючи при цьому стійкості стінки корпусу 1 відповідає зовнішньому діаметру корпусу 1, крізь до силових навантажень. Монтування такої шпонвеликий рожен висвердлюють канал у кістковоки 6 з внутрішньої сторони стінки корпусу 1 дозвомозковій порожнині стегнової кістки на глибину, що ляє заключити її у замкнутий простір між стінкою необхідна для встановлення усього пристрою. зовнішнього корпусу 1 і пазом 7 висувного внутріБудь-яким відомим способом здійснюють остеотошнього корпусу 5, що знімає проблему ненадійномію (розрізання кістки), після чого отримують два го закріплення. Шток 40 штока-привода 10, що кісткових надламка: проксимальний 50 і дистальвиконаний з можливістю переміщення у корпусі 41, ний 54. Надламок 54 фіксують до внутрішнього через вісь 42 сполучено з пальцем 43, виконаним корпусу 5 гвинтами 55, 56, а у надламку 50 висвез буртом 44 та торцевим отвором, у який загвинрдлюють отвір під гвинт-кронштейн 51. В середину чена пластина 45 під провушини 46. У пальці 43 стегнової кістки заводять пристрій, крізь кортикавиконаний нарізний наскрізний поперечний отвір льний шар стегнової кістки у корпус 1 загвинчують під блокувальний гвинт 47 гребня здухвинної кістнарізну частину 52 гвинта-кронштейна 51. Потім ки. Шток 40 з'єднано нарізним сполученням 48 з між великим і середнім сідничними м'язами провокулею 49 шарнірного сполучення 9. Закріплення дять телескопічний шток-привід, висвердлюють корпусу 1 до проксимального кісткового надламку поперечний отвір у крилі здухвинної кістки, встав50 (див. Фіг.12) здійснюють гвинтом-кронштейном ляють у нього палець 43, виконаний з буртом 44 та 51, що має нарізну частину 52 та опірну частину торцевим отвором, у який загвинчена пластина 45 53. Зміщення осей нарізної 52 та опірної 53 частин під провушини 46. Через вісь 42 палець 43 з'єднугвинта-кронштейна 51 на величину 0,5-0,8 мм зають з корпусом 42. Виконують розріз на шкірі над безпечує самоблокування від відгвинчування гвингребенем здухвинної кістки, просвердлюють у кістта-кронштейна 51. Закріплення корпусу 5 до дисці отвір, співвісний поперечному отвору у пальці тального кісткового надламку 54 здійснюють 43, через який він фіксується блокувальним гвинфіксуючими гвинтами 55 і 56, які введено у отвір том 47. Рани зашивають. У післяопераційному корпусу 5. На зовнішньому корпусі 1 з боку і наперіоді після зняття швів хворому пропонують повколо нарізного отвору, у який встановлюється вернути ногу навкруги довгої осі стегна спочатку у гвинт-кронштейн 51, виконано виступ 57 для заодну (усередину), а потім у другу (назовні) сторобезпечення достатньої товщини стінки корпуса 1. ну. Кількість зубців у храпових колесах 2, 3 та у Храповий механізм пристрою працює таким втулці 4 є по вісімнадцять, а кут спрацьовування чином. 20°. При повороті ведучого храпового колеса 2 При повороті стегна усередину (робочий хід) проти годинникової стрілки (якщо дивитись з боку телескопічний шток-привід 10 через шарнірне спотелескопічного штока-привода 10) на кутову відслучення 9 повертає ведуче храпове колесо 2 на тань храпового механізму за рахунок зціплення кут спрацьовування і через зубці 20 його втулки 13 зубців 20 і 21 буде одночасно повертатися ведене передає крутячий момент на зубці 21 корпусу 22 храпове колесо 3, передаючи обертання ходовому веденого храпового колеса 3. Ведене храпове гвинту 28 через з'єднання некруглого профілю 29 колесо З через сполучення не круглого фігурного (див. Фіг.3). В цей час втулка 24, виконуючи функперетину хвостовика 27 і отвору 29 передає крутяцію собачки, перескакує своїми зубцями 32 через чий момент на ходовий гвинт 28. У цей час втулка зубці 33 стопорної втулки 4. 24 веденого храпового колеса 3, виконуючи роль При повороті ведучого храпового колеса 2 за підпружиненої собачки, перескакує своїми зубцями годинниковою стрілкою виконується холостий хід, 32 через зубці стопорного храпового колеса 4. при якому втулка 13, виконуючи функції храпової При повороті стегна назовні (холостий хід) собачки, перескакує своїми зубцями 20 через зубці утворений силовий контур (ходовий гвинт 28, ви21 корпусу 22 веденого храпового колеса 3. У цей сувний корпус 5, стопорне колесо 4, ведене храчас стопорна втулка 4, взаємодіючи зубцями 33 з пове колесо 3) фіксує корпус 22 веденого храповозубцями 32 втулки 24, утримує ведене храпове го колеса 3 від осьового зміщення відносно колесо 3 від повороту. При такій схемі взаємодії хвостовика 27 ходового гвинта 28, а зубці 20 втулскладових храпового механізму силові навантаки 13 ведучого храпового колеса 2 перескакують ження, які діють на пристрій, не можуть зашкодити через зубці 21 корпусу 22 веденого храпового кобезвідмовності його роботи. леса 3 і тим самим втулка 13 заходить у зціплення Перевага конструкції шпонки 6, що зображена для чергового робочого ходу. При такій кінематич 11 75048 12 ній схемі храпового механізму корпус веденого корпусу 5 телескопічний шток-привід 10 може бути храпового колеса 22 силами тертя постійно є фіквидаленим. Для того у області крила здухвинної сованим проти осьового зміщення як під час робокістки роблять розріз до 2-3см, роз'єднують сполучого, так і під час холостого ходу храпового мехачення пальця 43 телескопічного штока-привода 10 нізму. Функції переміщення виконуються втулками з блокувальним гвинтом 47 і пластиною 45 та ви13 і 24, що змонтовані поза зоною дії силового гвинчують шток 40 з кулі 49. Після дозрівання дисконтуру. тракційного регенерату (коли утворена у результаКількість пар поворотів за добу вибирають у ті подовження кісткова мозоля окріпне до залежності від темпу подовження та відстані різьщільності кістки) пристрій видаляється з кістки як бової частини 37 ходового гвинта 28. Якщо темп звичайний внутрішньокістковий фиксатор, для чоподовження 1мм у добу, відстань різьби 1мм, то у ло видаляють гвинт-кронштейн 51 та фіксуючі гвидобу необхідно зробити 18 пар поворотів. Після нти 55, 56 і виконують розріз у області великого подовження на розраховану довжину наприклад, рожена. 10см, що відповідає довжині різьбової ділянки 38 13 Комп’ютерна верстка О.Воробєй 75048 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
