Оптоелектронний пристрій порівняння чисел

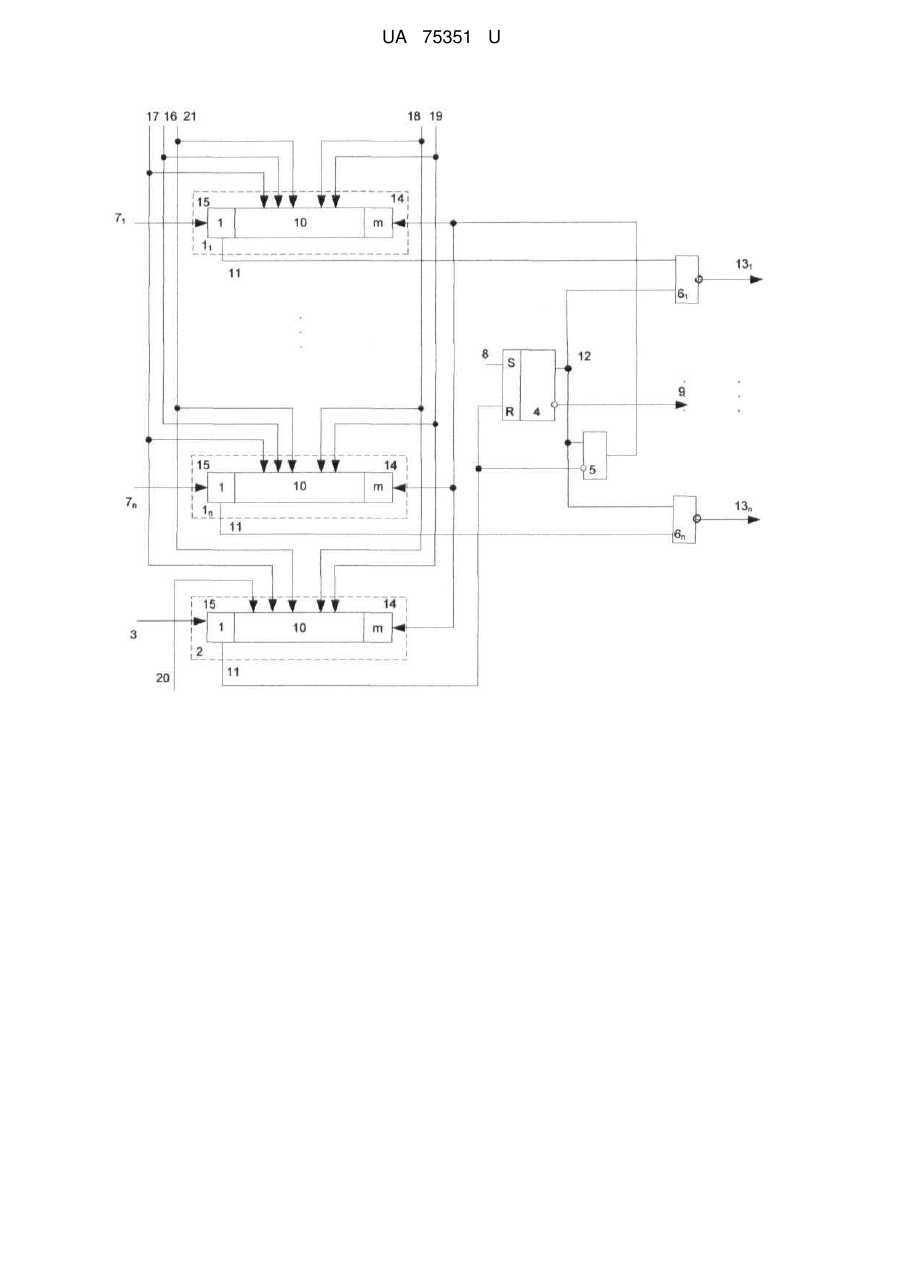

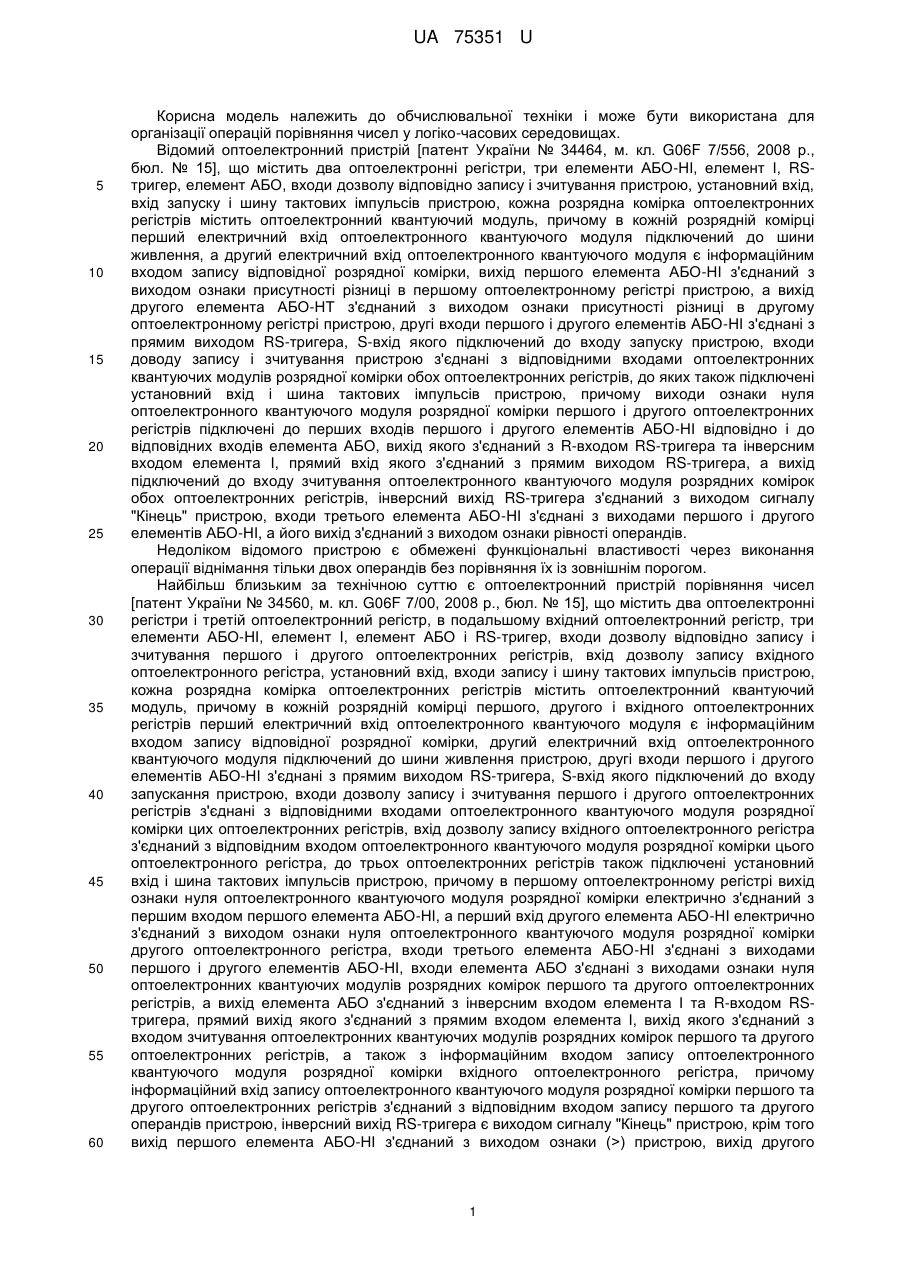

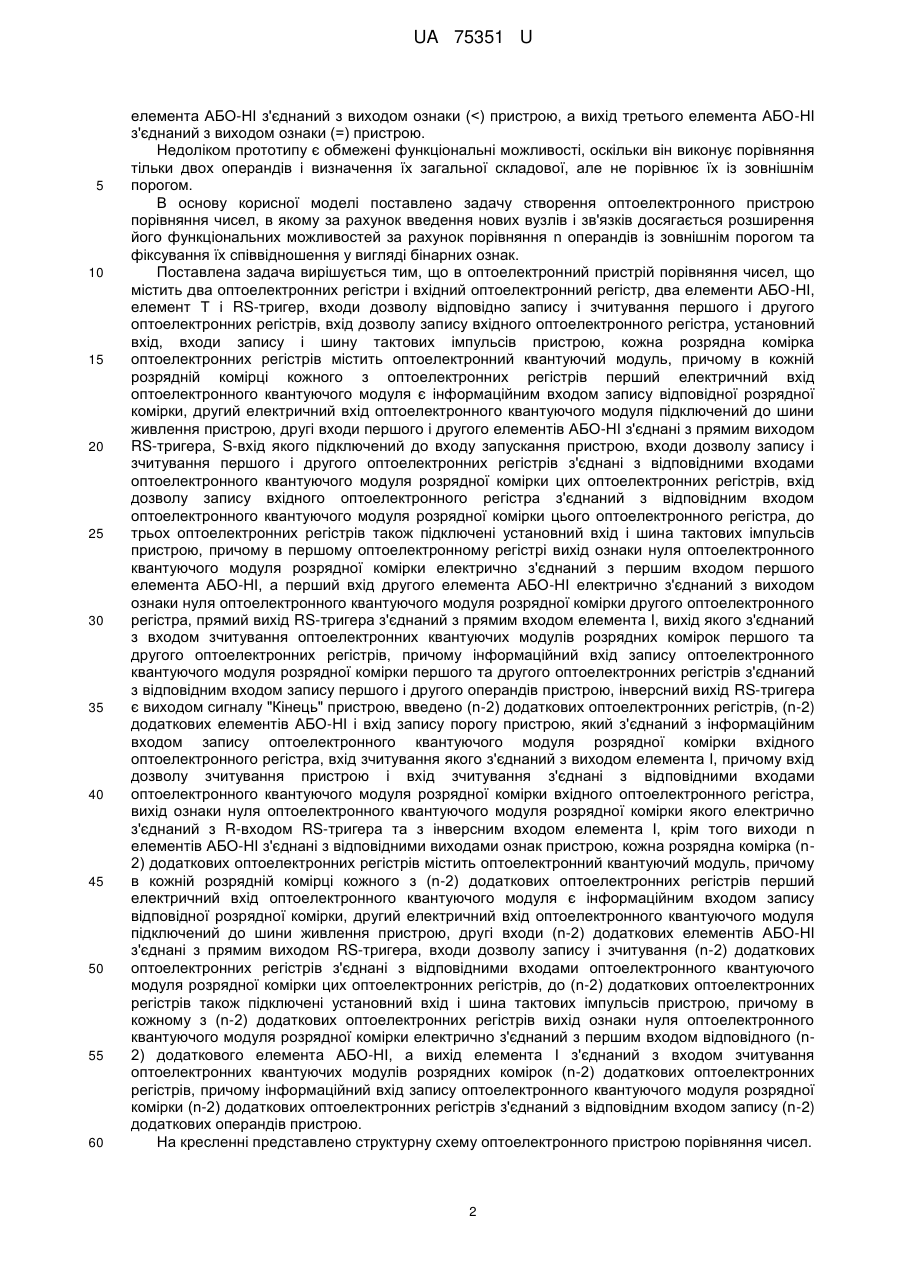

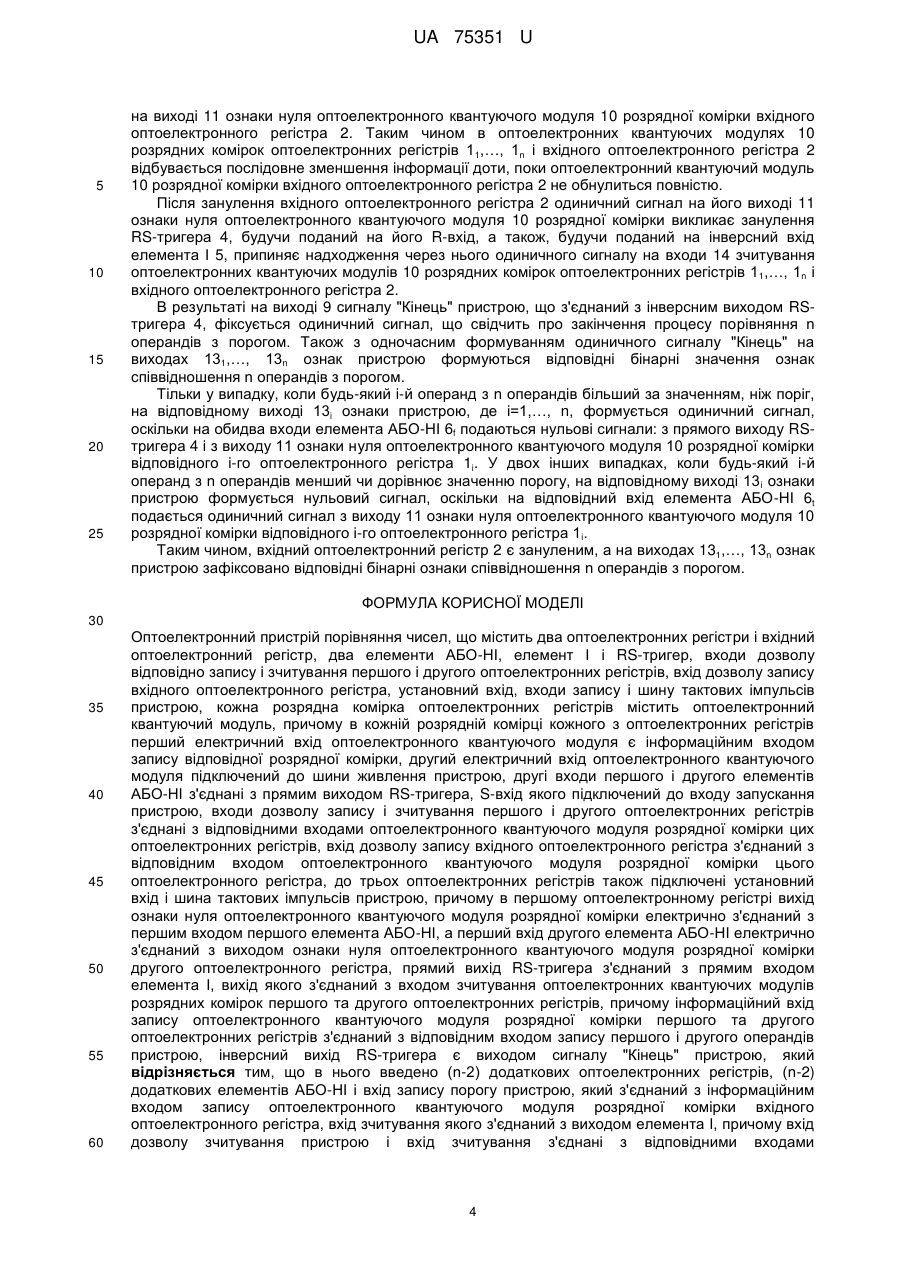

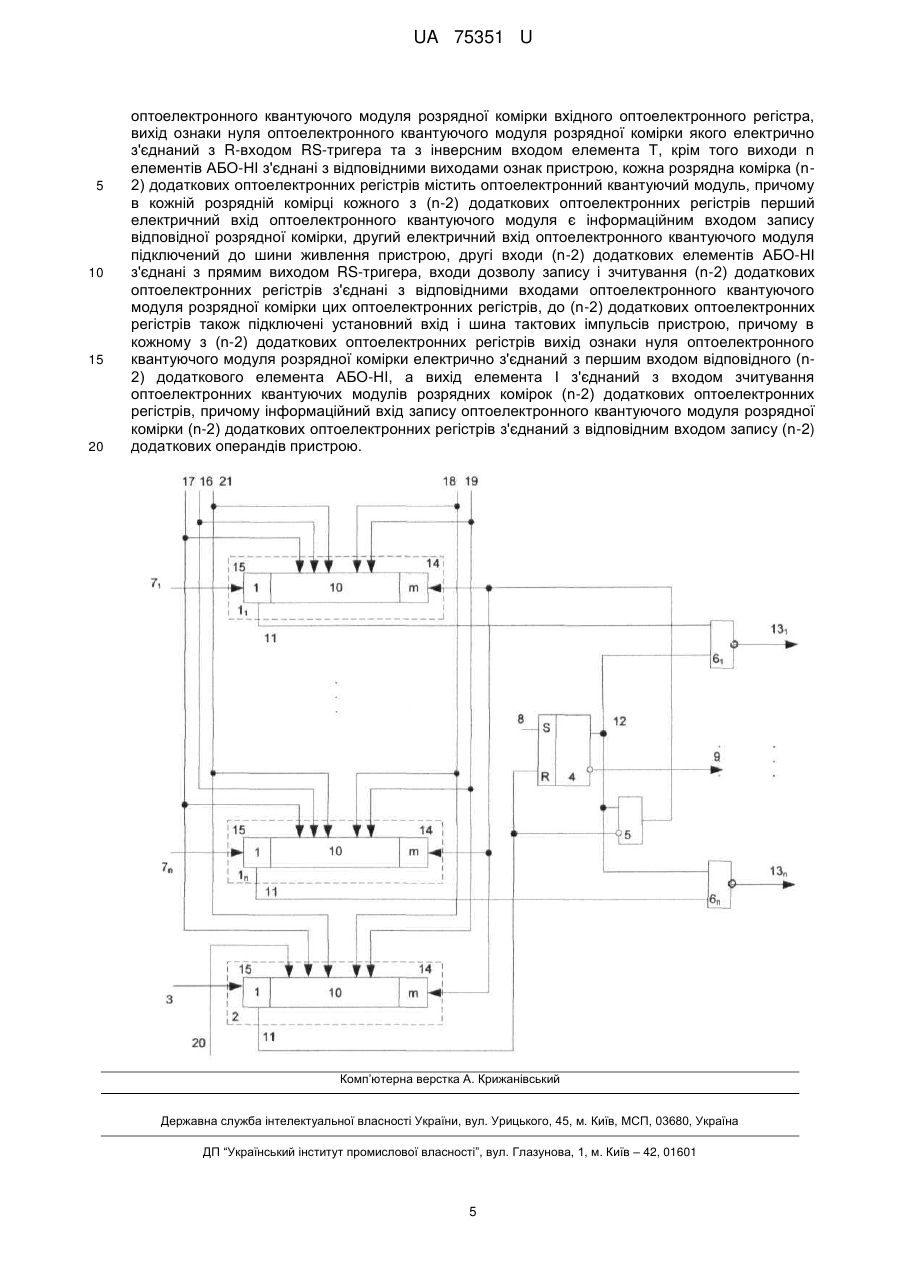

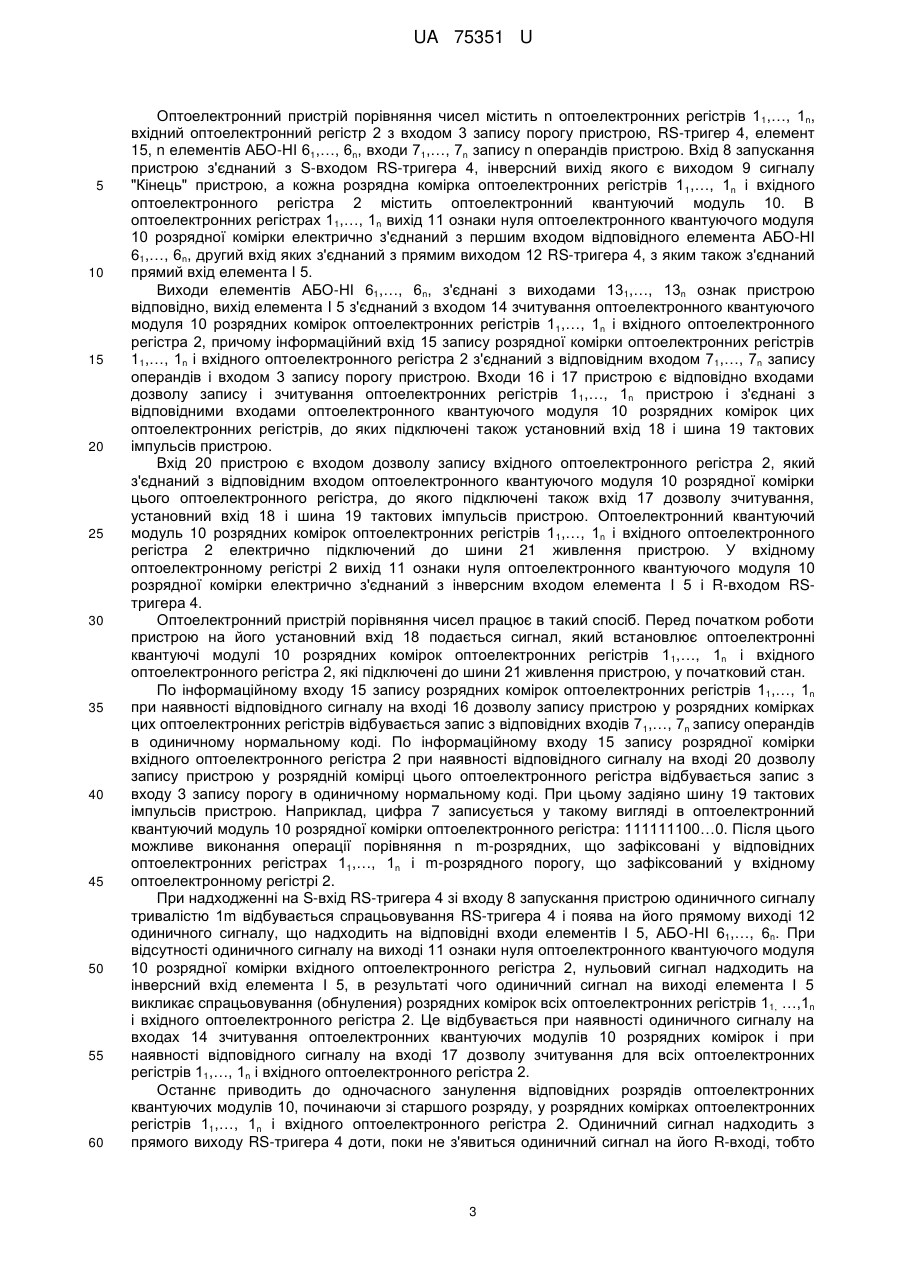

Реферат: UA 75351 U UA 75351 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і може бути використана для організації операцій порівняння чисел у логіко-часових середовищах. Відомий оптоелектронний пристрій [патент України № 34464, м. кл. G06F 7/556, 2008 р., бюл. № 15], що містить два оптоелектронні регістри, три елементи АБО-НІ, елемент І, RSтригер, елемент АБО, входи дозволу відповідно запису і зчитування пристрою, установний вхід, вхід запуску і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці перший електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення, а другий електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, вихід першого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці в першому оптоелектронному регістрі пристрою, а вихід другого елемента АБО-НТ з'єднаний з виходом ознаки присутності різниці в другому оптоелектронному регістрі пристрою, другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, S-вхід якого підключений до входу запуску пристрою, входи доводу запису і зчитування пристрою з'єднані з відповідними входами оптоелектронних квантуючих модулів розрядної комірки обох оптоелектронних регістрів, до яких також підключені установний вхід і шина тактових імпульсів пристрою, причому виходи ознаки нуля оптоелектронного квантуючого модуля розрядної комірки першого і другого оптоелектронних регістрів підключені до перших входів першого і другого елементів АБО-НІ відповідно і до відповідних входів елемента АБО, вихід якого з'єднаний з R-входом RS-тригера та інверсним входом елемента І, прямий вхід якого з'єднаний з прямим виходом RS-тригера, а вихід підключений до входу зчитування оптоелектронного квантуючого модуля розрядних комірок обох оптоелектронних регістрів, інверсний вихід RS-тригера з'єднаний з виходом сигналу "Кінець" пристрою, входи третього елемента АБО-НІ з'єднані з виходами першого і другого елементів АБО-НІ, а його вихід з'єднаний з виходом ознаки рівності операндів. Недоліком відомого пристрою є обмежені функціональні властивості через виконання операції віднімання тільки двох операндів без порівняння їх із зовнішнім порогом. Найбільш близьким за технічною суттю є оптоелектронний пристрій порівняння чисел [патент України № 34560, м. кл. G06F 7/00, 2008 р., бюл. № 15], що містить два оптоелектронні регістри і третій оптоелектронний регістр, в подальшому вхідний оптоелектронний регістр, три елементи АБО-НІ, елемент І, елемент АБО і RS-тригер, входи дозволу відповідно запису і зчитування першого і другого оптоелектронних регістрів, вхід дозволу запису вхідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці першого, другого і вхідного оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, S-вхід якого підключений до входу запускання пристрою, входи дозволу запису і зчитування першого і другого оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису вхідного оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до трьох оптоелектронних регістрів також підключені установний вхід і шина тактових імпульсів пристрою, причому в першому оптоелектронному регістрі вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з першим входом першого елемента АБО-НІ, а перший вхід другого елемента АБО-НІ електрично з'єднаний з виходом ознаки нуля оптоелектронного квантуючого модуля розрядної комірки другого оптоелектронного регістра, входи третього елемента АБО-НІ з'єднані з виходами першого і другого елементів АБО-НІ, входи елемента АБО з'єднані з виходами ознаки нуля оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а вихід елемента АБО з'єднаний з інверсним входом елемента І та R-входом RSтригера, прямий вихід якого з'єднаний з прямим входом елемента І, вихід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок першого та другого оптоелектронних регістрів, а також з інформаційним входом запису оптоелектронного квантуючого модуля розрядної комірки вхідного оптоелектронного регістра, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки першого та другого оптоелектронних регістрів з'єднаний з відповідним входом запису першого та другого операндів пристрою, інверсний вихід RS-тригера є виходом сигналу "Кінець" пристрою, крім того вихід першого елемента АБО-НІ з'єднаний з виходом ознаки (>) пристрою, вихід другого 1 UA 75351 U 5 10 15 20 25 30 35 40 45 50 55 60 елемента АБО-НІ з'єднаний з виходом ознаки (
