Пристрій для обробки деталей у вільних абразивах
Номер патенту: 76764
Опубліковано: 10.01.2013
Автори: Левинська Ірина Маратівна, Ясуник Світлана Миколаївна, Зуєв Олександр Сергійович
Формула / Реферат
Пристрій для обробки деталей у вільних абразивах, виконаний у вигляді робочої камери з шпинделем оброблюваної деталі, що містить опорно-газорозподільну решітку з розташованим на ній шаром вільного абразиву, джерело подачі повітря та трубопровід, встановлений у робочу камеру та частково занурений у абразивний шар, нижній торець трубопроводу, оснащений вхідним пристроєм, який відрізняється тим, що робочу камеру оснащено механізмом переміщення трубопроводу вздовж її бокових стінок, а вхідний пристрій трубопроводу є змінним.
Текст

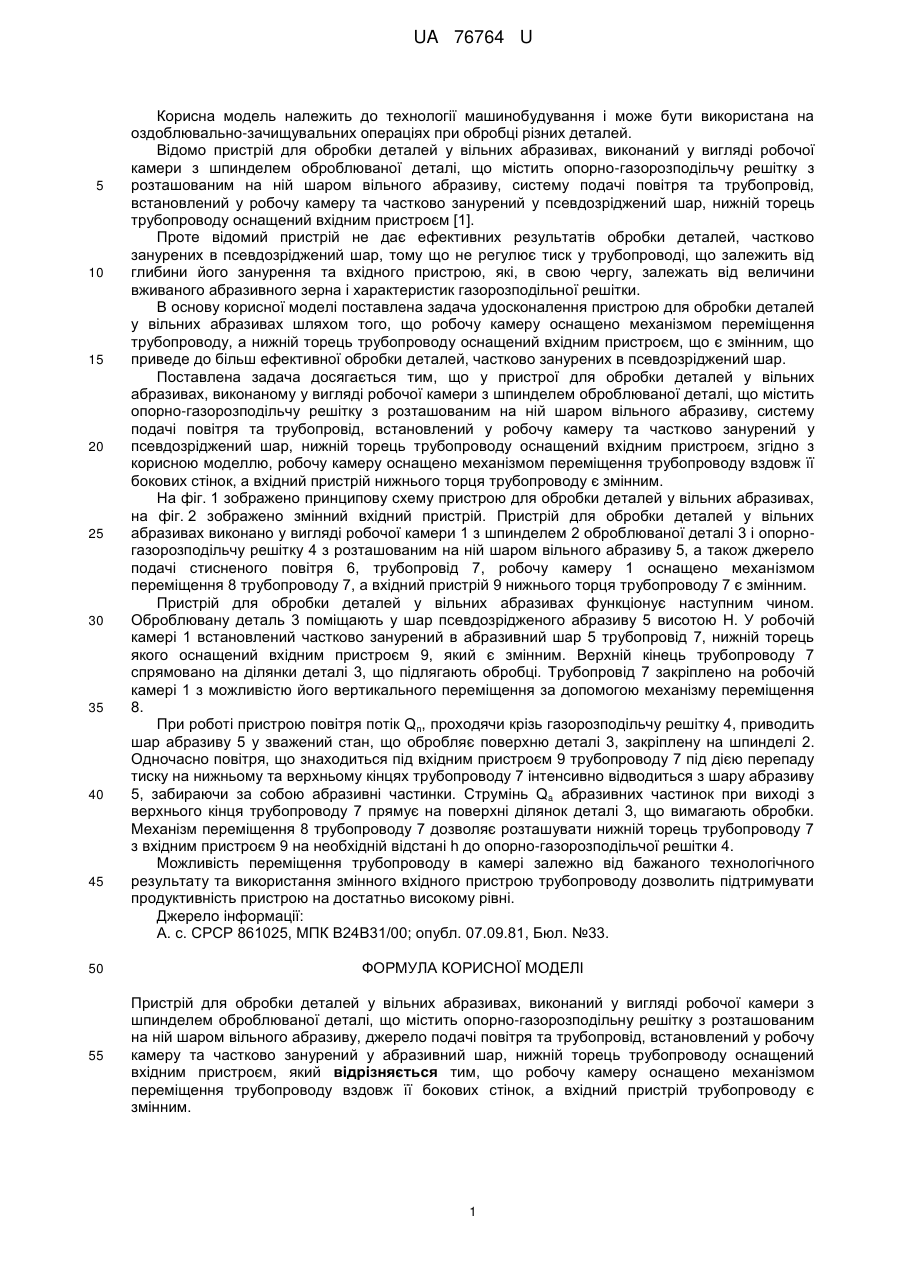

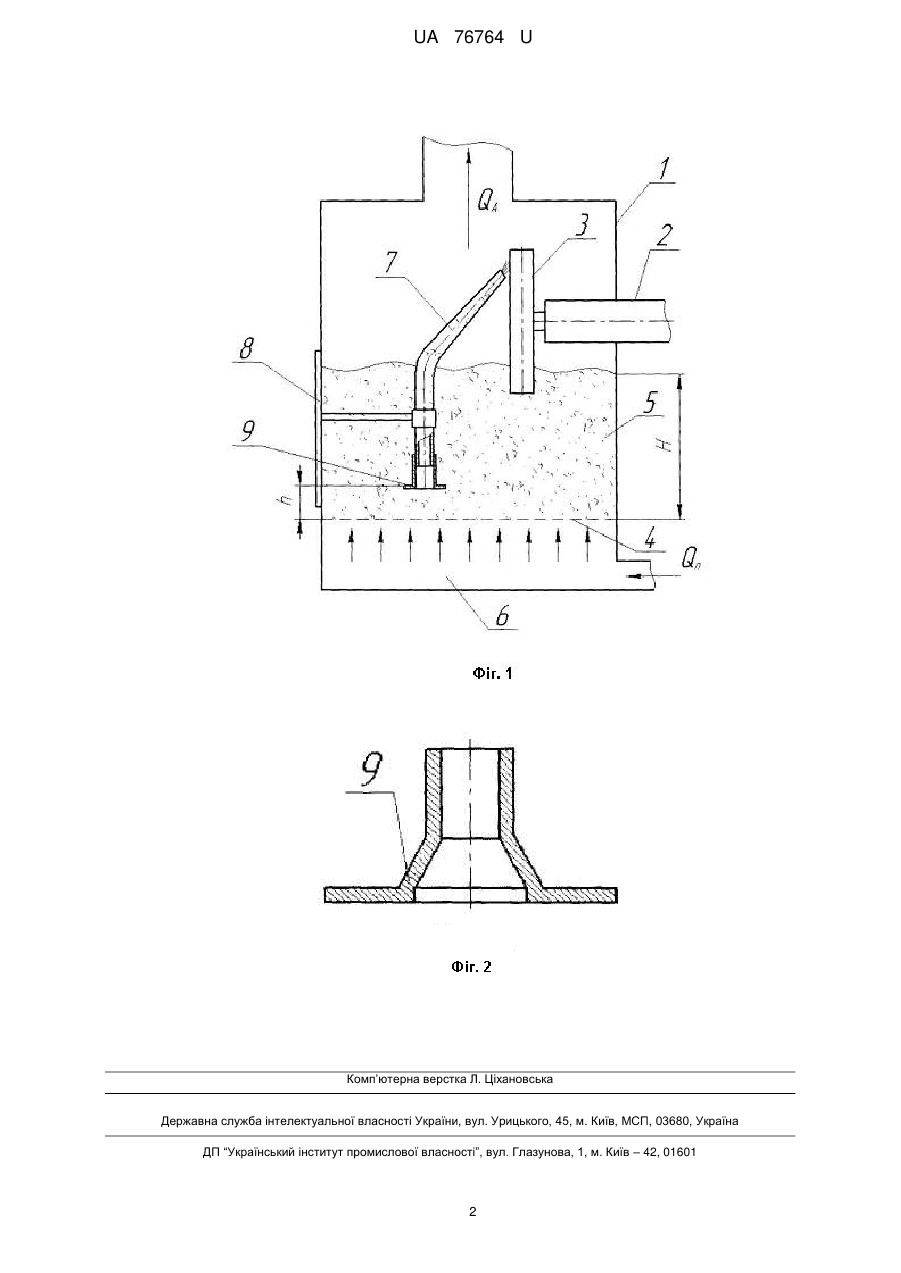

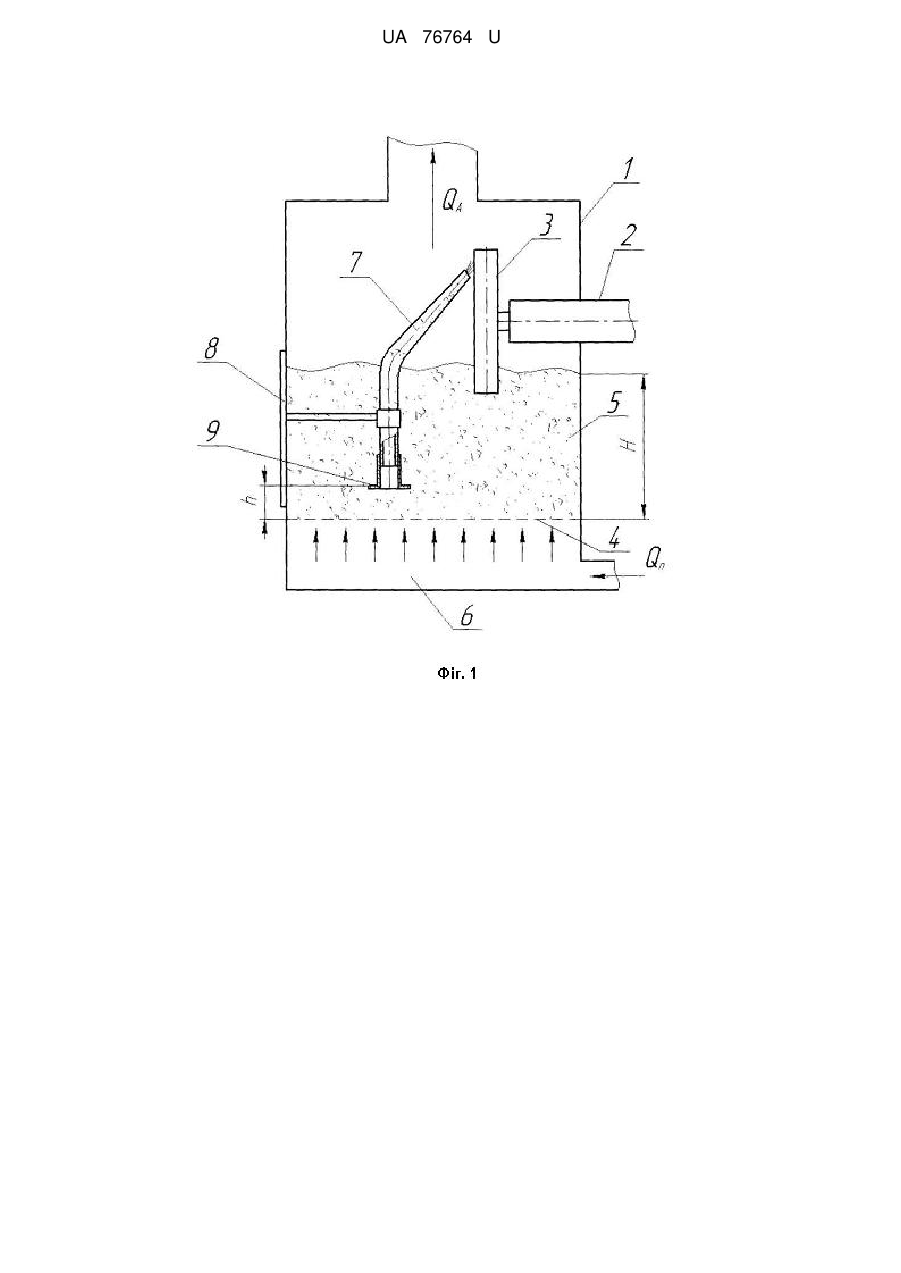

Реферат: Пристрій для обробки деталей у вільних абразивах, виконаний у вигляді робочої камери з шпинделем оброблюваної деталі, містить опорно-газорозподільчу решітку з розташованим на ній шаром вільного абразиву, джерело подачі повітря та трубопровід, встановлений у робочу камеру та частково занурений у абразивний шар, нижній торець трубопроводу оснащений вхідним пристроєм. Робочу камеру оснащено механізмом переміщення трубопроводу вздовж її бокових стінок, а вхідний пристрій трубопроводу є змінним. UA 76764 U (54) ПРИСТРІЙ ДЛЯ ОБРОБКИ ДЕТАЛЕЙ У ВІЛЬНИХ АБРАЗИВАХ UA 76764 U UA 76764 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технології машинобудування і може бути використана на оздоблювально-зачищувальних операціях при обробці різних деталей. Відомо пристрій для обробки деталей у вільних абразивах, виконаний у вигляді робочої камери з шпинделем оброблюваної деталі, що містить опорно-газорозподільчу решітку з розташованим на ній шаром вільного абразиву, систему подачі повітря та трубопровід, встановлений у робочу камеру та частково занурений у псевдозріджений шар, нижній торець трубопроводу оснащений вхідним пристроєм [1]. Проте відомий пристрій не дає ефективних результатів обробки деталей, частково занурених в псевдозріджений шар, тому що не регулює тиск у трубопроводі, що залежить від глибини його занурення та вхідного пристрою, які, в свою чергу, залежать від величини вживаного абразивного зерна і характеристик газорозподільної решітки. В основу корисної моделі поставлена задача удосконалення пристрою для обробки деталей у вільних абразивах шляхом того, що робочу камеру оснащено механізмом переміщення трубопроводу, а нижній торець трубопроводу оснащений вхідним пристроєм, що є змінним, що приведе до більш ефективної обробки деталей, частково занурених в псевдозріджений шар. Поставлена задача досягається тим, що у пристрої для обробки деталей у вільних абразивах, виконаному у вигляді робочої камери з шпинделем оброблюваної деталі, що містить опорно-газорозподільчу решітку з розташованим на ній шаром вільного абразиву, систему подачі повітря та трубопровід, встановлений у робочу камеру та частково занурений у псевдозріджений шар, нижній торець трубопроводу оснащений вхідним пристроєм, згідно з корисною моделлю, робочу камеру оснащено механізмом переміщення трубопроводу вздовж її бокових стінок, а вхідний пристрій нижнього торця трубопроводу є змінним. На фіг. 1 зображено принципову схему пристрою для обробки деталей у вільних абразивах, на фіг. 2 зображено змінний вхідний пристрій. Пристрій для обробки деталей у вільних абразивах виконано у вигляді робочої камери 1 з шпинделем 2 оброблюваної деталі 3 і опорногазорозподільчу решітку 4 з розташованим на ній шаром вільного абразиву 5, а також джерело подачі стисненого повітря 6, трубопровід 7, робочу камеру 1 оснащено механізмом переміщення 8 трубопроводу 7, а вхідний пристрій 9 нижнього торця трубопроводу 7 є змінним. Пристрій для обробки деталей у вільних абразивах функціонує наступним чином. Оброблювану деталь 3 поміщають у шар псевдозрідженого абразиву 5 висотою Н. У робочій камері 1 встановлений частково занурений в абразивний шар 5 трубопровід 7, нижній торець якого оснащений вхідним пристроєм 9, який є змінним. Верхній кінець трубопроводу 7 спрямовано на ділянки деталі 3, що підлягають обробці. Трубопровід 7 закріплено на робочій камері 1 з можливістю його вертикального переміщення за допомогою механізму переміщення 8. При роботі пристрою повітря потік Q п, проходячи крізь газорозподільчу решітку 4, приводить шар абразиву 5 у зважений стан, що обробляє поверхню деталі 3, закріплену на шпинделі 2. Одночасно повітря, що знаходиться під вхідним пристроєм 9 трубопроводу 7 під дією перепаду тиску на нижньому та верхньому кінцях трубопроводу 7 інтенсивно відводиться з шару абразиву 5, забираючи за собою абразивні частинки. Струмінь Qa абразивних частинок при виході з верхнього кінця трубопроводу 7 прямує на поверхні ділянок деталі 3, що вимагають обробки. Механізм переміщення 8 трубопроводу 7 дозволяє розташувати нижній торець трубопроводу 7 з вхідним пристроєм 9 на необхідній відстані h до опорно-газорозподільчої решітки 4. Можливість переміщення трубопроводу в камері залежно від бажаного технологічного результату та використання змінного вхідного пристрою трубопроводу дозволить підтримувати продуктивність пристрою на достатньо високому рівні. Джерело інформації: А. с. СРСР 861025, МПК В24В31/00; опубл. 07.09.81, Бюл. №33. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для обробки деталей у вільних абразивах, виконаний у вигляді робочої камери з шпинделем оброблюваної деталі, що містить опорно-газорозподільну решітку з розташованим на ній шаром вільного абразиву, джерело подачі повітря та трубопровід, встановлений у робочу камеру та частково занурений у абразивний шар, нижній торець трубопроводу оснащений вхідним пристроєм, який відрізняється тим, що робочу камеру оснащено механізмом переміщення трубопроводу вздовж її бокових стінок, а вхідний пристрій трубопроводу є змінним. 1 UA 76764 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for machining parts in free abrasives
Автори англійськоюZuiev Oleksandr Serhiiovych, Levynska Iryna Marativna, Yasunik Svitlana Mykolaivna
Назва патенту російськоюУстройство для обработки деталей в свободных абразивах
Автори російськоюЗуев Александр Сергеевич, Левинская Ирина Маратовна, Ясуник Светлана Николаевна
МПК / Мітки
МПК: B24B 31/00
Мітки: деталей, пристрій, абразивах, вільних, обробки
