Ємність для вирощування рослин

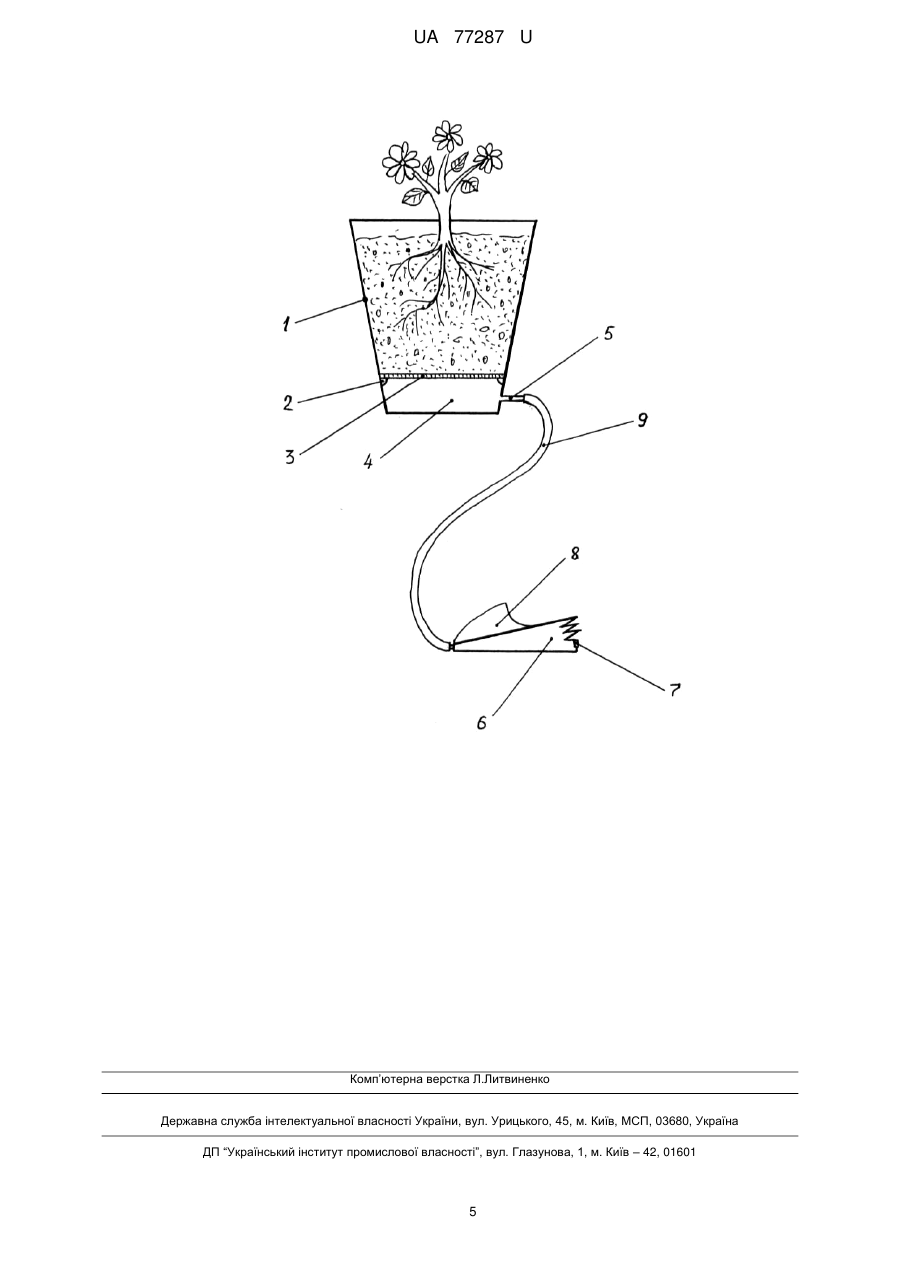

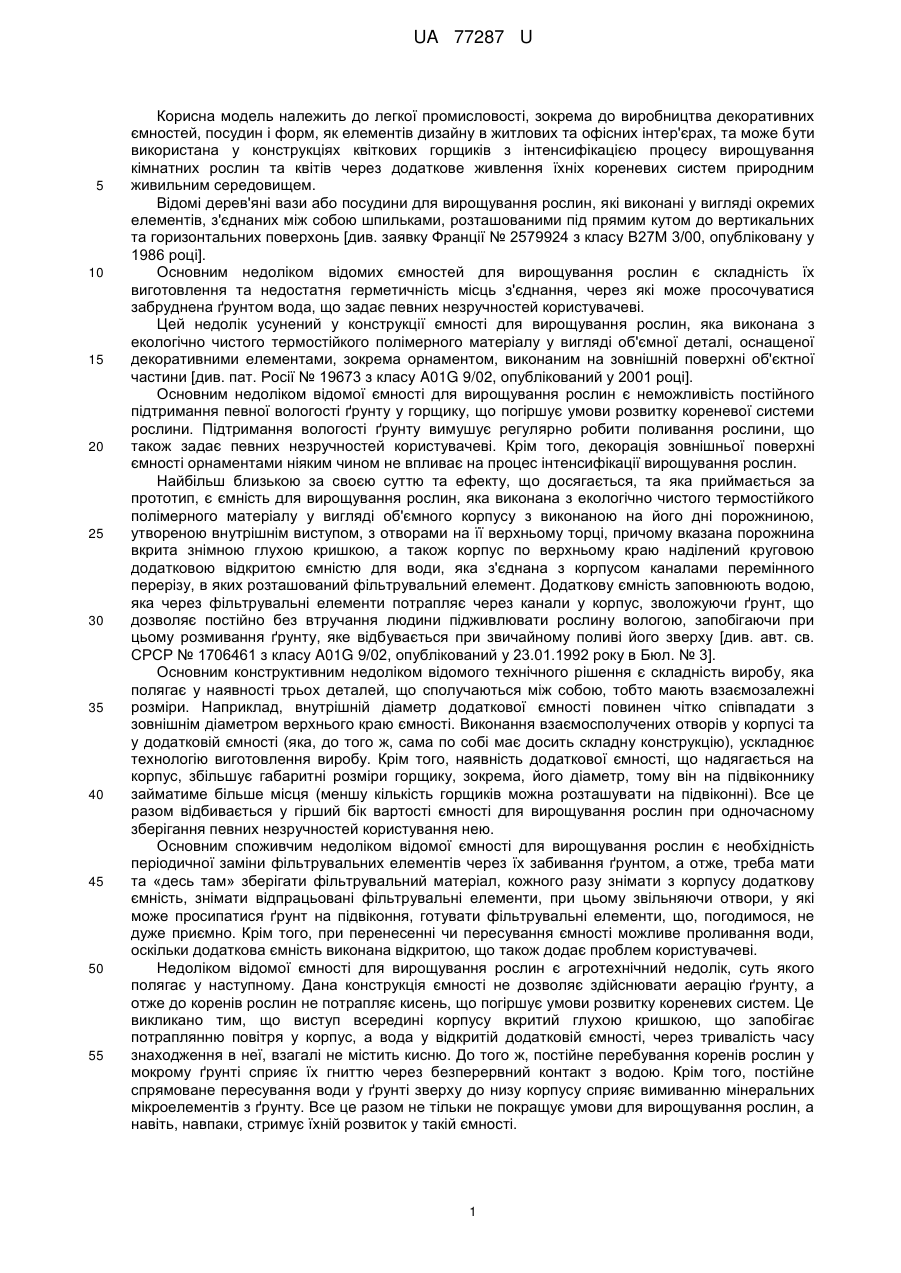

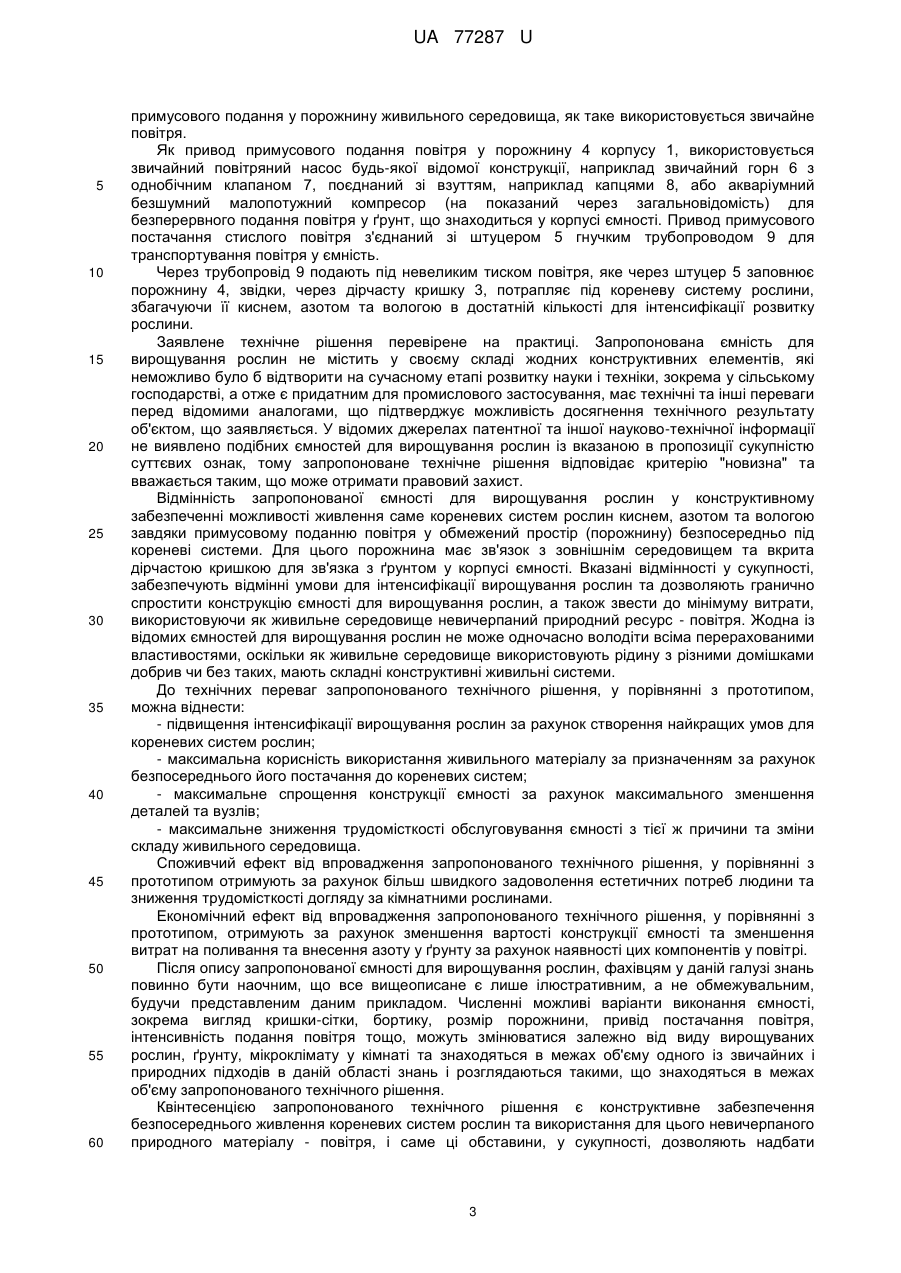

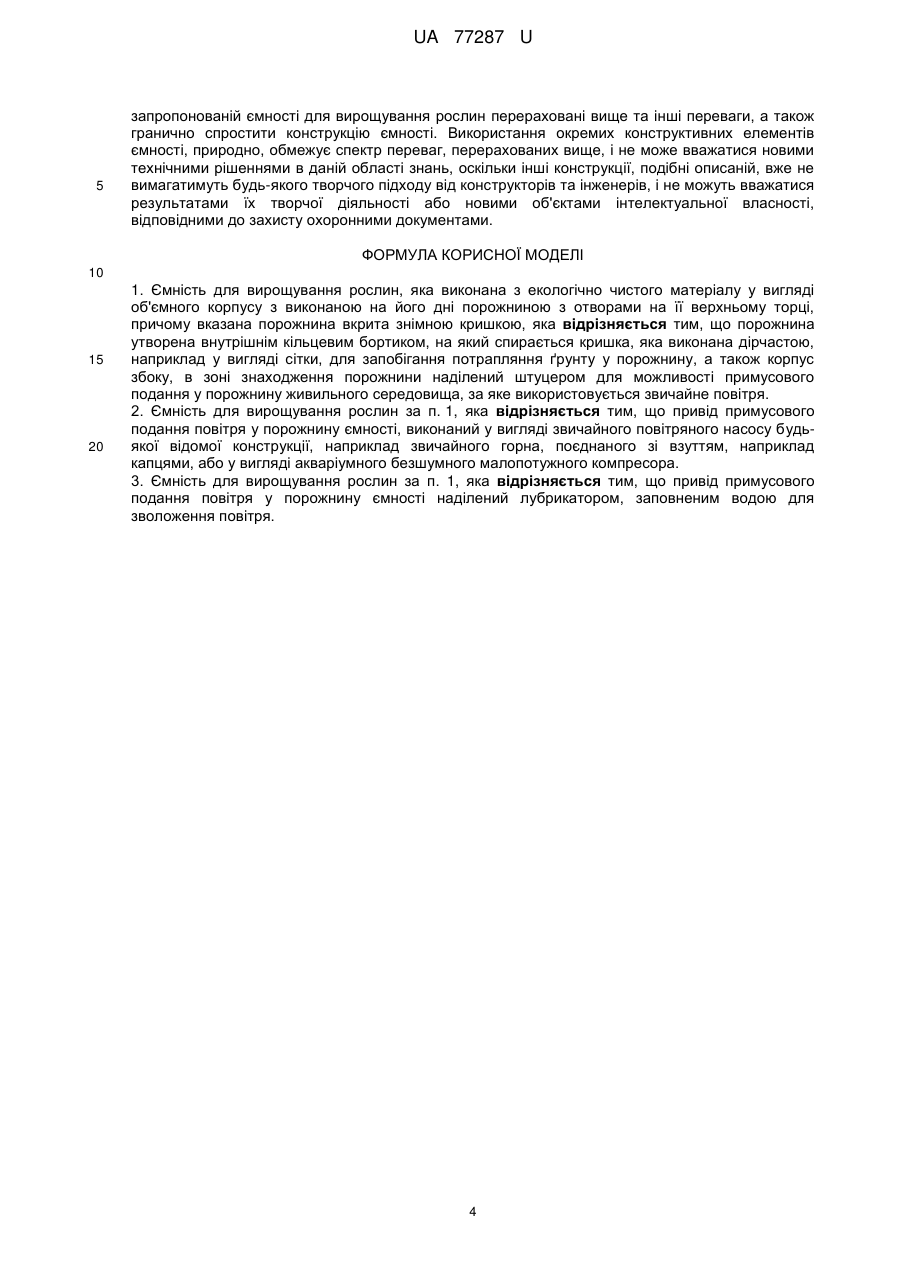

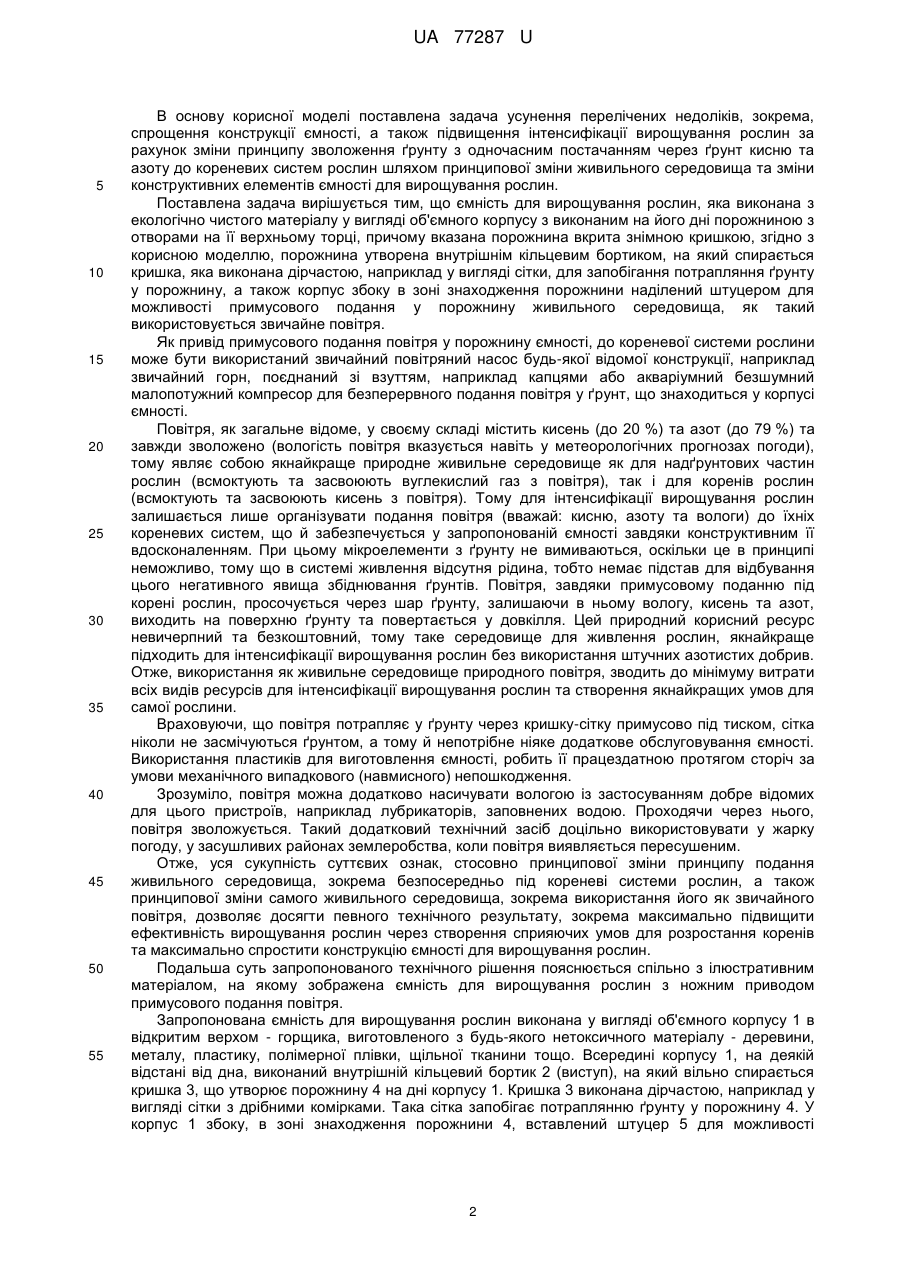

Реферат: UA 77287 U UA 77287 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, зокрема до виробництва декоративних ємностей, посудин і форм, як елементів дизайну в житлових та офісних інтер'єрах, та може бути використана у конструкціях квіткових горщиків з інтенсифікацією процесу вирощування кімнатних рослин та квітів через додаткове живлення їхніх кореневих систем природним живильним середовищем. Відомі дерев'яні вази або посудини для вирощування рослин, які виконані у вигляді окремих елементів, з'єднаних між собою шпильками, розташованими під прямим кутом до вертикальних та горизонтальних поверхонь [див. заявку Франції № 2579924 з класу В27М 3/00, опубліковану у 1986 році]. Основним недоліком відомих ємностей для вирощування рослин є складність їх виготовлення та недостатня герметичність місць з'єднання, через які може просочуватися забруднена ґрунтом вода, що задає певних незручностей користувачеві. Цей недолік усунений у конструкції ємності для вирощування рослин, яка виконана з екологічно чистого термостійкого полімерного матеріалу у вигляді об'ємної деталі, оснащеної декоративними елементами, зокрема орнаментом, виконаним на зовнішній поверхні об'єктної частини [див. пат. Росії № 19673 з класу A01G 9/02, опублікований у 2001 році]. Основним недоліком відомої ємності для вирощування рослин є неможливість постійного підтримання певної вологості ґрунту у горщику, що погіршує умови розвитку кореневої системи рослини. Підтримання вологості ґрунту вимушує регулярно робити поливання рослини, що також задає певних незручностей користувачеві. Крім того, декорація зовнішньої поверхні ємності орнаментами ніяким чином не впливає на процес інтенсифікації вирощування рослин. Найбільш близькою за своєю суттю та ефекту, що досягається, та яка приймається за прототип, є ємність для вирощування рослин, яка виконана з екологічно чистого термостійкого полімерного матеріалу у вигляді об'ємного корпусу з виконаною на його дні порожниною, утвореною внутрішнім виступом, з отворами на її верхньому торці, причому вказана порожнина вкрита знімною глухою кришкою, а також корпус по верхньому краю наділений круговою додатковою відкритою ємністю для води, яка з'єднана з корпусом каналами перемінного перерізу, в яких розташований фільтрувальний елемент. Додаткову ємність заповнюють водою, яка через фільтрувальні елементи потрапляє через канали у корпус, зволожуючи ґрунт, що дозволяє постійно без втручання людини підживлювати рослину вологою, запобігаючи при цьому розмивання ґрунту, яке відбувається при звичайному поливі його зверху [див. авт. св. СРСР № 1706461 з класу A01G 9/02, опублікований у 23.01.1992 року в Бюл. № 3]. Основним конструктивним недоліком відомого технічного рішення є складність виробу, яка полягає у наявності трьох деталей, що сполучаються між собою, тобто мають взаємозалежні розміри. Наприклад, внутрішній діаметр додаткової ємності повинен чітко співпадати з зовнішнім діаметром верхнього краю ємності. Виконання взаємосполучених отворів у корпусі та у додатковій ємності (яка, до того ж, сама по собі має досить складну конструкцію), ускладнює технологію виготовлення виробу. Крім того, наявність додаткової ємності, що надягається на корпус, збільшує габаритні розміри горщику, зокрема, його діаметр, тому він на підвіконнику займатиме більше місця (меншу кількість горщиків можна розташувати на підвіконні). Все це разом відбивається у гірший бік вартості ємності для вирощування рослин при одночасному зберігання певних незручностей користування нею. Основним споживчим недоліком відомої ємності для вирощування рослин є необхідність періодичної заміни фільтрувальних елементів через їх забивання ґрунтом, а отже, треба мати та «десь там» зберігати фільтрувальний матеріал, кожного разу знімати з корпусу додаткову ємність, знімати відпрацьовані фільтрувальні елементи, при цьому звільняючи отвори, у які може просипатися ґрунт на підвіконня, готувати фільтрувальні елементи, що, погодимося, не дуже приємно. Крім того, при перенесенні чи пересування ємності можливе проливання води, оскільки додаткова ємність виконана відкритою, що також додає проблем користувачеві. Недоліком відомої ємності для вирощування рослин є агротехнічний недолік, суть якого полягає у наступному. Дана конструкція ємності не дозволяє здійснювати аерацію ґрунту, а отже до коренів рослин не потрапляє кисень, що погіршує умови розвитку кореневих систем. Це викликано тим, що виступ всередині корпусу вкритий глухою кришкою, що запобігає потраплянню повітря у корпус, а вода у відкритій додатковій ємності, через тривалість часу знаходження в неї, взагалі не містить кисню. До того ж, постійне перебування коренів рослин у мокрому ґрунті сприяє їх гниттю через безперервний контакт з водою. Крім того, постійне спрямоване пересування води у ґрунті зверху до низу корпусу сприяє вимиванню мінеральних мікроелементів з ґрунту. Все це разом не тільки не покращує умови для вирощування рослин, а навіть, навпаки, стримує їхній розвиток у такій ємності. 1 UA 77287 U 5 10 15 20 25 30 35 40 45 50 55 В основу корисної моделі поставлена задача усунення перелічених недоліків, зокрема, спрощення конструкції ємності, а також підвищення інтенсифікації вирощування рослин за рахунок зміни принципу зволоження ґрунту з одночасним постачанням через ґрунт кисню та азоту до кореневих систем рослин шляхом принципової зміни живильного середовища та зміни конструктивних елементів ємності для вирощування рослин. Поставлена задача вирішується тим, що ємність для вирощування рослин, яка виконана з екологічно чистого матеріалу у вигляді об'ємного корпусу з виконаним на його дні порожниною з отворами на її верхньому торці, причому вказана порожнина вкрита знімною кришкою, згідно з корисною моделлю, порожнина утворена внутрішнім кільцевим бортиком, на який спирається кришка, яка виконана дірчастою, наприклад у вигляді сітки, для запобігання потрапляння ґрунту у порожнину, а також корпус збоку в зоні знаходження порожнини наділений штуцером для можливості примусового подання у порожнину живильного середовища, як такий використовується звичайне повітря. Як привід примусового подання повітря у порожнину ємності, до кореневої системи рослини може бути використаний звичайний повітряний насос будь-якої відомої конструкції, наприклад звичайний горн, поєднаний зі взуттям, наприклад капцями або акваріумний безшумний малопотужний компресор для безперервного подання повітря у ґрунт, що знаходиться у корпусі ємності. Повітря, як загальне відоме, у своєму складі містить кисень (до 20 %) та азот (до 79 %) та завжди зволожено (вологість повітря вказується навіть у метеорологічних прогнозах погоди), тому являє собою якнайкраще природне живильне середовище як для надґрунтових частин рослин (всмоктують та засвоюють вуглекислий газ з повітря), так і для коренів рослин (всмоктують та засвоюють кисень з повітря). Тому для інтенсифікації вирощування рослин залишається лише організувати подання повітря (вважай: кисню, азоту та вологи) до їхніх кореневих систем, що й забезпечується у запропонованій ємності завдяки конструктивним її вдосконаленням. При цьому мікроелементи з ґрунту не вимиваються, оскільки це в принципі неможливо, тому що в системі живлення відсутня рідина, тобто немає підстав для відбування цього негативного явища збіднювання ґрунтів. Повітря, завдяки примусовому поданню під корені рослин, просочується через шар ґрунту, залишаючи в ньому вологу, кисень та азот, виходить на поверхню ґрунту та повертається у довкілля. Цей природний корисний ресурс невичерпний та безкоштовний, тому таке середовище для живлення рослин, якнайкраще підходить для інтенсифікації вирощування рослин без використання штучних азотистих добрив. Отже, використання як живильне середовище природного повітря, зводить до мінімуму витрати всіх видів ресурсів для інтенсифікації вирощування рослин та створення якнайкращих умов для самої рослини. Враховуючи, що повітря потрапляє у ґрунту через кришку-сітку примусово під тиском, сітка ніколи не засмічуються ґрунтом, а тому й непотрібне ніяке додаткове обслуговування ємності. Використання пластиків для виготовлення ємності, робить її працездатною протягом сторіч за умови механічного випадкового (навмисного) непошкодження. Зрозуміло, повітря можна додатково насичувати вологою із застосуванням добре відомих для цього пристроїв, наприклад лубрикаторів, заповнених водою. Проходячи через нього, повітря зволожується. Такий додатковий технічний засіб доцільно використовувати у жарку погоду, у засушливих районах землеробства, коли повітря виявляється пересушеним. Отже, уся сукупність суттєвих ознак, стосовно принципової зміни принципу подання живильного середовища, зокрема безпосередньо під кореневі системи рослин, а також принципової зміни самого живильного середовища, зокрема використання його як звичайного повітря, дозволяє досягти певного технічного результату, зокрема максимально підвищити ефективність вирощування рослин через створення сприяючих умов для розростання коренів та максимально спростити конструкцію ємності для вирощування рослин. Подальша суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображена ємність для вирощування рослин з ножним приводом примусового подання повітря. Запропонована ємність для вирощування рослин виконана у вигляді об'ємного корпусу 1 в відкритим верхом - горщика, виготовленого з будь-якого нетоксичного матеріалу - деревини, металу, пластику, полімерної плівки, щільної тканини тощо. Всередині корпусу 1, на деякій відстані від дна, виконаний внутрішній кільцевий бортик 2 (виступ), на який вільно спирається кришка 3, що утворює порожнину 4 на дні корпусу 1. Кришка 3 виконана дірчастою, наприклад у вигляді сітки з дрібними комірками. Така сітка запобігає потраплянню ґрунту у порожнину 4. У корпус 1 збоку, в зоні знаходження порожнини 4, вставлений штуцер 5 для можливості 2 UA 77287 U 5 10 15 20 25 30 35 40 45 50 55 60 примусового подання у порожнину живильного середовища, як таке використовується звичайне повітря. Як привод примусового подання повітря у порожнину 4 корпусу 1, використовується звичайний повітряний насос будь-якої відомої конструкції, наприклад звичайний горн 6 з однобічним клапаном 7, поєднаний зі взуттям, наприклад капцями 8, або акваріумний безшумний малопотужний компресор (на показаний через загальновідомість) для безперервного подання повітря у ґрунт, що знаходиться у корпусі ємності. Привод примусового постачання стислого повітря з'єднаний зі штуцером 5 гнучким трубопроводом 9 для транспортування повітря у ємність. Через трубопровід 9 подають під невеликим тиском повітря, яке через штуцер 5 заповнює порожнину 4, звідки, через дірчасту кришку 3, потрапляє під кореневу систему рослини, збагачуючи її киснем, азотом та вологою в достатній кількості для інтенсифікації розвитку рослини. Заявлене технічне рішення перевірене на практиці. Запропонована ємність для вирощування рослин не містить у своєму складі жодних конструктивних елементів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у сільському господарстві, а отже є придатним для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних ємностей для вирощування рослин із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення відповідає критерію "новизна" та вважається таким, що може отримати правовий захист. Відмінність запропонованої ємності для вирощування рослин у конструктивному забезпеченні можливості живлення саме кореневих систем рослин киснем, азотом та вологою завдяки примусовому поданню повітря у обмежений простір (порожнину) безпосередньо під кореневі системи. Для цього порожнина має зв'язок з зовнішнім середовищем та вкрита дірчастою кришкою для зв'язка з ґрунтом у корпусі ємності. Вказані відмінності у сукупності, забезпечують відмінні умови для інтенсифікації вирощування рослин та дозволяють гранично спростити конструкцію ємності для вирощування рослин, а також звести до мінімуму витрати, використовуючи як живильне середовище невичерпаний природний ресурс - повітря. Жодна із відомих ємностей для вирощування рослин не може одночасно володіти всіма перерахованими властивостями, оскільки як живильне середовище використовують рідину з різними домішками добрив чи без таких, мають складні конструктивні живильні системи. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести: - підвищення інтенсифікації вирощування рослин за рахунок створення найкращих умов для кореневих систем рослин; - максимальна корисність використання живильного матеріалу за призначенням за рахунок безпосереднього його постачання до кореневих систем; - максимальне спрощення конструкції ємності за рахунок максимального зменшення деталей та вузлів; - максимальне зниження трудомісткості обслуговування ємності з тієї ж причини та зміни складу живильного середовища. Споживчий ефект від впровадження запропонованого технічного рішення, у порівнянні з прототипом отримують за рахунок більш швидкого задоволення естетичних потреб людини та зниження трудомісткості догляду за кімнатними рослинами. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з прототипом, отримують за рахунок зменшення вартості конструкції ємності та зменшення витрат на поливання та внесення азоту у ґрунту за рахунок наявності цих компонентів у повітрі. Після опису запропонованої ємності для вирощування рослин, фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти виконання ємності, зокрема вигляд кришки-сітки, бортику, розмір порожнини, привід постачання повітря, інтенсивність подання повітря тощо, можуть змінюватися залежно від виду вирощуваних рослин, ґрунту, мікроклімату у кімнаті та знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є конструктивне забезпечення безпосереднього живлення кореневих систем рослин та використання для цього невичерпаного природного матеріалу - повітря, і саме ці обставини, у сукупності, дозволяють надбати 3 UA 77287 U 5 запропонованій ємності для вирощування рослин перераховані вище та інші переваги, а також гранично спростити конструкцію ємності. Використання окремих конструктивних елементів ємності, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інші конструкції, подібні описаній, вже не вимагатимуть будь-якого творчого підходу від конструкторів та інженерів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Ємність для вирощування рослин, яка виконана з екологічно чистого матеріалу у вигляді об'ємного корпусу з виконаною на його дні порожниною з отворами на її верхньому торці, причому вказана порожнина вкрита знімною кришкою, яка відрізняється тим, що порожнина утворена внутрішнім кільцевим бортиком, на який спирається кришка, яка виконана дірчастою, наприклад у вигляді сітки, для запобігання потрапляння ґрунту у порожнину, а також корпус збоку, в зоні знаходження порожнини наділений штуцером для можливості примусового подання у порожнину живильного середовища, за яке використовується звичайне повітря. 2. Ємність для вирощування рослин за п. 1, яка відрізняється тим, що привід примусового подання повітря у порожнину ємності, виконаний у вигляді звичайного повітряного насосу будьякої відомої конструкції, наприклад звичайного горна, поєднаного зі взуттям, наприклад капцями, або у вигляді акваріумного безшумного малопотужного компресора. 3. Ємність для вирощування рослин за п. 1, яка відрізняється тим, що привід примусового подання повітря у порожнину ємності наділений лубрикатором, заповненим водою для зволоження повітря. 4 UA 77287 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
