Спосіб сумісного аналого-цифрового мовлення у діапазоні двч

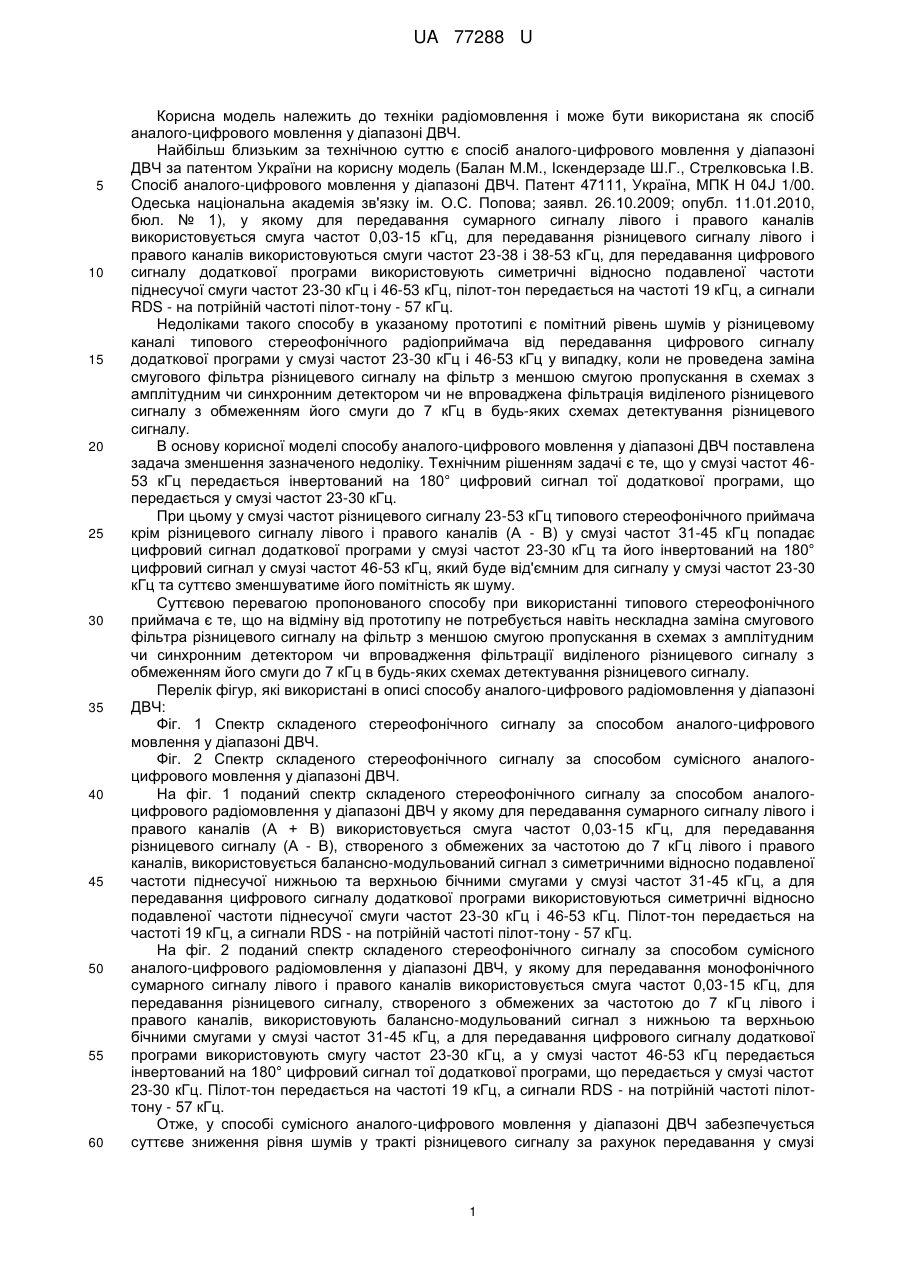

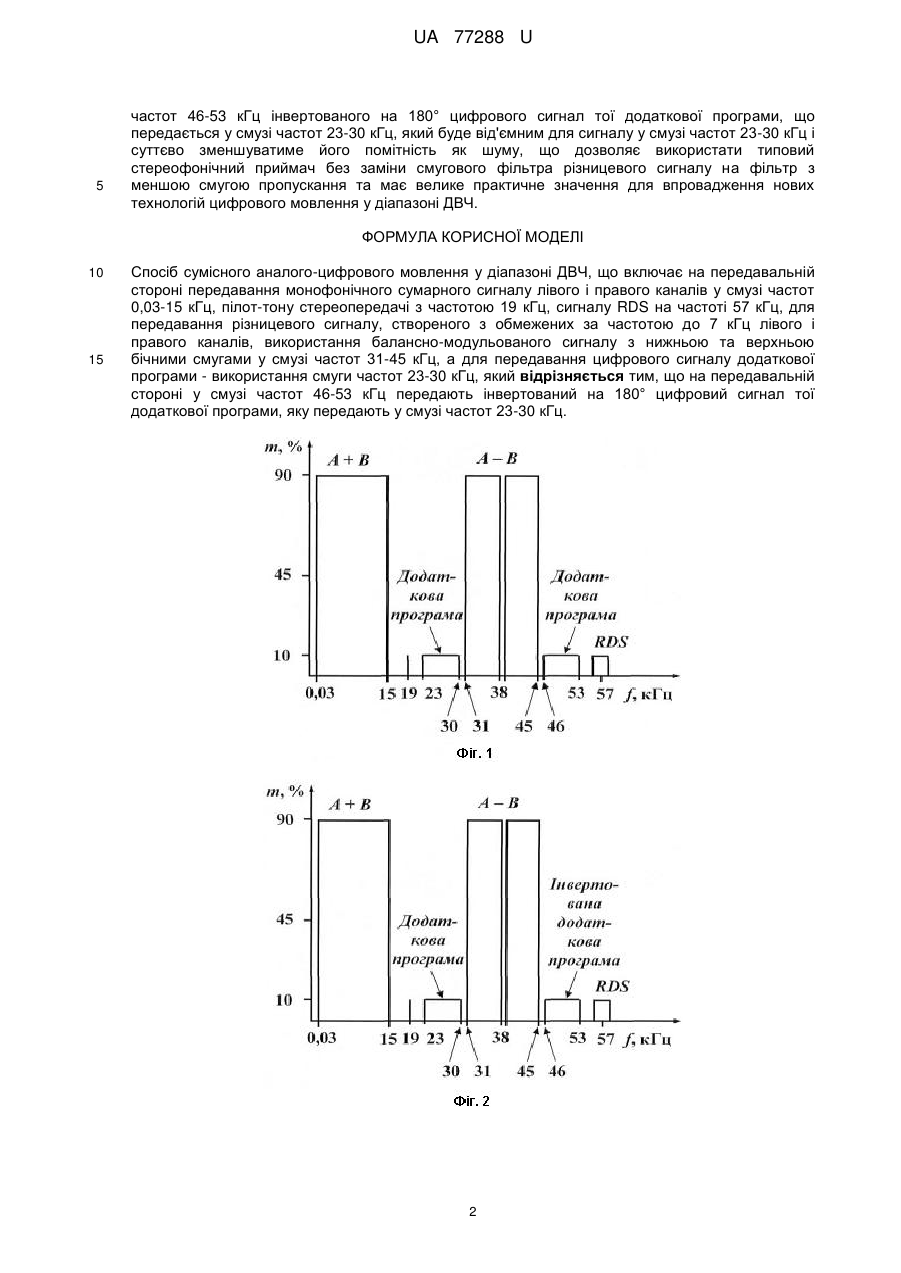

Реферат: UA 77288 U UA 77288 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки радіомовлення і може бути використана як спосіб аналого-цифрового мовлення у діапазоні ДВЧ. Найбільш близьким за технічною суттю є спосіб аналого-цифрового мовлення у діапазоні ДВЧ за патентом України на корисну модель (Балан М.М., Іскендерзаде Ш.Г., Стрелковська І.В. Спосіб аналого-цифрового мовлення у діапазоні ДВЧ. Патент 47111, Україна, МПК Н 04J 1/00. Одеська національна академія зв'язку ім. О.С. Попова; заявл. 26.10.2009; опубл. 11.01.2010, бюл. № 1), у якому для передавання сумарного сигналу лівого і правого каналів використовується смуга частот 0,03-15 кГц, для передавання різницевого сигналу лівого і правого каналів використовуються смуги частот 23-38 і 38-53 кГц, для передавання цифрового сигналу додаткової програми використовують симетричні відносно подавленої частоти піднесучої смуги частот 23-30 кГц і 46-53 кГц, пілот-тон передається на частоті 19 кГц, а сигнали RDS - на потрійній частоті пілот-тону - 57 кГц. Недоліками такого способу в указаному прототипі є помітний рівень шумів у різницевому каналі типового стереофонічного радіоприймача від передавання цифрового сигналу додаткової програми у смузі частот 23-30 кГц і 46-53 кГц у випадку, коли не проведена заміна смугового фільтра різницевого сигналу на фільтр з меншою смугою пропускання в схемах з амплітудним чи синхронним детектором чи не впроваджена фільтрація виділеного різницевого сигналу з обмеженням його смуги до 7 кГц в будь-яких схемах детектування різницевого сигналу. В основу корисної моделі способу аналого-цифрового мовлення у діапазоні ДВЧ поставлена задача зменшення зазначеного недоліку. Технічним рішенням задачі є те, що у смузі частот 4653 кГц передається інвертований на 180° цифровий сигнал тої додаткової програми, що передається у смузі частот 23-30 кГц. При цьому у смузі частот різницевого сигналу 23-53 кГц типового стереофонічного приймача крім різницевого сигналу лівого і правого каналів (А - В) у смузі частот 31-45 кГц попадає цифровий сигнал додаткової програми у смузі частот 23-30 кГц та його інвертований на 180° цифровий сигнал у смузі частот 46-53 кГц, який буде від'ємним для сигналу у смузі частот 23-30 кГц та суттєво зменшуватиме його помітність як шуму. Суттєвою перевагою пропонованого способу при використанні типового стереофонічного приймача є те, що на відміну від прототипу не потребується навіть нескладна заміна смугового фільтра різницевого сигналу на фільтр з меншою смугою пропускання в схемах з амплітудним чи синхронним детектором чи впровадження фільтрації виділеного різницевого сигналу з обмеженням його смуги до 7 кГц в будь-яких схемах детектування різницевого сигналу. Перелік фігур, які використані в описі способу аналого-цифрового радіомовлення у діапазоні ДВЧ: Фіг. 1 Спектр складеного стереофонічного сигналу за способом аналого-цифрового мовлення у діапазоні ДВЧ. Фіг. 2 Спектр складеного стереофонічного сигналу за способом сумісного аналогоцифрового мовлення у діапазоні ДВЧ. На фіг. 1 поданий спектр складеного стереофонічного сигналу за способом аналогоцифрового радіомовлення у діапазоні ДВЧ у якому для передавання сумарного сигналу лівого і правого каналів (А + В) використовується смуга частот 0,03-15 кГц, для передавання різницевого сигналу (А - В), створеного з обмежених за частотою до 7 кГц лівого і правого каналів, використовується балансно-модульований сигнал з симетричними відносно подавленої частоти піднесучої нижньою та верхньою бічними смугами у смузі частот 31-45 кГц, а для передавання цифрового сигналу додаткової програми використовуються симетричні відносно подавленої частоти піднесучої смуги частот 23-30 кГц і 46-53 кГц. Пілот-тон передається на частоті 19 кГц, а сигнали RDS - на потрійній частоті пілот-тону - 57 кГц. На фіг. 2 поданий спектр складеного стереофонічного сигналу за способом сумісного аналого-цифрового радіомовлення у діапазоні ДВЧ, у якому для передавання монофонічного сумарного сигналу лівого і правого каналів використовується смуга частот 0,03-15 кГц, для передавання різницевого сигналу, створеного з обмежених за частотою до 7 кГц лівого і правого каналів, використовують балансно-модульований сигнал з нижньою та верхньою бічними смугами у смузі частот 31-45 кГц, а для передавання цифрового сигналу додаткової програми використовують смугу частот 23-30 кГц, а у смузі частот 46-53 кГц передається інвертований на 180° цифровий сигнал тої додаткової програми, що передається у смузі частот 23-30 кГц. Пілот-тон передається на частоті 19 кГц, а сигнали RDS - на потрійній частоті пілоттону - 57 кГц. Отже, у способі сумісного аналого-цифрового мовлення у діапазоні ДВЧ забезпечується суттєве зниження рівня шумів у тракті різницевого сигналу за рахунок передавання у смузі 1 UA 77288 U 5 частот 46-53 кГц інвертованого на 180° цифрового сигнал тої додаткової програми, що передається у смузі частот 23-30 кГц, який буде від'ємним для сигналу у смузі частот 23-30 кГц і суттєво зменшуватиме його помітність як шуму, що дозволяє використати типовий стереофонічний приймач без заміни смугового фільтра різницевого сигналу на фільтр з меншою смугою пропускання та має велике практичне значення для впровадження нових технологій цифрового мовлення у діапазоні ДВЧ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб сумісного аналого-цифрового мовлення у діапазоні ДВЧ, що включає на передавальній стороні передавання монофонічного сумарного сигналу лівого і правого каналів у смузі частот 0,03-15 кГц, пілот-тону стереопередачі з частотою 19 кГц, сигналу RDS на частоті 57 кГц, для передавання різницевого сигналу, створеного з обмежених за частотою до 7 кГц лівого і правого каналів, використання балансно-модульованого сигналу з нижньою та верхньою бічними смугами у смузі частот 31-45 кГц, а для передавання цифрового сигналу додаткової програми - використання смуги частот 23-30 кГц, який відрізняється тим, що на передавальній стороні у смузі частот 46-53 кГц передають інвертований на 180° цифровий сигнал тої додаткової програми, яку передають у смузі частот 23-30 кГц. 2 UA 77288 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
