Анкер

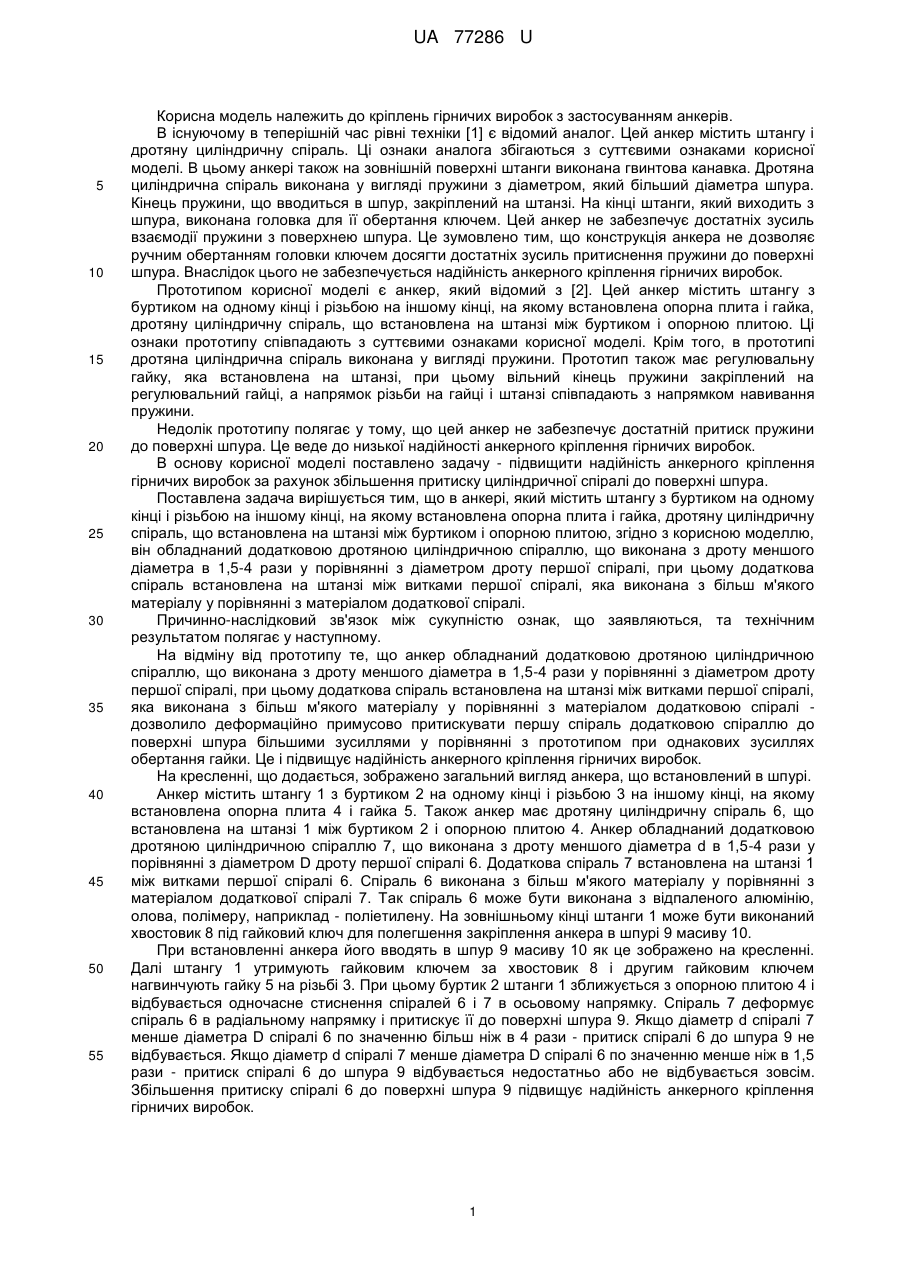

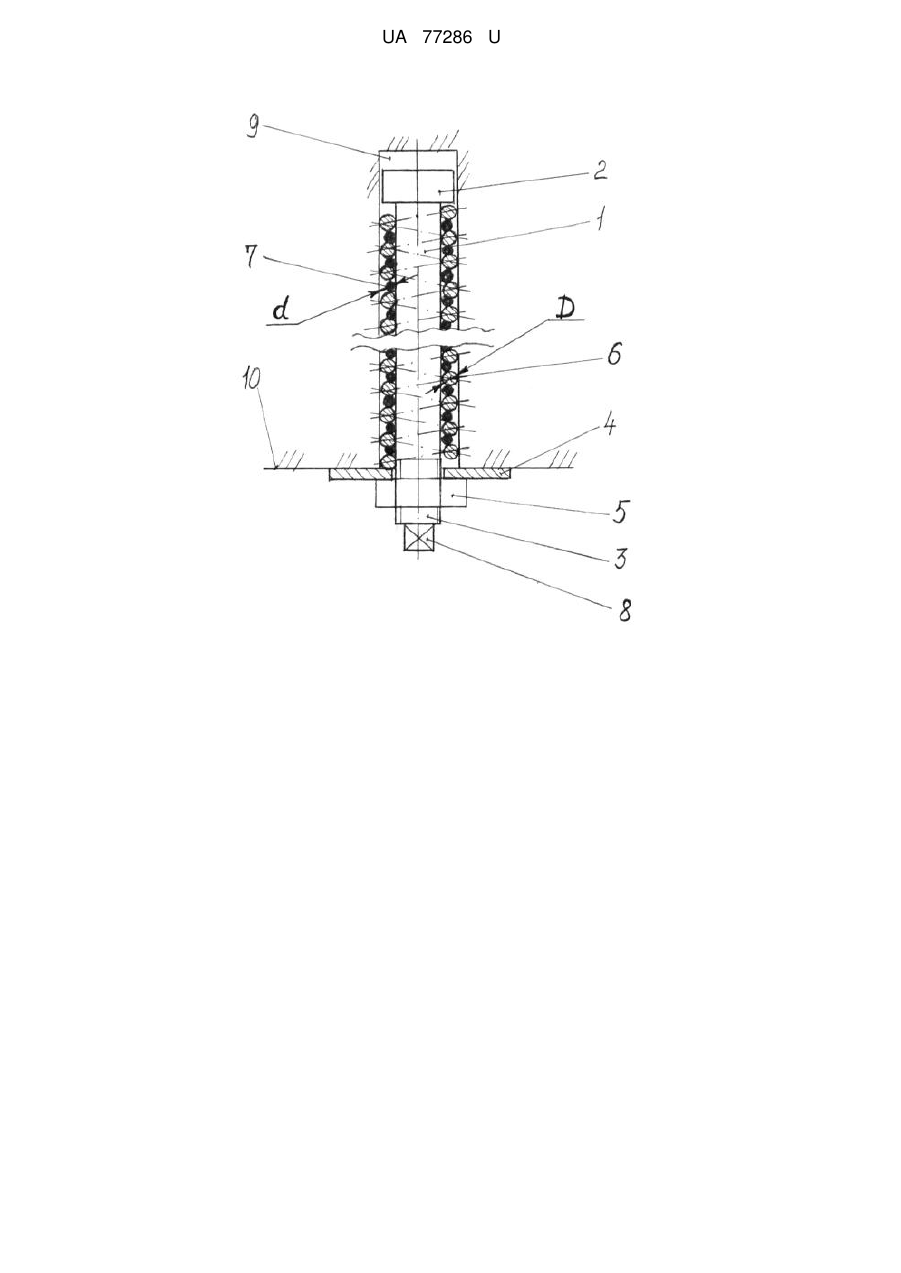

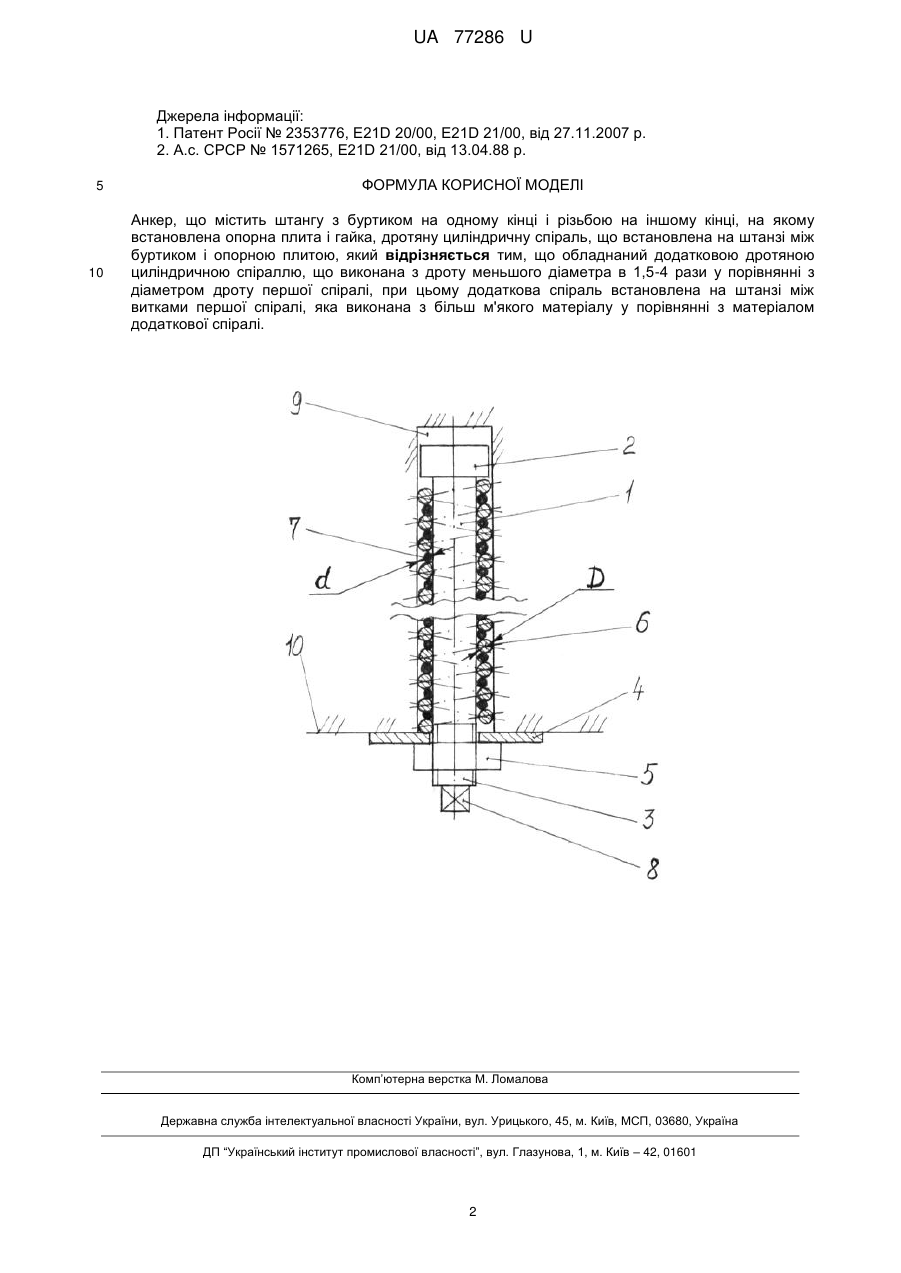

Реферат: Анкер містить штангу з буртиком на одному кінці і різьбою на іншому кінці, на якому встановлена опорна плита і гайка, дротяну циліндричну спіраль, що встановлена на штанзі між буртиком і опорною плитою. Обладнаний додатковою дротяною циліндричною спіраллю, що виконана з дроту меншого діаметра в 1,5-4 рази у порівнянні з діаметром дроту першої спіралі. При цьому додаткова спіраль встановлена на штанзі між витками першої спіралі, яка виконана з більш м'якого матеріалу у порівнянні з матеріалом додаткової спіралі. UA 77286 U (54) АНКЕР UA 77286 U UA 77286 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки [1] є відомий аналог. Цей анкер містить штангу і дротяну циліндричну спіраль. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. В цьому анкері також на зовнішній поверхні штанги виконана гвинтова канавка. Дротяна циліндрична спіраль виконана у вигляді пружини з діаметром, який більший діаметра шпура. Кінець пружини, що вводиться в шпур, закріплений на штанзі. На кінці штанги, який виходить з шпура, виконана головка для її обертання ключем. Цей анкер не забезпечує достатніх зусиль взаємодії пружини з поверхнею шпура. Це зумовлено тим, що конструкція анкера не дозволяє ручним обертанням головки ключем досягти достатніх зусиль притиснення пружини до поверхні шпура. Внаслідок цього не забезпечується надійність анкерного кріплення гірничих виробок. Прототипом корисної моделі є анкер, який відомий з [2]. Цей анкер містить штангу з буртиком на одному кінці і різьбою на іншому кінці, на якому встановлена опорна плита і гайка, дротяну циліндричну спіраль, що встановлена на штанзі між буртиком і опорною плитою. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі дротяна циліндрична спіраль виконана у вигляді пружини. Прототип також має регулювальну гайку, яка встановлена на штанзі, при цьому вільний кінець пружини закріплений на регулювальний гайці, а напрямок різьби на гайці і штанзі співпадають з напрямком навивання пружини. Недолік прототипу полягає у тому, що цей анкер не забезпечує достатній притиск пружини до поверхні шпура. Це веде до низької надійності анкерного кріплення гірничих виробок. В основу корисної моделі поставлено задачу - підвищити надійність анкерного кріплення гірничих виробок за рахунок збільшення притиску циліндричної спіралі до поверхні шпура. Поставлена задача вирішується тим, що в анкері, який містить штангу з буртиком на одному кінці і різьбою на іншому кінці, на якому встановлена опорна плита і гайка, дротяну циліндричну спіраль, що встановлена на штанзі між буртиком і опорною плитою, згідно з корисною моделлю, він обладнаний додатковою дротяною циліндричною спіраллю, що виконана з дроту меншого діаметра в 1,5-4 рази у порівнянні з діаметром дроту першої спіралі, при цьому додаткова спіраль встановлена на штанзі між витками першої спіралі, яка виконана з більш м'якого матеріалу у порівнянні з матеріалом додаткової спіралі. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. На відміну від прототипу те, що анкер обладнаний додатковою дротяною циліндричною спіраллю, що виконана з дроту меншого діаметра в 1,5-4 рази у порівнянні з діаметром дроту першої спіралі, при цьому додаткова спіраль встановлена на штанзі між витками першої спіралі, яка виконана з більш м'якого матеріалу у порівнянні з матеріалом додатковою спіралі дозволило деформаційно примусово притискувати першу спіраль додатковою спіраллю до поверхні шпура більшими зусиллями у порівнянні з прототипом при однакових зусиллях обертання гайки. Це і підвищує надійність анкерного кріплення гірничих виробок. На кресленні, що додається, зображено загальний вигляд анкера, що встановлений в шпурі. Анкер містить штангу 1 з буртиком 2 на одному кінці і різьбою 3 на іншому кінці, на якому встановлена опорна плита 4 і гайка 5. Також анкер має дротяну циліндричну спіраль 6, що встановлена на штанзі 1 між буртиком 2 і опорною плитою 4. Анкер обладнаний додатковою дротяною циліндричною спіраллю 7, що виконана з дроту меншого діаметра d в 1,5-4 рази у порівнянні з діаметром D дроту першої спіралі 6. Додаткова спіраль 7 встановлена на штанзі 1 між витками першої спіралі 6. Спіраль 6 виконана з більш м'якого матеріалу у порівнянні з матеріалом додаткової спіралі 7. Так спіраль 6 може бути виконана з відпаленого алюмінію, олова, полімеру, наприклад - поліетилену. На зовнішньому кінці штанги 1 може бути виконаний хвостовик 8 під гайковий ключ для полегшення закріплення анкера в шпурі 9 масиву 10. При встановленні анкера його вводять в шпур 9 масиву 10 як це зображено на кресленні. Далі штангу 1 утримують гайковим ключем за хвостовик 8 і другим гайковим ключем нагвинчують гайку 5 на різьбі 3. При цьому буртик 2 штанги 1 зближується з опорною плитою 4 і відбувається одночасне стиснення спіралей 6 і 7 в осьовому напрямку. Спіраль 7 деформує спіраль 6 в радіальному напрямку і притискує її до поверхні шпура 9. Якщо діаметр d спіралі 7 менше діаметра D спіралі 6 по значенню більш ніж в 4 рази - притиск спіралі 6 до шпура 9 не відбувається. Якщо діаметр d спіралі 7 менше діаметра D спіралі 6 по значенню менше ніж в 1,5 рази - притиск спіралі 6 до шпура 9 відбувається недостатньо або не відбувається зовсім. Збільшення притиску спіралі 6 до поверхні шпура 9 підвищує надійність анкерного кріплення гірничих виробок. 1 UA 77286 U Джерела інформації: 1. Патент Росії № 2353776, E21D 20/00, E21D 21/00, від 27.11.2007 р. 2. А.с. СРСР № 1571265, E21D 21/00, від 13.04.88 р. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Анкер, що містить штангу з буртиком на одному кінці і різьбою на іншому кінці, на якому встановлена опорна плита і гайка, дротяну циліндричну спіраль, що встановлена на штанзі між буртиком і опорною плитою, який відрізняється тим, що обладнаний додатковою дротяною циліндричною спіраллю, що виконана з дроту меньшого діаметра в 1,5-4 рази у порівнянні з діаметром дроту першої спіралі, при цьому додаткова спіраль встановлена на штанзі між витками першої спіралі, яка виконана з більш м'якого матеріалу у порівнянні з матеріалом додаткової спіралі. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
