Термоелектрична матриця оптичного відображення

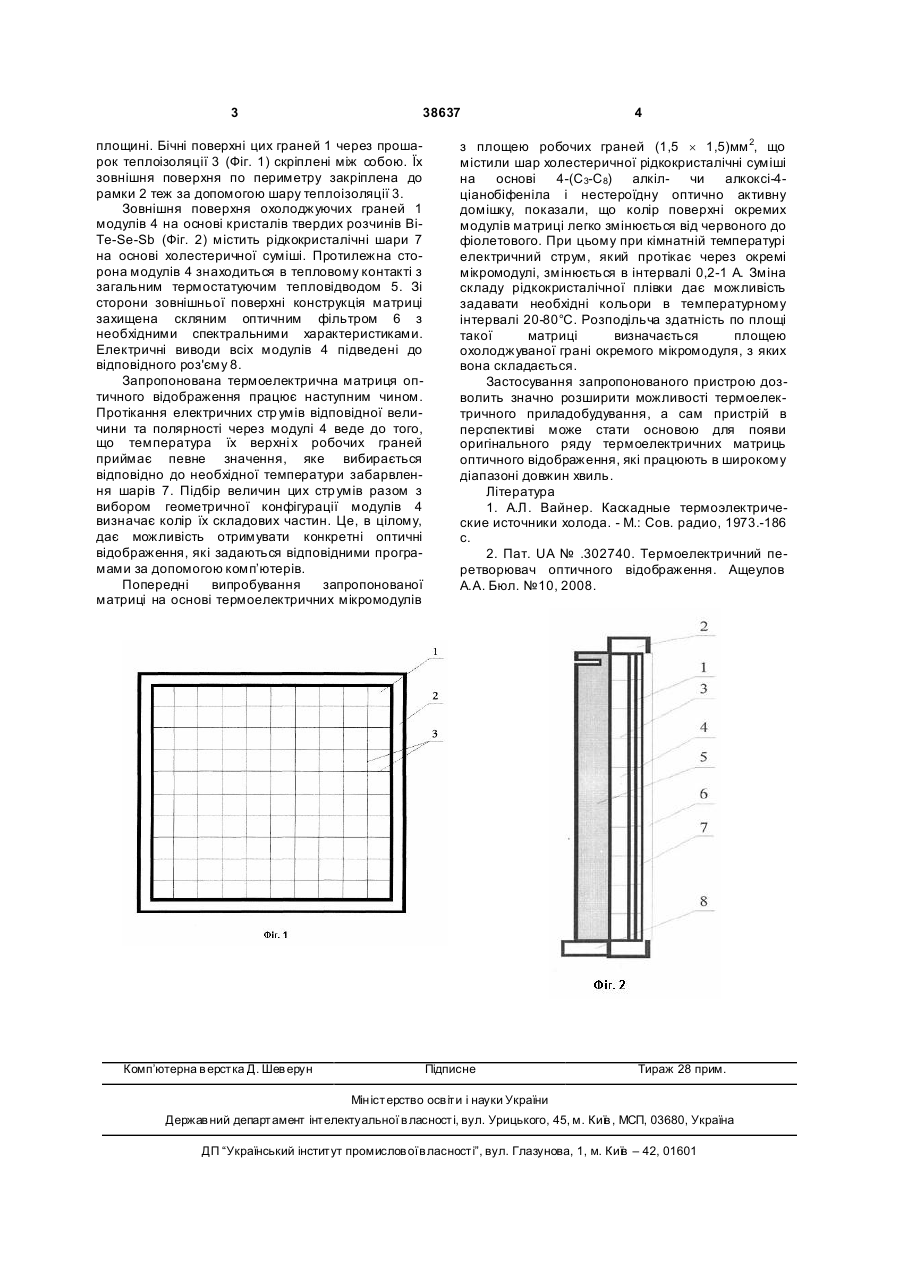

Термоелектрична матриця оптичного відображення прямокутної форми, яка відрізняється тим, що складається з (n ´ m) термоелектричних модулів Пельтьє, одна з робочих граней яких знаходиться в тепловому контакті з загальним тепловідводом, а інші - протилежні - грані розташовані в одній площині та містять рідкокристалічні шари з холестеричної суміші (19) (21) u200809002 (22) 09.07.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) АЩЕУЛОВ АНАТОЛІЙ АН АТОЛІЙОВИЧ, UA, ВЕЛИЧУК ДЕНИС ДМИТРОВИЧ, UA (73) ІНСТИТУТ ТЕРМОЕЛЕКТРИКИ, UA 3 38637 площині. Бічні поверхні цих граней 1 через прошарок теплоізоляції 3 (Фіг. 1) скріплені між собою. Їх зовнішня поверхня по периметру закріплена до рамки 2 теж за допомогою шару теплоізоляції 3. Зовнішня поверхня охолоджуючих граней 1 модулів 4 на основі кристалів твердих розчинів BiTe-Se-Sb (Фіг. 2) містить рідкокристалічні шари 7 на основі холестеричної суміші. Протилежна сторона модулів 4 знаходиться в тепловому контакті з загальним термостатуючим тепловідводом 5. Зі сторони зовнішньої поверхні конструкція матриці захищена скляним оптичним фільтром 6 з необхідними спектральними характеристиками. Електричні виводи всіх модулів 4 підведені до відповідного роз'єму 8. Запропонована термоелектрична матриця оптичного відображення працює наступним чином. Протікання електричних стр умів відповідної величини та полярності через модулі 4 веде до того, що температура їх верхні х робочих граней приймає певне значення, яке вибирається відповідно до необхідної температури забарвлення шарів 7. Підбір величин цих стр умів разом з вибором геометричної конфігурації модулів 4 визначає колір їх складових частин. Це, в цілому, дає можливість отримувати конкретні оптичні відображення, які задаються відповідними програмами за допомогою комп’ютерів. Попередні випробування запропонованої матриці на основі термоелектричних мікромодулів Комп’ютерна в ерстка Д. Шев ерун 4 з площею робочих граней (1,5 ´ 1,5)мм 2, що містили шар холестеричної рідкокристалічні суміші на основі 4-(C3-C8) алкілчи алкоксі-4ціанобіфеніла і нестероїдну оптично активну домішку, показали, що колір поверхні окремих модулів матриці легко змінюється від червоного до фіолетового. При цьому при кімнатній температурі електричний струм, який протікає через окремі мікромодулі, змінюється в інтервалі 0,2-1 А. Зміна складу рідкокристалічної плівки дає можливість задавати необхідні кольори в температурному інтервалі 20-80°С. Розподільча здатність по площі такої матриці визначається площею охолоджуваної грані окремого мікромодуля, з яких вона складається. Застосування запропонованого пристрою дозволить значно розширити можливості термоелектричного приладобудування, а сам пристрій в перспективі може стати основою для появи оригінального ряду термоелектричних матриць оптичного відображення, які працюють в широкому діапазоні довжин хвиль. Література 1. А.Л. Вайнер. Каскадные термоэлектрические источники холода. - М.: Сов. радио, 1973.-186 с. 2. Пат. UA № .302740. Термоелектричний перетворювач оптичного відображення. Ащеулов А.А. Бюл. №10, 2008. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
