Механізм зміни положення ложа у пристрої для транспортування та переукладання постраждалих і хворих

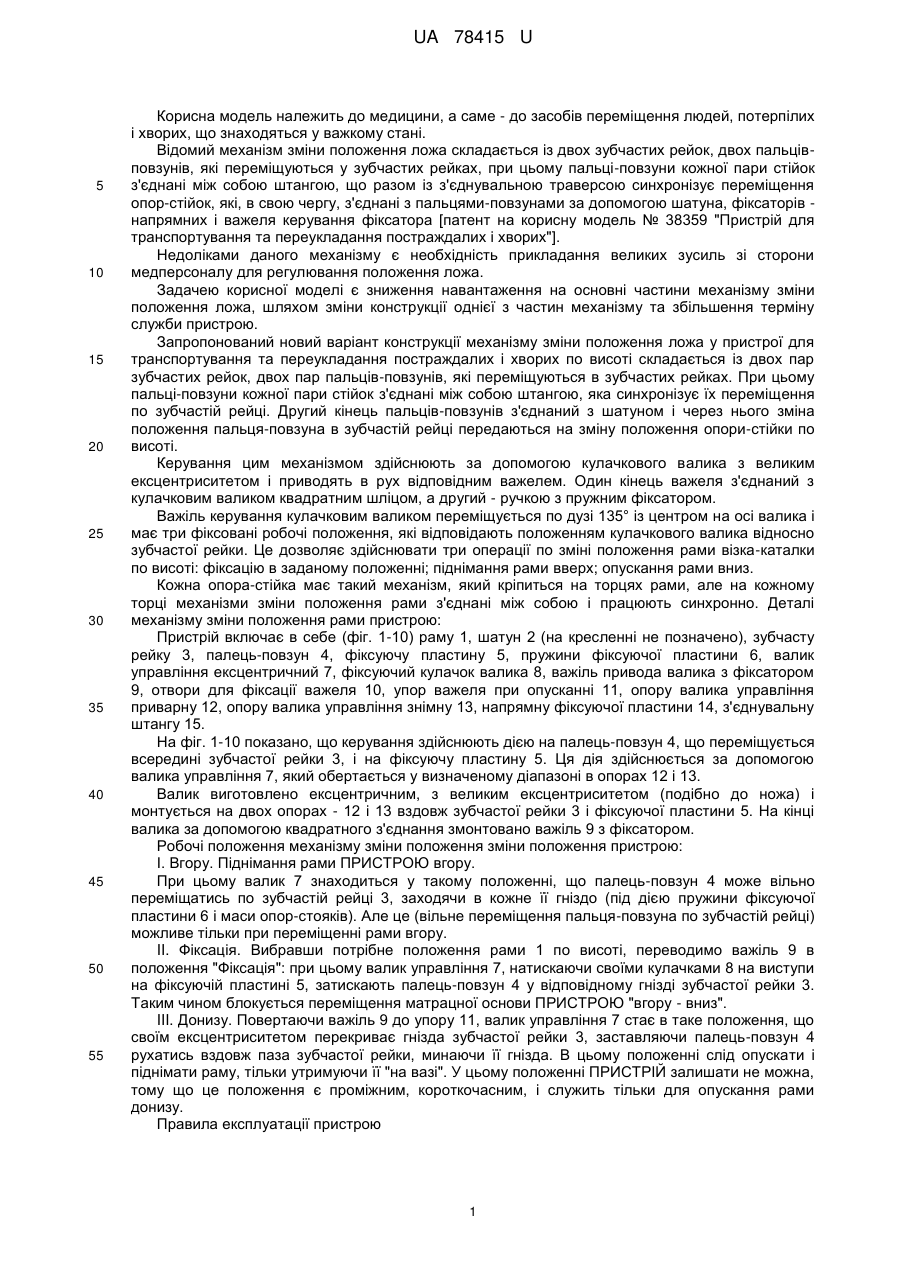

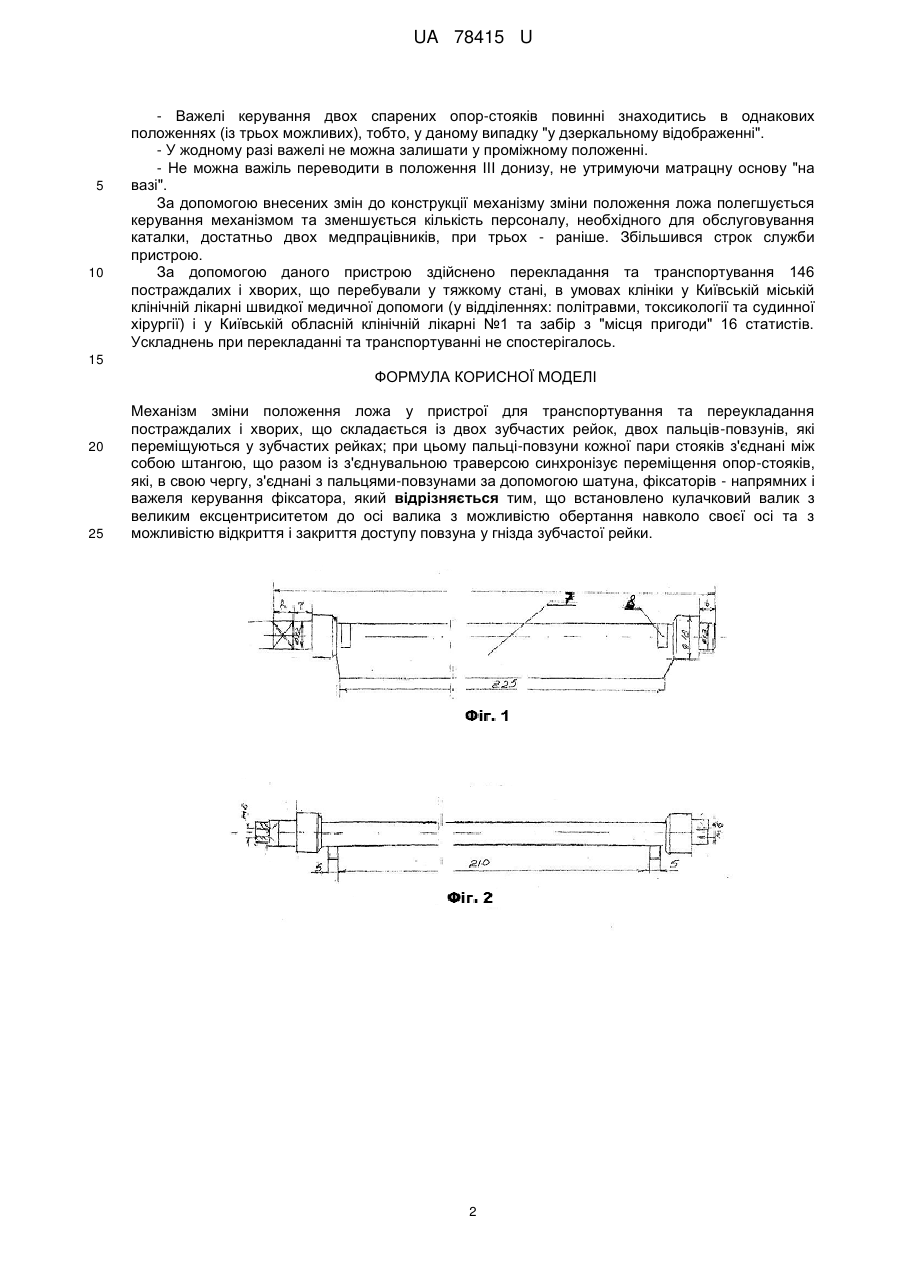

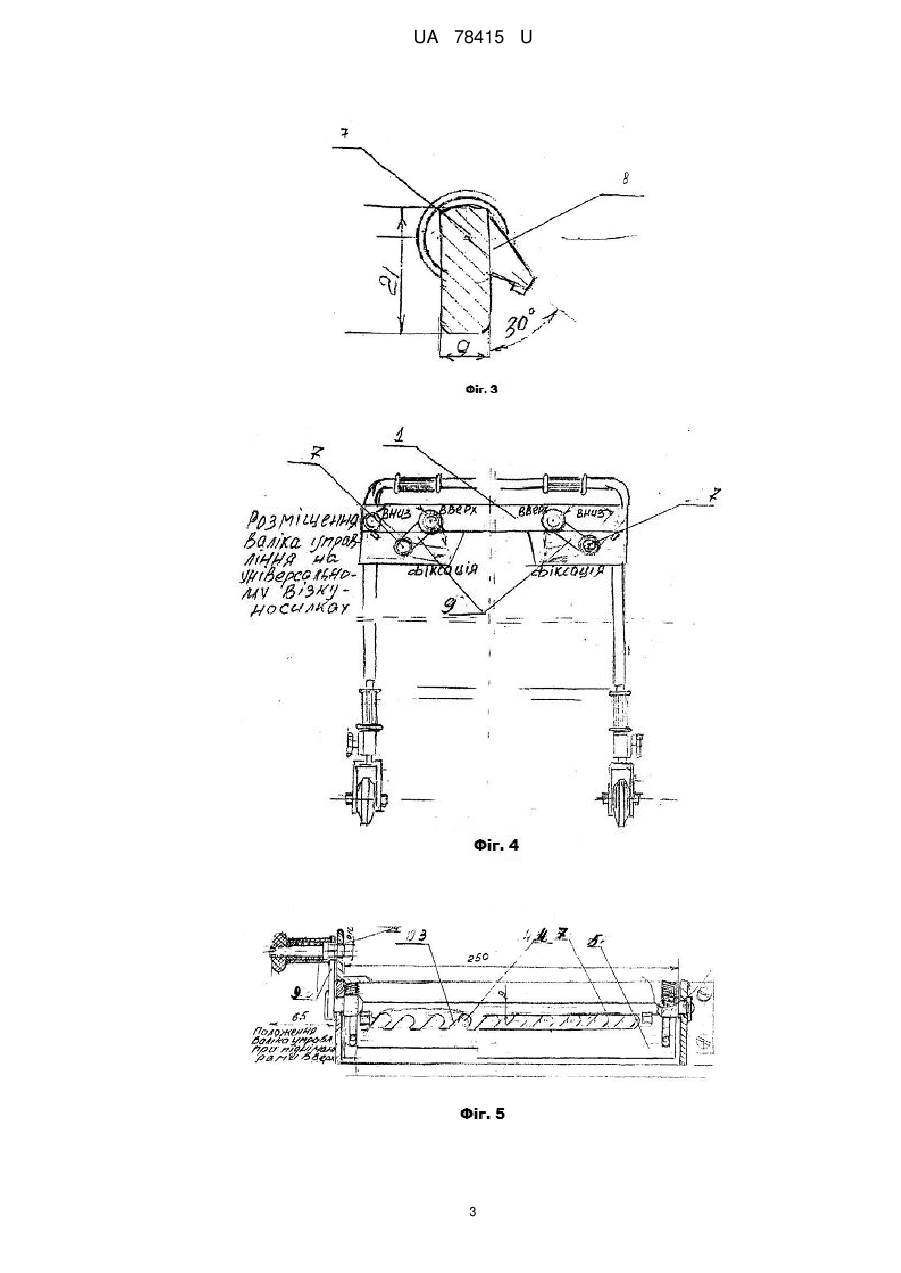

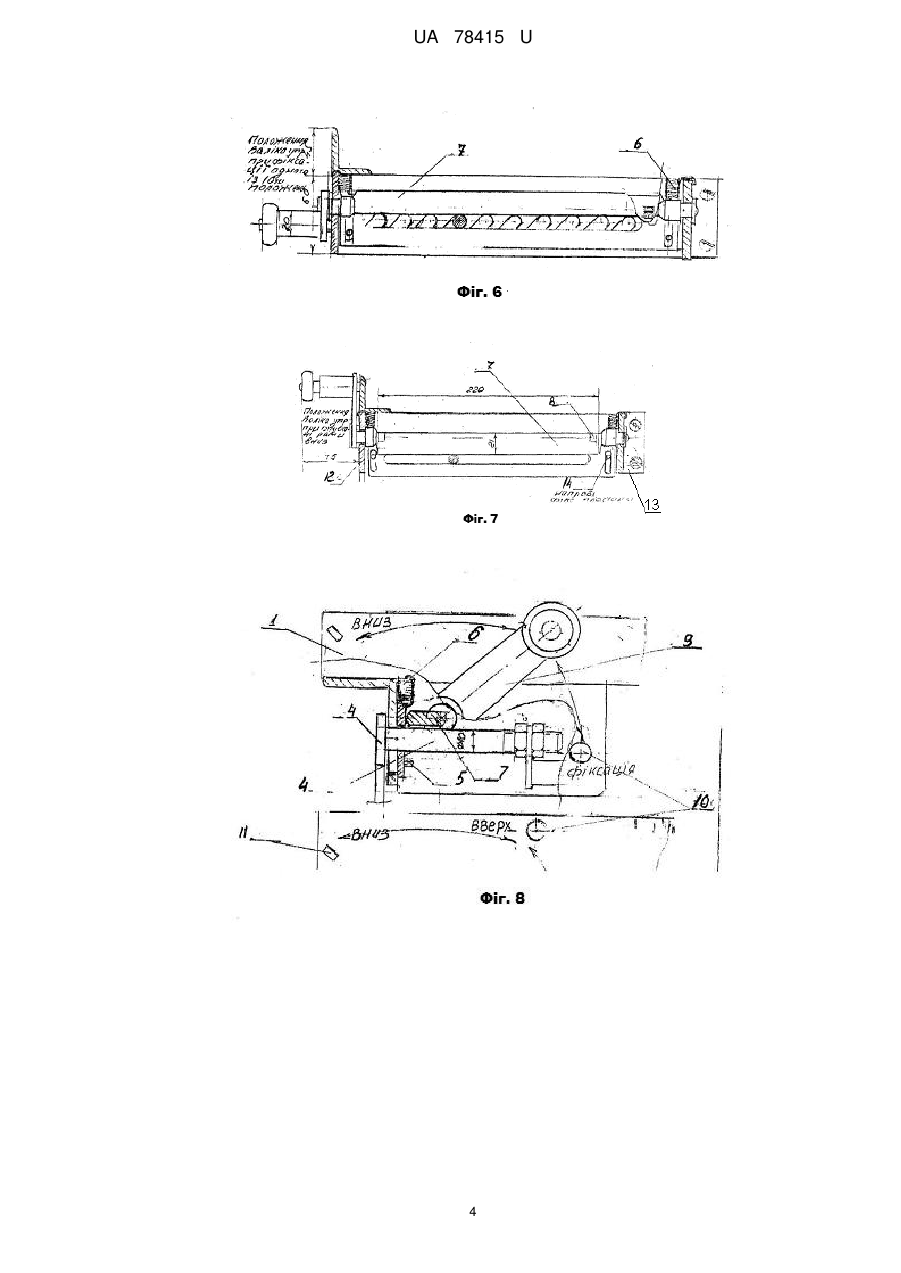

Реферат: UA 78415 U UA 78415 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме - до засобів переміщення людей, потерпілих і хворих, що знаходяться у важкому стані. Відомий механізм зміни положення ложа складається із двох зубчастих рейок, двох пальцівповзунів, які переміщуються у зубчастих рейках, при цьому пальці-повзуни кожної пари стійок з'єднані між собою штангою, що разом із з'єднувальною траверсою синхронізує переміщення опор-стійок, які, в свою чергу, з'єднані з пальцями-повзунами за допомогою шатуна, фіксаторів напрямних і важеля керування фіксатора [патент на корисну модель № 38359 "Пристрій для транспортування та переукладання постраждалих і хворих"]. Недоліками даного механізму є необхідність прикладання великих зусиль зі сторони медперсоналу для регулювання положення ложа. Задачею корисної моделі є зниження навантаження на основні частини механізму зміни положення ложа, шляхом зміни конструкції однієї з частин механізму та збільшення терміну служби пристрою. Запропонований новий варіант конструкції механізму зміни положення ложа у пристрої для транспортування та переукладання постраждалих і хворих по висоті складається із двох пар зубчастих рейок, двох пар пальців-повзунів, які переміщуються в зубчастих рейках. При цьому пальці-повзуни кожної пари стійок з'єднані між собою штангою, яка синхронізує їх переміщення по зубчастій рейці. Другий кінець пальців-повзунів з'єднаний з шатуном і через нього зміна положення пальця-повзуна в зубчастій рейці передаються на зміну положення опори-стійки по висоті. Керування цим механізмом здійснюють за допомогою кулачкового валика з великим ексцентриситетом і приводять в рух відповідним важелем. Один кінець важеля з'єднаний з кулачковим валиком квадратним шліцом, а другий - ручкою з пружним фіксатором. Важіль керування кулачковим валиком переміщується по дузі 135° із центром на осі валика і має три фіксовані робочі положення, які відповідають положенням кулачкового валика відносно зубчастої рейки. Це дозволяє здійснювати три операції по зміні положення рами візка-каталки по висоті: фіксацію в заданому положенні; піднімання рами вверх; опускання рами вниз. Кожна опора-стійка має такий механізм, який кріпиться на торцях рами, але на кожному торці механізми зміни положення рами з'єднані між собою і працюють синхронно. Деталі механізму зміни положення рами пристрою: Пристрій включає в себе (фіг. 1-10) раму 1, шатун 2 (на кресленні не позначено), зубчасту рейку 3, палець-повзун 4, фіксуючу пластину 5, пружини фіксуючої пластини 6, валик управління ексцентричний 7, фіксуючий кулачок валика 8, важіль привода валика з фіксатором 9, отвори для фіксації важеля 10, упор важеля при опусканні 11, опору валика управління приварну 12, опору валика управління знімну 13, напрямну фіксуючої пластини 14, з'єднувальну штангу 15. На фіг. 1-10 показано, що керування здійснюють дією на палець-повзун 4, що переміщується всередині зубчастої рейки 3, і на фіксуючу пластину 5. Ця дія здійснюється за допомогою валика управління 7, який обертається у визначеному діапазоні в опорах 12 і 13. Валик виготовлено ексцентричним, з великим ексцентриситетом (подібно до ножа) і монтується на двох опорах - 12 і 13 вздовж зубчастої рейки 3 і фіксуючої пластини 5. На кінці валика за допомогою квадратного з'єднання змонтовано важіль 9 з фіксатором. Робочі положення механізму зміни положення зміни положення пристрою: І. Вгору. Піднімання рами ПРИСТРОЮ вгору. При цьому валик 7 знаходиться у такому положенні, що палець-повзун 4 може вільно переміщатись по зубчастій рейці 3, заходячи в кожне її гніздо (під дією пружини фіксуючої пластини 6 і маси опор-стояків). Але це (вільне переміщення пальця-повзуна по зубчастій рейці) можливе тільки при переміщенні рами вгору. II. Фіксація. Вибравши потрібне положення рами 1 по висоті, переводимо важіль 9 в положення "Фіксація": при цьому валик управління 7, натискаючи своїми кулачками 8 на виступи на фіксуючій пластині 5, затискають палець-повзун 4 у відповідному гнізді зубчастої рейки 3. Таким чином блокується переміщення матрацної основи ПРИСТРОЮ "вгору - вниз". III. Донизу. Повертаючи важіль 9 до упору 11, валик управління 7 стає в таке положення, що своїм ексцентриситетом перекриває гнізда зубчастої рейки 3, заставляючи палець-повзун 4 рухатись вздовж паза зубчастої рейки, минаючи її гнізда. В цьому положенні слід опускати і піднімати раму, тільки утримуючи її "на вазі". У цьому положенні ПРИСТРІЙ залишати не можна, тому що це положення є проміжним, короткочасним, і служить тільки для опускання рами донизу. Правила експлуатації пристрою 1 UA 78415 U 5 10 - Важелі керування двох спарених опор-стояків повинні знаходитись в однакових положеннях (iз трьох можливих), тобто, у даному випадку "у дзеркальному відображенні". - У жодному разі важелі не можна залишати у проміжному положенні. - Не можна важіль переводити в положення III донизу, не утримуючи матрацну основу "на вазі". За допомогою внесених змін до конструкції механізму зміни положення ложа полегшується керування механізмом та зменшується кількість персоналу, необхідного для обслуговування каталки, достатньо двох медпрацівників, при трьох - раніше. Збільшився строк служби пристрою. За допомогою даного пристрою здійснено перекладання та транспортування 146 постраждалих і хворих, що перебували у тяжкому стані, в умовах клініки у Київській міській клінічній лікарні швидкої медичної допомоги (у відділеннях: політравми, токсикології та судинної хірургії) і у Київській обласній клінічній лікарні №1 та забір з "місця пригоди" 16 статистів. Ускладнень при перекладанні та транспортуванні не спостерігалось. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Механізм зміни положення ложа у пристрої для транспортування та переукладання постраждалих і хворих, що складається із двох зубчастих рейок, двох пальців-повзунів, які переміщуються у зубчастих рейках; при цьому пальці-повзуни кожної пари стояків з'єднані між собою штангою, що разом із з'єднувальною траверсою синхронізує переміщення опор-стояків, які, в свою чергу, з'єднані з пальцями-повзунами за допомогою шатуна, фіксаторів - напрямних і важеля керування фіксатора, який відрізняється тим, що встановлено кулачковий валик з великим ексцентриситетом до осі валика з можливістю обертання навколо своєї осі та з можливістю відкриття і закриття доступу повзуна у гнізда зубчастої рейки. 2 UA 78415 U 3 UA 78415 U 4 UA 78415 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
