Носій запису та пристрій для сканування запису

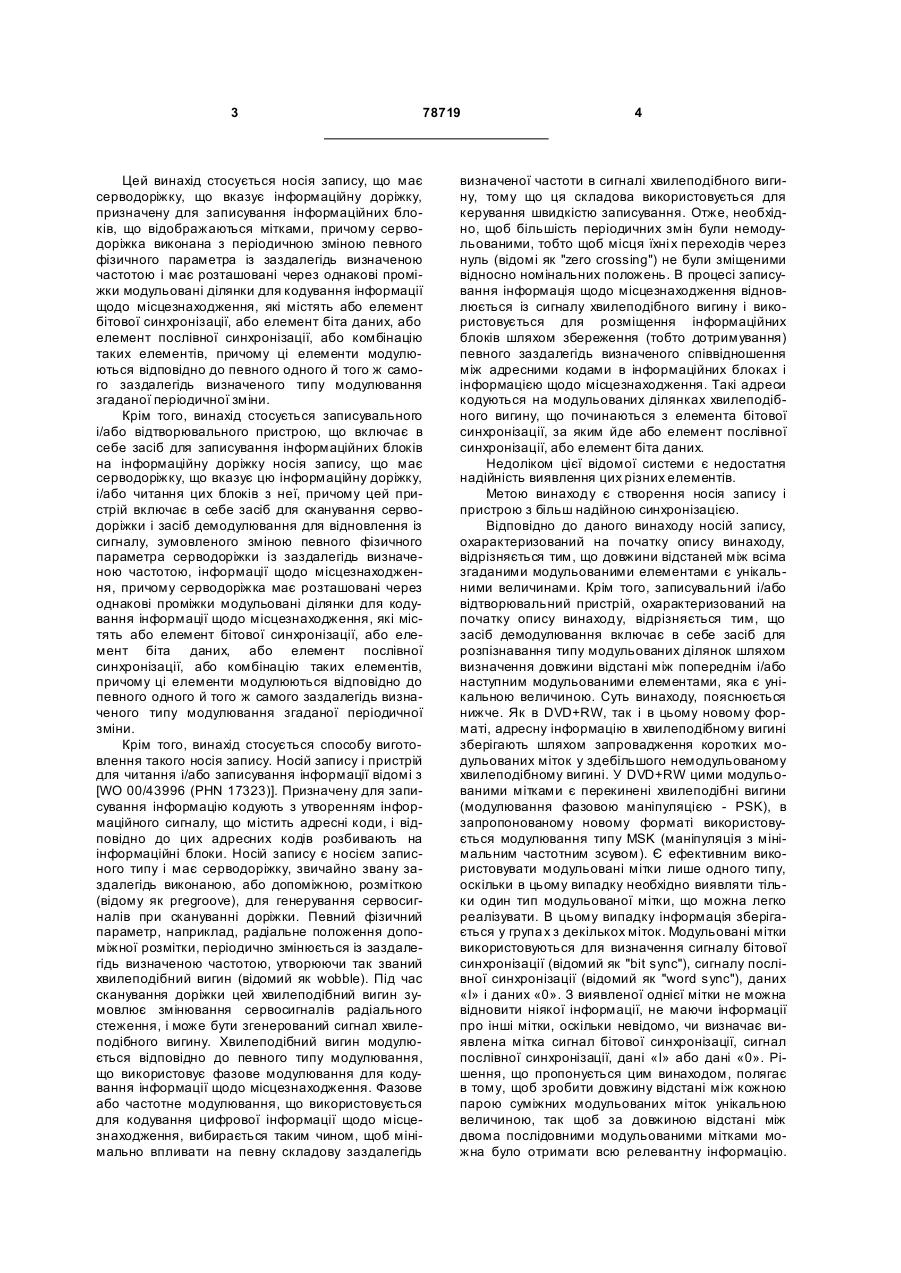

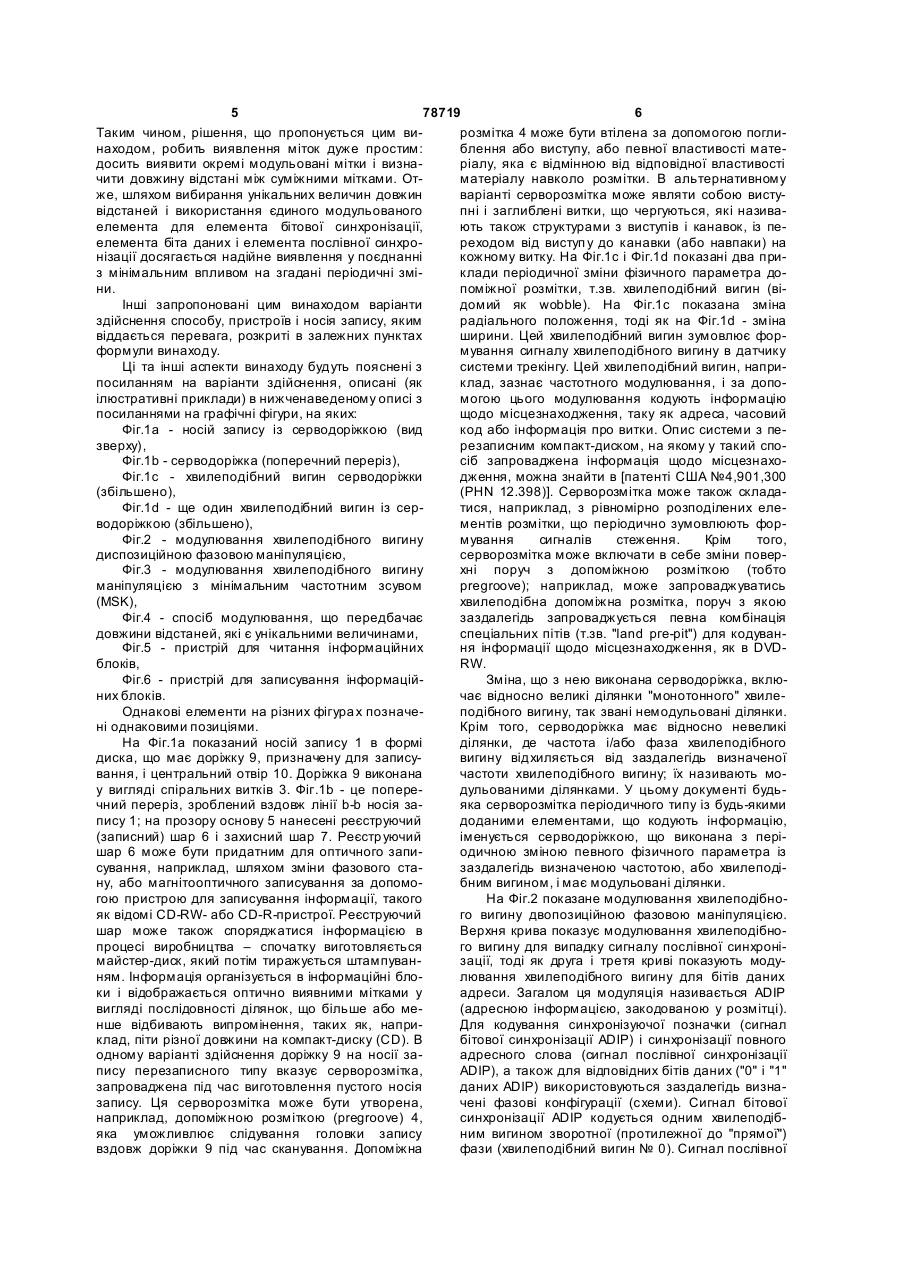

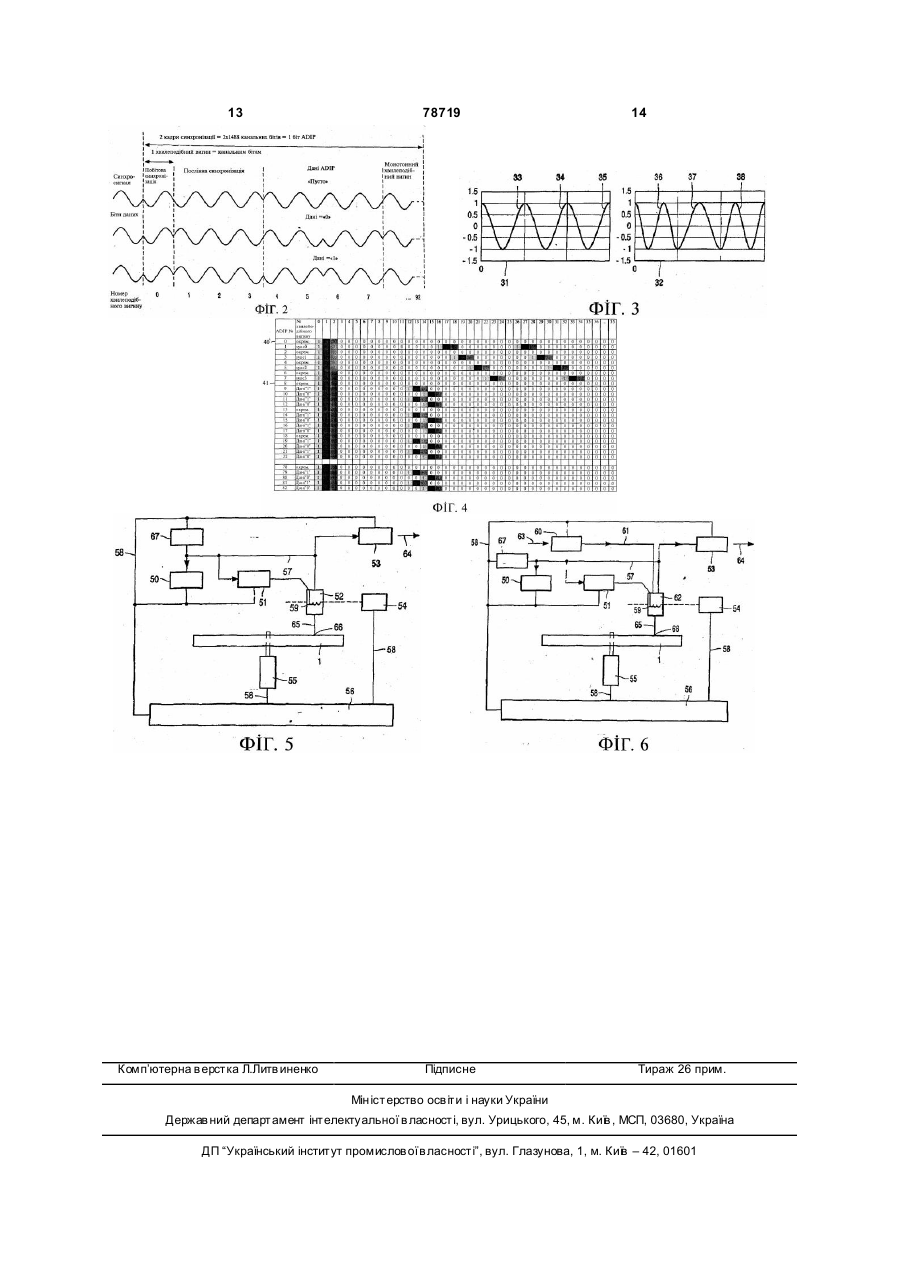

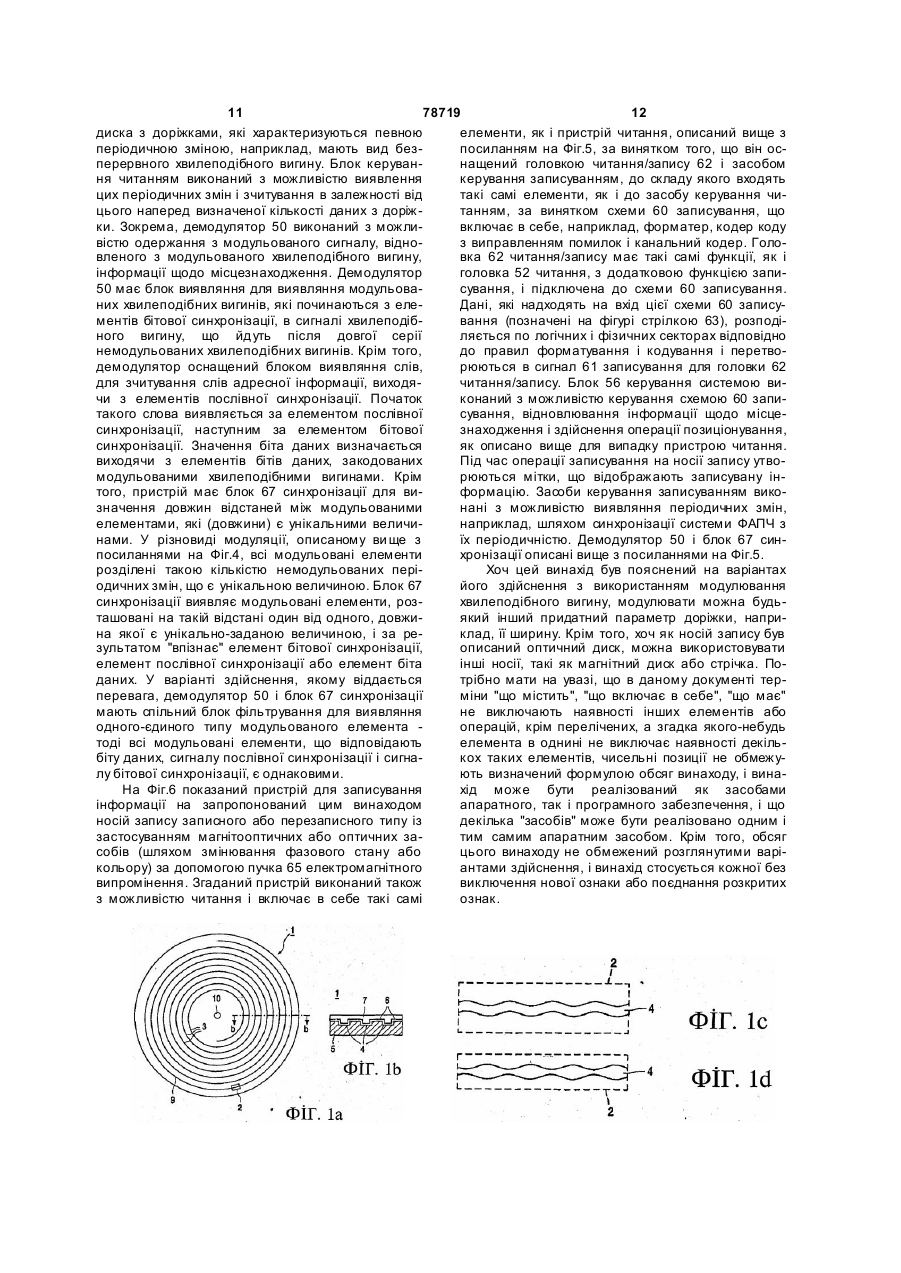

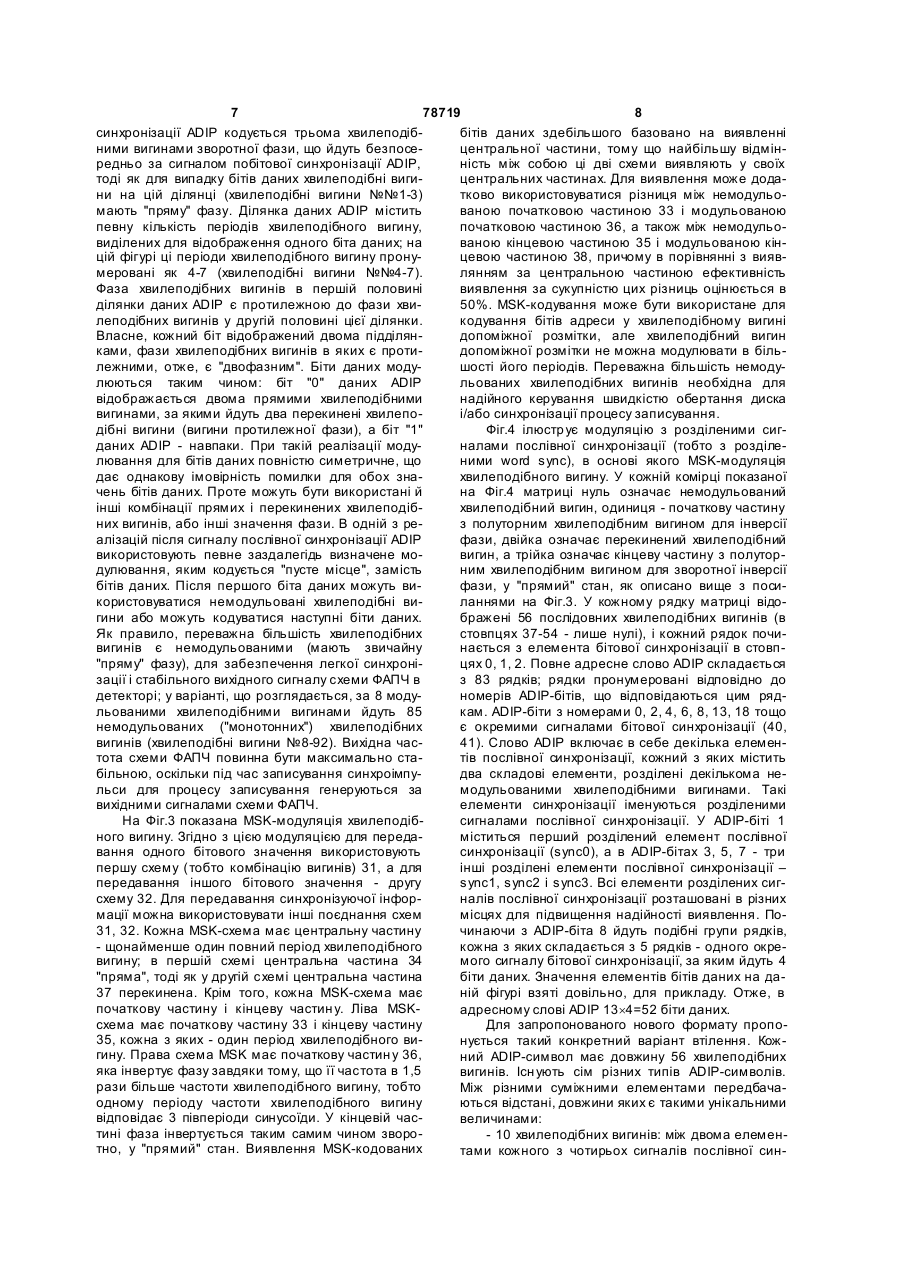

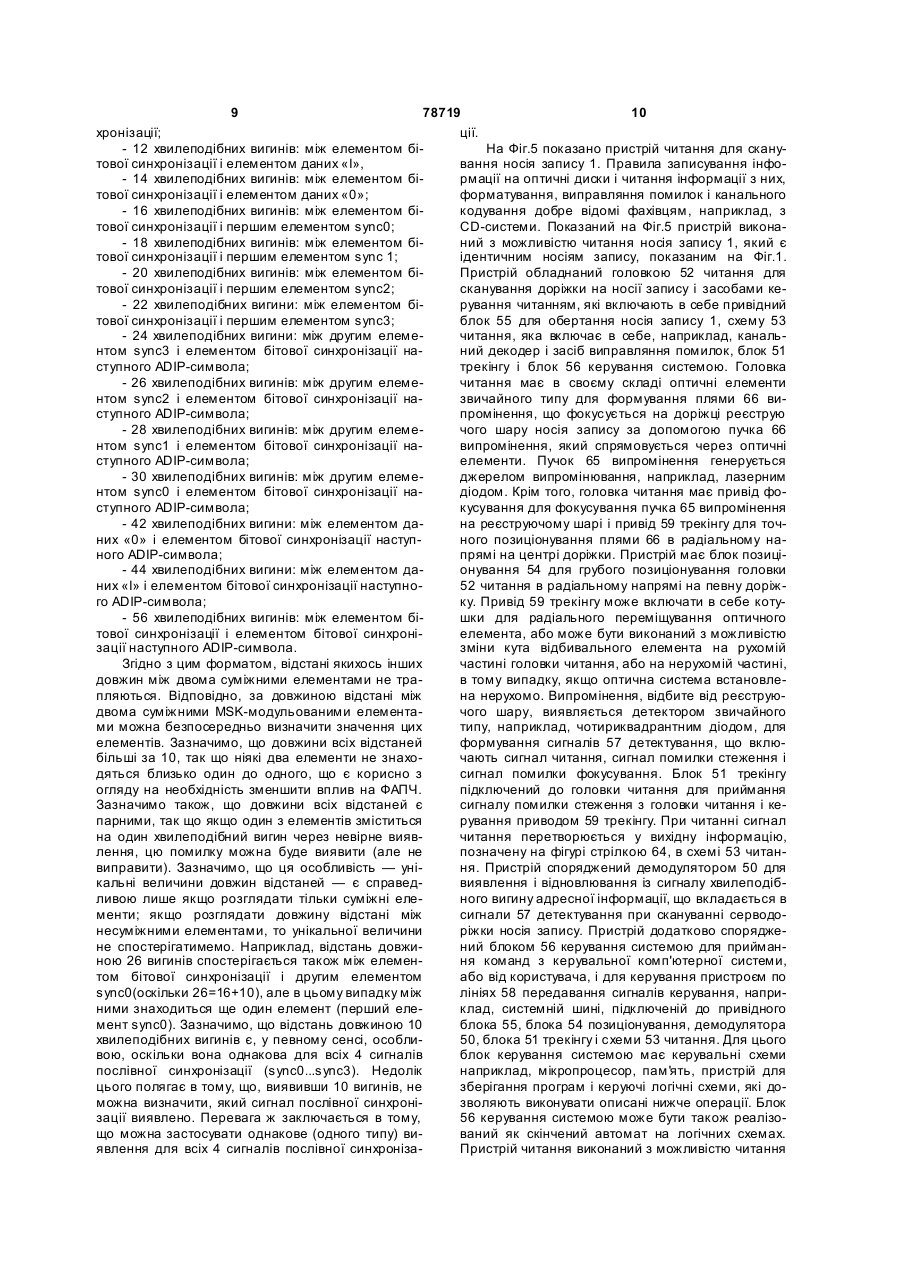

1. Носій запису, що має серводоріжку (4), що вказує інформаційну доріжку (9), призначену для записування інформаційних блоків, що відображаються мітками, причому серводоріжка (4) виконана з періодичною зміною певного фізичного параметра із заздалегідь визначеною частотою і має розташовані через однакові проміжки модульовані ділянки для кодування інформації щодо місцезнаходження, які містять або елемент бітової синхронізації, або елемент біта даних, або елемент послівної синхронізації, або комбінацію таких елементів, причому ці елементи модулюються відповідно до певного одного й того ж самого заздалегідь визначеного типу модулювання згаданої періодичної зміни, який відрізняється тим, що довжини відстаней між всіма згаданими модульованими елементами є унікальними величинами. 2. Носій запису за п. 1, який відрізняється тим, що згаданим заздалегідь визначеним типом модулювання згаданої періодичної зміни є маніпуляція з мінімальним частотним зсувом. 3. Носій запису за п. 1 або п. 2, який відрізняється тим, що модульована ділянка, яка відповідає сигналу послівної синхронізації, включає два модульовані елементи, розташовані на такій відстані 2 (19) 1 3 78719 Цей винахід стосується носія запису, що має серводоріжку, що вказує інформаційну доріжку, призначену для записування інформаційних блоків, що відображаються мітками, причому серводоріжка виконана з періодичною зміною певного фізичного параметра із заздалегідь визначеною частотою і має розташовані через однакові проміжки модульовані ділянки для кодування інформації щодо місцезнаходження, які містять або елемент бітової синхронізації, або елемент біта даних, або елемент послівної синхронізації, або комбінацію таких елементів, причому ці елементи модулюються відповідно до певного одного й того ж самого заздалегідь визначеного типу модулювання згаданої періодичної зміни. Крім того, винахід стосується записувального і/або відтворювального пристрою, що включає в себе засіб для записування інформаційних блоків на інформаційну доріжку носія запису, що має серводоріжку, що вказує цю інформаційну доріжку, і/або читання цих блоків з неї, причому цей пристрій включає в себе засіб для сканування серводоріжки і засіб демодулювання для відновлення із сигналу, зумовленого зміною певного фізичного параметра серводоріжки із заздалегідь визначеною частотою, інформації щодо місцезнаходження, причому серводоріжка має розташовані через однакові проміжки модульовані ділянки для кодування інформації щодо місцезнаходження, які містять або елемент бітової синхронізації, або елемент біта даних, або елемент послівної синхронізації, або комбінацію таких елементів, причому ці елементи модулюються відповідно до певного одного й того ж самого заздалегідь визначеного типу модулювання згаданої періодичної зміни. Крім того, винахід стосується способу виготовлення такого носія запису. Носій запису і пристрій для читання і/або записування інформації відомі з [WO 00/43996 (PHN 17323)]. Призначену для записування інформацію кодують з утворенням інформаційного сигналу, що містить адресні коди, і відповідно до цих адресних кодів розбивають на інформаційні блоки. Носій запису є носієм записного типу і має серводоріжку, звичайно звану заздалегідь виконаною, або допоміжною, розміткою (відому як pregroove), для генерування сервосигналів при скануванні доріжки. Певний фізичний параметр, наприклад, радіальне положення допоміжної розмітки, періодично змінюється із заздалегідь визначеною частотою, утворюючи так званий хвилеподібний вигин (відомий як wobble). Під час сканування доріжки цей хвилеподібний вигин зумовлює змінювання сервосигналів радіального стеження, і може бути згенерований сигнал хвилеподібного вигину. Хвилеподібний вигин модулюється відповідно до певного типу модулювання, що використовує фазове модулювання для кодування інформації щодо місцезнаходження. Фазове або частотне модулювання, що використовується для кодування цифрової інформації щодо місцезнаходження, вибирається таким чином, щоб мінімально впливати на певну складову заздалегідь 4 визначеної частоти в сигналі хвилеподібного вигину, тому що ця складова використовується для керування швидкістю записування. Отже, необхідно, щоб більшість періодичних змін були немодульованими, тобто щоб місця їхні х переходів через нуль (відомі як "zero crossing") не були зміщеними відносно номінальних положень. В процесі записування інформація щодо місцезнаходження відновлюється із сигналу хвилеподібного вигину і використовується для розміщення інформаційних блоків шляхом збереження (тобто дотримування) певного заздалегідь визначеного співвідношення між адресними кодами в інформаційних блоках і інформацією щодо місцезнаходження. Такі адреси кодуються на модульованих ділянках хвилеподібного вигину, що починаються з елемента бітової синхронізації, за яким йде або елемент послівної синхронізації, або елемент біта даних. Недоліком цієї відомої системи є недостатня надійність виявлення цих різних елементів. Метою винаходу є створення носія запису і пристрою з більш надійною синхронізацією. Відповідно до даного винаходу носій запису, охарактеризований на початку опису винаходу, відрізняється тим, що довжини відстаней між всіма згаданими модульованими елементами є унікальними величинами. Крім того, записувальний і/або відтворювальний пристрій, охарактеризований на початку опису винаходу, відрізняється тим, що засіб демодулювання включає в себе засіб для розпізнавання типу модульованих ділянок шляхом визначення довжини відстані між попереднім і/або наступним модульованими елементами, яка є унікальною величиною. Суть винаходу, пояснюється нижче. Як в DVD+RW, так і в цьому новому форматі, адресну інформацію в хвилеподібному вигині зберігають шляхом запровадження коротких модульованих міток у здебільшого немодульованому хвилеподібному вигині. У DVD+RW цими модульованими мітками є перекинені хвилеподібні вигини (модулювання фазовою маніпуляцією - PSK), в запропонованому новому форматі використовується модулювання типу MSK (маніпуляція з мінімальним частотним зсувом). Є ефективним використовувати модульовані мітки лише одного типу, оскільки в цьому випадку необхідно виявляти тільки один тип модульованої мітки, що можна легко реалізувати. В цьому випадку інформація зберігається у група х з декількох міток. Модульовані мітки використовуються для визначення сигналу бітової синхронізації (відомий як "bit sync"), сигналу послівної синхронізації (відомий як "word sync"), даних «І» і даних «0». З виявленої однієї мітки не можна відновити ніякої інформації, не маючи інформації про інші мітки, оскільки невідомо, чи визначає виявлена мітка сигнал бітової синхронізації, сигнал послівної синхронізації, дані «І» або дані «0». Рішення, що пропонується цим винаходом, полягає в тому, щоб зробити довжину відстані між кожною парою суміжних модульованих міток унікальною величиною, так щоб за довжиною відстані між двома послідовними модульованими мітками можна було отримати всю релевантну інформацію. 5 78719 6 Таким чином, рішення, що пропонується цим вирозмітка 4 може бути втілена за допомогою поглинаходом, робить виявлення міток дуже простим: блення або виступу, або певної властивості матедосить виявити окремі модульовані мітки і визнаріалу, яка є відмінною від відповідної властивості чити довжину відстані між суміжними мітками. Отматеріалу навколо розмітки. В альтернативному же, шляхом вибирання унікальних величин довжин варіанті серворозмітка може являти собою вистувідстаней і використання єдиного модульованого пні і заглиблені витки, що чергуються, які називаелемента для елемента бітової синхронізації, ють також структурами з виступів і канавок, із пеелемента біта даних і елемента послівної синхрореходом від виступ у до канавки (або навпаки) на нізації досягається надійне виявлення у поєднанні кожному витку. На Фіг.1с і Фіг.1d показані два приз мінімальним впливом на згадані періодичні зміклади періодичної зміни фізичного параметра дони. поміжної розмітки, т.зв. хвилеподібний вигин (віІнші запропоновані цим винаходом варіанти домий як wobble). На Фіг.1с показана зміна здійснення способу, пристроїв і носія запису, яким радіального положення, тоді як на Фіг.1d - зміна віддається перевага, розкриті в залежних пунктах ширини. Цей хвилеподібний вигин зумовлює форформули винаходу. мування сигналу хвилеподібного вигину в датчику Ці та інші аспекти винаходу будуть пояснені з системи трекінгу. Цей хвилеподібний вигин, наприпосиланням на варіанти здійснення, описані (як клад, зазнає частотного модулювання, і за допоілюстративні приклади) в нижченаведеному описі з могою цього модулювання кодують інформацію посиланнями на графічні фігури, на яких: щодо місцезнаходження, таку як адреса, часовий Фіг.1a - носій запису із серводоріжкою (вид код або інформація про витки. Опис системи з пезверху), резаписним компакт-диском, на якому у такий споФіг.1b - серводоріжка (поперечний переріз), сіб запроваджена інформація щодо місцезнахоФіг.1с - хвилеподібний вигин серводоріжки дження, можна знайти в [патенті США №4,901,300 (збільшено), (PHN 12.398)]. Серворозмітка може також складаФіг.1d - ще один хвилеподібний вигин із сертися, наприклад, з рівномірно розподілених елеводоріжкою (збільшено), ментів розмітки, що періодично зумовлюють форФіг.2 - модулювання хвилеподібного вигину мування сигналів стеження. Крім того, диспозиційною фазовою маніпуляцією, серворозмітка може включати в себе зміни поверФіг.3 - модулювання хвилеподібного вигину хні поруч з допоміжною розміткою (тобто маніпуляцією з мінімальним частотним зсувом pregroove); наприклад, може запроваджуватись (MSK), хвилеподібна допоміжна розмітка, поруч з якою Фіг.4 - спосіб модулювання, що передбачає заздалегідь запроваджується певна комбінація довжини відстаней, які є унікальними величинами, спеціальних пітів (т.зв. "land рге-pit") для кодуванФіг.5 - пристрій для читання інформаційних ня інформації щодо місцезнаходження, як в DVDблоків, RW. Фіг.6 - пристрій для записування інформаційЗміна, що з нею виконана серводоріжка, вклюних блоків. чає відносно великі ділянки "монотонного" хвилеОднакові елементи на різних фігура х позначеподібного вигину, так звані немодульовані ділянки. ні однаковими позиціями. Крім того, серводоріжка має відносно невеликі На Фіг.1а показаний носій запису 1 в формі ділянки, де частота і/або фаза хвилеподібного диска, що має доріжку 9, призначену для записувигину відхиляється від заздалегідь визначеної вання, і центральний отвір 10. Доріжка 9 виконана частоти хвилеподібного вигину; їх називають моу вигляді спіральних витків 3. Фіг.1b - це попередульованими ділянками. У цьому документі будьчний переріз, зроблений вздовж лінії b-b носія заяка серворозмітка періодичного типу із будь-якими пису 1; на прозору основу 5 нанесені реєструючий доданими елементами, що кодують інформацію, (записний) шар 6 і захисний шар 7. Реєстр уючий іменується серводоріжкою, що виконана з перішар 6 може бути придатним для оптичного запиодичною зміною певного фізичного параметра із сування, наприклад, шляхом зміни фазового стазаздалегідь визначеною частотою, або хвилеподіну, або магнітооптичного записування за допомобним вигином, і має модульовані ділянки. гою пристрою для записування інформації, такого На Фіг.2 показане модулювання хвилеподібнояк відомі CD-RW- або CD-R-пристрої. Реєструючий го вигину двопозиційною фазовою маніпуляцією. шар може також споряджатися інформацією в Верхня крива показує модулювання хвилеподібнопроцесі виробництва – спочатку виготовляється го вигину для випадку сигналу послівної синхронімайстер-диск, який потім тиражується штампуванзації, тоді як друга і третя криві показують модуням. Інформація організується в інформаційні блолювання хвилеподібного вигину для бітів даних ки і відображається оптично виявними мітками у адреси. Загалом ця модуляція називається ADIP вигляді послідовності ділянок, що більше або ме(адресною інформацією, закодованою у розмітці). нше відбивають випромінення, таких як, наприДля кодування синхронізуючої позначки (сигнал клад, піти різної довжини на компакт-диску (CD). В бітової синхронізації ADIP) і синхронізації повного одному варіанті здійснення доріжку 9 на носії заадресного слова (сигнал послівної синхронізації пису перезаписного типу вказує серворозмітка, ADIP), а також для відповідних бітів даних ("0" і "1" запроваджена під час виготовлення пустого носія даних ADIP) використовуються заздалегідь визназапису. Ця серворозмітка може бути утворена, чені фазові конфігурації (схеми). Сигнал бітової наприклад, допоміжною розміткою (pregroove) 4, синхронізації ADIP кодується одним хвилеподібяка уможливлює слідування головки запису ним вигином зворотної (протилежної до "прямої") вздовж доріжки 9 під час сканування. Допоміжна фази (хвилеподібний вигин № 0). Сигнал послівної 7 78719 8 синхронізації ADIP кодується трьома хвилеподіббітів даних здебільшого базовано на виявленні ними вигинами зворотної фази, що йдуть безпосецентральної частини, тому що найбільшу відмінредньо за сигналом побітової синхронізації ADIP, ність між собою ці дві схеми виявляють у своїх тоді як для випадку бітів даних хвилеподібні вигицентральних частинах. Для виявлення може додани на цій ділянці (хвилеподібні вигини №№1-3) тково використовуватися різниця між немодульомають "пряму" фазу. Ділянка даних ADIP містить ваною початковою частиною 33 і модульованою певну кількість періодів хвилеподібного вигину, початковою частиною 36, а також між немодульовиділених для відображення одного біта даних; на ваною кінцевою частиною 35 і модульованою кінцій фігурі ці періоди хвилеподібного вигину пронуцевою частиною 38, причому в порівнянні з виявмеровані як 4-7 (хвилеподібні вигини №№4-7). лянням за центральною частиною ефективність Фаза хвилеподібних вигинів в першій половині виявлення за сукупністю цих різниць оцінюється в ділянки даних ADIP є протилежною до фази хви50%. MSK-кодування може бути використане для леподібних вигинів у другій половині цієї ділянки. кодування бітів адреси у хвилеподібному вигині Власне, кожний біт відображений двома підділяндопоміжної розмітки, але хвилеподібний вигин ками, фази хвилеподібних вигинів в яких є протидопоміжної розмітки не можна модулювати в більлежними, отже, є "двофазним". Біти даних модушості його періодів. Переважна більшість немодулюються таким чином: біт "0" даних ADIP льованих хвилеподібних вигинів необхідна для відображається двома прямими хвилеподібними надійного керування швидкістю обертання диска вигинами, за якими йдуть два перекинені хвилепоі/або синхронізації процесу записування. дібні вигини (вигини протилежної фази), а біт "1" Фіг.4 ілюстр ує модуляцію з розділеними сигданих ADIP - навпаки. При такій реалізації модуналами послівної синхронізації (тобто з розділелювання для бітів даних повністю симетричне, що ними word sync), в основі якого MSK-модуляція дає однакову імовірність помилки для обох знахвилеподібного вигину. У кожній комірці показаної чень бітів даних. Проте можуть бути використані й на Фіг.4 матриці нуль означає немодульований інші комбінації прямих і перекинених хвилеподібхвилеподібний вигин, одиниця - початкову частину них вигинів, або інші значення фази. В одній з рез полуторним хвилеподібним вигином для інверсії алізацій після сигналу послівної синхронізації ADIP фази, двійка означає перекинений хвилеподібний використовують певне заздалегідь визначене мовигин, а трійка означає кінцеву частину з полутордулювання, яким кодується "пусте місце", замість ним хвилеподібним вигином для зворотної інверсії бітів даних. Після першого біта даних можуть вифази, у "прямий" стан, як описано вище з посикористовуватися немодульовані хвилеподібні виланнями на Фіг.3. У кожному рядку матриці відогини або можуть кодуватися наступні біти даних. бражені 56 послідовних хвилеподібних вигинів (в Як правило, переважна більшість хвилеподібних стовпцях 37-54 - лише нулі), і кожний рядок почивигинів є немодульованими (мають звичайну нається з елемента бітової синхронізації в стовп"пряму" фазу), для забезпечення легкої синхроніцях 0, 1, 2. Повне адресне слово ADIP складається зації і стабільного вихідного сигналу схеми ФАПЧ в з 83 рядків; рядки пронумеровані відповідно до детекторі; у варіанті, що розглядається, за 8 модуномерів ADIP-бітів, що відповідаються цим рядльованими хвилеподібними вигинами йдуть 85 кам. ADIP-біти з номерами 0, 2, 4, 6, 8, 13, 18 тощо немодульованих ("монотонних") хвилеподібних є окремими сигналами бітової синхронізації (40, вигинів (хвилеподібні вигини №8-92). Вихідна час41). Слово ADIP включає в себе декілька елементота схеми ФАПЧ повинна бути максимально статів послівної синхронізації, кожний з яких містить більною, оскільки під час записування синхроімпудва складові елементи, розділені декількома нельси для процесу записування генеруються за модульованими хвилеподібними вигинами. Такі вихідними сигналами схеми ФАПЧ. елементи синхронізації іменуються розділеними На Фіг.3 показана MSK-модуляція хвилеподібсигналами послівної синхронізації. У ADIP-біті 1 ного вигину. Згідно з цією модуляцією для передаміститься перший розділений елемент послівної вання одного бітового значення використовують синхронізації (sync0), а в ADIP-бітах 3, 5, 7 - три першу схему (тобто комбінацію вигинів) 31, а для інші розділені елементи послівної синхронізації – передавання іншого бітового значення - другу sync1, sync2 і sync3. Всі елементи розділених сигсхему 32. Для передавання синхронізуючої інфорналів послівної синхронізації розташовані в різних мації можна використовувати інші поєднання схем місцях для підвищення надійності виявлення. По31, 32. Кожна MSK-схема має центральну частину чинаючи з ADIP-біта 8 йдуть подібні групи рядків, - щонайменше один повний період хвилеподібного кожна з яких складається з 5 рядків - одного окревигину; в першій схемі центральна частина 34 мого сигналу бітової синхронізації, за яким йдуть 4 "пряма", тоді як у другій схемі центральна частина біти даних. Значення елементів бітів даних на да37 перекинена. Крім того, кожна MSK-схема має ній фігурі взяті довільно, для прикладу. Отже, в початкову частину і кінцеву частин у. Ліва MSKадресному слові ADIP 13´4=52 біти даних. схема має початкову частину 33 і кінцеву частину Для запропонованого нового формату пропо35, кожна з яких - один період хвилеподібного винується такий конкретний варіант втілення. Кожгину. Права схема MSK має початкову частин у 36, ний ADIP-символ має довжину 56 хвилеподібних яка інвертує фазу завдяки тому, що її частота в 1,5 вигинів. Існ ують сім різних типів ADIP-символів. рази більше частоти хвилеподібного вигину, тобто Між різними суміжними елементами передбачаодному періоду частоти хвилеподібного вигину ються відстані, довжини яких є такими унікальними відповідає 3 півперіоди синусоїди. У кінцевій часвеличинами: тині фаза інвертується таким самим чином зворо- 10 хвилеподібних вигинів: між двома елементно, у "прямий" стан. Виявлення MSK-кодованих тами кожного з чотирьох сигналів послівної син 9 78719 10 хронізації; ції. - 12 хвилеподібних вигинів: між елементом біНа Фіг.5 показано пристрій читання для сканутової синхронізації і елементом даних «І», вання носія запису 1. Правила записування інфо- 14 хвилеподібних вигинів: між елементом бірмації на оптичні диски і читання інформації з них, тової синхронізації і елементом даних «0»; форматування, виправляння помилок і канального - 16 хвилеподібних вигинів: між елементом бікодування добре відомі фахівцям, наприклад, з тової синхронізації і першим елементом sync0; CD-системи. Показаний на Фіг.5 пристрій викона- 18 хвилеподібних вигинів: між елементом біний з можливістю читання носія запису 1, який є тової синхронізації і першим елементом sync 1; ідентичним носіям запису, показаним на Фіг.1. - 20 хвилеподібних вигинів: між елементом біПристрій обладнаний головкою 52 читання для тової синхронізації і першим елементом sync2; сканування доріжки на носії запису і засобами ке- 22 хвилеподібних вигини: між елементом бірування читанням, які включають в себе привідний тової синхронізації і першим елементом sync3; блок 55 для обертання носія запису 1, схему 53 - 24 хвилеподібних вигини: між другим елемечитання, яка включає в себе, наприклад, канальнтом sync3 і елементом бітової синхронізації наний декодер і засіб виправляння помилок, блок 51 ступного ADIP-символа; трекінгу і блок 56 керування системою. Головка - 26 хвилеподібних вигинів: між другим елемечитання має в своєму складі оптичні елементи нтом sync2 і елементом бітової синхронізації назвичайного типу для формування плями 66 виступного ADIP-символа; промінення, що фокусується на доріжці реєструю - 28 хвилеподібних вигинів: між другим елемечого шару носія запису за допомогою пучка 66 нтом sync1 і елементом бітової синхронізації навипромінення, який спрямовується через оптичні ступного ADIP-символа; елементи. Пучок 65 випромінення генерується - 30 хвилеподібних вигинів: між другим елемеджерелом випромінювання, наприклад, лазерним нтом sync0 і елементом бітової синхронізації надіодом. Крім того, головка читання має привід фоступного ADIP-символа; кусування для фокусування пучка 65 випромінення - 42 хвилеподібних вигини: між елементом дана реєструючому шарі і привід 59 трекінгу для точних «0» і елементом бітової синхронізації наступного позиціонування плями 66 в радіальному наного ADIP-символа; прямі на центрі доріжки. Пристрій має блок позиці- 44 хвилеподібних вигини: між елементом даонування 54 для грубого позиціонування головки них «І» і елементом бітової синхронізації наступно52 читання в радіальному напрямі на певну доріжго ADIP-символа; ку. Привід 59 трекінгу може включати в себе коту- 56 хвилеподібних вигинів: між елементом бішки для радіального переміщування оптичного тової синхронізації і елементом бітової синхроніелемента, або може бути виконаний з можливістю зації наступного ADIP-символа. зміни кута відбивального елемента на рухомій Згідно з цим форматом, відстані якихось інших частині головки читання, або на нерухомій частині, довжин між двома суміжними елементами не трав тому випадку, якщо оптична система встановлепляються. Відповідно, за довжиною відстані між на нерухомо. Випромінення, відбите від реєструюдвома суміжними MSK-модульованими елементачого шару, виявляється детектором звичайного ми можна безпосередньо визначити значення цих типу, наприклад, чотириквадрантним діодом, для елементів. Зазначимо, що довжини всіх відстаней формування сигналів 57 детектування, що вклюбільші за 10, так що ніякі два елементи не знахочають сигнал читання, сигнал помилки стеження і дяться близько один до одного, що є корисно з сигнал помилки фокусування. Блок 51 трекінгу огляду на необхідність зменшити вплив на ФАПЧ. підключений до головки читання для приймання Зазначимо також, що довжини всіх відстаней є сигналу помилки стеження з головки читання і кепарними, так що якщо один з елементів зміститься рування приводом 59 трекінгу. При читанні сигнал на один хвилеподібний вигин через невірне виявчитання перетворюється у вихідну інформацію, лення, цю помилку можна буде виявити (але не позначену на фігурі стрілкою 64, в схемі 53 читанвиправити). Зазначимо, що ця особливість — уніня. Пристрій споряджений демодулятором 50 для кальні величини довжин відстаней — є справедвиявлення і відновлювання із сигналу хвилеподібливою лише якщо розглядати тільки суміжні еленого вигину адресної інформації, що вкладається в менти; якщо розглядати довжину відстані між сигнали 57 детектування при скануванні серводонесуміжними елементами, то унікальної величини ріжки носія запису. Пристрій додатково споряджене спостерігатимемо. Наприклад, відстань довжиний блоком 56 керування системою для прийманною 26 вигинів спостерігається також між елемення команд з керувальної комп'ютерної системи, том бітової синхронізації і другим елементом або від користувача, і для керування пристроєм по sync0(оскільки 26=16+10), але в цьому випадку між лініях 58 передавання сигналів керування, наприними знаходиться ще один елемент (перший елеклад, системній шині, підключеній до привідного мент sync0). Зазначимо, що відстань довжиною 10 блока 55, блока 54 позиціонування, демодулятора хвилеподібних вигинів є, у певному сенсі, особли50, блока 51 трекінгу і схеми 53 читання. Для цього вою, оскільки вона однакова для всіх 4 сигналів блок керування системою має керувальні схеми послівної синхронізації (sync0...sync3). Недолік наприклад, мікропроцесор, пам'ять, пристрій для цього полягає в тому, що, виявивши 10 вигинів, не зберігання програм і керуючі логічні схеми, які доможна визначити, який сигнал послівної синхронізволяють виконувати описані нижче операції. Блок зації виявлено. Перевага ж заключається в тому, 56 керування системою може бути також реалізощо можна застосувати однакове (одного типу) виваний як скінчений автомат на логічних схемах. явлення для всіх 4 сигналів послівної синхронізаПристрій читання виконаний з можливістю читання 11 78719 12 диска з доріжками, які характеризуються певною елементи, як і пристрій читання, описаний вище з періодичною зміною, наприклад, мають вид безпосиланням на Фіг.5, за винятком того, що він осперервного хвилеподібного вигину. Блок керуваннащений головкою читання/запису 62 і засобом ня читанням виконаний з можливістю виявлення керування записуванням, до складу якого входять цих періодичних змін і зчитування в залежності від такі самі елементи, як і до засобу керування чицього наперед визначеної кількості даних з доріжтанням, за винятком схеми 60 записування, що ки. Зокрема, демодулятор 50 виконаний з можливключає в себе, наприклад, форматер, кодер коду вістю одержання з модульованого сигналу, відноз виправленням помилок і канальний кодер. Головленого з модульованого хвилеподібного вигину, вка 62 читання/запису має такі самі функції, як і інформації щодо місцезнаходження. Демодулятор головка 52 читання, з додатковою функцією запи50 має блок виявляння для виявляння модульовасування, і підключена до схеми 60 записування. них хвилеподібних вигинів, які починаються з елеДані, які надходять на вхід цієї схеми 60 записументів бітової синхронізації, в сигналі хвилеподібвання (позначені на фігурі стрілкою 63), розподіного вигину, що йдуть після довгої серії ляється по логічних і фізичних секторах відповідно немодульованих хвилеподібних вигинів. Крім того, до правил форматування і кодування і перетводемодулятор оснащений блоком виявляння слів, рюються в сигнал 61 записування для головки 62 для зчитування слів адресної інформації, виходячитання/запису. Блок 56 керування системою вичи з елементів послівної синхронізації. Початок конаний з можливістю керування схемою 60 запитакого слова виявляється за елементом послівної сування, відновлювання інформації щодо місцесинхронізації, наступним за елементом бітової знаходження і здійснення операції позиціонування, синхронізації. Значення біта даних визначається як описано вище для випадку пристрою читання. виходячи з елементів бітів даних, закодованих Під час операції записування на носії запису утвомодульованими хвилеподібними вигинами. Крім рюються мітки, що відображають записувану інтого, пристрій має блок 67 синхронізації для виформацію. Засоби керування записуванням викозначення довжин відстаней між модульованими нані з можливістю виявляння періодичних змін, елементами, які (довжини) є унікальними величинаприклад, шляхом синхронізації системи ФАПЧ з нами. У різновиді модуляції, описаному ви ще з їх періодичністю. Демодулятор 50 і блок 67 синпосиланнями на Фіг.4, всі модульовані елементи хронізації описані вище з посиланнями на Фіг.5. розділені такою кількістю немодульованих періХоч цей винахід був пояснений на варіантах одичних змін, що є унікальною величиною. Блок 67 його здійснення з використанням модулювання синхронізації виявляє модульовані елементи, розхвилеподібного вигину, модулювати можна будьташовані на такій відстані один від одного, довжиякий інший придатний параметр доріжки, наприна якої є унікально-заданою величиною, і за реклад, її ширину. Крім того, хоч як носій запису був зультатом "впізнає" елемент бітової синхронізації, описаний оптичний диск, можна використовувати елемент послівної синхронізації або елемент біта інші носії, такі як магнітний диск або стрічка. Поданих. У варіанті здійснення, якому віддається трібно мати на увазі, що в даному документі терперевага, демодулятор 50 і блок 67 синхронізації міни "що містить", "що включає в себе", "що має" мають спільний блок фільтрування для виявляння не виключають наявності інших елементів або одного-єдиного типу модульованого елемента операцій, крім перелічених, а згадка якого-небудь тоді всі модульовані елементи, що відповідають елемента в однині не виключає наявності декільбіту даних, сигналу послівної синхронізації і сигнакох таких елементів, чисельні позиції не обмежулу бітової синхронізації, є однаковими. ють визначений формулою обсяг винаходу, і винаНа Фіг.6 показаний пристрій для записування хід може бути реалізований як засобами інформації на запропонований цим винаходом апаратного, так і програмного забезпечення, і що носій запису записного або перезаписного типу із декілька "засобів" може бути реалізовано одним і застосуванням магнітооптичних або оптичних затим самим апаратним засобом. Крім того, обсяг собів (шляхом змінювання фазового стану або цього винаходу не обмежений розглянутими варікольору) за допомогою пучка 65 електромагнітного антами здійснення, і винахід стосується кожної без випромінення. Згаданий пристрій виконаний також виключення нової ознаки або поєднання розкритих з можливістю читання і включає в себе такі самі ознак. 13 Комп’ютерна в ерстка Л.Литв иненко 78719 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
