Підшипниковий вузол
Номер патенту: 748
Опубліковано: 15.03.2001
Автори: Корсун Станіслав Федірович, Випирайко Володимир Іванович, Лейтар Сергій Петрович
Формула / Реферат

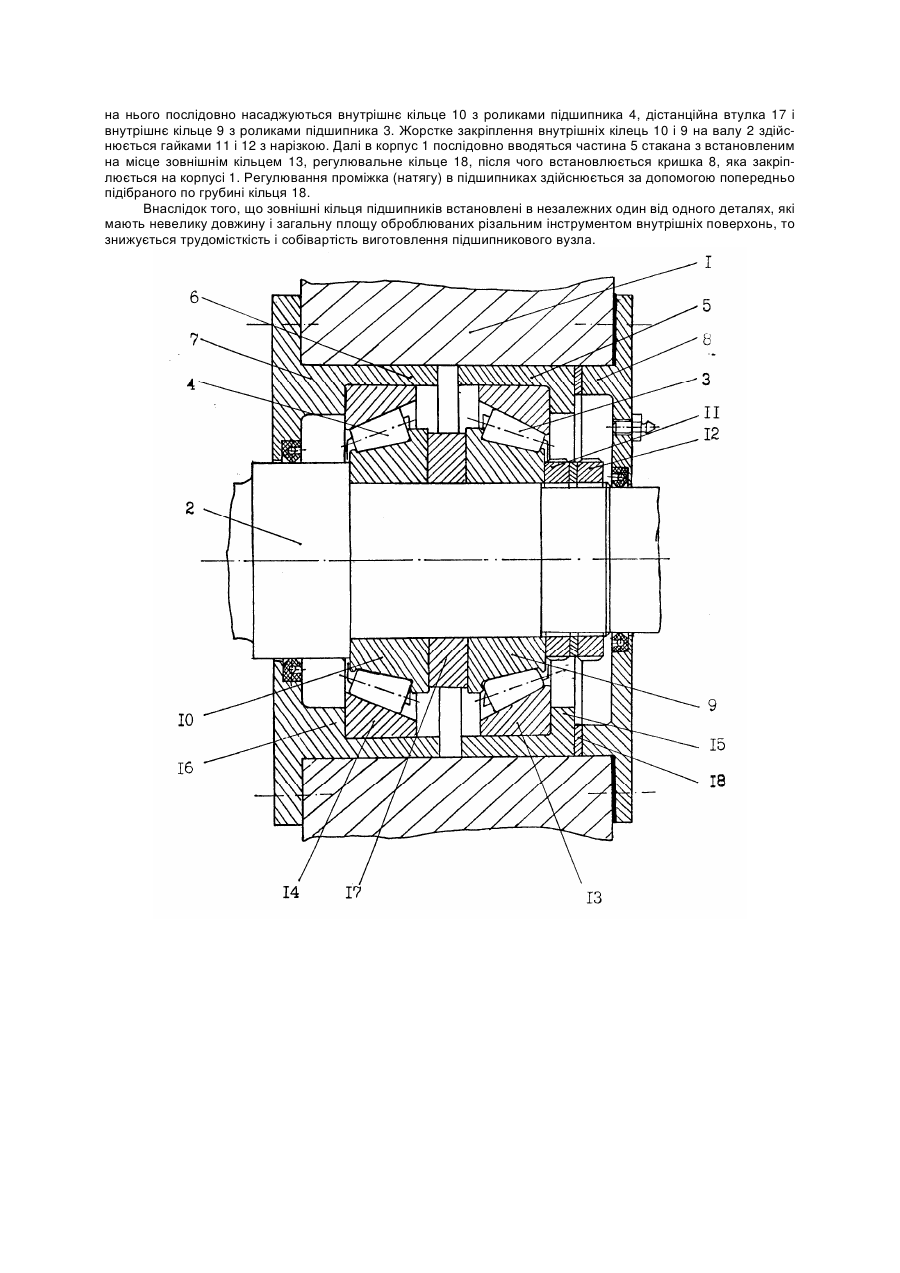

1. Підшипниковий вузол, що містить корпус з розміщеним у ньому валом і двома підшипниками кочення, внутрішні кільця яких жорстко закріплені на валу а зовнішні кільця рухомо в аксіальному напрямі встановлені в стакані, який розміщений у корпусі, і зафіксовані за допомогою виконаного в стакані бурга та закріплених на корпусі з обох його боків кришок з центруючими поясками, при цьому між внутрішніми кільцями підшипників встановлена дистанційна втулка, який відрізняється тим, що стакан виконаний по довжині з двох незалежних і розташованих з проміжком одна відносно другої частин, кожна з яких взаємодіє з відповідним зовнішнім кільцем підшипника, при цьому одна частина стакана виконана за одне ціле з кришкою, а упорний бурт розміщений на другій частині стакана.
2. Підшипниковий вузол за п. 1, який відрізняється тим, що підшипники виконані у вигляді радіально-упорних роликових підшипників, встановлених по схемі Х-дуплекс, упорний бурт стакана розміщений з зовнішнього боку підшипника, а між торцевою поверхнею другої частини стакана і центруючим пояском кришки встановлене регулювальне кільце.
Додаткова інформація
Назва патенту англійськоюBearing unit
Автори англійськоюLeitar Serhii Petrovych, Vypyraiko Volodymyr Ivanovych, Korsun Stanislav Fedorovych
Назва патенту російськоюПодшипниковый узел
Автори російськоюЛейтар Сергей Петрович, Випирайко Владимир Иванович, Корсун Станислав Федорович
МПК / Мітки
МПК: F16C 15/00, F16C 13/02
Мітки: підшипниковий, вузол
Код посилання
<a href="https://ua.patents.su/3-748-pidshipnikovijj-vuzol.html" target="_blank" rel="follow" title="База патентів України">Підшипниковий вузол</a>
Підшипниковий вузол
Номер патенту: 31585
Опубліковано: 15.12.2000
Автори: Шабайкович Віктор Антонович, Григор'єва Наталія Сергіївна, Рудь Віктор Дмитрович
МПК: F16C 25/00
Мітки: підшипниковий, вузол
Текст:
...підшипника поверхні цапфи вала виконана зі зменшуючимся діаметром дна в напрямку обертання гвинтова канавка, в якій встановлений з можливістю кутового переміщення гвинтовий вкладиш у формі криволінійного клину, а змащувальні отвори виконані у вигляді двох кільцевих канавок по краях корпусу підшипника, з'єднаних між собою і з ємністю мастила отворами. Всі суттєві ознаки винаходу направлені на досягнення однієї мети, а саме: на підвищення...
Підшипниковий вузол
Номер патенту: 763
Опубліковано: 15.03.2001
Автори: Гриценко Вячеслав Григорович, МАРЦИНКОВСЬКИЙ ВАСИЛЬ СІГІЗМУНДОВИЧ
МПК: F16C 32/06
Мітки: вузол, підшипниковий
Формула / Реферат:
1. Підшипниковий вузол, який містить корпус з каналами підведення мастила та зливною порожниною, цапфу вала, самовстановлювальні колодки, що охоплюють цапфу вала, з виконаними у центральній частим) робочої поверхні радіальним отвором та у вхідній і вихідній кромках розподільними канавками, одна з яких, у вхідній кромці, сполучена через канали у тілі колодки з каналами підведення мастила, а інша, у вихідній кромці, виконана наскрізною і...
Підшипниковий вузол ковзання
Номер патенту: 23669
Опубліковано: 02.06.1998
Автори: Бурда Мирослав Йосипович, Порайко Юрій Іванович, Климишин Ярослав Данилович, Гарасимів Григорій Васильович
МПК: F16C 33/04
Мітки: ковзання, підшипниковий, вузол
Формула / Реферат:
Підшипниковий вузол ковзання, який містить корпус, що охоплює вал, мастильний вкладиш, встановлений у заглибленні, бокові поверхні якого виконані шорсткими, і механізм переміщення вкладишу відносно шорстких поверхонь, який відрізняється тим, що механізм переміщення мастильного вкладиша виконаний у вигляді двох, розміщених в одній перпендикулярній до осі валу площині, циліндричних постійних магнітів, один з яких розміщений у діаметральному...
Підшипниковий підвіс для подвійного колонкового снаряда
Номер патенту: 29344
Опубліковано: 16.10.2000
Автори: Островський Сергій Анатолійович, Мислюк Михайло Андрійович, Стефурак Роман Іванович
МПК: E21B 25/00
Мітки: подвійного, снаряда, підшипниковий, колонкового, підвіс
Формула / Реферат:
Підшипниковий підвіс для подвійного колонкового снаряда, що містить верхню муфту, зв'язану з першою обоймою верхнього підшипника і першою обоймою нижнього підшипника, ствол з головкою, отвір якої виконаний конусоподібним із скидним клапаном, що зв'язана з другою обоймою верхнього підшипника, і корпусом, виконаним з зазором відносно верхньої муфти і зв'язаним з нижньою муфтою різьбовим з'єднанням і стопором, який відрізняється тим, що друга...
Підшипниковий вузол з водяним мастилом вертикальної гідромашини
Номер патенту: 16455
Опубліковано: 29.08.1997
Автори: Шилов Валерій Павлович, Маргулис Леонід Якович, Скляр Олексій Васильович, Галайко Анатолій Павлович, Веремеєнко Ігор Степанович
МПК: F03B 11/00
Мітки: вузол, гідромашини, підшипниковий, вертикальної, водяним, мастилом
Формула / Реферат:
Подшипниковый узел с водяной смазкой вертикальной гидромашины, содержащий корпус с подсоединенным напорным трубопроводом, закрепленные на противоположных торцах корпуса крышку и днище с дросселирующим кольцом, образующие рабочую полость, в которой с зазором относительно вала установлены сегменты с радиальным опорным узлом в виде закрепленного на тыльной поверхности каждого сегмента стакана с размещенным в нем вкладышем, контактирующим с...
