Піддон

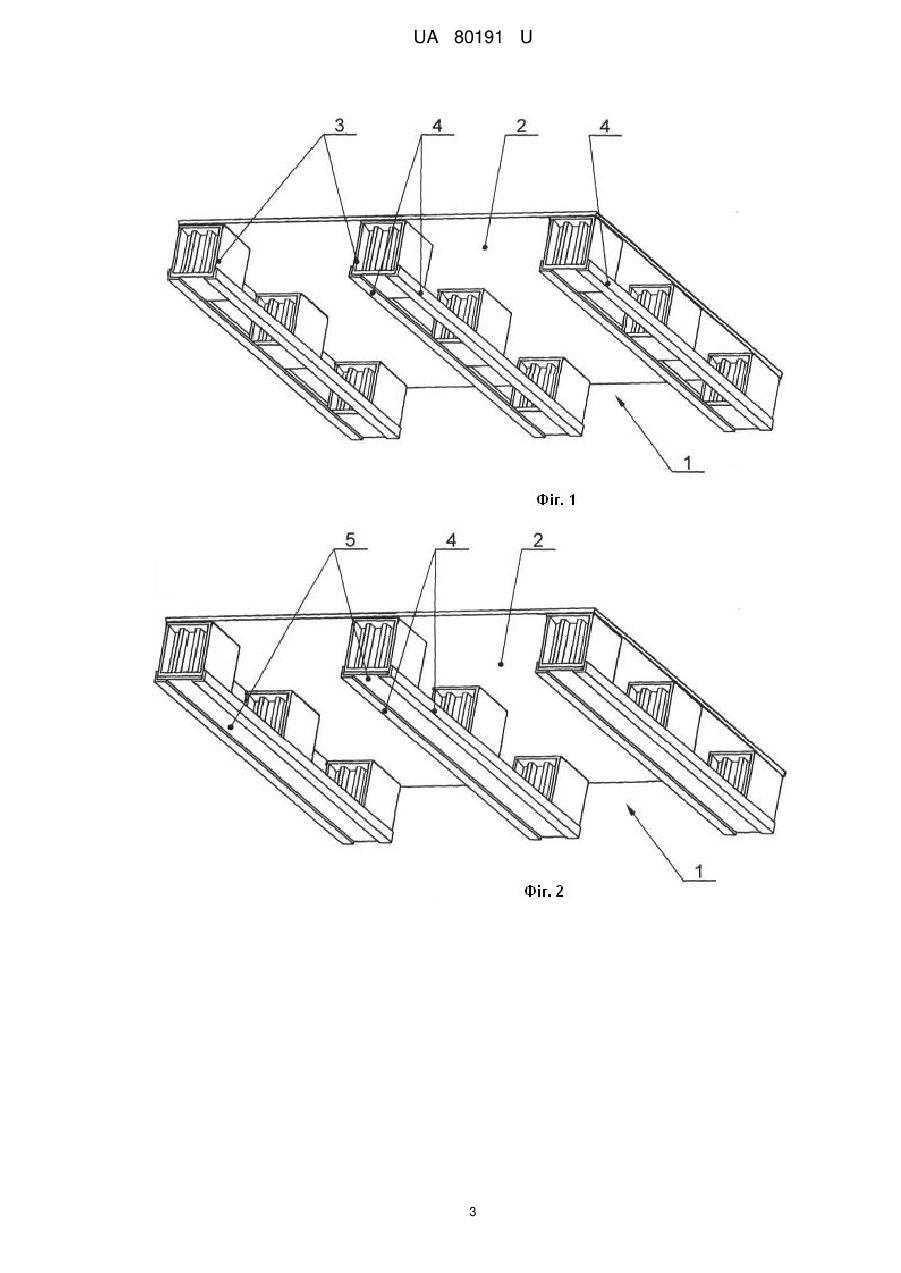

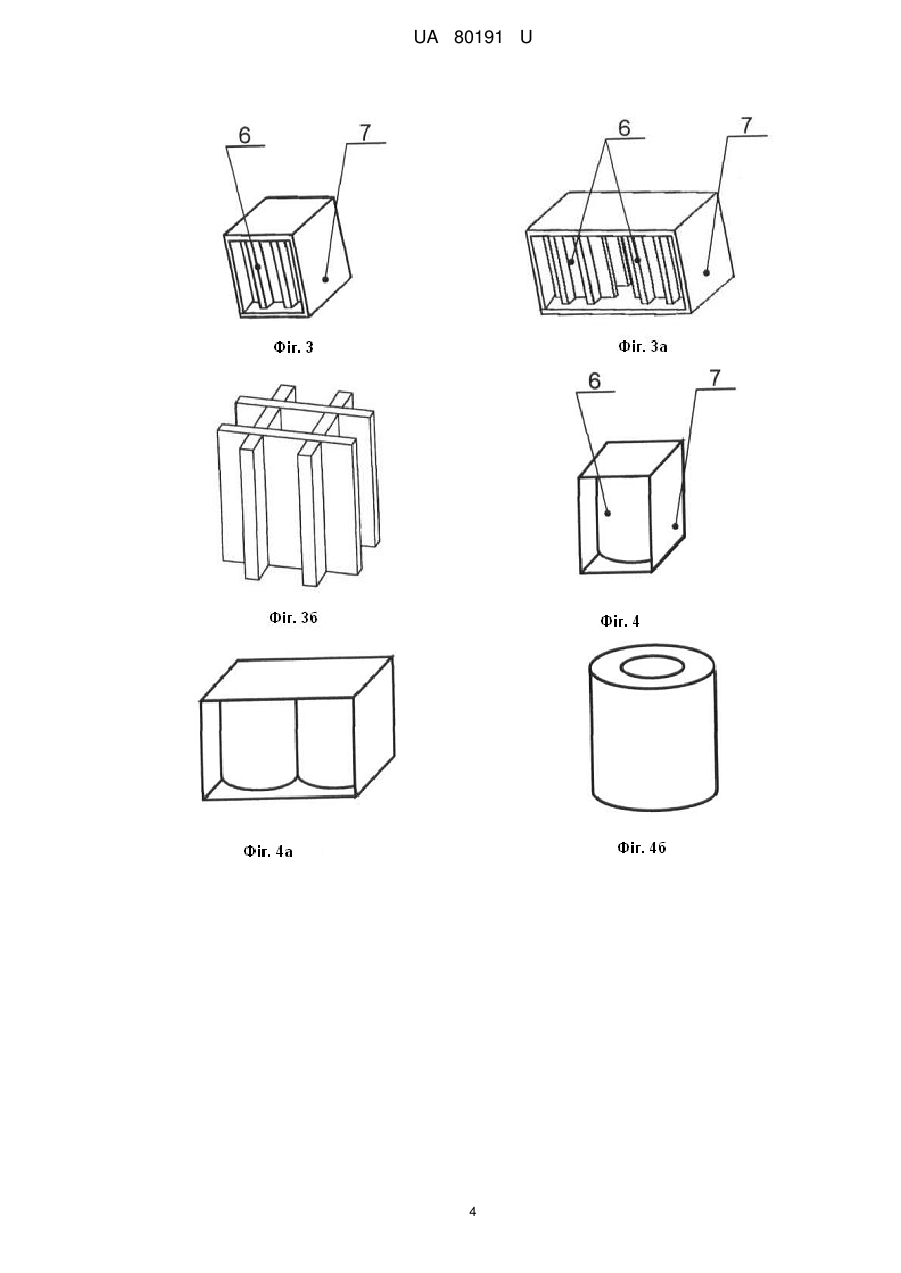

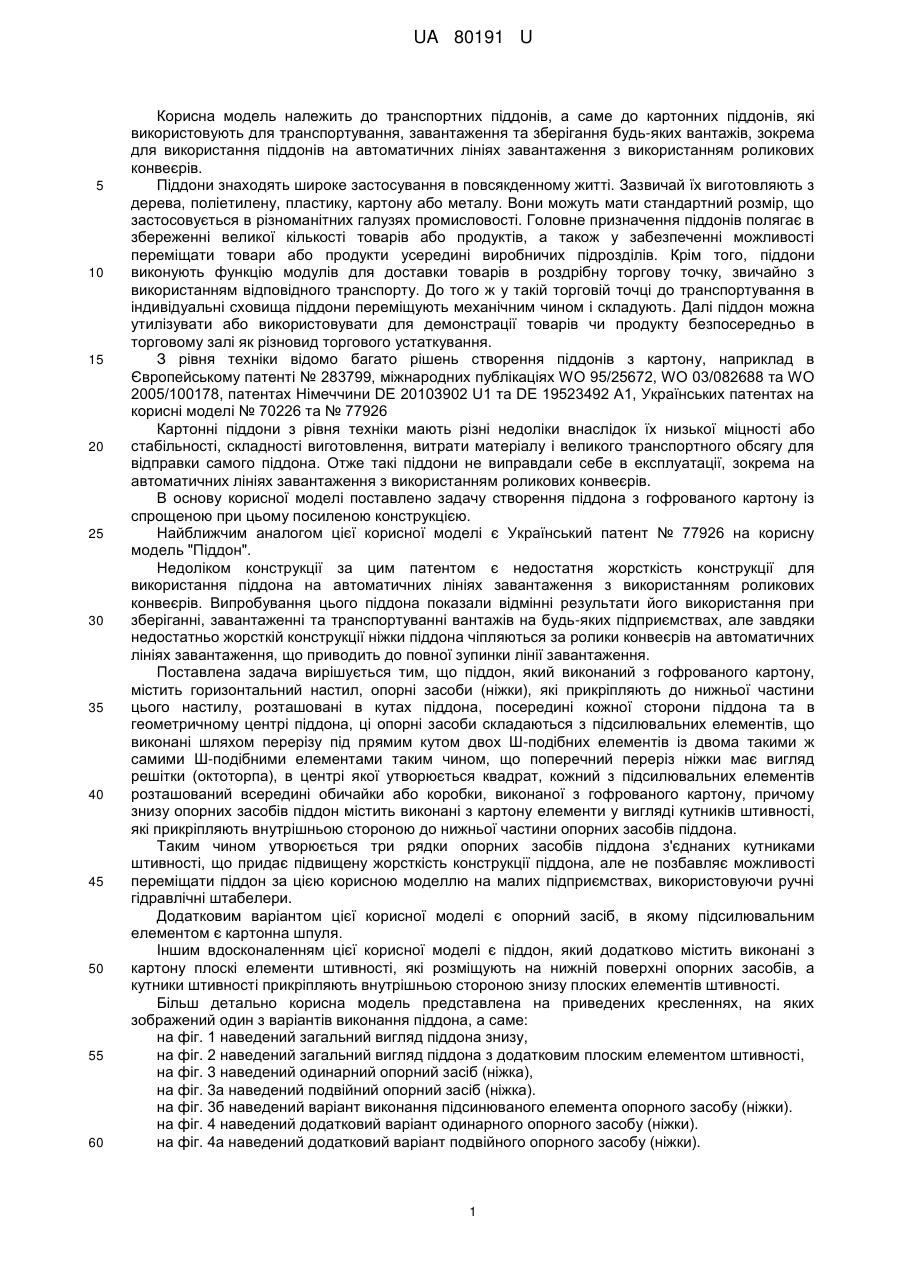

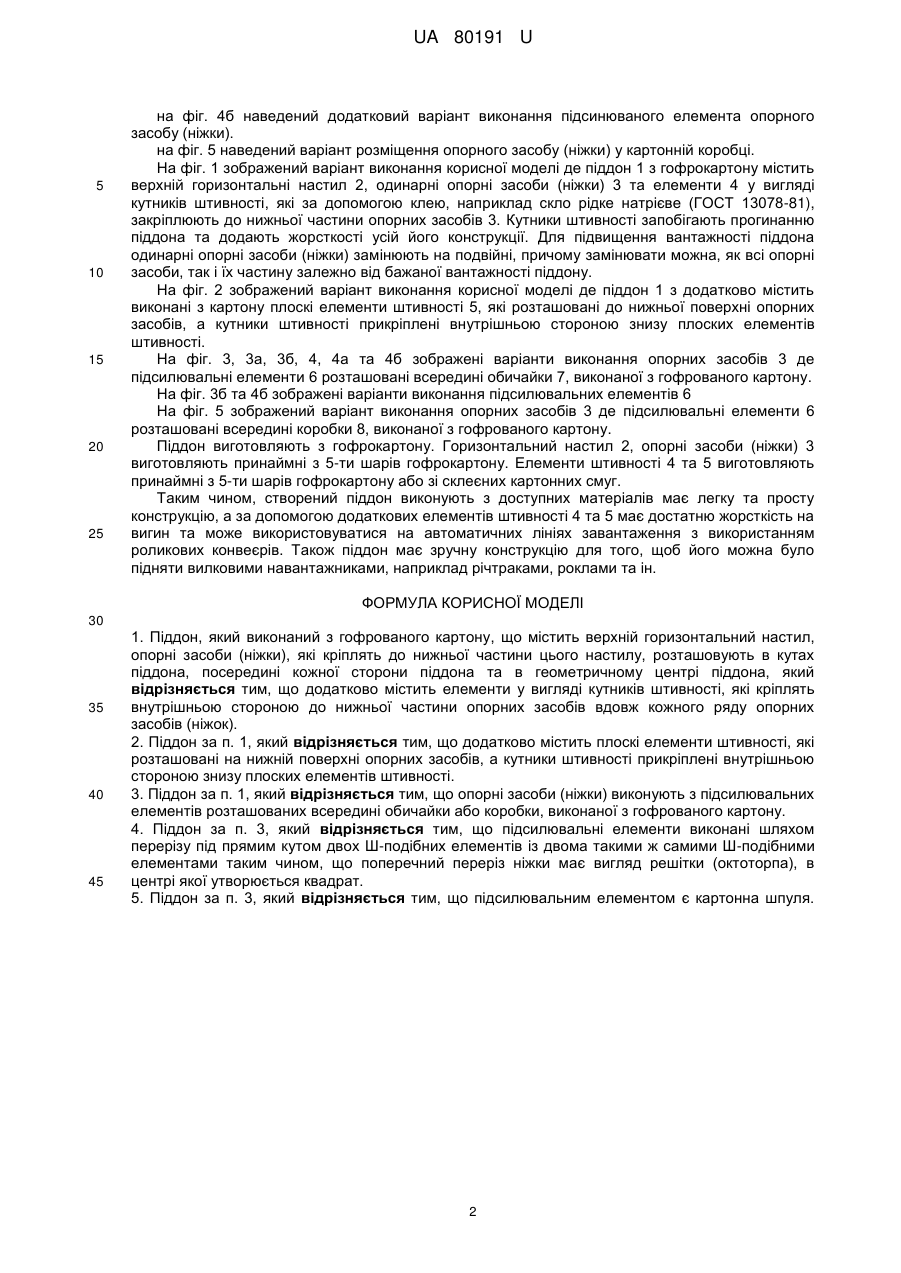

Реферат: UA 80191 U UA 80191 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортних піддонів, а саме до картонних піддонів, які використовують для транспортування, завантаження та зберігання будь-яких вантажів, зокрема для використання піддонів на автоматичних лініях завантаження з використанням роликових конвеєрів. Піддони знаходять широке застосування в повсякденному житті. Зазвичай їх виготовляють з дерева, поліетилену, пластику, картону або металу. Вони можуть мати стандартний розмір, що застосовується в різноманітних галузях промисловості. Головне призначення піддонів полягає в збереженні великої кількості товарів або продуктів, а також у забезпеченні можливості переміщати товари або продукти усередині виробничих підрозділів. Крім того, піддони виконують функцію модулів для доставки товарів в роздрібну торгову точку, звичайно з використанням відповідного транспорту. До того ж у такій торговій точці до транспортування в індивідуальні сховища піддони переміщують механічним чином і складують. Далі піддон можна утилізувати або використовувати для демонстрації товарів чи продукту безпосередньо в торговому залі як різновид торгового устаткування. З рівня техніки відомо багато рішень створення піддонів з картону, наприклад в Європейському патенті № 283799, міжнародних публікаціях WO 95/25672, WO 03/082688 та WO 2005/100178, патентах Німеччини DE 20103902 U1 та DE 19523492 А1, Українських патентах на корисні моделі № 70226 та № 77926 Картонні піддони з рівня техніки мають різні недоліки внаслідок їх низької міцності або стабільності, складності виготовлення, витрати матеріалу і великого транспортного обсягу для відправки самого піддона. Отже такі піддони не виправдали себе в експлуатації, зокрема на автоматичних лініях завантаження з використанням роликових конвеєрів. В основу корисної моделі поставлено задачу створення піддона з гофрованого картону із спрощеною при цьому посиленою конструкцією. Найближчим аналогом цієї корисної моделі є Український патент № 77926 на корисну модель "Піддон". Недоліком конструкції за цим патентом є недостатня жорсткість конструкції для використання піддона на автоматичних лініях завантаження з використанням роликових конвеєрів. Випробування цього піддона показали відмінні результати його використання при зберіганні, завантаженні та транспортуванні вантажів на будь-яких підприємствах, але завдяки недостатньо жорсткій конструкції ніжки піддона чіпляються за ролики конвеєрів на автоматичних лініях завантаження, що приводить до повної зупинки лінії завантаження. Поставлена задача вирішується тим, що піддон, який виконаний з гофрованого картону, містить горизонтальний настил, опорні засоби (ніжки), які прикріпляють до нижньої частини цього настилу, розташовані в кутах піддона, посередині кожної сторони піддона та в геометричному центрі піддона, ці опорні засоби складаються з підсилювальних елементів, що виконані шляхом перерізу під прямим кутом двох Ш-подібних елементів із двома такими ж самими Ш-подібними елементами таким чином, що поперечний переріз ніжки має вигляд решітки (октоторпа), в центрі якої утворюється квадрат, кожний з підсилювальних елементів розташований всередині обичайки або коробки, виконаної з гофрованого картону, причому знизу опорних засобів піддон містить виконані з картону елементи у вигляді кутників штивності, які прикріпляють внутрішньою стороною до нижньої частини опорних засобів піддона. Таким чином утворюється три рядки опорних засобів піддона з'єднаних кутниками штивності, що придає підвищену жорсткість конструкції піддона, але не позбавляє можливості переміщати піддон за цією корисною моделлю на малих підприємствах, використовуючи ручні гідравлічні штабелери. Додатковим варіантом цієї корисної моделі є опорний засіб, в якому підсилювальним елементом є картонна шпуля. Іншим вдосконаленням цієї корисної моделі є піддон, який додатково містить виконані з картону плоскі елементи штивності, які розміщують на нижній поверхні опорних засобів, а кутники штивності прикріпляють внутрішньою стороною знизу плоских елементів штивності. Більш детально корисна модель представлена на приведених кресленнях, на яких зображений один з варіантів виконання піддона, а саме: на фіг. 1 наведений загальний вигляд піддона знизу, на фіг. 2 наведений загальний вигляд піддона з додатковим плоским елементом штивності, на фіг. 3 наведений одинарний опорний засіб (ніжка), на фіг. 3а наведений подвійний опорний засіб (ніжка). на фіг. 3б наведений варіант виконання підсинюваного елемента опорного засобу (ніжки). на фіг. 4 наведений додатковий варіант одинарного опорного засобу (ніжки). на фіг. 4а наведений додатковий варіант подвійного опорного засобу (ніжки). 1 UA 80191 U 5 10 15 20 25 на фіг. 4б наведений додатковий варіант виконання підсинюваного елемента опорного засобу (ніжки). на фіг. 5 наведений варіант розміщення опорного засобу (ніжки) у картонній коробці. На фіг. 1 зображений варіант виконання корисної моделі де піддон 1 з гофрокартону містить верхній горизонтальні настил 2, одинарні опорні засоби (ніжки) 3 та елементи 4 у вигляді кутників штивності, які за допомогою клею, наприклад скло рідке натрієве (ГОСТ 13078-81), закріплюють до нижньої частини опорних засобів 3. Кутники штивності запобігають прогинанню піддона та додають жорсткості усій його конструкції. Для підвищення вантажності піддона одинарні опорні засоби (ніжки) замінюють на подвійні, причому замінювати можна, як всі опорні засоби, так і їх частину залежно від бажаної вантажності піддону. На фіг. 2 зображений варіант виконання корисної моделі де піддон 1 з додатково містить виконані з картону плоскі елементи штивності 5, які розташовані до нижньої поверхні опорних засобів, а кутники штивності прикріплені внутрішньою стороною знизу плоских елементів штивності. На фіг. 3, 3а, 3б, 4, 4а та 4б зображені варіанти виконання опорних засобів 3 де підсилювальні елементи 6 розташовані всередині обичайки 7, виконаної з гофрованого картону. На фіг. 3б та 4б зображені варіанти виконання підсилювальних елементів 6 На фіг. 5 зображений варіант виконання опорних засобів 3 де підсилювальні елементи 6 розташовані всередині коробки 8, виконаної з гофрованого картону. Піддон виготовляють з гофрокартону. Горизонтальний настил 2, опорні засоби (ніжки) 3 виготовляють принаймні з 5-ти шарів гофрокартону. Елементи штивності 4 та 5 виготовляють принаймні з 5-ти шарів гофрокартону або зі склеєних картонних смуг. Таким чином, створений піддон виконують з доступних матеріалів має легку та просту конструкцію, а за допомогою додаткових елементів штивності 4 та 5 має достатню жорсткість на вигин та може використовуватися на автоматичних лініях завантаження з використанням роликових конвеєрів. Також піддон має зручну конструкцію для того, щоб його можна було підняти вилковими навантажниками, наприклад річтраками, роклами та ін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Піддон, який виконаний з гофрованого картону, що містить верхній горизонтальний настил, опорні засоби (ніжки), які кріплять до нижньої частини цього настилу, розташовують в кутах піддона, посередині кожної сторони піддона та в геометричному центрі піддона, який відрізняється тим, що додатково містить елементи у вигляді кутників штивності, які кріплять внутрішньою стороною до нижньої частини опорних засобів вдовж кожного ряду опорних засобів (ніжок). 2. Піддон за п. 1, який відрізняється тим, що додатково містить плоскі елементи штивності, які розташовані на нижній поверхні опорних засобів, а кутники штивності прикріплені внутрішньою стороною знизу плоских елементів штивності. 3. Піддон за п. 1, який відрізняється тим, що опорні засоби (ніжки) виконують з підсилювальних елементів розташованих всередині обичайки або коробки, виконаної з гофрованого картону. 4. Піддон за п. 3, який відрізняється тим, що підсилювальні елементи виконані шляхом перерізу під прямим кутом двох Ш-подібних елементів із двома такими ж самими Ш-подібними елементами таким чином, що поперечний переріз ніжки має вигляд решітки (октоторпа), в центрі якої утворюється квадрат. 5. Піддон за п. 3, який відрізняється тим, що підсилювальним елементом є картонна шпуля. 2 UA 80191 U 3 UA 80191 U 4 UA 80191 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
