Установка для сколювання охолоді в чавуновозних ковшах

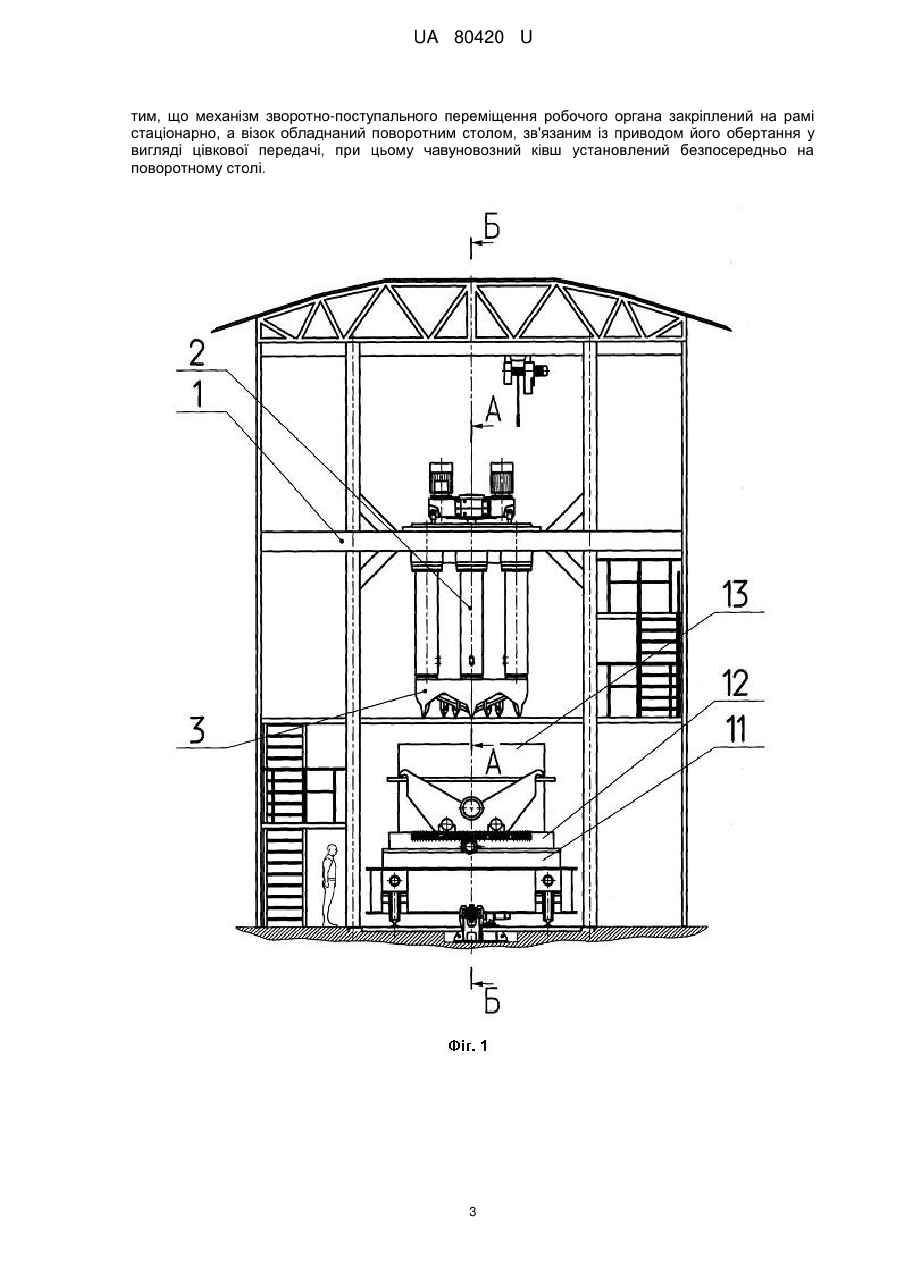

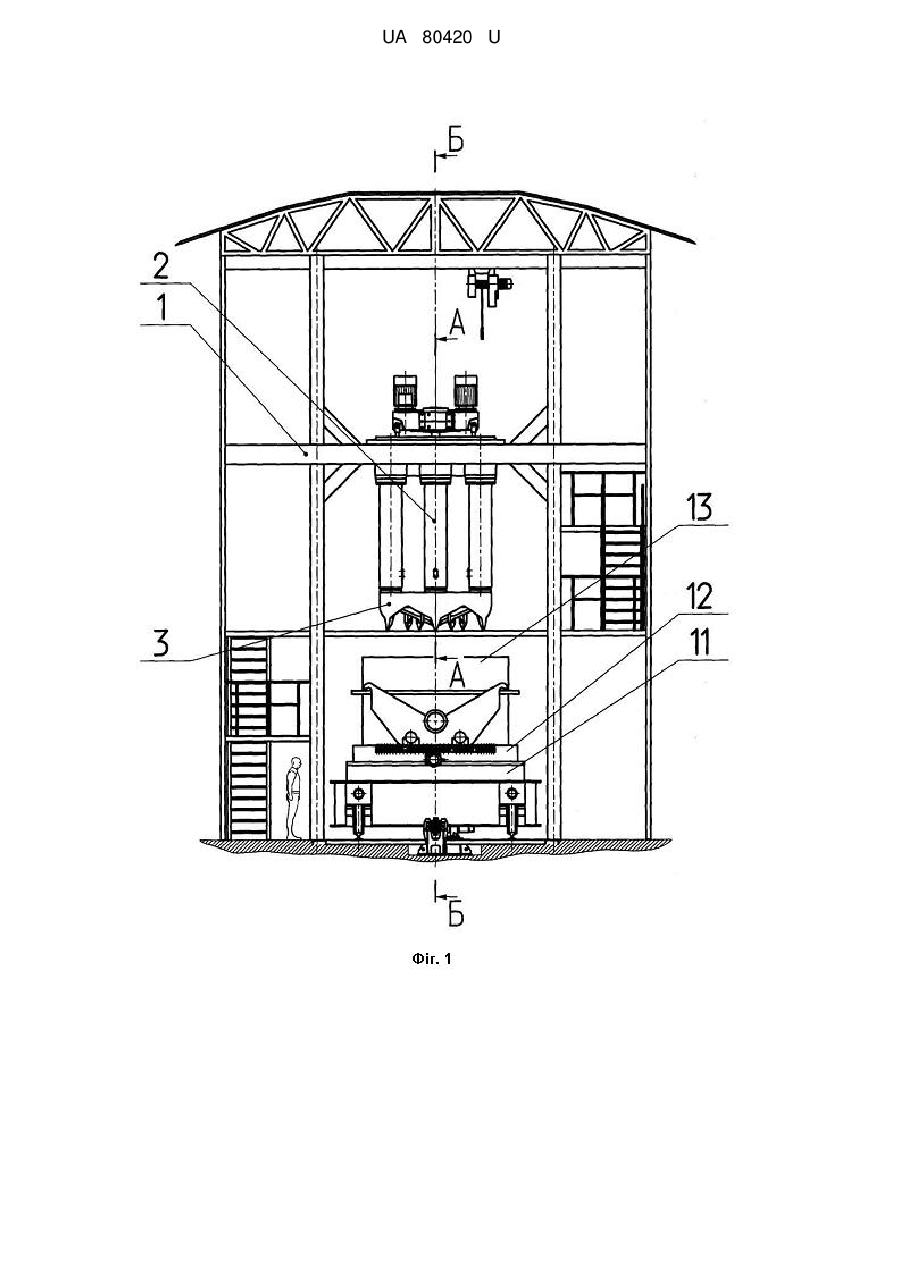

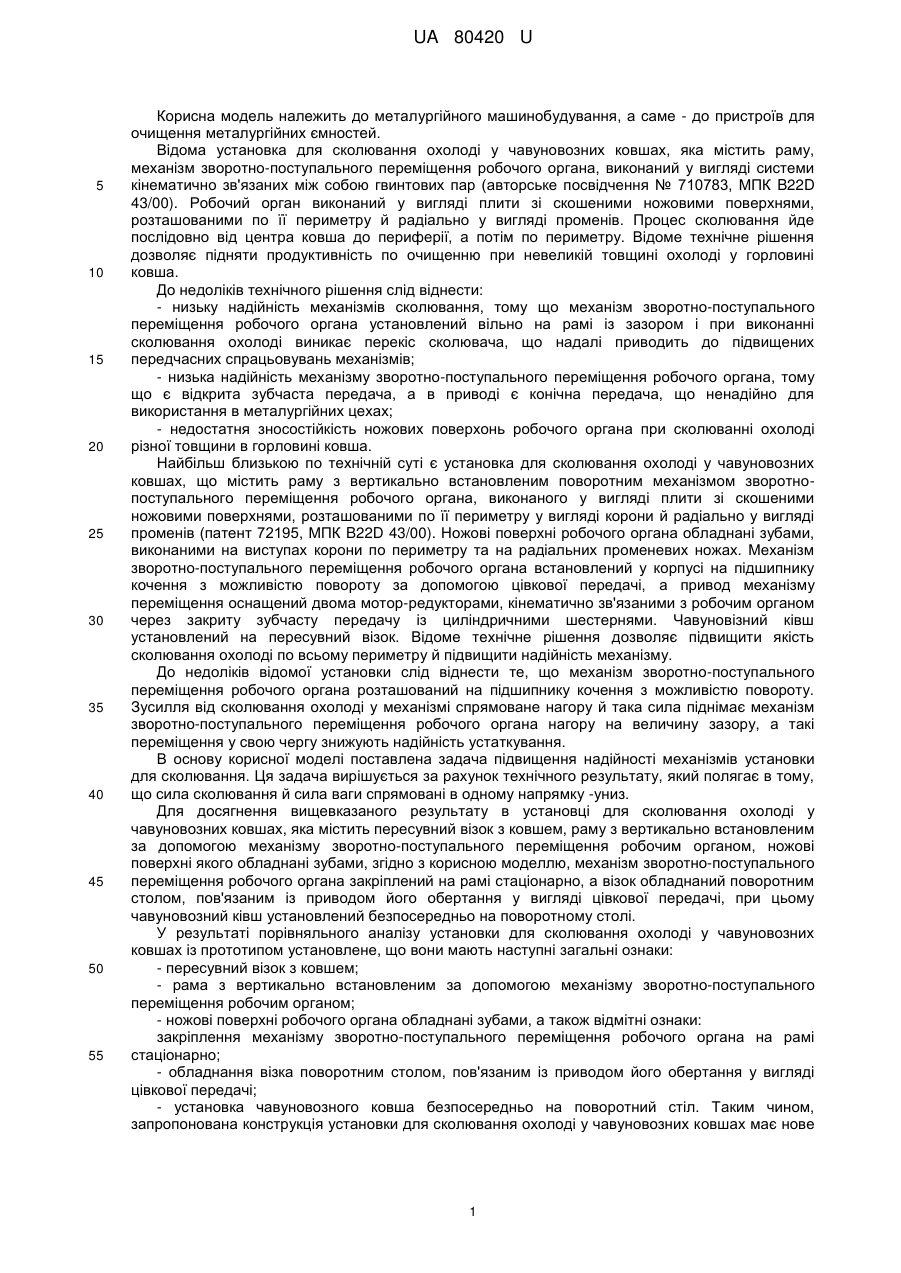

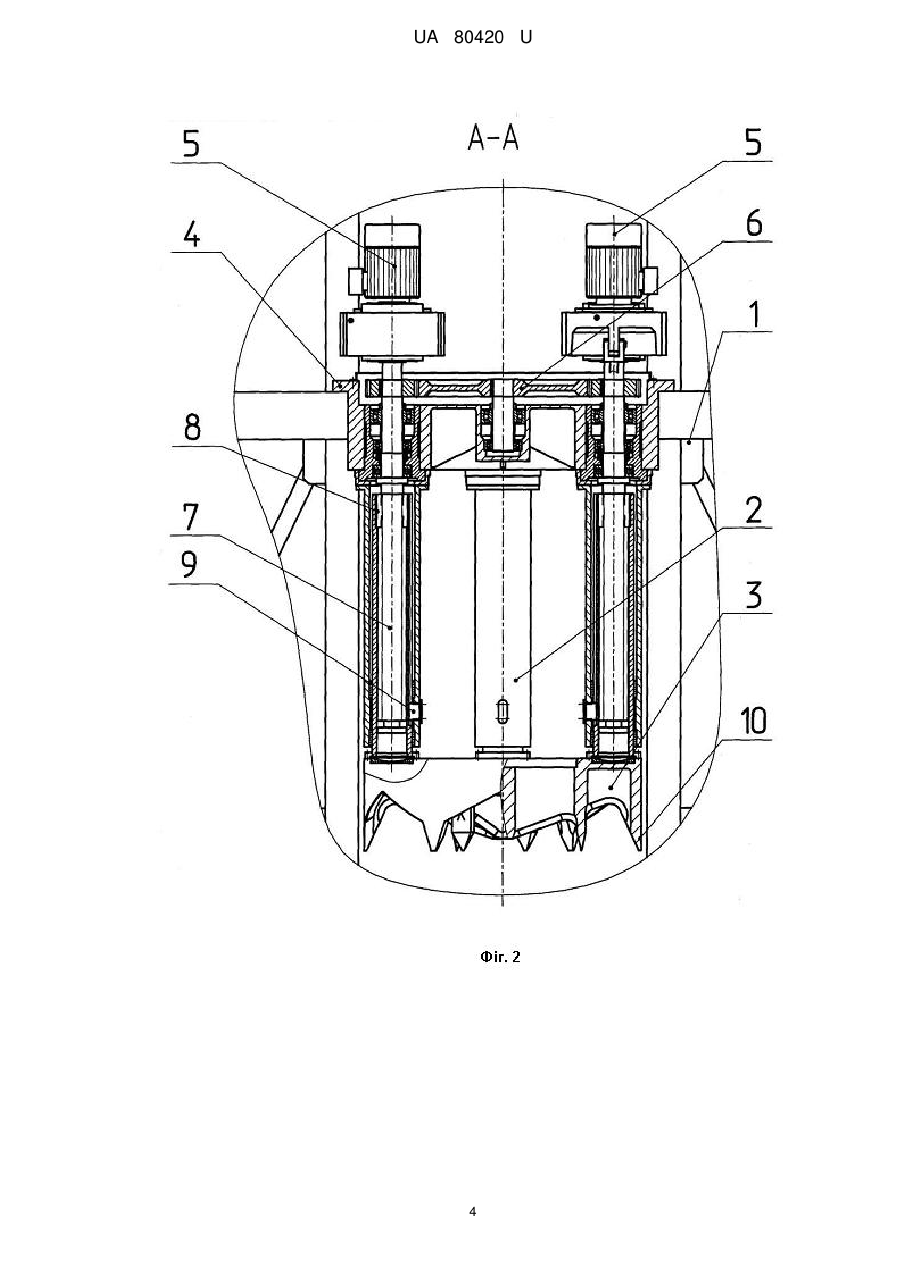

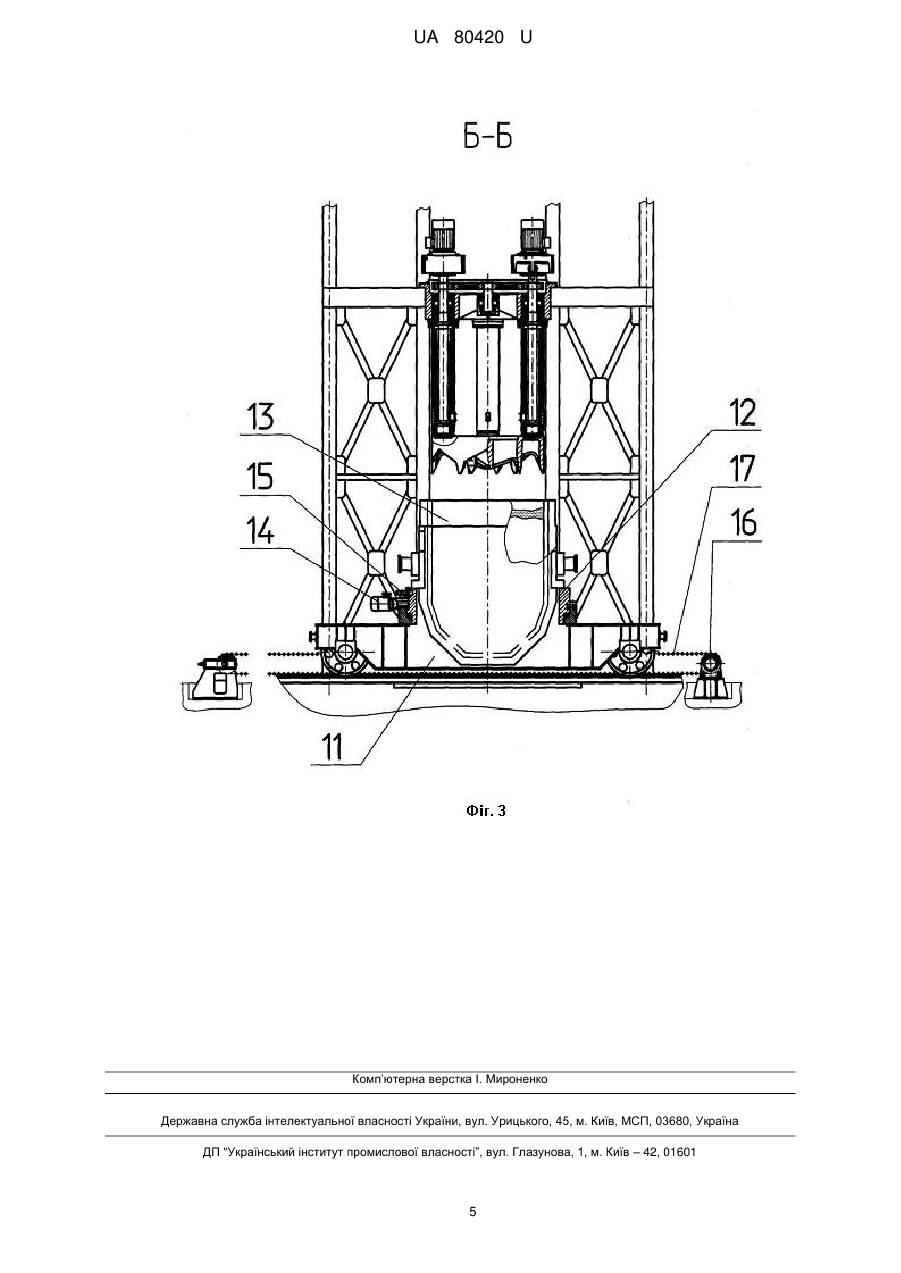

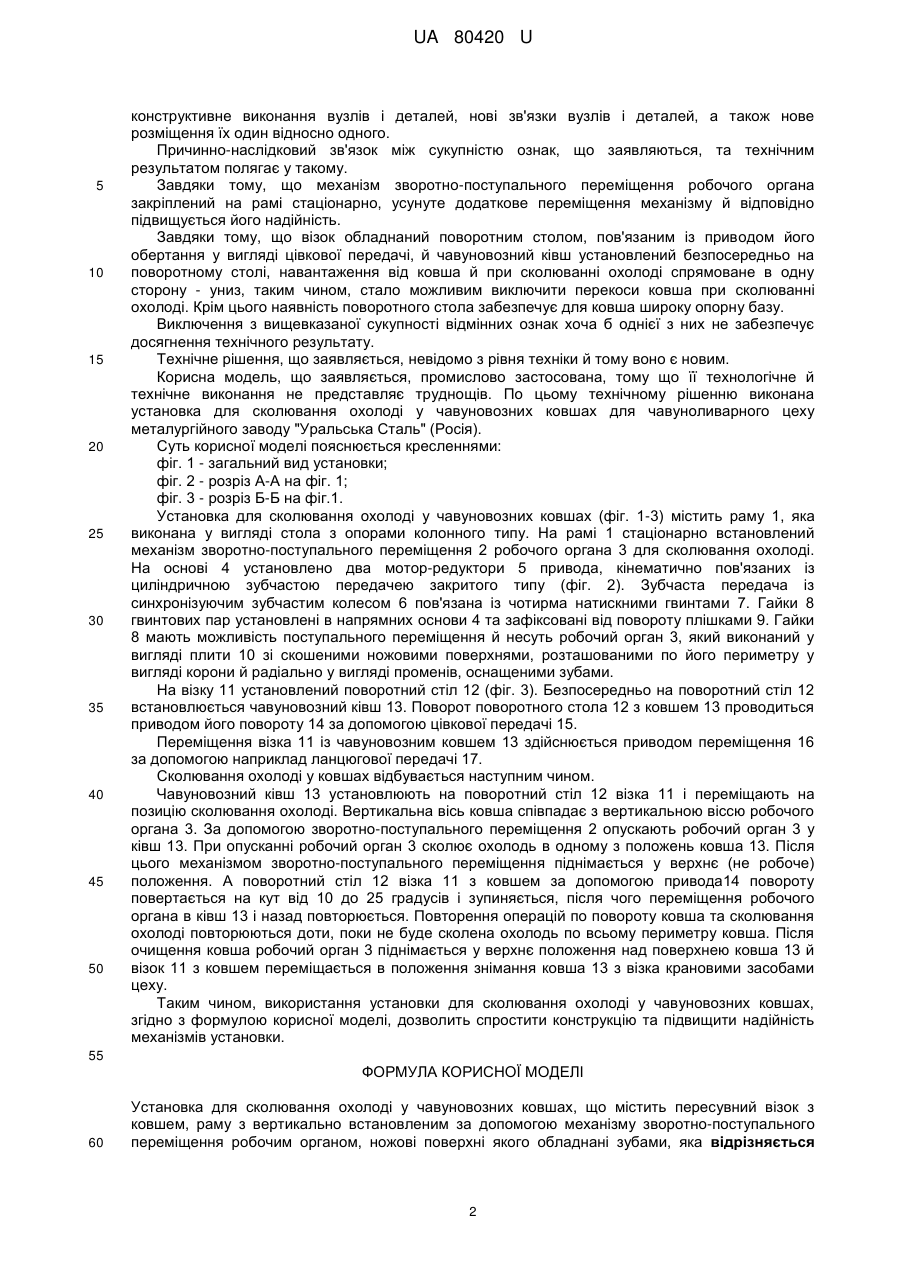

Реферат: Установка для сколювання охолоді у чавуновозних ковшах містить пересувний візок з ковшем, раму з вертикально встановленим за допомогою механізму зворотно-поступального переміщення робочим органом, ножові поверхні якого обладнані зубами. Механізм зворотнопоступального переміщення робочого органа закріплений на рамі стаціонарно. Візок обладнаний поворотним столом, зв'язаним із приводом його обертання у вигляді цівкової передачі. Чавуновозний ківш установлений безпосередньо на поворотному столі. UA 80420 U (12) UA 80420 U UA 80420 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургійного машинобудування, а саме - до пристроїв для очищення металургійних ємностей. Відома установка для сколювання охолоді у чавуновозних ковшах, яка містить раму, механізм зворотно-поступального переміщення робочого органа, виконаний у вигляді системи кінематично зв'язаних між собою гвинтових пар (авторське посвідчення № 710783, МПК B22D 43/00). Робочий орган виконаний у вигляді плити зі скошеними ножовими поверхнями, розташованими по її периметру й радіально у вигляді променів. Процес сколювання йде послідовно від центра ковша до периферії, а потім по периметру. Відоме технічне рішення дозволяє підняти продуктивність по очищенню при невеликій товщині охолоді у горловині ковша. До недоліків технічного рішення слід віднести: - низьку надійність механізмів сколювання, тому що механізм зворотно-поступального переміщення робочого органа установлений вільно на рамі із зазором і при виконанні сколювання охолоді виникає перекіс сколювача, що надалі приводить до підвищених передчасних спрацьовувань механізмів; - низька надійність механізму зворотно-поступального переміщення робочого органа, тому що є відкрита зубчаста передача, а в приводі є конічна передача, що ненадійно для використання в металургійних цехах; - недостатня зносостійкість ножових поверхонь робочого органа при сколюванні охолоді різної товщини в горловині ковша. Найбільш близькою по технічній суті є установка для сколювання охолоді у чавуновозних ковшах, що містить раму з вертикально встановленим поворотним механізмом зворотнопоступального переміщення робочого органа, виконаного у вигляді плити зі скошеними ножовими поверхнями, розташованими по її периметру у вигляді корони й радіально у вигляді променів (патент 72195, МПК B22D 43/00). Ножові поверхні робочого органа обладнані зубами, виконаними на виступах корони по периметру та на радіальних променевих ножах. Механізм зворотно-поступального переміщення робочого органа встановлений у корпусі на підшипнику кочення з можливістю повороту за допомогою цівкової передачі, а привод механізму переміщення оснащений двома мотор-редукторами, кінематично зв'язаними з робочим органом через закриту зубчасту передачу із циліндричними шестернями. Чавуновізний ківш установлений на пересувний візок. Відоме технічне рішення дозволяє підвищити якість сколювання охолоді по всьому периметру й підвищити надійність механізму. До недоліків відомої установки слід віднести те, що механізм зворотно-поступального переміщення робочого органа розташований на підшипнику кочення з можливістю повороту. Зусилля від сколювання охолоді у механізмі спрямоване нагору й така сила піднімає механізм зворотно-поступального переміщення робочого органа нагору на величину зазору, а такі переміщення у свою чергу знижують надійність устаткування. В основу корисної моделі поставлена задача підвищення надійності механізмів установки для сколювання. Ця задача вирішується за рахунок технічного результату, який полягає в тому, що сила сколювання й сила ваги спрямовані в одному напрямку -униз. Для досягнення вищевказаного результату в установці для сколювання охолоді у чавуновозних ковшах, яка містить пересувний візок з ковшем, раму з вертикально встановленим за допомогою механізму зворотно-поступального переміщення робочим органом, ножові поверхні якого обладнані зубами, згідно з корисною моделлю, механізм зворотно-поступального переміщення робочого органа закріплений на рамі стаціонарно, а візок обладнаний поворотним столом, пов'язаним із приводом його обертання у вигляді цівкової передачі, при цьому чавуновозний ківш установлений безпосередньо на поворотному столі. У результаті порівняльного аналізу установки для сколювання охолоді у чавуновозних ковшах із прототипом установлене, що вони мають наступні загальні ознаки: - пересувний візок з ковшем; - рама з вертикально встановленим за допомогою механізму зворотно-поступального переміщення робочим органом; - ножові поверхні робочого органа обладнані зубами, а також відмітні ознаки: закріплення механізму зворотно-поступального переміщення робочого органа на рамі стаціонарно; - обладнання візка поворотним столом, пов'язаним із приводом його обертання у вигляді цівкової передачі; - установка чавуновозного ковша безпосередньо на поворотний стіл. Таким чином, запропонована конструкція установки для сколювання охолоді у чавуновозних ковшах має нове 1 UA 80420 U 5 10 15 20 25 30 35 40 45 50 конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх один відносно одного. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Завдяки тому, що механізм зворотно-поступального переміщення робочого органа закріплений на рамі стаціонарно, усунуте додаткове переміщення механізму й відповідно підвищується його надійність. Завдяки тому, що візок обладнаний поворотним столом, пов'язаним із приводом його обертання у вигляді цівкової передачі, й чавуновозний ківш установлений безпосередньо на поворотному столі, навантаження від ковша й при сколюванні охолоді спрямоване в одну сторону - униз, таким чином, стало можливим виключити перекоси ковша при сколюванні охолоді. Крім цього наявність поворотного стола забезпечує для ковша широку опорну базу. Виключення з вищевказаної сукупності відмінних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, невідомо з рівня техніки й тому воно є новим. Корисна модель, що заявляється, промислово застосована, тому що її технологічне й технічне виконання не представляє труднощів. По цьому технічному рішенню виконана установка для сколювання охолоді у чавуновозних ковшах для чавуноливарного цеху металургійного заводу "Уральська Сталь" (Росія). Суть корисної моделі пояснюється кресленнями: фіг. 1 - загальний вид установки; фіг. 2 - розріз А-А на фіг. 1; фіг. 3 - розріз Б-Б на фіг.1. Установка для сколювання охолоді у чавуновозних ковшах (фіг. 1-3) містить раму 1, яка виконана у вигляді стола з опорами колонного типу. На рамі 1 стаціонарно встановлений механізм зворотно-поступального переміщення 2 робочого органа 3 для сколювання охолоді. На основі 4 установлено два мотор-редуктори 5 привода, кінематично пов'язаних із циліндричною зубчастою передачею закритого типу (фіг. 2). Зубчаста передача із синхронізуючим зубчастим колесом 6 пов'язана із чотирма натискними гвинтами 7. Гайки 8 гвинтових пар установлені в напрямних основи 4 та зафіксовані від повороту плішками 9. Гайки 8 мають можливість поступального переміщення й несуть робочий орган 3, який виконаний у вигляді плити 10 зі скошеними ножовими поверхнями, розташованими по його периметру у вигляді корони й радіально у вигляді променів, оснащеними зубами. На візку 11 установлений поворотний стіл 12 (фіг. 3). Безпосередньо на поворотний стіл 12 встановлюється чавуновозний ківш 13. Поворот поворотного стола 12 з ковшем 13 проводиться приводом його повороту 14 за допомогою цівкової передачі 15. Переміщення візка 11 із чавуновозним ковшем 13 здійснюється приводом переміщення 16 за допомогою наприклад ланцюгової передачі 17. Сколювання охолоді у ковшах відбувається наступним чином. Чавуновозний ківш 13 установлюють на поворотний стіл 12 візка 11 і переміщають на позицію сколювання охолоді. Вертикальна вісь ковша співпадає з вертикальною віссю робочого органа 3. За допомогою зворотно-поступального переміщення 2 опускають робочий орган 3 у ківш 13. При опусканні робочий орган 3 сколює охолодь в одному з положень ковша 13. Після цього механізмом зворотно-поступального переміщення піднімається у верхнє (не робоче) положення. А поворотний стіл 12 візка 11 з ковшем за допомогою привода14 повороту повертається на кут від 10 до 25 градусів і зупиняється, після чого переміщення робочого органа в ківш 13 і назад повторюється. Повторення операцій по повороту ковша та сколювання охолоді повторюються доти, поки не буде сколена охолодь по всьому периметру ковша. Після очищення ковша робочий орган 3 піднімається у верхнє положення над поверхнею ковша 13 й візок 11 з ковшем переміщається в положення знімання ковша 13 з візка крановими засобами цеху. Таким чином, використання установки для сколювання охолоді у чавуновозних ковшах, згідно з формулою корисної моделі, дозволить спростити конструкцію та підвищити надійність механізмів установки. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Установка для сколювання охолоді у чавуновозних ковшах, що містить пересувний візок з ковшем, раму з вертикально встановленим за допомогою механізму зворотно-поступального переміщення робочим органом, ножові поверхні якого обладнані зубами, яка відрізняється 2 UA 80420 U тим, що механізм зворотно-поступального переміщення робочого органа закріплений на рамі стаціонарно, а візок обладнаний поворотним столом, зв'язаним із приводом його обертання у вигляді цівкової передачі, при цьому чавуновозний ківш установлений безпосередньо на поворотному столі. 3 UA 80420 U 4 UA 80420 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
