Дерматом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 4

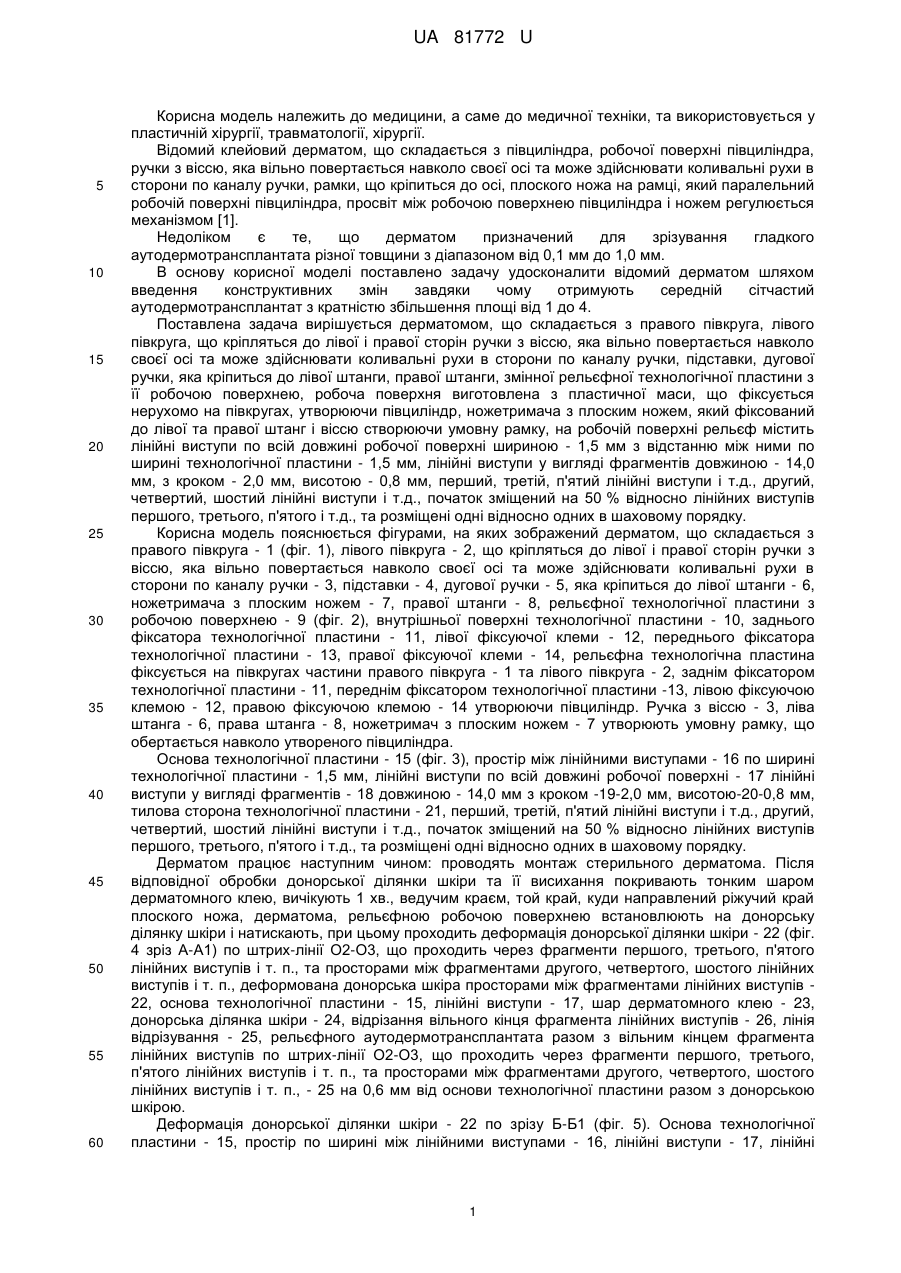

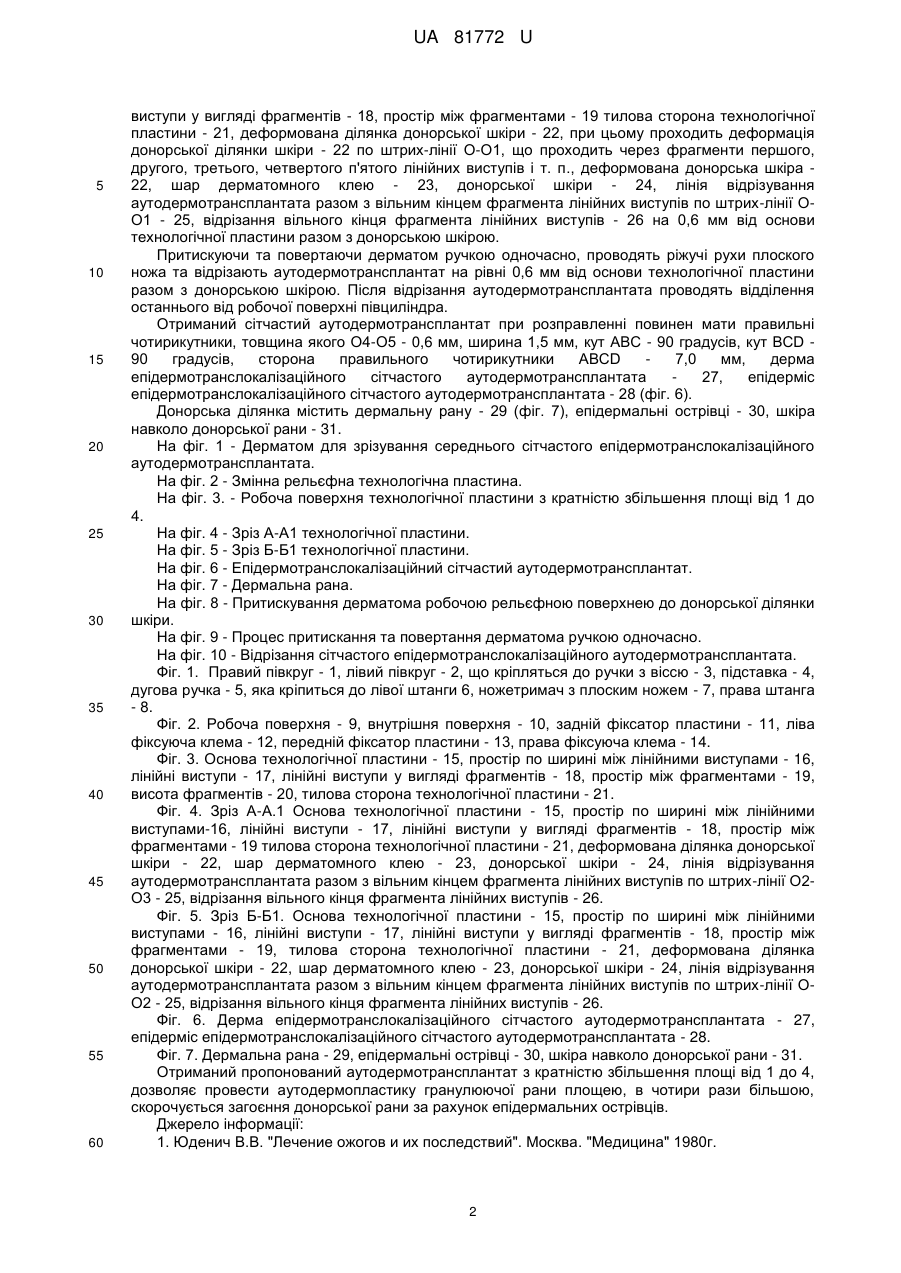

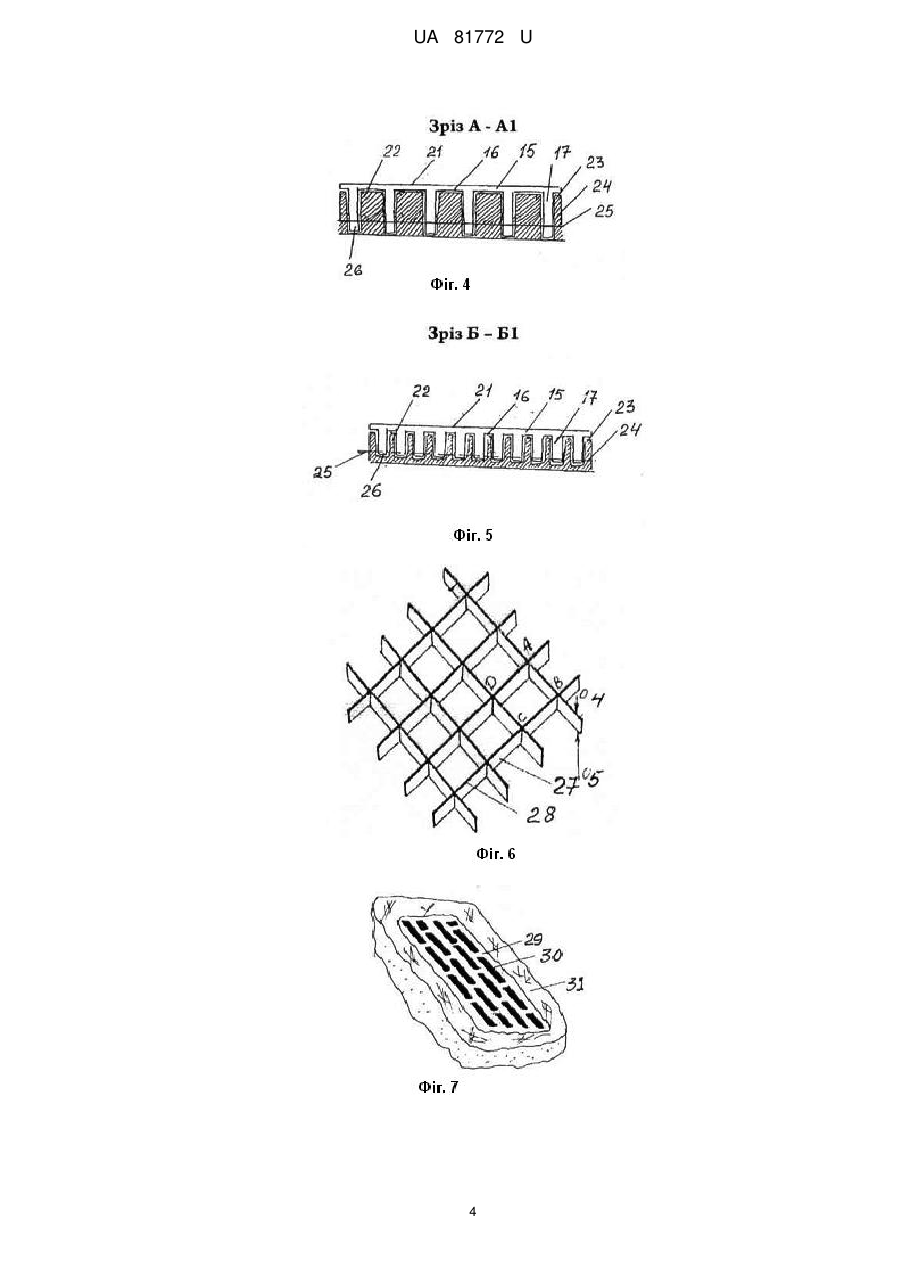

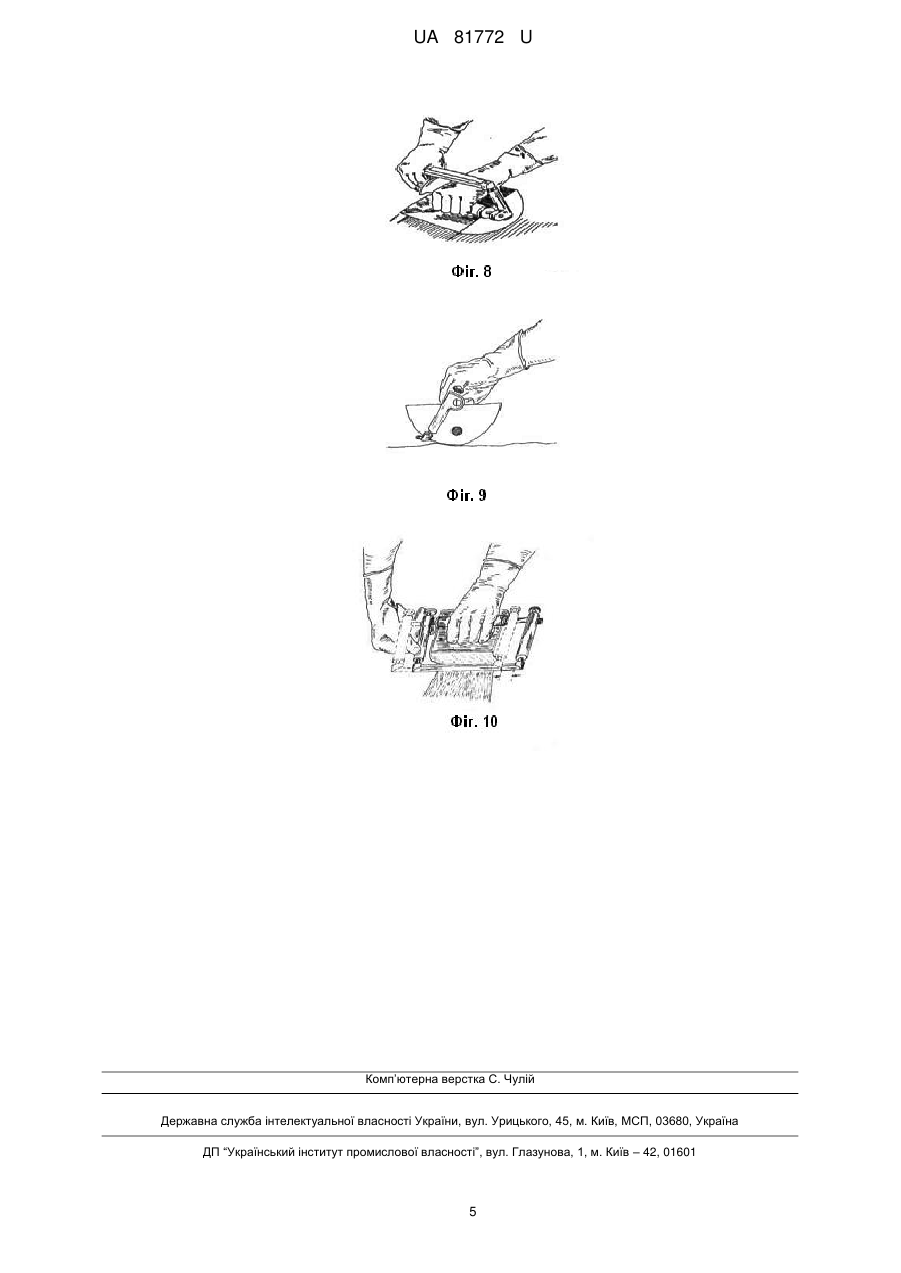

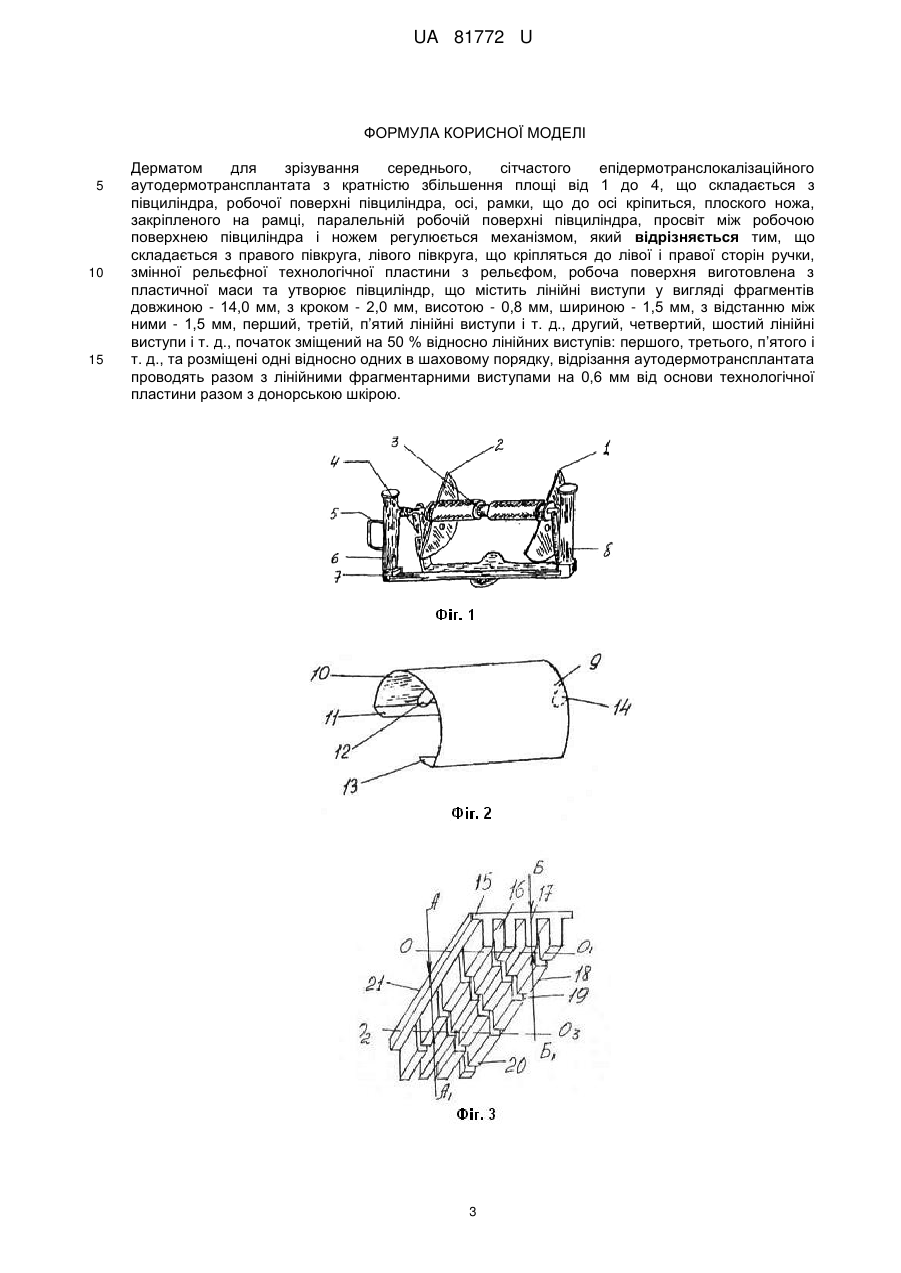

Реферат: UA 81772 U UA 81772 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом, що складається з півциліндра, робочої поверхні півциліндра, ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, який паралельний робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлено задачу удосконалити відомий дерматом шляхом введення конструктивних змін завдяки чому отримують середній сітчастий аутодермотрансплантат з кратністю збільшення площі від 1 до 4. Поставлена задача вирішується дерматомом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, робоча поверхня виготовлена з пластичної маси, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і віссю створюючи умовну рамку, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні шириною - 1,5 мм з відстанню між ними по ширині технологічної пластини - 1,5 мм, лінійні виступи у вигляді фрагментів довжиною - 14,0 мм, з кроком - 2,0 мм, висотою - 0,8 мм, перший, третій, п'ятий лінійні виступи і т.д., другий, четвертий, шостий лінійні виступи і т.д., початок зміщений на 50 % відносно лінійних виступів першого, третього, п'ятого і т.д., та розміщені одні відносно одних в шаховому порядку. Корисна модель пояснюється фігурами, на яких зображений дерматом, що складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги - 6, ножетримача з плоским ножем - 7, правої штанги - 8, рельєфної технологічної пластини з робочою поверхнею - 9 (фіг. 2), внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини - 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкругах частини правого півкруга - 1 та лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини -13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14 утворюючи півциліндр. Ручка з віссю - 3, ліва штанга - 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Основа технологічної пластини - 15 (фіг. 3), простір між лінійними виступами - 16 по ширині технологічної пластини - 1,5 мм, лінійні виступи по всій довжині робочої поверхні - 17 лінійні виступи у вигляді фрагментів - 18 довжиною - 14,0 мм з кроком -19-2,0 мм, висотою-20-0,8 мм, тилова сторона технологічної пластини - 21, перший, третій, п'ятий лінійні виступи і т.д., другий, четвертий, шостий лінійні виступи і т.д., початок зміщений на 50 % відносно лінійних виступів першого, третього, п'ятого і т.д., та розміщені одні відносно одних в шаховому порядку. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, той край, куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 (фіг. 4 зріз А-А1) по штрих-лінії О2-О3, що проходить через фрагменти першого, третього, п'ятого лінійних виступів і т. п., та просторами між фрагментами другого, четвертого, шостого лінійних виступів і т. п., деформована донорська шкіра просторами між фрагментами лінійних виступів 22, основа технологічної пластини - 15, лінійні виступи - 17, шар дерматомного клею - 23, донорська ділянка шкіри - 24, відрізання вільного кінця фрагмента лінійних виступів - 26, лінія відрізування - 25, рельєфного аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2-О3, що проходить через фрагменти першого, третього, п'ятого лінійних виступів і т. п., та просторами між фрагментами другого, четвертого, шостого лінійних виступів і т. п., - 25 на 0,6 мм від основи технологічної пластини разом з донорською шкірою. Деформація донорської ділянки шкіри - 22 по зрізу Б-Б1 (фіг. 5). Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні 1 UA 81772 U 5 10 15 20 25 30 35 40 45 50 55 60 виступи у вигляді фрагментів - 18, простір між фрагментами - 19 тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, при цьому проходить деформація донорської ділянки шкіри - 22 по штрих-лінії О-О1, що проходить через фрагменти першого, другого, третього, четвертого п'ятого лінійних виступів і т. п., деформована донорська шкіра 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії ОО1 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26 на 0,6 мм від основи технологічної пластини разом з донорською шкірою. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,6 мм від основи технологічної пластини разом з донорською шкірою. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправленні повинен мати правильні чотирикутники, товщина якого О4-О5 - 0,6 мм, ширина 1,5 мм, кут ABC - 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутники ABCD 7,0 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28 (фіг. 6). Донорська ділянка містить дермальну рану - 29 (фіг. 7), епідермальні острівці - 30, шкіра навколо донорської рани - 31. На фіг. 1 - Дерматом для зрізування середнього сітчастого епідермотранслокалізаційного аутодермотрансплантата. На фіг. 2 - Змінна рельєфна технологічна пластина. На фіг. 3. - Робоча поверхня технологічної пластини з кратністю збільшення площі від 1 до 4. На фіг. 4 - Зріз А-А1 технологічної пластини. На фіг. 5 - Зріз Б-Б1 технологічної пластини. На фіг. 6 - Епідермотранслокалізаційний сітчастий аутодермотрансплантат. На фіг. 7 - Дермальна рана. На фіг. 8 - Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг. 9 - Процес притискання та повертання дерматома ручкою одночасно. На фіг. 10 - Відрізання сітчастого епідермотранслокалізаційного аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга - 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, висота фрагментів - 20, тилова сторона технологічної пластини - 21. Фіг. 4. Зріз А-А.1 Основа технологічної пластини - 15, простір по ширині між лінійними виступами-16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2О3 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26. Фіг. 5. Зріз Б-Б1. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії ОО2 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26. Фіг. 6. Дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28. Фіг. 7. Дермальна рана - 29, епідермальні острівці - 30, шкіра навколо донорської рани - 31. Отриманий пропонований аутодермотрансплантат з кратністю збільшення площі від 1 до 4, дозволяє провести аутодермопластику гранулюючої рани площею, в чотири рази більшою, скорочується загоєння донорської рани за рахунок епідермальних острівців. Джерело інформації: 1. Юденич В.В. "Лечение ожогов и их последствий". Москва. "Медицина" 1980г. 2 UA 81772 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Дерматом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 4, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа, закріпленого на рамці, паралельній робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки, змінної рельєфної технологічної пластини з рельєфом, робоча поверхня виготовлена з пластичної маси та утворює півциліндр, що містить лінійні виступи у вигляді фрагментів довжиною - 14,0 мм, з кроком - 2,0 мм, висотою - 0,8 мм, шириною - 1,5 мм, з відстанню між ними - 1,5 мм, перший, третій, п’ятий лінійні виступи і т. д., другий, четвертий, шостий лінійні виступи і т. д., початок зміщений на 50 % відносно лінійних виступів: першого, третього, п’ятого і т. д., та розміщені одні відносно одних в шаховому порядку, відрізання аутодермотрансплантата проводять разом з лінійними фрагментарними виступами на 0,6 мм від основи технологічної пластини разом з донорською шкірою. 3 UA 81772 U 4 UA 81772 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
