Портативний мангал

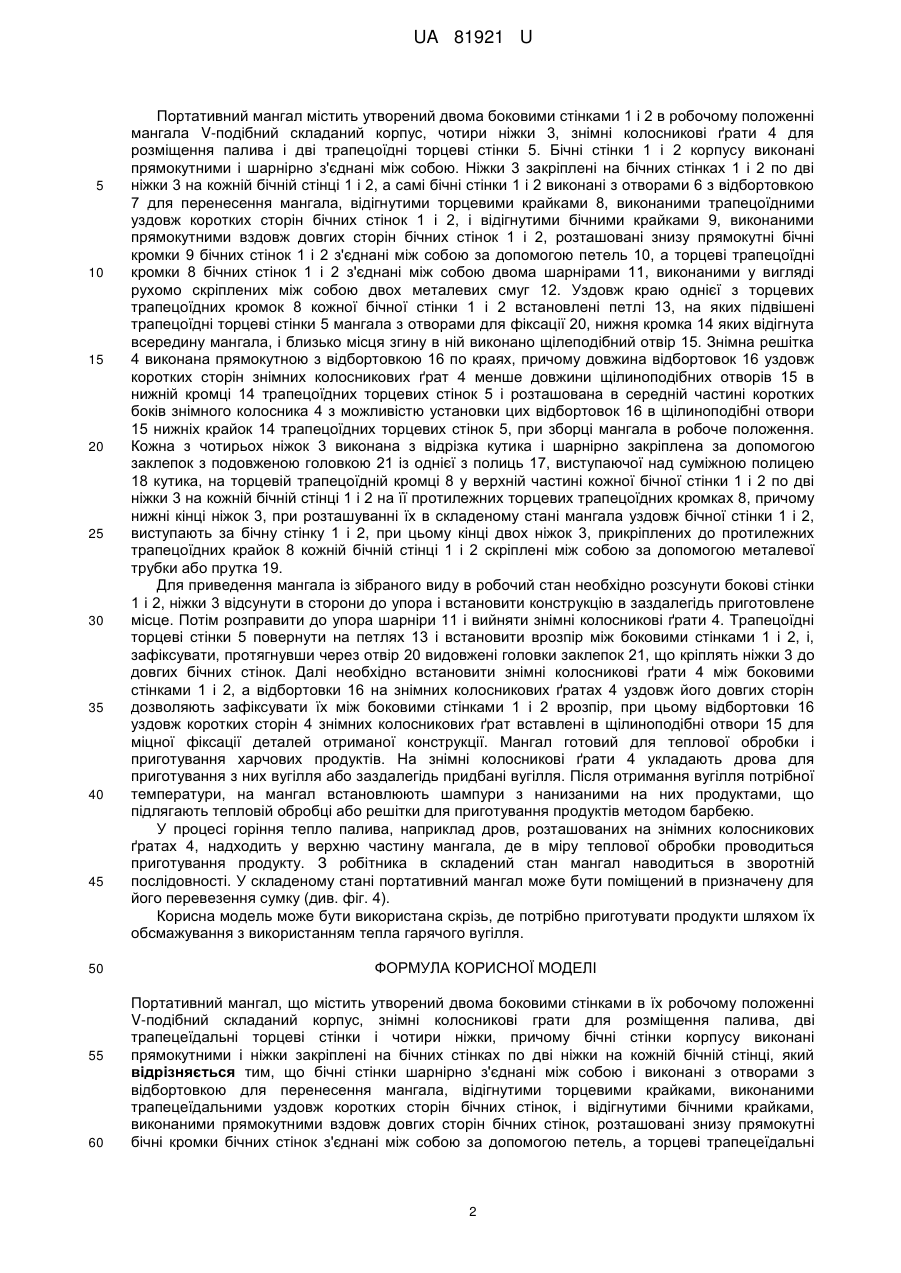

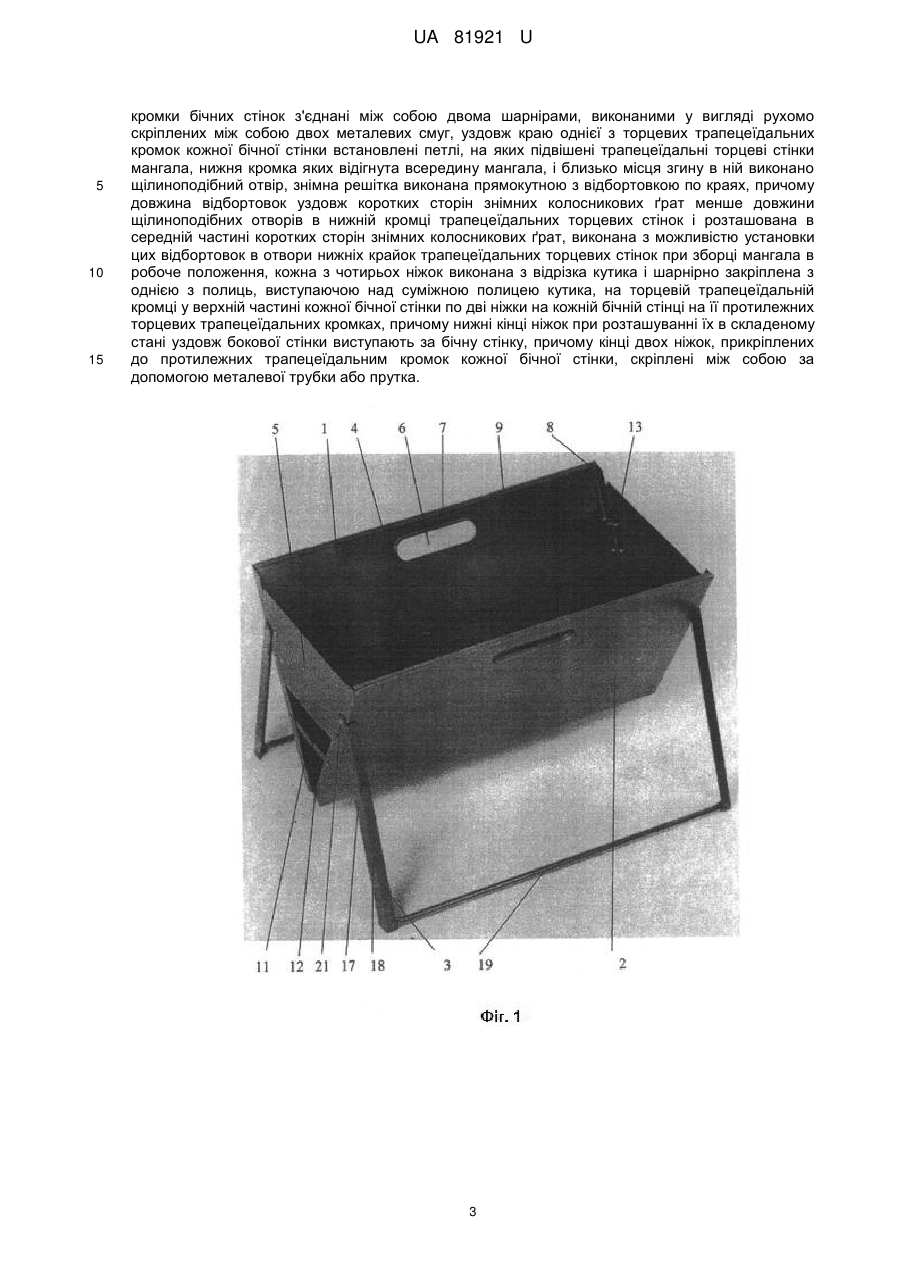

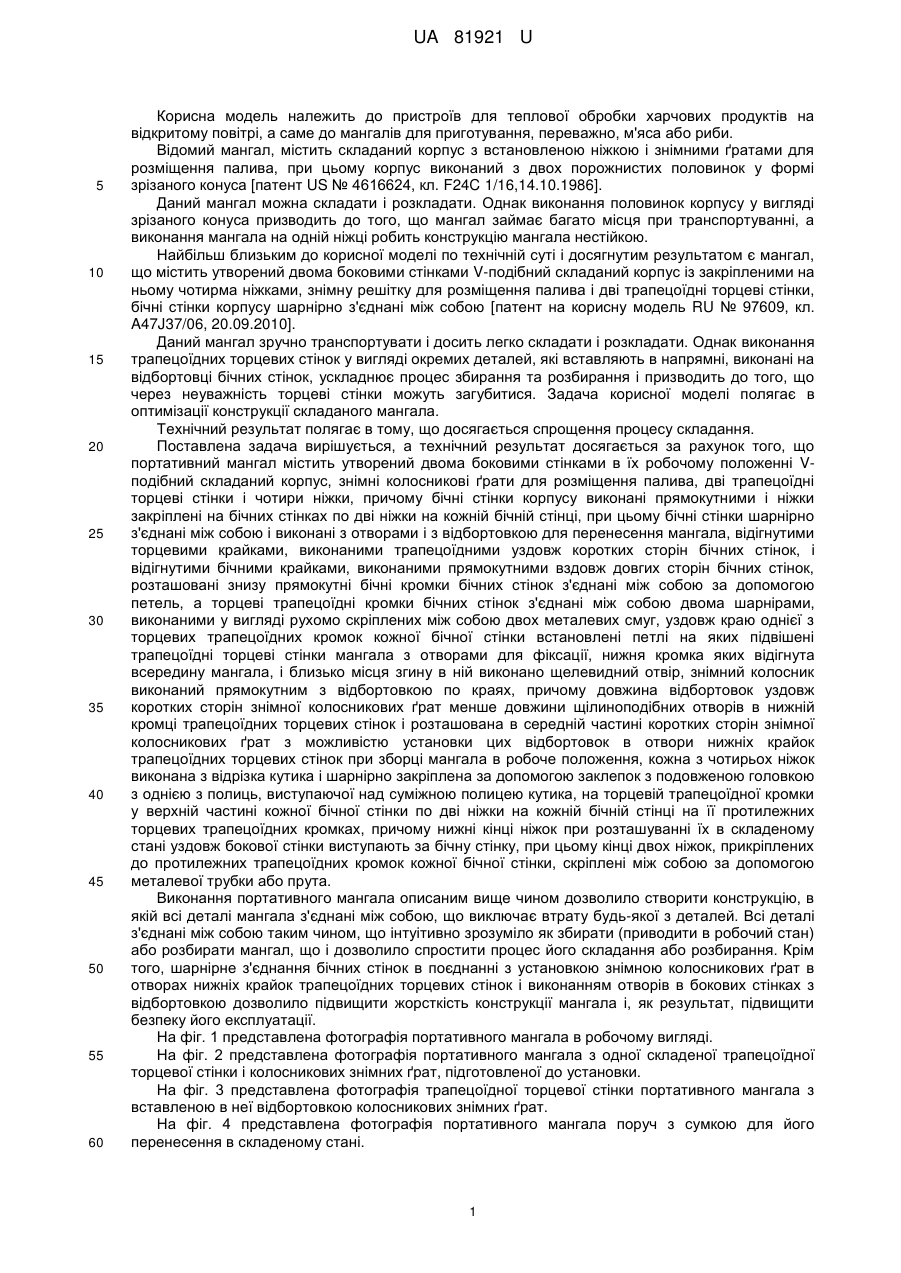

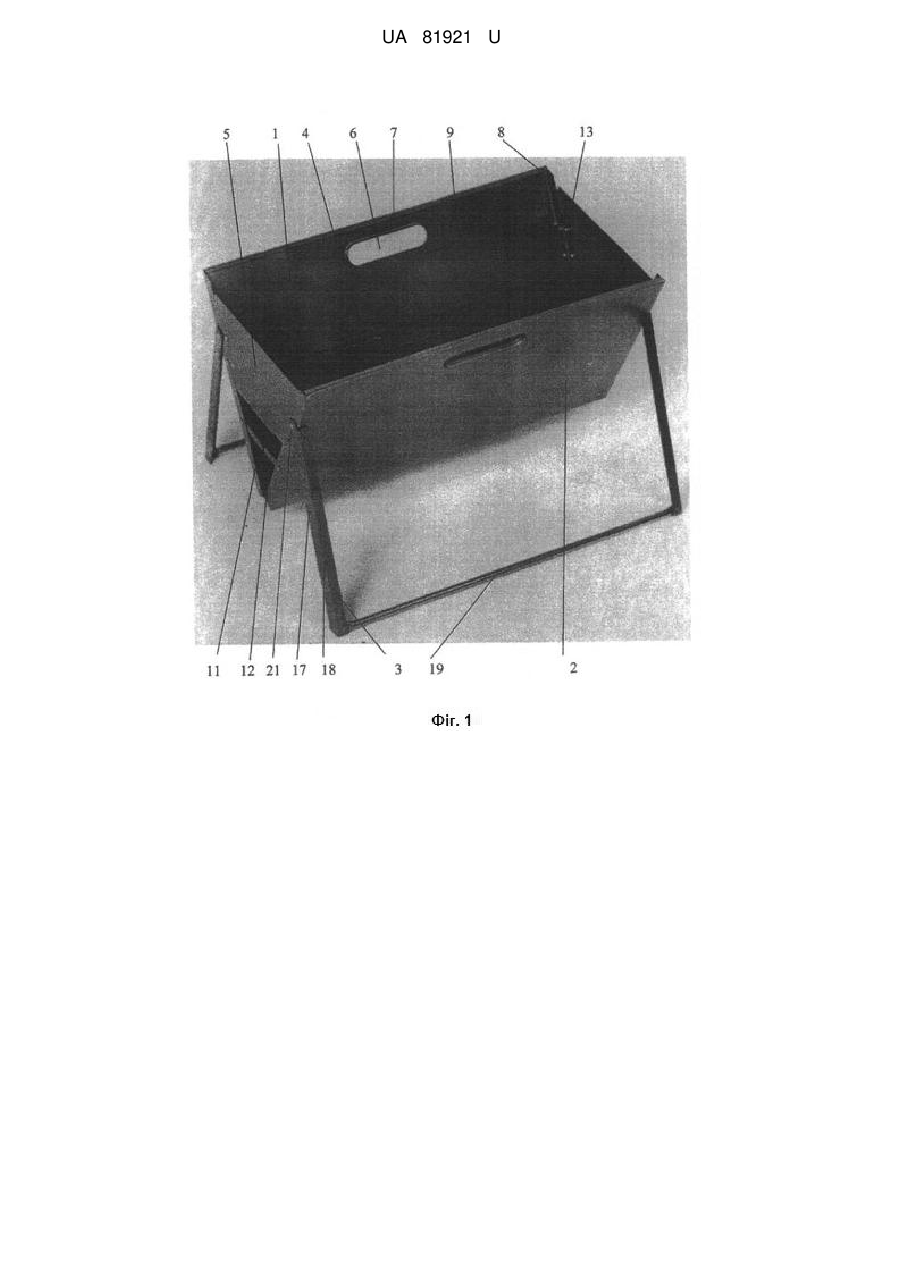

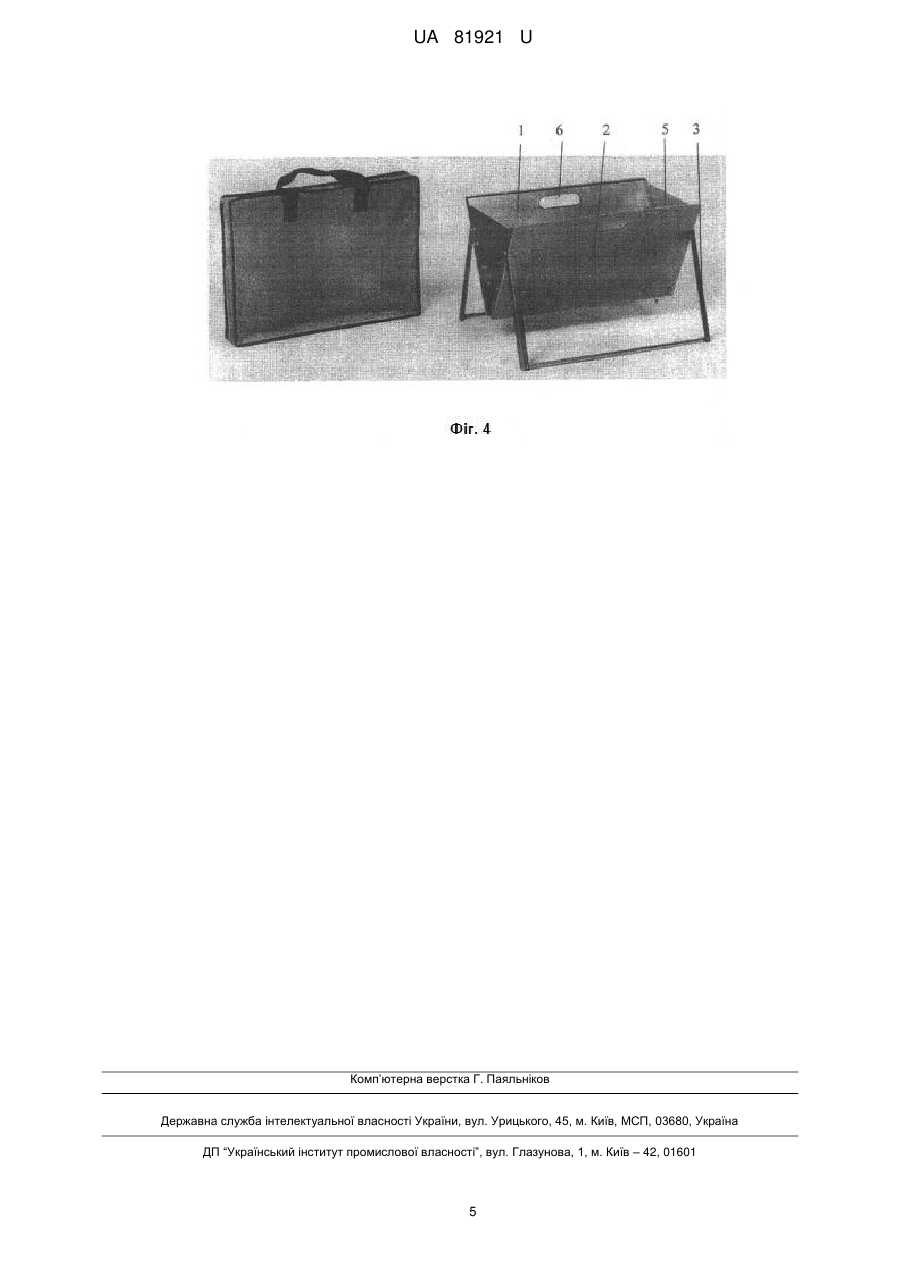

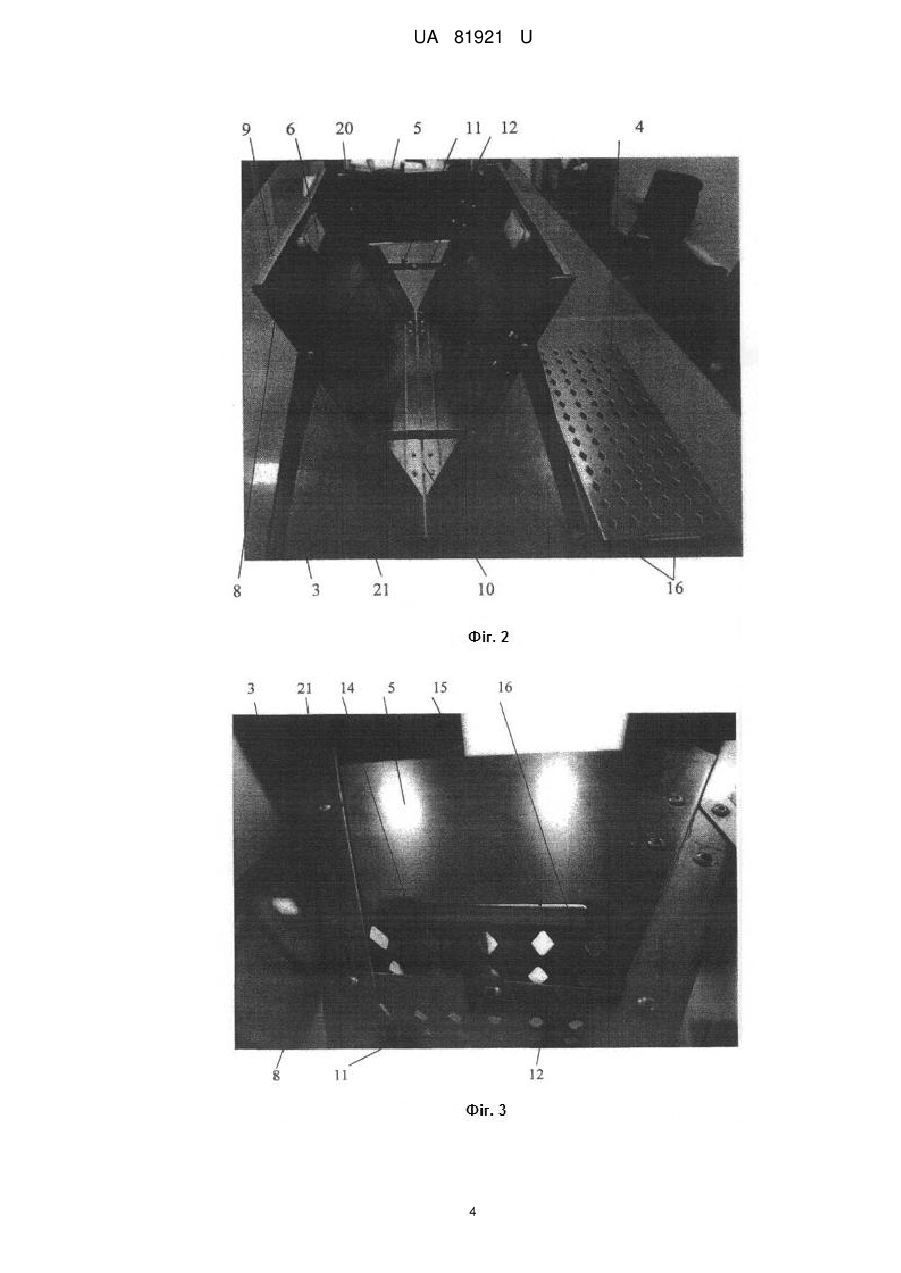

Реферат: Портативний мангал містить утворений двома боковими стінками в їх робочому положенні Vподібний складаний корпус, знімні колосникові ґрати для розміщення палива, дві трапецеїдальні торцеві стінки і чотири ніжки, причому бічні стінки корпусу виконані прямокутними і ніжки закріплені на бічних стінках по дві ніжки на кожній бічній стінці. Бічні стінки шарнірно з'єднані між собою і виконані з отворами з відбортовкою для перенесення мангала, відігнутими торцевими крайками, виконаними трапецеїдальними уздовж коротких сторін бічних стінок, і відігнутими бічними крайками, виконаними прямокутними вздовж довгих сторін бічних стінок. Розташовані знизу прямокутні бічні кромки бічних стінок з'єднані між собою за допомогою петель, а торцеві трапецеїдальні кромки бічних стінок з'єднані між собою двома шарнірами, виконаними у вигляді рухомо скріплених між собою двох металевих смуг. Вздовж краю однієї з торцевих трапецеїдальних кромок кожної бічної стінки встановлені петлі. Знімна решітка виконана прямокутною з відбортовкою по краях. Кожна з чотирьох ніжок виконана з відрізка кутика і шарнірно закріплена з однією з полиць, виступаючою над суміжною полицею кутика. UA 81921 U (33) Код держави-учасниці RU UA 81921 U UA 81921 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для теплової обробки харчових продуктів на відкритому повітрі, а саме до мангалів для приготування, переважно, м'яса або риби. Відомий мангал, містить складаний корпус з встановленою ніжкою і знімними ґратами для розміщення палива, при цьому корпус виконаний з двох порожнистих половинок у формі зрізаного конуса [патент US № 4616624, кл. F24C 1/16,14.10.1986]. Даний мангал можна складати і розкладати. Однак виконання половинок корпусу у вигляді зрізаного конуса призводить до того, що мангал займає багато місця при транспортуванні, а виконання мангала на одній ніжці робить конструкцію мангала нестійкою. Найбільш близьким до корисної моделі по технічній суті і досягнутим результатом є мангал, що містить утворений двома боковими стінками V-подібний складаний корпус із закріпленими на ньому чотирма ніжками, знімну решітку для розміщення палива і дві трапецоїдні торцеві стінки, бічні стінки корпусу шарнірно з'єднані між собою [патент на корисну модель RU № 97609, кл. A47J37/06, 20.09.2010]. Даний мангал зручно транспортувати і досить легко складати і розкладати. Однак виконання трапецоїдних торцевих стінок у вигляді окремих деталей, які вставляють в напрямні, виконані на відбортовці бічних стінок, ускладнює процес збирання та розбирання і призводить до того, що через неуважність торцеві стінки можуть загубитися. Задача корисної моделі полягає в оптимізації конструкції складаного мангала. Технічний результат полягає в тому, що досягається спрощення процесу складання. Поставлена задача вирішується, а технічний результат досягається за рахунок того, що портативний мангал містить утворений двома боковими стінками в їх робочому положенні Vподібний складаний корпус, знімні колосникові ґрати для розміщення палива, дві трапецоїдні торцеві стінки і чотири ніжки, причому бічні стінки корпусу виконані прямокутними і ніжки закріплені на бічних стінках по дві ніжки на кожній бічній стінці, при цьому бічні стінки шарнірно з'єднані між собою і виконані з отворами і з відбортовкою для перенесення мангала, відігнутими торцевими крайками, виконаними трапецоїдними уздовж коротких сторін бічних стінок, і відігнутими бічними крайками, виконаними прямокутними вздовж довгих сторін бічних стінок, розташовані знизу прямокутні бічні кромки бічних стінок з'єднані між собою за допомогою петель, а торцеві трапецоїдні кромки бічних стінок з'єднані між собою двома шарнірами, виконаними у вигляді рухомо скріплених між собою двох металевих смуг, уздовж краю однієї з торцевих трапецоїдних кромок кожної бічної стінки встановлені петлі на яких підвішені трапецоїдні торцеві стінки мангала з отворами для фіксації, нижня кромка яких відігнута всередину мангала, і близько місця згину в ній виконано щелевидний отвір, знімний колосник виконаний прямокутним з відбортовкою по краях, причому довжина відбортовок уздовж коротких сторін знімної колосникових ґрат менше довжини щілиноподібних отворів в нижній кромці трапецоїдних торцевих стінок і розташована в середній частині коротких сторін знімної колосникових ґрат з можливістю установки цих відбортовок в отвори нижніх крайок трапецоїдних торцевих стінок при зборці мангала в робоче положення, кожна з чотирьох ніжок виконана з відрізка кутика і шарнірно закріплена за допомогою заклепок з подовженою головкою з однією з полиць, виступаючої над суміжною полицею кутика, на торцевій трапецоїдної кромки у верхній частині кожної бічної стінки по дві ніжки на кожній бічній стінці на її протилежних торцевих трапецоїдних кромках, причому нижні кінці ніжок при розташуванні їх в складеному стані уздовж бокової стінки виступають за бічну стінку, при цьому кінці двох ніжок, прикріплених до протилежних трапецоїдних кромок кожної бічної стінки, скріплені між собою за допомогою металевої трубки або прута. Виконання портативного мангала описаним вище чином дозволило створити конструкцію, в якій всі деталі мангала з'єднані між собою, що виключає втрату будь-якої з деталей. Всі деталі з'єднані між собою таким чином, що інтуітивно зрозуміло як збирати (приводити в робочий стан) або розбирати мангал, що і дозволило спростити процес його складання або розбирання. Крім того, шарнірне з'єднання бічних стінок в поєднанні з установкою знімною колосникових ґрат в отворах нижніх крайок трапецоїдних торцевих стінок і виконанням отворів в бокових стінках з відбортовкою дозволило підвищити жорсткість конструкції мангала і, як результат, підвищити безпеку його експлуатації. На фіг. 1 представлена фотографія портативного мангала в робочому вигляді. На фіг. 2 представлена фотографія портативного мангала з одної складеної трапецоїдної торцевої стінки і колосникових знімних ґрат, підготовленої до установки. На фіг. 3 представлена фотографія трапецоїдної торцевої стінки портативного мангала з вставленою в неї відбортовкою колосникових знімних ґрат. На фіг. 4 представлена фотографія портативного мангала поруч з сумкою для його перенесення в складеному стані. 1 UA 81921 U 5 10 15 20 25 30 35 40 45 50 55 60 Портативний мангал містить утворений двома боковими стінками 1 і 2 в робочому положенні мангала V-подібний складаний корпус, чотири ніжки 3, знімні колосникові ґрати 4 для розміщення палива і дві трапецоїдні торцеві стінки 5. Бічні стінки 1 і 2 корпусу виконані прямокутними і шарнірно з'єднані між собою. Ніжки 3 закріплені на бічних стінках 1 і 2 по дві ніжки 3 на кожній бічній стінці 1 і 2, а самі бічні стінки 1 і 2 виконані з отворами 6 з відбортовкою 7 для перенесення мангала, відігнутими торцевими крайками 8, виконаними трапецоїдними уздовж коротких сторін бічних стінок 1 і 2, і відігнутими бічними крайками 9, виконаними прямокутними вздовж довгих сторін бічних стінок 1 і 2, розташовані знизу прямокутні бічні кромки 9 бічних стінок 1 і 2 з'єднані між собою за допомогою петель 10, а торцеві трапецоїдні кромки 8 бічних стінок 1 і 2 з'єднані між собою двома шарнірами 11, виконаними у вигляді рухомо скріплених між собою двох металевих смуг 12. Уздовж краю однієї з торцевих трапецоїдних кромок 8 кожної бічної стінки 1 і 2 встановлені петлі 13, на яких підвішені трапецоїдні торцеві стінки 5 мангала з отворами для фіксації 20, нижня кромка 14 яких відігнута всередину мангала, і близько місця згину в ній виконано щілеподібний отвір 15. Знімна решітка 4 виконана прямокутною з відбортовкою 16 по краях, причому довжина відбортовок 16 уздовж коротких сторін знімних колосникових ґрат 4 менше довжини щілиноподібних отворів 15 в нижній кромці 14 трапецоїдних торцевих стінок 5 і розташована в середній частині коротких боків знімного колосника 4 з можливістю установки цих відбортовок 16 в щілиноподібні отвори 15 нижніх крайок 14 трапецоїдних торцевих стінок 5, при зборці мангала в робоче положення. Кожна з чотирьох ніжок 3 виконана з відрізка кутика і шарнірно закріплена за допомогою заклепок з подовженою головкою 21 із однієї з полиць 17, виступаючої над суміжною полицею 18 кутика, на торцевій трапецоїдній кромці 8 у верхній частині кожної бічної стінки 1 і 2 по дві ніжки 3 на кожній бічній стінці 1 і 2 на її протилежних торцевих трапецоїдних кромках 8, причому нижні кінці ніжок 3, при розташуванні їх в складеному стані мангала уздовж бічної стінки 1 і 2, виступають за бічну стінку 1 і 2, при цьому кінці двох ніжок 3, прикріплених до протилежних трапецоїдних крайок 8 кожній бічній стінці 1 і 2 скріплені між собою за допомогою металевої трубки або прутка 19. Для приведення мангала із зібраного виду в робочий стан необхідно розсунути бокові стінки 1 і 2, ніжки 3 відсунути в сторони до упора і встановити конструкцію в заздалегідь приготовлене місце. Потім розправити до упора шарніри 11 і вийняти знімні колосникові ґрати 4. Трапецоїдні торцеві стінки 5 повернути на петлях 13 і встановити врозпір між боковими стінками 1 і 2, і, зафіксувати, протягнувши через отвір 20 видовжені головки заклепок 21, що кріплять ніжки 3 до довгих бічних стінок. Далі необхідно встановити знімні колосникові ґрати 4 між боковими стінками 1 і 2, а відбортовки 16 на знімних колосникових ґратах 4 уздовж його довгих сторін дозволяють зафіксувати їх між боковими стінками 1 і 2 врозпір, при цьому відбортовки 16 уздовж коротких сторін 4 знімних колосникових ґрат вставлені в щілиноподібні отвори 15 для міцної фіксації деталей отриманої конструкції. Мангал готовий для теплової обробки і приготування харчових продуктів. На знімні колосникові ґрати 4 укладають дрова для приготування з них вугілля або заздалегідь придбані вугілля. Після отримання вугілля потрібної температури, на мангал встановлюють шампури з нанизаними на них продуктами, що підлягають тепловій обробці або решітки для приготування продуктів методом барбекю. У процесі горіння тепло палива, наприклад дров, розташованих на знімних колосникових ґратах 4, надходить у верхню частину мангала, де в міру теплової обробки проводиться приготування продукту. З робітника в складений стан мангал наводиться в зворотній послідовності. У складеному стані портативний мангал може бути поміщений в призначену для його перевезення сумку (див. фіг. 4). Корисна модель може бути використана скрізь, де потрібно приготувати продукти шляхом їх обсмажування з використанням тепла гарячого вугілля. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Портативний мангал, що містить утворений двома боковими стінками в їх робочому положенні V-подібний складаний корпус, знімні колосникові грати для розміщення палива, дві трапецеїдальні торцеві стінки і чотири ніжки, причому бічні стінки корпусу виконані прямокутними і ніжки закріплені на бічних стінках по дві ніжки на кожній бічній стінці, який відрізняється тим, що бічні стінки шарнірно з'єднані між собою і виконані з отворами з відбортовкою для перенесення мангала, відігнутими торцевими крайками, виконаними трапецеїдальними уздовж коротких сторін бічних стінок, і відігнутими бічними крайками, виконаними прямокутними вздовж довгих сторін бічних стінок, розташовані знизу прямокутні бічні кромки бічних стінок з'єднані між собою за допомогою петель, а торцеві трапецеїдальні 2 UA 81921 U 5 10 15 кромки бічних стінок з'єднані між собою двома шарнірами, виконаними у вигляді рухомо скріплених між собою двох металевих смуг, уздовж краю однієї з торцевих трапецеїдальних кромок кожної бічної стінки встановлені петлі, на яких підвішені трапецеїдальні торцеві стінки мангала, нижня кромка яких відігнута всередину мангала, і близько місця згину в ній виконано щілиноподібний отвір, знімна решітка виконана прямокутною з відбортовкою по краях, причому довжина відбортовок уздовж коротких сторін знімних колосникових ґрат менше довжини щілиноподібних отворів в нижній кромці трапецеїдальних торцевих стінок і розташована в середній частині коротких сторін знімних колосникових ґрат, виконана з можливістю установки цих відбортовок в отвори нижніх крайок трапецеїдальних торцевих стінок при зборці мангала в робоче положення, кожна з чотирьох ніжок виконана з відрізка кутика і шарнірно закріплена з однією з полиць, виступаючою над суміжною полицею кутика, на торцевій трапецеїдальній кромці у верхній частині кожної бічної стінки по дві ніжки на кожній бічній стінці на її протилежних торцевих трапецеїдальних кромках, причому нижні кінці ніжок при розташуванні їх в складеному стані уздовж бокової стінки виступають за бічну стінку, причому кінці двох ніжок, прикріплених до протилежних трапецеїдальним кромок кожної бічної стінки, скріплені між собою за допомогою металевої трубки або прутка. 3 UA 81921 U 4 UA 81921 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
