Кишеньковий ліхтарик-обігрівач з функцією кулера та електрошокера “швидка допомога”

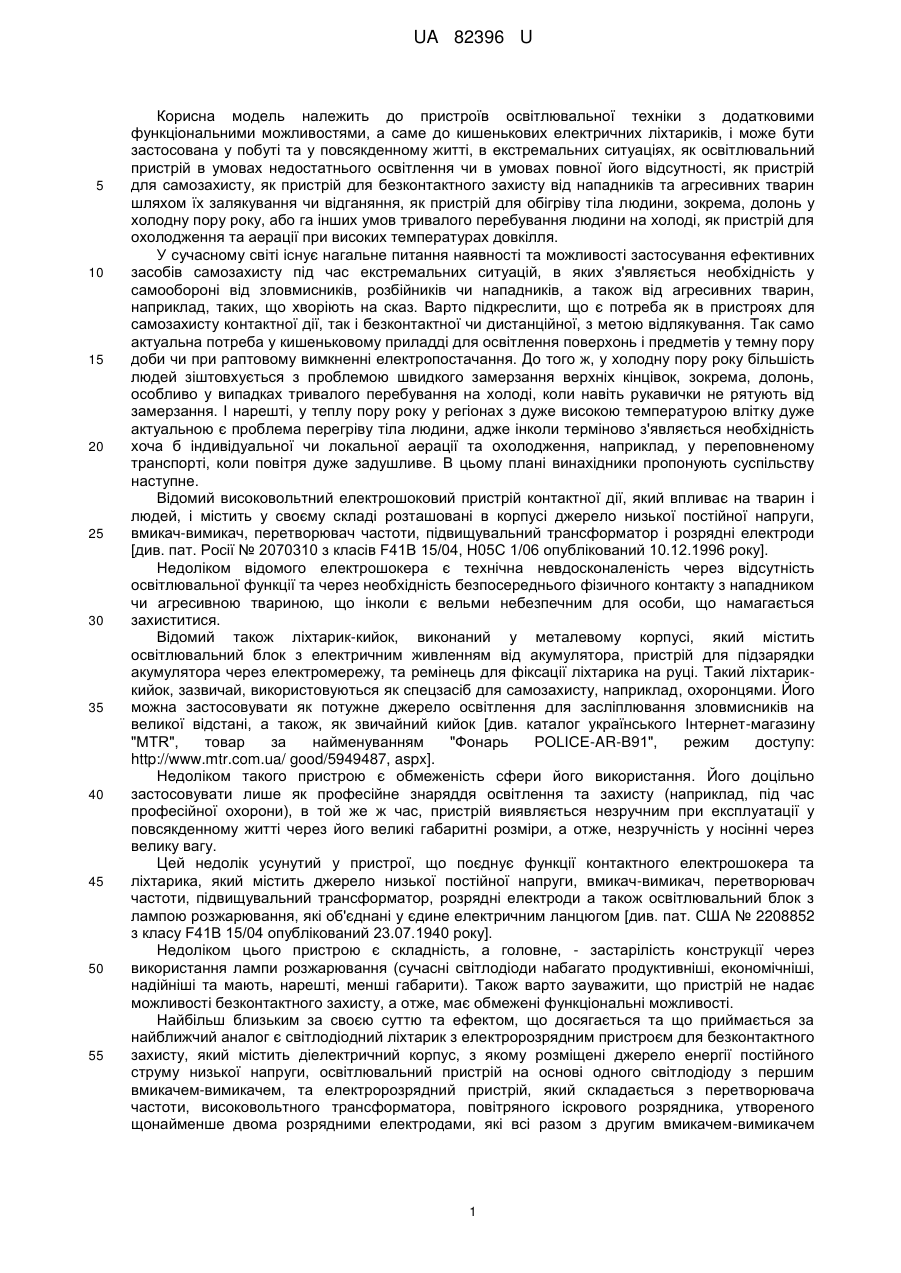

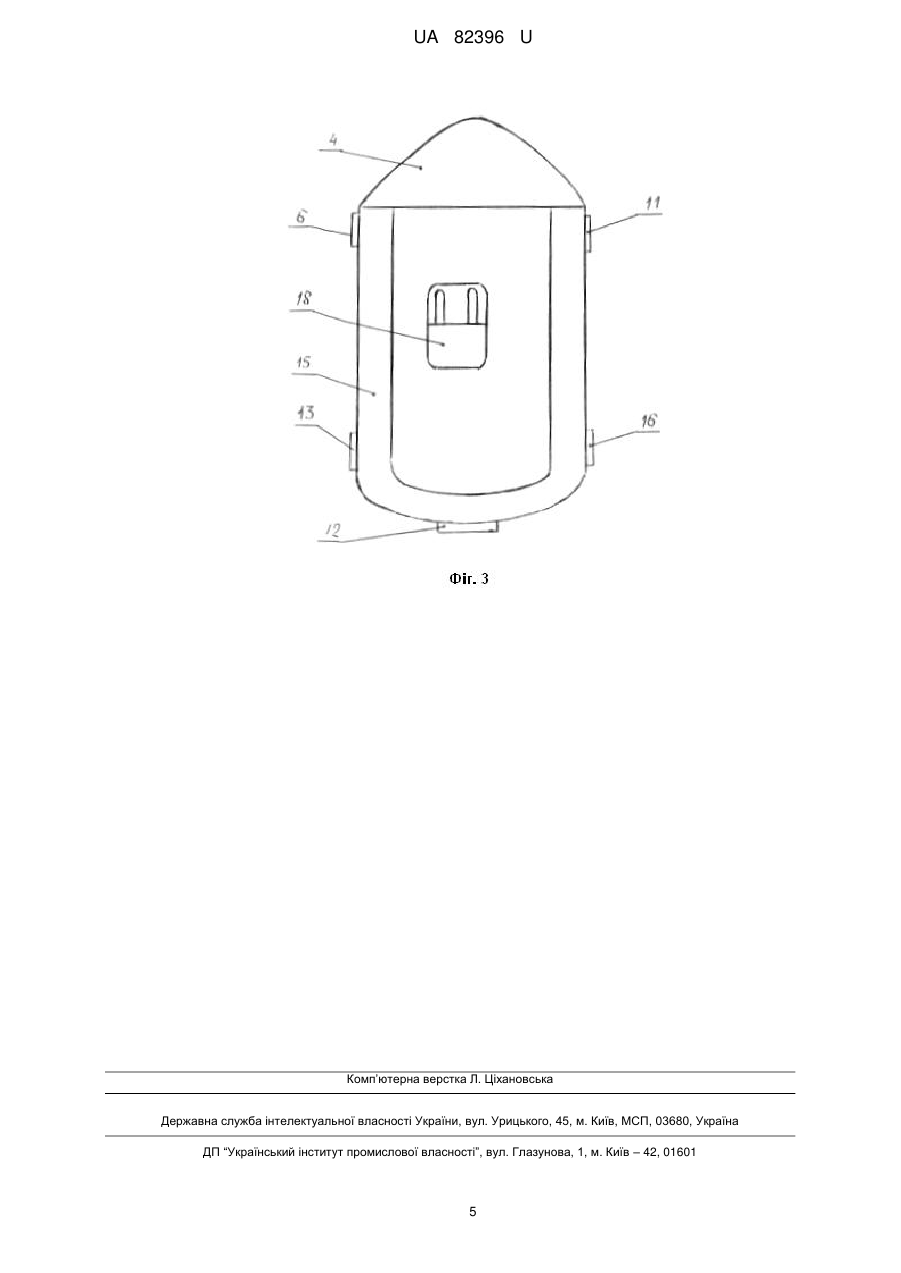

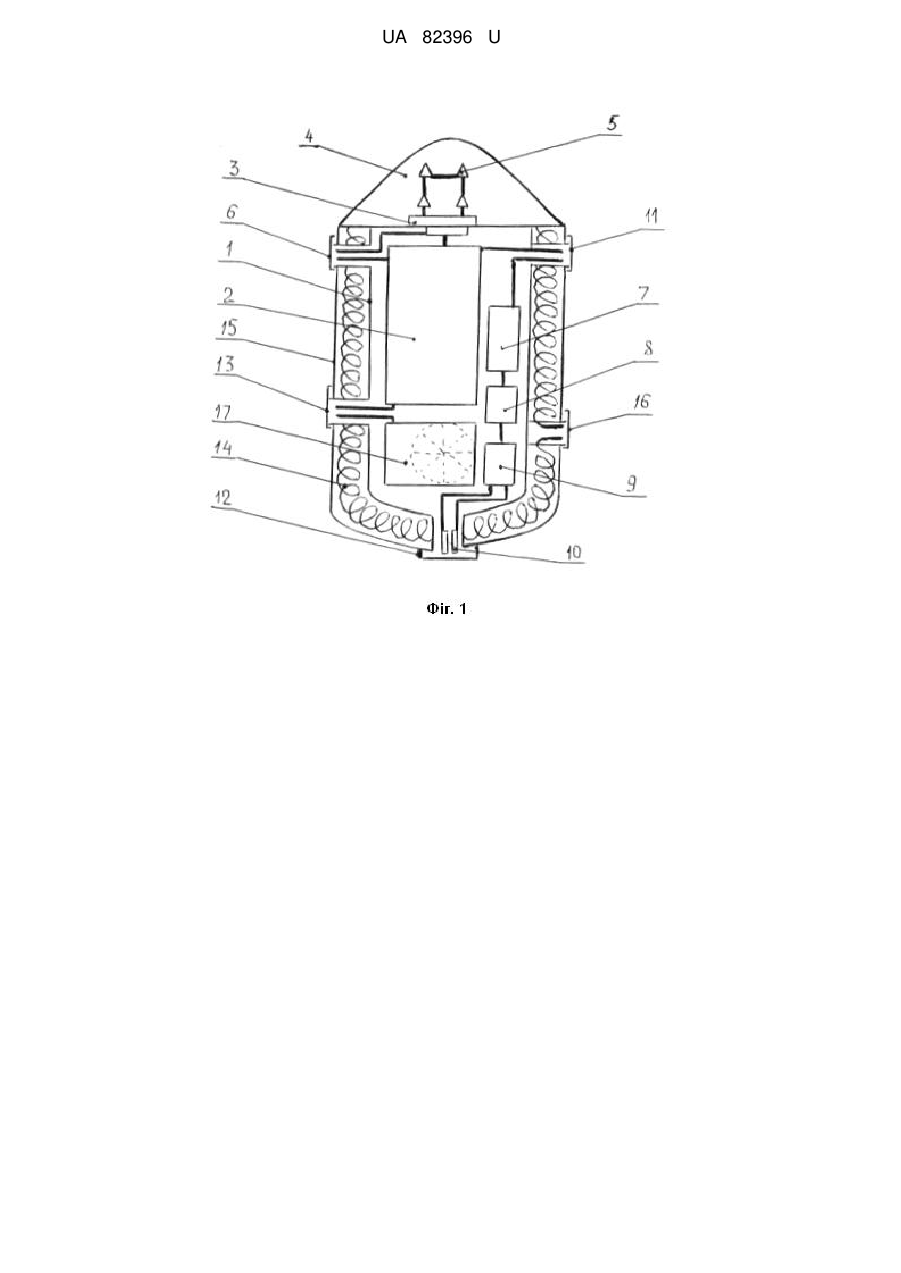

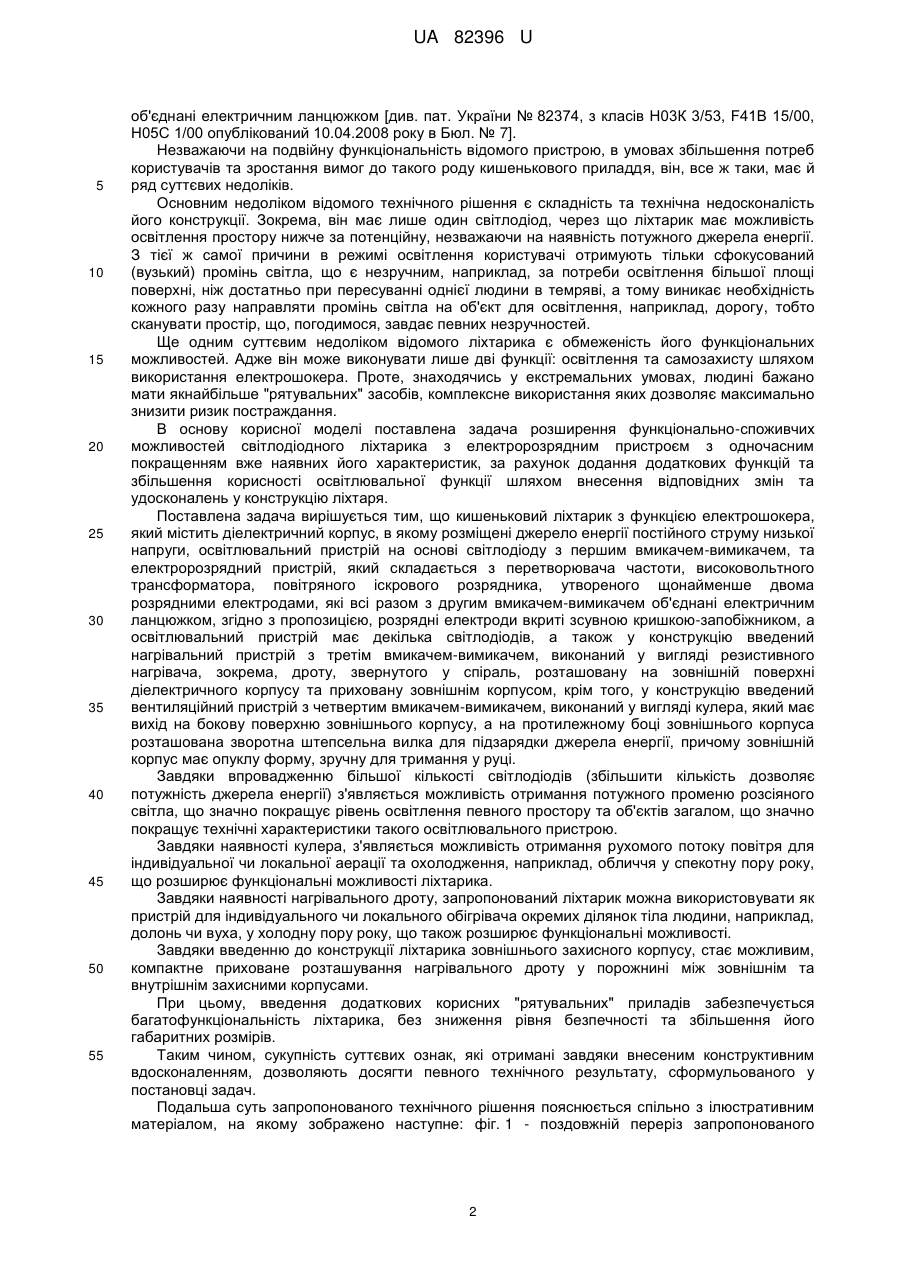

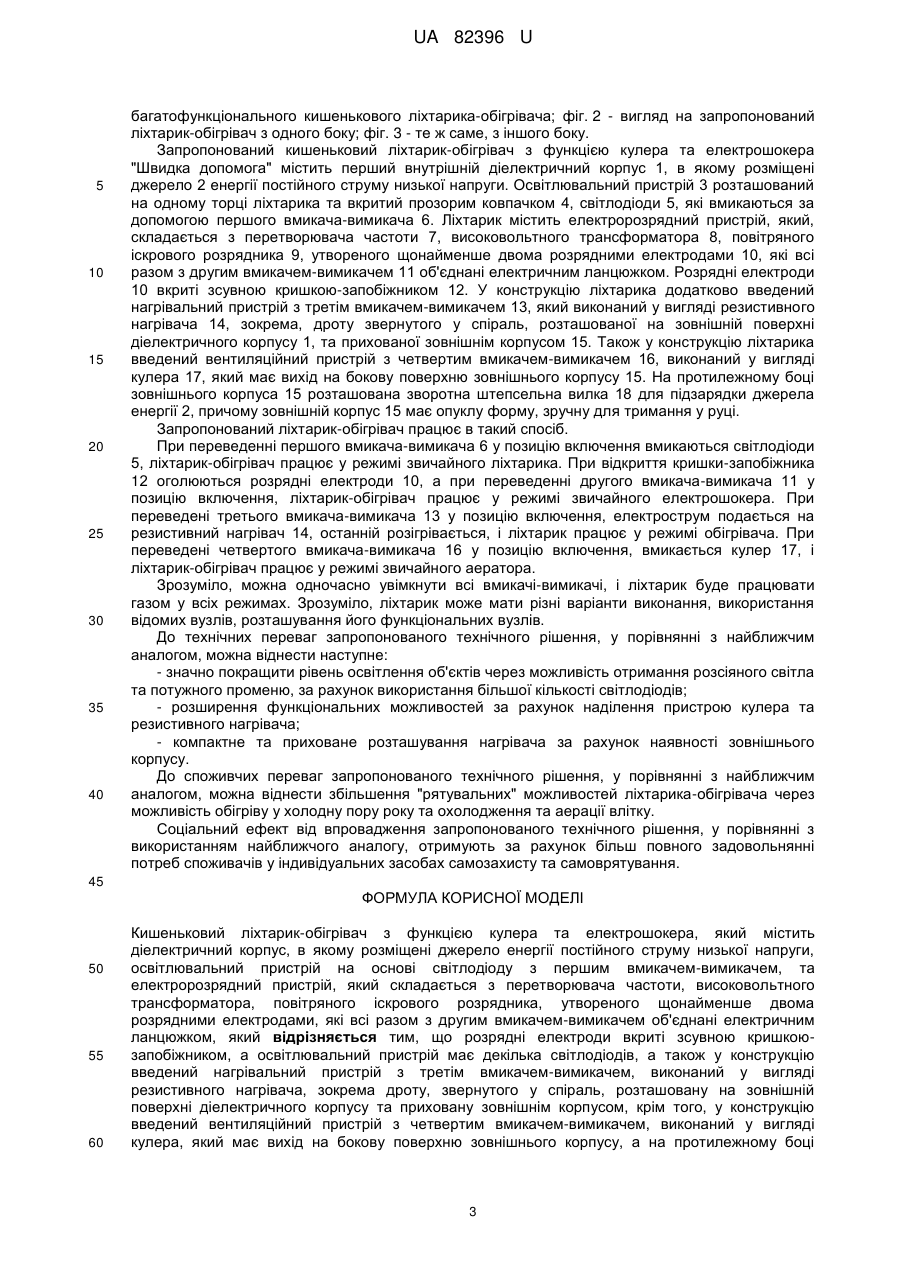

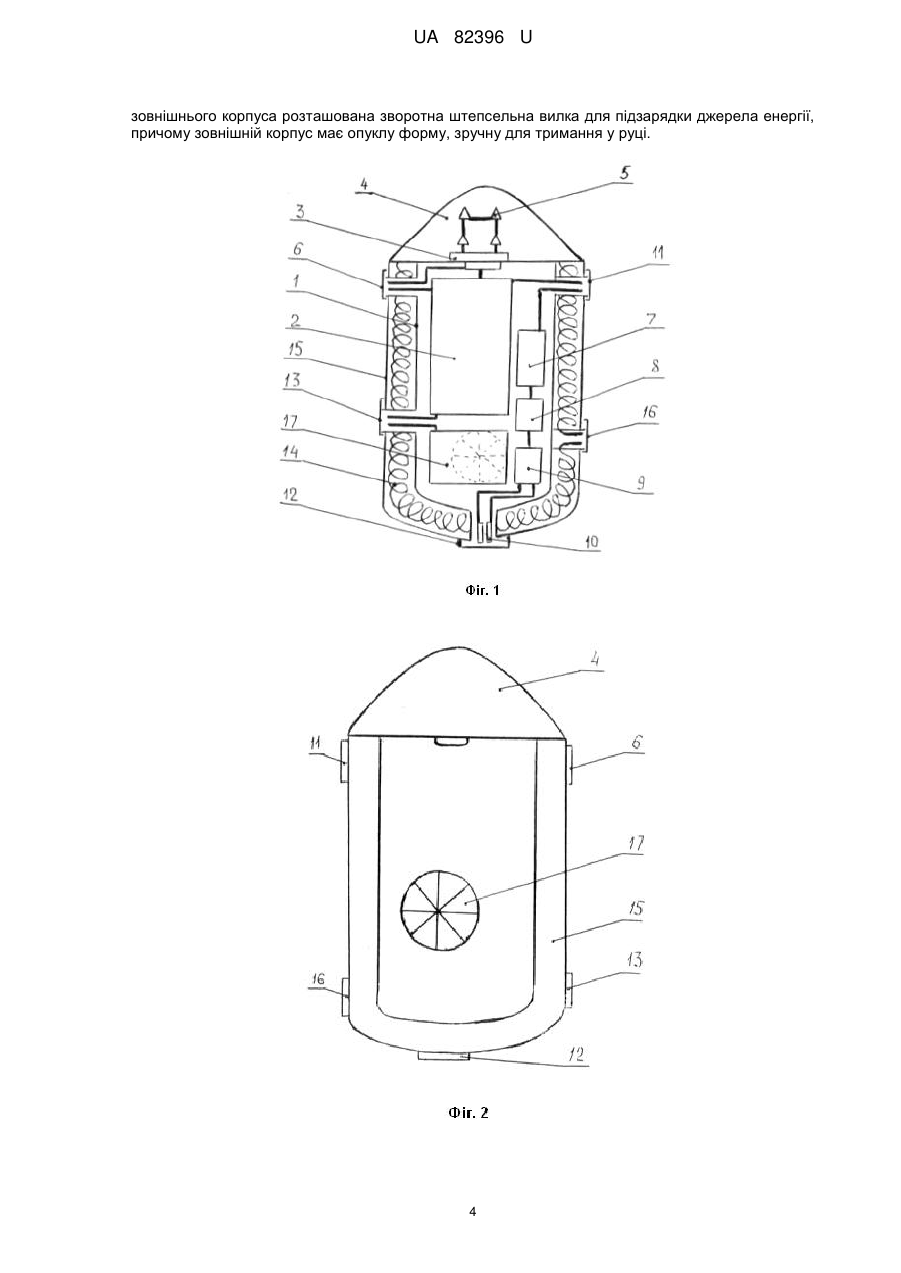

Реферат: Кишеньковий ліхтарик-обігрівач з функцією кулера та електрошокера містить діелектричний корпус, в якому розміщені джерело енергії постійного струму низької напруги, освітлювальний пристрій на основі світлодіоду з першим вмикачем-вимикачем, та електророзрядний пристрій, який складається з перетворювача частоти, високовольтного трансформатора, повітряного іскрового розрядника, утвореного щонайменше двома розрядними електродами, які всі разом з другим вмикачем-вимикачем об'єднані електричним ланцюжком. Розрядні електроди вкриті зсувною кришкою-запобіжником, а освітлювальний пристрій має декілька світлодіодів, а також у конструкцію введений нагрівальний пристрій з третім вмикачем-вимикачем, виконаний у вигляді резистивного нагрівача, зокрема дроту, звернутого у спіраль, розташовану на зовнішній поверхні діелектричного корпусу та приховану зовнішнім корпусом, крім того, у конструкцію введений вентиляційний пристрій з четвертим вмикачем-вимикачем, виконаний у вигляді кулера, який має вихід на бокову поверхню зовнішнього корпусу, а на протилежному боці зовнішнього корпуса розташована зворотна штепсельна вилка для підзарядки джерела енергії, причому зовнішній корпус має опуклу форму, зручну для тримання у руці. UA 82396 U (54) КИШЕНЬКОВИЙ ЛІХТАРИК-ОБІГРІВАЧ З ФУНКЦІЄЮ КУЛЕРА ТА ЕЛЕКТРОШОКЕРА "ШВИДКА ДОПОМОГА" UA 82396 U UA 82396 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв освітлювальної техніки з додатковими функціональними можливостями, а саме до кишенькових електричних ліхтариків, і може бути застосована у побуті та у повсякденному житті, в екстремальних ситуаціях, як освітлювальний пристрій в умовах недостатнього освітлення чи в умовах повної його відсутності, як пристрій для самозахисту, як пристрій для безконтактного захисту від нападників та агресивних тварин шляхом їх залякування чи відганяння, як пристрій для обігріву тіла людини, зокрема, долонь у холодну пору року, або га інших умов тривалого перебування людини на холоді, як пристрій для охолодження та аерації при високих температурах довкілля. У сучасному світі існує нагальне питання наявності та можливості застосування ефективних засобів самозахисту під час екстремальних ситуацій, в яких з'являється необхідність у самообороні від зловмисників, розбійників чи нападників, а також від агресивних тварин, наприклад, таких, що хворіють на сказ. Варто підкреслити, що є потреба як в пристроях для самозахисту контактної дії, так і безконтактної чи дистанційної, з метою відлякування. Так само актуальна потреба у кишеньковому приладді для освітлення поверхонь і предметів у темну пору доби чи при раптовому вимкненні електропостачання. До того ж, у холодну пору року більшість людей зіштовхується з проблемою швидкого замерзання верхніх кінцівок, зокрема, долонь, особливо у випадках тривалого перебування на холоді, коли навіть рукавички не рятують від замерзання. І нарешті, у теплу пору року у регіонах з дуже високою температурою влітку дуже актуальною є проблема перегріву тіла людини, адже інколи терміново з'являється необхідність хоча б індивідуальної чи локальної аерації та охолодження, наприклад, у переповненому транспорті, коли повітря дуже задушливе. В цьому плані винахідники пропонують суспільству наступне. Відомий високовольтний електрошоковий пристрій контактної дії, який впливає на тварин і людей, і містить у своєму складі розташовані в корпусі джерело низької постійної напруги, вмикач-вимикач, перетворювач частоти, підвищувальний трансформатор і розрядні електроди [див. пат. Росії № 2070310 з класів F41B 15/04, Н05С 1/06 опублікований 10.12.1996 року]. Недоліком відомого електрошокера є технічна невдосконаленість через відсутність освітлювальної функції та через необхідність безпосереднього фізичного контакту з нападником чи агресивною твариною, що інколи є вельми небезпечним для особи, що намагається захиститися. Відомий також ліхтарик-кийок, виконаний у металевому корпусі, який містить освітлювальний блок з електричним живленням від акумулятора, пристрій для підзарядки акумулятора через електромережу, та ремінець для фіксації ліхтарика на руці. Такий ліхтариккийок, зазвичай, використовуються як спецзасіб для самозахисту, наприклад, охоронцями. Його можна застосовувати як потужне джерело освітлення для засліплювання зловмисників на великої відстані, а також, як звичайний кийок [див. каталог українського Інтернет-магазину "MTR", товар за найменуванням "Фонарь POLICE-AR-B91", режим доступу: http://www.mtr.com.ua/ good/5949487, aspx]. Недоліком такого пристрою є обмеженість сфери його використання. Його доцільно застосовувати лише як професійне знаряддя освітлення та захисту (наприклад, під час професійної охорони), в той же ж час, пристрій виявляється незручним при експлуатації у повсякденному житті через його великі габаритні розміри, а отже, незручність у носінні через велику вагу. Цей недолік усунутий у пристрої, що поєднує функції контактного електрошокера та ліхтарика, який містить джерело низької постійної напруги, вмикач-вимикач, перетворювач частоти, підвищувальний трансформатор, розрядні електроди а також освітлювальний блок з лампою розжарювання, які об'єднані у єдине електричним ланцюгом [див. пат. США № 2208852 з класу F41B 15/04 опублікований 23.07.1940 року]. Недоліком цього пристрою є складність, а головне, - застарілість конструкції через використання лампи розжарювання (сучасні світлодіоди набагато продуктивніші, економічніші, надійніші та мають, нарешті, менші габарити). Також варто зауважити, що пристрій не надає можливості безконтактного захисту, а отже, має обмежені функціональні можливості. Найбільш близьким за своєю суттю та ефектом, що досягається та що приймається за найближчий аналог є світлодіодний ліхтарик з електророзрядним пристроєм для безконтактного захисту, який містить діелектричний корпус, з якому розміщені джерело енергії постійного струму низької напруги, освітлювальний пристрій на основі одного світлодіоду з першим вмикачем-вимикачем, та електророзрядний пристрій, який складається з перетворювача частоти, високовольтного трансформатора, повітряного іскрового розрядника, утвореного щонайменше двома розрядними електродами, які всі разом з другим вмикачем-вимикачем 1 UA 82396 U 5 10 15 20 25 30 35 40 45 50 55 об'єднані електричним ланцюжком [див. пат. України № 82374, з класів Н03К 3/53, F41B 15/00, Н05С 1/00 опублікований 10.04.2008 року в Бюл. № 7]. Незважаючи на подвійну функціональність відомого пристрою, в умовах збільшення потреб користувачів та зростання вимог до такого роду кишенькового приладдя, він, все ж таки, має й ряд суттєвих недоліків. Основним недоліком відомого технічного рішення є складність та технічна недосконалість його конструкції. Зокрема, він має лише один світлодіод, через що ліхтарик має можливість освітлення простору нижче за потенційну, незважаючи на наявність потужного джерела енергії. З тієї ж самої причини в режимі освітлення користувачі отримують тільки сфокусований (вузький) промінь світла, що є незручним, наприклад, за потреби освітлення більшої площі поверхні, ніж достатньо при пересуванні однієї людини в темряві, а тому виникає необхідність кожного разу направляти промінь світла на об'єкт для освітлення, наприклад, дорогу, тобто сканувати простір, що, погодимося, завдає певних незручностей. Ще одним суттєвим недоліком відомого ліхтарика є обмеженість його функціональних можливостей. Адже він може виконувати лише дві функції: освітлення та самозахисту шляхом використання електрошокера. Проте, знаходячись у екстремальних умовах, людині бажано мати якнайбільше "рятувальних" засобів, комплексне використання яких дозволяє максимально знизити ризик постраждання. В основу корисної моделі поставлена задача розширення функціонально-споживчих можливостей світлодіодного ліхтарика з електророзрядним пристроєм з одночасним покращенням вже наявних його характеристик, за рахунок додання додаткових функцій та збільшення корисності освітлювальної функції шляхом внесення відповідних змін та удосконалень у конструкцію ліхтаря. Поставлена задача вирішується тим, що кишеньковий ліхтарик з функцією електрошокера, який містить діелектричний корпус, в якому розміщені джерело енергії постійного струму низької напруги, освітлювальний пристрій на основі світлодіоду з першим вмикачем-вимикачем, та електророзрядний пристрій, який складається з перетворювача частоти, високовольтного трансформатора, повітряного іскрового розрядника, утвореного щонайменше двома розрядними електродами, які всі разом з другим вмикачем-вимикачем об'єднані електричним ланцюжком, згідно з пропозицією, розрядні електроди вкриті зсувною кришкою-запобіжником, а освітлювальний пристрій має декілька світлодіодів, а також у конструкцію введений нагрівальний пристрій з третім вмикачем-вимикачем, виконаний у вигляді резистивного нагрівача, зокрема, дроту, звернутого у спіраль, розташовану на зовнішній поверхні діелектричного корпусу та приховану зовнішнім корпусом, крім того, у конструкцію введений вентиляційний пристрій з четвертим вмикачем-вимикачем, виконаний у вигляді кулера, який має вихід на бокову поверхню зовнішнього корпусу, а на протилежному боці зовнішнього корпуса розташована зворотна штепсельна вилка для підзарядки джерела енергії, причому зовнішній корпус має опуклу форму, зручну для тримання у руці. Завдяки впровадженню більшої кількості світлодіодів (збільшити кількість дозволяє потужність джерела енергії) з'являється можливість отримання потужного променю розсіяного світла, що значно покращує рівень освітлення певного простору та об'єктів загалом, що значно покращує технічні характеристики такого освітлювального пристрою. Завдяки наявності кулера, з'являється можливість отримання рухомого потоку повітря для індивідуальної чи локальної аерації та охолодження, наприклад, обличчя у спекотну пору року, що розширює функціональні можливості ліхтарика. Завдяки наявності нагрівального дроту, запропонований ліхтарик можна використовувати як пристрій для індивідуального чи локального обігрівача окремих ділянок тіла людини, наприклад, долонь чи вуха, у холодну пору року, що також розширює функціональні можливості. Завдяки введенню до конструкції ліхтарика зовнішнього захисного корпусу, стає можливим, компактне приховане розташування нагрівального дроту у порожнині між зовнішнім та внутрішнім захисними корпусами. При цьому, введення додаткових корисних "рятувальних" приладів забезпечується багатофункціональність ліхтарика, без зниження рівня безпечності та збільшення його габаритних розмірів. Таким чином, сукупність суттєвих ознак, які отримані завдяки внесеним конструктивним вдосконаленням, дозволяють досягти певного технічного результату, сформульованого у постановці задач. Подальша суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - поздовжній переріз запропонованого 2 UA 82396 U 5 10 15 20 25 30 35 40 багатофункціонального кишенькового ліхтарика-обігрівача; фіг. 2 - вигляд на запропонований ліхтарик-обігрівач з одного боку; фіг. 3 - те ж саме, з іншого боку. Запропонований кишеньковий ліхтарик-обігрівач з функцією кулера та електрошокера "Швидка допомога" містить перший внутрішній діелектричний корпус 1, в якому розміщені джерело 2 енергії постійного струму низької напруги. Освітлювальний пристрій 3 розташований на одному торці ліхтарика та вкритий прозорим ковпачком 4, світлодіоди 5, які вмикаються за допомогою першого вмикача-вимикача 6. Ліхтарик містить електророзрядний пристрій, який, складається з перетворювача частоти 7, високовольтного трансформатора 8, повітряного іскрового розрядника 9, утвореного щонайменше двома розрядними електродами 10, які всі разом з другим вмикачем-вимикачем 11 об'єднані електричним ланцюжком. Розрядні електроди 10 вкриті зсувною кришкою-запобіжником 12. У конструкцію ліхтарика додатково введений нагрівальний пристрій з третім вмикачем-вимикачем 13, який виконаний у вигляді резистивного нагрівача 14, зокрема, дроту звернутого у спіраль, розташованої на зовнішній поверхні діелектричного корпусу 1, та прихованої зовнішнім корпусом 15. Також у конструкцію ліхтарика введений вентиляційний пристрій з четвертим вмикачем-вимикачем 16, виконаний у вигляді кулера 17, який має вихід на бокову поверхню зовнішнього корпусу 15. На протилежному боці зовнішнього корпуса 15 розташована зворотна штепсельна вилка 18 для підзарядки джерела енергії 2, причому зовнішній корпус 15 має опуклу форму, зручну для тримання у руці. Запропонований ліхтарик-обігрівач працює в такий спосіб. При переведенні першого вмикача-вимикача 6 у позицію включення вмикаються світлодіоди 5, ліхтарик-обігрівач працює у режимі звичайного ліхтарика. При відкриття кришки-запобіжника 12 оголюються розрядні електроди 10, а при переведенні другого вмикача-вимикача 11 у позицію включення, ліхтарик-обігрівач працює у режимі звичайного електрошокера. При переведені третього вмикача-вимикача 13 у позицію включення, електрострум подається на резистивний нагрівач 14, останній розігрівається, і ліхтарик працює у режимі обігрівача. При переведені четвертого вмикача-вимикача 16 у позицію включення, вмикається кулер 17, і ліхтарик-обігрівач працює у режимі звичайного аератора. Зрозуміло, можна одночасно увімкнути всі вмикачі-вимикачі, і ліхтарик буде працювати газом у всіх режимах. Зрозуміло, ліхтарик може мати різні варіанти виконання, використання відомих вузлів, розташування його функціональних вузлів. До технічних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести наступне: - значно покращити рівень освітлення об'єктів через можливість отримання розсіяного світла та потужного променю, за рахунок використання більшої кількості світлодіодів; - розширення функціональних можливостей за рахунок наділення пристрою кулера та резистивного нагрівача; - компактне та приховане розташування нагрівача за рахунок наявності зовнішнього корпусу. До споживчих переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести збільшення "рятувальних" можливостей ліхтарика-обігрівача через можливість обігріву у холодну пору року та охолодження та аерації влітку. Соціальний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням найближчого аналогу, отримують за рахунок більш повного задовольнянні потреб споживачів у індивідуальних засобах самозахисту та самоврятування. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Кишеньковий ліхтарик-обігрівач з функцією кулера та електрошокера, який містить діелектричний корпус, в якому розміщені джерело енергії постійного струму низької напруги, освітлювальний пристрій на основі світлодіоду з першим вмикачем-вимикачем, та електророзрядний пристрій, який складається з перетворювача частоти, високовольтного трансформатора, повітряного іскрового розрядника, утвореного щонайменше двома розрядними електродами, які всі разом з другим вмикачем-вимикачем об'єднані електричним ланцюжком, який відрізняється тим, що розрядні електроди вкриті зсувною кришкоюзапобіжником, а освітлювальний пристрій має декілька світлодіодів, а також у конструкцію введений нагрівальний пристрій з третім вмикачем-вимикачем, виконаний у вигляді резистивного нагрівача, зокрема дроту, звернутого у спіраль, розташовану на зовнішній поверхні діелектричного корпусу та приховану зовнішнім корпусом, крім того, у конструкцію введений вентиляційний пристрій з четвертим вмикачем-вимикачем, виконаний у вигляді кулера, який має вихід на бокову поверхню зовнішнього корпусу, а на протилежному боці 3 UA 82396 U зовнішнього корпуса розташована зворотна штепсельна вилка для підзарядки джерела енергії, причому зовнішній корпус має опуклу форму, зручну для тримання у руці. 4 UA 82396 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
