Пристрій для запобігання несанкціонованого використання плавучого судна

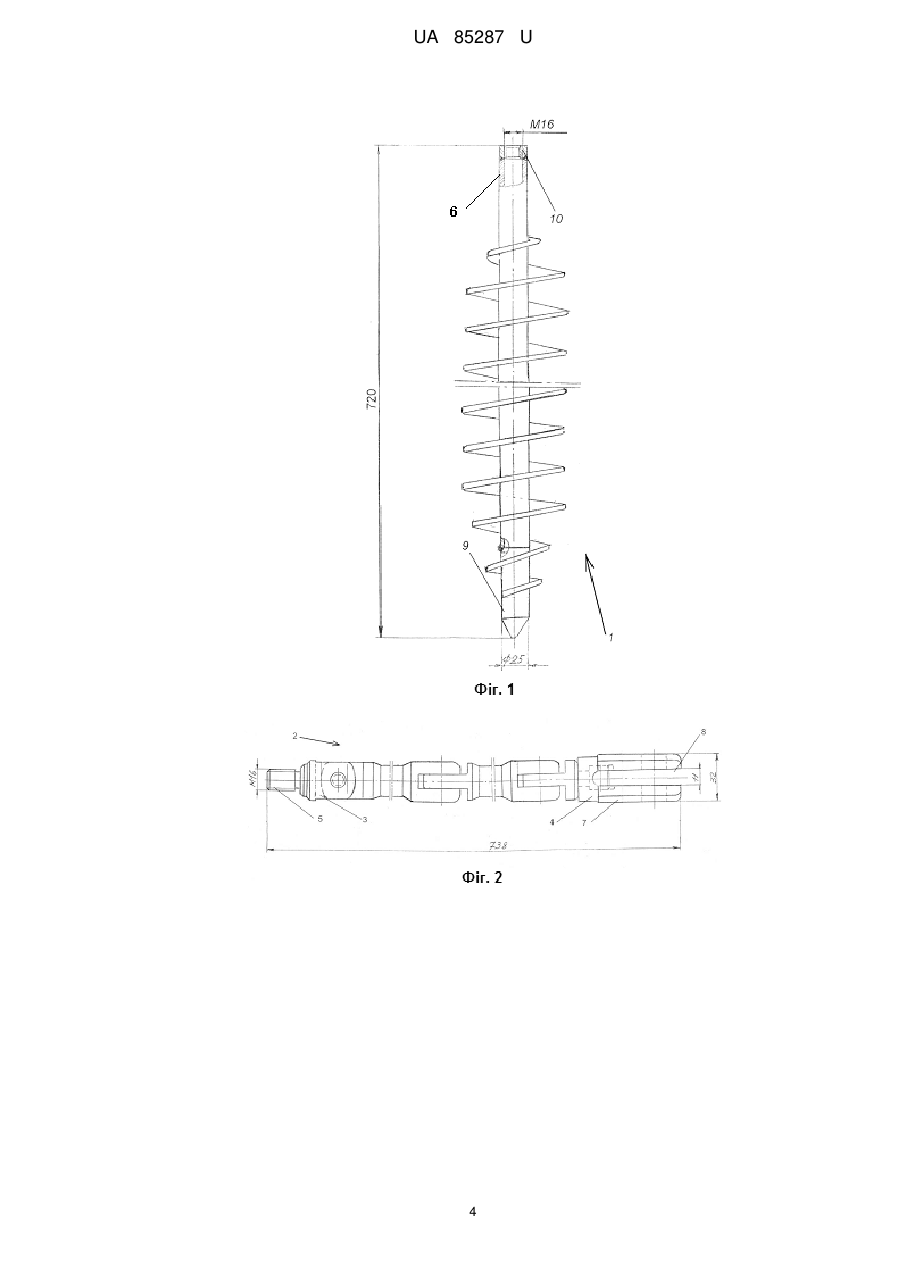

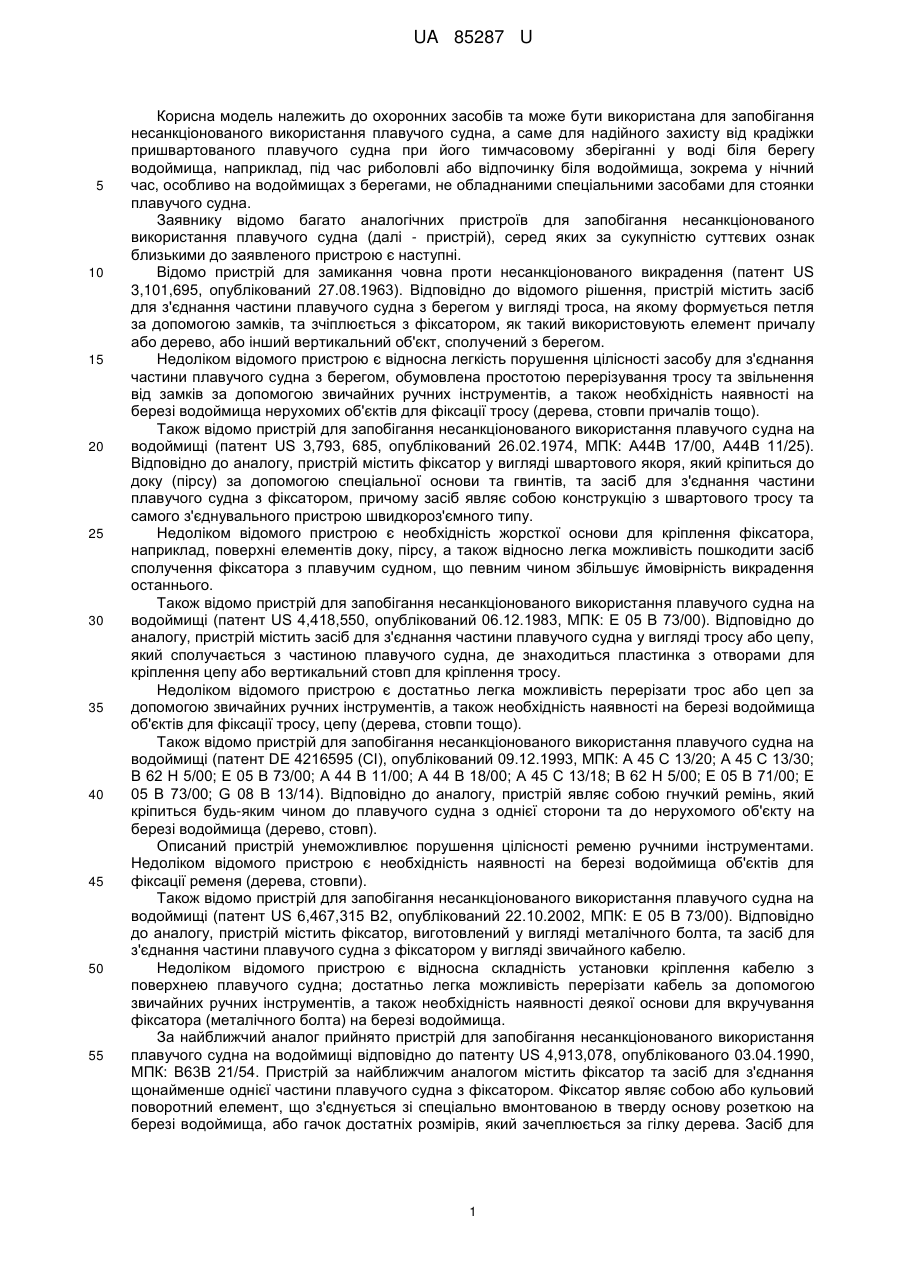

Реферат: UA 85287 U UA 85287 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до охоронних засобів та може бути використана для запобігання несанкціонованого використання плавучого судна, а саме для надійного захисту від крадіжки пришвартованого плавучого судна при його тимчасовому зберіганні у воді біля берегу водоймища, наприклад, під час риболовлі або відпочинку біля водоймища, зокрема у нічний час, особливо на водоймищах з берегами, не обладнаними спеціальними засобами для стоянки плавучого судна. Заявнику відомо багато аналогічних пристроїв для запобігання несанкціонованого використання плавучого судна (далі - пристрій), серед яких за сукупністю суттєвих ознак близькими до заявленого пристрою є наступні. Відомо пристрій для замикання човна проти несанкціонованого викрадення (патент US 3,101,695, опублікований 27.08.1963). Відповідно до відомого рішення, пристрій містить засіб для з'єднання частини плавучого судна з берегом у вигляді троса, на якому формується петля за допомогою замків, та зчіплюється з фіксатором, як такий використовують елемент причалу або дерево, або інший вертикальний об'єкт, сполучений з берегом. Недоліком відомого пристрою є відносна легкість порушення цілісності засобу для з'єднання частини плавучого судна з берегом, обумовлена простотою перерізування тросу та звільнення від замків за допомогою звичайних ручних інструментів, а також необхідність наявності на березі водоймища нерухомих об'єктів для фіксації тросу (дерева, стовпи причалів тощо). Також відомо пристрій для запобігання несанкціонованого використання плавучого судна на водоймищі (патент US 3,793, 685, опублікований 26.02.1974, МПК: А44В 17/00, А44В 11/25). Відповідно до аналогу, пристрій містить фіксатор у вигляді швартового якоря, який кріпиться до доку (пірсу) за допомогою спеціальної основи та гвинтів, та засіб для з'єднання частини плавучого судна з фіксатором, причому засіб являє собою конструкцію з швартового тросу та самого з'єднувального пристрою швидкороз'ємного типу. Недоліком відомого пристрою є необхідність жорсткої основи для кріплення фіксатора, наприклад, поверхні елементів доку, пірсу, а також відносно легка можливість пошкодити засіб сполучення фіксатора з плавучим судном, що певним чином збільшує ймовірність викрадення останнього. Також відомо пристрій для запобігання несанкціонованого використання плавучого судна на водоймищі (патент US 4,418,550, опублікований 06.12.1983, МПК: Е 05 В 73/00). Відповідно до аналогу, пристрій містить засіб для з'єднання частини плавучого судна у вигляді тросу або цепу, який сполучається з частиною плавучого судна, де знаходиться пластинка з отворами для кріплення цепу або вертикальний стовп для кріплення тросу. Недоліком відомого пристрою є достатньо легка можливість перерізати трос або цеп за допомогою звичайних ручних інструментів, а також необхідність наявності на березі водоймища об'єктів для фіксації тросу, цепу (дерева, стовпи тощо). Також відомо пристрій для запобігання несанкціонованого використання плавучого судна на водоймищі (патент DE 4216595 (СІ), опублікований 09.12.1993, МПК: А 45 С 13/20; А 45 С 13/30; В 62 Н 5/00; Е 05 В 73/00; А 44 В 11/00; А 44 В 18/00; А 45 С 13/18; В 62 Н 5/00; Е 05 В 71/00; Е 05 В 73/00; G 08 В 13/14). Відповідно до аналогу, пристрій являє собою гнучкий ремінь, який кріпиться будь-яким чином до плавучого судна з однієї сторони та до нерухомого об'єкту на березі водоймища (дерево, стовп). Описаний пристрій унеможливлює порушення цілісності ременю ручними інструментами. Недоліком відомого пристрою є необхідність наявності на березі водоймища об'єктів для фіксації ременя (дерева, стовпи). Також відомо пристрій для запобігання несанкціонованого використання плавучого судна на водоймищі (патент US 6,467,315 В2, опублікований 22.10.2002, МПК: Е 05 В 73/00). Відповідно до аналогу, пристрій містить фіксатор, виготовлений у вигляді металічного болта, та засіб для з'єднання частини плавучого судна з фіксатором у вигляді звичайного кабелю. Недоліком відомого пристрою є відносна складність установки кріплення кабелю з поверхнею плавучого судна; достатньо легка можливість перерізати кабель за допомогою звичайних ручних інструментів, а також необхідність наявності деякої основи для вкручування фіксатора (металічного болта) на березі водоймища. За найближчий аналог прийнято пристрій для запобігання несанкціонованого використання плавучого судна на водоймищі відповідно до патенту US 4,913,078, опублікованого 03.04.1990, МПК: В63В 21/54. Пристрій за найближчим аналогом містить фіксатор та засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором. Фіксатор являє собою або кульовий поворотний елемент, що з'єднується зі спеціально вмонтованою в тверду основу розеткою на березі водоймища, або гачок достатніх розмірів, який зачеплюється за гілку дерева. Засіб для 1 UA 85287 U 5 10 15 20 25 30 35 40 45 50 55 60 з'єднання щонайменше однієї частини плавучого судна з фіксатором являє собою металічну трубу, в якій на обох кінцях вмонтовані виступи для сполучення з човном та фіксатором. Недоліком пристрою за найближчим аналогом є необхідність наявності жорсткої основи на березі, а також розетки в ній; наявності дерев та гілок на них; відносно легка можливість розчепити гачок від дерева, що певним чином збільшує ймовірність викрадення плавучого судна. В основу корисної моделі поставлено задачу підвищення надійності запобігання несанкціонованому використанню плавучого судна та підвищення універсальності застосування пристрою з одночасним спрощенням конструкції пристрою та збереженням обмеженої свободи переміщення плавучого судна на водоймищі біля берегу шляхом зміни конструкції фіксатора та застосування жорсткого засобу для з'єднання щонайменше однієї частини плавучого судна з фіксатором замість гнучкого. Поставлена задача вирішується наступним чином, що в пристрої для запобігання несанкціонованого використання плавучого судна на водоймищі, який містить фіксатор, сполучений з берегом водоймища та засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором, згідно з корисною моделлю, фіксатор містить ділянку для вкручування та утримання фіксатора у ґрунті берега, причому засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором містить щонайменше дві жорсткі частини, виконані з можливістю взаємного обертання та зміни кута положення, при цьому одна частина має зовнішню різьбову ділянку для сполучення з відповідною ділянкою фіксатора з внутрішньою різьбою, а інша частина має ділянку для сполучення з частиною плавучого судна, при цьому остання ділянка має отвір для запірного пристрою. Ділянка для вкручування та утримання фіксатора може бути виконана як шнек. Фіксатор може містити зовнішню шестигранну ділянку для сполучення із засобом для прокручування фіксатора. Засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором може бути виконаний як карданний вал. Ділянка для сполучення з частиною плавучого судна може бути виконана як вилка з поперечним отвором у її виступах. Сукупність суттєвих ознак корисної моделі і технічний результат, який досягається, мають наступний причинно-наслідковий зв'язок. Наявність фіксатора з ділянкою для вкручування та утримання фіксатора у ґрунті берега дозволяє використання пристрою для запобігання несанкціонованого використання плавучого судна на будь-якій непідготовленій ділянці берега, крім скельного, що підвищує універсальність застосування пристрою. Після сполучення усіх елементів системи між собою та замикання засобу для з'єднання на плавучому судні отримують пристрій, в якому неможливо роз'єднати засіб для з'єднання та фіксатор через велику вагу судна та неможливість викручування зовнішньої різьбової ділянки на засобі для з'єднання з внутрішньої різьбової ділянки на фіксаторі. Засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором містить щонайменше дві жорсткі частини, виконані з можливістю взаємного обертання та зміни кута положення, що не дає можливості пошкодити засіб звичайними ручними інструментами. Засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором виконаний у вигляді карданного валу забезпечує обмежену свободу переміщення човна, для компенсації прибійних хвиль, або при зміні рівня води. При цьому конструкція та технологія виготовлення валу типу карданного є достатньо простою та відпрацьованою, що у свою чергу, спрощує виготовлення пристрою. Ділянка для вкручування та утримання фіксатора виконана у вигляді шнека, наявність якого не дозволяє викрутити або вирвати фіксатор, коли до нього прикріплений човен, а також дозволяє підвищити зручність вкручування фіксатора у ґрунт. На фіг. 1 представлено загальний вид засобу для з'єднання щонайменше однієї частини плавучого судна з фіксатором. На фіг. 2 представлено загальний вид фіксатора. На фіг. 3 представлено загальний вид засобу для прокручування фіксатора. Зображувальні матеріали та наведений нижче опис конкретного виконання пристрою, що ілюструють заявлену корисну модель, ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Пристрій для запобігання несанкціонованого використання плавучого судна на водоймищі містить фіксатор 1 та засіб 2 для з'єднання щонайменше однієї частини плавучого судна з фіксатором. 2 UA 85287 U 5 10 15 20 25 30 35 Засіб 2 для з'єднання щонайменше однієї частини плавучого судна (яке не показане) з фіксатором містить щонайменше дві жорсткі частини 3 та 4, виконані з можливістю взаємного обертання та зміни кута положення. Одна частина 3 має зовнішню різьбову ділянку 5 для сполучення з відповідною ділянкою 6 з внутрішньою різьбою фіксатора 1. Інша частина 4 має ділянку 7 для сполучення з частиною плавучого судна. Ділянка 7 має отвір 8 для запірного пристрою. Одним з варіантів виконання засобу 2 для з'єднання щонайменше однієї частини плавучого судна з фіксатором є карданний вал. Фіксатор 1 містить ділянку 9 для вкручування та утримання фіксатора у ґрунті берега. Ділянка 9 виконана у вигляді шнека. Також фіксатор 1 містить зовнішню шестигранну ділянку 10 для сполучення із засобом 11 для прокручування фіксатора. Засіб 11 містить рукоятку 12 та накидну частину 13, внутрішній профіль якої виконаний багатогранним для сполучення з ділянкою 10 фіксатора. Пристрій для запобігання несанкціонованого використання плавучого судна (наприклад, човна) на водоймищі у відповідності із заявленою корисною моделлю використовують наступним чином. Спочатку фіксатор 1 вкручують в ґрунт, навіть у непідготовлену ділянку берега (окрім скельного), за допомогою засобу 11 для прокручування фіксатора шляхом одягання накидної частини 13 засобу 11 на ділянку 10 та прокручування засобу 11 за рукоятку 12 разом з фіксатором 1 навколо вертикальної осі. Далі частину 3 засобу 2 ділянкою 5 вкручують у ділянку 6 фіксатора 1. Після цього з'єднують засіб 2 з човном частиною 4, яка містить ділянку 7 з отвором 8 для запірного пристрою. Далі через отвір 8 засобу 2 за допомогою бездужкового замку закріплюють човен біля берега. При цьому отримують пристрій, усі елементи якого неможливо "перекусити" за допомогою відомого ручного інструменту, на відміну від аналогів. При необхідності зняття пристрою та відшвартування човна від берегу здійснюють дії у зворотному порядку. При цьому, наприклад, якщо необхідне користування плавучим засобом на невеликий проміжок часу з поверненням плавучого засобу до того ж самого місця стоянки, у такому випадку під час розбирання пристрою та відкручування та видалення засобу 2 фіксатор 1 можуть залишати у ґрунті для повторного зчеплення плавучого судна з берегом та захисту його від несанкціонованого використання. Причому фіксатор 1 можуть залишати у ґрунті на весь час стоянки на березі водоймища. Також важливою перевагою є те, що у такому випадку відсутність плавучого судна та засобу 2 у той час, коли фіксатор 1 залишається у ґрунті, не дозволяє стороннім особам ознайомитися з конструкцією пристрою та засобом кріплення плавучого судна. Таким чином, застосування корисної моделі дозволяє досягти підвищення надійності запобігання несанкціонованому використанню плавучого судна та підвищення універсальності застосування пристрою з одночасним спрощенням конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Пристрій для запобігання несанкціонованого використання плавучого судна на водоймищі, який містить фіксатор, сполучений з берегом водоймища та засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором, який відрізняється тим, що фіксатор містить ділянку для вкручування та утримання фіксатора у ґрунті берега, причому засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором містить щонайменше дві жорсткі частини, виконані з можливістю взаємного обертання та зміни кута положення, при цьому одна частина має зовнішню різьбову ділянку для сполучення з відповідною ділянкою фіксатора з внутрішньою різьбою, а інша частина має ділянку для сполучення з частиною плавучого судна, при цьому остання ділянка має отвір для запірного пристрою. 2. Пристрій за п. 1, який відрізняється тим, що ділянку для вкручування та утримання фіксатора виконано як шнек. 3. Пристрій за п. 2, який відрізняється тим, що фіксатор містить зовнішню шестигранну ділянку для сполучення із засобом для прокручування фіксатора. 4. Пристрій за п. 1, який відрізняється тим, що засіб для з'єднання щонайменше однієї частини плавучого судна з фіксатором виконаний як карданний вал. 5. Пристрій за п. 1, який відрізняється тим, що ділянка для сполучення з частиною плавучого судна виконана як вилка з поперечним отвором у її виступах. 3 UA 85287 U 4 UA 85287 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
