Незнімна блок-опалубка шпоночна арморовна (боша) з екологічно чистого гранульованого армованого полістиролбетону

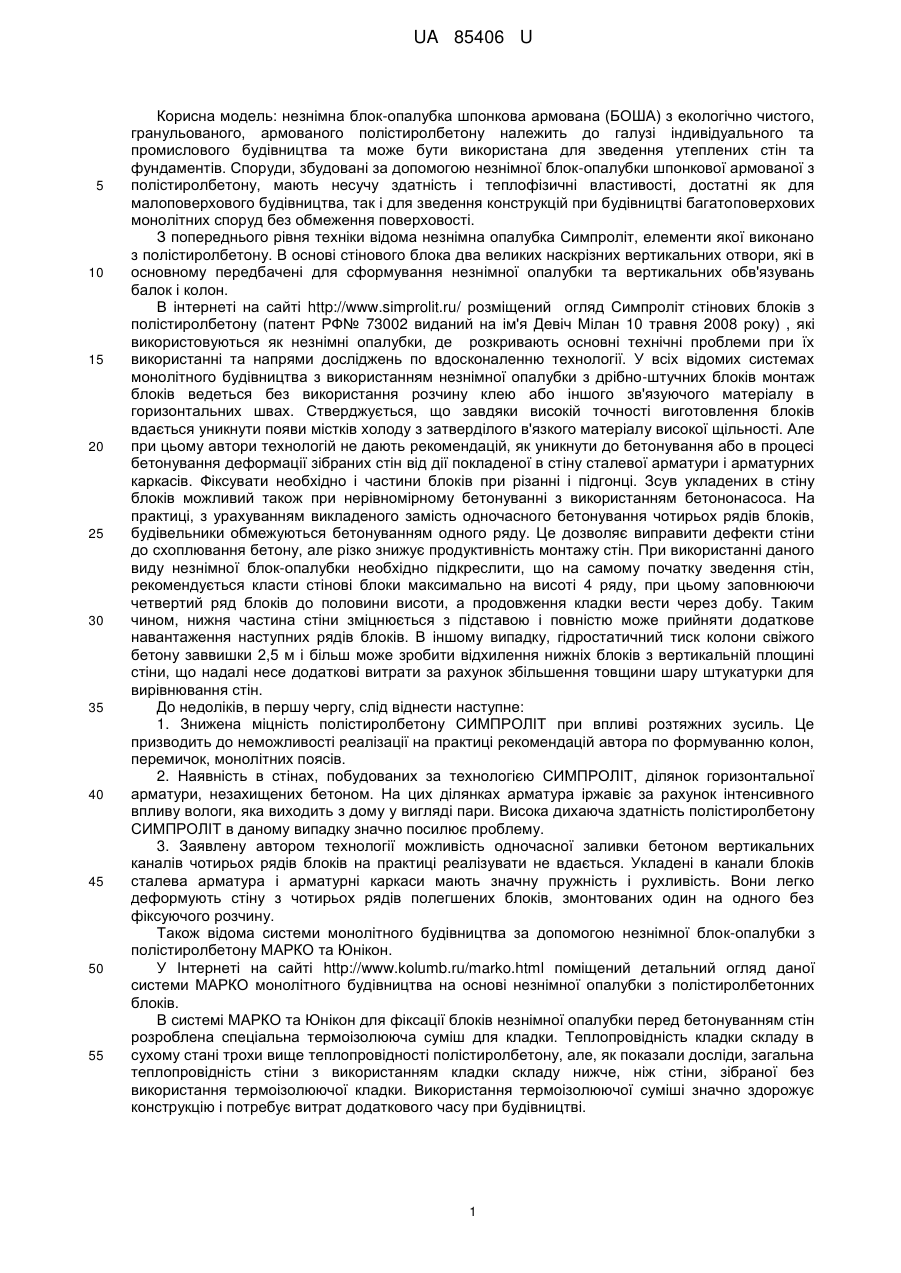

Реферат: UA 85406 U UA 85406 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель: незнімна блок-опалубка шпонкова армована (БОША) з екологічно чистого, гранульованого, армованого полістиролбетону належить до галузі індивідуального та промислового будівництва та може бути використана для зведення утеплених стін та фундаментів. Споруди, збудовані за допомогою незнімної блок-опалубки шпонкової армованої з полістиролбетону, мають несучу здатність і теплофізичні властивості, достатні як для малоповерхового будівництва, так і для зведення конструкцій при будівництві багатоповерхових монолітних споруд без обмеження поверховості. З попереднього рівня техніки відома незнімна опалубка Симпроліт, елементи якої виконано з полістиролбетону. В основі стінового блока два великих наскрізних вертикальних отвори, які в основному передбачені для сформування незнімної опалубки та вертикальних обв'язувань балок і колон. В інтернеті на сайті http://www.simprolit.ru/ розміщений огляд Симпроліт стінових блоків з полістиролбетону (патент РФ№ 73002 виданий на ім'я Девіч Мілан 10 травня 2008 року) , які використовуються як незнімні опалубки, де розкривають основні технічні проблеми при їх використанні та напрями досліджень по вдосконаленню технології. У всіх відомих системах монолітного будівництва з використанням незнімної опалубки з дрібно-штучних блоків монтаж блоків ведеться без використання розчину клею або іншого зв'язуючого матеріалу в горизонтальних швах. Стверджується, що завдяки високій точності виготовлення блоків вдається уникнути появи містків холоду з затверділого в'язкого матеріалу високої щільності. Але при цьому автори технологій не дають рекомендацій, як уникнути до бетонування або в процесі бетонування деформації зібраних стін від дії покладеної в стіну сталевої арматури і арматурних каркасів. Фіксувати необхідно і частини блоків при різанні і підгонці. Зсув укладених в стіну блоків можливий також при нерівномірному бетонуванні з використанням бетононасоса. На практиці, з урахуванням викладеного замість одночасного бетонування чотирьох рядів блоків, будівельники обмежуються бетонуванням одного ряду. Це дозволяє виправити дефекти стіни до схоплювання бетону, але різко знижує продуктивність монтажу стін. При використанні даного виду незнімної блок-опалубки необхідно підкреслити, що на самому початку зведення стін, рекомендується класти стінові блоки максимально на висоті 4 ряду, при цьому заповнюючи четвертий ряд блоків до половини висоти, а продовження кладки вести через добу. Таким чином, нижня частина стіни зміцнюється з підставою і повністю може прийняти додаткове навантаження наступних рядів блоків. В іншому випадку, гідростатичний тиск колони свіжого бетону заввишки 2,5 м і більш може зробити відхилення нижніх блоків з вертикальній площині стіни, що надалі несе додаткові витрати за рахунок збільшення товщини шару штукатурки для вирівнювання стін. До недоліків, в першу чергу, слід віднести наступне: 1. Знижена міцність полістиролбетону СИМПРОЛІТ при впливі розтяжних зусиль. Це призводить до неможливості реалізації на практиці рекомендацій автора по формуванню колон, перемичок, монолітних поясів. 2. Наявність в стінах, побудованих за технологією СИМПРОЛІТ, ділянок горизонтальної арматури, незахищених бетоном. На цих ділянках арматура іржавіє за рахунок інтенсивного впливу вологи, яка виходить з дому у вигляді пари. Висока дихаюча здатність полістиролбетону СИМПРОЛІТ в даному випадку значно посилює проблему. 3. Заявлену автором технології можливість одночасної заливки бетоном вертикальних каналів чотирьох рядів блоків на практиці реалізувати не вдається. Укладені в канали блоків сталева арматура і арматурні каркаси мають значну пружність і рухливість. Вони легко деформують стіну з чотирьох рядів полегшених блоків, змонтованих один на одного без фіксуючого розчину. Також відома системи монолітного будівництва за допомогою незнімної блок-опалубки з полістиролбетону МАРКО та Юнікон. У Інтернеті на сайті http://www.kolumb.ru/marko.html поміщений детальний огляд даної системи МАРКО монолітного будівництва на основі незнімної опалубки з полістиролбетонних блоків. В системі МАРКО та Юнікон для фіксації блоків незнімної опалубки перед бетонуванням стін розроблена спеціальна термоізолююча суміш для кладки. Теплопровідність кладки складу в сухому стані трохи вище теплопровідності полістиролбетону, але, як показали досліди, загальна теплопровідність стіни з використанням кладки складу нижче, ніж стіни, зібраної без використання термоізолюючої кладки. Використання термоізолюючої суміші значно здорожує конструкцію і потребує витрат додаткового часу при будівництві. 1 UA 85406 U 5 10 15 20 25 30 35 40 45 50 55 Приведені вище аналоги показують, що виробництво і використання незнімної блок опалубки з полістиролбетону є достатньо поширеною операцією, не дивлячись на цілий ряд труднощів при її використанні. Таким чином, на підставі представленого детального вивчення існуючого рівня техніки виявлені проблеми використання в будівництві незнімної блок опалубки з полістиролбетону. В основу розробки корисної моделі поставлена задача створення дешевої, універсальної при проектуванні, простої для виконання в умовах будівництва, надійної при експлуатації незнімної блок опалубки шляхом удосконалення конструкції, яка б забезпечила жорсткий зв'язок з іншими будівельними блоками незнімної блок-опалубки, що з'єднуються між собою і мала можливість протидіяти зміщенню стін та перекриття під дією стовпа рідкого текучого матеріалу в процесі заливання. Полістиролбетонна блок-опалубка призначена бути: незнімною опалубкою для формування несучої конструкції будівлі з забезпеченням без деформаційного залиття важким бетоном; утеплювачем з заданим коефіцієнтом опору теплопередачі стіни. Суть незнімної блокопалубки шпонкової армованої - БОША, пояснюється кресленнями де зображено: Фіг. 1 - стінова незнімна блок-опалубка шпонкова армована. Фіг. 2 - стінова балкова незнімна блок-опалубка шпонкова армована. Фіг. 3 - стінова балкова незнімна блок-опалубка шпонкова армована з додатковими горизонтальними внутрішніми вибірками (5). Фіг. 4 - стінова кутова незнімна блок-опалубка шпонкова армована. Фіг. 5 - незнімна блок-опалубка шпонкова армована перекриття з залізобетонними балками перекриття (10). Фіг. 6 - незнімна блок-опалубка шпонкова армована перекриття з тимчасовою підпорою (11). Незнімна блок-опалубка шпонкова армована (1), в подальшому тексті БОША, являє собою 3 полістиролбетонний блок за середньою щільністю від D450 до D300 кг/м (за заявкою споживача для конкретних завдань). Монтаж БОША відбувається на звичайний розчин у вертикальних (3) і горизонтальних (2) шпонкових канавках. Монтажний розчин в шпонках забезпечує надійне кріплення і герметичність при бетонуванні. У стіновій БОША Фіг. 1- 4 є горизонтальні (4, 5, 7) і вертикальні вибірки (6, 8), внутрішні (4, 6) - під заливання бетоном для формування несучої конструкції будівлі, і зовнішні (7, 8) - для засипання в процесі зведення стіни утеплювачем (полістиролбетоном D 150 або іншим з λ не менш ніж 0,057 Вт/(м°С)). При зведенні з БОША фундаментів або при потребі мати більшу несучу здатність стіни заливаються бетоном і внутрішні і зовнішні вибірки. БОША перекриття Фіг. 5, 6 виконана у вигляді арки (1), завдяки чому навантаження від залитого бетону працює в ній на стиск. Монтується БОША перекриття на монтажний розчин на трапецієподібні, з уступом для укладання монтажного розчину, залізобетонні балки перекриття (10), або між собою на тимчасову підпору (11) з кріпленням через шпонкові канавки (2, 3). Відміна БОША від інших незмінних опалубок полягає в тому, що: 1. Складання БОША в стіну відбувається на звичайному цементному розчині, укладеному в шпонкові вертикальні (3) і горизонтальні (2) канавки. Шпонкові канавки на зовнішній та внутрішній стороні не зустрічаються, завдяки цьому відсутні містки холоду. Такий монтаж має достатню міцність для заливки бетоном стіни до двох метрів висотою. 2. Наявність двох несполучених паралельних вибірок (4, 5, 6, 7, 8) та застосування різного по щільності полістиролбетону в БОША дає можливість, залежно від завдання, проектувати потрібні опір теплопередачі й несучу здатність стіни. 3. Вертикальні колони несучої конструкції рознесені від кута стіни, додатковий утеплювальний вкладиш (9) зменшує кутову вертикальну вибірку та виключає зниження опору теплопередачі в кутовій частині стіни. 4. Застосування полістиролбетону виготовленого "Процесом виготовлення екологічно чистого, гранульованого, армованого полістиролбетону" дозволяє проводити заливку несучої конструкції стіни дуже рідким бетоном без застосування вібрації і з якісним заповненням. Завдяки структурі полістиролбетону (мікропори між гранулами) зайва вода бетону моментально йде в БОША, що не дає бетону розшаровуватися, а згодом, при будь-якій жарі, ця вода забезпечує процес гідратації цементного каменю. 5. Балкова БОША Фіг. 3 для заливки верхнього бетонного поясу має вибірки (5) для укладання несучих залізобетонних балок збірно-монолітного перекриття (10) та одночасної заливки бетонного поясу з монолітним перекриттям. 2 UA 85406 U 5 10 15 6. Балкова БОША Фіг. 2, 3 має більшу горизонтальну внутрішню вибірку (4) для заливки залізобетонних балок над отворами в стіні і залізобетонного поясу під перекриття. 7. БОША перекриття Фіг. 5, 6 виконана у вигляді арки (1), завдяки чому навантаження від залитого бетону працює в ній на стиск, а не на злам як в інших системах. Монтаж БОША перекриття здійснюється на трапецієподібні бетонні балки перекриття (10) або між собою на тимчасову підпору (11) з кріпленням через шпонкові канавки (2,3) звичайним цементним розчином. 8. Застосування полістиролбетону виготовленого "Процесом виготовлення екологічно чистого, гранульованого, армованого полістиролбетону" дозволяє отримувати, із застосуванням вкладишів, текстурні зовнішні межі стінової блок-опалубки. Представлені дані підтверджують можливість вирішення поставленої задачі в частині створення дешевої, універсальної при проектуванні, простої для виконання в умовах будівництва, надійної при експлуатації незнімної опалубки з полістиролбетону шляхом удосконалення конструкції незнімної опалубки і відповідність корисної моделі, що заявляється, нормативній вимозі новизни і вимозі промислового застосування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 1. Незнімна блок-опалубка шпонкова армована (БОША), що виготовлена з екологічно чистого, гранульованого, армованого полістиролбетону і призначена бути незнімною опалубкою для формування несучої конструкції будівлі з поєднанням функцій утеплювача, яка відрізняється тим, що: незнімна БОША (Фіг. 1-6) має горизонтальні (2) і вертикальні (3) шпонкові канавки, через які вкладений в них монтажний цементний розчин скріплює незнімні блок-опалубки; незнімна БОША виробляється з полістиролбетону, отриманого "Процесом виготовлення екологічно чистого, гранульованого, армованого полістиролбетону"; незнімна БОША (Фіг. 1-4) має дві несполучені паралельні вибірки, внутрішні (4, 5, 6) і зовнішні (7, 8); незнімна БОША (Фіг. 4) має додаткову горизонтальну внутрішню вибірку (5), яка з'єднує вертикальні внутрішні вибірки (6), що рознесені від кута стіни, та має додатковий утеплювальний вкладиш (9); незнімна БОША (Фіг. 2, 3) має більшу горизонтальну внутрішню вибірку (4) для заливки залізобетонних балок над отворами в стіні і залізобетонного поясу під перекриття; незнімна БОША (Фіг. 3) має додаткові горизонтальні внутрішні вибірки (5) для укладання несучих залізобетонних балок (Фіг. 5), (10) збірно-монолітного перекриття та одночасної заливки залізобетонного поясу з монолітним перекриттям; незнімна БОША (Фіг. 5, 6) може бути виконана у вигляді арки. 2. Незнімна БОША за п. 1, яка відрізняється тим, що вона виконана у вигляді стінової (Фіг. 1) або стінової балкової (Фіг. 2, 3), або стінової кутової (Фіг. 4), незнімної БОША, має перекриття з приєднанням до залізобетонної балки перекриття (Фіг. 5), або між собою (Фіг. 6), і тим, що для миттєвого виводу надлишкової води з тяжкого рідкого бетону при заливанні несучої конструкції будівлі, вироблена з полістирол бетону, отриманого "Процесом виготовлення екологічного чистого, гранульованого, армованого полістиролбетону". 3. Незнімна БОША за п. 1, яка відрізняється тим, що має дві паралельні вибірки, внутрішні (4, 5, 6) і зовнішні (7, 8), в якій застосований різний по щільності полістиролбетон в стіновій незнімній БОША, що дає можливість, залежно від завдання, проектувати необхідні опір теплопередачі і несучу здатність стіни, а заповнення полістиролбетоном меншої марки по щільності зовнішньої вибірки (7, 8) перекриває залізобетонну несучу конструкцію будівлі і герметизує стики з'єднань. 4. Незнімна БОША за п. 1, яка відрізняється тим, що вона виконана у вигляді арки (Фіг. 5, 6) і направляє навантаження від залитого залізобетону в блок-опалубці на стиск. 3 UA 85406 U 4 UA 85406 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
