Секція кріплення сполучення

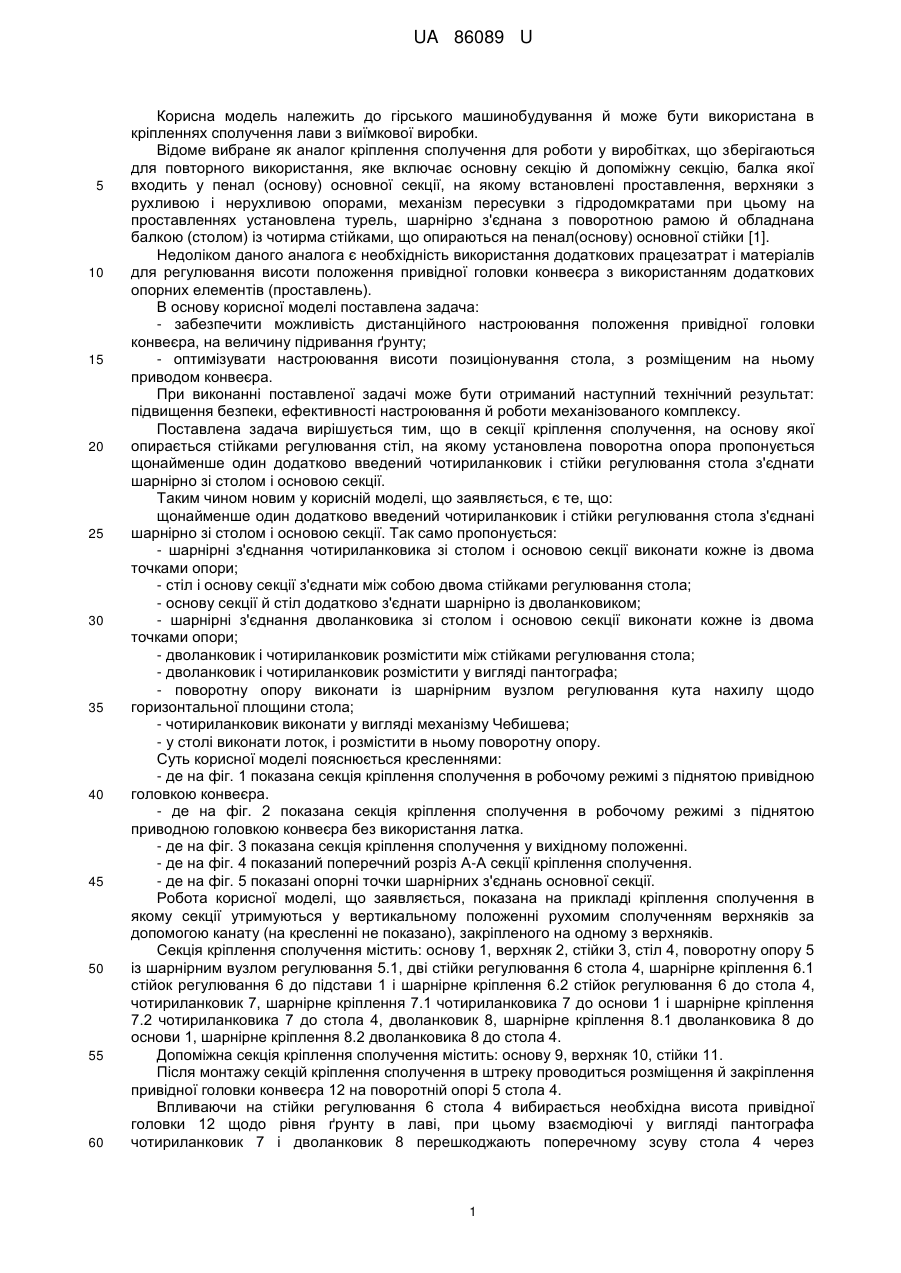

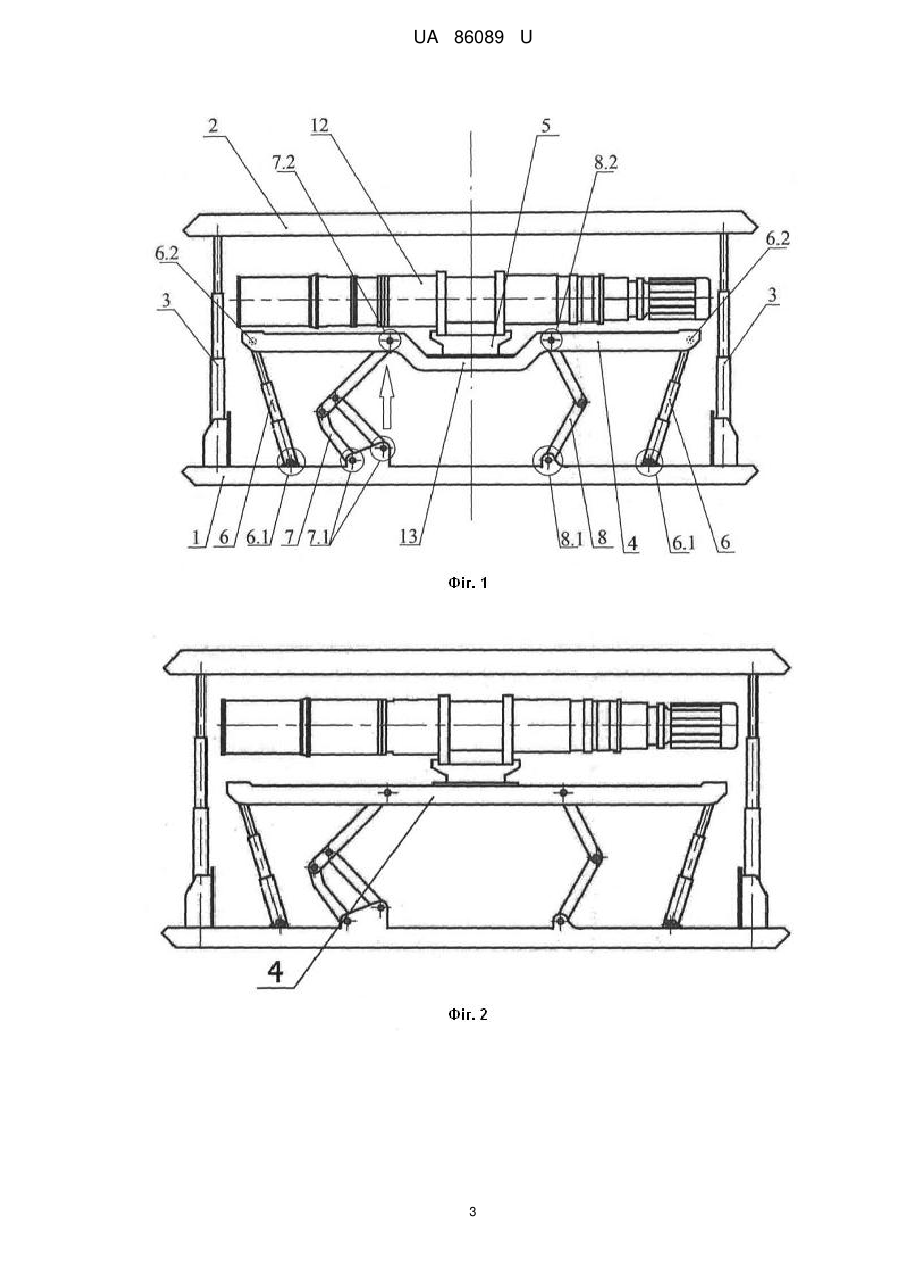

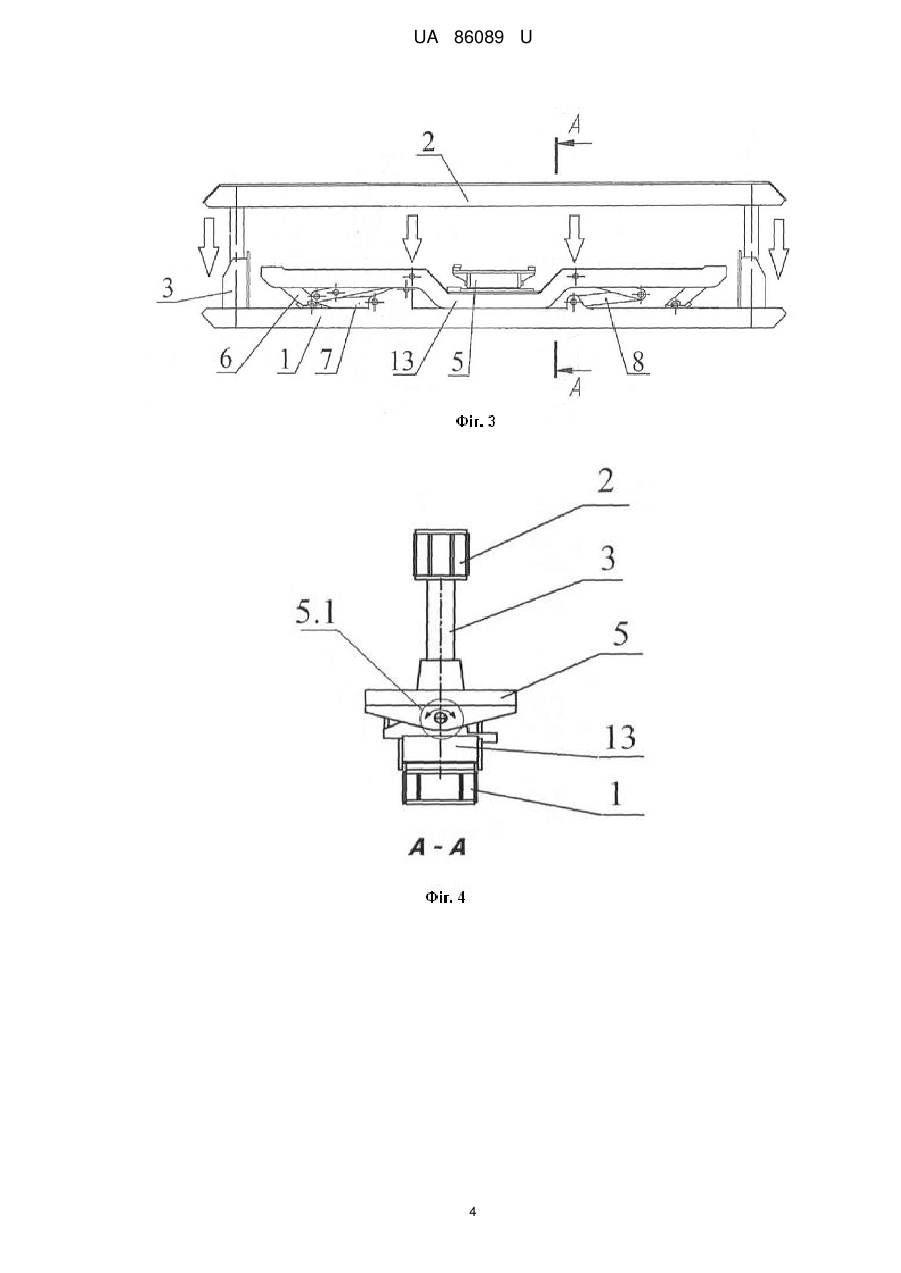

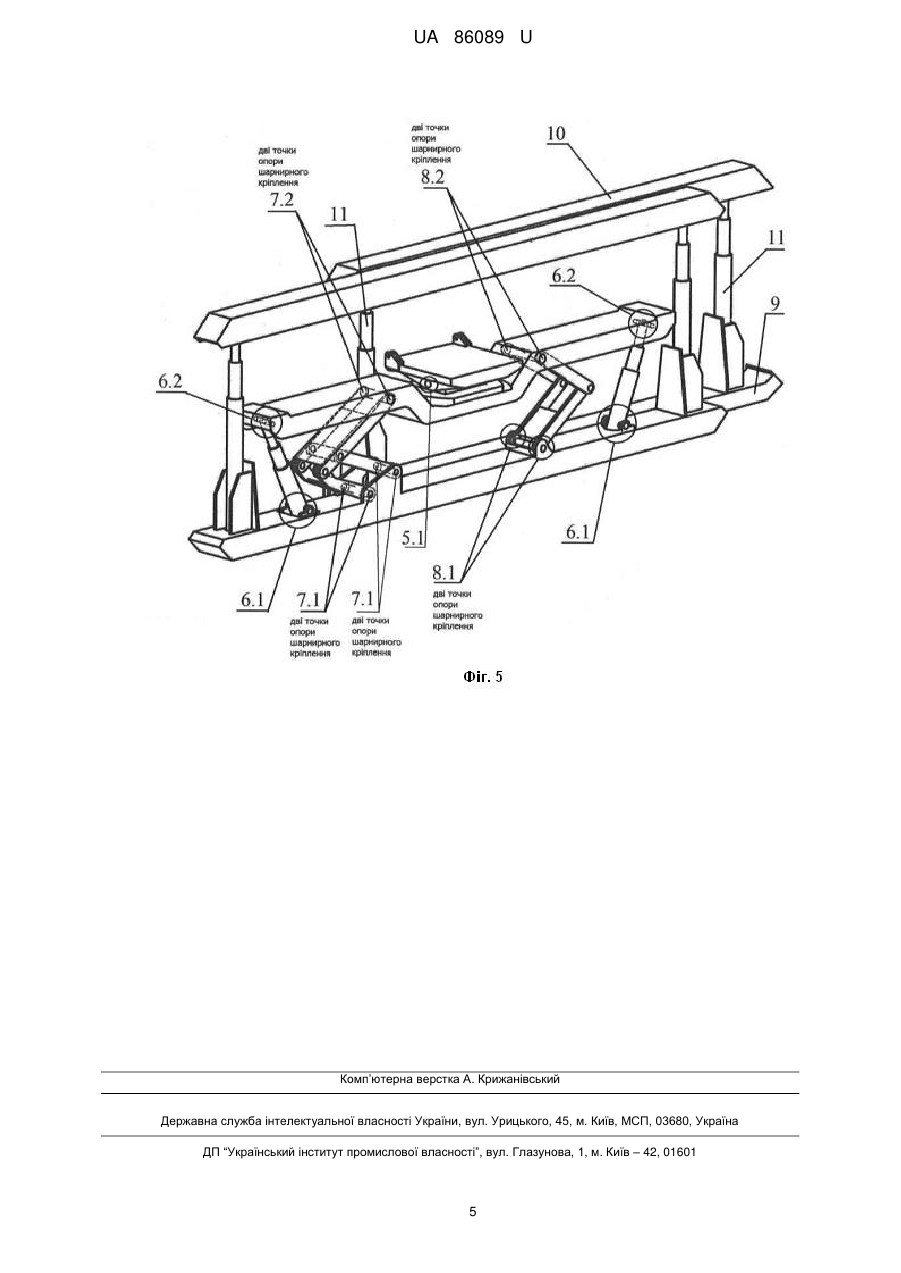

Реферат: Секція кріплення сполучення, на основу якої опирається стійками регулювання стіл, на якому установлена поворотна опора. Щонайменше один додатково введений чотириланковик і стійки регулювання стола з'єднані шарнірно зі столом і основою секції. UA 86089 U (54) СЕКЦІЯ КРІПЛЕННЯ СПОЛУЧЕННЯ UA 86089 U UA 86089 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірського машинобудування й може бути використана в кріпленнях сполучення лави з виїмкової виробки. Відоме вибране як аналог кріплення сполучення для роботи у виробітках, що зберігаються для повторного використання, яке включає основну секцію й допоміжну секцію, балка якої входить у пенал (основу) основної секції, на якому встановлені проставлення, верхняки з рухливою і нерухливою опорами, механізм пересувки з гідродомкратами при цьому на проставленнях установлена турель, шарнірно з'єднана з поворотною рамою й обладнана балкою (столом) із чотирма стійками, що опираються на пенал(основу) основної стійки [1]. Недоліком даного аналога є необхідність використання додаткових працезатрат і матеріалів для регулювання висоти положення привідної головки конвеєра з використанням додаткових опорних елементів (проставлень). В основу корисної моделі поставлена задача: - забезпечити можливість дистанційного настроювання положення привідної головки конвеєра, на величину підривання ґрунту; - оптимізувати настроювання висоти позиціонування стола, з розміщеним на ньому приводом конвеєра. При виконанні поставленої задачі може бути отриманий наступний технічний результат: підвищення безпеки, ефективності настроювання й роботи механізованого комплексу. Поставлена задача вирішується тим, що в секції кріплення сполучення, на основу якої опирається стійками регулювання стіл, на якому установлена поворотна опора пропонується щонайменше один додатково введений чотириланковик і стійки регулювання стола з'єднати шарнірно зі столом і основою секції. Таким чином новим у корисній моделі, що заявляється, є те, що: щонайменше один додатково введений чотириланковик і стійки регулювання стола з'єднані шарнірно зі столом і основою секції. Так само пропонується: - шарнірні з'єднання чотириланковика зі столом і основою секції виконати кожне із двома точками опори; - стіл і основу секції з'єднати між собою двома стійками регулювання стола; - основу секції й стіл додатково з'єднати шарнірно із дволанковиком; - шарнірні з'єднання дволанковика зі столом і основою секції виконати кожне із двома точками опори; - дволанковик і чотириланковик розмістити між стійками регулювання стола; - дволанковик і чотириланковик розмістити у вигляді пантографа; - поворотну опору виконати із шарнірним вузлом регулювання кута нахилу щодо горизонтальної площини стола; - чотириланковик виконати у вигляді механізму Чебишева; - у столі виконати лоток, і розмістити в ньому поворотну опору. Суть корисної моделі пояснюється кресленнями: - де на фіг. 1 показана секція кріплення сполучення в робочому режимі з піднятою привідною головкою конвеєра. - де на фіг. 2 показана секція кріплення сполучення в робочому режимі з піднятою приводною головкою конвеєра без використання латка. - де на фіг. 3 показана секція кріплення сполучення у вихідному положенні. - де на фіг. 4 показаний поперечний розріз А-А секції кріплення сполучення. - де на фіг. 5 показані опорні точки шарнірних з'єднань основної секції. Робота корисної моделі, що заявляється, показана на прикладі кріплення сполучення в якому секції утримуються у вертикальному положенні рухомим сполученням верхняків за допомогою канату (на кресленні не показано), закріпленого на одному з верхняків. Секція кріплення сполучення містить: основу 1, верхняк 2, стійки 3, стіл 4, поворотну опору 5 із шарнірним вузлом регулювання 5.1, дві стійки регулювання 6 стола 4, шарнірне кріплення 6.1 стійок регулювання 6 до підстави 1 і шарнірне кріплення 6.2 стійок регулювання 6 до стола 4, чотириланковик 7, шарнірне кріплення 7.1 чотириланковика 7 до основи 1 і шарнірне кріплення 7.2 чотириланковика 7 до стола 4, дволанковик 8, шарнірне кріплення 8.1 дволанковика 8 до основи 1, шарнірне кріплення 8.2 дволанковика 8 до стола 4. Допоміжна секція кріплення сполучення містить: основу 9, верхняк 10, стійки 11. Після монтажу секцій кріплення сполучення в штреку проводиться розміщення й закріплення привідної головки конвеєра 12 на поворотній опорі 5 стола 4. Впливаючи на стійки регулювання 6 стола 4 вибирається необхідна висота привідної головки 12 щодо рівня ґрунту в лаві, при цьому взаємодіючі у вигляді пантографа чотириланковик 7 і дволанковик 8 перешкоджають поперечному зсуву стола 4 через 1 UA 86089 U 5 10 15 навантаження головки конвеєра 12 на шарнірне кріплення 6.1 і 6.2 стійок регулювання 6 стола 4, а також забезпечують прямолінійне переміщення стола 4 щодо вертикальної осі основної секції. Наявність у кожному елементі чотириланковика 7 і дволанковика 8 двох точок опори шарнірів 7.1 і 7.2, а також 8.1 і 8.2, - забезпечує стійкість привода головки конвеєра 12 при впливі на стіл 4 зовнішніх зусиль, створюваних під навантаженням привідної головки конвеєра 12. При цьому виконання чотириланковика 7 і дволанковика 8 можливо у вигляді рамних конструкцій; Так само варіант розміщення поворотної опори 5 у лотку 13 стола 4 дозволяє оптимально регулювати глибину посадки привідної головки конвеєра. Після виконання робочого циклу в очисному вибої роблять розвантаження секції кріплення сполучення з верхняком 2, після чого за допомогою маневрової лебідки (на кресленні не показана) пересувають секцію кріплення сполучення на величину кроку виймання. У результаті здійснюється пересувка й секція кріплення сполучення розвантажується від робочих зусиль і ваги. Після завершення пересувки секція розпирається. Пересувка допоміжної секції з верхняком 10 і основою 9 здійснюється аналогічно. Джерела інформації: 1. Патент РФ на полезную модель № 123065, "Крепь сопряжения для работы в выработках сохраняемых для повторного использования", опубл. 20.12.2012 Бюл. № 35 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Секція кріплення сполучення, на основу якої опирається стійками регулювання стіл, на якому установлена поворотна опора, яка відрізняється тим, що щонайменше один додатково введений чотириланковик і стійки регулювання стола з'єднані шарнірно зі столом і основою секції. 2. Секція кріплення сполучення за п. 1, яка відрізняється тим, що шарнірні з'єднання чотириланковика зі столом і основою секції виконані кожне із двома точками опори. 3. Секція кріплення сполучення за п. 1 або 2, яка відрізняється тим, що стіл і основа секції з'єднані між собою двома стійками регулювання стола. 4. Секція кріплення сполучення за пп. 1, 2 або 3, яка відрізняється тим, що основа секції й стіл додатково з'єднані шарнірно із дволанковиком. 5. Секція кріплення сполучення за п. 4, яка відрізняється тим, що шарнірні з'єднання дволанковика зі столом і основою секції виконані кожне із двома точками опори. 6. Секція кріплення сполучення за пп. 1, 2, 3, 4 або 5, яка відрізняється тим, що дволанковик і чотириланковик розміщені між стійками регулювання стола. 7. Секція кріплення сполучення за п. 4, 5 або 6, яка відрізняється тим, що дволанковик і чотириланковик розміщені у вигляді пантографа. 8. Секція кріплення сполучення за одним з пунктів 1, 2, 3, 4, 5, 6 або 7, яка відрізняється тим, що поворотна опора виконана із шарнірним вузлом регулювання кута нахилу щодо горизонтальної площини стола. 9. Секція кріплення сполучення за кожним з пунктів 1,2, 3, 4, 5, 6, 7 або 8, яка відрізняється тим, що чотириланковик виконаний у вигляді механізму Чебишева. 10. Секція кріплення сполучення за кожним з пунктів 1, 2, 3, 4, 5, 6, 7, 8 або 9, яка відрізняється тим, що в столі виконаний лоток, у якому розміщена поворотна опора. 2 UA 86089 U 3 UA 86089 U 4 UA 86089 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
