Упаковка, яка здатна закриватися повторно

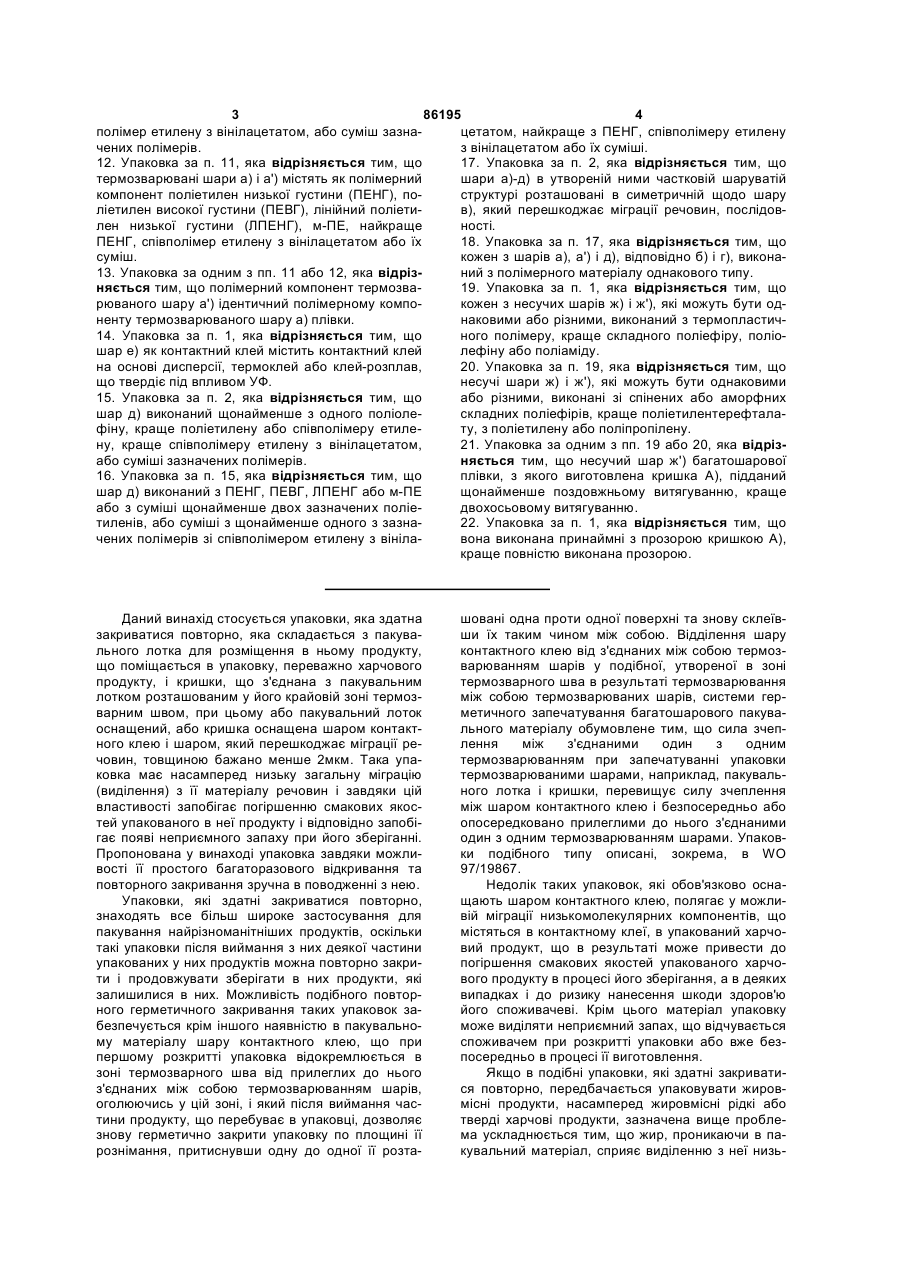

1. Упаковка, яка здатна закриватися повторно, для різних продуктів, переважно харчових продуктів, що складається з кришки А) з термозварюваної багатошарової плівки з розташованим з боку продукту, який упаковується, термозварюваним шаром а') і несучим шаром ж') і пакувального лотка Б), виготовленого з термозварюваної багатошарової плівки з розташованим з боку продукту, який упаковується, термозварюваним шаром а) і несучим шаром ж), при цьому кришка А) з'єднана з пакувальним лотком Б) розташованим у його крайовій зоні термозварним швом, яка відрізняється тим, що тільки багатошарова плівка, з якої термоформуванням виготовлений пакувальний лоток Б), має прилеглу безпосередньо до термозварюваного шару а) шарувату структуру, утворену наступними, розташованими в зазначеній послідовності в напрямку зсередини упаковки назовні шарами: адгезійним шаром б), шаром в), який перешкоджає міграції речовин, що щонайменше на 75 мас. % складається з співполімеру етилену з вініловим спиртом і має товщину менше 2 мкм, і шаром контактного клею e). 2. Упаковка за п. 1, яка відрізняється тим, що між шаром в), який перешкоджає міграції речовин, і 2 (19) 1 3 86195 4 полімер етилену з вінілацетатом, або суміш зазнацетатом, найкраще з ПЕНГ, співполімеру етилену чених полімерів. з вінілацетатом або їх суміші. 12. Упаковка за п. 11, яка відрізняється тим, що 17. Упаковка за п. 2, яка відрізняється тим, що термозварювані шари а) і а') містять як полімерний шари а)-д) в утвореній ними частковій шаруватій компонент поліетилен низької густини (ПЕНГ), поструктурі розташовані в симетричній щодо шару ліетилен високої густини (ПЕВГ), лінійний поліетив), який перешкоджає міграції речовин, послідовлен низької густини (ЛПЕНГ), м-ПЕ, найкраще ності. ПЕНГ, співполімер етилену з вінілацетатом або їх 18. Упаковка за п. 17, яка відрізняється тим, що суміш. кожен з шарів а), а') і д), відповідно б) і г), викона13. Упаковка за одним з пп. 11 або 12, яка відрізний з полімерного матеріалу однакового типу. няється тим, що полімерний компонент термозва19. Упаковка за п. 1, яка відрізняється тим, що рюваного шару а') ідентичний полімерному компокожен з несучих шарів ж) і ж'), які можуть бути одненту термозварюваного шару а) плівки. наковими або різними, виконаний з термопластич14. Упаковка за п. 1, яка відрізняється тим, що ного полімеру, краще складного поліефіру, поліошар e) як контактний клей містить контактний клей лефіну або поліаміду. на основі дисперсії, термоклей або клей-розплав, 20. Упаковка за п. 19, яка відрізняється тим, що що твердіє під впливом УФ. несучі шари ж) і ж'), які можуть бути однаковими 15. Упаковка за п. 2, яка відрізняється тим, що або різними, виконані зі спінених або аморфних шар д) виконаний щонайменше з одного поліолескладних поліефірів, краще поліетилентерефталафіну, краще поліетилену або співполімеру етилету, з поліетилену або поліпропілену. ну, краще співполімеру етилену з вінілацетатом, 21. Упаковка за одним з пп. 19 або 20, яка відрізабо суміші зазначених полімерів. няється тим, що несучий шар ж') багатошарової 16. Упаковка за п. 15, яка відрізняється тим, що плівки, з якого виготовлена кришка А), підданий шар д) виконаний з ПЕНГ, ПЕВГ, ЛПЕНГ або м-ПЕ щонайменше поздовжньому витягуванню, краще або з суміші щонайменше двох зазначених поліедвохосьовому витягуванню. тиленів, або суміші з щонайменше одного з зазна22. Упаковка за п. 1, яка відрізняється тим, що чених полімерів зі співполімером етилену з вінілавона виконана принаймні з прозорою кришкою А), краще повністю виконана прозорою. Даний винахід стосується упаковки, яка здатна закриватися повторно, яка складається з пакувального лотка для розміщення в ньому продукту, що поміщається в упаковку, переважно харчового продукту, і кришки, що з'єднана з пакувальним лотком розташованим у його крайовій зоні термозварним швом, при цьому або пакувальний лоток оснащений, або кришка оснащена шаром контактного клею і шаром, який перешкоджає міграції речовин, товщиною бажано менше 2мкм. Така упаковка має насамперед низьку загальну міграцію (виділення) з її матеріалу речовин і завдяки цій властивості запобігає погіршенню смакових якостей упакованого в неї продукту і відповідно запобігає появі неприємного запаху при його зберіганні. Пропонована у винаході упаковка завдяки можливості її простого багаторазового відкривання та повторного закривання зручна в поводженні з нею. Упаковки, які здатні закриватися повторно, знаходять все більш широке застосування для пакування найрізноманітніших продуктів, оскільки такі упаковки після виймання з них деякої частини упакованих у них продуктів можна повторно закрити і продовжувати зберігати в них продукти, які залишилися в них. Можливість подібного повторного герметичного закривання таких упаковок забезпечується крім іншого наявністю в пакувальному матеріалу шару контактного клею, що при першому розкритті упаковка відокремлюється в зоні термозварного шва від прилеглих до нього з'єднаних між собою термозварюванням шарів, оголюючись у цій зоні, і який після виймання частини продукту, що перебуває в упаковці, дозволяє знову герметично закрити упаковку по площині її рознімання, притиснувши одну до одної її розта шовані одна проти одної поверхні та знову склеївши їх таким чином між собою. Відділення шару контактного клею від з'єднаних між собою термозварюванням шарів у подібної, утвореної в зоні термозварного шва в результаті термозварювання між собою термозварюваних шарів, системи герметичного запечатування багатошарового пакувального матеріалу обумовлене тим, що сила зчеплення між з'єднаними один з одним термозварюванням при запечатуванні упаковки термозварюваними шарами, наприклад, пакувального лотка і кришки, перевищує силу зчеплення між шаром контактного клею і безпосередньо або опосередковано прилеглими до нього з'єднаними один з одним термозварюванням шарами. Упаковки подібного типу описані, зокрема, в WO 97/19867. Недолік таких упаковок, які обов'язково оснащають шаром контактного клею, полягає у можливій міграції низькомолекулярних компонентів, що містяться в контактному клеї, в упакований харчовий продукт, що в результаті може привести до погіршення смакових якостей упакованого харчового продукту в процесі його зберігання, а в деяких випадках і до ризику нанесення шкоди здоров'ю його споживачеві. Крім цього матеріал упаковку може виділяти неприємний запах, що відчувається споживачем при розкритті упаковки або вже безпосередньо в процесі її виготовлення. Якщо в подібні упаковки, які здатні закриватися повторно, передбачається упаковувати жировмісні продукти, насамперед жировмісні рідкі або тверді харчові продукти, зазначена вище проблема ускладнюється тим, що жир, проникаючи в пакувальний матеріал, сприяє виділенню з неї низь 5 86195 6 комолекулярних компонентів, що містяться в конШар в), який перешкоджає міграції речовин, тактному клеї. щонайменше на 75мас. %, а в кращому варіанті на Виходячи з вищевикладеного, в основу даного 100мас. %, складається з співполімеру етилену з винаходу була покладена задача запропонувати вініловим спиртом з вмістом етилену бажано від упаковку, що здатна закриватися повторно, яка не 20 до 6 мол. %, більш краще від 25 до 42мол. %, мала б розглянутих вище недоліків і яка разом з найкраще від 30 до 40мол. %. Так само для одертим забезпечувала б після першого її розкриття жання шару в), який перешкоджає міграції речоможливість її простого та зручного багаторазового вин, можна використовувати суміш з 75-99мас. % відкривання та повторного закривання. співполімеру етилену з вініловим спиртом і 1Відповідно до винаходу зазначена задача ви25мас. % співполімеру етилену з вінілацетатом, рішується за допомогою упаковки, яка здатна закраще суміш з 80-95мас. % співполімеру етилену з криватися повторно, для різних продуктів, перевавініловим спиртом і 5-20мас. % співполімеру етижно харчових продуктів твердої, пастоподібної або лену з вінілацетатом. Для одержання такої суміші рідкої консистенції, найбільш краще жировмісних використовують описаний вище співполімер етихарчових продуктів, що складається з лену з вінілацетатом і співполімер етилену з вініА) кришки з термозварюваної багатошарової ловим спиртом з вмістом вінілацетату бажано від плівки з 2 до 35мол. %. Кожна з багатошарових плівок, що використоа¢) розташованим з боку продукту, який упаковуються для одержання обох частин упаковки, має вується, термозварюваним шаром і як зовнішній шар по термозварюваному шару а), ж') несучим шаром, і відповідно а'), що повернутий до продукту, який Б) пакувального лотка, виготовленого з термоупаковується. Для одержання таких термозварюзварюваної багатошарової плівки з ваних шарів краще використовувати олефінові а) розташованим з боку продукту, який упакогомо- або співполімери, такі, наприклад, як поліовується, термозварюваним шаром і лефіни, краще поліетилени, співполімери етилену ж) несучим шаром, з іншими α,β-ненасиченими мономерами, краще при цьому кришка А) з'єднана з пакувальним співполімери етилену з вінілацетатом, або суміші лотком Б) розташованим у його крайовій зоні терзазначених полімерів між собою. Як поліетилени мозварним швом, і яка відрізняється тим, що або можна використовувати поліетилен низької густитільки багатошарова плівка пакувального лотка Б), ни (ПЕНГ), поліетилен високої густини (ПЕВГ), або тільки багатошарова плівка кришки А) має лінійний поліетилен низької густини (ЛПЕНГ), м-ПЕ прилеглу безпосередньо до термозварюваного або суміші зазначених поліетиленів, найкраще шару а¢) або а) шарувату структуру, утворену наПЕНГ, співполімер етилену з вінілацетатом або їх ступними, розташованими в зазначеній послідовсуміш. Індекс розплаву (IP) використовуваних поності в напрямку зсередини упаковки назовні шалімерів (що вимірюється відповідно до стандарту рами: ASTM 1238 при навантаженні 2,16кг і температурі б) адгезійним шаром, 190°С) щоб уникнути проблем з відкриванням і в) шаром, який перешкоджає міграції речовин, повторним закриванням пропонованої у винаході що щонайменше на 75мас. % складається з співупаковки повинен переважно становити щонаймеполімеру етилену з вініловим спиртом і має товнше 2г/10хв., найкраще 3,5г/10хв. Із цією метою щину переважно менше 2мкм, і може виявитися кращим виконувати термозварюe) шаром контактного клею. ваний шар а) і/або термозварюваний шар а¢) багаВідповідно до винаходу несподівано було тошаровим, тобто виконувати один або обоє тервстановлено, що завдяки подібному виконанню мозварюваних шарів щонайменше з двох шарів пропонованої в ньому упаковки вдається обмеживищевказаних полімерів, які в кращому варіанті ти загальну міграцію (виділення) у внутрішній об'повинні відноситися до однакового типу полімерів, єм упаковки різних речовин з пакувального матеа в найбільш кращому варіанті - мати також однаріалу, насамперед низькомолекулярних кові фізичні властивості. компонентів, головним чином під впливом прониТермозварюваний шар а') кришки А) краще викаючого в пакувальний матеріал жиру, до величиконувати з того ж матеріалу, що і термозварювани менше ніж 10мг/дм2, краще до величини, що не ний шар а) пакувального лотка Б). У цьому випадперевищує 7мг/дм2, найкраще, що не перевищує ку полегшується регулювання міцності 5мг/дм2, і завдяки цьому перешкодити зниженню термозварного з'єднання пакувального лотка і якості вмісту упаковки в результаті міграції в нього кришки з метою її доведення в зоні термозварного низькомолекулярних компонентів з пакувального шва до необхідних значень, які повинні перевищуматеріалу, насамперед з шару контактного клею вати силу зчеплення між шаром контактного клею e), і появі неприємного запаху всередині упаковки. e) і шаром в), що граничить з ним, який перешкоТаку загальну міграцію речовин визначають відподжає міграції речовин або будь-яким іншим промівідно до стандарту DIN ENV 1186-14. жним шаром, що безпосередньо граничить з шаДля досягнення зазначеного ефекту відповідром є). Дотримання цієї вимоги необхідно, но до винаходу вже цілком достатньо передбачити зокрема, з тієї причини, що при першому розкритті в описаній вище структурі пакувального лотка Б) упаковки зазначена послідовність шарів а)-в), відабо кришки А) шар, який перешкоджає міграції повідно а')-в) або а)-д), відповідно а')-д) повинна речовин, товщиною менше 5мкм, переважно не відокремлюватися в зоні зварного шва від пакувабільше 2мкм, найкраще від 0,5 до менше 2мкм, льного лотка разом з кришкою і залишатися по її особливо краще від 0,7 до 1,5мкм. краю або, навпаки, повинна відокремлюватися від 7 86195 8 кришки і залишатися по краю пакувального лотка і співполімерів стиролу і бутадієну або блоктим самим звільняти або оголювати шар контактспівполімерів стиролу, ізопрену і бутадієну або ного клею e) у зоні термозварного шва. У резульклеї-розплави, що твердіють під дією УФ. Наявтаті упаковку після виймання з її щонайменше часність у контактних клеїв властивостей склеювати тини її вмісту можна без яких-небудь проблем при натисненні дозволяє після першого розкриття знову герметично закрити, притиснувши кришку до упаковки знову герметично закрити її, притиснувпакувального лотка в зоні термозварного шва. ши кришку до пакувального лотка, і продовжити Адгезійний шар б) і адгезійний шар г), який пезберігати продукт, що залишився в ній, в умовах, редбачається необов'язково, можна виконувати з що виключають негативний вплив на нього фактобудь-яких відомих полімерних адгезивів, придатрів навколишнього середовища. них для з'єднання термозварюваного шару а), відКонтактний клей наносять з такою витратою, повідно термозварюваного шару а') з шаром в), щоб товщина утвореного ним шару є) становила який перешкоджає міграції речовин, відповідно бажано від 1 до 40мкм, більш краще від 10 до шаром контактного клею є), відповідно, можливо 25мкм, найкраще від 15 до 22мкм. передбаченим шаром д). Адгезійний шар, відповіЗагальна товщина кожної наявної послідовнодно адгезійні шари краще виконувати з олефіності шарів а)-д), відповідно а')-д) становить бажано вих гомо- або співполімерів з прищепленими ланвід 15 до 70мкм, більш краще від 20 до 50мкм, ками малеїнового ангідриду. Індекс розплаву найкраще від 25 до 40мкм, при цьому товщина використовуваних для одержання адгезійних шашару а), відповідно а') і можливо передбаченого рів полімерів (виміряний відповідно до стандарту шару д) бажано повинна становити по 5-15мкм, а ASTM 1238 при навантаженні 2,16кг і температурі товщина адгезійного шару б) і можливо передба190°С) повинен становити щонайменше 2г/10хв., ченого шару д) бажано повинна становити по 3бажано 3,5г/10хв. Між шаром в), який перешко6мкм. джає міграції речовин, і шаром контактного клею e) До шару контактного клею e) примикає несубажано розташовувати адгезійний шар г), що за чий шар ж), що утворює бажано зовнішню сторону своїм складом переважно повинен відповідати упаковки, насамперед пакувального лотка Б), на адгезійному шару б). основі термопластичного матеріалу, наприклад, При розміщенні між шаром в), який перешкотермопластичного полімеру, бажано на основі джає міграції речовин, і шаром контактного клею є) складного поліефіру, поліолефіну або поліаміду. щонайменше одного шару д), що передбачається Як термопластичні складні поліефіри можна виков деяких випадках з виробничо-технічних причин, з ристовувати насамперед спінені або аморфні щонайменше одного олефінового гомо- або співскладні поліефіри, краще поліетилентерефталат, полімеру, цей шар бажано виконувати щонайменяк поліолефіни можна використовувати поліетише з одного поліолефіну, найкраще з поліетилену лен, поліпропілен або їх співполімери, а як поліаабо співполімеру етилену, особливо краще з співміди можна використовувати поліамід 6,6, при полімеру етилену з вінілацетатом з вмістом вініцьому найкраще використовувати аморфні складні лацетату переважно від 2 до 35мол. %, або з суполіефіри. Бажано також застосовувати прозорі міші зазначених полімерів. Такий шар д) краще матеріали. Товщина несучого шару може варіювавиконувати з ПЕНГ, ПЕВГ, ЛПЕНГ або м-ПЕ або з тися в широких межах, при цьому помітно негатисуміші щонайменше двох зазначених поліетиленів вно не впливаючи на термоформування викорисабо з суміші щонайменше одного з зазначених товуваної відповідно до винаходу багатошарової полімерів з співполімером етилену з вінілацетаплівки, і залежить крім іншого від величини мехатом, найкраще з ПЕНГ, співполімеру етилену з нічних навантажень, яким може піддаватися упавінілацетатом або їх суміші. Індекс розплаву поліковка при її використанні. У кращому варіанті товмерного матеріалу, з якого виконують шар д) (вищина несучого шару відповідає щонайменше міряний відповідно до стандарту ASTM 1238 при загальній товщині послідовності шарів а)-е), більш навантаженні 2,16кг і температурі 190°С), бажано краще, однак, вчетверо перевищує її. повинен становити щонайменше 2г/10хв., більш Як несучий шар ж¢) у шаруватій структурі крикраще 3,5г/10хв. Шар д) аналогічно термозварюшки упаковки, яка пропонується у винаході, бажаваному шару а) і/або а') краще виконувати багатоно використовувати термопластичний полімер, шаровим з полімерів однакового типу. Для виконаприклад, поліолефін, краще поліетилен, поліпнання шару д) і обох термозварюваних шарів а) і ропілен або їх співполімери, а також спінений або а') бажано використовувати однакові полімери. аморфний складний поліефір, краще поліетиленУ наступному кращому варіанті шари а)-д), вітерефталат, або поліамід, бажано поліамід 6,6. дповідно а')-д) в утвореній ними частковій шаруваКраще застосовувати прозорі матеріали. Несучі тій структурі розташовані в симетричній щодо шашари для надання їм відповідних фізичних власру в), який перешкоджає міграції речовин, тивостей, наприклад, міцнісних властивостей, мопослідовності. жуть бути також піддані поздовжньому або двооШар e) утворений контактним клеєм. Клеї посьовому витягуванню. Товщина несучого шару дібного типу чутливі до тиску, тобто склеюють при переважно становить щонайменше 25мкм. натисненні, і перебувають у твердому стані наВідношення товщини шару в), який перешкосамперед при температурі навколишнього середоджає міграції речовин, до загальної товщини відвища (кімнатній температурі). Для виконання цього повідної багатошарової плівки, з якої виготовлена шару можна використовувати полімерні контактні кришка А) або пакувальний лоток Б) пропонованої клеї на основі дисперсій, наприклад, поліакрилатів у винаході упаковки, бажано становить від 1:1000 або каучуку, або термоклеї на основі блокдо 1:25, більш краще від 1:100 до 1:30. 9 86195 10 Несучий шар ж) пакувального лотка Б), так навіть з однакових матеріалів, дотримання цієї само як і несучий шар ж') кришки А) можуть мати умови в цілому можна перевірити проведенням багатошарову структуру. На пакувальний лоток Б) простих попередніх дослідів. При дотриманні подіі/або кришку А) може бути нанесене друковане бної умови при першому розкритті упаковки в зоні зображення і/або вони можуть бути пофарбовані в термозварного шва оголюється шар контактного деякий колір. клею є), що входить до складу шаруватої структуВсю пропоновану у винаході упаковку краще ри, яка утворює пакувальний лоток або кришку, і виконувати прозорою. який без будь-яких проблем забезпечує можлиШаром в), що використовується у пропоновавість повторного закривання упаковки для поданій у винаході упаковці, який перешкоджає міграції льшого зберігання в ній продукту, що залишається речовин, оснащена тільки та частина упаковки, в ній, без контакту з навколишнім середовищем. тобто її кришка або пакувальний лоток, у якої пеПропоновані у винаході упаковки придатні наредбачений шар контактного клею e). самперед для пакування в них жировмісних харНеобхідні для виготовлення пропонованих у чових продуктів, таких як сир, ковбаса, шинка, тісвинаході упаковок матеріали пакувального лотка і течка, кондитерські вироби і м'ясні продукти. кришки можна одержувати різними методами. Так, Однак пропоновані у винаході упаковки відріззокрема, багатошарову плівку, з якої переважно няються не тільки значно зменшеною, обумовлетермоформуванням, найкраще глибокою витяжною насамперед впливом жиру міграцією речовин, кою, виготовляється пакувальний лоток А), можна що містяться в їх матеріалі, у внутрішній об'єм виготовляти всіма відомими методами виготовупаковки, відповідно в упакований у неї продукт, лення багатошарових плівок. Те ж саме відноситьале і простотою і легкістю в поводженні з ними при ся і до багатошарової плівки, яка призначена для їх розкритті і повторному закриванні, що дозволяє виготовлення кришки. Багатошарову плівку бажабез особливих зусиль акуратно відокремити шари, но виготовляти методом співекструзії, при якій що граничать з шаром контактного клею e), і таким шари, які утворюють окремі полімери, до складу чином оголити його. яких у деяких випадках можуть входити певні доІ. Методи вимірювань мішки, екструдують у розплавленому стані через Загальну міграцію речовин з пакувального маодну багатощілинну головку. Шляхом співекструзії теріалу вимірюють у відповідності з стандартом багатошарову плівку можна виготовляти на устаDIN ENV 1186-14, піддаючи впродовж 5 днів досновці для екструдування плоских плівок або на ліджувану багатошарову плівку, що містить контаустановці для виробництва плівок співекструзією ктний клей, впливу ізооктану при 23°С. Для цього рукава з роздуванням. В іншому варіанті викорискруглий зразок багатошарової плівки з термозватовувану відповідно до винаходу багатошарову рюваним шаром а), відповідно а¢) поміщають у плівку можна також виготовляти співекструзією комірку, що використовують при вимірюваннях лише частково і потім шляхом каландрування ступеня міграції речовин з пакувального матеріаз'єднувати адгезійним шаром одержану співекстлу, у якій зразок однією своєю стороною впродовж рузією часткову шарувату структуру з іншими ша5 днів перебуває в контакті з моделюючим серерами з одержанням остаточної багатошарової плідовищем (ізооктаном) при 23°С, після чого випавки, що використовується відповідно до винаходу. рюють ізооктан і зважують залишок, визначаючи У відповідності ще з одним варіантом у ході окретаким чином методом вагового аналізу загальну мого процесу співекструзією можна виготовляти кількість речовин, що мігрували, тобто кількість шарувату структуру з шарів а')-д), відповідно а)-д) і речовин, що мігрували з плівки в ізооктан (для потім з'єднувати її, краще на потоковій лінії, з поккожного зразка виконують по 3 вимірювання). ритим клеєм несучим шаром. Так само таку шаруII. Випробування на наявність запаху, відповівату структуру можна з'єднувати екструдованим дно випробування з оцінки смакових якостей сполучним (зв'язувальним) шаром з несучим шаЗ багатошарових плівок, що тестують, які ром, покритим шаром контактного клею e). складаються з шарів а)-ж), на машині для глибокоЗ готової багатошарової плівки термоформуго витягування виготовляли однакові пакувальні ванням, краще на установці для глибокого витягулотки розміром 180x110x30мм (довжинахширинахвання, формують пакувальні лотки Б), у які потім глибина) і кожний з них термозварюванням запена потоковій фасувальній лінії розфасовують прочатували кришками з однієї і тієї ж плівки. Параледукти, що упаковуються, і які в завершення запельно з багатошарової плівки, але без шару є), а чатують кришками з плівки, яка окремо подається, тим самим і без шару в), який перешкоджає міграшляхом термозварювання з нею, одержуючи готоції речовин, виготовляли аналогічні пакувальні ву пропоновану у винаході упаковку. лотки. Ці пакувальні лотки термозварюванням заТиск і температуру при термозварюванні напечатували кришками, виготовленими з плівки, у лаштовують на такі значення, щоб міцність одершаруватій структурі якої були шари в) і e). Одержуваного термозварного з'єднання між термозважані таким чином упаковки витримували впродовж рюваним шаром а) пакувального лотка Б) і 5 днів при температурі 23°С та 50%-вій відносній термозварюваним шаром а') кришки А) перевищувологості. Для оцінки запаху, що з'являється всевала в зоні термозварного шва силу зчеплення редині кожної упаковки після її витримування в шару контактного клею є) з шаруватою структузазначених умовах, залучали 10 осіб. Із цією мерою, що граничить з ним, з шарів а'), відповідно а)тою розкривали по 10 упаковок кожного типу, відд), відповідно в). Оскільки термозварюваний шар різаючи їх кутову частину, і особи, що приймали в а), відповідно а') виконаний з подібних за своїми експерименті, оцінювали запах всередині кожної властивостями, а в кращому варіанті виконаний розкритої упаковки. Запах оцінювали за чотириба 11 86195 12 льною шкалою, де 1 бал відповідав оцінці "дуже при її багаторазовому відкриванні та повторному добре" (відсутність запаху), а 4 бали відповідали закриванні, що без усяких проблем витримувала оцінці "погано" (інтенсивний запах). Для кожної більше 10 циклів її відкривання та повторного заупаковки обчислювали середній показник, усередкривання. нюючи одержані результати. Приклад 2 Поява всередині упаковки стороннього запаху, Шляхом співекструзії одержували часткову як очевидно, корелює з погіршенням смакових шарувату структуру, що складалася з термозваякостей вмісту упаковки, ступінь якого тим сильнірюваного шару а) товщиною 10мкм з м-ПЕ з IP ше, чим інтенсивніше виявлений у результаті ви3г/10хв., адгезійного шару б) товщиною 3мкм з пробування запах. поліетилену з прищепленими ланками малеїновоПриклад 1 го ангідриду з IP 3,1г/10хв., шару в), який перешНа співекструзійній установці одержували часкоджає міграції речовин, товщиною 1мкм з співпоткову шарувату структуру, що складалася з термолімеру етилену з вініловим спиртом з вмістом зварюваного шару а), утвореного двома шарами етилену 38мол. %, адгезійного шару г) товщиною товщиною по 5,1мкм кожний з ПЕНГ з IP 2,5г/10хв., 3мкм з того ж матеріалу, що і адгезійний шар б), і адгезійного шару б) товщиною 2,1мкм з поліетилешару д) товщиною 10мкм з м-ПЕ з IP 3г/10хв. ну з прищепленими ланками малеїнового ангідриЦю часткову шарувату структуру з'єднували з ду з IP 4г/10хв., шару в), який перешкоджає мігранесучим шаром ж) товщиною 300мкм з аморфного ції речовин товщиною 1,8мкм з співполімеру поліетилентерефталату, покритим шаром контактетилену з вініловим спиртом з вмістом етилену ного клею товщиною 15мкм, як який використову38мол. %, адгезійного шару г) товщиною 2,1мкм з вали термоклей марки НМ 570 фірми Fuller, Німетого ж матеріалу, що і адгезійний шар б), і багаточчина. За описаною вище методикою визначали шарового шару д), утвореного шаром товщиною загальну міграцію речовин з одержаної таким чи5,1мкм, що на 50мас. % складався з співполімеру ном багатошарової плівки. Загальна кількість реетилену з вінілацетатом з вмістом вінілацетату човин, що мігрували з багатошарової плівки, скла5мол. % і на 50мас. % з ЛПЕНГ, шаром товщиною ла 2,4мг/дм2. 3,9мкм, що на 50мас. % складався з співполімеру З цієї багатошарової плівки аналогічно прикетилену з вінілацетатом з вмістом вінілацетату ладу 1 виготовляли пакувальні лотки, які запеча5мол. % і на 50мас. % з ЛПЕНГ, і шаром товщиною тували термоприварювальними по їх краю криш3,6мкм, що на 63мас. % складався з ЛПЕНГ і на ками з багатошарової плівки, що складалася з 37мас. % з ПЕНГ. Цю часткову шарувату структуру несучого шару ж¢) товщиною 50мкм з підданого з'єднували з несучим шаром ж) товщиною 300мкм двоосьовому витягуванню поліпропілену і термозз аморфного поліетилентерефталату, покритим варюваного шару а') товщиною 15мкм з м-ПЕ з IP шаром контактного клею товщиною 20мкм, як який 3г/10хв. Такі упаковки за результатами їх тестувикористовували термоклей марки НМ 570 фірми вання за описаною вище методикою на наявність у Fuller, Німеччина. них запаху одержали оцінку в 1,6 бала. У двох Перед виготовленням з цієї багатошарової інших тестах, що проводилися аналогічно приклаплівки пакувального лотка шляхом глибокого витяду 1, упаковки в цьому прикладі одержали 1,9 багування за описаною вище методикою визначали ла в тесті на розкривання і витримували більше 10 загальну міграцію речовин з такої багатошарової циклів відкривання та повторного закривання. плівки, при цьому загальна кількість речовин, що Порівняльний приклад 1 мігрували, склала 2,7мг/дм2. Несучий шар ж) товщиною 300мкм з аморфноНа формувально-фасувальній установці з секго поліетилентерефталату, покритий шаром того цією термозварювання глибоким витягуванням ж, що і, у прикладі 2, контактного клею товщиною виготовляли пакувальний лоток з розмірами 15мкм, з'єднували з термозварюваним шаром а) 180x110x30мм (довжина´ширина´глибина), що товщиною 20мкм з м-ПЕ з IP 3г/10хв., що відповібезпосередньо на потоковій лінії запечатували дав термозварюваному шару а) з приклада 2. Затермоприварювальною по його краях кришкою з гальна кількість речовин, які мігрували з такої плівбагатошарової плівки, що складалася з несучого ки, що визначали за описаною вище методикою, склала 57мг/дм2. шару ж¢) товщиною 50мкм, одержаного з підданого З цієї багатошарової плівки аналогічно прикдвоосьовому витягуванню поліпропілену, і двошаладу 1 виготовляли пакувальні лотки, які запечарового термозварюваного шару а¢), одержаного тували кришками з плівки з тією ж шаруватою співекструзією шарів ПЕНГ товщиною по 10,1мкм структурою, що і у прикладі 2. Такі упаковки за кожний. результатами їх тестування за описаною вище Готова упаковка за результатами її тестування методикою на наявність у них запаху одержали за описаною вище методикою на наявність у ній оцінку в 3,5 бали та мали ті ж, що і упаковки з призапаху одержала оцінку в 2 бали. У тесті на розкклада 2, показники розкривання І експлуатаційні ривання або розпечатування, що оцінювали за характеристики в тесті на циклічне відкривання і трибальною шкалою, де 1 бал відповідає оцінці повторне закривання. "добре", 2 бали відповідають оцінці "посередньо", Приклад 3 а 3 бали відповідають оцінці "погано", ця упаковка Шляхом співекструзії одержували часткову одержала 2,1 бали. Показник розкривання упаковшарувату структуру, що складалася з термозвака являє собою значення, усереднене за резульрюваного шару а') товщиною 10мкм з м-ПЕ з IP татами тестування упаковки групою з 10-ти задія3г/10хв., адгезійного шару б) товщиною 3мкм з них для цієї мети осіб. Та ж група з 10-ти осіб поліетилену з прищепленими ланками малеїновооцінювала експлуатаційні характеристики упаковки 13 86195 14 го ангідриду з IP 3,1г/10хв., шару в), який перешпленими ланками малеїнового ангідриду з IP коджає міграції речовин, товщиною 1мкм з співпо3,1г/10хв., шару в), який перешкоджає міграції релімеру етилену з вініловим спиртом з вмістом етичовин, товщиною 1мкм з суміші 80мас. % співполілену 38мол. %, адгезійного шару г) товщиною меру етилену з вініловим спиртом з вмістом ети3мкм з того ж матеріалу, що і адгезійний шар б), і лену 38мол. % і 20мас. % співполімеру етилену з шару д) товщиною 10мкм з м-ПЕ з IP 3г/10хв. вінілацетатом з вмістом вінілацетату 4,5мол. %, Цю часткову шарувату структуру з'єднували з адгезійного шару г) товщиною 3мкм з того ж матепідданим двоосьовому витягуванню несучим шаріалу, що і адгезійний шар б), і шару д) товщиною ром ж') товщиною 36мкм з поліетилентерефтала10мкм з суміші 50мас. % ПЕНГ і 50мас. % ЛПЕНГ з ту, покритим шаром контактного клею товщиною IP 3г/10хв. 10мкм, як який використовували термоклей марки Цю часткову шарувату структуру з'єднували з НМ 570 фірми Fuller, Німеччина. За описаною винесучим шаром ж) товщиною 300мкм з аморфного ще методикою визначали загальну міграцію речополіетилентерефталату, покритим шаром контактвин з одержаної таким чином багатошарової плівного клею товщиною 15мкм, як який використовуки. Загальна кількість речовин, що мігрували з вали термоклей марки НМ 570 фірми Fuller, Німебагатошарової плівки, склала 2,4мг/дм2. З цієї баччина. За описаною вище методикою визначали гатошарової плівки надалі виготовляли кришки загальну міграцію речовин з одержаної таким чиупаковок. ном багатошарової плівки. Загальна кількість реЗ багатошарової плівки, що складалася з нечовин, що мігрували з багатошарової плівки, скласучого шару ж) товщиною 300мкм з аморфного ла 2,9мг/дм2. поліетилентерефталату і з'єднаного з ним термозЗ цієї багатошарової плівки аналогічно прикварюваного шару а) товщиною 40мкм з м-ПЕ, аналаду 1 виготовляли пакувальні лотки, які запечалогічно прикладу 1 виготовляли пакувальні лотки, тували термоприварювальними по їхньому краю які запечатували термоприварювальними по їх кришками з багатошарової плівки, що складалася краю кришками з плівки, що описана вище і викоз несучого шару ж¢) товщиною 50мкм з підданого ристовується в цих цілях. Такі упаковки за резульдвоосьовому витягуванню поліпропілену і термозтатами їх тестування за описаною вище методиварюваного шару а') товщиною 15мкм з суміші кою на наявність у них запаху одержали оцінку в 50мас. % ЛПЕНГ і 50мас. % ПЕНГ з IP 3г/10хв. Такі 1,5 бала, а також одержали 1,5 бала в тесті на упаковки за результатами їх тестування за описарозкривання і витримували більше 10 циклів відкною вище методикою на наявність у них запаху ривання та повторного закривання. одержали оцінку в 1,8 бала. У двох інших тестах, Приклад 4 що проводилися аналогічно прикладу 1, упаковки Шляхом співекструзії одержували часткову в цьому прикладі одержали 2 бали в тесті на розкшарувату структуру, що складалася з термозваривання і витримували більше 10 циклів відкрирюваного шару а) товщиною 10мкм з суміші 50мас. вання та повторного закривання. % ПЕНГ і 50мас. % ЛПЕНГ з IP 3г/10хв., адгезійного шару б) товщиною 3мкм з поліетилену з прище Комп’ютерна верстка Л. Купенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
