Універсальна гвинтова кришка для герметизації конструкційно різних виливних отворів пляшок з рідиною

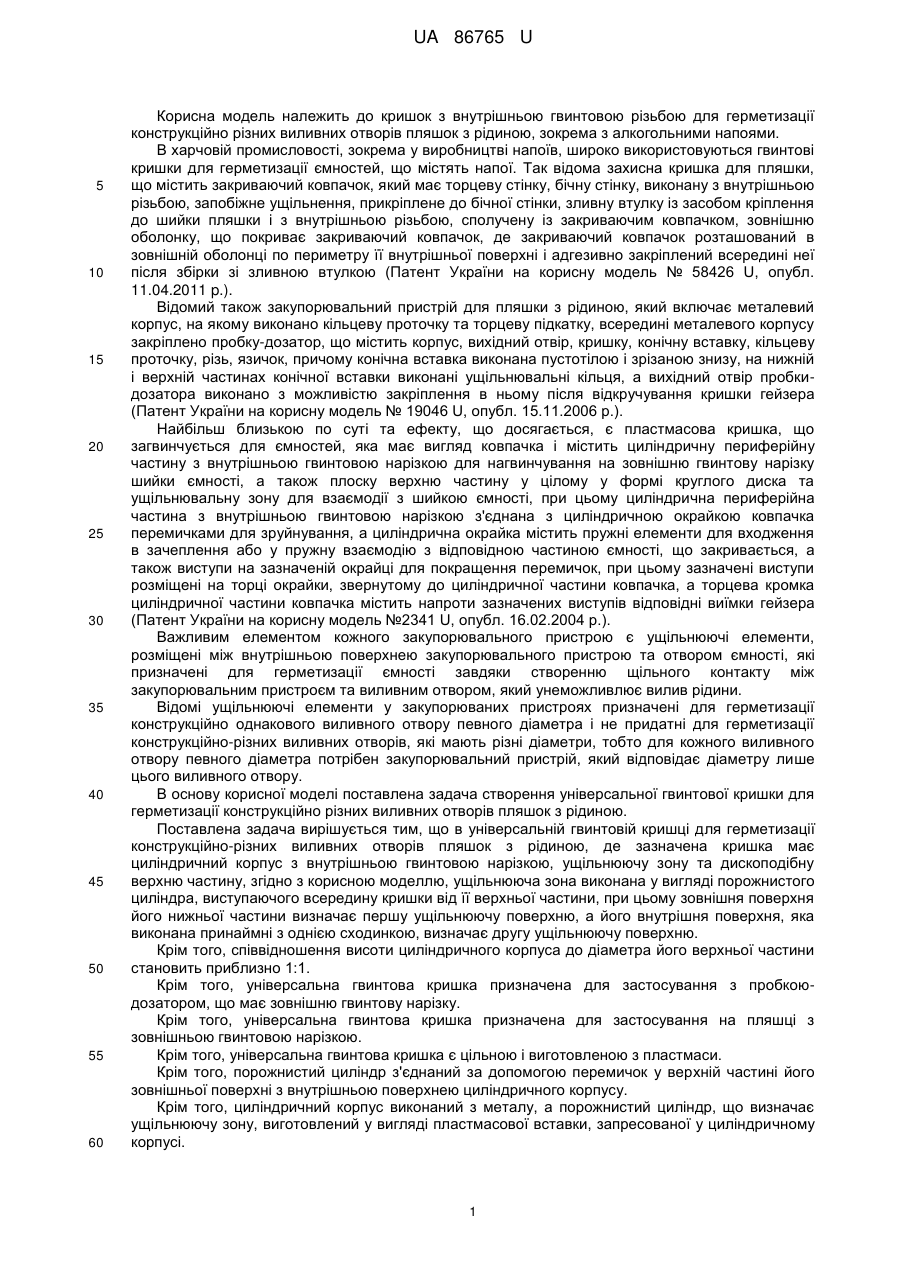

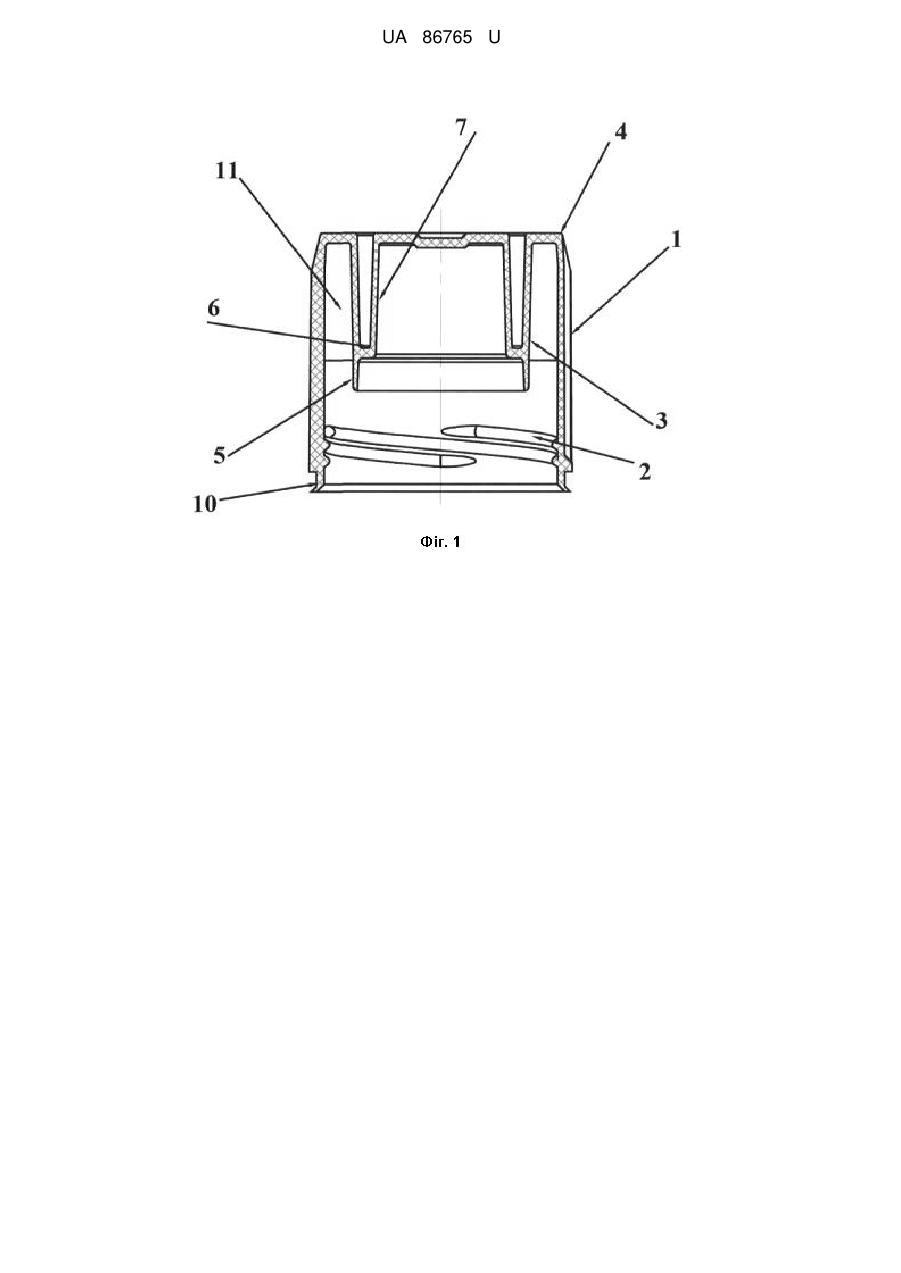

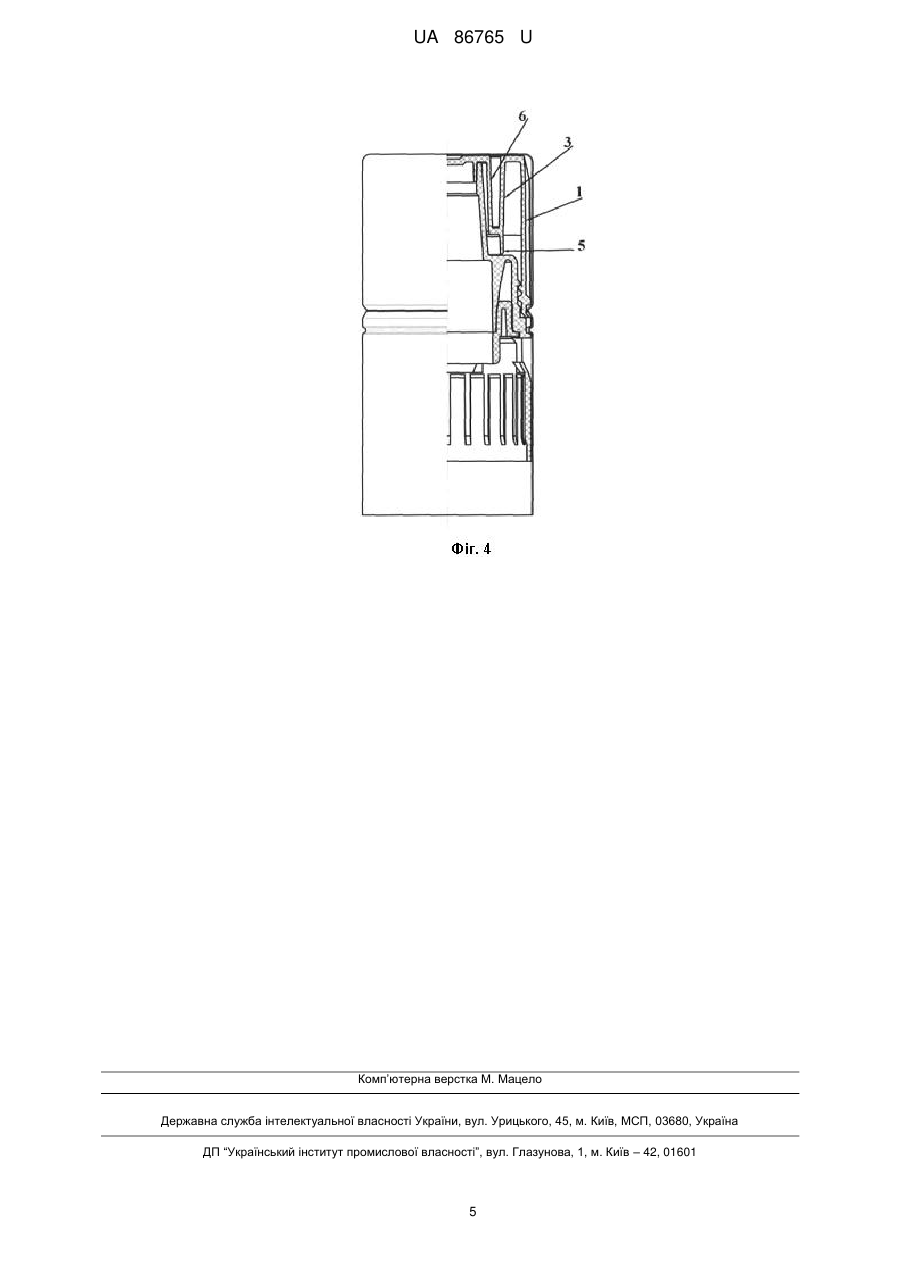

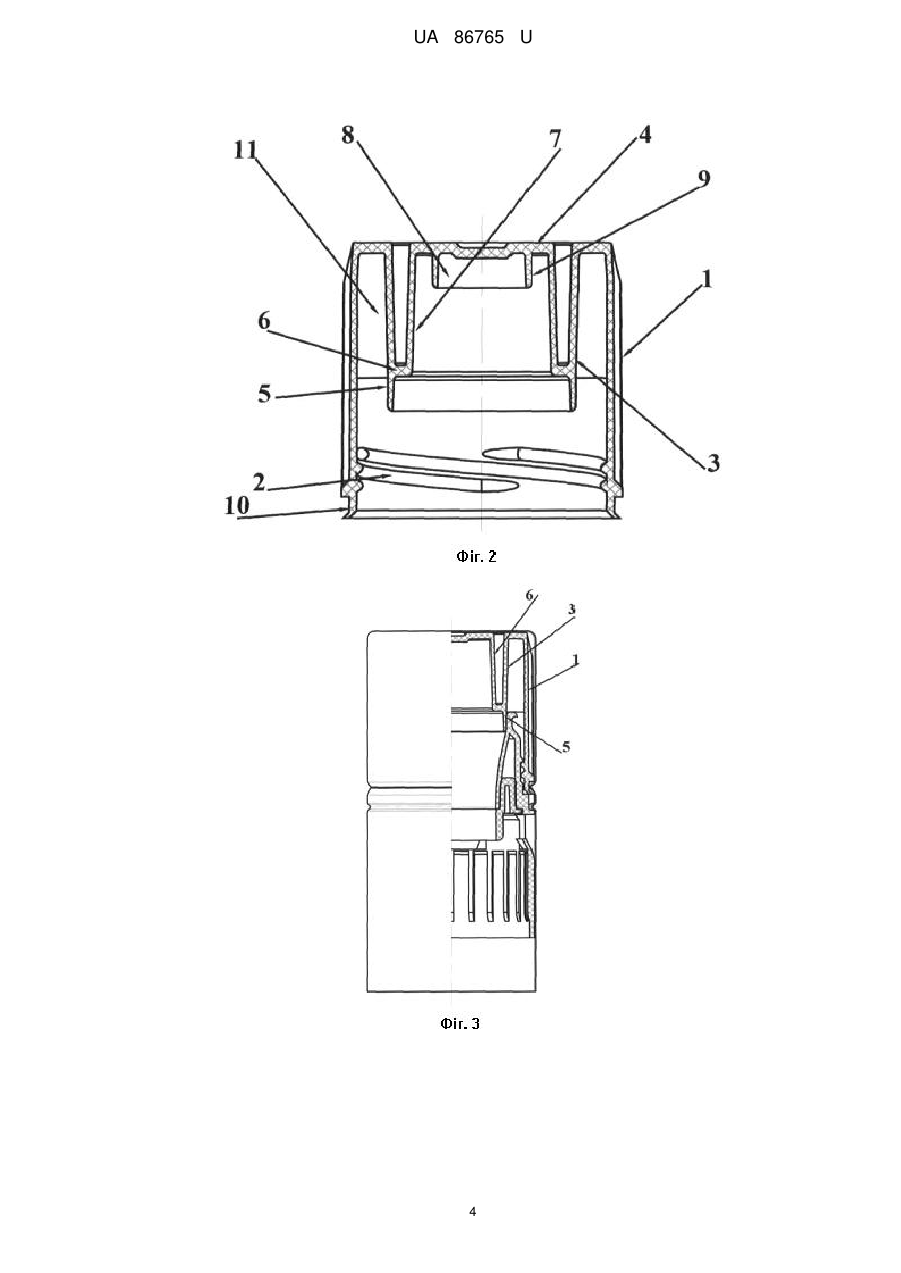

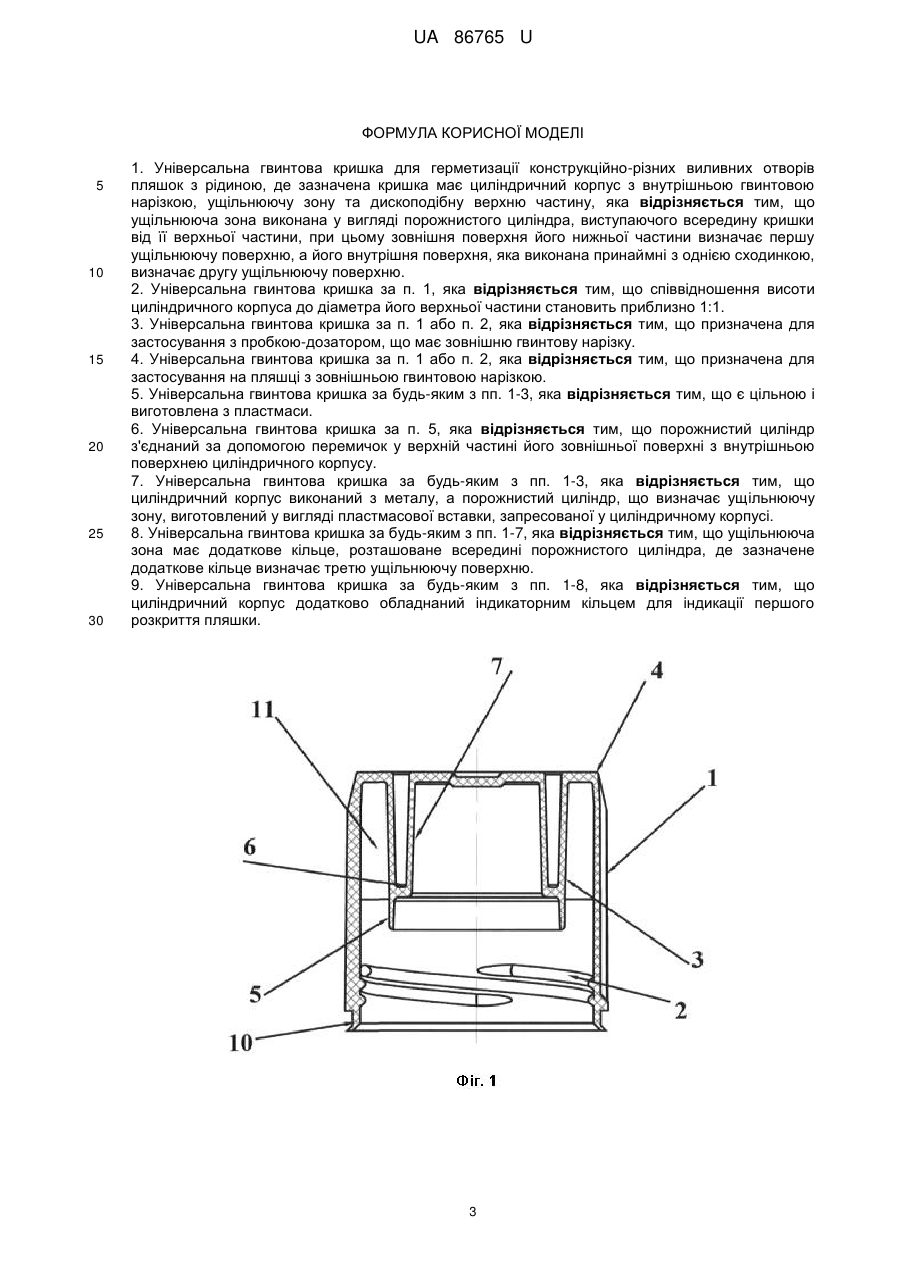

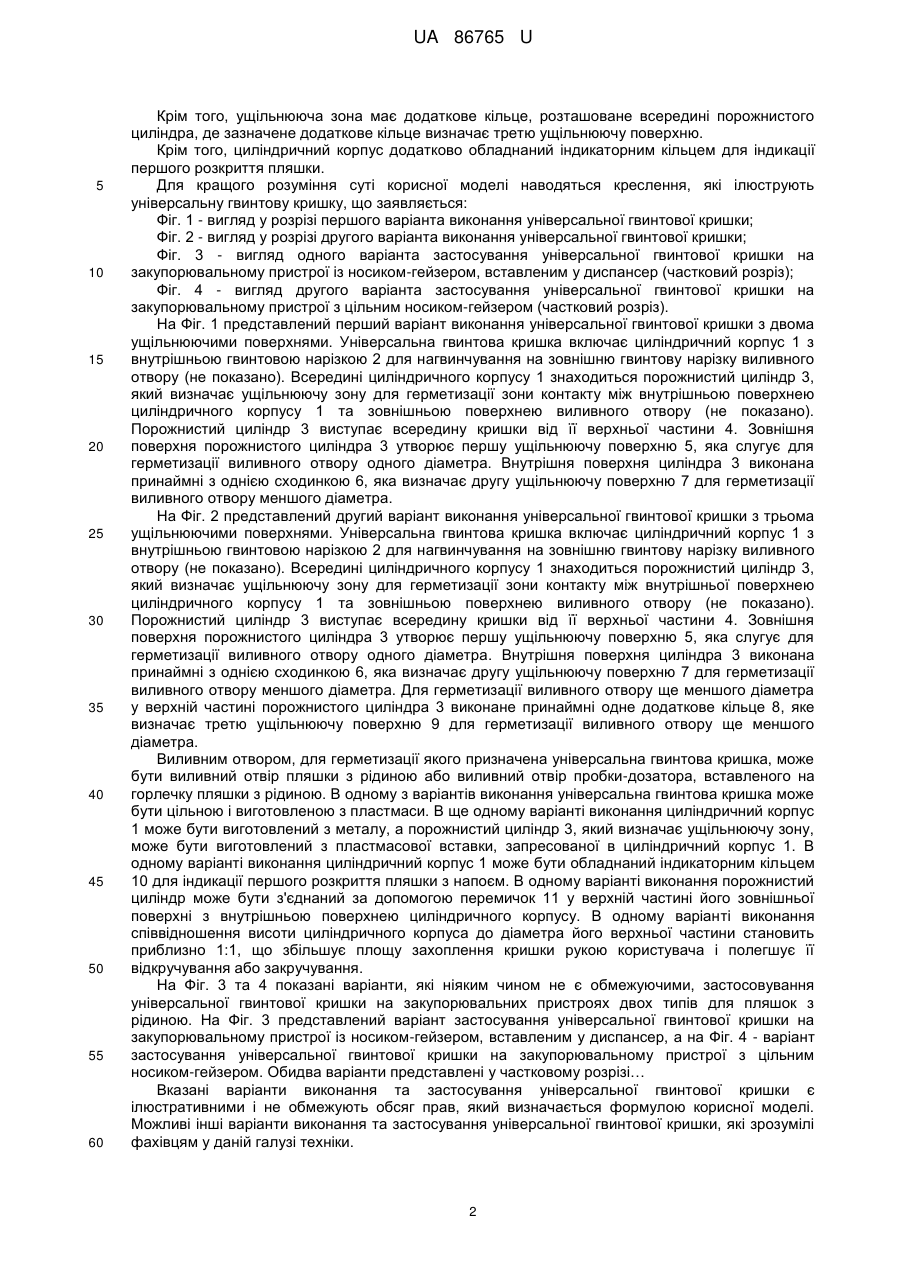

Реферат: Універсальна гвинтова кришка для герметизації конструкційно-різних виливних отворів пляшок з рідиною. Кришка має циліндричний корпус з внутрішньою гвинтовою нарізкою, ущільнюючу зону та дископодібну верхню частину. Ущільнююча зона виконана у вигляді порожнистого циліндра, виступаючого всередину кришки від її верхньої частини. Зовнішня поверхня його нижньої частини визначає першу ущільнюючу поверхню, а його внутрішня поверхня, яка виконана принаймні з однією сходинкою, визначає другу ущільнюючу поверхню. UA 86765 U (54) УНІВЕРСАЛЬНА ГВИНТОВА КРИШКА ДЛЯ ГЕРМЕТИЗАЦІЇ КОНСТРУКЦІЙНО РІЗНИХ ВИЛИВНИХ ОТВОРІВ ПЛЯШОК З РІДИНОЮ UA 86765 U UA 86765 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кришок з внутрішньою гвинтовою різьбою для герметизації конструкційно різних виливних отворів пляшок з рідиною, зокрема з алкогольними напоями. В харчовій промисловості, зокрема у виробництві напоїв, широко використовуються гвинтові кришки для герметизації ємностей, що містять напої. Так відома захисна кришка для пляшки, що містить закриваючий ковпачок, який має торцеву стінку, бічну стінку, виконану з внутрішньою різьбою, запобіжне ущільнення, прикріплене до бічної стінки, зливну втулку із засобом кріплення до шийки пляшки і з внутрішньою різьбою, сполучену із закриваючим ковпачком, зовнішню оболонку, що покриває закриваючий ковпачок, де закриваючий ковпачок розташований в зовнішній оболонці по периметру її внутрішньої поверхні і адгезивно закріплений всередині неї після збірки зі зливною втулкою (Патент України на корисну модель № 58426 U, опубл. 11.04.2011 p.). Відомий також закупорювальний пристрій для пляшки з рідиною, який включає металевий корпус, на якому виконано кільцеву проточку та торцеву підкатку, всередині металевого корпусу закріплено пробку-дозатор, що містить корпус, вихідний отвір, кришку, конічну вставку, кільцеву проточку, різь, язичок, причому конічна вставка виконана пустотілою і зрізаною знизу, на нижній і верхній частинах конічної вставки виконані ущільнювальні кільця, а вихідний отвір пробкидозатора виконано з можливістю закріплення в ньому після відкручування кришки гейзера (Патент України на корисну модель № 19046 U, опубл. 15.11.2006 p.). Найбільш близькою по суті та ефекту, що досягається, є пластмасова кришка, що загвинчується для ємностей, яка має вигляд ковпачка і містить циліндричну периферійну частину з внутрішньою гвинтовою нарізкою для нагвинчування на зовнішню гвинтову нарізку шийки ємності, а також плоску верхню частину у цілому у формі круглого диска та ущільнювальну зону для взаємодії з шийкою ємності, при цьому циліндрична периферійна частина з внутрішньою гвинтовою нарізкою з'єднана з циліндричною окрайкою ковпачка перемичками для зруйнування, а циліндрична окрайка містить пружні елементи для входження в зачеплення або у пружну взаємодію з відповідною частиною ємності, що закривається, а також виступи на зазначеній окрайці для покращення перемичок, при цьому зазначені виступи розміщені на торці окрайки, звернутому до циліндричної частини ковпачка, а торцева кромка циліндричної частини ковпачка містить напроти зазначених виступів відповідні виїмки гейзера (Патент України на корисну модель №2341 U, опубл. 16.02.2004 p.). Важливим елементом кожного закупорювального пристрою є ущільнюючі елементи, розміщені між внутрішньою поверхнею закупорювального пристрою та отвором ємності, які призначені для герметизації ємності завдяки створенню щільного контакту між закупорювальним пристроєм та виливним отвором, який унеможливлює вилив рідини. Відомі ущільнюючі елементи у закупорюваних пристроях призначені для герметизації конструкційно однакового виливного отвору певного діаметра і не придатні для герметизації конструкційно-різних виливних отворів, які мають різні діаметри, тобто для кожного виливного отвору певного діаметра потрібен закупорювальний пристрій, який відповідає діаметру лише цього виливного отвору. В основу корисної моделі поставлена задача створення універсальної гвинтової кришки для герметизації конструкційно різних виливних отворів пляшок з рідиною. Поставлена задача вирішується тим, що в універсальній гвинтовій кришці для герметизації конструкційно-різних виливних отворів пляшок з рідиною, де зазначена кришка має циліндричний корпус з внутрішньою гвинтовою нарізкою, ущільнюючу зону та дископодібну верхню частину, згідно з корисною моделлю, ущільнююча зона виконана у вигляді порожнистого циліндра, виступаючого всередину кришки від її верхньої частини, при цьому зовнішня поверхня його нижньої частини визначає першу ущільнюючу поверхню, а його внутрішня поверхня, яка виконана принаймні з однією сходинкою, визначає другу ущільнюючу поверхню. Крім того, співвідношення висоти циліндричного корпуса до діаметра його верхньої частини становить приблизно 1:1. Крім того, універсальна гвинтова кришка призначена для застосування з пробкоюдозатором, що має зовнішню гвинтову нарізку. Крім того, універсальна гвинтова кришка призначена для застосування на пляшці з зовнішньою гвинтовою нарізкою. Крім того, універсальна гвинтова кришка є цільною і виготовленою з пластмаси. Крім того, порожнистий циліндр з'єднаний за допомогою перемичок у верхній частині його зовнішньої поверхні з внутрішньою поверхнею циліндричного корпусу. Крім того, циліндричний корпус виконаний з металу, а порожнистий циліндр, що визначає ущільнюючу зону, виготовлений у вигляді пластмасової вставки, запресованої у циліндричному корпусі. 1 UA 86765 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, ущільнююча зона має додаткове кільце, розташоване всередині порожнистого циліндра, де зазначене додаткове кільце визначає третю ущільнюючу поверхню. Крім того, циліндричний корпус додатково обладнаний індикаторним кільцем для індикації першого розкриття пляшки. Для кращого розуміння суті корисної моделі наводяться креслення, які ілюструють універсальну гвинтову кришку, що заявляється: Фіг. 1 - вигляд у розрізі першого варіанта виконання універсальної гвинтової кришки; Фіг. 2 - вигляд у розрізі другого варіанта виконання універсальної гвинтової кришки; Фіг. 3 - вигляд одного варіанта застосування універсальної гвинтової кришки на закупорювальному пристрої із носиком-гейзером, вставленим у диспансер (частковий розріз); Фіг. 4 - вигляд другого варіанта застосування універсальної гвинтової кришки на закупорювальному пристрої з цільним носиком-гейзером (частковий розріз). На Фіг. 1 представлений перший варіант виконання універсальної гвинтової кришки з двома ущільнюючими поверхнями. Універсальна гвинтова кришка включає циліндричний корпус 1 з внутрішньою гвинтовою нарізкою 2 для нагвинчування на зовнішню гвинтову нарізку виливного отвору (не показано). Всередині циліндричного корпусу 1 знаходиться порожнистий циліндр 3, який визначає ущільнюючу зону для герметизації зони контакту між внутрішньою поверхнею циліндричного корпусу 1 та зовнішньою поверхнею виливного отвору (не показано). Порожнистий циліндр 3 виступає всередину кришки від її верхньої частини 4. Зовнішня поверхня порожнистого циліндра 3 утворює першу ущільнюючу поверхню 5, яка слугує для герметизації виливного отвору одного діаметра. Внутрішня поверхня циліндра 3 виконана принаймні з однією сходинкою 6, яка визначає другу ущільнюючу поверхню 7 для герметизації виливного отвору меншого діаметра. На Фіг. 2 представлений другий варіант виконання універсальної гвинтової кришки з трьома ущільнюючими поверхнями. Універсальна гвинтова кришка включає циліндричний корпус 1 з внутрішньою гвинтовою нарізкою 2 для нагвинчування на зовнішню гвинтову нарізку виливного отвору (не показано). Всередині циліндричного корпусу 1 знаходиться порожнистий циліндр 3, який визначає ущільнюючу зону для герметизації зони контакту між внутрішньої поверхнею циліндричного корпусу 1 та зовнішньою поверхнею виливного отвору (не показано). Порожнистий циліндр 3 виступає всередину кришки від її верхньої частини 4. Зовнішня поверхня порожнистого циліндра 3 утворює першу ущільнюючу поверхню 5, яка слугує для герметизації виливного отвору одного діаметра. Внутрішня поверхня циліндра 3 виконана принаймні з однією сходинкою 6, яка визначає другу ущільнюючу поверхню 7 для герметизації виливного отвору меншого діаметра. Для герметизації виливного отвору ще меншого діаметра у верхній частині порожнистого циліндра 3 виконане принаймні одне додаткове кільце 8, яке визначає третю ущільнюючу поверхню 9 для герметизації виливного отвору ще меншого діаметра. Виливним отвором, для герметизації якого призначена універсальна гвинтова кришка, може бути виливний отвір пляшки з рідиною або виливний отвір пробки-дозатора, вставленого на горлечку пляшки з рідиною. В одному з варіантів виконання універсальна гвинтова кришка може бути цільною і виготовленою з пластмаси. В ще одному варіанті виконання циліндричний корпус 1 може бути виготовлений з металу, а порожнистий циліндр 3, який визначає ущільнюючу зону, може бути виготовлений з пластмасової вставки, запресованої в циліндричний корпус 1. В одному варіанті виконання циліндричний корпус 1 може бути обладнаний індикаторним кільцем 10 для індикації першого розкриття пляшки з напоєм. В одному варіанті виконання порожнистий циліндр може бути з'єднаний за допомогою перемичок 11 у верхній частині його зовнішньої поверхні з внутрішньою поверхнею циліндричного корпусу. В одному варіанті виконання співвідношення висоти циліндричного корпуса до діаметра його верхньої частини становить приблизно 1:1, що збільшує площу захоплення кришки рукою користувача і полегшує її відкручування або закручування. На Фіг. 3 та 4 показані варіанти, які ніяким чином не є обмежуючими, застосовування універсальної гвинтової кришки на закупорювальних пристроях двох типів для пляшок з рідиною. На Фіг. 3 представлений варіант застосування універсальної гвинтової кришки на закупорювальному пристрої із носиком-гейзером, вставленим у диспансер, а на Фіг. 4 - варіант застосування універсальної гвинтової кришки на закупорювальному пристрої з цільним носиком-гейзером. Обидва варіанти представлені у частковому розрізі… Вказані варіанти виконання та застосування універсальної гвинтової кришки є ілюстративними і не обмежують обсяг прав, який визначається формулою корисної моделі. Можливі інші варіанти виконання та застосування універсальної гвинтової кришки, які зрозумілі фахівцям у даній галузі техніки. 2 UA 86765 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Універсальна гвинтова кришка для герметизації конструкційно-різних виливних отворів пляшок з рідиною, де зазначена кришка має циліндричний корпус з внутрішньою гвинтовою нарізкою, ущільнюючу зону та дископодібну верхню частину, яка відрізняється тим, що ущільнююча зона виконана у вигляді порожнистого циліндра, виступаючого всередину кришки від її верхньої частини, при цьому зовнішня поверхня його нижньої частини визначає першу ущільнюючу поверхню, а його внутрішня поверхня, яка виконана принаймні з однією сходинкою, визначає другу ущільнюючу поверхню. 2. Універсальна гвинтова кришка за п. 1, яка відрізняється тим, що співвідношення висоти циліндричного корпуса до діаметра його верхньої частини становить приблизно 1:1. 3. Універсальна гвинтова кришка за п. 1 або п. 2, яка відрізняється тим, що призначена для застосування з пробкою-дозатором, що має зовнішню гвинтову нарізку. 4. Універсальна гвинтова кришка за п. 1 або п. 2, яка відрізняється тим, що призначена для застосування на пляшці з зовнішньою гвинтовою нарізкою. 5. Універсальна гвинтова кришка за будь-яким з пп. 1-3, яка відрізняється тим, що є цільною і виготовлена з пластмаси. 6. Універсальна гвинтова кришка за п. 5, яка відрізняється тим, що порожнистий циліндр з'єднаний за допомогою перемичок у верхній частині його зовнішньої поверхні з внутрішньою поверхнею циліндричного корпусу. 7. Універсальна гвинтова кришка за будь-яким з пп. 1-3, яка відрізняється тим, що циліндричний корпус виконаний з металу, а порожнистий циліндр, що визначає ущільнюючу зону, виготовлений у вигляді пластмасової вставки, запресованої у циліндричному корпусі. 8. Універсальна гвинтова кришка за будь-яким з пп. 1-7, яка відрізняється тим, що ущільнююча зона має додаткове кільце, розташоване всередині порожнистого циліндра, де зазначене додаткове кільце визначає третю ущільнюючу поверхню. 9. Універсальна гвинтова кришка за будь-яким з пп. 1-8, яка відрізняється тим, що циліндричний корпус додатково обладнаний індикаторним кільцем для індикації першого розкриття пляшки. 3 UA 86765 U 4 UA 86765 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
