Завантажувальний пристрій депозитного сейфа, вбудованого в інкасаторський автомобіль

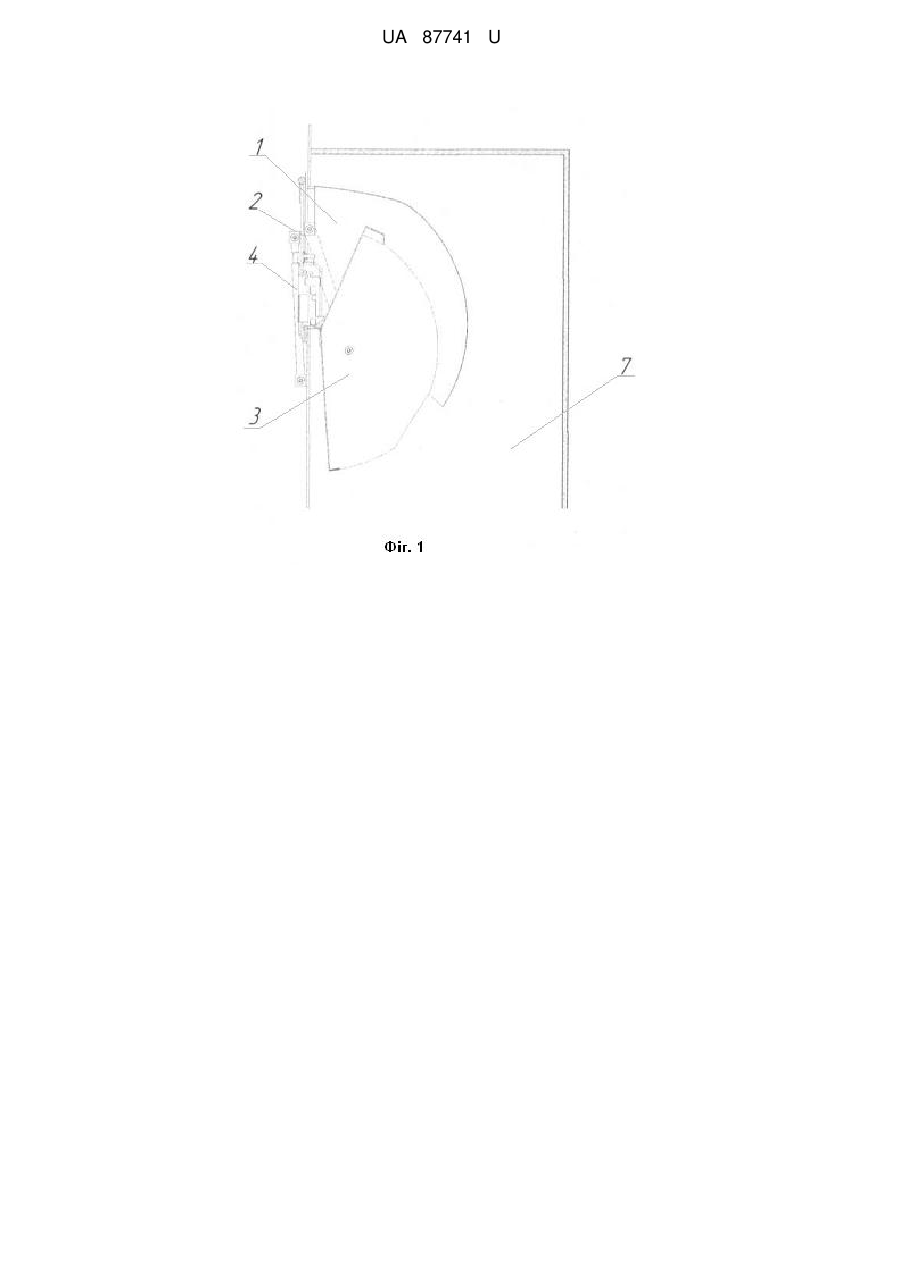

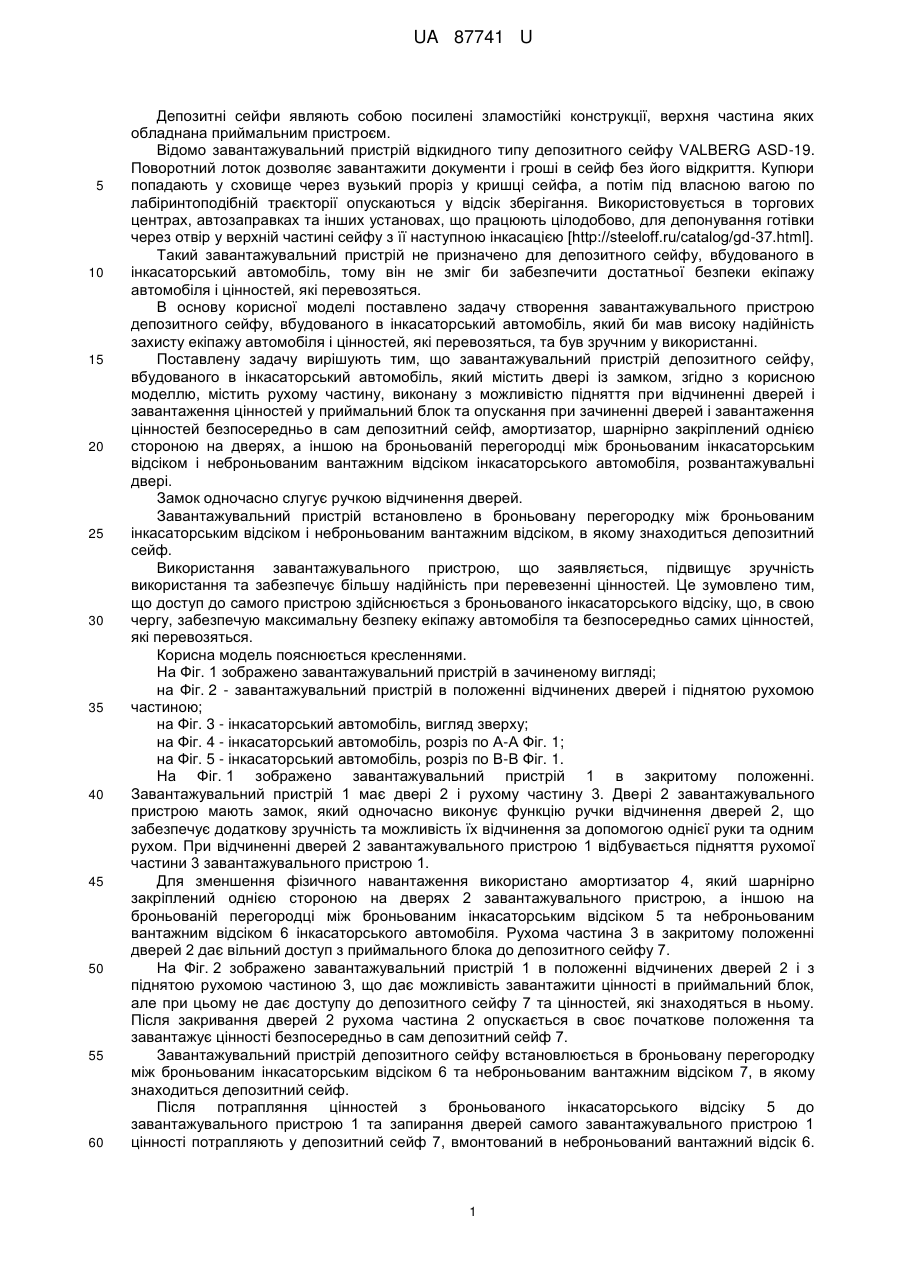

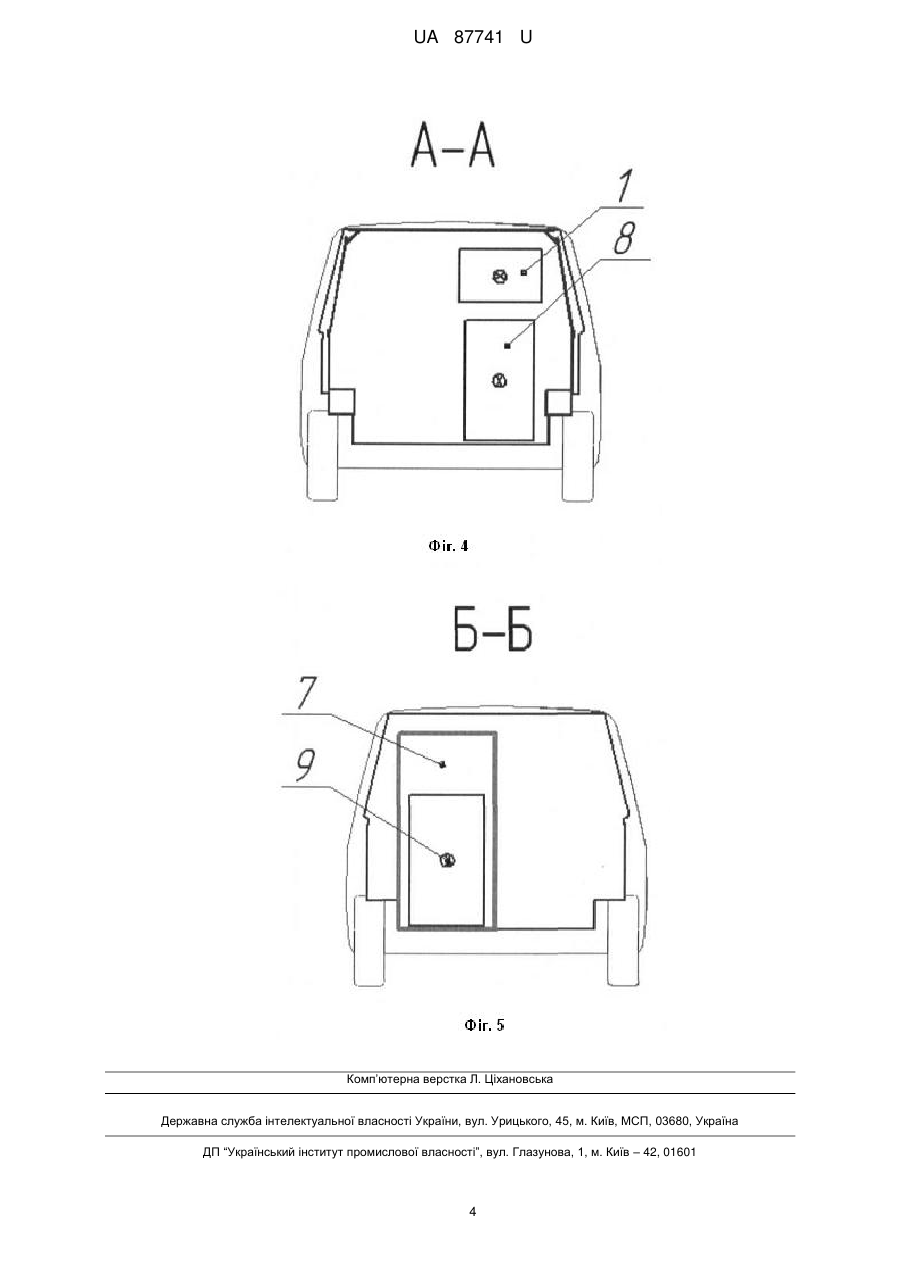

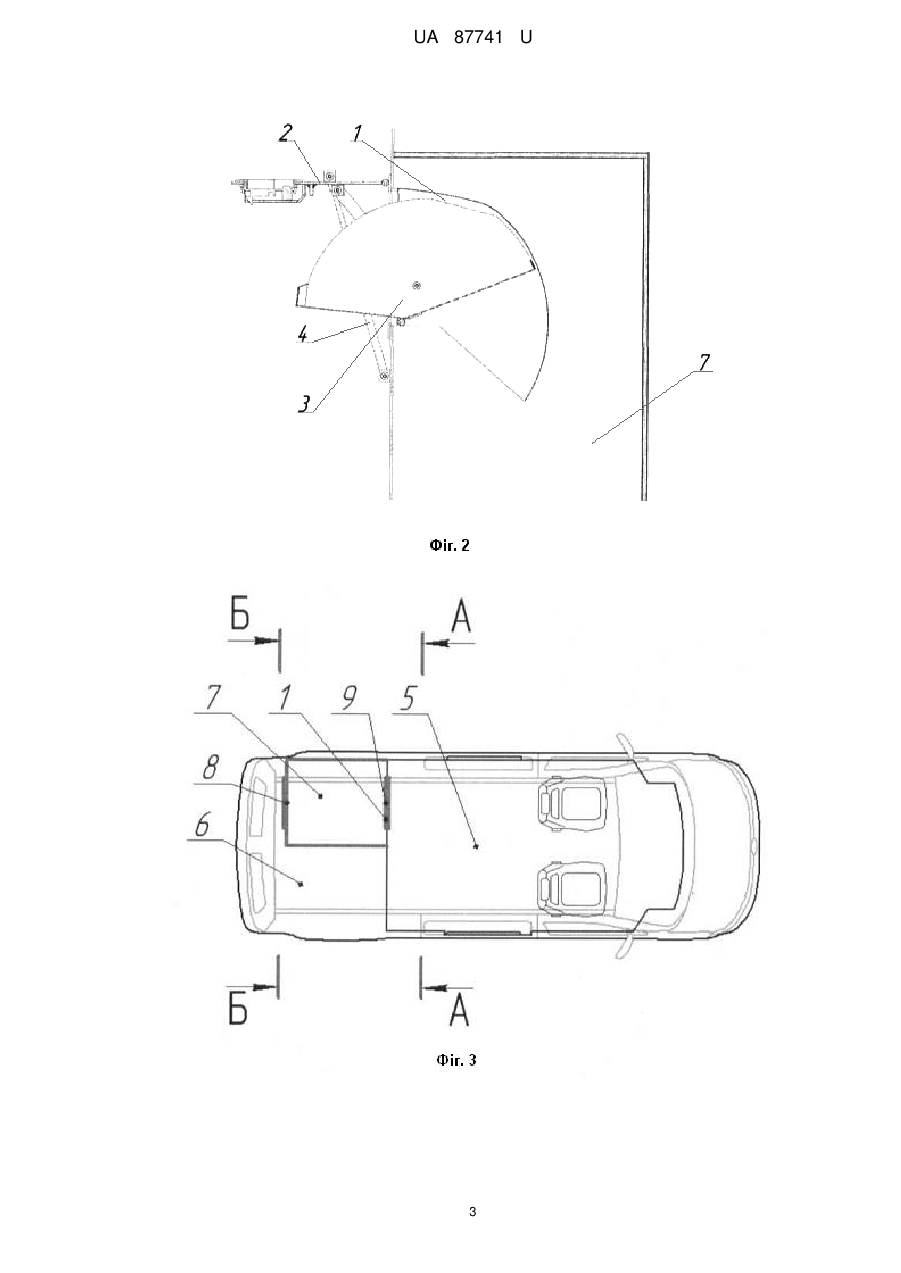

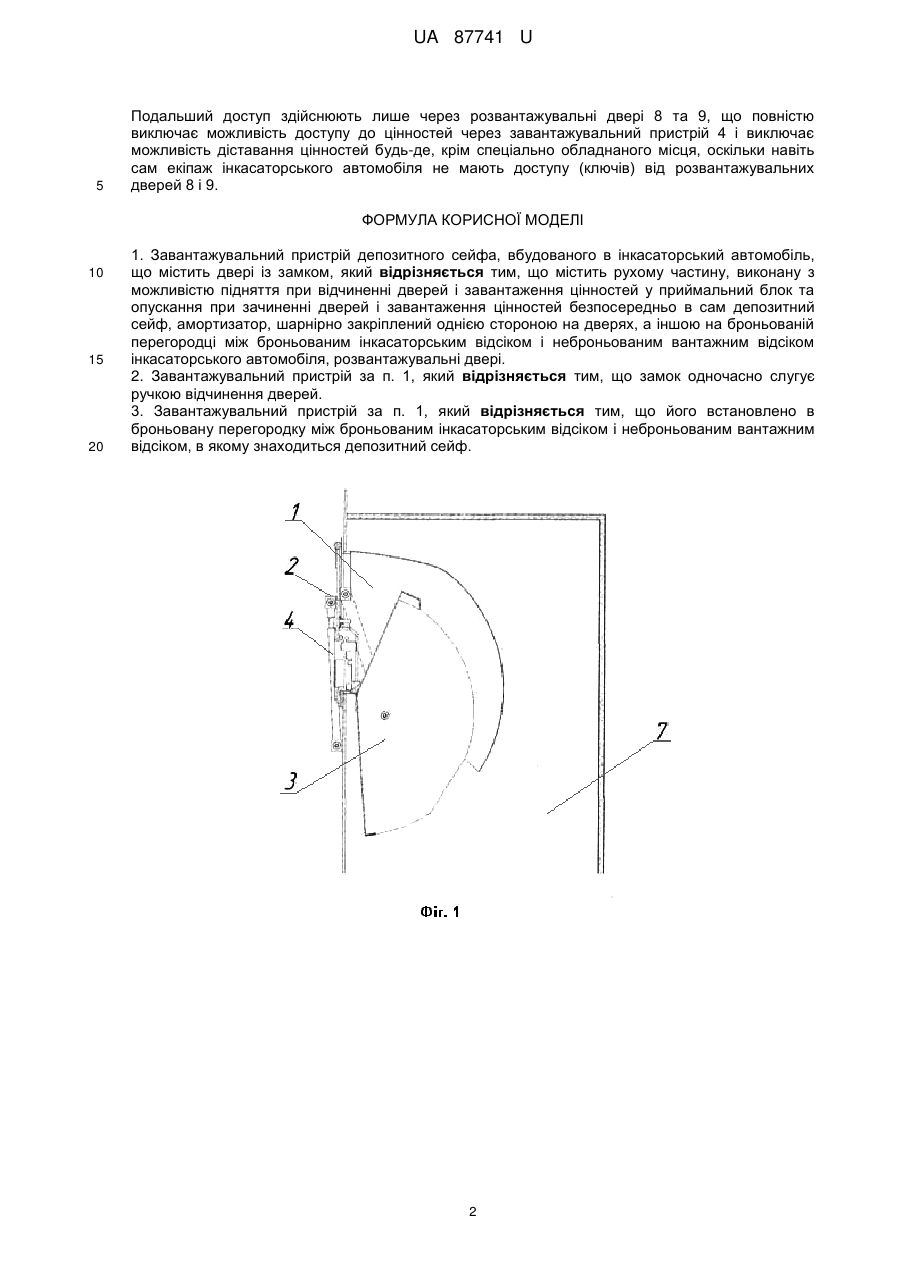

Реферат: Завантажувальний пристрій депозитного сейфа, вбудованого в інкасаторський автомобіль, що містить двері із замком, причому пристрій містить рухому частину, виконану з можливістю підняття при відчиненні дверей і завантаження цінностей у приймальний блок та опускання при зачиненні дверей і завантаження цінностей безпосередньо в сам депозитний сейф, амортизатор, шарнірно закріплений однією стороною на дверях, а іншою на броньованій перегородці між броньованим інкасаторським відсіком і неброньованим вантажним відсіком інкасаторського автомобіля, розвантажувальні двері. UA 87741 U (54) ЗАВАНТАЖУВАЛЬНИЙ ПРИСТРІЙ ДЕПОЗИТНОГО СЕЙФА, ВБУДОВАНОГО В ІНКАСАТОРСЬКИЙ АВТОМОБІЛЬ UA 87741 U UA 87741 U 5 10 15 20 25 30 35 40 45 50 55 60 Депозитні сейфи являють собою посилені зламостійкі конструкції, верхня частина яких обладнана приймальним пристроєм. Відомо завантажувальний пристрій відкидного типу депозитного сейфу VALBERG ASD-19. Поворотний лоток дозволяє завантажити документи і гроші в сейф без його відкриття. Купюри попадають у сховище через вузький проріз у кришці сейфа, а потім під власною вагою по лабіринтоподібній траєкторії опускаються у відсік зберігання. Використовується в торгових центрах, автозаправках та інших установах, що працюють цілодобово, для депонування готівки через отвір у верхній частині сейфу з її наступною інкасацією [http://steeloff.ru/catalog/gd-37.html]. Такий завантажувальний пристрій не призначено для депозитного сейфу, вбудованого в інкасаторський автомобіль, тому він не зміг би забезпечити достатньої безпеки екіпажу автомобіля і цінностей, які перевозяться. В основу корисної моделі поставлено задачу створення завантажувального пристрою депозитного сейфу, вбудованого в інкасаторський автомобіль, який би мав високу надійність захисту екіпажу автомобіля і цінностей, які перевозяться, та був зручним у використанні. Поставлену задачу вирішують тим, що завантажувальний пристрій депозитного сейфу, вбудованого в інкасаторський автомобіль, який містить двері із замком, згідно з корисною моделлю, містить рухому частину, виконану з можливістю підняття при відчиненні дверей і завантаження цінностей у приймальний блок та опускання при зачиненні дверей і завантаження цінностей безпосередньо в сам депозитний сейф, амортизатор, шарнірно закріплений однією стороною на дверях, а іншою на броньованій перегородці між броньованим інкасаторським відсіком і неброньованим вантажним відсіком інкасаторського автомобіля, розвантажувальні двері. Замок одночасно слугує ручкою відчинення дверей. Завантажувальний пристрій встановлено в броньовану перегородку між броньованим інкасаторським відсіком і неброньованим вантажним відсіком, в якому знаходиться депозитний сейф. Використання завантажувального пристрою, що заявляється, підвищує зручність використання та забезпечує більшу надійність при перевезенні цінностей. Це зумовлено тим, що доступ до самого пристрою здійснюється з броньованого інкасаторського відсіку, що, в свою чергу, забезпечую максимальну безпеку екіпажу автомобіля та безпосередньо самих цінностей, які перевозяться. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено завантажувальний пристрій в зачиненому вигляді; на Фіг. 2 - завантажувальний пристрій в положенні відчинених дверей і піднятою рухомою частиною; на Фіг. 3 - інкасаторський автомобіль, вигляд зверху; на Фіг. 4 - інкасаторський автомобіль, розріз по А-А Фіг. 1; на Фіг. 5 - інкасаторський автомобіль, розріз по В-В Фіг. 1. На Фіг. 1 зображено завантажувальний пристрій 1 в закритому положенні. Завантажувальний пристрій 1 має двері 2 і рухому частину 3. Двері 2 завантажувального пристрою мають замок, який одночасно виконує функцію ручки відчинення дверей 2, що забезпечує додаткову зручність та можливість їх відчинення за допомогою однієї руки та одним рухом. При відчиненні дверей 2 завантажувального пристрою 1 відбувається підняття рухомої частини 3 завантажувального пристрою 1. Для зменшення фізичного навантаження використано амортизатор 4, який шарнірно закріплений однією стороною на дверях 2 завантажувального пристрою, а іншою на броньованій перегородці між броньованим інкасаторським відсіком 5 та неброньованим вантажним відсіком 6 інкасаторського автомобіля. Рухома частина 3 в закритому положенні дверей 2 дає вільний доступ з приймального блока до депозитного сейфу 7. На Фіг. 2 зображено завантажувальний пристрій 1 в положенні відчинених дверей 2 і з піднятою рухомою частиною 3, що дає можливість завантажити цінності в приймальний блок, але при цьому не дає доступу до депозитного сейфу 7 та цінностей, які знаходяться в ньому. Після закривання дверей 2 рухома частина 2 опускається в своє початкове положення та завантажує цінності безпосередньо в сам депозитний сейф 7. Завантажувальний пристрій депозитного сейфу встановлюється в броньовану перегородку між броньованим інкасаторським відсіком 6 та неброньованим вантажним відсіком 7, в якому знаходиться депозитний сейф. Після потрапляння цінностей з броньованого інкасаторського відсіку 5 до завантажувального пристрою 1 та запирання дверей самого завантажувального пристрою 1 цінності потрапляють у депозитний сейф 7, вмонтований в неброньований вантажний відсік 6. 1 UA 87741 U 5 Подальший доступ здійснюють лише через розвантажувальні двері 8 та 9, що повністю виключає можливість доступу до цінностей через завантажувальний пристрій 4 і виключає можливість діставання цінностей будь-де, крім спеціально обладнаного місця, оскільки навіть сам екіпаж інкасаторського автомобіля не мають доступу (ключів) від розвантажувальних дверей 8 і 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Завантажувальний пристрій депозитного сейфа, вбудованого в інкасаторський автомобіль, що містить двері із замком, який відрізняється тим, що містить рухому частину, виконану з можливістю підняття при відчиненні дверей і завантаження цінностей у приймальний блок та опускання при зачиненні дверей і завантаження цінностей безпосередньо в сам депозитний сейф, амортизатор, шарнірно закріплений однією стороною на дверях, а іншою на броньованій перегородці між броньованим інкасаторським відсіком і неброньованим вантажним відсіком інкасаторського автомобіля, розвантажувальні двері. 2. Завантажувальний пристрій за п. 1, який відрізняється тим, що замок одночасно слугує ручкою відчинення дверей. 3. Завантажувальний пристрій за п. 1, який відрізняється тим, що його встановлено в броньовану перегородку між броньованим інкасаторським відсіком і неброньованим вантажним відсіком, в якому знаходиться депозитний сейф. 2 UA 87741 U 3 UA 87741 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
