Гідростояк секції механізованого кріплення

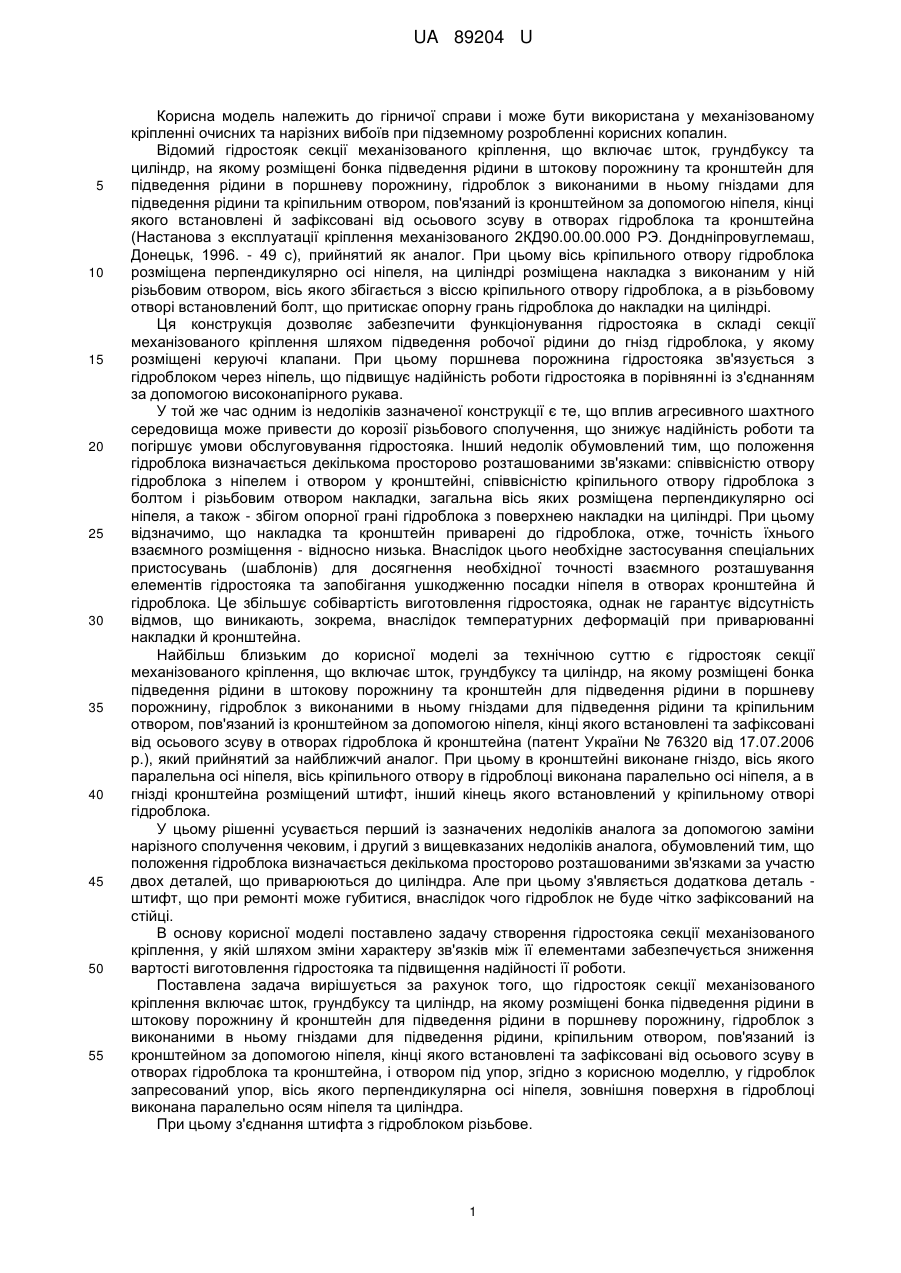

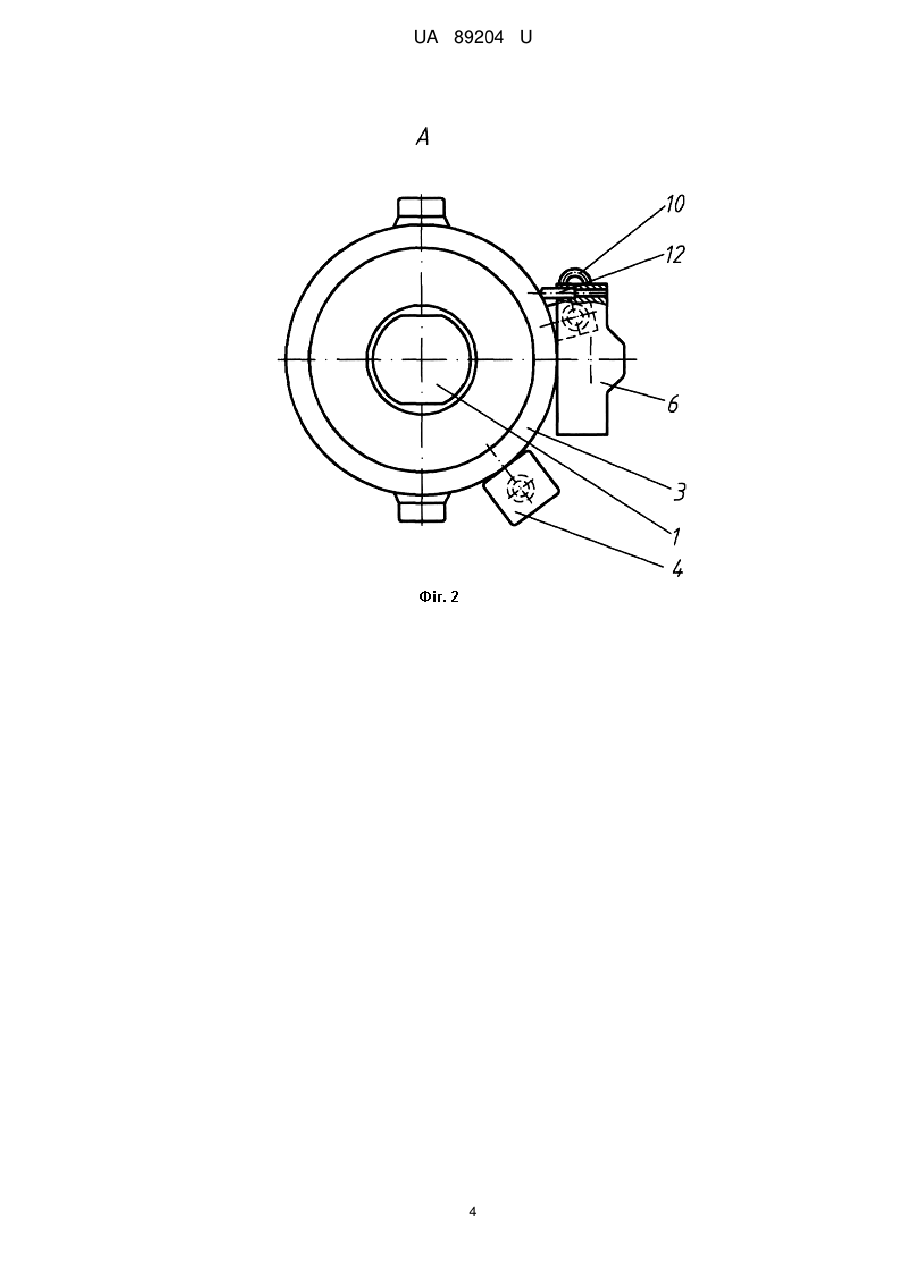

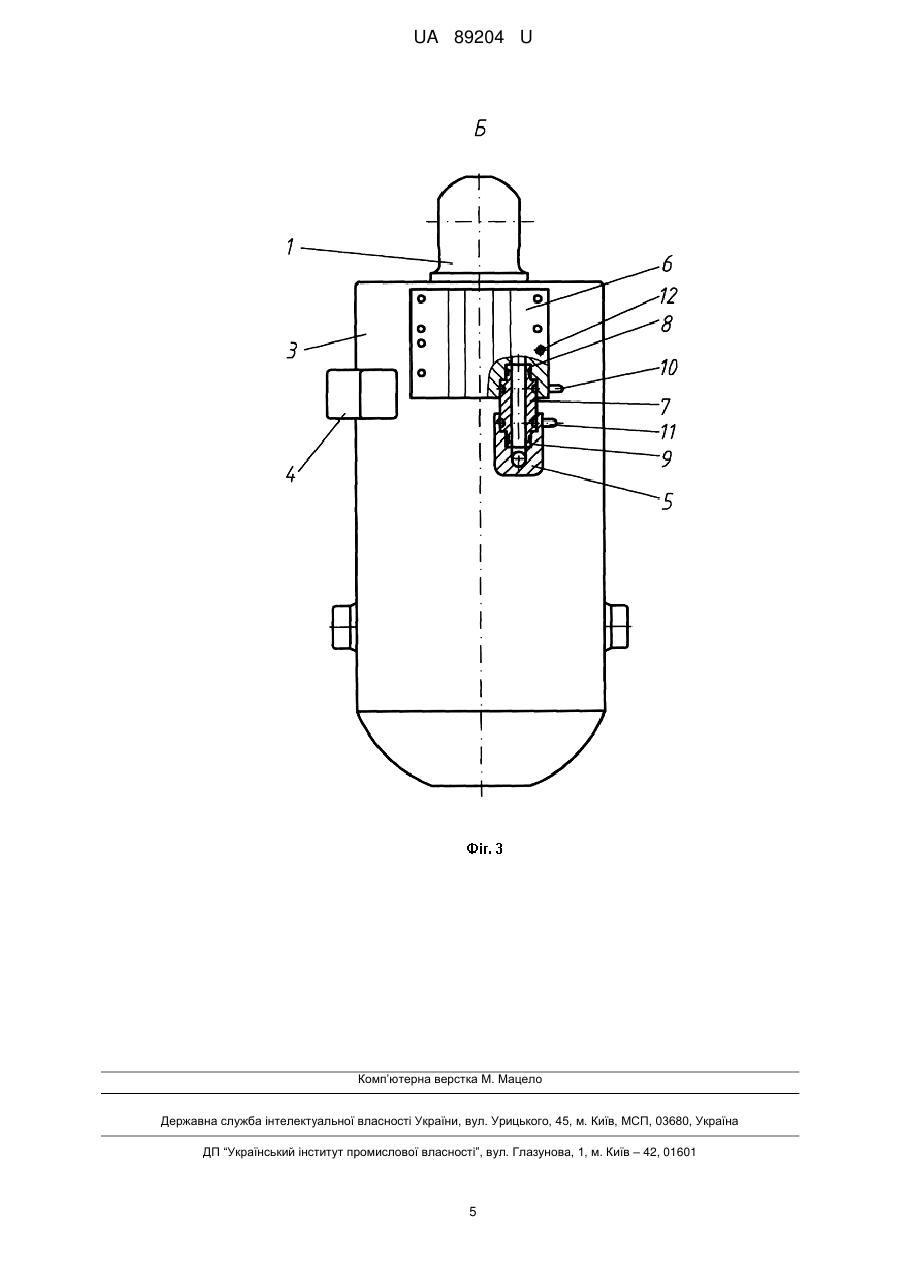

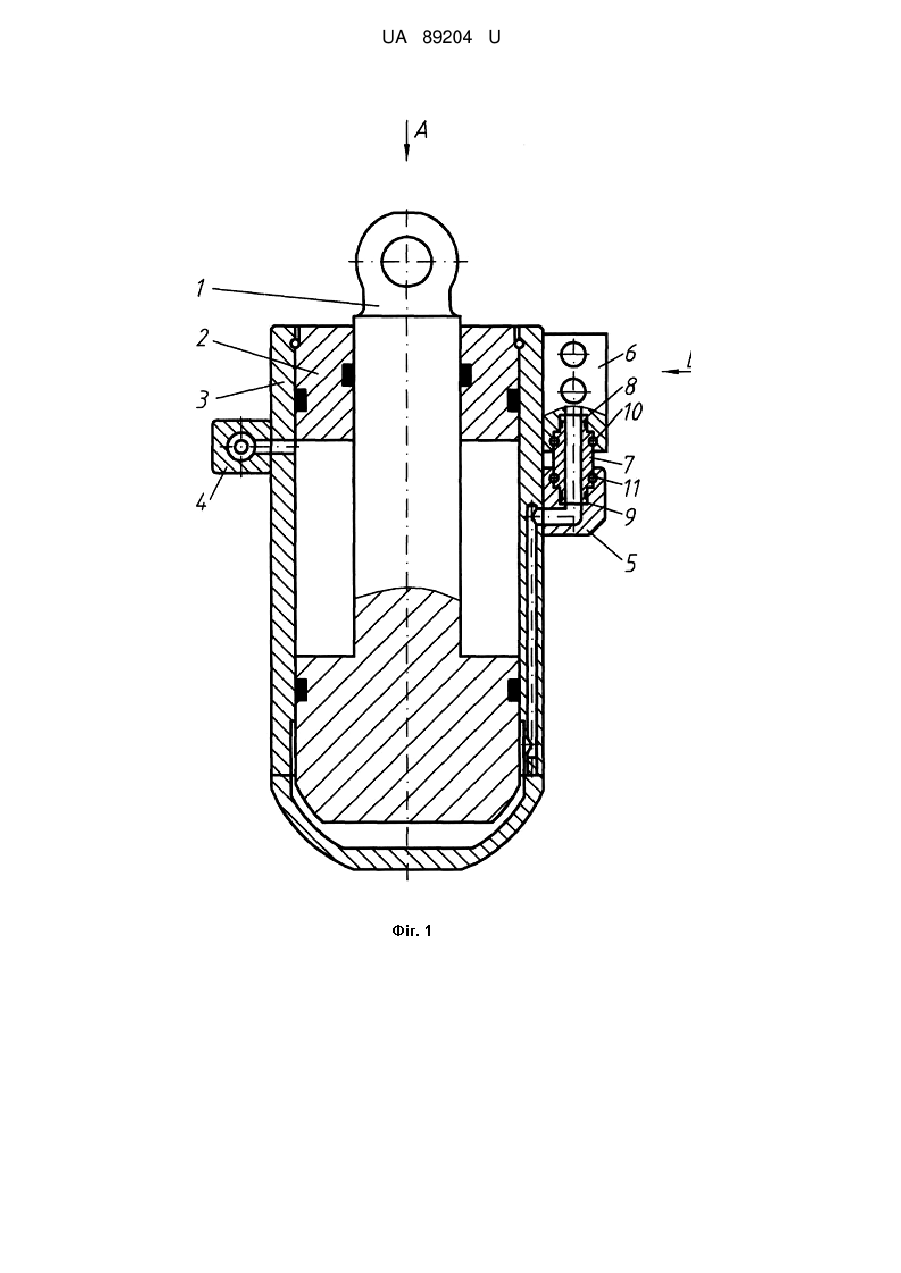

Реферат: Гідростояк секції механізованого кріплення включає шток, грундбуксу та циліндр, на якому розміщені бонка підведення рідини в штокову порожнину й кронштейн для підведення рідини в поршневу порожнину, гідроблок з виконаними в ньому гніздами для підведення рідини й кріпильним отвором, зв'язаний із кронштейном за допомогою ніпеля, кінці якого встановлені та зафіксовані від осьового зсуву в отворах гідроблока та кронштейна. В кронштейні виконане гніздо під ніпель, а у гідроблок запресований штифт, вісь якого перпендикулярна осі ніпеля. UA 89204 U (12) UA 89204 U UA 89204 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої справи і може бути використана у механізованому кріпленні очисних та нарізних вибоїв при підземному розробленні корисних копалин. Відомий гідростояк секції механізованого кріплення, що включає шток, грундбуксу та циліндр, на якому розміщені бонка підведення рідини в штокову порожнину та кронштейн для підведення рідини в поршневу порожнину, гідроблок з виконаними в ньому гніздами для підведення рідини та кріпильним отвором, пов'язаний із кронштейном за допомогою ніпеля, кінці якого встановлені й зафіксовані від осьового зсуву в отворах гідроблока та кронштейна (Настанова з експлуатації кріплення механізованого 2КД90.00.00.000 РЭ. Дондніпровуглемаш, Донецьк, 1996. - 49 с), прийнятий як аналог. При цьому вісь кріпильного отвору гідроблока розміщена перпендикулярно осі ніпеля, на циліндрі розміщена накладка з виконаним у ній різьбовим отвором, вісь якого збігається з віссю кріпильного отвору гідроблока, а в різьбовому отворі встановлений болт, що притискає опорну грань гідроблока до накладки на циліндрі. Ця конструкція дозволяє забезпечити функціонування гідростояка в складі секції механізованого кріплення шляхом підведення робочої рідини до гнізд гідроблока, у якому розміщені керуючі клапани. При цьому поршнева порожнина гідростояка зв'язується з гідроблоком через ніпель, що підвищує надійність роботи гідростояка в порівнянні із з'єднанням за допомогою високонапірного рукава. У той же час одним із недоліків зазначеної конструкції є те, що вплив агресивного шахтного середовища може привести до корозії різьбового сполучення, що знижує надійність роботи та погіршує умови обслуговування гідростояка. Інший недолік обумовлений тим, що положення гідроблока визначається декількома просторово розташованими зв'язками: співвісністю отвору гідроблока з ніпелем і отвором у кронштейні, співвісністю кріпильного отвору гідроблока з болтом і різьбовим отвором накладки, загальна вісь яких розміщена перпендикулярно осі ніпеля, а також - збігом опорної грані гідроблока з поверхнею накладки на циліндрі. При цьому відзначимо, що накладка та кронштейн приварені до гідроблока, отже, точність їхнього взаємного розміщення - відносно низька. Внаслідок цього необхідне застосування спеціальних пристосувань (шаблонів) для досягнення необхідної точності взаємного розташування елементів гідростояка та запобігання ушкодженню посадки ніпеля в отворах кронштейна й гідроблока. Це збільшує собівартість виготовлення гідростояка, однак не гарантує відсутність відмов, що виникають, зокрема, внаслідок температурних деформацій при приварюванні накладки й кронштейна. Найбільш близьким до корисної моделі за технічною суттю є гідростояк секції механізованого кріплення, що включає шток, грундбуксу та циліндр, на якому розміщені бонка підведення рідини в штокову порожнину та кронштейн для підведення рідини в поршневу порожнину, гідроблок з виконаними в ньому гніздами для підведення рідини та кріпильним отвором, пов'язаний із кронштейном за допомогою ніпеля, кінці якого встановлені та зафіксовані від осьового зсуву в отворах гідроблока й кронштейна (патент України № 76320 від 17.07.2006 p.), який прийнятий за найближчий аналог. При цьому в кронштейні виконане гніздо, вісь якого паралельна осі ніпеля, вісь кріпильного отвору в гідроблоці виконана паралельно осі ніпеля, а в гнізді кронштейна розміщений штифт, інший кінець якого встановлений у кріпильному отворі гідроблока. У цьому рішенні усувається перший із зазначених недоліків аналога за допомогою заміни нарізного сполучення чековим, і другий з вищевказаних недоліків аналога, обумовлений тим, що положення гідроблока визначається декількома просторово розташованими зв'язками за участю двох деталей, що приварюються до циліндра. Але при цьому з'являється додаткова деталь штифт, що при ремонті може губитися, внаслідок чого гідроблок не буде чітко зафіксований на стійці. В основу корисної моделі поставлено задачу створення гідростояка секції механізованого кріплення, у якій шляхом зміни характеру зв'язків між її елементами забезпечується зниження вартості виготовлення гідростояка та підвищення надійності її роботи. Поставлена задача вирішується за рахунок того, що гідростояк секції механізованого кріплення включає шток, грундбуксу та циліндр, на якому розміщені бонка підведення рідини в штокову порожнину й кронштейн для підведення рідини в поршневу порожнину, гідроблок з виконаними в ньому гніздами для підведення рідини, кріпильним отвором, пов'язаний із кронштейном за допомогою ніпеля, кінці якого встановлені та зафіксовані від осьового зсуву в отворах гідроблока та кронштейна, і отвором під упор, згідно з корисною моделлю, у гідроблок запресований упор, вісь якого перпендикулярна осі ніпеля, зовнішня поверхня в гідроблоці виконана паралельно осям ніпеля та циліндра. При цьому з'єднання штифта з гідроблоком різьбове. 1 UA 89204 U 5 10 15 20 25 У взаємодії з відомими ознаками, відмітні ознаки корисної моделі дозволяють здійснити базування гідроблока за допомогою ніпеля, кінці якого розміщені в отворах гідроблока та кронштейна, і упора, запресованого в гідроблок. Це виключає необхідність використання штифта для з'єднання гідроблока із кронштейном. Спрощується конструкція кронштейна. Підвищується надійність зварного шва між кронштейном і циліндром. Отже, корисна модель дозволяє знизити вартість і трудомісткість виготовлення гідростояка та підвищити надійність його роботи за рахунок спрощення конструкції. На фіг. 1 показаний приклад виконання гідростояка секції механізованого кріплення. На фіг. 2 показаний вид А фіг. 1. На фіг. 3 показаний вид Б фіг. 1. Приклад виконання гідростояка секції механізованого кріплення (див. фіг. 1, 2 і 3) включає шток 1, грундбуксу 2 і циліндр 3, на якому розміщені бонка 4 підведення рідини в штокову порожнину та кронштейн 5 для підведення рідини в поршневу порожнину. Гідроблок 6 з виконаними в ньому гніздами для підведення рідини пов'язаний із кронштейном за допомогою ніпеля 7. Кінці ніпеля встановлені в отворі 8 гідроблока 6 і отворі 9 кронштейна 5 і зафіксовані там за допомогою чекового з'єднання 10 і 11. У гідроблок запресований штифт 12. Таке з'єднання запобігає можливому розгортанню гідроблока щодо циліндра. Робота гідростояка секції механізованого кріплення здійснюється в такий спосіб. Для розсунення гідростояка робоча рідина подається в гідроблок 6 і через ніпель 7 надходить у кронштейн 5, а потім - у поршневу порожнину гідростояка. Для складання гідростояка робоча рідина подається в бонку 4 і через неї - у штокову порожнину гідростояка, при цьому тиск подається й у керуючу порожнину клапана гідроблока 6 для відкриття зливу з поршневої порожнини. Базування гідроблока 6 на циліндрі 3 здійснюється згідно з кронштейном 5, у якому розміщений отвір під ніпель 7, та упором 12, при цьому гідроблок з однієї сторони щодо осі ніпеля своєю площиною опирається на циліндр, а з іншого боку - через упор також опирається на циліндр, при цьому запобігає розгортанню гідроблока щодо циліндра. Це дозволяє, у порівнянні із найближчим аналогом, спростити виготовлення та збирання гідростояка, знизити витрати на виготовлення, підвищити зручність в експлуатації та надійність її роботи. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Гідростояк секції механізованого кріплення, що включає шток, грундбуксу та циліндр, на якому розміщені бонка підведення рідини в штокову порожнину й кронштейн для підведення рідини в поршневу порожнину, гідроблок з виконаними в ньому гніздами для підведення рідини й кріпильним отвором, зв'язаний із кронштейном за допомогою ніпеля, кінці якого встановлені та зафіксовані від осьового зсуву в отворах гідроблока та кронштейна, який відрізняється тим, що в кронштейні виконане гніздо під ніпель, а у гідроблок запресований штифт, вісь якого перпендикулярна осі ніпеля. 2. Гідростояк секції механізованого кріплення за п. 1, який відрізняється тим, що з'єднання штифта з гідроблоком різьбове. 2 UA 89204 U 3 UA 89204 U 4 UA 89204 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
