Гідростояк механізованого кріплення

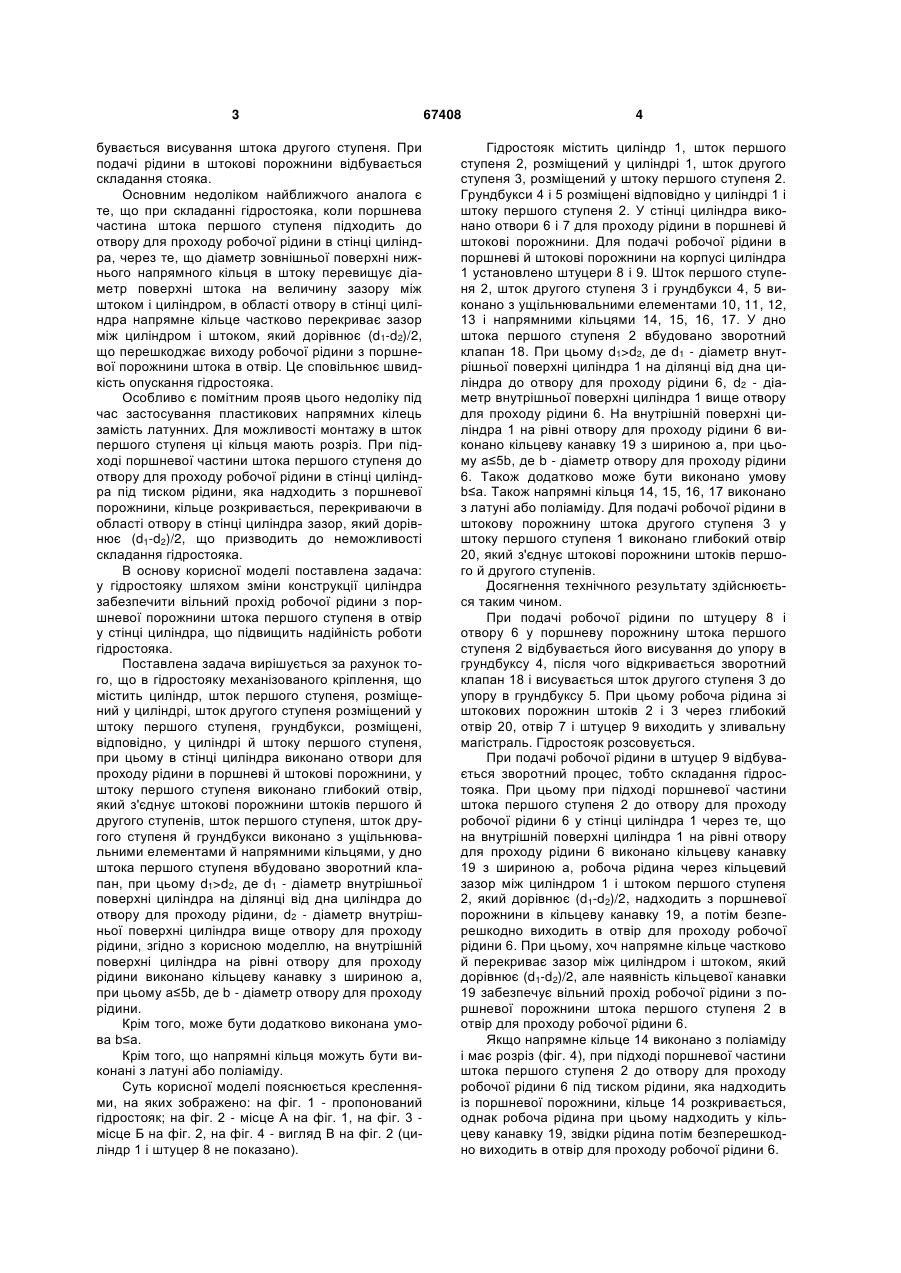

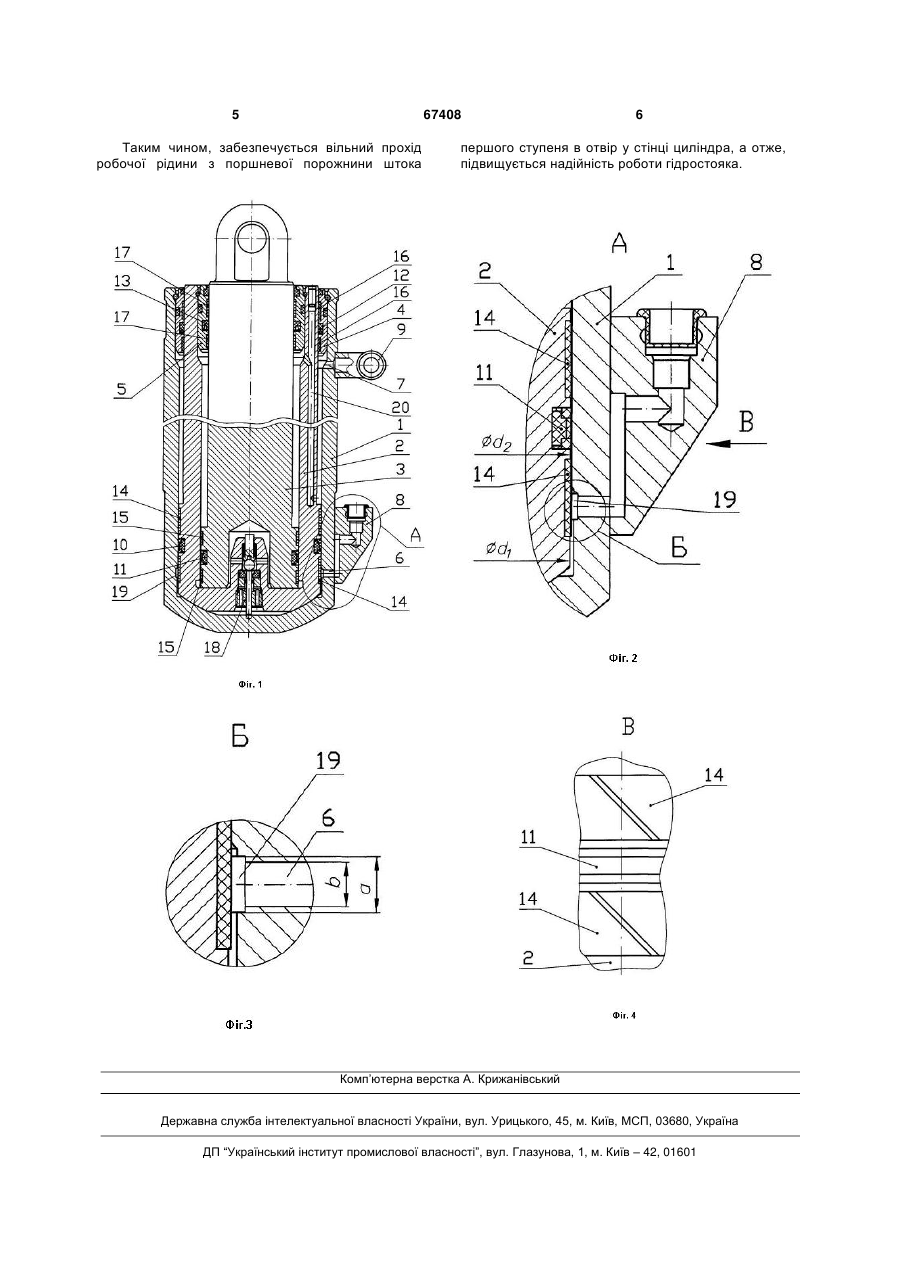

1. Гідростояк механізованого кріплення, що містить циліндр, шток першого ступеня, розміщений у циліндрі, шток другого ступеня, розміщений у штоку першого ступеня, грундбукси, розміщені, відповідно, у циліндрі й штоку першого ступеня, при цьому в стінці циліндра виконано отвори для проходу рідини в поршневі й штокові порожнини, у штоку першого ступеня виконано глибокий отвір, 3 бувається висування штока другого ступеня. При подачі рідини в штокові порожнини відбувається складання стояка. Основним недоліком найближчого аналога є те, що при складанні гідростояка, коли поршнева частина штока першого ступеня підходить до отвору для проходу робочої рідини в стінці циліндра, через те, що діаметр зовнішньої поверхні нижнього напрямного кільця в штоку перевищує діаметр поверхні штока на величину зазору між штоком і циліндром, в області отвору в стінці циліндра напрямне кільце частково перекриває зазор між циліндром і штоком, який дорівнює (d1-d2)/2, що перешкоджає виходу робочої рідини з поршневої порожнини штока в отвір. Це сповільнює швидкість опускання гідростояка. Особливо є помітним прояв цього недоліку під час застосування пластикових напрямних кілець замість латунних. Для можливості монтажу в шток першого ступеня ці кільця мають розріз. При підході поршневої частини штока першого ступеня до отвору для проходу робочої рідини в стінці циліндра під тиском рідини, яка надходить з поршневої порожнини, кільце розкривається, перекриваючи в області отвору в стінці циліндра зазор, який дорівнює (d1-d2)/2, що призводить до неможливості складання гідростояка. В основу корисної моделі поставлена задача: у гідростояку шляхом зміни конструкції циліндра забезпечити вільний прохід робочої рідини з поршневої порожнини штока першого ступеня в отвір у стінці циліндра, що підвищить надійність роботи гідростояка. Поставлена задача вирішується за рахунок того, що в гідростояку механізованого кріплення, що містить циліндр, шток першого ступеня, розміщений у циліндрі, шток другого ступеня розміщений у штоку першого ступеня, грундбукси, розміщені, відповідно, у циліндрі й штоку першого ступеня, при цьому в стінці циліндра виконано отвори для проходу рідини в поршневі й штокові порожнини, у штоку першого ступеня виконано глибокий отвір, який з'єднує штокові порожнини штоків першого й другого ступенів, шток першого ступеня, шток другого ступеня й грундбукси виконано з ущільнювальними елементами й напрямними кільцями, у дно штока першого ступеня вбудовано зворотний клапан, при цьому d1>d2, де d1 - діаметр внутрішньої поверхні циліндра на ділянці від дна циліндра до отвору для проходу рідини, d2 - діаметр внутрішньої поверхні циліндра вище отвору для проходу рідини, згідно з корисною моделлю, на внутрішній поверхні циліндра на рівні отвору для проходу рідини виконано кільцеву канавку з шириною а, при цьому а≤5b, де b - діаметр отвору для проходу рідини. Крім того, може бути додатково виконана умова b≤а. Крім того, що напрямні кільця можуть бути виконані з латуні або поліаміду. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - пропонований гідростояк; на фіг. 2 - місце А на фіг. 1, на фіг. 3 місце Б на фіг. 2, на фіг. 4 - вигляд В на фіг. 2 (циліндр 1 і штуцер 8 не показано). 67408 4 Гідростояк містить циліндр 1, шток першого ступеня 2, розміщений у циліндрі 1, шток другого ступеня 3, розміщений у штоку першого ступеня 2. Грундбукси 4 і 5 розміщені відповідно у циліндрі 1 і штоку першого ступеня 2. У стінці циліндра виконано отвори 6 і 7 для проходу рідини в поршневі й штокові порожнини. Для подачі робочої рідини в поршневі й штокові порожнини на корпусі циліндра 1 установлено штуцери 8 і 9. Шток першого ступеня 2, шток другого ступеня 3 і грундбукси 4, 5 виконано з ущільнювальними елементами 10, 11, 12, 13 і напрямними кільцями 14, 15, 16, 17. У дно штока першого ступеня 2 вбудовано зворотний клапан 18. При цьому d1>d2, де d1 - діаметр внутрішньої поверхні циліндра 1 на ділянці від дна циліндра до отвору для проходу рідини 6, d2 - діаметр внутрішньої поверхні циліндра 1 вище отвору для проходу рідини 6. На внутрішній поверхні циліндра 1 на рівні отвору для проходу рідини 6 виконано кільцеву канавку 19 з шириною а, при цьому а≤5b, де b - діаметр отвору для проходу рідини 6. Також додатково може бути виконано умову b≤а. Також напрямні кільця 14, 15, 16, 17 виконано з латуні або поліаміду. Для подачі робочої рідини в штокову порожнину штока другого ступеня 3 у штоку першого ступеня 1 виконано глибокий отвір 20, який з'єднує штокові порожнини штоків першого й другого ступенів. Досягнення технічного результату здійснюється таким чином. При подачі робочої рідини по штуцеру 8 і отвору 6 у поршневу порожнину штока першого ступеня 2 відбувається його висування до упору в грундбуксу 4, після чого відкривається зворотний клапан 18 і висувається шток другого ступеня 3 до упору в грундбуксу 5. При цьому робоча рідина зі штокових порожнин штоків 2 і 3 через глибокий отвір 20, отвір 7 і штуцер 9 виходить у зливальну магістраль. Гідростояк розсовується. При подачі робочої рідини в штуцер 9 відбувається зворотний процес, тобто складання гідростояка. При цьому при підході поршневої частини штока першого ступеня 2 до отвору для проходу робочої рідини 6 у стінці циліндра 1 через те, що на внутрішній поверхні циліндра 1 на рівні отвору для проходу рідини 6 виконано кільцеву канавку 19 з шириною а, робоча рідина через кільцевий зазор між циліндром 1 і штоком першого ступеня 2, який дорівнює (d1-d2)/2, надходить з поршневої порожнини в кільцеву канавку 19, а потім безперешкодно виходить в отвір для проходу робочої рідини 6. При цьому, хоч напрямне кільце частково й перекриває зазор між циліндром і штоком, який дорівнює (d1-d2)/2, але наявність кільцевої канавки 19 забезпечує вільний прохід робочої рідини з поршневої порожнини штока першого ступеня 2 в отвір для проходу робочої рідини 6. Якщо напрямне кільце 14 виконано з поліаміду і має розріз (фіг. 4), при підході поршневої частини штока першого ступеня 2 до отвору для проходу робочої рідини 6 під тиском рідини, яка надходить із поршневої порожнини, кільце 14 розкривається, однак робоча рідина при цьому надходить у кільцеву канавку 19, звідки рідина потім безперешкодно виходить в отвір для проходу робочої рідини 6. 5 67408 Таким чином, забезпечується вільний прохід робочої рідини з поршневої порожнини штока 6 першого ступеня в отвір у стінці циліндра, а отже, підвищується надійність роботи гідростояка. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
