Пристрій для випробування кільцевих зразків розтягуванням

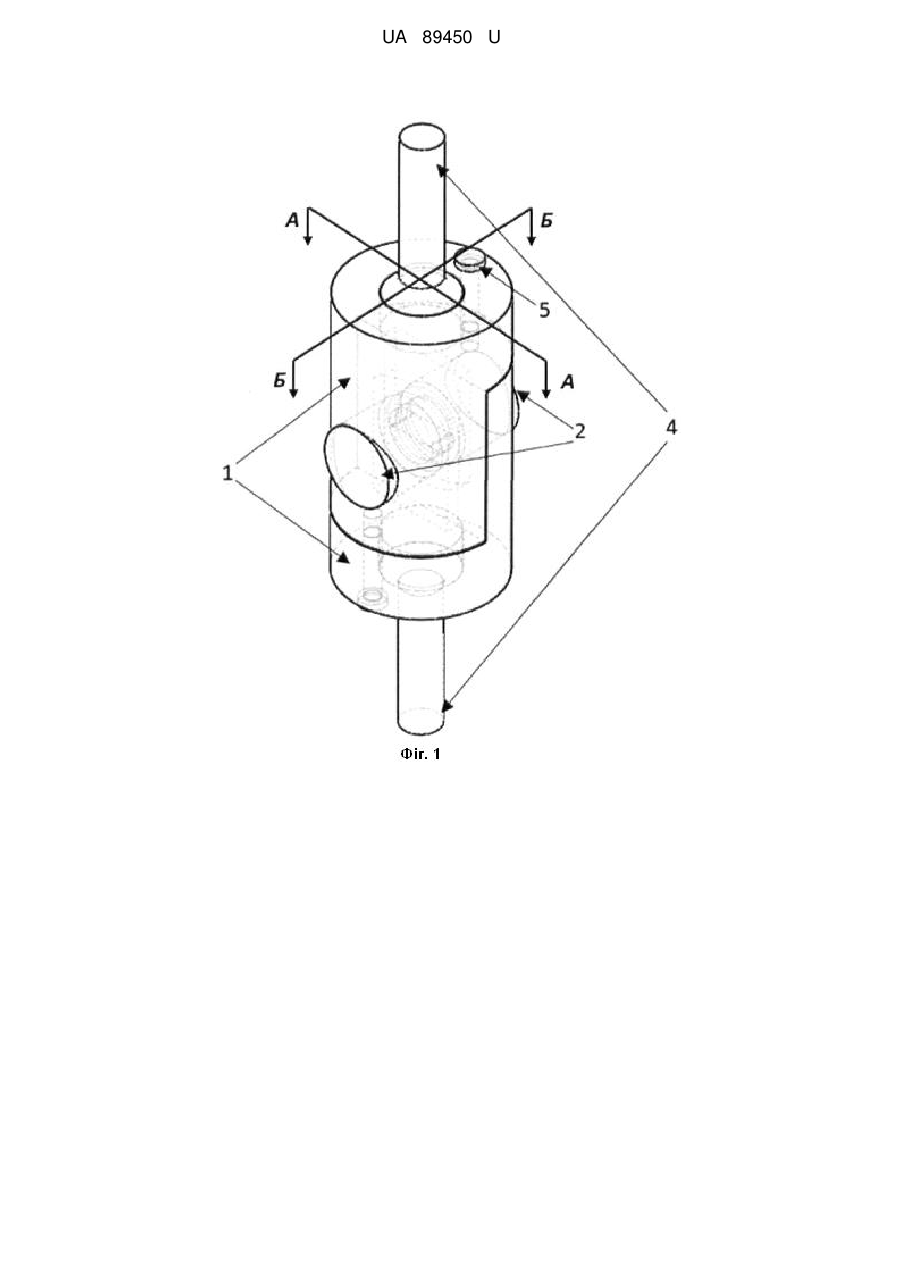

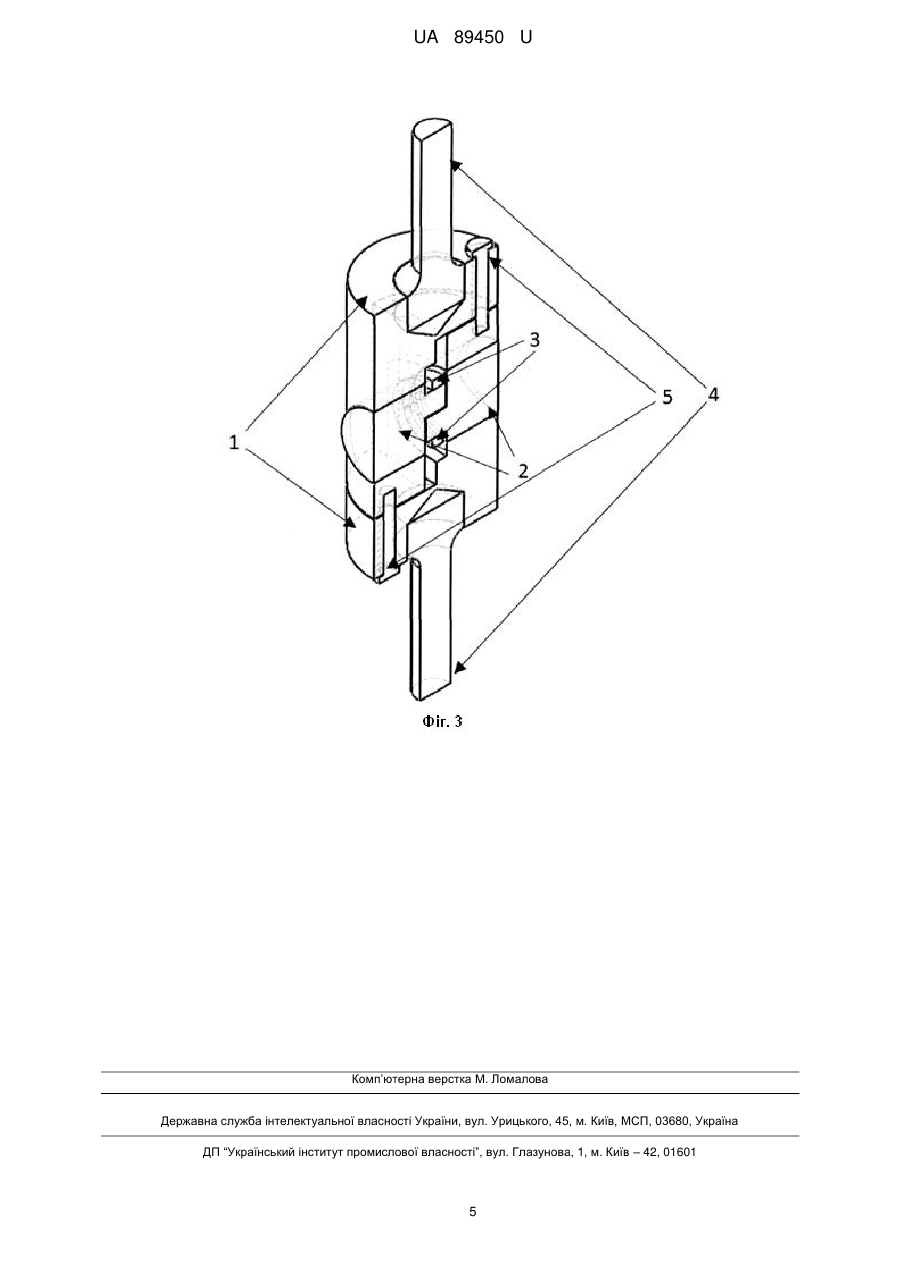

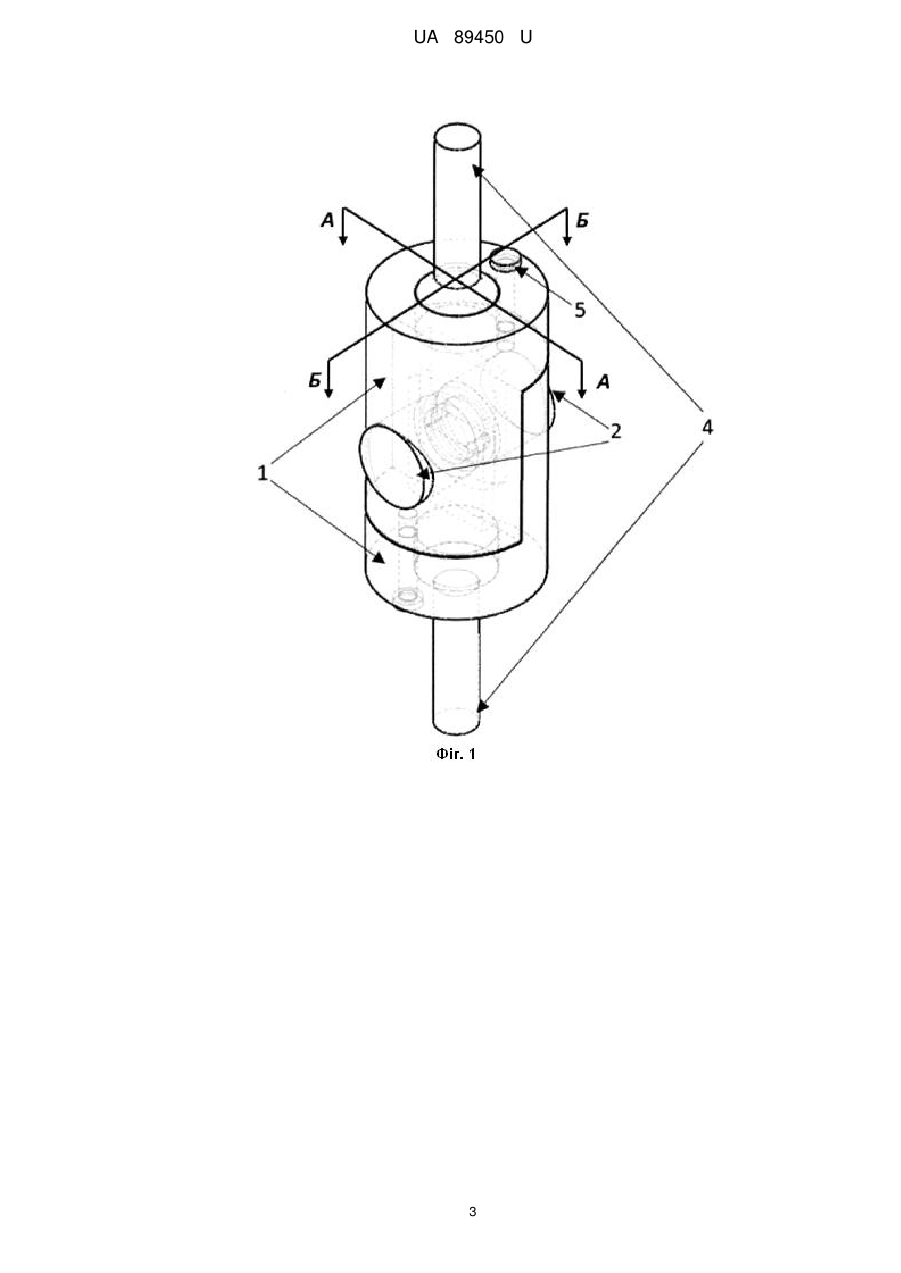

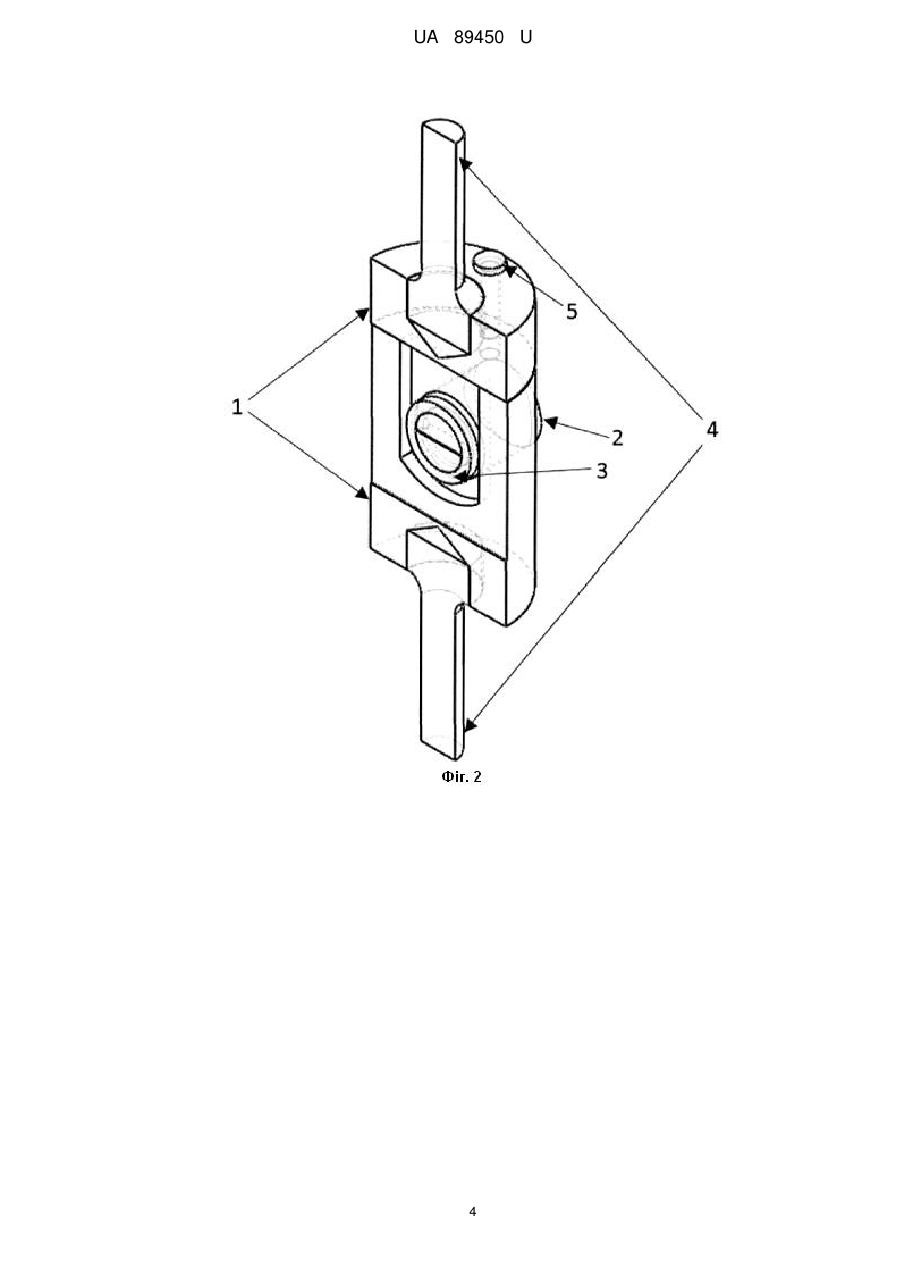

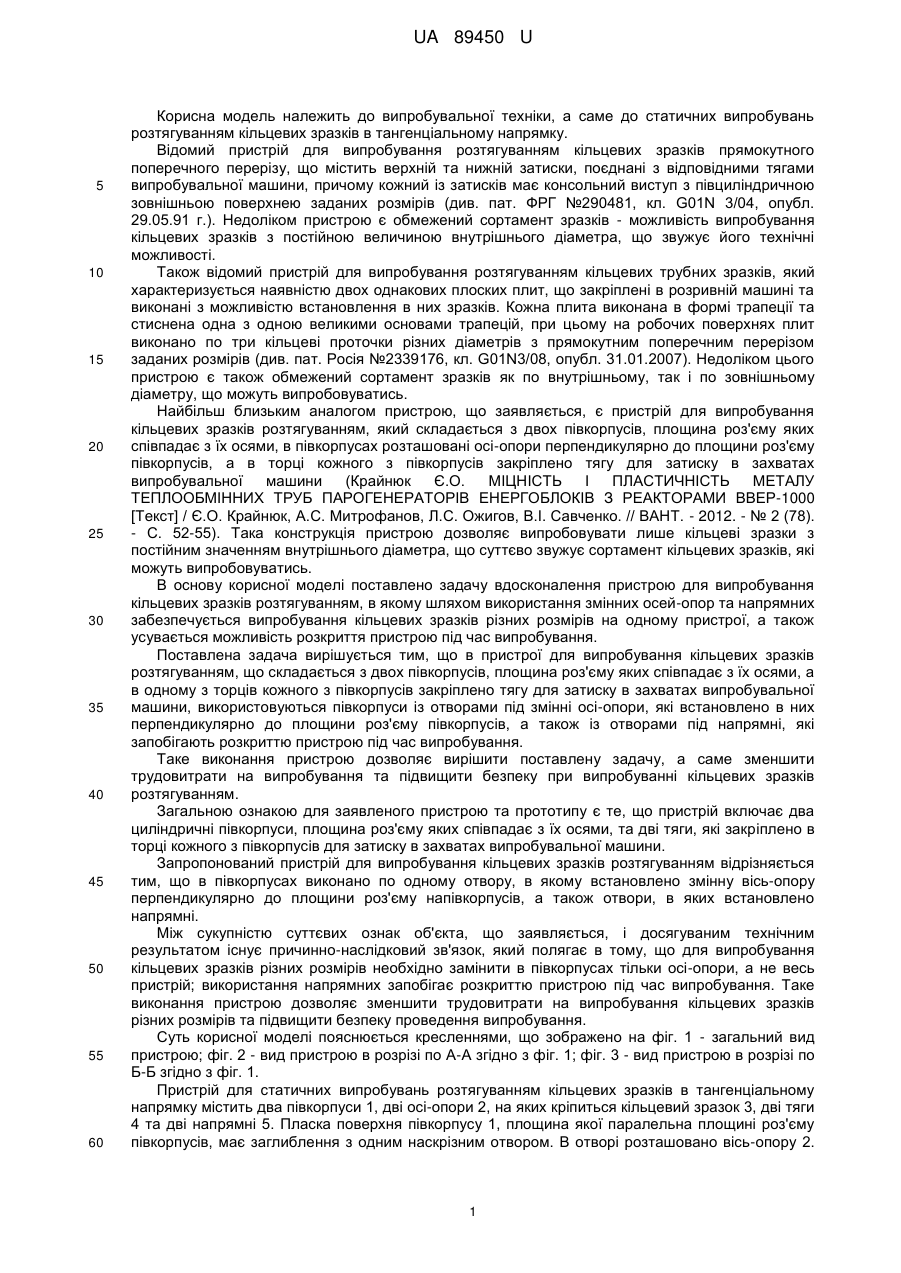

Реферат: Пристрій для випробування кільцевих зразків розтягуванням, що складається з двох циліндричних півкорпусів, площина роз'єму яких співпадає з їх осями, а в одному з торців кожного з півкорпусів закріплено тягу для затиску в захватах випробувальної машини. В півкорпусах розташовані змінні осі-опори перпендикулярно до площини роз'єму півкорпусів. UA 89450 U (12) UA 89450 U UA 89450 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до випробувальної техніки, а саме до статичних випробувань розтягуванням кільцевих зразків в тангенціальному напрямку. Відомий пристрій для випробування розтягуванням кільцевих зразків прямокутного поперечного перерізу, що містить верхній та нижній затиски, поєднані з відповідними тягами випробувальної машини, причому кожний із затисків має консольний виступ з півциліндричною зовнішньою поверхнею заданих розмірів (див. пат. ФРГ №290481, кл. G01N 3/04, опубл. 29.05.91 г.). Недоліком пристрою є обмежений сортамент зразків - можливість випробування кільцевих зразків з постійною величиною внутрішнього діаметра, що звужує його технічні можливості. Також відомий пристрій для випробування розтягуванням кільцевих трубних зразків, який характеризується наявністю двох однакових плоских плит, що закріплені в розривній машині та виконані з можливістю встановлення в них зразків. Кожна плита виконана в формі трапеції та стиснена одна з одною великими основами трапецій, при цьому на робочих поверхнях плит виконано по три кільцеві проточки різних діаметрів з прямокутним поперечним перерізом заданих розмірів (див. пат. Росія №2339176, кл. G01N3/08, опубл. 31.01.2007). Недоліком цього пристрою є також обмежений сортамент зразків як по внутрішньому, так і по зовнішньому діаметру, що можуть випробовуватись. Найбільш близьким аналогом пристрою, що заявляється, є пристрій для випробування кільцевих зразків розтягуванням, який складається з двох півкорпусів, площина роз'єму яких співпадає з їх осями, в півкорпусах розташовані осі-опори перпендикулярно до площини роз'єму півкорпусів, а в торці кожного з півкорпусів закріплено тягу для затиску в захватах випробувальної машини (Крайнюк Є.О. МІЦНІСТЬ І ПЛАСТИЧНІСТЬ МЕТАЛУ ТЕПЛООБМІННИХ ТРУБ ПАРОГЕНЕРАТОРІВ ЕНЕРГОБЛОКІВ З РЕАКТОРАМИ ВВЕР-1000 [Текст] / Є.О. Крайнюк, А.С. Митрофанов, Л.С. Ожигов, B.I. Савченко. // ВАНТ. - 2012. - № 2 (78). - С. 52-55). Така конструкція пристрою дозволяє випробовувати лише кільцеві зразки з постійним значенням внутрішнього діаметра, що суттєво звужує сортамент кільцевих зразків, які можуть випробовуватись. В основу корисної моделі поставлено задачу вдосконалення пристрою для випробування кільцевих зразків розтягуванням, в якому шляхом використання змінних осей-опор та напрямних забезпечується випробування кільцевих зразків різних розмірів на одному пристрої, а також усувається можливість розкриття пристрою під час випробування. Поставлена задача вирішується тим, що в пристрої для випробування кільцевих зразків розтягуванням, що складається з двох півкорпусів, площина роз'єму яких співпадає з їх осями, а в одному з торців кожного з півкорпусів закріплено тягу для затиску в захватах випробувальної машини, використовуються півкорпуси із отворами під змінні осі-опори, які встановлено в них перпендикулярно до площини роз'єму півкорпусів, а також із отворами під напрямні, які запобігають розкриттю пристрою під час випробування. Таке виконання пристрою дозволяє вирішити поставлену задачу, а саме зменшити трудовитрати на випробування та підвищити безпеку при випробуванні кільцевих зразків розтягуванням. Загальною ознакою для заявленого пристрою та прототипу є те, що пристрій включає два циліндричні півкорпуси, площина роз'єму яких співпадає з їх осями, та дві тяги, які закріплено в торці кожного з півкорпусів для затиску в захватах випробувальної машини. Запропонований пристрій для випробування кільцевих зразків розтягуванням відрізняється тим, що в півкорпусах виконано по одному отвору, в якому встановлено змінну вісь-опору перпендикулярно до площини роз'єму напівкорпусів, а також отвори, в яких встановлено напрямні. Між сукупністю суттєвих ознак об'єкта, що заявляється, і досягуваним технічним результатом існує причинно-наслідковий зв'язок, який полягає в тому, що для випробування кільцевих зразків різних розмірів необхідно замінити в півкорпусах тільки осі-опори, а не весь пристрій; використання напрямних запобігає розкриттю пристрою під час випробування. Таке виконання пристрою дозволяє зменшити трудовитрати на випробування кільцевих зразків різних розмірів та підвищити безпеку проведення випробування. Суть корисної моделі пояснюється кресленнями, що зображено на фіг. 1 - загальний вид пристрою; фіг. 2 - вид пристрою в розрізі по А-А згідно з фіг. 1; фіг. 3 - вид пристрою в розрізі по Б-Б згідно з фіг. 1. Пристрій для статичних випробувань розтягуванням кільцевих зразків в тангенціальному напрямку містить два півкорпуси 1, дві осі-опори 2, на яких кріпиться кільцевий зразок 3, дві тяги 4 та дві напрямні 5. Пласка поверхня півкорпусу 1, площина якої паралельна площині роз'єму півкорпусів, має заглиблення з одним наскрізним отвором. В отворі розташовано вісь-опору 2. 1 UA 89450 U 5 10 15 20 25 Кільцевий зразок 3 розташовано на поверхнях осей-опор 2. Тяги 4 закріплено в центральних глухих отворах в торцях циліндричної ділянки півкорпусів 1. Кожна з двох напрямних 5 розташована в двох концентричних отворах паралельних площині роз'єму півкорпусів 1. Один з концентричних отворів виконано наскрізним на торці циліндричної ділянки півкорпусу 1, а інший - глухим на торці півциліндричної ділянки півкорпусу 1. Пристрій для випробування кільцевих зразків розтягуванням застосовується наступним чином. В центральний глухий отвір в торці циліндричної ділянки одного з півкорпусів 1 закріплюється тяга 4. Потім ця тяга в зборі з півкорпусом 1 затискається в верхньому захваті випробувальної машини. В наскрізний отвір на пласкій поверхні півкорпусу 1 встановлюється вісь-опора 2. Далі кільцевий зразок 3 розташовується своєю внутрішньою поверхнею на осіопорі 2. Інша тяга 4 закріплюється в центральний глухий отвір в торці циліндричної ділянки другого півкорпусу 1. В наскрізний отвір на пласкій поверхні зазначеного півкорпусу 1 встановлюється вісь-опора 2. Потім півкорпус 1 віссю-опорою 2 розташовується на внутрішній поверхні кільцевого зразка 3, а тягою 4 затискається в нижньому захваті випробувальної машини. Для запобігання розкриттю пристрою під час випробування у відповідні отвори півкорпусів 1 встановлюються напрямні 5. Далі проводиться статичне випробування розтягуванням кільцевого зразка 3 в тангенціальному напрямку. Захвати випробувальної машини рухаються у протилежних напрямках, передаючи прикладену до них силу на внутрішню поверхню кільцевого зразка 3 через осі-опори 2, створюючи тим самим в кільцевому зразку 3 розтягуючі тангенціальні напруження. При досягненні певної величини цих напружень кільцевий зразок 3 руйнується, а випробування вважається завершеним. Запропонований пристрій може бути використаний для виконання наукових досліджень та при проведенні лабораторних робіт у вищих навчальних закладах з курсу "Механічні властивості металів та опір деформації". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Пристрій для випробування кільцевих зразків розтягуванням, що складається з двох циліндричних півкорпусів, площина роз'єму яких співпадає з їх осями, а в одному з торців кожного з півкорпусів закріплено тягу для затиску в захватах випробувальної машини, який відрізняється тим, що в півкорпусах розташовані змінні осі-опори перпендикулярно до площини роз'єму півкорпусів. 2. Пристрій за п. 1, який відрізняється тим, що в півкорпусах розташовані напрямні, які запобігають переміщенню півкорпусів у площині, що перпендикулярна осі розтягування під час випробування. 2 UA 89450 U 3 UA 89450 U 4 UA 89450 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
