Пристрій для деформування дроту перед волочінням

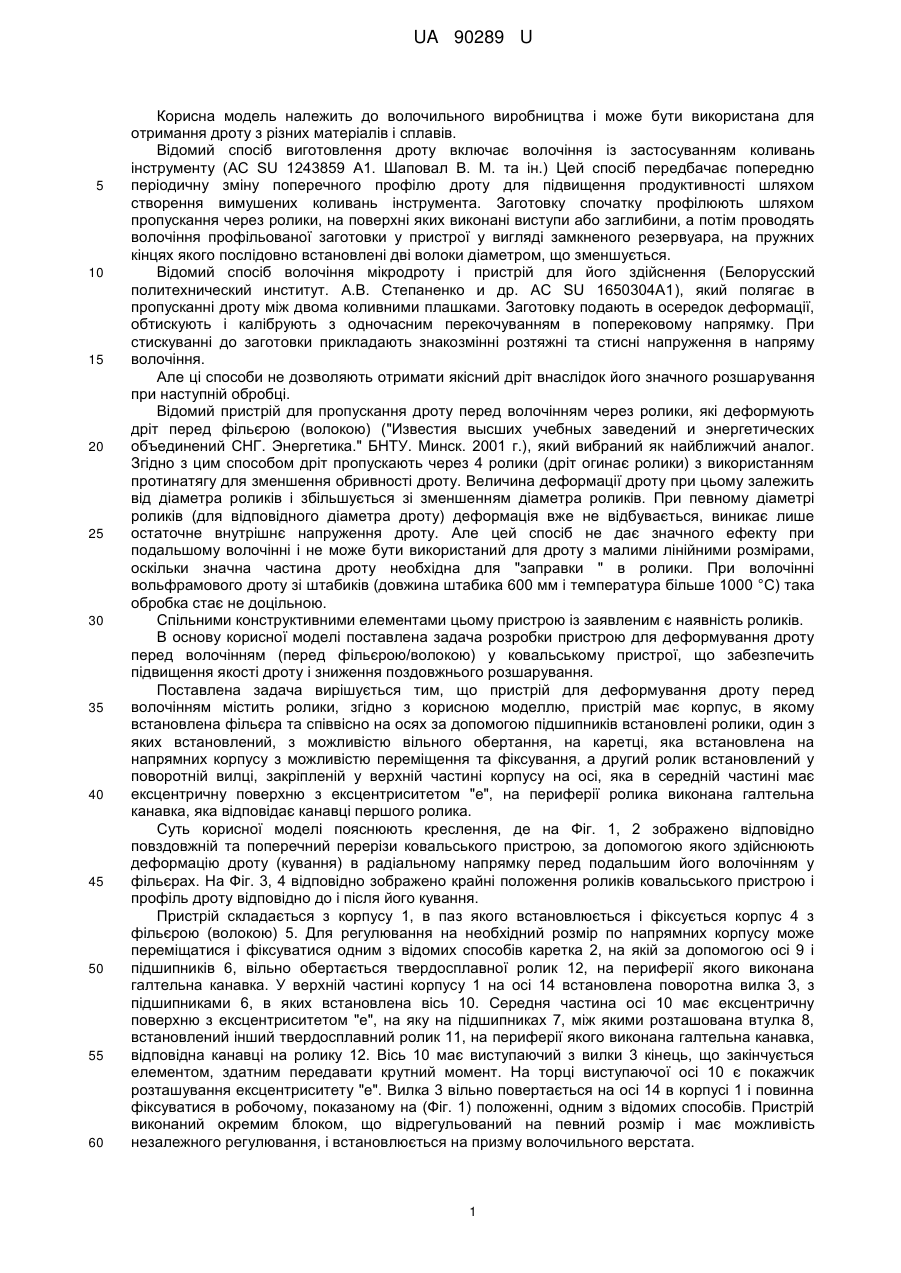

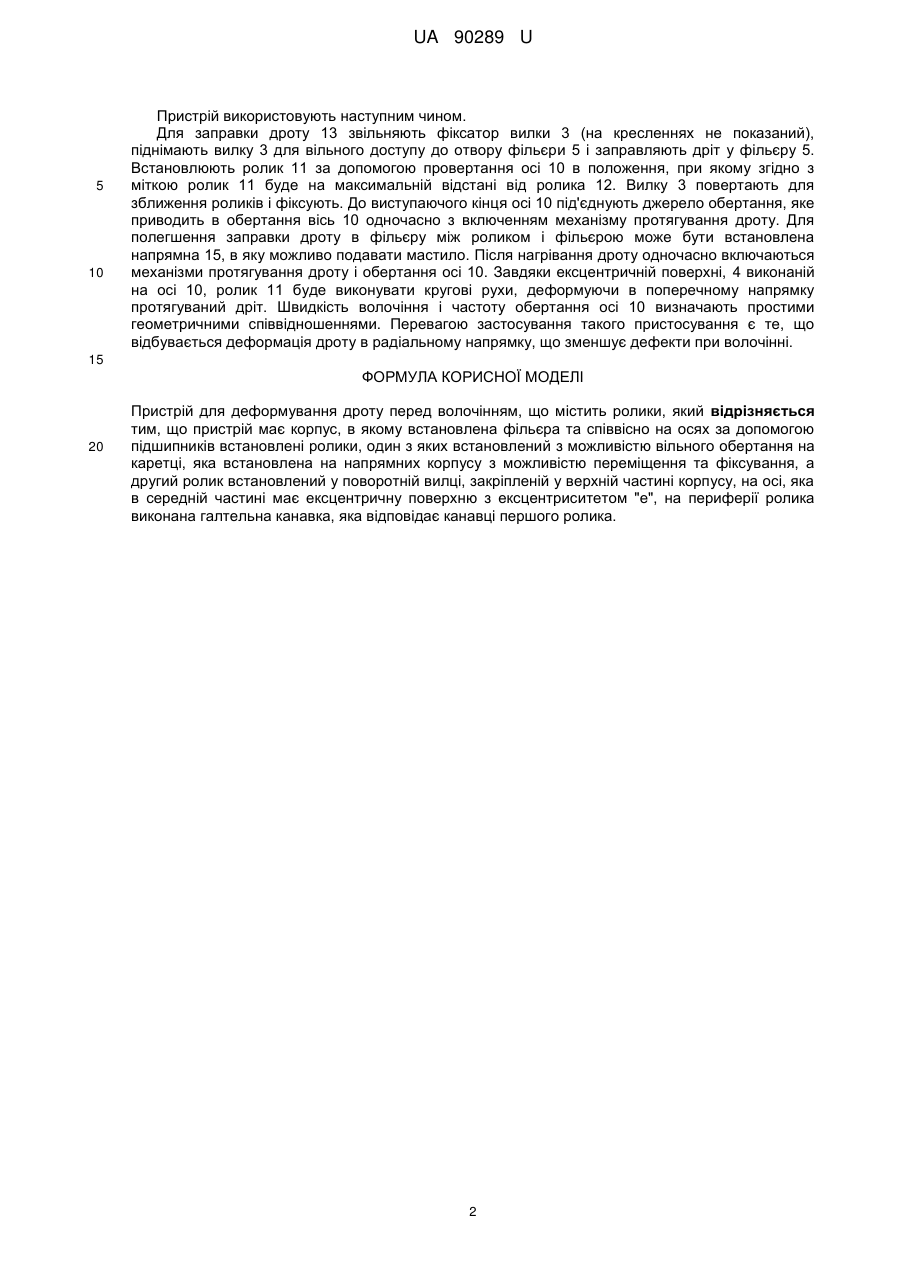

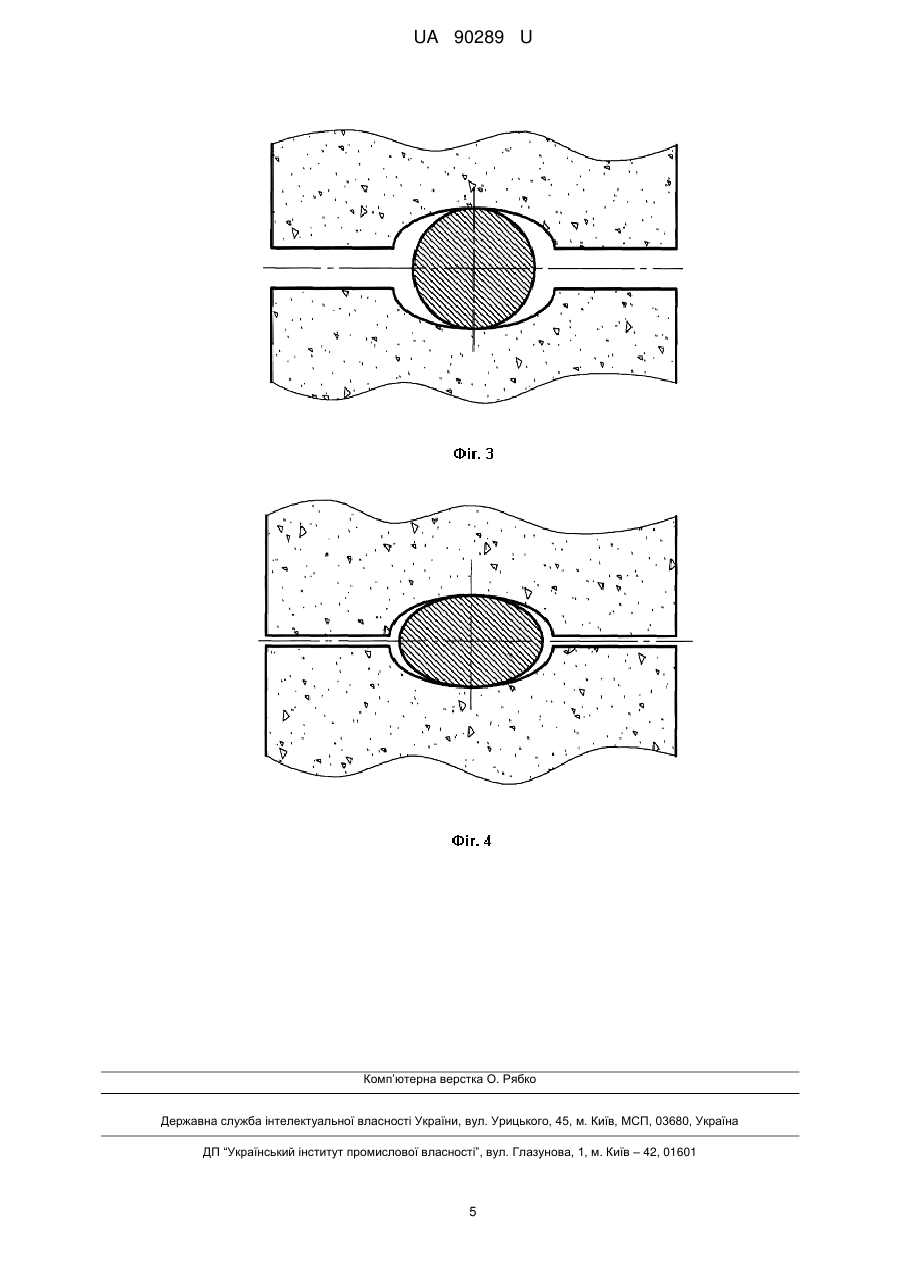

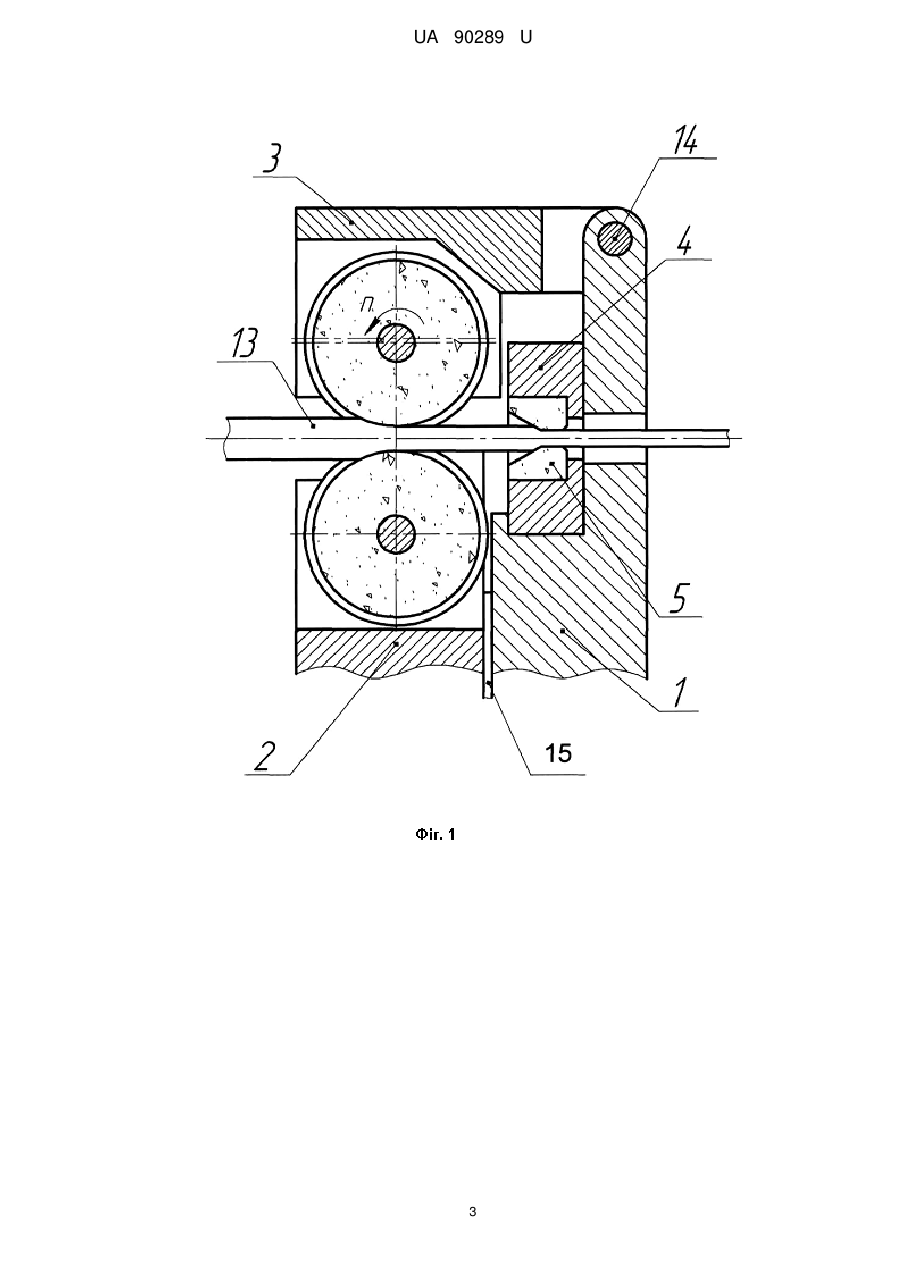

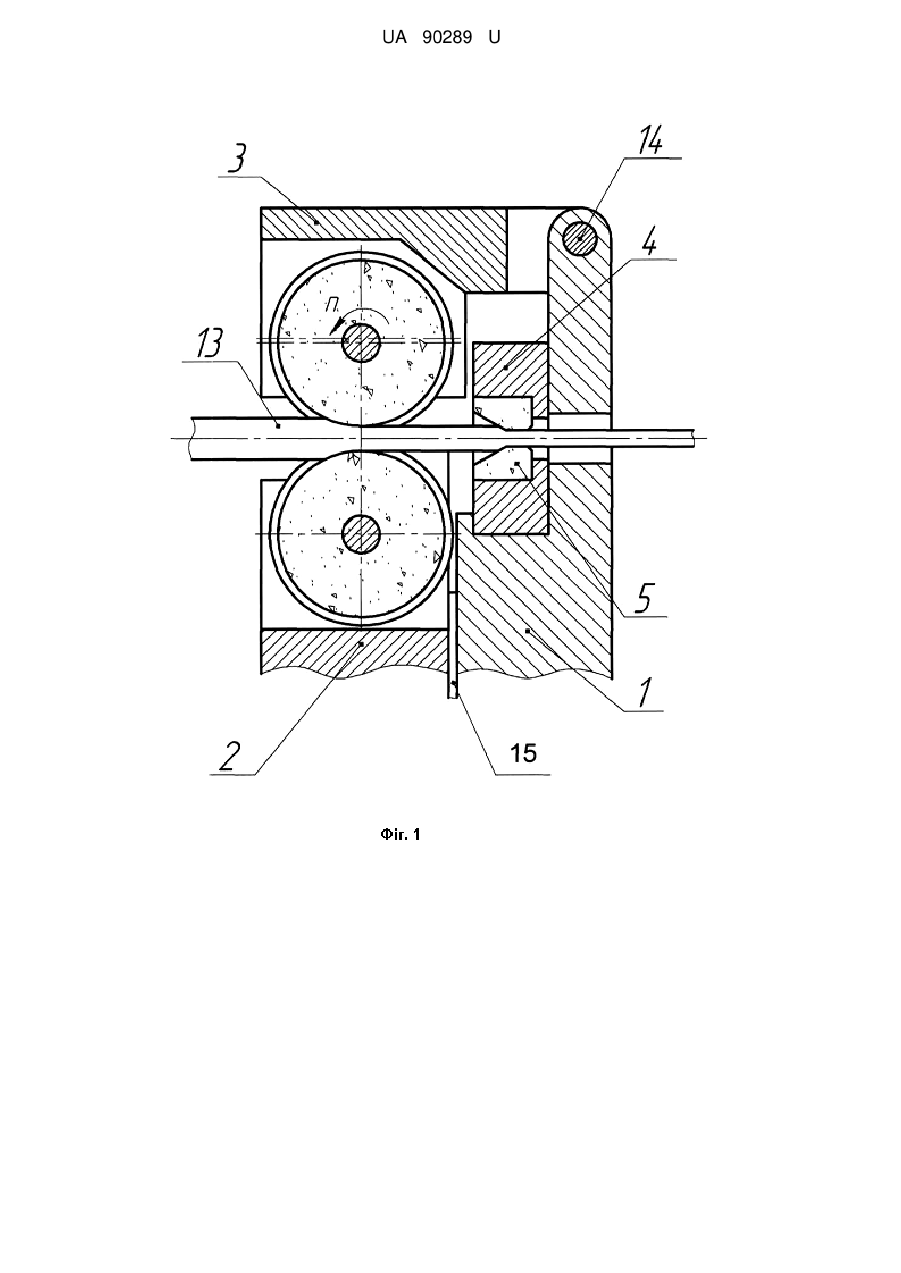

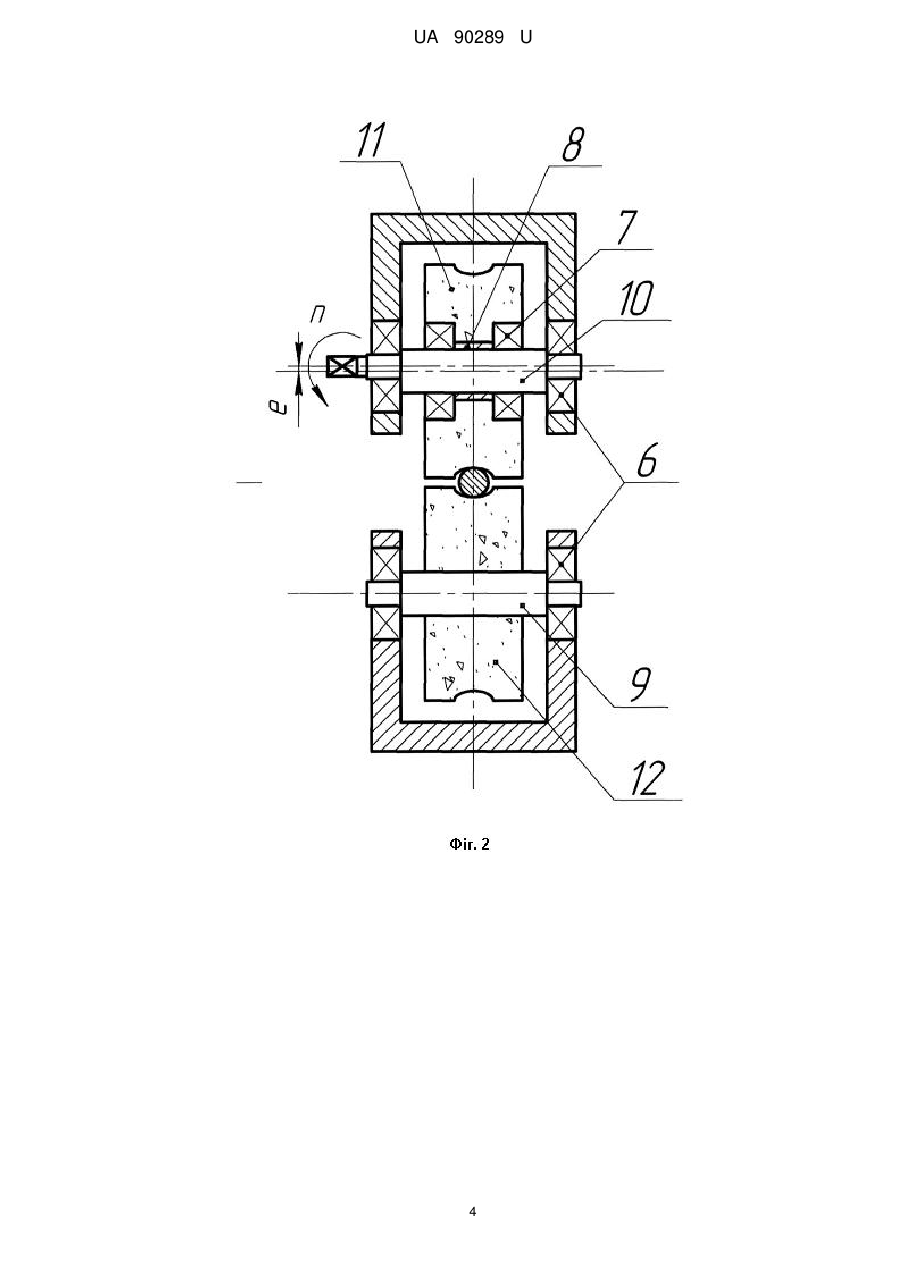

Реферат: UA 90289 U UA 90289 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до волочильного виробництва і може бути використана для отримання дроту з різних матеріалів і сплавів. Відомий спосіб виготовлення дроту включає волочіння із застосуванням коливань інструменту (AC SU 1243859 А1. Шаповал В. М. та ін.) Цей спосіб передбачає попередню періодичну зміну поперечного профілю дроту для підвищення продуктивності шляхом створення вимушених коливань інструмента. Заготовку спочатку профілюють шляхом пропускання через ролики, на поверхні яких виконані виступи або заглибини, а потім проводять волочіння профільованої заготовки у пристрої у вигляді замкненого резервуара, на пружних кінцях якого послідовно встановлені дві волоки діаметром, що зменшується. Відомий спосіб волочіння мікродроту і пристрій для його здійснення (Белорусский политехнический институт. А.В. Степаненко и др. АС SU 1650304A1), який полягає в пропусканні дроту між двома коливними плашками. Заготовку подають в осередок деформації, обтискують і калібрують з одночасним перекочуванням в поперековому напрямку. При стискуванні до заготовки прикладають знакозмінні розтяжні та стисні напруження в напряму волочіння. Але ці способи не дозволяють отримати якісний дріт внаслідок його значного розшарування при наступній обробці. Відомий пристрій для пропускання дроту перед волочінням через ролики, які деформують дріт перед фільєрою (волокою) ("Известия высших учебных заведений и энергетических объединений СНГ. Энергетика." БНТУ. Минск. 2001 г.), який вибраний як найближчий аналог. Згідно з цим способом дріт пропускають через 4 ролики (дріт огинає ролики) з використанням протинатягу для зменшення обривності дроту. Величина деформації дроту при цьому залежить від діаметра роликів і збільшується зі зменшенням діаметра роликів. При певному діаметрі роликів (для відповідного діаметра дроту) деформація вже не відбувається, виникає лише остаточне внутрішнє напруження дроту. Але цей спосіб не дає значного ефекту при подальшому волочінні і не може бути використаний для дроту з малими лінійними розмірами, оскільки значна частина дроту необхідна для "заправки " в ролики. При волочінні вольфрамового дроту зі штабиків (довжина штабика 600 мм і температура більше 1000 °C) така обробка стає не доцільною. Спільними конструктивними елементами цьому пристрою із заявленим є наявність роликів. В основу корисної моделі поставлена задача розробки пристрою для деформування дроту перед волочінням (перед фільєрою/волокою) у ковальському пристрої, що забезпечить підвищення якості дроту і зниження поздовжнього розшарування. Поставлена задача вирішується тим, що пристрій для деформування дроту перед волочінням містить ролики, згідно з корисною моделлю, пристрій має корпус, в якому встановлена фільєра та співвісно на осях за допомогою підшипників встановлені ролики, один з яких встановлений, з можливістю вільного обертання, на каретці, яка встановлена на напрямних корпусу з можливістю переміщення та фіксування, а другий ролик встановлений у поворотній вилці, закріпленій у верхній частині корпусу на осі, яка в середній частині має ексцентричну поверхню з ексцентриситетом "е", на периферії ролика виконана галтельна канавка, яка відповідає канавці першого ролика. Суть корисної моделі пояснюють креслення, де на Фіг. 1, 2 зображено відповідно повздовжній та поперечний перерізи ковальського пристрою, за допомогою якого здійснюють деформацію дроту (кування) в радіальному напрямку перед подальшим його волочінням у фільєрах. На Фіг. 3, 4 відповідно зображено крайні положення роликів ковальського пристрою і профіль дроту відповідно до і після його кування. Пристрій складається з корпусу 1, в паз якого встановлюється і фіксується корпус 4 з фільєрою (волокою) 5. Для регулювання на необхідний розмір по напрямних корпусу може переміщатися і фіксуватися одним з відомих способів каретка 2, на якій за допомогою осі 9 і підшипників 6, вільно обертається твердосплавної ролик 12, на периферії якого виконана галтельна канавка. У верхній частині корпусу 1 на осі 14 встановлена поворотна вилка 3, з підшипниками 6, в яких встановлена вісь 10. Середня частина осі 10 має ексцентричну поверхню з ексцентриситетом "е", на яку на підшипниках 7, між якими розташована втулка 8, встановлений інший твердосплавний ролик 11, на периферії якого виконана галтельна канавка, відповідна канавці на ролику 12. Вісь 10 має виступаючий з вилки 3 кінець, що закінчується елементом, здатним передавати крутний момент. На торці виступаючої осі 10 є покажчик розташування ексцентриситету "е". Вилка 3 вільно повертається на осі 14 в корпусі 1 і повинна фіксуватися в робочому, показаному на (Фіг. 1) положенні, одним з відомих способів. Пристрій виконаний окремим блоком, що відрегульований на певний розмір і має можливість незалежного регулювання, і встановлюється на призму волочильного верстата. 1 UA 90289 U 5 10 Пристрій використовують наступним чином. Для заправки дроту 13 звільняють фіксатор вилки 3 (на кресленнях не показаний), піднімають вилку 3 для вільного доступу до отвору фільєри 5 і заправляють дріт у фільєру 5. Встановлюють ролик 11 за допомогою провертання осі 10 в положення, при якому згідно з міткою ролик 11 буде на максимальній відстані від ролика 12. Вилку 3 повертають для зближення роликів і фіксують. До виступаючого кінця осі 10 під'єднують джерело обертання, яке приводить в обертання вісь 10 одночасно з включенням механізму протягування дроту. Для полегшення заправки дроту в фільєру між роликом і фільєрою може бути встановлена напрямна 15, в яку можливо подавати мастило. Після нагрівання дроту одночасно включаються механізми протягування дроту і обертання осі 10. Завдяки ексцентричній поверхні, 4 виконаній на осі 10, ролик 11 буде виконувати кругові рухи, деформуючи в поперечному напрямку протягуваний дріт. Швидкість волочіння і частоту обертання осі 10 визначають простими геометричними співвідношеннями. Перевагою застосування такого пристосування є те, що відбувається деформація дроту в радіальному напрямку, що зменшує дефекти при волочінні. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для деформування дроту перед волочінням, що містить ролики, який відрізняється тим, що пристрій має корпус, в якому встановлена фільєра та співвісно на осях за допомогою підшипників встановлені ролики, один з яких встановлений з можливістю вільного обертання на каретці, яка встановлена на напрямних корпусу з можливістю переміщення та фіксування, а другий ролик встановлений у поворотній вилці, закріпленій у верхній частині корпусу, на осі, яка в середній частині має ексцентричну поверхню з ексцентриситетом "е", на периферії ролика виконана галтельна канавка, яка відповідає канавці першого ролика. 2 UA 90289 U 3 UA 90289 U 4 UA 90289 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
