Зимня підкова для коней л-2
Номер патенту: 90635
Опубліковано: 10.06.2014
Автори: Луценко Марія Вікторівна, Тарасенко Олексій Олексійович, Петрушко Миколай Петрович
Формула / Реферат

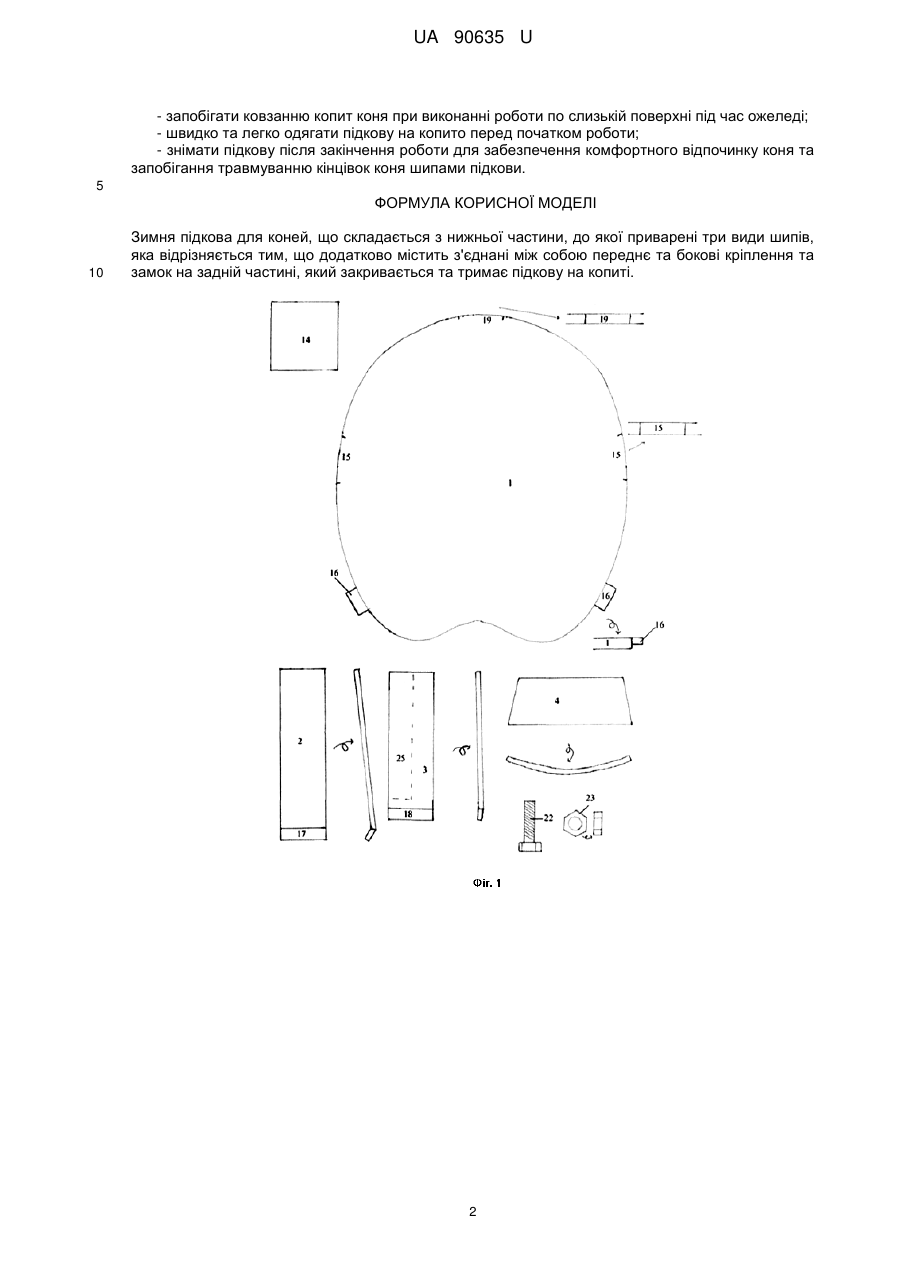

Зимня підкова для коней, що складається з нижньої частини, до якої приварені три види шипів, яка відрізняється тим, що додатково містить з'єднані між собою переднє та бокові кріплення та замок на задній частині, який закривається та тримає підкову на копиті.
Текст

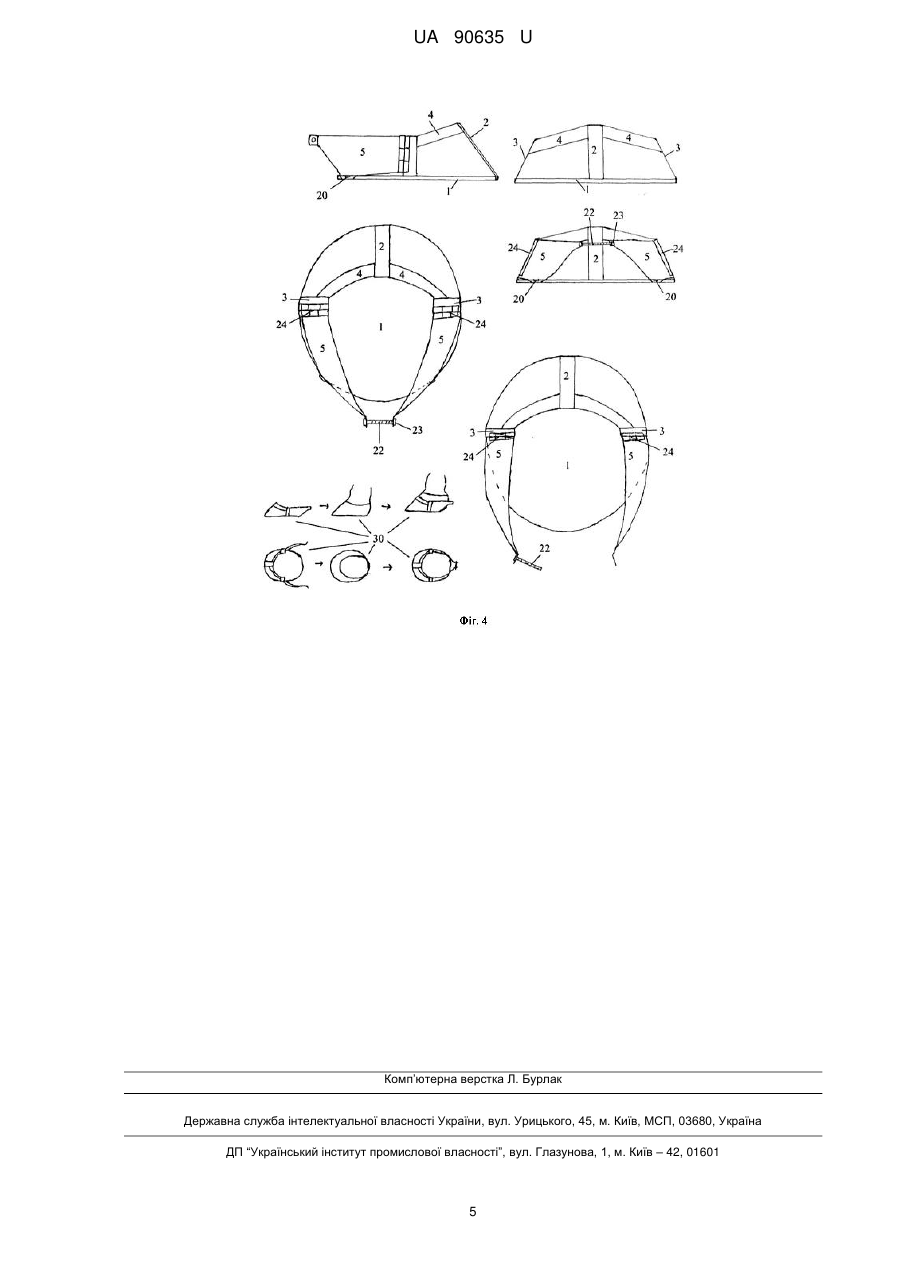

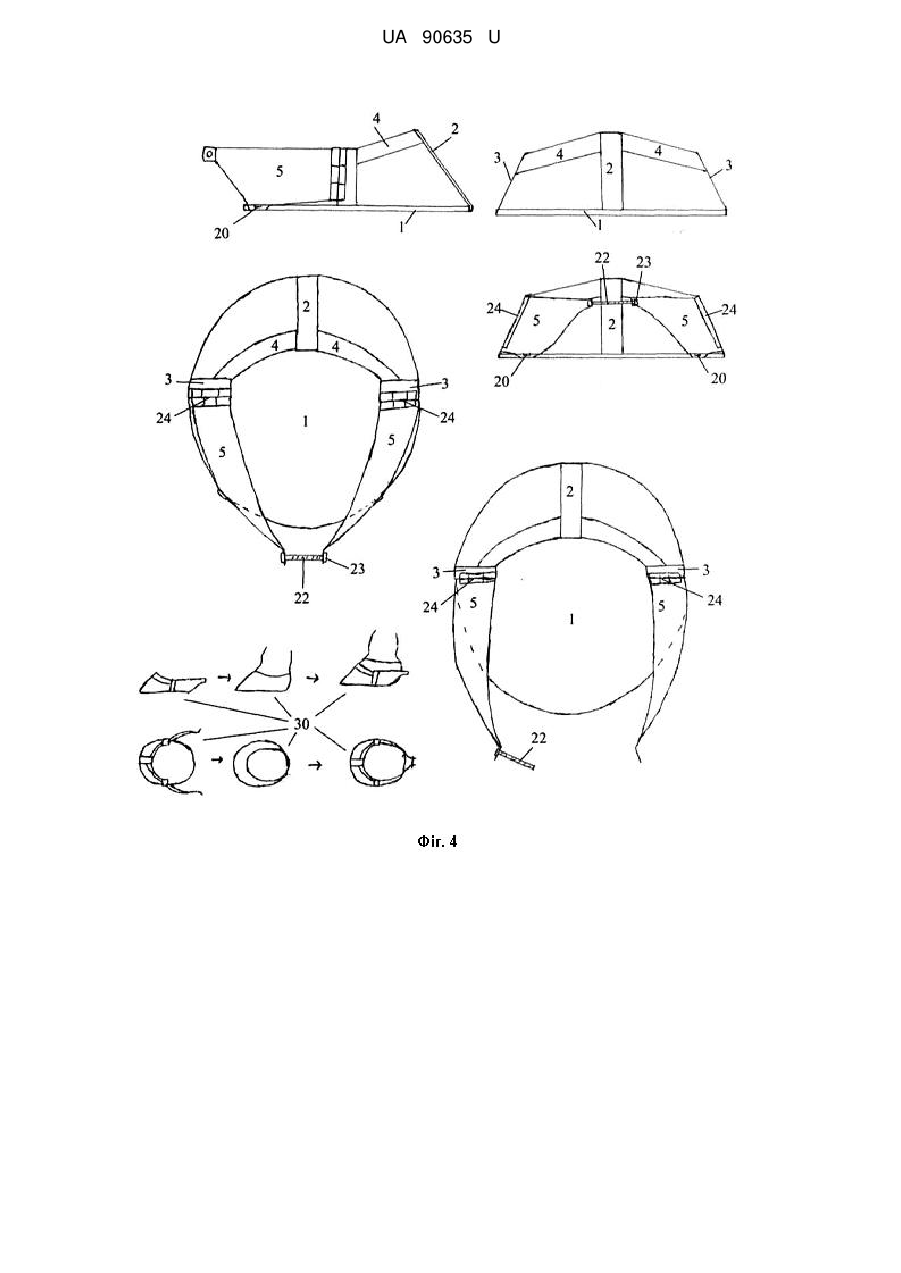

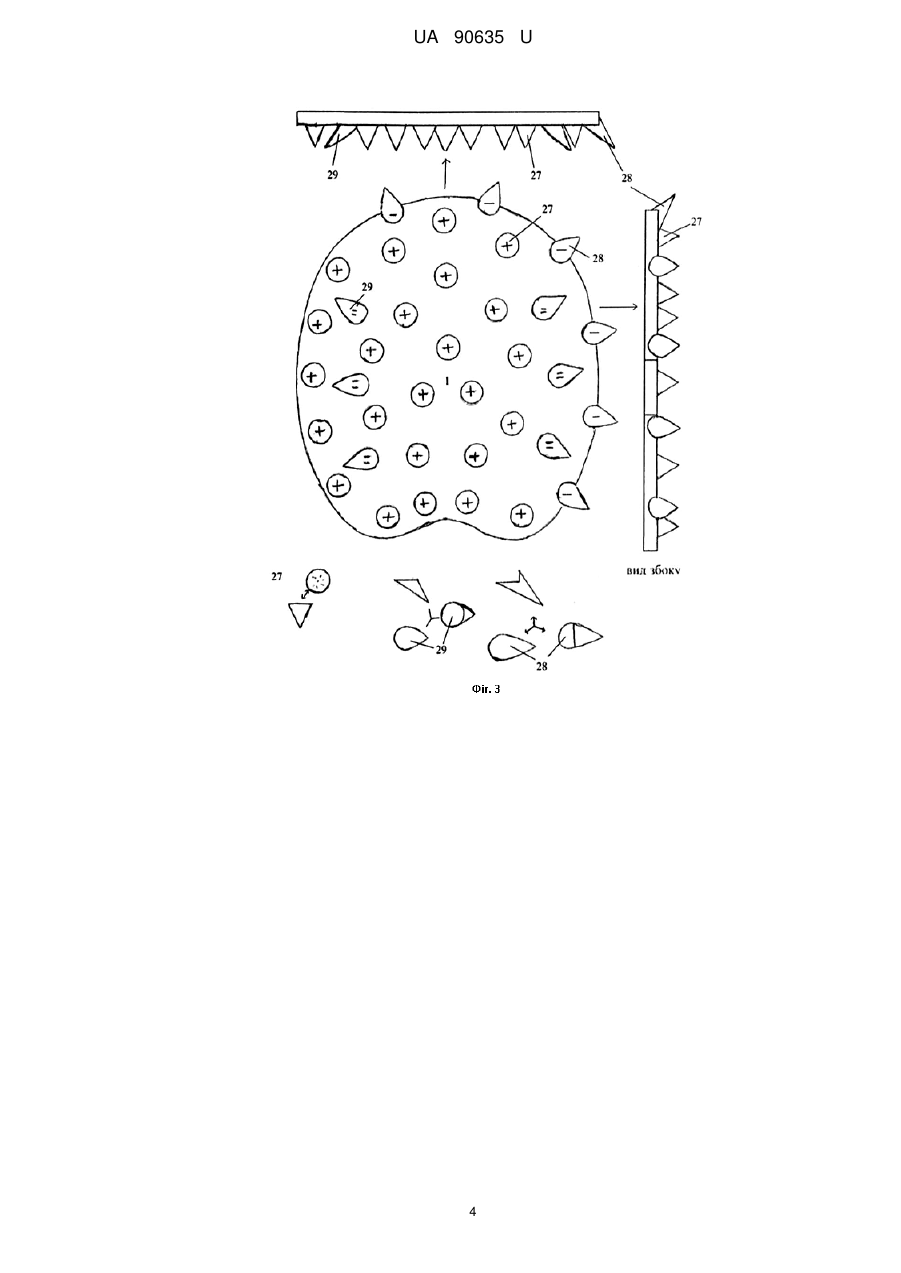

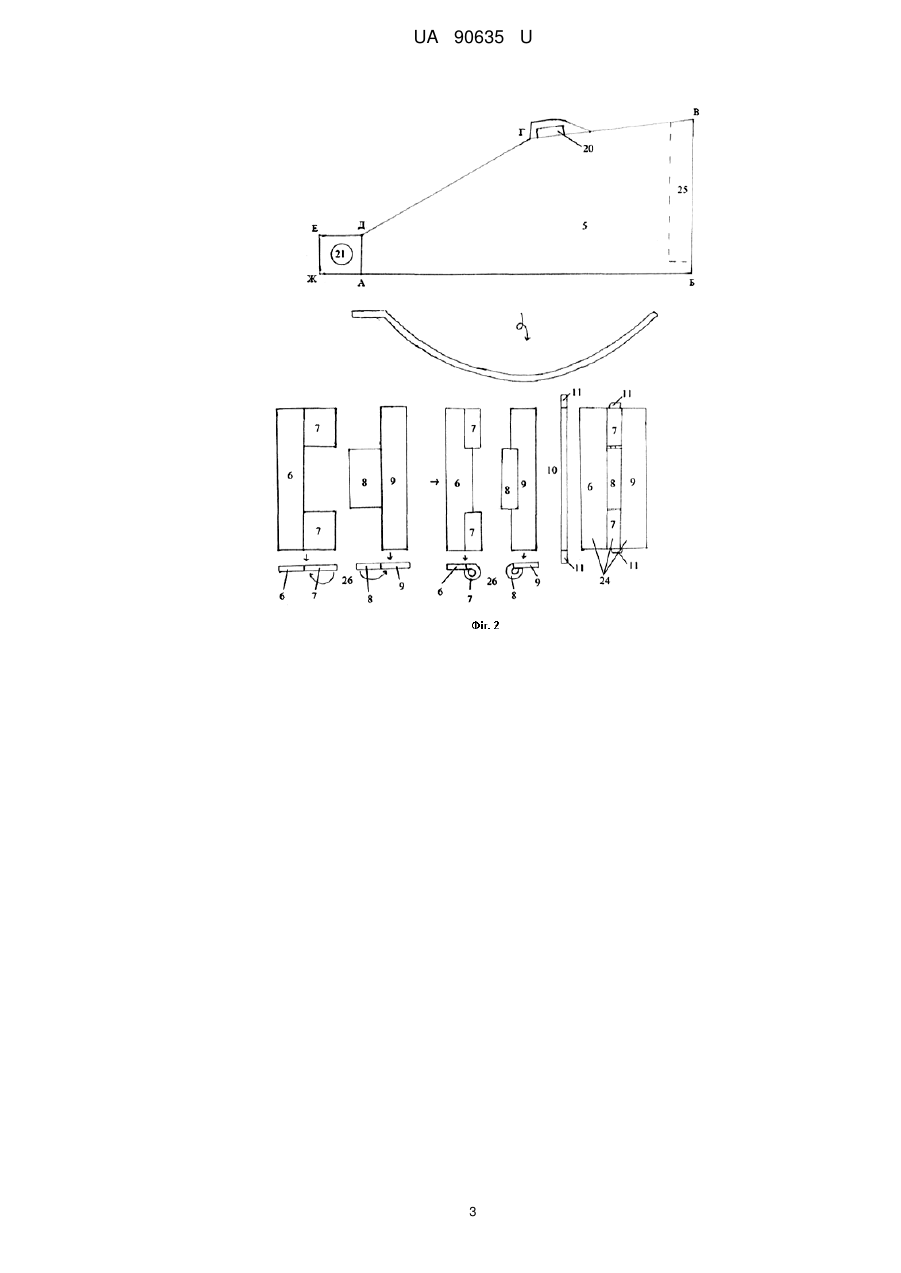

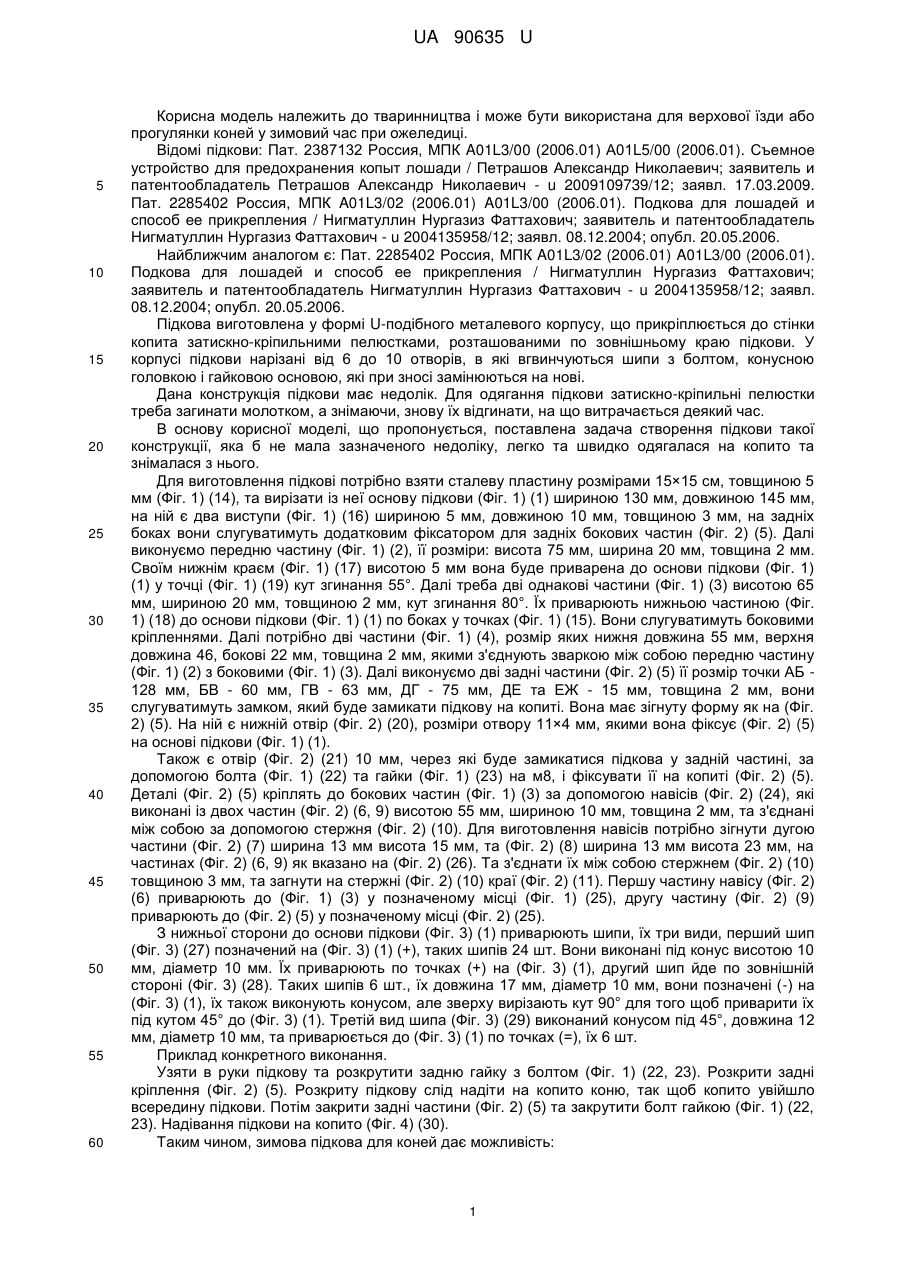

Реферат: UA 90635 U UA 90635 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тваринництва і може бути використана для верхової їзди або прогулянки коней у зимовий час при ожеледиці. Відомі підкови: Пат. 2387132 Россия, МПК A01L3/00 (2006.01) А01L5/00 (2006.01). Съемное устройство для предохранения копыт лошади / Петрашов Александр Николаевич; заявитель и патентообладатель Петрашов Александр Николаевич - u 2009109739/12; заявл. 17.03.2009. Пат. 2285402 Россия, МПК A01L3/02 (2006.01) A01L3/00 (2006.01). Подкова для лошадей и способ ее прикрепления / Нигматуллин Нургазиз Фаттахович; заявитель и патентообладатель Нигматуллин Нургазиз Фаттахович - u 2004135958/12; заявл. 08.12.2004; опубл. 20.05.2006. Найближчим аналогом є: Пат. 2285402 Россия, МПК A01L3/02 (2006.01) A01L3/00 (2006.01). Подкова для лошадей и способ ее прикрепления / Нигматуллин Нургазиз Фаттахович; заявитель и патентообладатель Нигматуллин Нургазиз Фаттахович - u 2004135958/12; заявл. 08.12.2004; опубл. 20.05.2006. Підкова виготовлена у формі U-подібного металевого корпусу, що прикріплюється до стінки копита затискно-кріпильними пелюстками, розташованими по зовнішньому краю підкови. У корпусі підкови нарізані від 6 до 10 отворів, в які вгвинчуються шипи з болтом, конусною головкою і гайковою основою, які при зносі замінюються на нові. Дана конструкція підкови має недолік. Для одягання підкови затискно-кріпильні пелюстки треба загинати молотком, а знімаючи, знову їх відгинати, на що витрачається деякий час. В основу корисної моделі, що пропонується, поставлена задача створення підкови такої конструкції, яка б не мала зазначеного недоліку, легко та швидко одягалася на копито та знімалася з нього. Для виготовлення підкові потрібно взяти сталеву пластину розмірами 15×15 см, товщиною 5 мм (Фіг. 1) (14), та вирізати із неї основу підкови (Фіг. 1) (1) шириною 130 мм, довжиною 145 мм, на ній є два виступи (Фіг. 1) (16) шириною 5 мм, довжиною 10 мм, товщиною 3 мм, на задніх боках вони слугуватимуть додатковим фіксатором для задніх бокових частин (Фіг. 2) (5). Далі виконуємо передню частину (Фіг. 1) (2), її розміри: висота 75 мм, ширина 20 мм, товщина 2 мм. Своїм нижнім краєм (Фіг. 1) (17) висотою 5 мм вона буде приварена до основи підкови (Фіг. 1) (1) у точці (Фіг. 1) (19) кут згинання 55°. Далі треба дві однакові частини (Фіг. 1) (3) висотою 65 мм, шириною 20 мм, товщиною 2 мм, кут згинання 80°. Їх приварюють нижньою частиною (Фіг. 1) (18) до основи підкови (Фіг. 1) (1) по боках у точках (Фіг. 1) (15). Вони слугуватимуть боковими кріпленнями. Далі потрібно дві частини (Фіг. 1) (4), розмір яких нижня довжина 55 мм, верхня довжина 46, бокові 22 мм, товщина 2 мм, якими з'єднують зваркою між собою передню частину (Фіг. 1) (2) з боковими (Фіг. 1) (3). Далі виконуємо дві задні частини (Фіг. 2) (5) її розмір точки АБ 128 мм, БВ - 60 мм, ГВ - 63 мм, ДГ - 75 мм, ДЕ та ЕЖ - 15 мм, товщина 2 мм, вони слугуватимуть замком, який буде замикати підкову на копиті. Вона має зігнуту форму як на (Фіг. 2) (5). На ній є нижній отвір (Фіг. 2) (20), розміри отвору 11×4 мм, якими вона фіксує (Фіг. 2) (5) на основі підкови (Фіг. 1) (1). Також є отвір (Фіг. 2) (21) 10 мм, через які буде замикатися підкова у задній частині, за допомогою болта (Фіг. 1) (22) та гайки (Фіг. 1) (23) на м8, і фіксувати її на копиті (Фіг. 2) (5). Деталі (Фіг. 2) (5) кріплять до бокових частин (Фіг. 1) (3) за допомогою навісів (Фіг. 2) (24), які виконані із двох частин (Фіг. 2) (6, 9) висотою 55 мм, шириною 10 мм, товщина 2 мм, та з'єднані між собою за допомогою стержня (Фіг. 2) (10). Для виготовлення навісів потрібно зігнути дугою частини (Фіг. 2) (7) ширина 13 мм висота 15 мм, та (Фіг. 2) (8) ширина 13 мм висота 23 мм, на частинах (Фіг. 2) (6, 9) як вказано на (Фіг. 2) (26). Та з'єднати їх між собою стержнем (Фіг. 2) (10) товщиною 3 мм, та загнути на стержні (Фіг. 2) (10) краї (Фіг. 2) (11). Першу частину навісу (Фіг. 2) (6) приварюють до (Фіг. 1) (3) у позначеному місці (Фіг. 1) (25), другу частину (Фіг. 2) (9) приварюють до (Фіг. 2) (5) у позначеному місці (Фіг. 2) (25). З нижньої сторони до основи підкови (Фіг. 3) (1) приварюють шипи, їх три види, перший шип (Фіг. 3) (27) позначений на (Фіг. 3) (1) (+), таких шипів 24 шт. Вони виконані під конус висотою 10 мм, діаметр 10 мм. Їх приварюють по точках (+) на (Фіг. 3) (1), другий шип йде по зовнішній стороні (Фіг. 3) (28). Таких шипів 6 шт., їх довжина 17 мм, діаметр 10 мм, вони позначені (-) на (Фіг. 3) (1), їх також виконують конусом, але зверху вирізають кут 90° для того щоб приварити їх під кутом 45° до (Фіг. 3) (1). Третій вид шипа (Фіг. 3) (29) виконаний конусом під 45°, довжина 12 мм, діаметр 10 мм, та приварюється до (Фіг. 3) (1) по точках (=), їх 6 шт. Приклад конкретного виконання. Узяти в руки підкову та розкрутити задню гайку з болтом (Фіг. 1) (22, 23). Розкрити задні кріплення (Фіг. 2) (5). Розкриту підкову слід надіти на копито коню, так щоб копито увійшло всередину підкови. Потім закрити задні частини (Фіг. 2) (5) та закрутити болт гайкою (Фіг. 1) (22, 23). Надівання підкови на копито (Фіг. 4) (30). Таким чином, зимова підкова для коней дає можливість: 1 UA 90635 U - запобігати ковзанню копит коня при виконанні роботи по слизькій поверхні під час ожеледі; - швидко та легко одягати підкову на копито перед початком роботи; - знімати підкову після закінчення роботи для забезпечення комфортного відпочинку коня та запобігання травмуванню кінцівок коня шипами підкови. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Зимня підкова для коней, що складається з нижньої частини, до якої приварені три види шипів, яка відрізняється тим, що додатково містить з'єднані між собою переднє та бокові кріплення та замок на задній частині, який закривається та тримає підкову на копиті. 2 UA 90635 U 3 UA 90635 U 4 UA 90635 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
Автори англійськоюTarasenko Oleksii Oleksiiovych
Автори російськоюТарасенко Алексей Алексеевич
