Магнітні запонки для комірців

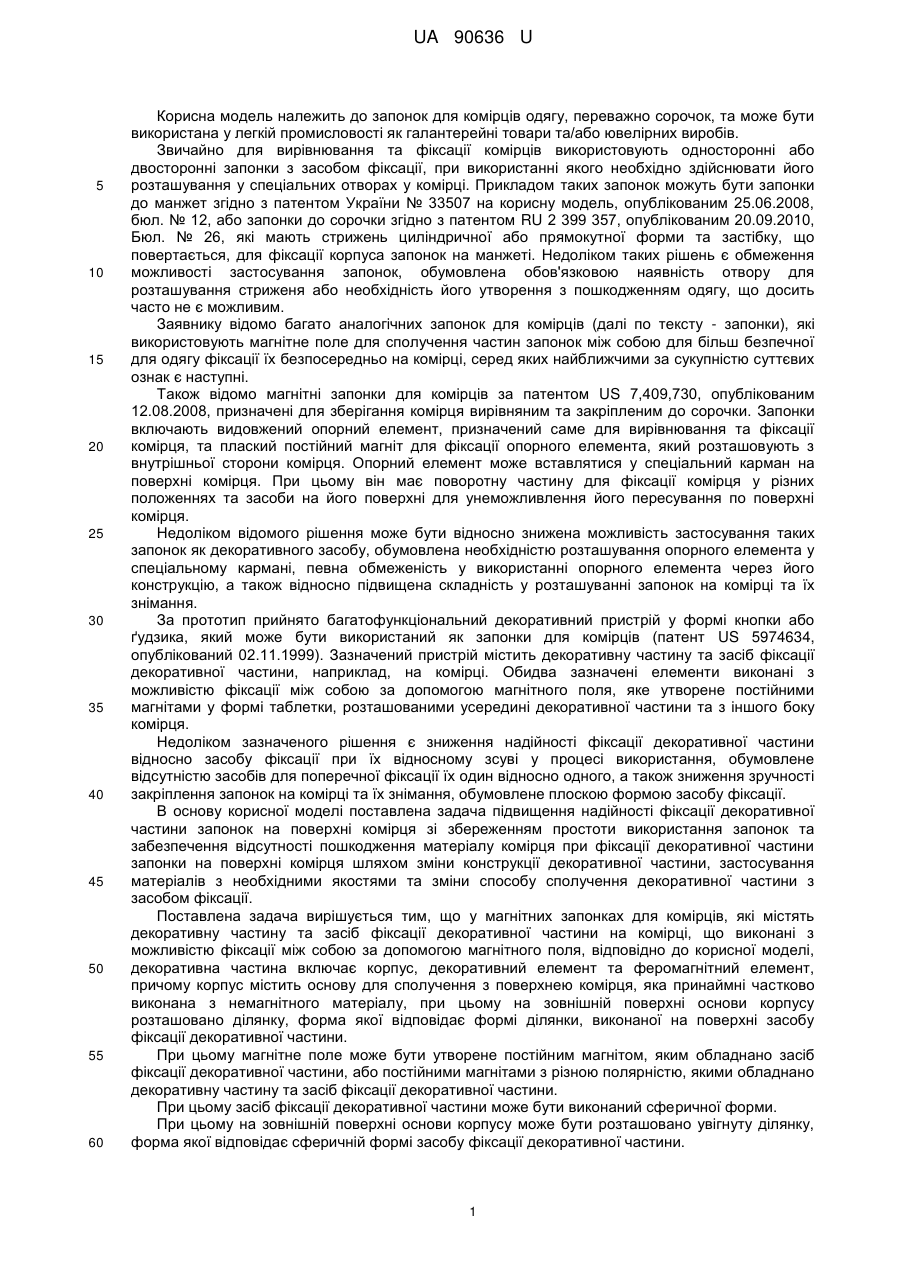

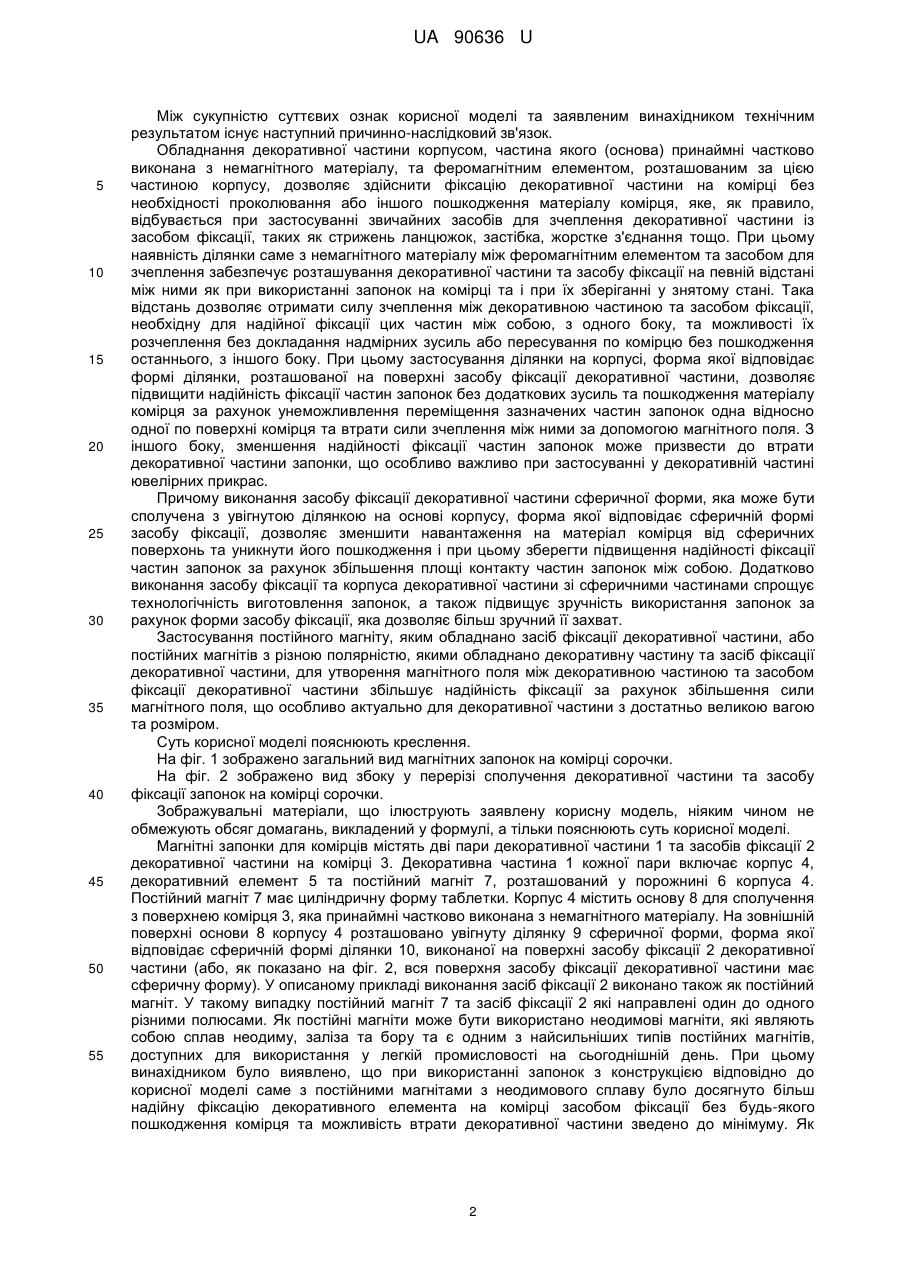

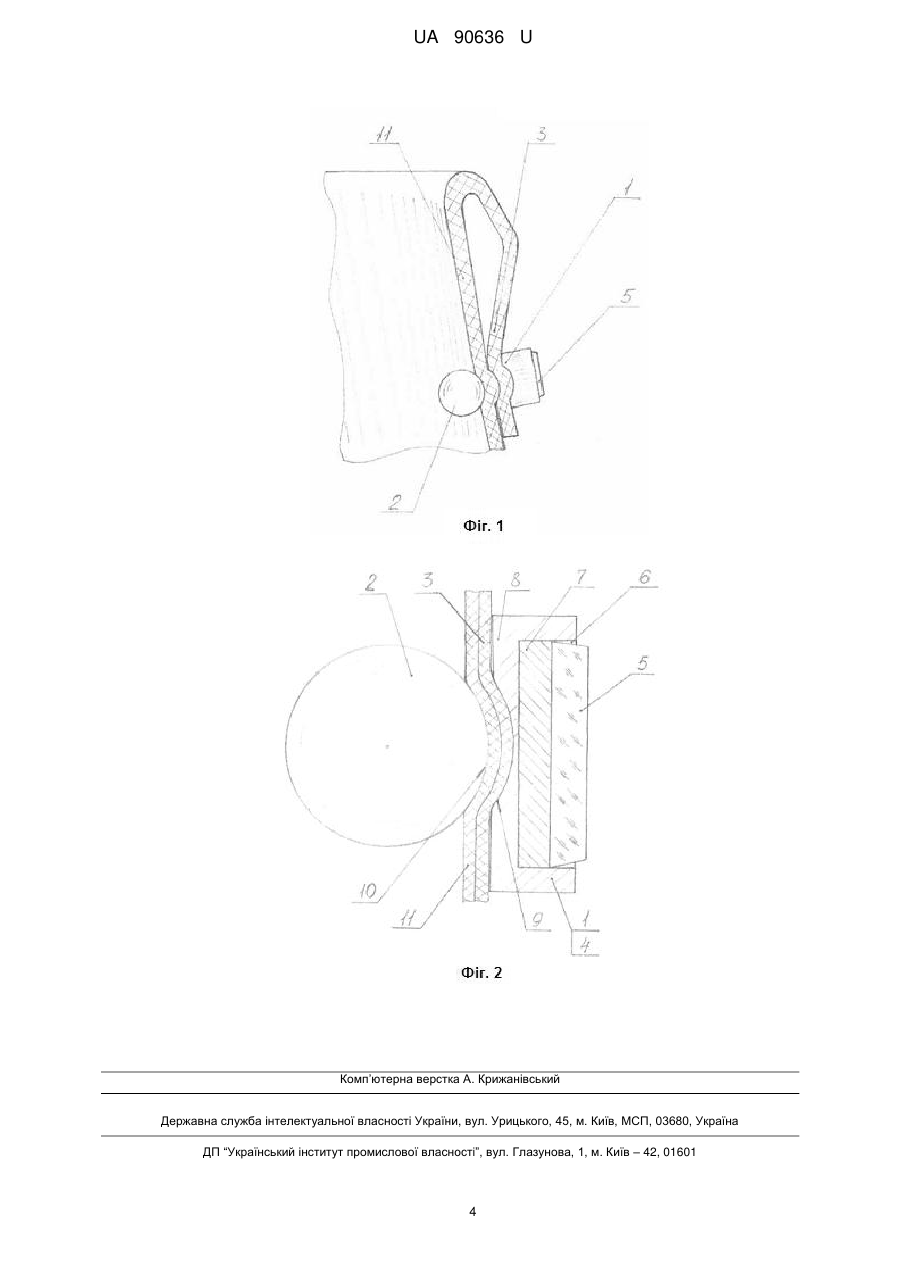

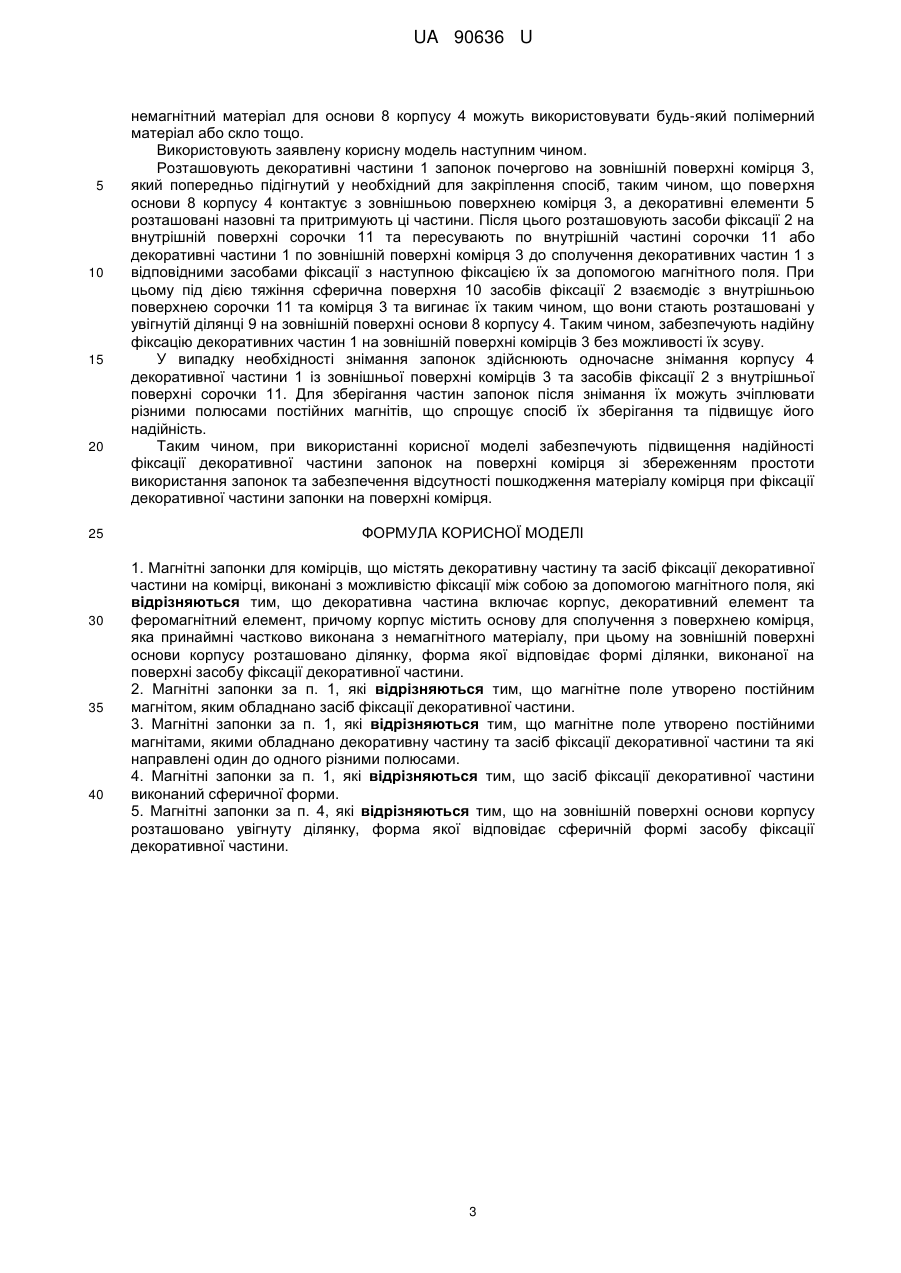

Реферат: Магнітні запонки для комірців містять декоративну частину та засіб фіксації декоративної частини на комірці, виконані з можливістю фіксації між собою за допомогою магнітного поля. Декоративна частина включає корпус, декоративний елемент та феромагнітний елемент, причому корпус містить основу для сполучення з поверхнею комірця, яка принаймні частково виконана з немагнітного матеріалу. На зовнішній поверхні основи корпусу розташовано ділянку, форма якої відповідає формі ділянки, виконаної на поверхні засобу фіксації декоративної частини. UA 90636 U (54) МАГНІТНІ ЗАПОНКИ ДЛЯ КОМІРЦІВ UA 90636 U UA 90636 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до запонок для комірців одягу, переважно сорочок, та може бути використана у легкій промисловості як галантерейні товари та/або ювелірних виробів. Звичайно для вирівнювання та фіксації комірців використовують односторонні або двосторонні запонки з засобом фіксації, при використанні якого необхідно здійснювати його розташування у спеціальних отворах у комірці. Прикладом таких запонок можуть бути запонки до манжет згідно з патентом України № 33507 на корисну модель, опублікованим 25.06.2008, бюл. № 12, або запонки до сорочки згідно з патентом RU 2 399 357, опублікованим 20.09.2010, Бюл. № 26, які мають стрижень циліндричної або прямокутної форми та застібку, що повертається, для фіксації корпуса запонок на манжеті. Недоліком таких рішень є обмеження можливості застосування запонок, обумовлена обов'язковою наявність отвору для розташування стриженя або необхідність його утворення з пошкодженням одягу, що досить часто не є можливим. Заявнику відомо багато аналогічних запонок для комірців (далі по тексту - запонки), які використовують магнітне поле для сполучення частин запонок між собою для більш безпечної для одягу фіксації їх безпосередньо на комірці, серед яких найближчими за сукупністю суттєвих ознак є наступні. Також відомо магнітні запонки для комірців за патентом US 7,409,730, опублікованим 12.08.2008, призначені для зберігання комірця вирівняним та закріпленим до сорочки. Запонки включають видовжений опорний елемент, призначений саме для вирівнювання та фіксації комірця, та плаский постійний магніт для фіксації опорного елемента, який розташовують з внутрішньої сторони комірця. Опорний елемент може вставлятися у спеціальний карман на поверхні комірця. При цьому він має поворотну частину для фіксації комірця у різних положеннях та засоби на його поверхні для унеможливлення його пересування по поверхні комірця. Недоліком відомого рішення може бути відносно знижена можливість застосування таких запонок як декоративного засобу, обумовлена необхідністю розташування опорного елемента у спеціальному кармані, певна обмеженість у використанні опорного елемента через його конструкцію, а також відносно підвищена складність у розташуванні запонок на комірці та їх знімання. За прототип прийнято багатофункціональний декоративний пристрій у формі кнопки або ґудзика, який може бути використаний як запонки для комірців (патент US 5974634, опублікований 02.11.1999). Зазначений пристрій містить декоративну частину та засіб фіксації декоративної частини, наприклад, на комірці. Обидва зазначені елементи виконані з можливістю фіксації між собою за допомогою магнітного поля, яке утворене постійними магнітами у формі таблетки, розташованими усередині декоративної частини та з іншого боку комірця. Недоліком зазначеного рішення є зниження надійності фіксації декоративної частини відносно засобу фіксації при їх відносному зсуві у процесі використання, обумовлене відсутністю засобів для поперечної фіксації їх один відносно одного, а також зниження зручності закріплення запонок на комірці та їх знімання, обумовлене плоскою формою засобу фіксації. В основу корисної моделі поставлена задача підвищення надійності фіксації декоративної частини запонок на поверхні комірця зі збереженням простоти використання запонок та забезпечення відсутності пошкодження матеріалу комірця при фіксації декоративної частини запонки на поверхні комірця шляхом зміни конструкції декоративної частини, застосування матеріалів з необхідними якостями та зміни способу сполучення декоративної частини з засобом фіксації. Поставлена задача вирішується тим, що у магнітних запонках для комірців, які містять декоративну частину та засіб фіксації декоративної частини на комірці, що виконані з можливістю фіксації між собою за допомогою магнітного поля, відповідно до корисної моделі, декоративна частина включає корпус, декоративний елемент та феромагнітний елемент, причому корпус містить основу для сполучення з поверхнею комірця, яка принаймні частково виконана з немагнітного матеріалу, при цьому на зовнішній поверхні основи корпусу розташовано ділянку, форма якої відповідає формі ділянки, виконаної на поверхні засобу фіксації декоративної частини. При цьому магнітне поле може бути утворене постійним магнітом, яким обладнано засіб фіксації декоративної частини, або постійними магнітами з різною полярністю, якими обладнано декоративну частину та засіб фіксації декоративної частини. При цьому засіб фіксації декоративної частини може бути виконаний сферичної форми. При цьому на зовнішній поверхні основи корпусу може бути розташовано увігнуту ділянку, форма якої відповідає сферичній формі засобу фіксації декоративної частини. 1 UA 90636 U 5 10 15 20 25 30 35 40 45 50 55 Між сукупністю суттєвих ознак корисної моделі та заявленим винахідником технічним результатом існує наступний причинно-наслідковий зв'язок. Обладнання декоративної частини корпусом, частина якого (основа) принаймні частково виконана з немагнітного матеріалу, та феромагнітним елементом, розташованим за цією частиною корпусу, дозволяє здійснити фіксацію декоративної частини на комірці без необхідності проколювання або іншого пошкодження матеріалу комірця, яке, як правило, відбувається при застосуванні звичайних засобів для зчеплення декоративної частини із засобом фіксації, таких як стрижень ланцюжок, застібка, жорстке з'єднання тощо. При цьому наявність ділянки саме з немагнітного матеріалу між феромагнітним елементом та засобом для зчеплення забезпечує розташування декоративної частини та засобу фіксації на певній відстані між ними як при використанні запонок на комірці та і при їх зберіганні у знятому стані. Така відстань дозволяє отримати силу зчеплення між декоративною частиною та засобом фіксації, необхідну для надійної фіксації цих частин між собою, з одного боку, та можливості їх розчеплення без докладання надмірних зусиль або пересування по комірцю без пошкодження останнього, з іншого боку. При цьому застосування ділянки на корпусі, форма якої відповідає формі ділянки, розташованої на поверхні засобу фіксації декоративної частини, дозволяє підвищити надійність фіксації частин запонок без додаткових зусиль та пошкодження матеріалу комірця за рахунок унеможливлення переміщення зазначених частин запонок одна відносно одної по поверхні комірця та втрати сили зчеплення між ними за допомогою магнітного поля. З іншого боку, зменшення надійності фіксації частин запонок може призвести до втрати декоративної частини запонки, що особливо важливо при застосуванні у декоративній частині ювелірних прикрас. Причому виконання засобу фіксації декоративної частини сферичної форми, яка може бути сполучена з увігнутою ділянкою на основі корпусу, форма якої відповідає сферичній формі засобу фіксації, дозволяє зменшити навантаження на матеріал комірця від сферичних поверхонь та уникнути його пошкодження і при цьому зберегти підвищення надійності фіксації частин запонок за рахунок збільшення площі контакту частин запонок між собою. Додатково виконання засобу фіксації та корпуса декоративної частини зі сферичними частинами спрощує технологічність виготовлення запонок, а також підвищує зручність використання запонок за рахунок форми засобу фіксації, яка дозволяє більш зручний її захват. Застосування постійного магніту, яким обладнано засіб фіксації декоративної частини, або постійних магнітів з різною полярністю, якими обладнано декоративну частину та засіб фіксації декоративної частини, для утворення магнітного поля між декоративною частиною та засобом фіксації декоративної частини збільшує надійність фіксації за рахунок збільшення сили магнітного поля, що особливо актуально для декоративної частини з достатньо великою вагою та розміром. Суть корисної моделі пояснюють креслення. На фіг. 1 зображено загальний вид магнітних запонок на комірці сорочки. На фіг. 2 зображено вид збоку у перерізі сполучення декоративної частини та засобу фіксації запонок на комірці сорочки. Зображувальні матеріали, що ілюструють заявлену корисну модель, ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Магнітні запонки для комірців містять дві пари декоративної частини 1 та засобів фіксації 2 декоративної частини на комірці 3. Декоративна частина 1 кожної пари включає корпус 4, декоративний елемент 5 та постійний магніт 7, розташований у порожнині 6 корпуса 4. Постійний магніт 7 має циліндричну форму таблетки. Корпус 4 містить основу 8 для сполучення з поверхнею комірця 3, яка принаймні частково виконана з немагнітного матеріалу. На зовнішній поверхні основи 8 корпусу 4 розташовано увігнуту ділянку 9 сферичної форми, форма якої відповідає сферичній формі ділянки 10, виконаної на поверхні засобу фіксації 2 декоративної частини (або, як показано на фіг. 2, вся поверхня засобу фіксації декоративної частини має сферичну форму). У описаному прикладі виконання засіб фіксації 2 виконано також як постійний магніт. У такому випадку постійний магніт 7 та засіб фіксації 2 які направлені один до одного різними полюсами. Як постійні магніти може бути використано неодимові магніти, які являють собою сплав неодиму, заліза та бору та є одним з найсильніших типів постійних магнітів, доступних для використання у легкій промисловості на сьогоднішній день. При цьому винахідником було виявлено, що при використанні запонок з конструкцією відповідно до корисної моделі саме з постійними магнітами з неодимового сплаву було досягнуто більш надійну фіксацію декоративного елемента на комірці засобом фіксації без будь-якого пошкодження комірця та можливість втрати декоративної частини зведено до мінімуму. Як 2 UA 90636 U 5 10 15 20 25 30 35 40 немагнітний матеріал для основи 8 корпусу 4 можуть використовувати будь-який полімерний матеріал або скло тощо. Використовують заявлену корисну модель наступним чином. Розташовують декоративні частини 1 запонок почергово на зовнішній поверхні комірця 3, який попередньо підігнутий у необхідний для закріплення спосіб, таким чином, що поверхня основи 8 корпусу 4 контактує з зовнішньою поверхнею комірця 3, а декоративні елементи 5 розташовані назовні та притримують ці частини. Після цього розташовують засоби фіксації 2 на внутрішній поверхні сорочки 11 та пересувають по внутрішній частині сорочки 11 або декоративні частини 1 по зовнішній поверхні комірця 3 до сполучення декоративних частин 1 з відповідними засобами фіксації з наступною фіксацією їх за допомогою магнітного поля. При цьому під дією тяжіння сферична поверхня 10 засобів фіксації 2 взаємодіє з внутрішньою поверхнею сорочки 11 та комірця 3 та вигинає їх таким чином, що вони стають розташовані у увігнутій ділянці 9 на зовнішній поверхні основи 8 корпусу 4. Таким чином, забезпечують надійну фіксацію декоративних частин 1 на зовнішній поверхні комірців 3 без можливості їх зсуву. У випадку необхідності знімання запонок здійснюють одночасне знімання корпусу 4 декоративної частини 1 із зовнішньої поверхні комірців 3 та засобів фіксації 2 з внутрішньої поверхні сорочки 11. Для зберігання частин запонок після знімання їх можуть зчіплювати різними полюсами постійних магнітів, що спрощує спосіб їх зберігання та підвищує його надійність. Таким чином, при використанні корисної моделі забезпечують підвищення надійності фіксації декоративної частини запонок на поверхні комірця зі збереженням простоти використання запонок та забезпечення відсутності пошкодження матеріалу комірця при фіксації декоративної частини запонки на поверхні комірця. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Магнітні запонки для комірців, що містять декоративну частину та засіб фіксації декоративної частини на комірці, виконані з можливістю фіксації між собою за допомогою магнітного поля, які відрізняються тим, що декоративна частина включає корпус, декоративний елемент та феромагнітний елемент, причому корпус містить основу для сполучення з поверхнею комірця, яка принаймні частково виконана з немагнітного матеріалу, при цьому на зовнішній поверхні основи корпусу розташовано ділянку, форма якої відповідає формі ділянки, виконаної на поверхні засобу фіксації декоративної частини. 2. Магнітні запонки за п. 1, які відрізняються тим, що магнітне поле утворено постійним магнітом, яким обладнано засіб фіксації декоративної частини. 3. Магнітні запонки за п. 1, які відрізняються тим, що магнітне поле утворено постійними магнітами, якими обладнано декоративну частину та засіб фіксації декоративної частини та які направлені один до одного різними полюсами. 4. Магнітні запонки за п. 1, які відрізняються тим, що засіб фіксації декоративної частини виконаний сферичної форми. 5. Магнітні запонки за п. 4, які відрізняються тим, що на зовнішній поверхні основи корпусу розташовано увігнуту ділянку, форма якої відповідає сферичній формі засобу фіксації декоративної частини. 3 UA 90636 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
