Зимня підкова для коней л-1

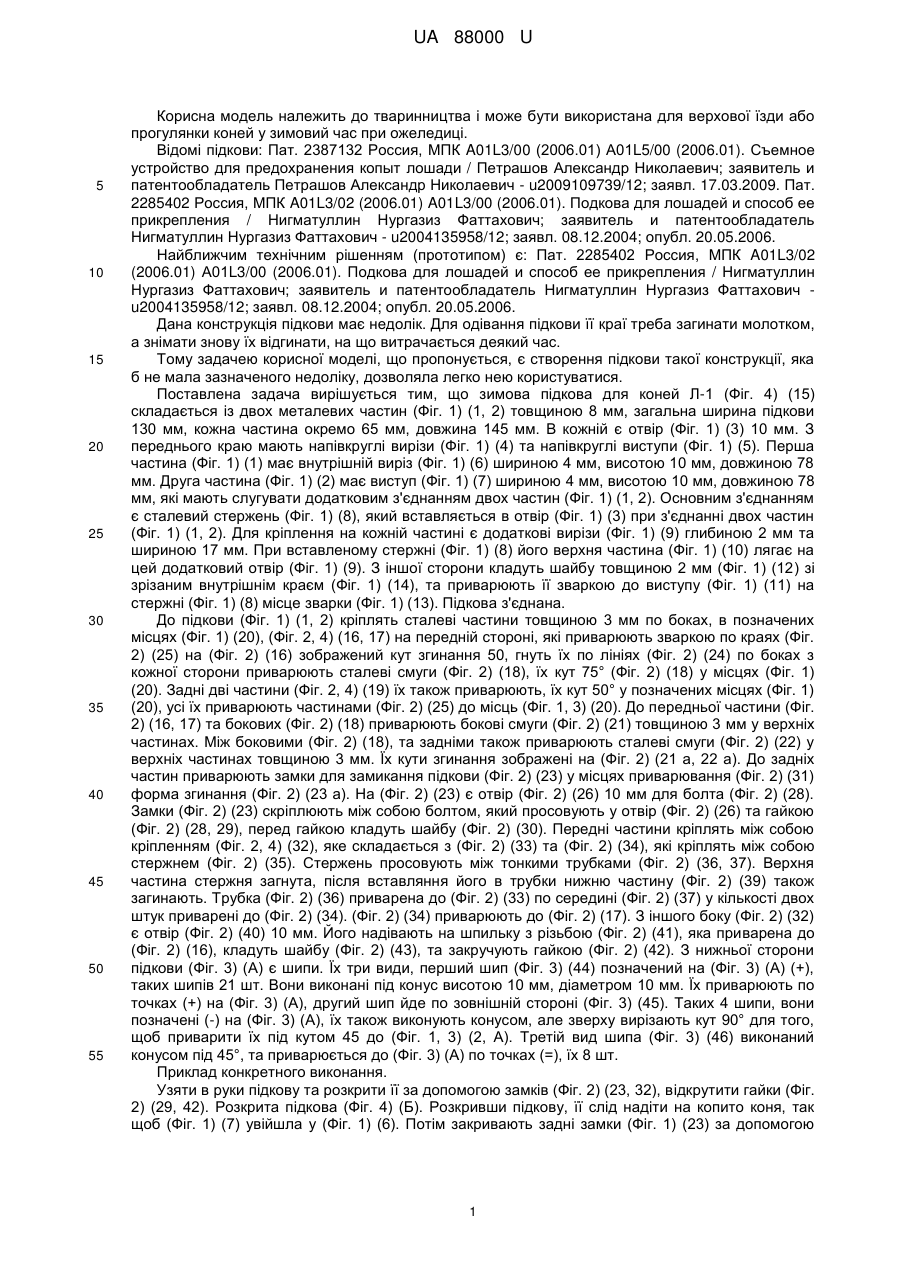

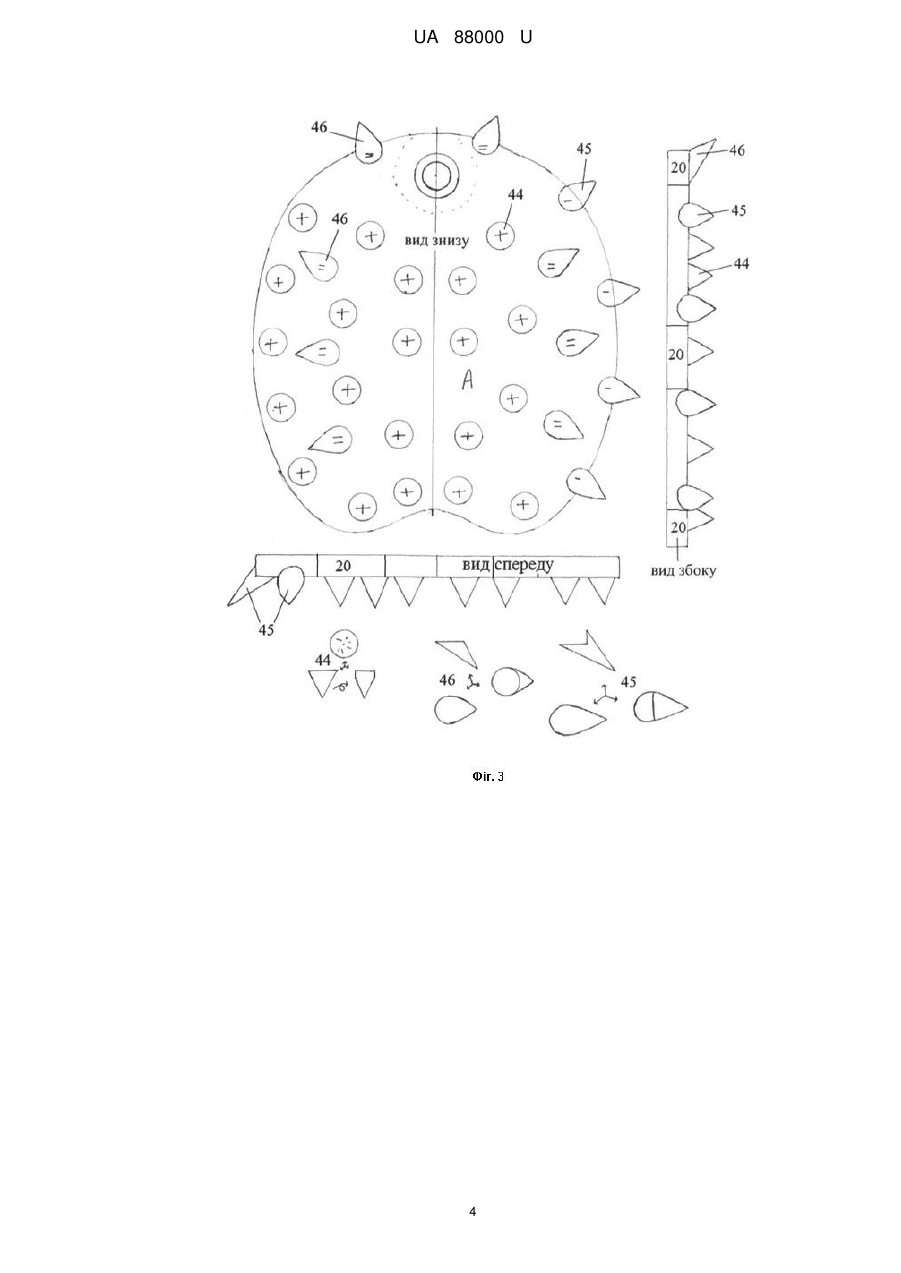

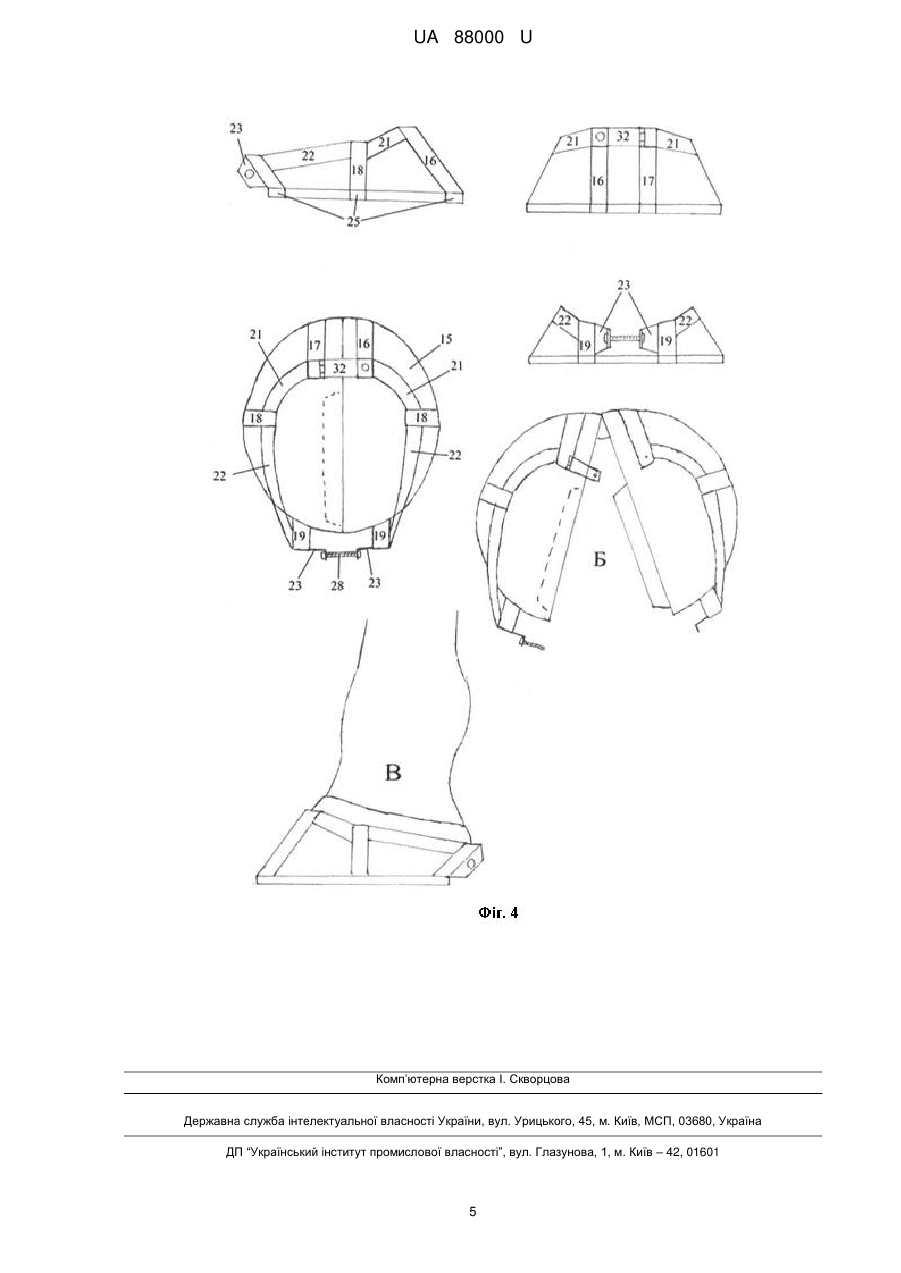

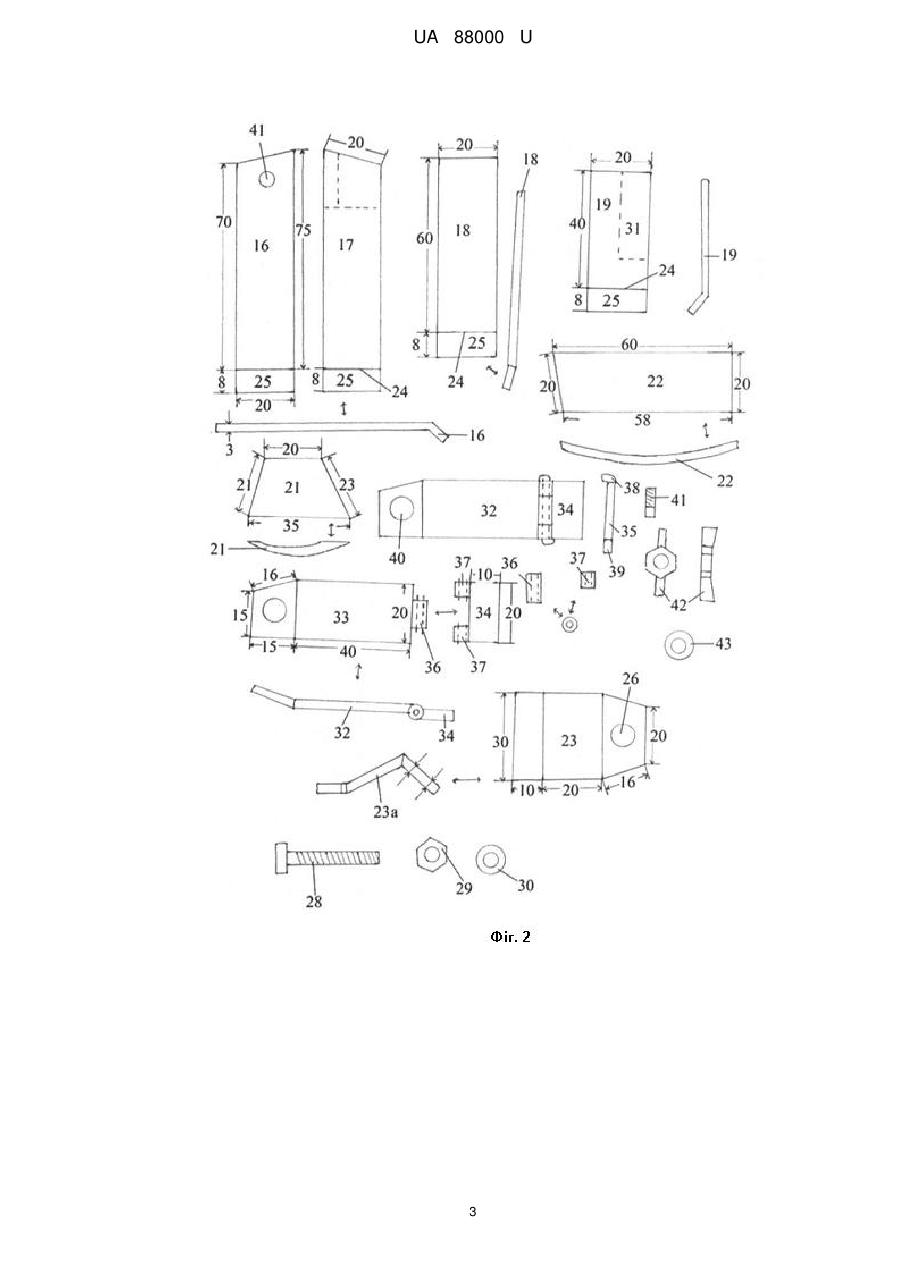

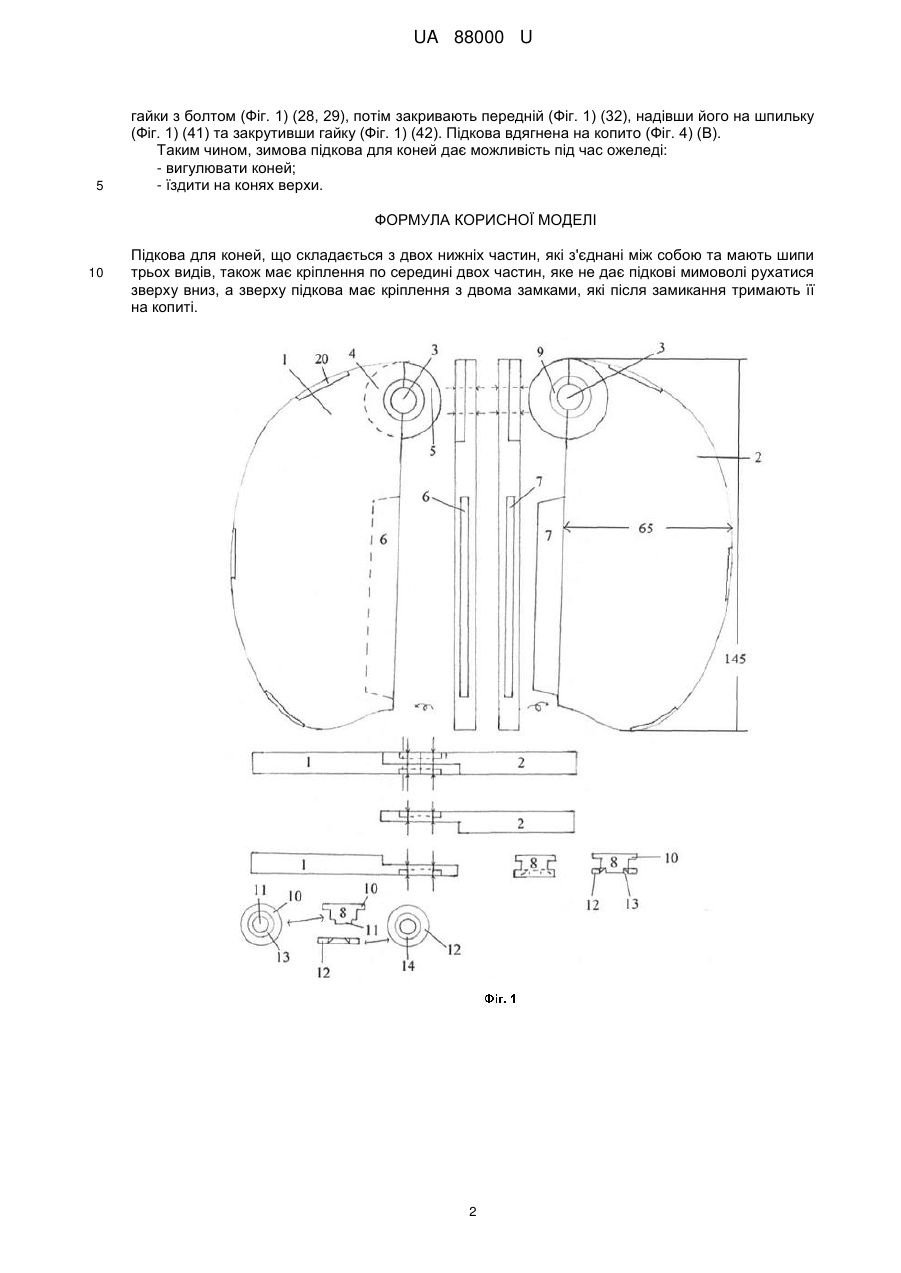

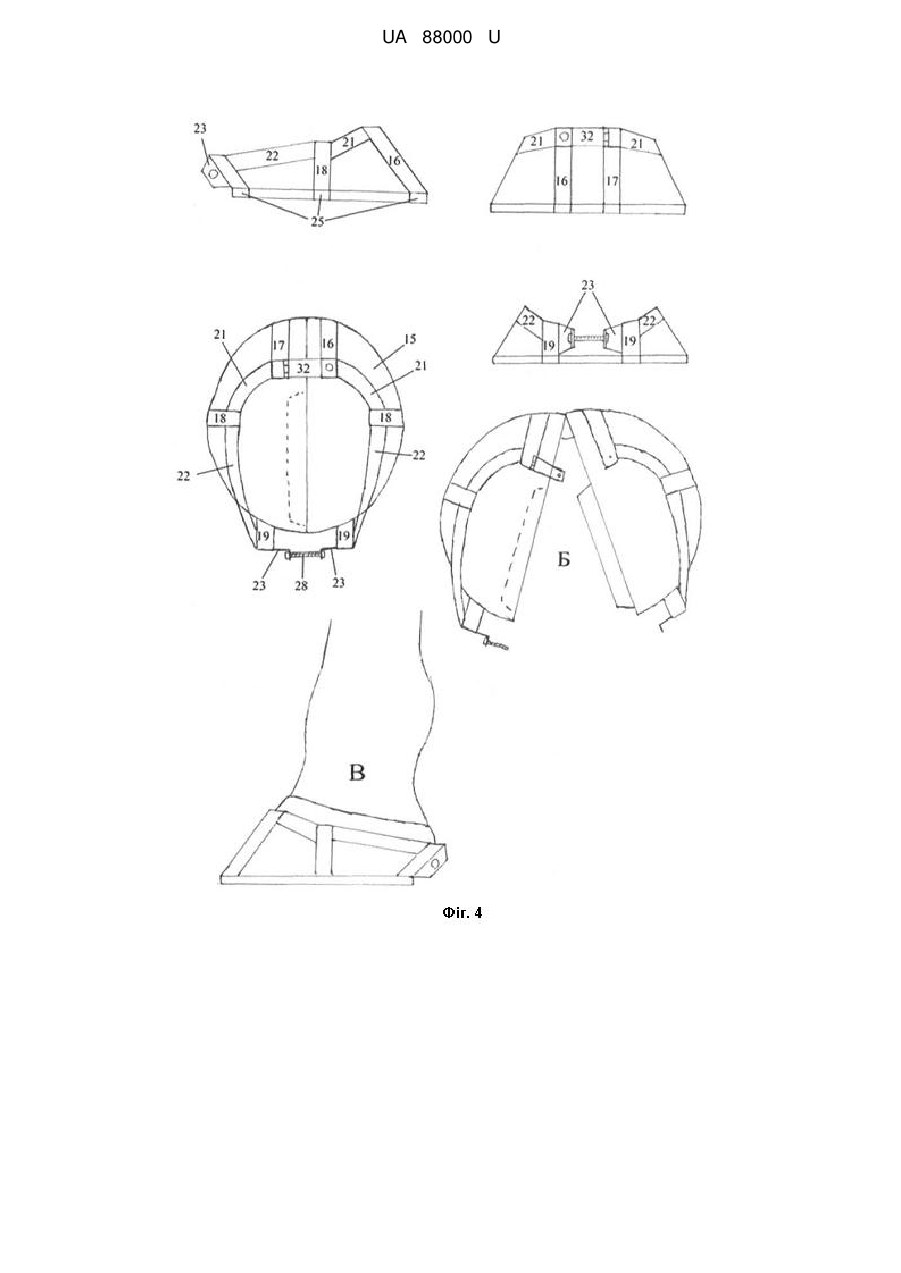

Реферат: UA 88000 U UA 88000 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тваринництва і може бути використана для верхової їзди або прогулянки коней у зимовий час при ожеледиці. Відомі підкови: Пат. 2387132 Россия, МПК A01L3/00 (2006.01) А01L5/00 (2006.01). Съемное устройство для предохранения копыт лошади / Петрашов Александр Николаевич; заявитель и патентообладатель Петрашов Александр Николаевич - u2009109739/12; заявл. 17.03.2009. Пат. 2285402 Россия, МПК A01L3/02 (2006.01) A01L3/00 (2006.01). Подкова для лошадей и способ ее прикрепления / Нигматуллин Нургазиз Фаттахович; заявитель и патентообладатель Нигматуллин Нургазиз Фаттахович - u2004135958/12; заявл. 08.12.2004; опубл. 20.05.2006. Найближчим технічним рішенням (прототипом) є: Пат. 2285402 Россия, МПК A01L3/02 (2006.01) А01L3/00 (2006.01). Подкова для лошадей и способ ее прикрепления / Нигматуллин Нургазиз Фаттахович; заявитель и патентообладатель Нигматуллин Нургазиз Фаттахович u2004135958/12; заявл. 08.12.2004; опубл. 20.05.2006. Дана конструкція підкови має недолік. Для одівання підкови її краї треба загинати молотком, а знімати знову їх відгинати, на що витрачається деякий час. Тому задачею корисної моделі, що пропонується, є створення підкови такої конструкції, яка б не мала зазначеного недоліку, дозволяла легко нею користуватися. Поставлена задача вирішується тим, що зимова підкова для коней Л-1 (Фіг. 4) (15) складається із двох металевих частин (Фіг. 1) (1, 2) товщиною 8 мм, загальна ширина підкови 130 мм, кожна частина окремо 65 мм, довжина 145 мм. В кожній є отвір (Фіг. 1) (3) 10 мм. З переднього краю мають напівкруглі вирізи (Фіг. 1) (4) та напівкруглі виступи (Фіг. 1) (5). Перша частина (Фіг. 1) (1) має внутрішній виріз (Фіг. 1) (6) шириною 4 мм, висотою 10 мм, довжиною 78 мм. Друга частина (Фіг. 1) (2) має виступ (Фіг. 1) (7) шириною 4 мм, висотою 10 мм, довжиною 78 мм, які мають слугувати додатковим з'єднанням двох частин (Фіг. 1) (1, 2). Основним з'єднанням є сталевий стержень (Фіг. 1) (8), який вставляється в отвір (Фіг. 1) (3) при з'єднанні двох частин (Фіг. 1) (1, 2). Для кріплення на кожній частині є додаткові вирізи (Фіг. 1) (9) глибиною 2 мм та шириною 17 мм. При вставленому стержні (Фіг. 1) (8) його верхня частина (Фіг. 1) (10) лягає на цей додатковий отвір (Фіг. 1) (9). З іншої сторони кладуть шайбу товщиною 2 мм (Фіг. 1) (12) зі зрізаним внутрішнім краєм (Фіг. 1) (14), та приварюють її зваркою до виступу (Фіг. 1) (11) на стержні (Фіг. 1) (8) місце зварки (Фіг. 1) (13). Підкова з'єднана. До підкови (Фіг. 1) (1, 2) кріплять сталеві частини товщиною 3 мм по боках, в позначених місцях (Фіг. 1) (20), (Фіг. 2, 4) (16, 17) на передній стороні, які приварюють зваркою по краях (Фіг. 2) (25) на (Фіг. 2) (16) зображений кут згинання 50, гнуть їх по лініях (Фіг. 2) (24) по боках з кожної сторони приварюють сталеві смуги (Фіг. 2) (18), їх кут 75° (Фіг. 2) (18) у місцях (Фіг. 1) (20). Задні дві частини (Фіг. 2, 4) (19) їх також приварюють, їх кут 50° у позначених місцях (Фіг. 1) (20), усі їх приварюють частинами (Фіг. 2) (25) до місць (Фіг. 1, 3) (20). До передньої частини (Фіг. 2) (16, 17) та бокових (Фіг. 2) (18) приварюють бокові смуги (Фіг. 2) (21) товщиною 3 мм у верхніх частинах. Між боковими (Фіг. 2) (18), та задніми також приварюють сталеві смуги (Фіг. 2) (22) у верхніх частинах товщиною 3 мм. Їх кути згинання зображені на (Фіг. 2) (21 а, 22 а). До задніх частин приварюють замки для замикання підкови (Фіг. 2) (23) у місцях приварювання (Фіг. 2) (31) форма згинання (Фіг. 2) (23 а). На (Фіг. 2) (23) є отвір (Фіг. 2) (26) 10 мм для болта (Фіг. 2) (28). Замки (Фіг. 2) (23) скріплюють між собою болтом, який просовують у отвір (Фіг. 2) (26) та гайкою (Фіг. 2) (28, 29), перед гайкою кладуть шайбу (Фіг. 2) (30). Передні частини кріплять між собою кріпленням (Фіг. 2, 4) (32), яке складається з (Фіг. 2) (33) та (Фіг. 2) (34), які кріплять між собою стержнем (Фіг. 2) (35). Стержень просовують між тонкими трубками (Фіг. 2) (36, 37). Верхня частина стержня загнута, після вставляння його в трубки нижню частину (Фіг. 2) (39) також загинають. Трубка (Фіг. 2) (36) приварена до (Фіг. 2) (33) по середині (Фіг. 2) (37) у кількості двох штук приварені до (Фіг. 2) (34). (Фіг. 2) (34) приварюють до (Фіг. 2) (17). З іншого боку (Фіг. 2) (32) є отвір (Фіг. 2) (40) 10 мм. Його надівають на шпильку з різьбою (Фіг. 2) (41), яка приварена до (Фіг. 2) (16), кладуть шайбу (Фіг. 2) (43), та закручують гайкою (Фіг. 2) (42). З нижньої сторони підкови (Фіг. 3) (А) є шипи. Їх три види, перший шип (Фіг. 3) (44) позначений на (Фіг. 3) (А) (+), таких шипів 21 шт. Вони виконані під конус висотою 10 мм, діаметром 10 мм. Їх приварюють по точках (+) на (Фіг. 3) (А), другий шип йде по зовнішній стороні (Фіг. 3) (45). Таких 4 шипи, вони позначені (-) на (Фіг. 3) (А), їх також виконують конусом, але зверху вирізають кут 90° для того, щоб приварити їх під кутом 45 до (Фіг. 1, 3) (2, А). Третій вид шипа (Фіг. 3) (46) виконаний конусом під 45°, та приварюється до (Фіг. 3) (А) по точках (=), їх 8 шт. Приклад конкретного виконання. Узяти в руки підкову та розкрити її за допомогою замків (Фіг. 2) (23, 32), відкрутити гайки (Фіг. 2) (29, 42). Розкрита підкова (Фіг. 4) (Б). Розкривши підкову, її слід надіти на копито коня, так щоб (Фіг. 1) (7) увійшла у (Фіг. 1) (6). Потім закривають задні замки (Фіг. 1) (23) за допомогою 1 UA 88000 U 5 гайки з болтом (Фіг. 1) (28, 29), потім закривають передній (Фіг. 1) (32), надівши його на шпильку (Фіг. 1) (41) та закрутивши гайку (Фіг. 1) (42). Підкова вдягнена на копито (Фіг. 4) (В). Таким чином, зимова підкова для коней дає можливість під час ожеледі: - вигулювати коней; - їздити на конях верхи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Підкова для коней, що складається з двох нижніх частин, які з'єднані між собою та мають шипи трьох видів, також має кріплення по середині двох частин, яке не дає підкові мимоволі рухатися зверху вниз, а зверху підкова має кріплення з двома замками, які після замикання тримають її на копиті. 2 UA 88000 U 3 UA 88000 U 4 UA 88000 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
