Стакан з ізоляцією

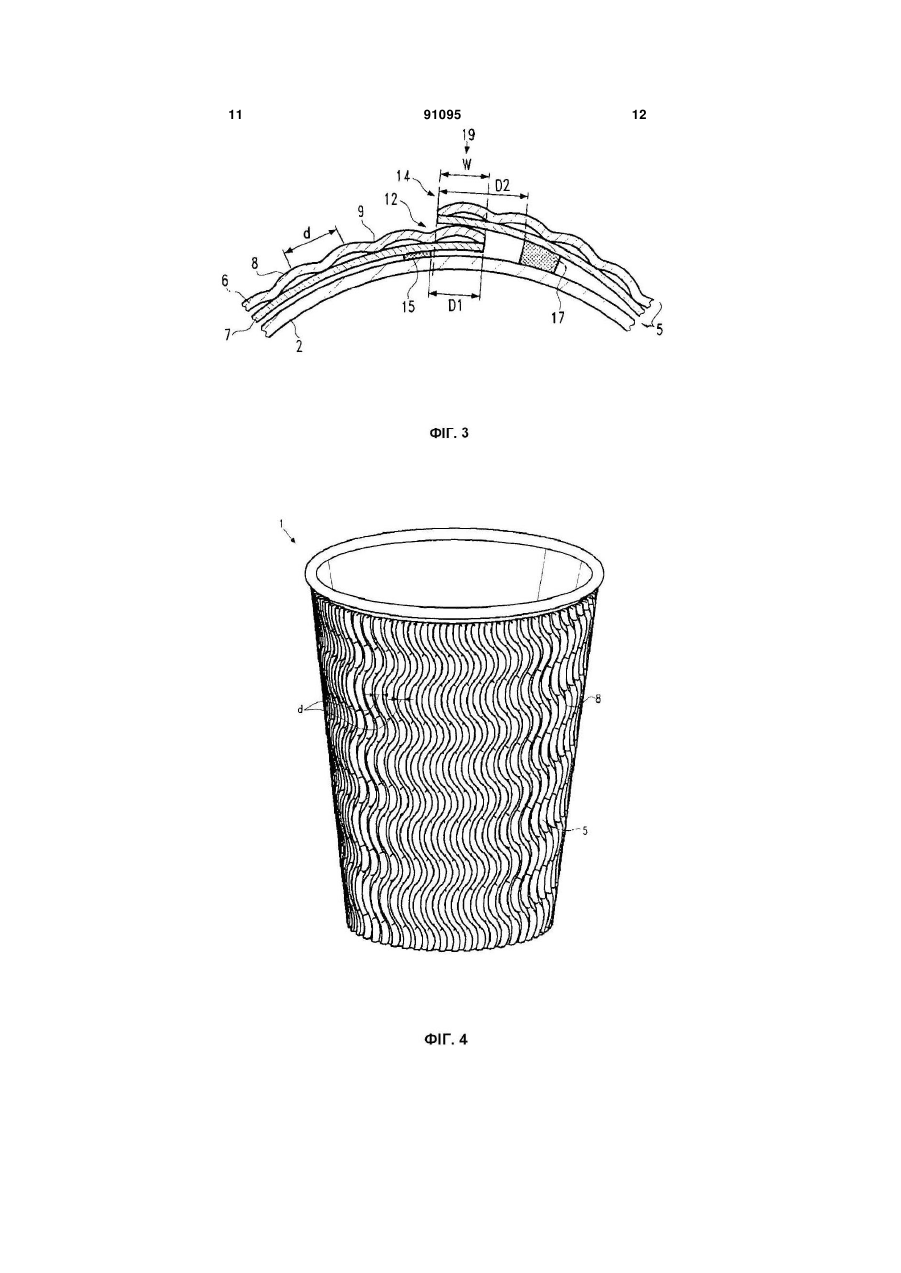

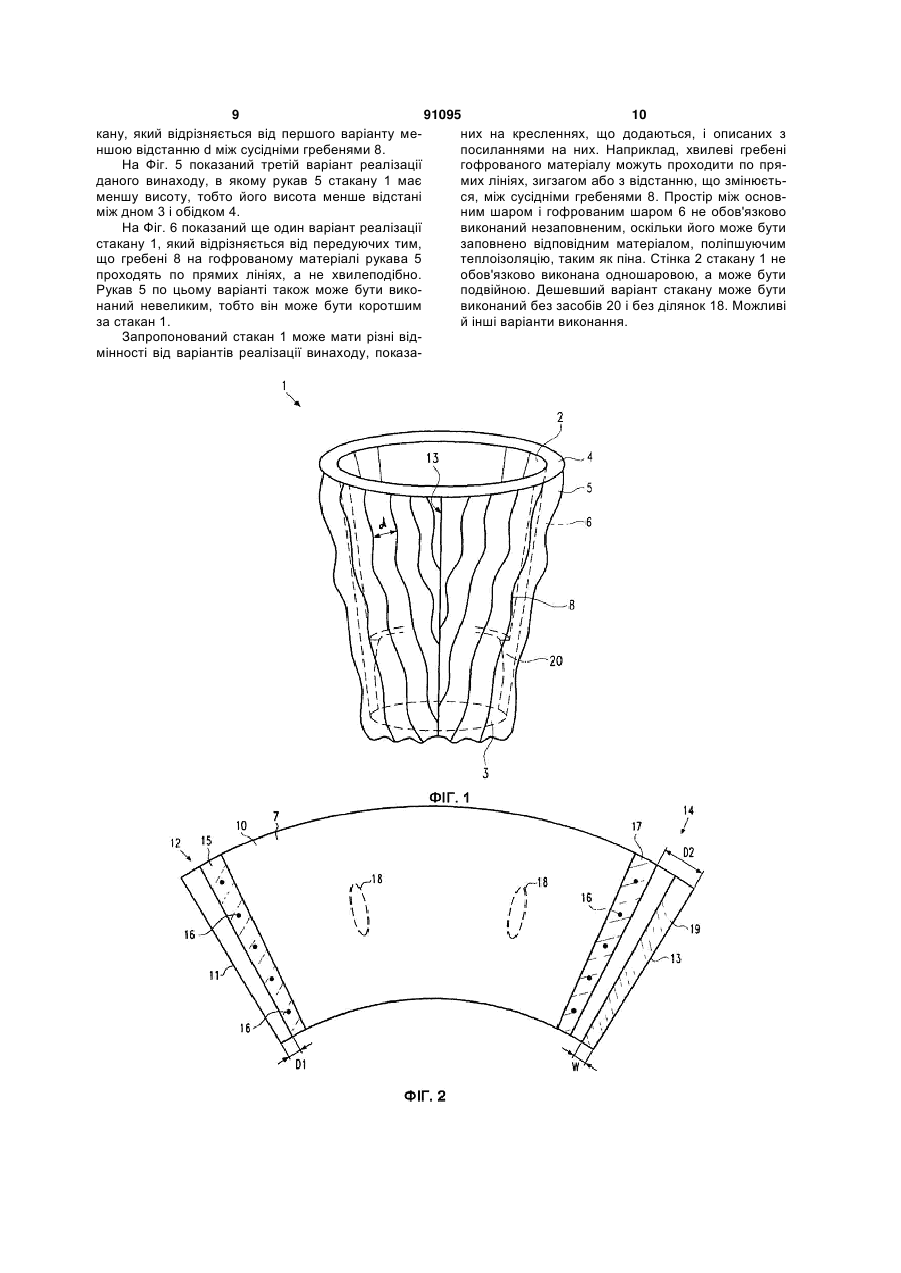

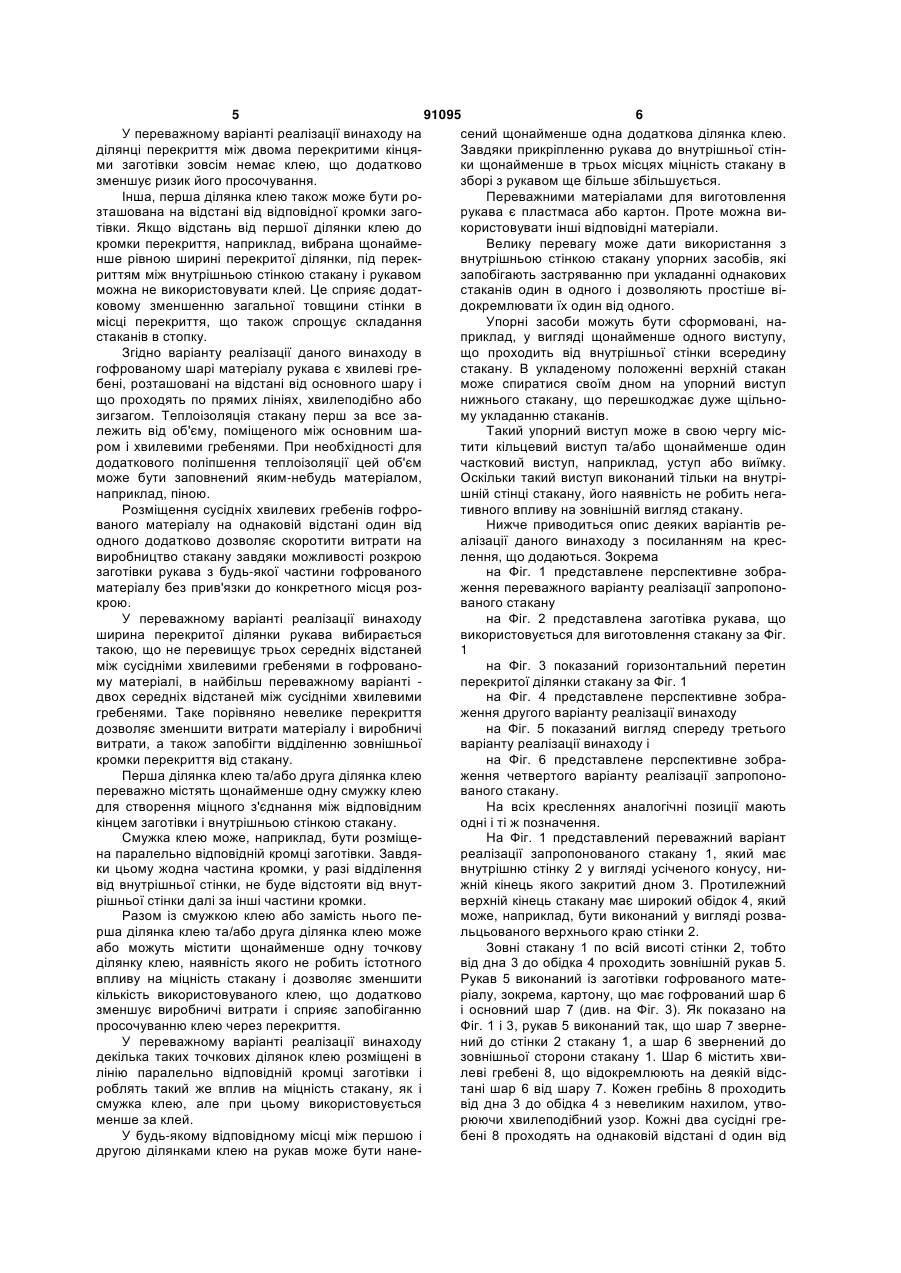

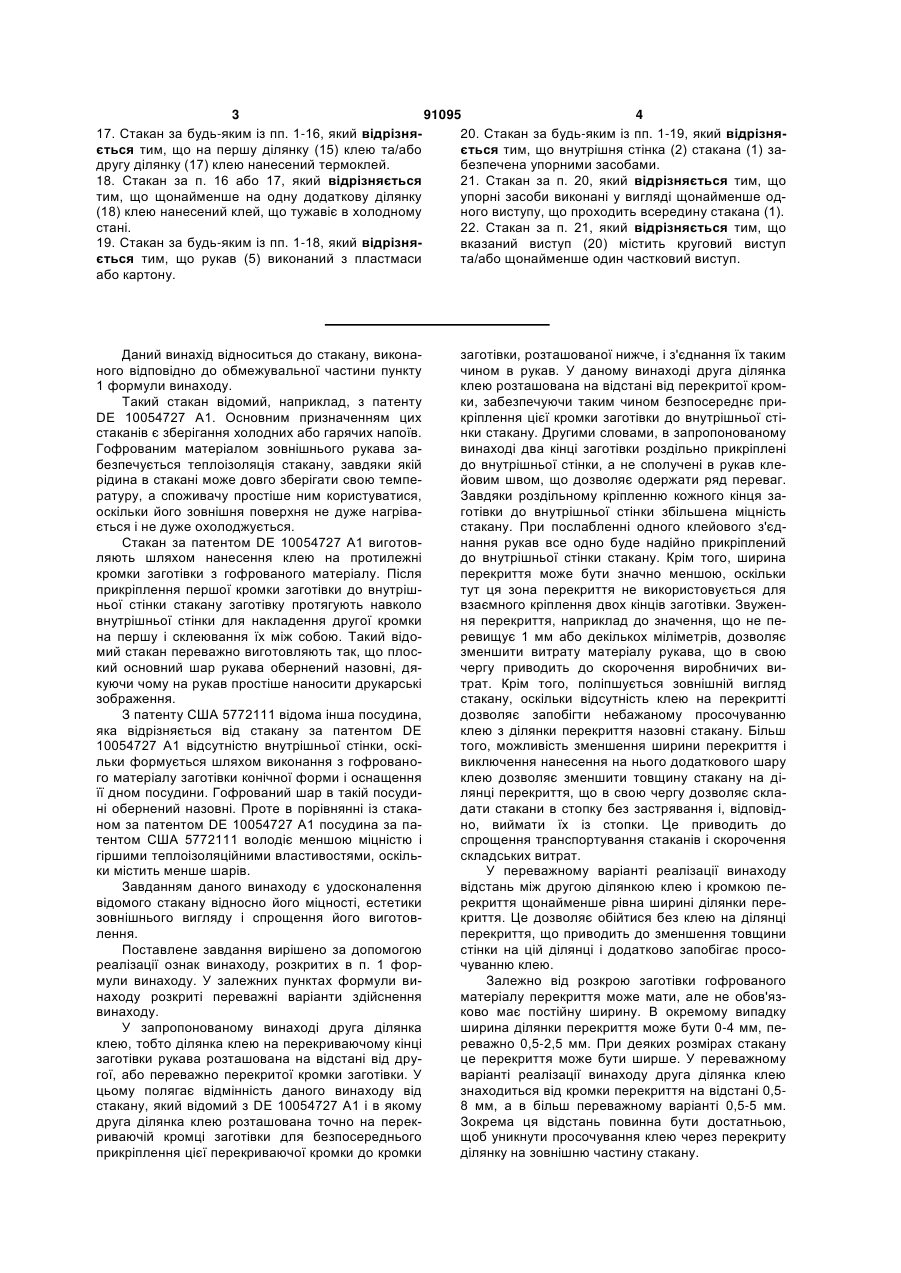

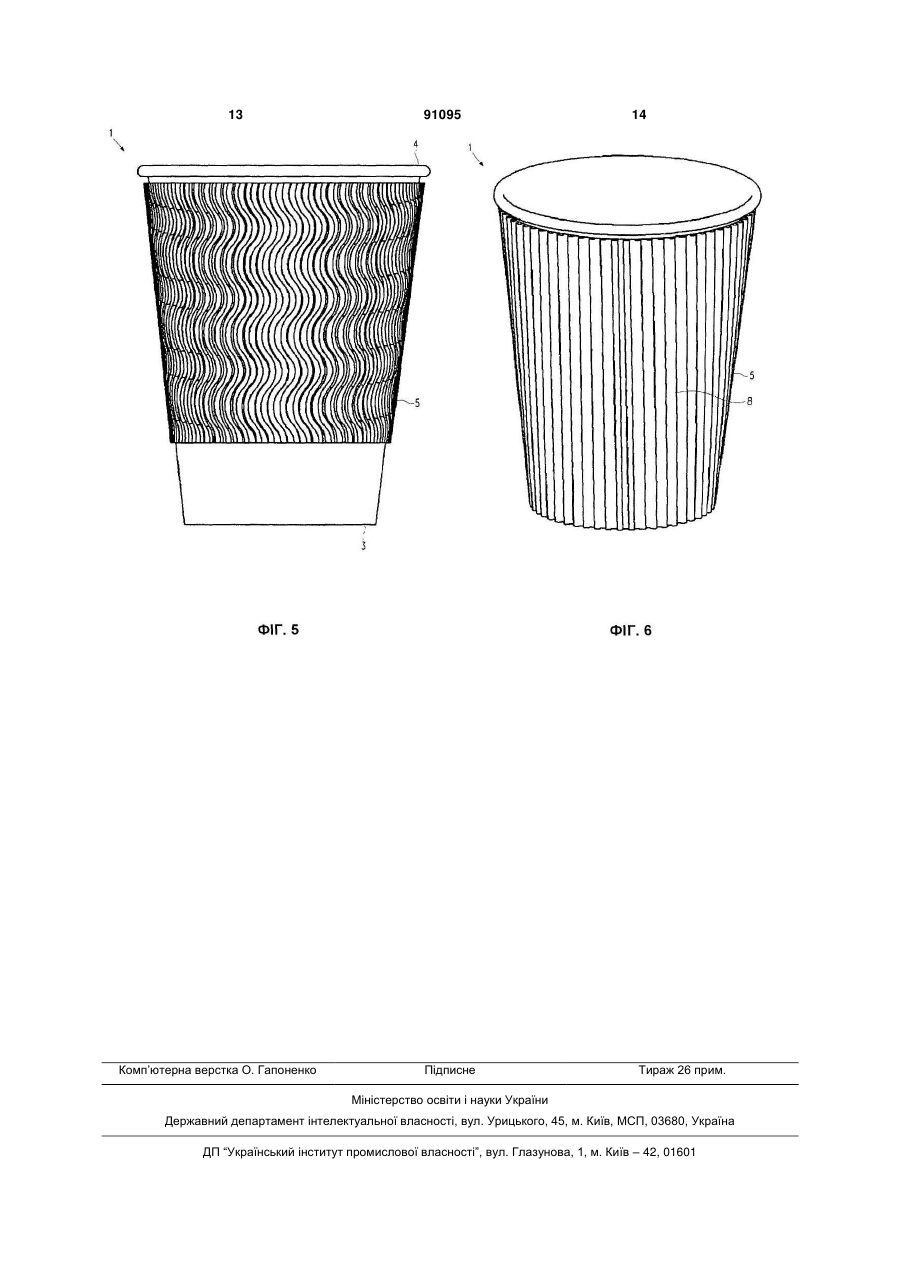

1. Стакан (1) з внутрішньою стінкою (2) і зовнішнім рукавом (5), сформованим із заготівки (10) гофрованого матеріалу, що містить гофрований шар (6) і основний шар (7), і виконаним так, що основний шар (7) звернений до внутрішньої стінки (2) стакана (1), в якому перший кінець (12) вказаної заготівки (10) перекритий щонайменше частково її другим кінцем (14) на ділянці (19) перекриття, а рукав (5) прикріплений до внутрішньої стінки (2) щонайменше першою ділянкою (15) клею, нанесеного з внутрішньої сторони рукава (5) на перший кінець (12) вказаної заготівки (10), і другою ділянкою (17) клею, нанесеного з внутрішньої сторони рукава (5) на другий кінець (14) вказаної заготівки (10), який відрізняється тим, що друга ділянка (17) клею розміщена на відстані (D2) від кромки (13) на другому кінці (14) вказаної заготівки (10). 2. Стакан за п. 1, який відрізняється тим, що відстань (D2) між другою ділянкою (17) клею і кромкою (13) перекриття щонайменше рівна ширині (W) ділянки (19) перекриття. 3. Стакан за п. 1 або 2, який відрізняється тим, що ширина (W) ділянки (19) перекриття складає від 0 до 4 мм. 4. Стакан за будь-яким із пп. 1-3, який відрізняється тим, що ширина (W) ділянки (19) перекриття складає від 0,5 до 2,5 мм. 5. Стакан за будь-яким із пп. 1-4, який відрізняється тим, що відстань (D2) між другою ділянкою (17) клею і кромкою (13) перекриття складає від 0,5 до 8 мм, переважно від 0,5 до 5 мм. 2 (19) 1 3 91095 4 17. Стакан за будь-яким із пп. 1-16, який відрізня20. Стакан за будь-яким із пп. 1-19, який відрізняється тим, що на першу ділянку (15) клею та/або ється тим, що внутрішня стінка (2) стакана (1) задругу ділянку (17) клею нанесений термоклей. безпечена упорними засобами. 18. Стакан за п. 16 або 17, який відрізняється 21. Стакан за п. 20, який відрізняється тим, що тим, що щонайменше на одну додаткову ділянку упорні засоби виконані у вигляді щонайменше од(18) клею нанесений клей, що тужавіє в холодному ного виступу, що проходить всередину стакана (1). 22. Стакан за п. 21, який відрізняється тим, що стані. 19. Стакан за будь-яким із пп. 1-18, який відрізнявказаний виступ (20) містить круговий виступ ється тим, що рукав (5) виконаний з пластмаси та/або щонайменше один частковий виступ. або картону. Даний винахід відноситься до стакану, виконаного відповідно до обмежувальної частини пункту 1 формули винаходу. Такий стакан відомий, наприклад, з патенту DE 10054727 А1. Основним призначенням цих стаканів є зберігання холодних або гарячих напоїв. Гофрованим матеріалом зовнішнього рукава забезпечується теплоізоляція стакану, завдяки якій рідина в стакані може довго зберігати свою температуру, а споживачу простіше ним користуватися, оскільки його зовнішня поверхня не дуже нагрівається і не дуже охолоджується. Стакан за патентом DE 10054727 А1 виготовляють шляхом нанесення клею на протилежні кромки заготівки з гофрованого матеріалу. Після прикріплення першої кромки заготівки до внутрішньої стінки стакану заготівку протягують навколо внутрішньої стінки для накладення другої кромки на першу і склеювання їх між собою. Такий відомий стакан переважно виготовляють так, що плоский основний шар рукава обернений назовні, дякуючи чому на рукав простіше наносити друкарські зображення. З патенту США 5772111 відома інша посудина, яка відрізняється від стакану за патентом DE 10054727 А1 відсутністю внутрішньої стінки, оскільки формується шляхом виконання з гофрованого матеріалу заготівки конічної форми і оснащення її дном посудини. Гофрований шар в такій посудині обернений назовні. Проте в порівнянні із стаканом за патентом DE 10054727 А1 посудина за патентом США 5772111 володіє меншою міцністю і гіршими теплоізоляційними властивостями, оскільки містить менше шарів. Завданням даного винаходу є удосконалення відомого стакану відносно його міцності, естетики зовнішнього вигляду і спрощення його виготовлення. Поставлене завдання вирішено за допомогою реалізації ознак винаходу, розкритих в п. 1 формули винаходу. У залежних пунктах формули винаходу розкриті переважні варіанти здійснення винаходу. У запропонованому винаході друга ділянка клею, тобто ділянка клею на перекриваючому кінці заготівки рукава розташована на відстані від другої, або переважно перекритої кромки заготівки. У цьому полягає відмінність даного винаходу від стакану, який відомий з DE 10054727 А1 і в якому друга ділянка клею розташована точно на перекриваючій кромці заготівки для безпосереднього прикріплення цієї перекриваючої кромки до кромки заготівки, розташованої нижче, і з'єднання їх таким чином в рукав. У даному винаході друга ділянка клею розташована на відстані від перекритої кромки, забезпечуючи таким чином безпосереднє прикріплення цієї кромки заготівки до внутрішньої стінки стакану. Другими словами, в запропонованому винаході два кінці заготівки роздільно прикріплені до внутрішньої стінки, а не сполучені в рукав клейовим швом, що дозволяє одержати ряд переваг. Завдяки роздільному кріпленню кожного кінця заготівки до внутрішньої стінки збільшена міцність стакану. При послабленні одного клейового з'єднання рукав все одно буде надійно прикріплений до внутрішньої стінки стакану. Крім того, ширина перекриття може бути значно меншою, оскільки тут ця зона перекриття не використовується для взаємного кріплення двох кінців заготівки. Звуження перекриття, наприклад до значення, що не перевищує 1 мм або декількох міліметрів, дозволяє зменшити витрату матеріалу рукава, що в свою чергу приводить до скорочення виробничих витрат. Крім того, поліпшується зовнішній вигляд стакану, оскільки відсутність клею на перекритті дозволяє запобігти небажаному просочуванню клею з ділянки перекриття назовні стакану. Більш того, можливість зменшення ширини перекриття і виключення нанесення на нього додаткового шару клею дозволяє зменшити товщину стакану на ділянці перекриття, що в свою чергу дозволяє складати стакани в стопку без застрявання і, відповідно, виймати їх із стопки. Це приводить до спрощення транспортування стаканів і скорочення складських витрат. У переважному варіанті реалізації винаходу відстань між другою ділянкою клею і кромкою перекриття щонайменше рівна ширині ділянки перекриття. Це дозволяє обійтися без клею на ділянці перекриття, що приводить до зменшення товщини стінки на цій ділянці і додатково запобігає просочуванню клею. Залежно від розкрою заготівки гофрованого матеріалу перекриття може мати, але не обов'язково має постійну ширину. В окремому випадку ширина ділянки перекриття може бути 0-4 мм, переважно 0,5-2,5 мм. При деяких розмірах стакану це перекриття може бути ширше. У переважному варіанті реалізації винаходу друга ділянка клею знаходиться від кромки перекриття на відстані 0,58 мм, а в більш переважному варіанті 0,5-5 мм. Зокрема ця відстань повинна бути достатньою, щоб уникнути просочування клею через перекриту ділянку на зовнішню частину стакану. 5 91095 6 У переважному варіанті реалізації винаходу на сений щонайменше одна додаткова ділянка клею. ділянці перекриття між двома перекритими кінцяЗавдяки прикріпленню рукава до внутрішньої стінми заготівки зовсім немає клею, що додатково ки щонайменше в трьох місцях міцність стакану в зменшує ризик його просочування. зборі з рукавом ще більше збільшується. Інша, перша ділянка клею також може бути роПереважними матеріалами для виготовлення зташована на відстані від відповідної кромки загорукава є пластмаса або картон. Проте можна витівки. Якщо відстань від першої ділянки клею до користовувати інші відповідні матеріали. кромки перекриття, наприклад, вибрана щонаймеВелику перевагу може дати використання з нше рівною ширині перекритої ділянки, під переквнутрішньою стінкою стакану упорних засобів, які риттям між внутрішньою стінкою стакану і рукавом запобігають застряванню при укладанні однакових можна не використовувати клей. Це сприяє додатстаканів один в одного і дозволяють простіше віковому зменшенню загальної товщини стінки в докремлювати їх один від одного. місці перекриття, що також спрощує складання Упорні засоби можуть бути сформовані, настаканів в стопку. приклад, у вигляді щонайменше одного виступу, Згідно варіанту реалізації даного винаходу в що проходить від внутрішньої стінки всередину гофрованому шарі матеріалу рукава є хвилеві грестакану. В укладеному положенні верхній стакан бені, розташовані на відстані від основного шару і може спиратися своїм дном на упорний виступ що проходять по прямих лініях, хвилеподібно або нижнього стакану, що перешкоджає дуже щільнозигзагом. Теплоізоляція стакану перш за все заму укладанню стаканів. лежить від об'єму, поміщеного між основним шаТакий упорний виступ може в свою чергу місром і хвилевими гребенями. При необхідності для тити кільцевий виступ та/або щонайменше один додаткового поліпшення теплоізоляції цей об'єм частковий виступ, наприклад, уступ або виїмку. може бути заповнений яким-небудь матеріалом, Оскільки такий виступ виконаний тільки на внутрінаприклад, піною. шній стінці стакану, його наявність не робить негаРозміщення сусідніх хвилевих гребенів гофротивного впливу на зовнішній вигляд стакану. ваного матеріалу на однаковій відстані один від Нижче приводиться опис деяких варіантів реодного додатково дозволяє скоротити витрати на алізації даного винаходу з посиланням на кресвиробництво стакану завдяки можливості розкрою лення, що додаються. Зокрема заготівки рукава з будь-якої частини гофрованого на Фіг. 1 представлене перспективне зобраматеріалу без прив'язки до конкретного місця розження переважного варіанту реалізації запропонокрою. ваного стакану У переважному варіанті реалізації винаходу на Фіг. 2 представлена заготівка рукава, що ширина перекритої ділянки рукава вибирається використовується для виготовлення стакану за Фіг. такою, що не перевищує трьох середніх відстаней 1 між сусідніми хвилевими гребенями в гофрованона Фіг. 3 показаний горизонтальний перетин му матеріалі, в найбільш переважному варіанті перекритої ділянки стакану за Фіг. 1 двох середніх відстаней між сусідніми хвилевими на Фіг. 4 представлене перспективне зобрагребенями. Таке порівняно невелике перекриття ження другого варіанту реалізації винаходу дозволяє зменшити витрати матеріалу і виробничі на Фіг. 5 показаний вигляд спереду третього витрати, а також запобігти відділенню зовнішньої варіанту реалізації винаходу і кромки перекриття від стакану. на Фіг. 6 представлене перспективне зобраПерша ділянка клею та/або друга ділянка клею ження четвертого варіанту реалізації запропонопереважно містять щонайменше одну смужку клею ваного стакану. для створення міцного з'єднання між відповідним На всіх кресленнях аналогічні позиції мають кінцем заготівки і внутрішньою стінкою стакану. одні і ті ж позначення. Смужка клею може, наприклад, бути розміщеНа Фіг. 1 представлений переважний варіант на паралельно відповідній кромці заготівки. Завдяреалізації запропонованого стакану 1, який має ки цьому жодна частина кромки, у разі відділення внутрішню стінку 2 у вигляді усіченого конусу, нивід внутрішньої стінки, не буде відстояти від внутжній кінець якого закритий дном 3. Протилежний рішньої стінки далі за інші частини кромки. верхній кінець стакану має широкий обідок 4, який Разом із смужкою клею або замість нього пеможе, наприклад, бути виконаний у вигляді розварша ділянка клею та/або друга ділянка клею може льцьованого верхнього краю стінки 2. або можуть містити щонайменше одну точкову Зовні стакану 1 по всій висоті стінки 2, тобто ділянку клею, наявність якого не робить істотного від дна 3 до обідка 4 проходить зовнішній рукав 5. впливу на міцність стакану і дозволяє зменшити Рукав 5 виконаний із заготівки гофрованого матекількість використовуваного клею, що додатково ріалу, зокрема, картону, що має гофрований шар 6 зменшує виробничі витрати і сприяє запобіганню і основний шар 7 (див. на Фіг. 3). Як показано на просочуванню клею через перекриття. Фіг. 1 і 3, рукав 5 виконаний так, що шар 7 звернеУ переважному варіанті реалізації винаходу ний до стінки 2 стакану 1, а шар 6 звернений до декілька таких точкових ділянок клею розміщені в зовнішньої сторони стакану 1. Шар 6 містить хвилінію паралельно відповідній кромці заготівки і леві гребені 8, що відокремлюють на деякій відсроблять такий же вплив на міцність стакану, як і тані шар 6 від шару 7. Кожен гребінь 8 проходить смужка клею, але при цьому використовується від дна 3 до обідка 4 з невеликим нахилом, утвоменше за клей. рюючи хвилеподібний узор. Кожні два сусідні греУ будь-якому відповідному місці між першою і бені 8 проходять на однаковій відстані d один від другою ділянками клею на рукав може бути нане 7 91095 8 одного. Між гребенями 8 утворена западина 9, з перекриттям на кінець 12. Як показано на Фіг. 2 і шар 6 і шар 7 якої сполучені один з одним. 3, в окремому випадку перекриття 19 має ширину Як показано на Фіг. 2, рукав 5 стакану 1 вигоW. Хоча в переважному варіанті реалізації винатовлений з плоскої заготівки 10 гофрованого маходу ширина W не перевищує відстань d між двотеріалу, яка має таку форму, що при з'єднанні вома сусідніми гребенями 8, вона може бути більна утворює рукав 5 у вигляді усіченого конусу, шою і залежить від величини відстані d. конусність якого відповідає конусності стінки 2. Хоча відстань D1 між кромкою 11 і ділянкою 15 Заготівку 10 такої форми можна вирізати з більшоможе дорівнювати нулю, в переважному варіанті го шматка гофрованого матеріалу. реалізації винаходу вона відрізняється від нуля; Як показано на Фіг. 2, заготівка 10 з гофровазокрема за відсутності перекриття, або ширині W ного матеріалу може бути виконана у вигляді злегрівної нулю, в більш переважному варіанті реаліка зігнутої смуги, перша кромка 11 якої знаходитьзації винаходу вона щонайменше рівна ширині W ся на першому кінці 12 смуги, а друга кромка 13 перекриття. Вибір відстані D1 щонайменше рівним на протилежному, другому кінці 14 смуги. Паралеширині W при достатній близькості до кромки 11 льно кромці 11 на відстані D1 від неї на внутрішній заготівки 10, щоб уникнути від'єднання заготівки 10 стороні заготівки 10, тобто на шарі 7, виконана від стінки 2, дозволяє зберігати перекриту ділянку перша ділянка 15 клею, який на Фіг. 2 заштриховаміж кінцем 12 заготівки 10 і стінкою 2 вільним від ний. Клей на ділянку 15 нанесений у вигляді декіклею. Завдяки цьому можна зменшити товщину лькох точкових ділянок 16, розташованих на ділястінки в місці перекриття при збереженні достатнці 15 на однакових відстанях. В окремому ньої міцності стакану. випадку ділянки 16 розташовані на лінії, по суті Як показано на Фіг. 2 і 3, відстань D2 між кромпаралельній кромці 11 заготівки 10. кою 13 і ділянкою 17 щонайменше рівна ширині W На протилежній, другій кромці 13 заготівки 10 перекриття, при цьому в переважному варіанті аналогічним чином сформована друга ділянка 17 реалізації винаходу (Фіг. 3) вона трохи перевищує клею, що проходить від кромки 13 на відстані D2. W, якщо W не рівне нулю. Після кріплення кінця 14 Ділянка 17, як і ділянка 15, також містить окремі заготівки 10 до стінки 2 на ділянці 17 кінець 14 руточкові ділянки 16, розташовані на лінії, по суті кава 5 виявляється розміщений зовні, і володіє паралельній кромці 13 заготівки 10. Замість діляможливістю перекриття кінця 12 заготівки 10. На нок 16 або разом з ними на відповідні ділянки 15, Фіг. 2 ділянка 19 перекриття заштрихована. Його 17 може бути нанесений клей у формі смужки або ширина W складає 0-4 мм, переважно 0,5-2,5 мм. іншій відповідній формі. Крім того при необхідності Така невелика ширина W, що дозволяє як вказано клей може бути нанесений на додаткові ділянки вище понизити витрату матеріалу і поліпшити зов18, розташовані між ділянкою 15 і ділянкою 17. У нішній вигляд стакану 1, забезпечується, згідно переважному варіанті реалізації винаходу клей на даному винаходу, розміщенням ділянки 17 на неділянках 15, 17 є термоклеєм, що дозволяє здійснульовій відстані D2 від кромки 13 заготівки 10. нити швидку збірку, а клей ділянки або ділянок 18 Замість прикріплення двох кінців 12, 14 заготівки схоплюється в холодному стані, що забезпечує 10 один до одного, а потім до стінки 2, здійснюваміцніше злипання. Якщо швидкість збірки готового ного у відомому рішенні, даним винаходом запровиробу не важлива, то на ділянки 15 та/або 17 теж поновано роздільне прикріплення кожного кінця може бути нанесений клей, що схоплюється в хо12, 14 заготівки 10 до стінки 2. Цим забезпечується лодному стані. чудова міцність конструкції, а ділянка 19 між кінПри виготовленні стакану 1 заготівку 10 для цем 12 і кінцем 14 заготівки 10 може бути вільною рукава спочатку формують окремо від "голого" від клею, що в свою чергу дозволяє зменшити шистакану 1. Зокрема заготівка 10 може бути вирізарину W ділянки 19 до такого малого значення. на з великого листа гофрованого матеріалу. Після Проте, завдяки роздільному прикріпленню обох нанесення клею на ділянку 15, ділянка 17 і, при кінців 12, 14 заготівки 10 до стінки 2 кріплення конеобхідності, ділянка або ділянки 18 заготівки 10 її жного кінця 12, 14 виявляється надійнішим, ніжу обертають навколо "голого" стакану 1. Для цього відомому рішенні. кінець 12 заготівки 10 притискують до стакану 1 і У запропонованому стакані 1 (див. Фіг. 1) таприкріплюють зовні до стінки 2 за допомогою клею кож можуть бути виконані упорні засоби 20. У варі16, нанесеного на ділянку 15. Далі заготівку 10 анті реалізації винаходу, показаному на Фіг. 1, заобертають або протягують навколо стінки 2 і приксоби 20 сформовані у вигляді уступу або виступу, ріплюють до неї клеєм ділянки 18, а потім клеєм що проходить від стінки 2 всередину стакану 1. 16 ділянки 17. Клей на всі ділянки заготівки 10 моЗалежно від конусності стакану 1 виступ 20 розтаже бути нанесений не одночасно, а у міру обершовують на такій висоті від дна 3, що під час уклатання заготівки 10 навколо стінки 2. Можливий дання верхній стакан 1 може спиратися своїм також варіант, при якому заготівка спочатку контадном 3 на виступ 20 нижнього стакану 1, запобігактує з "голим" стаканом своєю центральною часючи дуже щільному укладанню в нижній стакан 1. тиною, а потім два її кінця 12, 14 обертають симеВиступ 20 може бути кільцевим і проходити по трично навколо стакану і роздільно прикріплюють периметру стакану 1, або бути виконаним у виглядо стінки 2 кожен кінець. Для притиснення кінців ді одного часткового виступу або декількох відда12, 14один до одного і до стакану 1 може бути лених один від одного часткових виступів, розтавикористаний затиск. шованих на одній висоті над дном 3 стакану 1. На Після завершення обертання заготівки 10 наФіг. 4 представлене перспективне зображення вколо стінки 2 для формування рукава 5, що задругого варіанту реалізації запропонованого стакриває стінку 2, кінець 14 заготівки 10 накладають 9 91095 10 кану, який відрізняється від першого варіанту мених на кресленнях, що додаються, і описаних з ншою відстанню d між сусідніми гребенями 8. посиланнями на них. Наприклад, хвилеві гребені На Фіг. 5 показаний третій варіант реалізації гофрованого матеріалу можуть проходити по пряданого винаходу, в якому рукав 5 стакану 1 має мих лініях, зигзагом або з відстанню, що змінюєтьменшу висоту, тобто його висота менше відстані ся, між сусідніми гребенями 8. Простір між основміж дном 3 і обідком 4. ним шаром і гофрованим шаром 6 не обов'язково На Фіг. 6 показаний ще один варіант реалізації виконаний незаповненим, оскільки його може бути стакану 1, який відрізняється від передуючих тим, заповнено відповідним матеріалом, поліпшуючим що гребені 8 на гофрованому матеріалі рукава 5 теплоізоляцію, таким як піна. Стінка 2 стакану 1 не проходять по прямих лініях, а не хвилеподібно. обов'язково виконана одношаровою, а може бути Рукав 5 по цьому варіанті також може бути викоподвійною. Дешевший варіант стакану може бути наний невеликим, тобто він може бути коротшим виконаний без засобів 20 і без ділянок 18. Можливі за стакан 1. й інші варіанти виконання. Запропонований стакан 1 може мати різні відмінності від варіантів реалізації винаходу, показа 11 91095 12 13 Комп’ютерна верстка О. Гапоненко 91095 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
