Опорна балка під конвективний пакет котельного агрегату

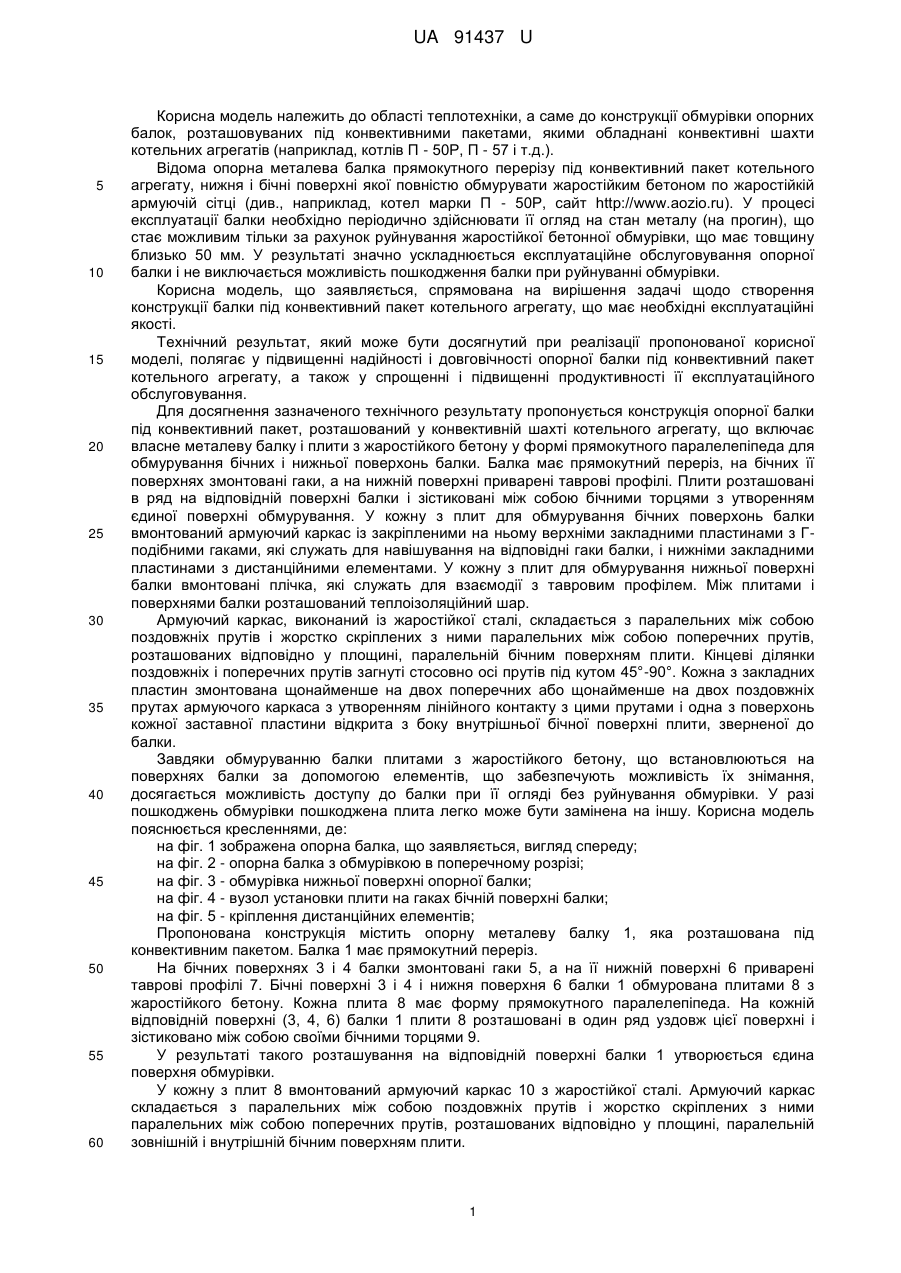

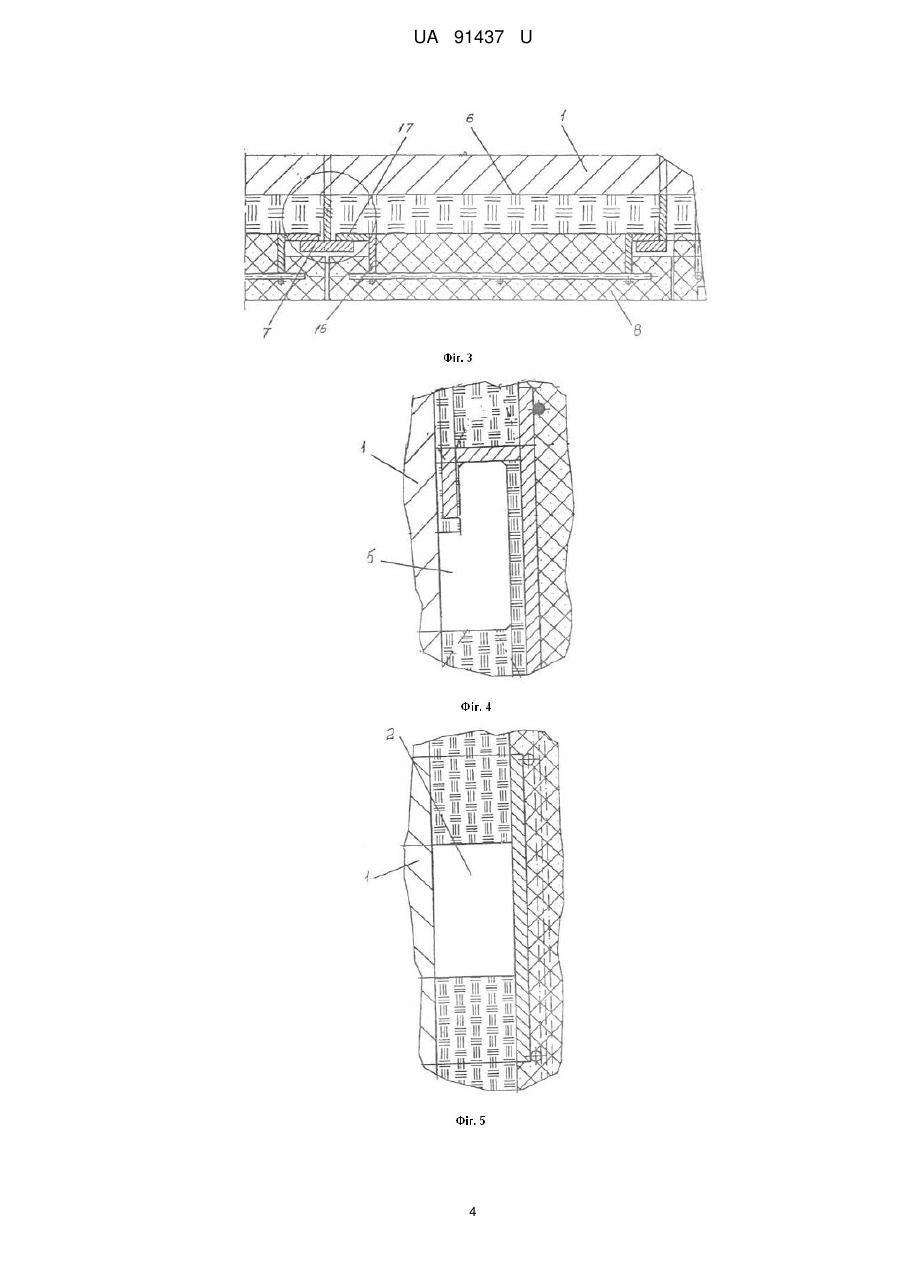

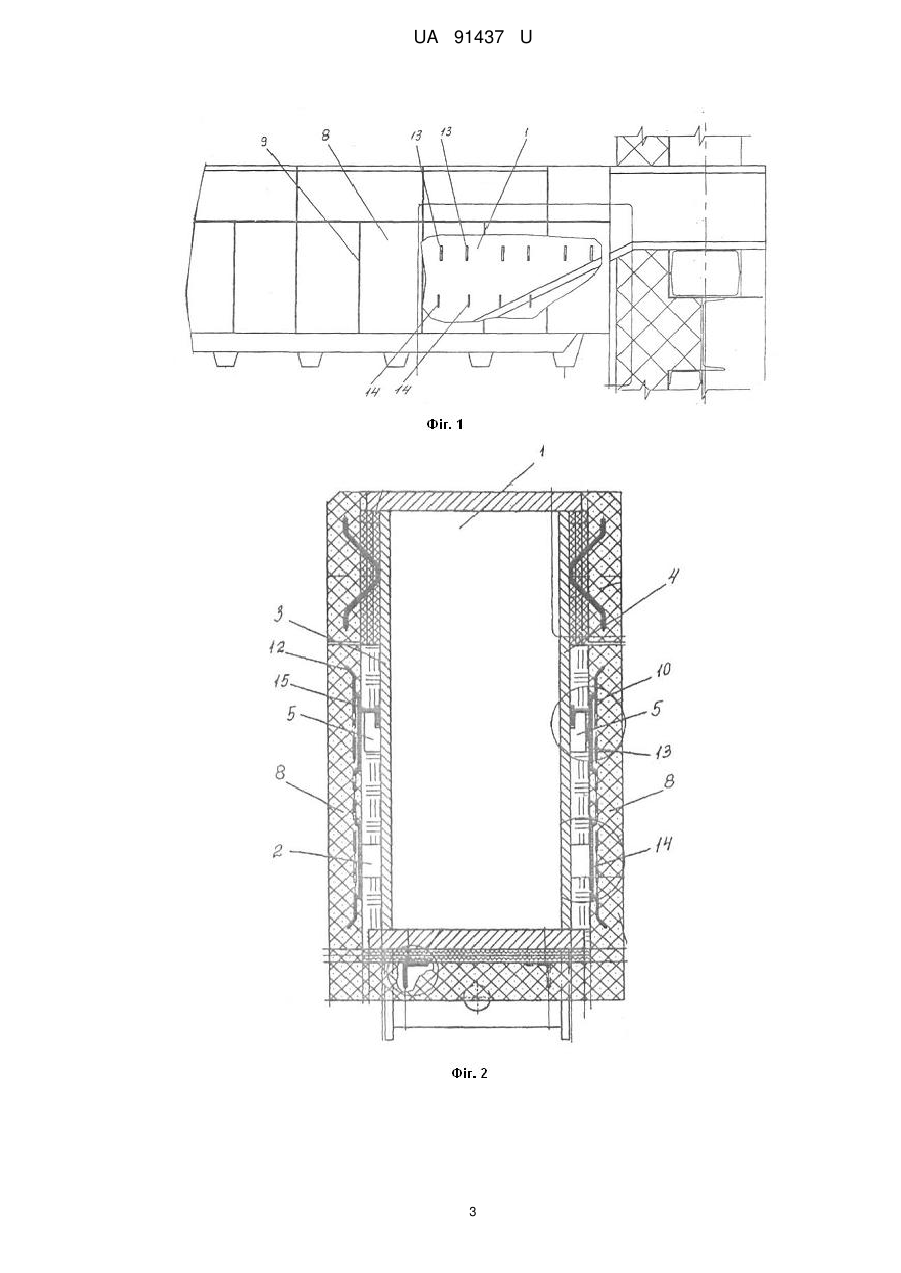

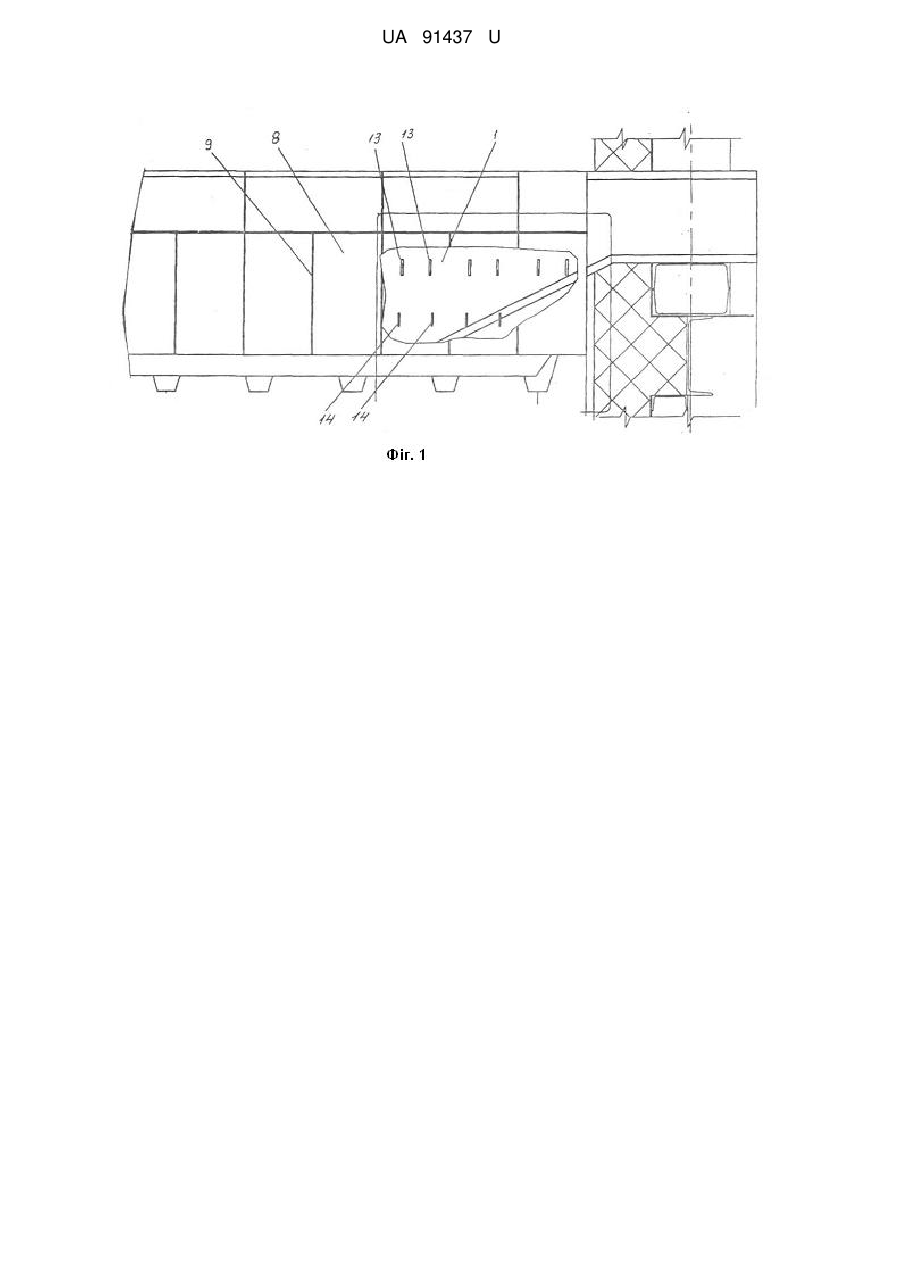

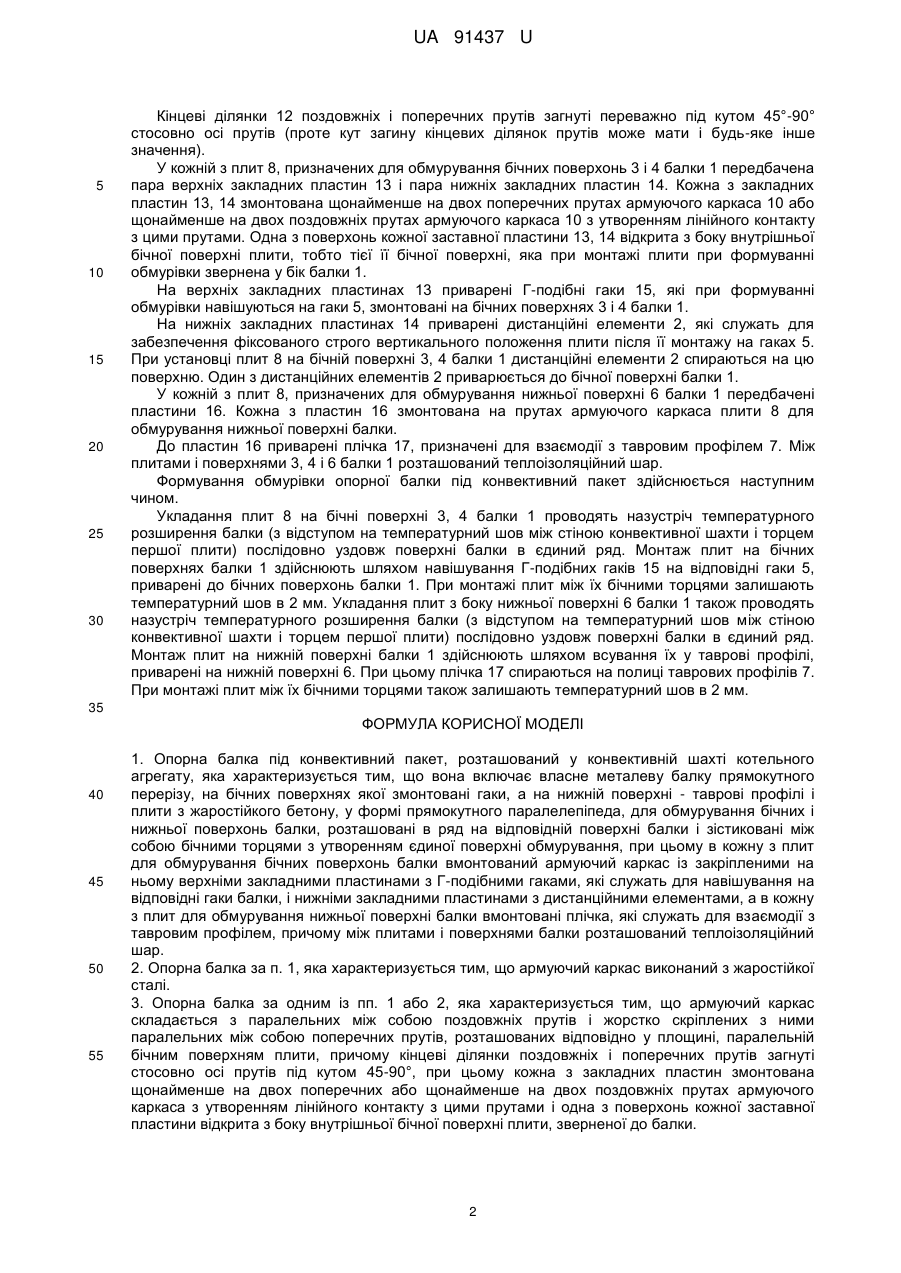

Реферат: Опорна балка під конвективний пакет, розташований у конвективній шахті котельного агрегату, характеризується тим, що включає власне металеву балку прямокутного перерізу, на бічних поверхнях якої змонтовані гаки, а на нижній поверхні - таврові профілі і плити з жаростійкого бетону, у формі прямокутного паралелепіпеда, для обмурування бічних і нижньої поверхонь балки, розташовані в ряд на відповідній поверхні балки і зістиковані між собою бічними торцями з утворенням єдиної поверхні обмурування. В кожну з плит для обмурування бічних поверхонь балки вмонтований армуючий каркас із закріпленими на ньому верхніми закладними пластинами з Г-подібними гаками, які служать для навішування на відповідні гаки балки, і нижніми закладними пластинами з дистанційними елементами. В кожну з плит для обмурування нижньої поверхні балки вмонтовані плічка, які служать для взаємодії з тавровим профілем. Між плитами і поверхнями балки розташований теплоізоляційний шар. UA 91437 U (12) UA 91437 U UA 91437 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області теплотехніки, а саме до конструкції обмурівки опорних балок, розташовуваних під конвективними пакетами, якими обладнані конвективні шахти котельних агрегатів (наприклад, котлів П - 50Р, П - 57 і т.д.). Відома опорна металева балка прямокутного перерізу під конвективний пакет котельного агрегату, нижня і бічні поверхні якої повністю обмурувати жаростійким бетоном по жаростійкій армуючій сітці (див., наприклад, котел марки П - 50Р, сайт http://www.aozio.ru). У процесі експлуатації балки необхідно періодично здійснювати її огляд на стан металу (на прогин), що стає можливим тільки за рахунок руйнування жаростійкої бетонної обмурівки, що має товщину близько 50 мм. У результаті значно ускладнюється експлуатаційне обслуговування опорної балки і не виключається можливість пошкодження балки при руйнуванні обмурівки. Корисна модель, що заявляється, спрямована на вирішення задачі щодо створення конструкції балки під конвективний пакет котельного агрегату, що має необхідні експлуатаційні якості. Технічний результат, який може бути досягнутий при реалізації пропонованої корисної моделі, полягає у підвищенні надійності і довговічності опорної балки під конвективний пакет котельного агрегату, а також у спрощенні і підвищенні продуктивності її експлуатаційного обслуговування. Для досягнення зазначеного технічного результату пропонується конструкція опорної балки під конвективний пакет, розташований у конвективній шахті котельного агрегату, що включає власне металеву балку і плити з жаростійкого бетону у формі прямокутного паралелепіпеда для обмурування бічних і нижньої поверхонь балки. Балка має прямокутний переріз, на бічних її поверхнях змонтовані гаки, а на нижній поверхні приварені таврові профілі. Плити розташовані в ряд на відповідній поверхні балки і зістиковані між собою бічними торцями з утворенням єдиної поверхні обмурування. У кожну з плит для обмурування бічних поверхонь балки вмонтований армуючий каркас із закріпленими на ньому верхніми закладними пластинами з Гподібними гаками, які служать для навішування на відповідні гаки балки, і нижніми закладними пластинами з дистанційними елементами. У кожну з плит для обмурування нижньої поверхні балки вмонтовані плічка, які служать для взаємодії з тавровим профілем. Між плитами і поверхнями балки розташований теплоізоляційний шар. Армуючий каркас, виконаний із жаростійкої сталі, складається з паралельних між собою поздовжніх прутів і жорстко скріплених з ними паралельних між собою поперечних прутів, розташованих відповідно у площині, паралельній бічним поверхням плити. Кінцеві ділянки поздовжніх і поперечних прутів загнуті стосовно осі прутів під кутом 45°-90°. Кожна з закладних пластин змонтована щонайменше на двох поперечних або щонайменше на двох поздовжніх прутах армуючого каркаса з утворенням лінійного контакту з цими прутами і одна з поверхонь кожної заставної пластини відкрита з боку внутрішньої бічної поверхні плити, зверненої до балки. Завдяки обмуруванню балки плитами з жаростійкого бетону, що встановлюються на поверхнях балки за допомогою елементів, що забезпечують можливість їх знімання, досягається можливість доступу до балки при її огляді без руйнування обмурівки. У разі пошкоджень обмурівки пошкоджена плита легко може бути замінена на іншу. Корисна модель пояснюється кресленнями, де: на фіг. 1 зображена опорна балка, що заявляється, вигляд спереду; на фіг. 2 - опорна балка з обмурівкою в поперечному розрізі; на фіг. 3 - обмурівка нижньої поверхні опорної балки; на фіг. 4 - вузол установки плити на гаках бічній поверхні балки; на фіг. 5 - кріплення дистанційних елементів; Пропонована конструкція містить опорну металеву балку 1, яка розташована під конвективним пакетом. Балка 1 має прямокутний переріз. На бічних поверхнях 3 і 4 балки змонтовані гаки 5, а на її нижній поверхні 6 приварені таврові профілі 7. Бічні поверхні 3 і 4 і нижня поверхня 6 балки 1 обмурована плитами 8 з жаростійкого бетону. Кожна плита 8 має форму прямокутного паралелепіпеда. На кожній відповідній поверхні (3, 4, 6) балки 1 плити 8 розташовані в один ряд уздовж цієї поверхні і зістиковано між собою своїми бічними торцями 9. У результаті такого розташування на відповідній поверхні балки 1 утворюється єдина поверхня обмурівки. У кожну з плит 8 вмонтований армуючий каркас 10 з жаростійкої сталі. Армуючий каркас складається з паралельних між собою поздовжніх прутів і жорстко скріплених з ними паралельних між собою поперечних прутів, розташованих відповідно у площині, паралельній зовнішній і внутрішній бічним поверхням плити. 1 UA 91437 U 5 10 15 20 25 30 Кінцеві ділянки 12 поздовжніх і поперечних прутів загнуті переважно під кутом 45°-90° стосовно осі прутів (проте кут загину кінцевих ділянок прутів може мати і будь-яке інше значення). У кожній з плит 8, призначених для обмурування бічних поверхонь 3 і 4 балки 1 передбачена пара верхніх закладних пластин 13 і пара нижніх закладних пластин 14. Кожна з закладних пластин 13, 14 змонтована щонайменше на двох поперечних прутах армуючого каркаса 10 або щонайменше на двох поздовжніх прутах армуючого каркаса 10 з утворенням лінійного контакту з цими прутами. Одна з поверхонь кожної заставної пластини 13, 14 відкрита з боку внутрішньої бічної поверхні плити, тобто тієї її бічної поверхні, яка при монтажі плити при формуванні обмурівки звернена у бік балки 1. На верхніх закладних пластинах 13 приварені Г-подібні гаки 15, які при формуванні обмурівки навішуються на гаки 5, змонтовані на бічних поверхнях 3 і 4 балки 1. На нижніх закладних пластинах 14 приварені дистанційні елементи 2, які служать для забезпечення фіксованого строго вертикального положення плити після її монтажу на гаках 5. При установці плит 8 на бічній поверхні 3, 4 балки 1 дистанційні елементи 2 спираються на цю поверхню. Один з дистанційних елементів 2 приварюється до бічної поверхні балки 1. У кожній з плит 8, призначених для обмурування нижньої поверхні 6 балки 1 передбачені пластини 16. Кожна з пластин 16 змонтована на прутах армуючого каркаса плити 8 для обмурування нижньої поверхні балки. До пластин 16 приварені плічка 17, призначені для взаємодії з тавровим профілем 7. Між плитами і поверхнями 3, 4 і 6 балки 1 розташований теплоізоляційний шар. Формування обмурівки опорної балки під конвективний пакет здійснюється наступним чином. Укладання плит 8 на бічні поверхні 3, 4 балки 1 проводять назустріч температурного розширення балки (з відступом на температурний шов між стіною конвективної шахти і торцем першої плити) послідовно уздовж поверхні балки в єдиний ряд. Монтаж плит на бічних поверхнях балки 1 здійснюють шляхом навішування Г-подібних гаків 15 на відповідні гаки 5, приварені до бічних поверхонь балки 1. При монтажі плит між їх бічними торцями залишають температурний шов в 2 мм. Укладання плит з боку нижньої поверхні 6 балки 1 також проводять назустріч температурного розширення балки (з відступом на температурний шов між стіною конвективної шахти і торцем першої плити) послідовно уздовж поверхні балки в єдиний ряд. Монтаж плит на нижній поверхні балки 1 здійснюють шляхом всування їх у таврові профілі, приварені на нижній поверхні 6. При цьому плічка 17 спираються на полиці таврових профілів 7. При монтажі плит між їх бічними торцями також залишають температурний шов в 2 мм. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Опорна балка під конвективний пакет, розташований у конвективній шахті котельного агрегату, яка характеризується тим, що вона включає власне металеву балку прямокутного перерізу, на бічних поверхнях якої змонтовані гаки, а на нижній поверхні - таврові профілі і плити з жаростійкого бетону, у формі прямокутного паралелепіпеда, для обмурування бічних і нижньої поверхонь балки, розташовані в ряд на відповідній поверхні балки і зістиковані між собою бічними торцями з утворенням єдиної поверхні обмурування, при цьому в кожну з плит для обмурування бічних поверхонь балки вмонтований армуючий каркас із закріпленими на ньому верхніми закладними пластинами з Г-подібними гаками, які служать для навішування на відповідні гаки балки, і нижніми закладними пластинами з дистанційними елементами, а в кожну з плит для обмурування нижньої поверхні балки вмонтовані плічка, які служать для взаємодії з тавровим профілем, причому між плитами і поверхнями балки розташований теплоізоляційний шар. 2. Опорна балка за п. 1, яка характеризується тим, що армуючий каркас виконаний з жаростійкої сталі. 3. Опорна балка за одним із пп. 1 або 2, яка характеризується тим, що армуючий каркас складається з паралельних між собою поздовжніх прутів і жорстко скріплених з ними паралельних між собою поперечних прутів, розташованих відповідно у площині, паралельній бічним поверхням плити, причому кінцеві ділянки поздовжніх і поперечних прутів загнуті стосовно осі прутів під кутом 45-90°, при цьому кожна з закладних пластин змонтована щонайменше на двох поперечних або щонайменше на двох поздовжніх прутах армуючого каркаса з утворенням лінійного контакту з цими прутами і одна з поверхонь кожної заставної пластини відкрита з боку внутрішньої бічної поверхні плити, зверненої до балки. 2 UA 91437 U 3 UA 91437 U 4 UA 91437 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
