П’ятова балка нагрівального агрегату
Номер патенту: 58179
Опубліковано: 11.04.2011
Автори: Тітов Валерій Георгійович, Лисенко Станислав Ігоревич, Прахнін Вячеслав Леонідович, Коломійцев Євген Володимирович
Формула / Реферат
П'ятова балка нагрівального агрегата, що виконана з металевих листів, жорстко сполучених у вигляді маючого водопідвідні і водовідвідні труби пустотілого каркаса L-подібного поперечного перерізу, утвореного вертикальним листом, примикаючим до нього фігурногнутим листом, вертикальною стінкою, верхнім листом і боковинами, і забезпеченого внутрішніми стяжками, яка відрізняється тим, що стяжки виконані у вигляді металевих пластин прямокутної форми, причому кожна з пластин одним боком жорстко закріплена до внутрішньої поверхні вертикального листа, а іншим боком жорстко закріплена в прорізах, виконаних у сполучуваній з нею вертикальній стінці.
Текст

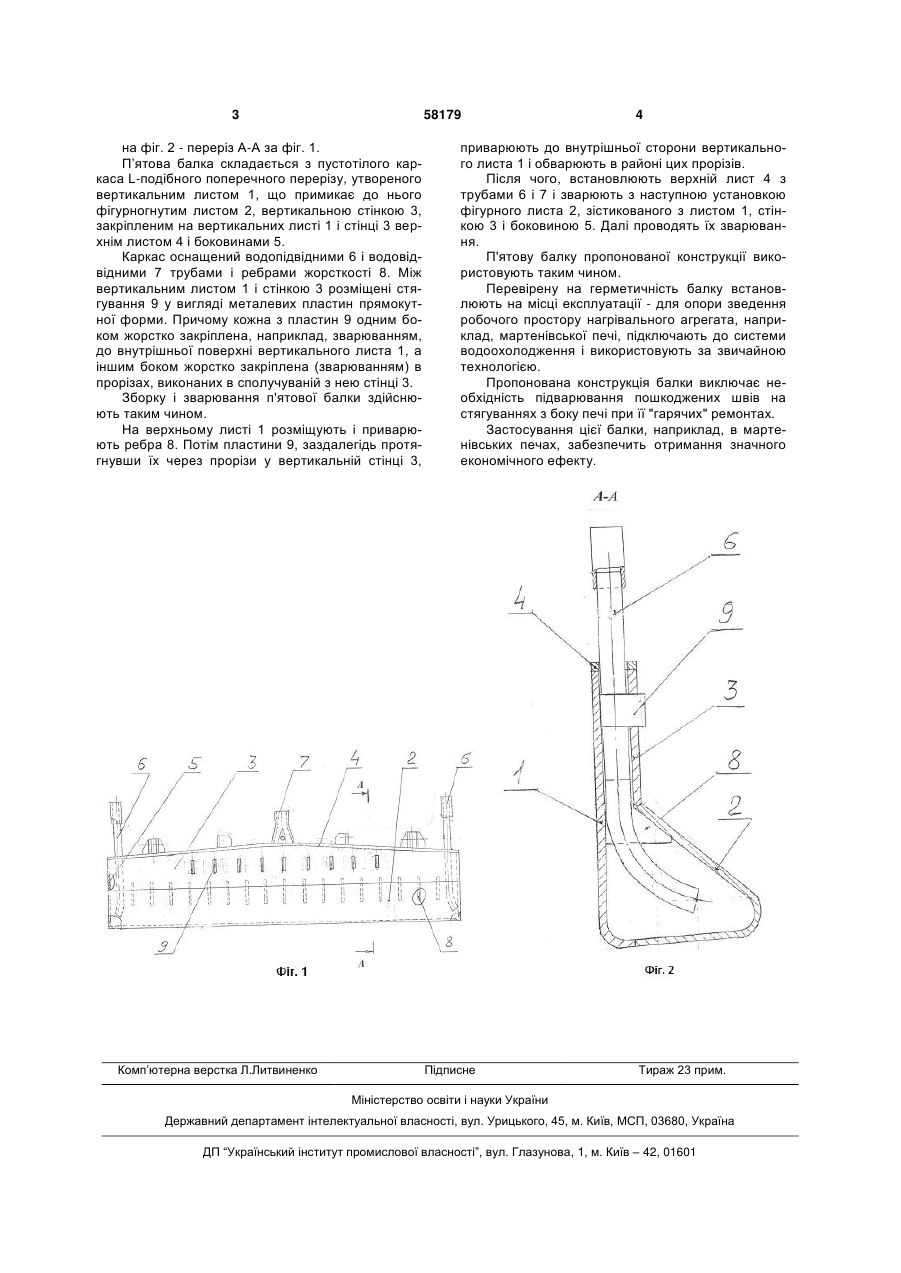

П'ятова балка нагрівального агрегата, що виконана з металевих листів, жорстко сполучених у 3 58179 на фіг. 2 - переріз А-А за фіг. 1. П’ятова балка складається з пустотілого каркаса L-подібного поперечного перерізу, утвореного вертикальним листом 1, що примикає до нього фігурногнутим листом 2, вертикальною стінкою 3, закріпленим на вертикальних листі 1 і стінці 3 верхнім листом 4 і боковинами 5. Каркас оснащений водопідвідними 6 і водовідвідними 7 трубами і ребрами жорсткості 8. Між вертикальним листом 1 і стінкою 3 розміщені стягування 9 у вигляді металевих пластин прямокутної форми. Причому кожна з пластин 9 одним боком жорстко закріплена, наприклад, зварюванням, до внутрішньої поверхні вертикального листа 1, а іншим боком жорстко закріплена (зварюванням) в прорізах, виконаних в сполучуваній з нею стінці 3. Зборку і зварювання п'ятової балки здійснюють таким чином. На верхньому листі 1 розміщують і приварюють ребра 8. Потім пластини 9, заздалегідь протягнувши їх через прорізи у вертикальній стінці 3, Комп’ютерна верстка Л.Литвиненко 4 приварюють до внутрішньої сторони вертикального листа 1 і обварюють в районі цих прорізів. Після чого, встановлюють верхній лист 4 з трубами 6 і 7 і зварюють з наступною установкою фігурного листа 2, зістикованого з листом 1, стінкою 3 і боковиною 5. Далі проводять їх зварювання. П'ятову балку пропонованої конструкції використовують таким чином. Перевірену на герметичність балку встановлюють на місці експлуатації - для опори зведення робочого простору нагрівального агрегата, наприклад, мартенівської печі, підключають до системи водоохолодження і використовують за звичайною технологією. Пропонована конструкція балки виключає необхідність підварювання пошкоджених швів на стягуваннях з боку печі при її "гарячих" ремонтах. Застосування цієї балки, наприклад, в мартенівських печах, забезпечить отримання значного економічного ефекту. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSkew-back channel of heating unit
Автори англійськоюKolomiitsev Yevhen Volodymyrovych, Titov Valerii Heorhiiovych, Prakhnin Viacheslav Leonidovych, Lysenko Stanislav Ihorovych
Назва патенту російськоюПятовая балка нагревательного агрегата
Автори російськоюКоломийцев Евгений Владимирович, Титов Валерий Георгиевич, Прахнин Вячеслав Леонидович, Лысенко Станислав Игоревич
МПК / Мітки
Мітки: нагрівального, балка, агрегату, п'ятова
Код посилання
<a href="https://ua.patents.su/2-58179-pyatova-balka-nagrivalnogo-agregatu.html" target="_blank" rel="follow" title="База патентів України">П’ятова балка нагрівального агрегату</a>
