Підйомно-щитова опалубка для зведення куполів

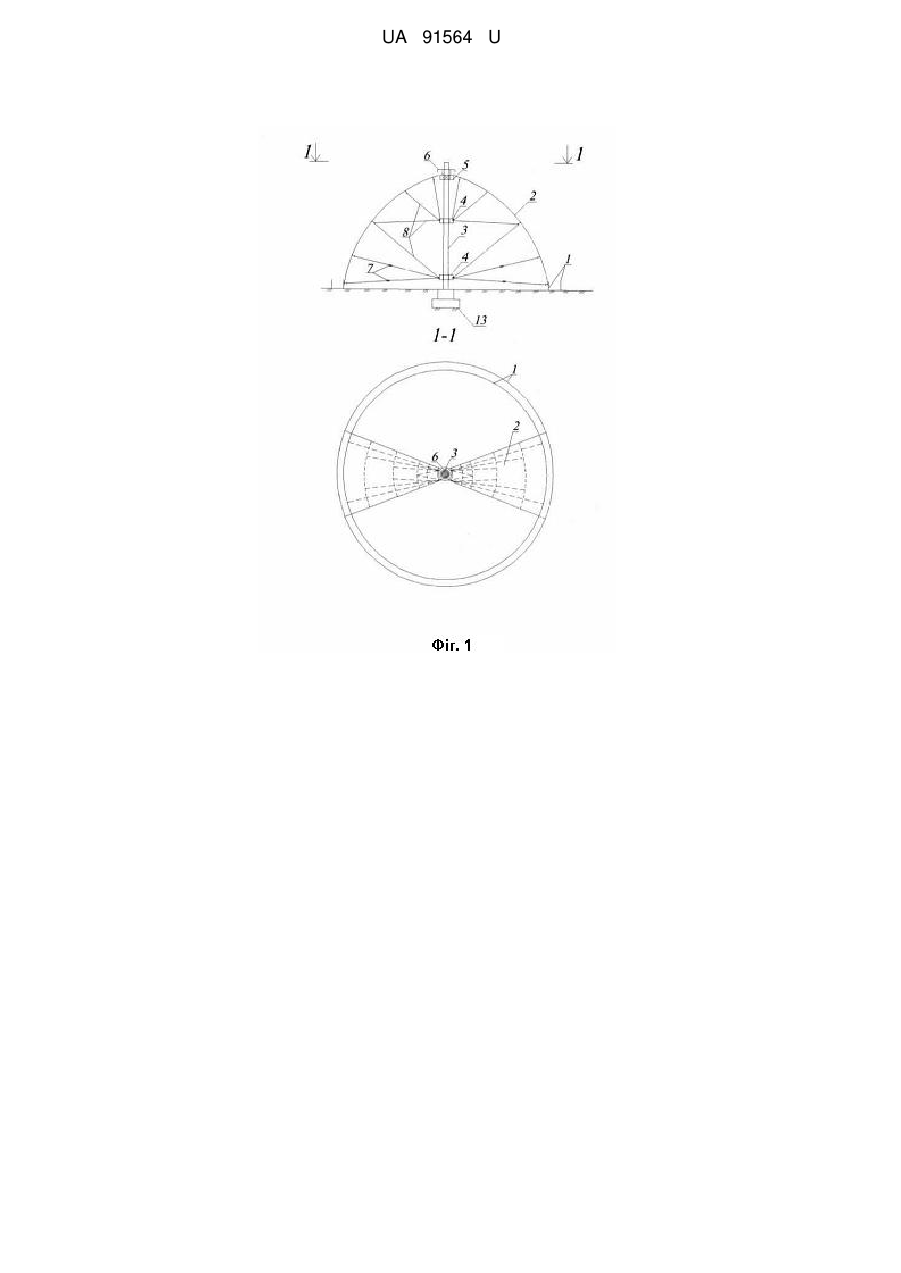

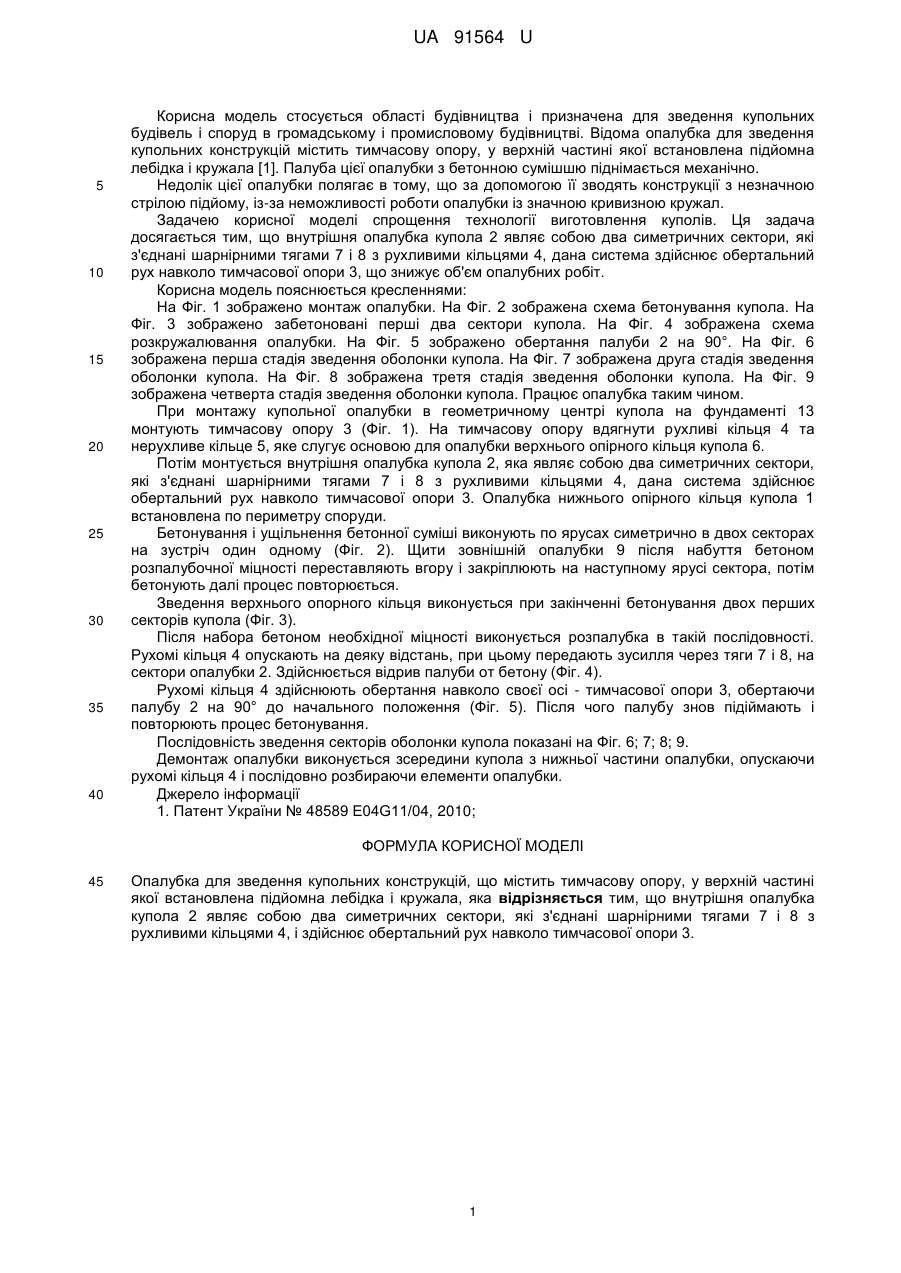

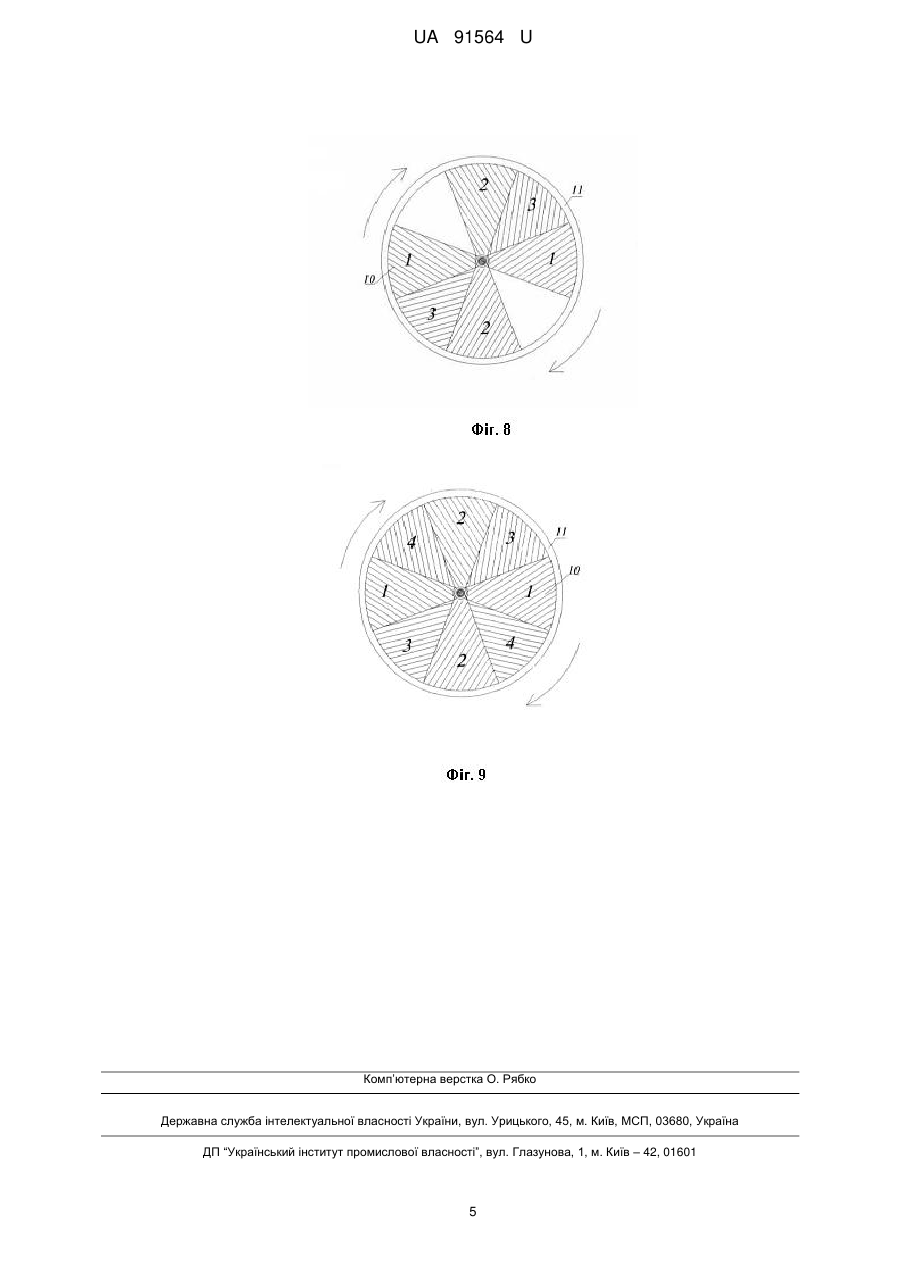

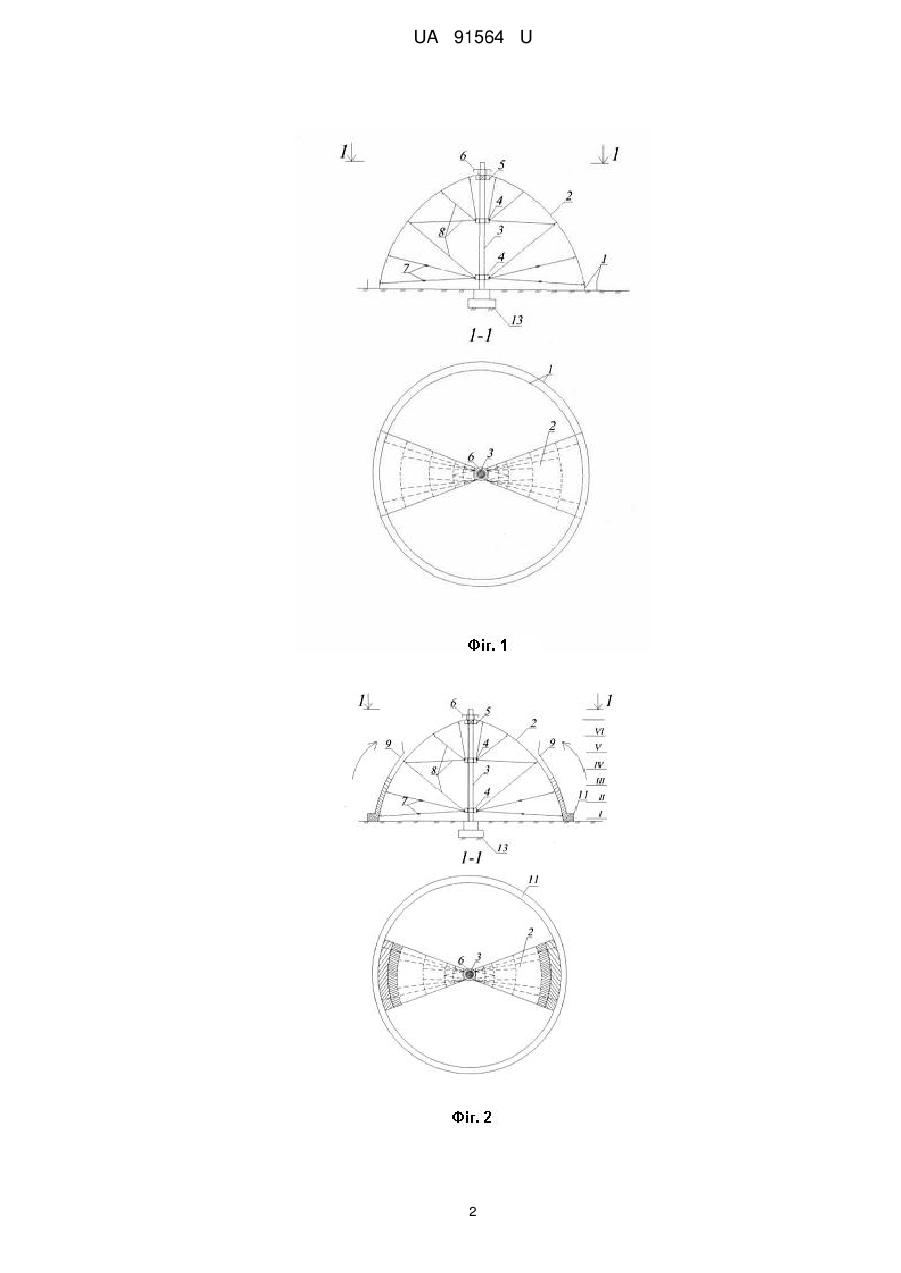

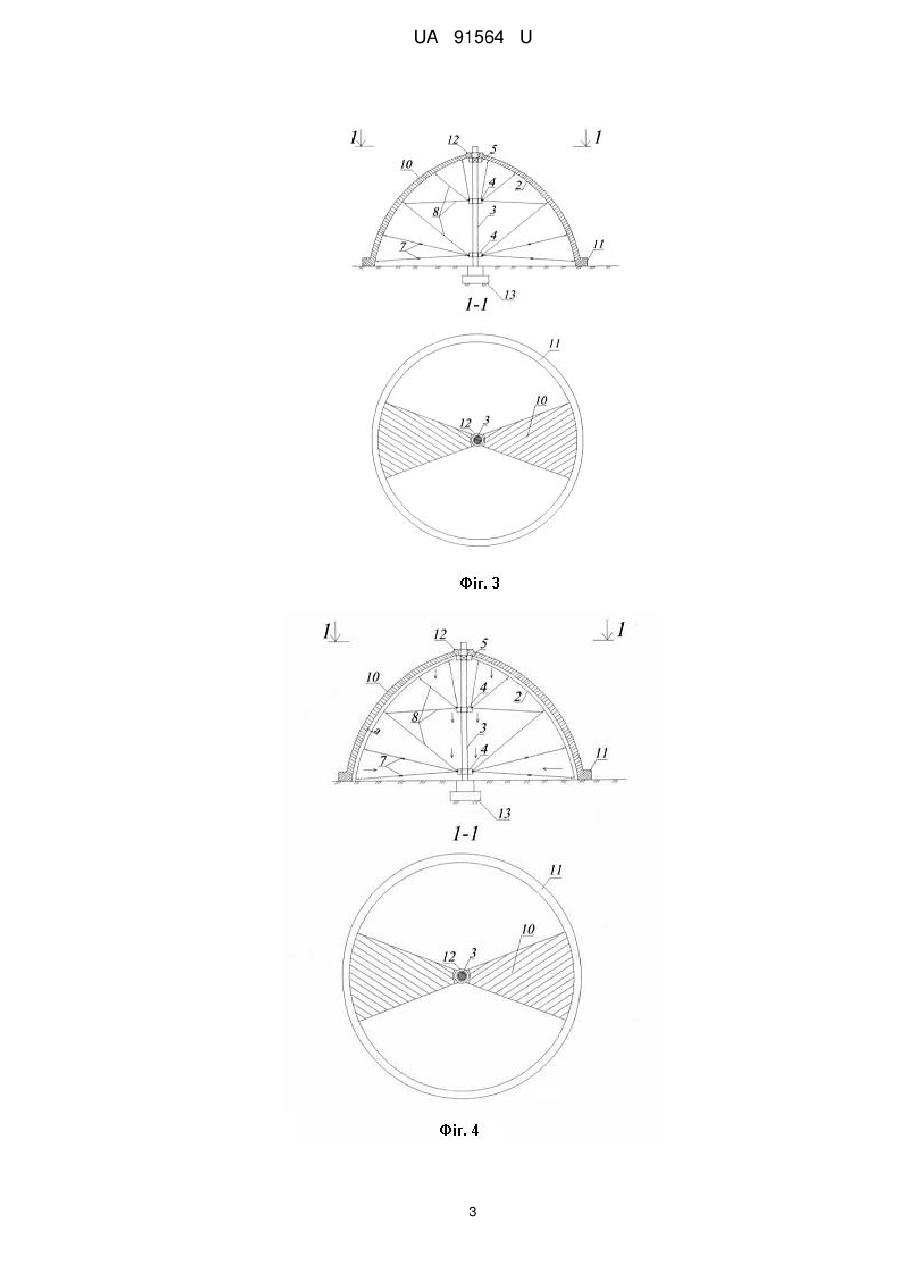

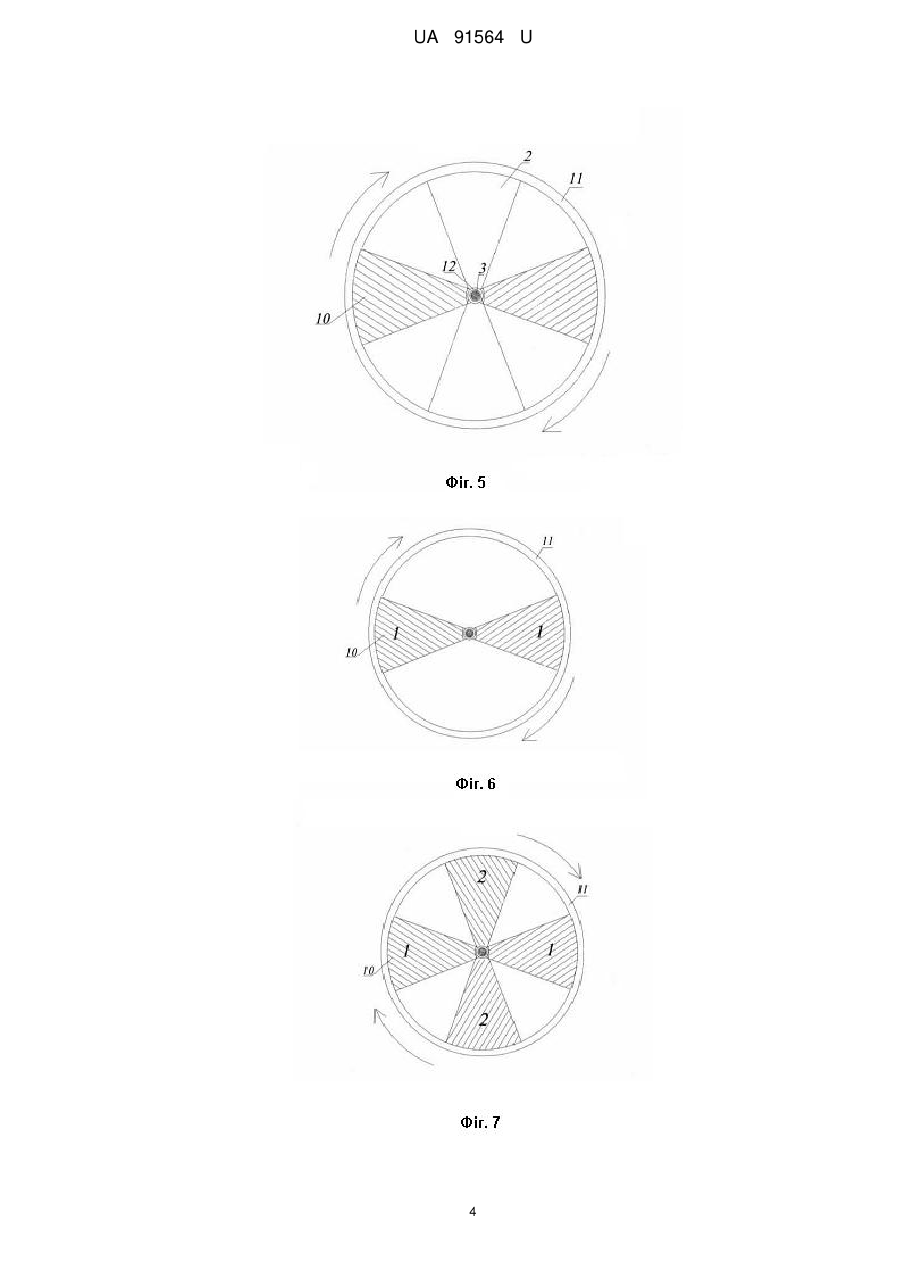

Реферат: Опалубка для зведення купольних конструкцій містить тимчасову опору, у верхній частині якої встановлена підйомна лебідка і кружала. Внутрішня опалубка купола 2 являє собою два симетричних сектори, які з'єднані шарнірними тягами 7 і 8 з рухливими кільцями 4, і здійснює обертальний рух навколо тимчасової опори 3. UA 91564 U (54) ПІДЙОМНО-ЩИТОВА ОПАЛУБКА ДЛЯ ЗВЕДЕННЯ КУПОЛІВ UA 91564 U UA 91564 U 5 10 15 20 25 30 35 40 Корисна модель стосується області будівництва і призначена для зведення купольних будівель і споруд в громадському і промисловому будівництві. Відома опалубка для зведення купольних конструкцій містить тимчасову опору, у верхній частині якої встановлена підйомна лебідка і кружала [1]. Палуба цієї опалубки з бетонною сумішшю піднімається механічно. Недолік цієї опалубки полягає в тому, що за допомогою її зводять конструкції з незначною стрілою підйому, із-за неможливості роботи опалубки із значною кривизною кружал. Задачею корисної моделі спрощення технології виготовлення куполів. Ця задача досягається тим, що внутрішня опалубка купола 2 являє собою два симетричних сектори, які з'єднані шарнірними тягами 7 і 8 з рухливими кільцями 4, дана система здійснює обертальний рух навколо тимчасової опори 3, що знижує об'єм опалубних робіт. Корисна модель пояснюється кресленнями: На Фіг. 1 зображено монтаж опалубки. На Фіг. 2 зображена схема бетонування купола. На Фіг. 3 зображено забетоновані перші два сектори купола. На Фіг. 4 зображена схема розкружалювання опалубки. На Фіг. 5 зображено обертання палуби 2 на 90°. На Фіг. 6 зображена перша стадія зведення оболонки купола. На Фіг. 7 зображена друга стадія зведення оболонки купола. На Фіг. 8 зображена третя стадія зведення оболонки купола. На Фіг. 9 зображена четверта стадія зведення оболонки купола. Працює опалубка таким чином. При монтажу купольної опалубки в геометричному центрі купола на фундаменті 13 монтують тимчасову опору 3 (Фіг. 1). На тимчасову опору вдягнути рухливі кільця 4 та нерухливе кільце 5, яке слугує основою для опалубки верхнього опірного кільця купола 6. Потім монтується внутрішня опалубка купола 2, яка являє собою два симетричних сектори, які з'єднані шарнірними тягами 7 і 8 з рухливими кільцями 4, дана система здійснює обертальний рух навколо тимчасової опори 3. Опалубка нижнього опірного кільця купола 1 встановлена по периметру споруди. Бетонування і ущільнення бетонної суміші виконують по ярусах симетрично в двох секторах на зустріч один одному (Фіг. 2). Щити зовнішній опалубки 9 після набуття бетоном розпалубочної міцності переставляють вгору і закріплюють на наступному ярусі сектора, потім бетонують далі процес повторюється. Зведення верхнього опорного кільця виконується при закінченні бетонування двох перших секторів купола (Фіг. 3). Після набора бетоном необхідної міцності виконується розпалубка в такій послідовності. Рухомі кільця 4 опускають на деяку відстань, при цьому передають зусилля через тяги 7 і 8, на сектори опалубки 2. Здійснюється відрив палуби от бетону (Фіг. 4). Рухомі кільця 4 здійснюють обертання навколо своєї осі - тимчасової опори 3, обертаючи палубу 2 на 90° до начального положення (Фіг. 5). Після чого палубу знов підіймають і повторюють процес бетонування. Послідовність зведення секторів оболонки купола показані на Фіг. 6; 7; 8; 9. Демонтаж опалубки виконується зсередини купола з нижньої частини опалубки, опускаючи рухомі кільця 4 і послідовно розбираючи елементи опалубки. Джерело інформації 1. Патент України № 48589 E04G11/04, 2010; ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Опалубка для зведення купольних конструкцій, що містить тимчасову опору, у верхній частині якої встановлена підйомна лебідка і кружала, яка відрізняється тим, що внутрішня опалубка купола 2 являє собою два симетричних сектори, які з'єднані шарнірними тягами 7 і 8 з рухливими кільцями 4, і здійснює обертальний рух навколо тимчасової опори 3. 1 UA 91564 U 2 UA 91564 U 3 UA 91564 U 4 UA 91564 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
