Плита для обмурівки опорної балки під конвективний пакет

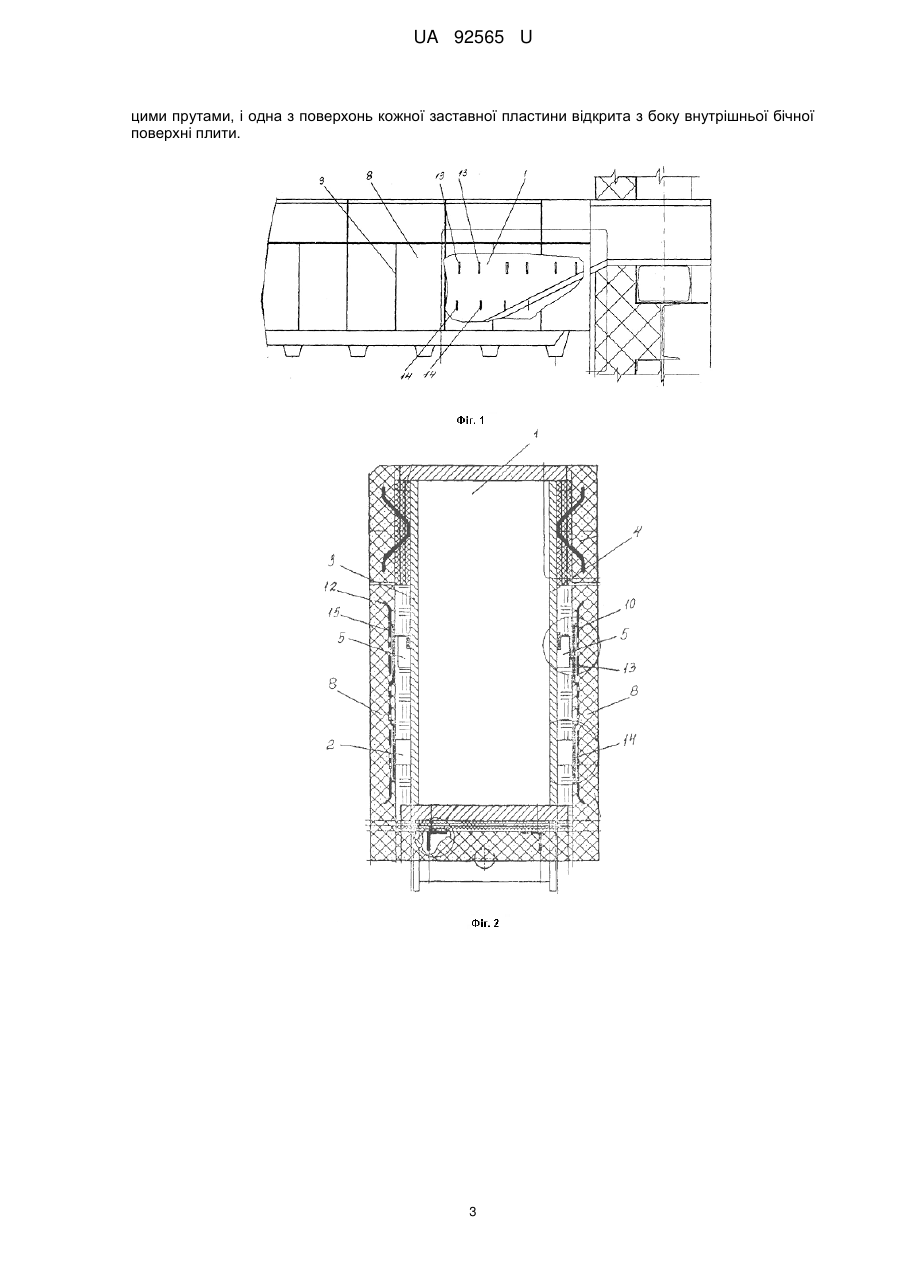

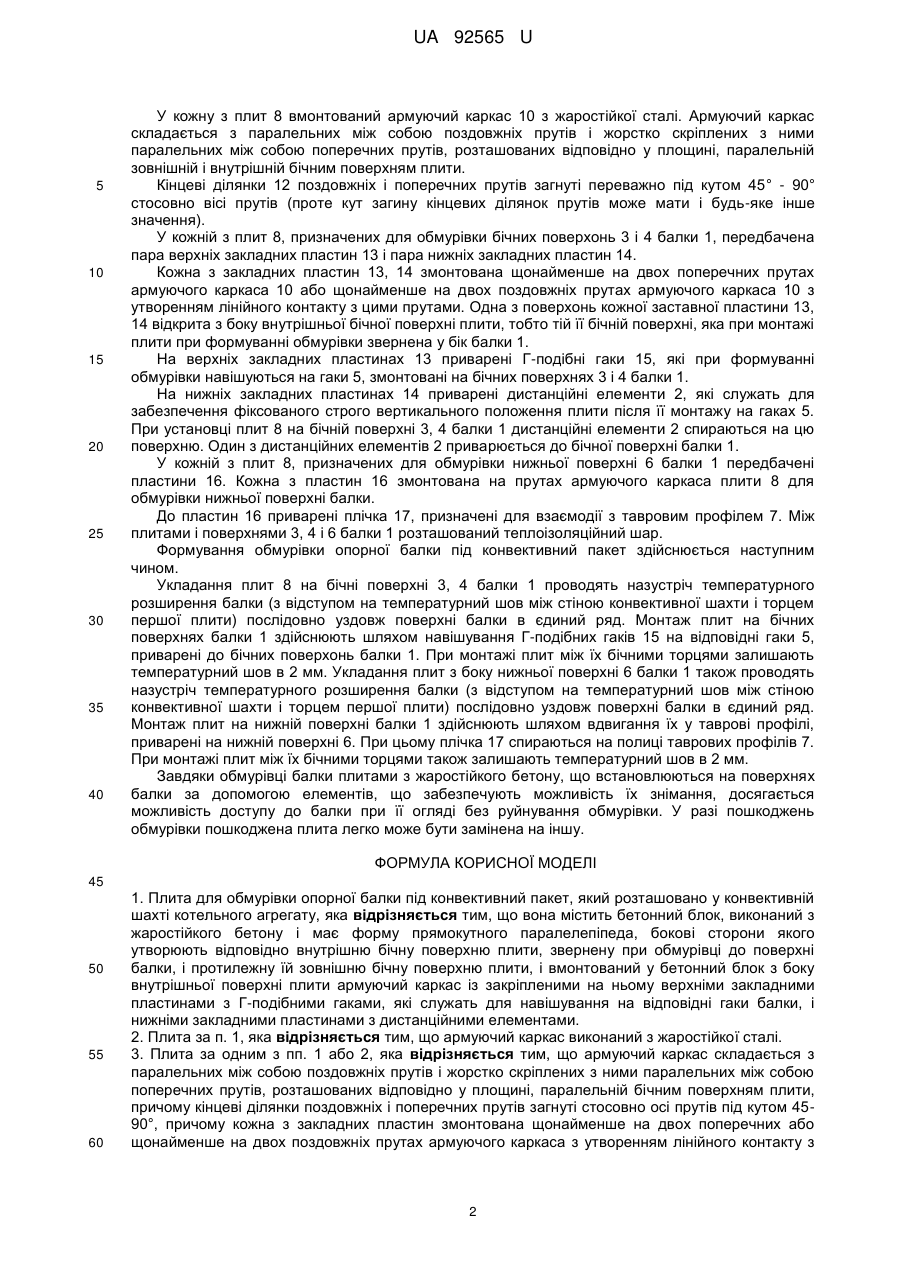

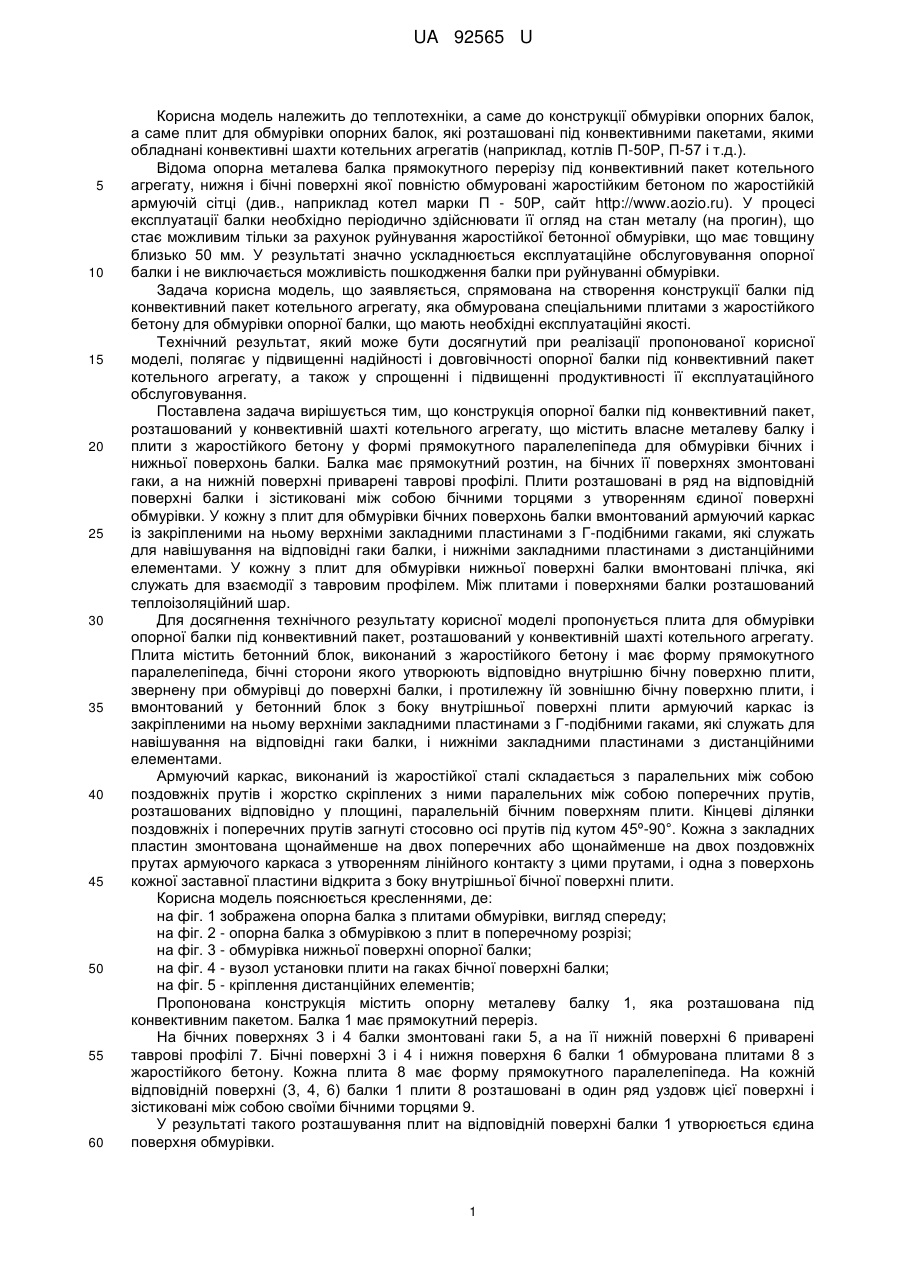

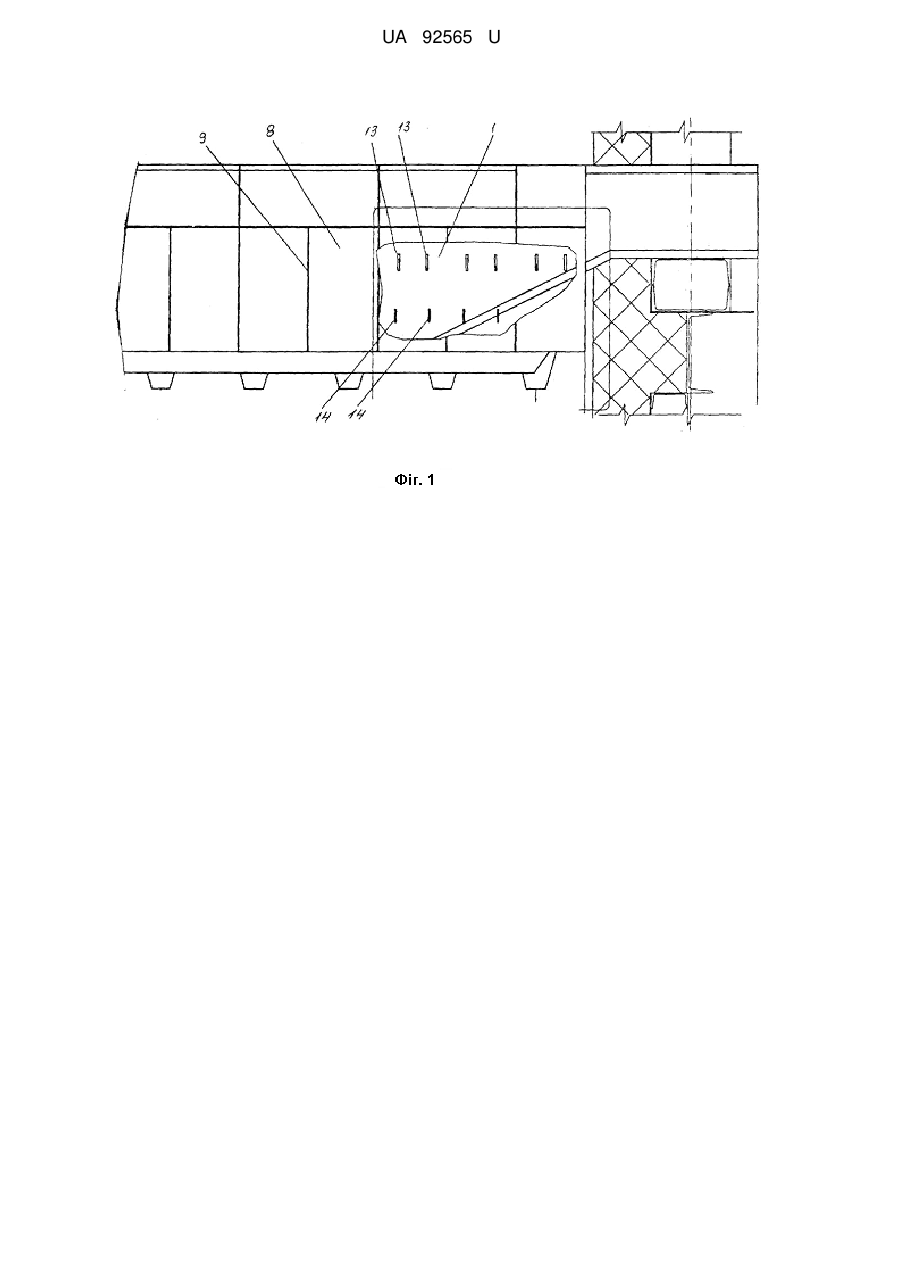

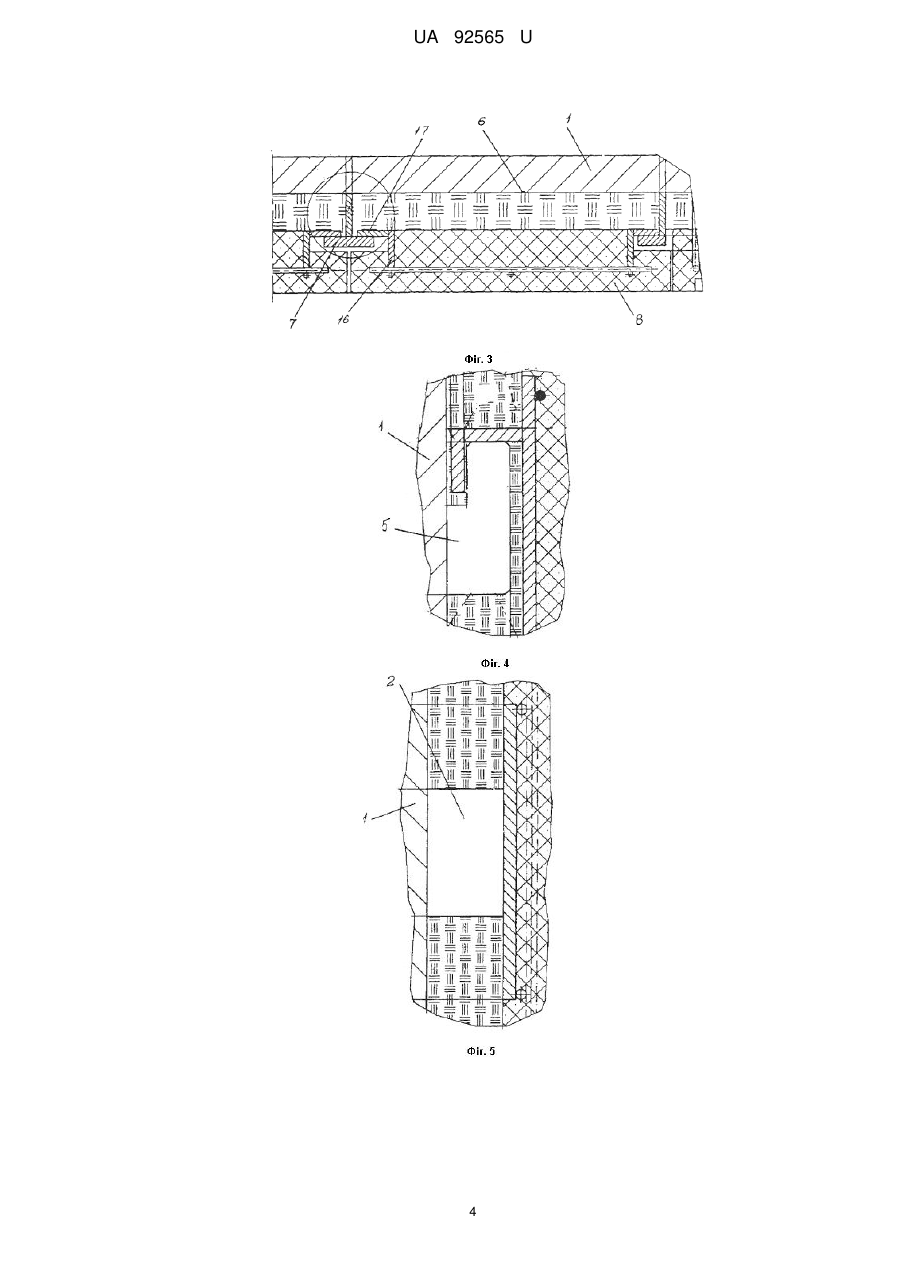

Реферат: Плита для обмурівки опорної балки під конвективний пакет, який розташовано у конвективній шахті котельного агрегату, містить бетонний блок, виконаний з жаростійкого бетону і має форму прямокутного паралелепіпеда. Бокові сторони його утворюють відповідно внутрішню бічну поверхню плити, звернену при обмурівці до поверхні балки, і протилежну їй зовнішню бічну поверхню плити, і вмонтований у бетонний блок з боку внутрішньої поверхні плити армуючий каркас із закріпленими на ньому верхніми закладними пластинами з Γ-подібними гаками, які служать для навішування на відповідні гаки балки, і нижніми закладними пластинами з дистанційними елементами. UA 92565 U (12) UA 92565 U UA 92565 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплотехніки, а саме до конструкції обмурівки опорних балок, а саме плит для обмурівки опорних балок, які розташовані під конвективними пакетами, якими обладнані конвективні шахти котельних агрегатів (наприклад, котлів Π-50Р, П-57 і т.д.). Відома опорна металева балка прямокутного перерізу під конвективний пакет котельного агрегату, нижня і бічні поверхні якої повністю обмуровані жаростійким бетоном по жаростійкій армуючій сітці (див., наприклад котел марки Π - 50Р, сайт http://www.aozio.ru). У процесі експлуатації балки необхідно періодично здійснювати її огляд на стан металу (на прогин), що стає можливим тільки за рахунок руйнування жаростійкої бетонної обмурівки, що має товщину близько 50 мм. У результаті значно ускладнюється експлуатаційне обслуговування опорної балки і не виключається можливість пошкодження балки при руйнуванні обмурівки. Задача корисна модель, що заявляється, спрямована на створення конструкції балки під конвективний пакет котельного агрегату, яка обмурована спеціальними плитами з жаростійкого бетону для обмурівки опорної балки, що мають необхідні експлуатаційні якості. Технічний результат, який може бути досягнутий при реалізації пропонованої корисної моделі, полягає у підвищенні надійності і довговічності опорної балки під конвективний пакет котельного агрегату, а також у спрощенні і підвищенні продуктивності її експлуатаційного обслуговування. Поставлена задача вирішується тим, що конструкція опорної балки під конвективний пакет, розташований у конвективній шахті котельного агрегату, що містить власне металеву балку і плити з жаростійкого бетону у формі прямокутного паралелепіпеда для обмурівки бічних і нижньої поверхонь балки. Балка має прямокутний розтин, на бічних її поверхнях змонтовані гаки, а на нижній поверхні приварені таврові профілі. Плити розташовані в ряд на відповідній поверхні балки і зістиковані між собою бічними торцями з утворенням єдиної поверхні обмурівки. У кожну з плит для обмурівки бічних поверхонь балки вмонтований армуючий каркас із закріпленими на ньому верхніми закладними пластинами з Г-подібними гаками, які служать для навішування на відповідні гаки балки, і нижніми закладними пластинами з дистанційними елементами. У кожну з плит для обмурівки нижньої поверхні балки вмонтовані плічка, які служать для взаємодії з тавровим профілем. Між плитами і поверхнями балки розташований теплоізоляційний шар. Для досягнення технічного результату корисної моделі пропонується плита для обмурівки опорної балки під конвективний пакет, розташований у конвективній шахті котельного агрегату. Плита містить бетонний блок, виконаний з жаростійкого бетону і має форму прямокутного паралелепіпеда, бічні сторони якого утворюють відповідно внутрішню бічну поверхню плити, звернену при обмурівці до поверхні балки, і протилежну їй зовнішню бічну поверхню плити, і вмонтований у бетонний блок з боку внутрішньої поверхні плити армуючий каркас із закріпленими на ньому верхніми закладними пластинами з Г-подібними гаками, які служать для навішування на відповідні гаки балки, і нижніми закладними пластинами з дистанційними елементами. Армуючий каркас, виконаний із жаростійкої сталі складається з паралельних між собою поздовжніх прутів і жорстко скріплених з ними паралельних між собою поперечних прутів, розташованих відповідно у площині, паралельній бічним поверхням плити. Кінцеві ділянки поздовжніх і поперечних прутів загнуті стосовно осі прутів під кутом 45º-90°. Кожна з закладних пластин змонтована щонайменше на двох поперечних або щонайменше на двох поздовжніх прутах армуючого каркаса з утворенням лінійного контакту з цими прутами, і одна з поверхонь кожної заставної пластини відкрита з боку внутрішньої бічної поверхні плити. Корисна модель пояснюється кресленнями, де: на фіг. 1 зображена опорна балка з плитами обмурівки, вигляд спереду; на фіг. 2 - опорна балка з обмурівкою з плит в поперечному розрізі; на фіг. 3 - обмурівка нижньої поверхні опорної балки; на фіг. 4 - вузол установки плити на гаках бічної поверхні балки; на фіг. 5 - кріплення дистанційних елементів; Пропонована конструкція містить опорну металеву балку 1, яка розташована під конвективним пакетом. Балка 1 має прямокутний переріз. На бічних поверхнях 3 і 4 балки змонтовані гаки 5, а на її нижній поверхні 6 приварені таврові профілі 7. Бічні поверхні 3 і 4 і нижня поверхня 6 балки 1 обмурована плитами 8 з жаростійкого бетону. Кожна плита 8 має форму прямокутного паралелепіпеда. На кожній відповідній поверхні (3, 4, 6) балки 1 плити 8 розташовані в один ряд уздовж цієї поверхні і зістиковані між собою своїми бічними торцями 9. У результаті такого розташування плит на відповідній поверхні балки 1 утворюється єдина поверхня обмурівки. 1 UA 92565 U 5 10 15 20 25 30 35 40 У кожну з плит 8 вмонтований армуючий каркас 10 з жаростійкої сталі. Армуючий каркас складається з паралельних між собою поздовжніх прутів і жорстко скріплених з ними паралельних між собою поперечних прутів, розташованих відповідно у площині, паралельній зовнішній і внутрішній бічним поверхням плити. Кінцеві ділянки 12 поздовжніх і поперечних прутів загнуті переважно під кутом 45° - 90° стосовно вісі прутів (проте кут загину кінцевих ділянок прутів може мати і будь-яке інше значення). У кожній з плит 8, призначених для обмурівки бічних поверхонь 3 і 4 балки 1, передбачена пара верхніх закладних пластин 13 і пара нижніх закладних пластин 14. Кожна з закладних пластин 13, 14 змонтована щонайменше на двох поперечних прутах армуючого каркаса 10 або щонайменше на двох поздовжніх прутах армуючого каркаса 10 з утворенням лінійного контакту з цими прутами. Одна з поверхонь кожної заставної пластини 13, 14 відкрита з боку внутрішньої бічної поверхні плити, тобто тій її бічній поверхні, яка при монтажі плити при формуванні обмурівки звернена у бік балки 1. На верхніх закладних пластинах 13 приварені Г-подібні гаки 15, які при формуванні обмурівки навішуються на гаки 5, змонтовані на бічних поверхнях 3 і 4 балки 1. На нижніх закладних пластинах 14 приварені дистанційні елементи 2, які служать для забезпечення фіксованого строго вертикального положення плити після її монтажу на гаках 5. При установці плит 8 на бічній поверхні 3, 4 балки 1 дистанційні елементи 2 спираються на цю поверхню. Один з дистанційних елементів 2 приварюється до бічної поверхні балки 1. У кожній з плит 8, призначених для обмурівки нижньої поверхні 6 балки 1 передбачені пластини 16. Кожна з пластин 16 змонтована на прутах армуючого каркаса плити 8 для обмурівки нижньої поверхні балки. До пластин 16 приварені плічка 17, призначені для взаємодії з тавровим профілем 7. Між плитами і поверхнями 3, 4 і 6 балки 1 розташований теплоізоляційний шар. Формування обмурівки опорної балки під конвективний пакет здійснюється наступним чином. Укладання плит 8 на бічні поверхні 3, 4 балки 1 проводять назустріч температурного розширення балки (з відступом на температурний шов між стіною конвективної шахти і торцем першої плити) послідовно уздовж поверхні балки в єдиний ряд. Монтаж плит на бічних поверхнях балки 1 здійснюють шляхом навішування Г-подібних гаків 15 на відповідні гаки 5, приварені до бічних поверхонь балки 1. При монтажі плит між їх бічними торцями залишають температурний шов в 2 мм. Укладання плит з боку нижньої поверхні 6 балки 1 також проводять назустріч температурного розширення балки (з відступом на температурний шов між стіною конвективної шахти і торцем першої плити) послідовно уздовж поверхні балки в єдиний ряд. Монтаж плит на нижній поверхні балки 1 здійснюють шляхом вдвигання їх у таврові профілі, приварені на нижній поверхні 6. При цьому плічка 17 спираються на полиці таврових профілів 7. При монтажі плит між їх бічними торцями також залишають температурний шов в 2 мм. Завдяки обмурівці балки плитами з жаростійкого бетону, що встановлюються на поверхнях балки за допомогою елементів, що забезпечують можливість їх знімання, досягається можливість доступу до балки при її огляді без руйнування обмурівки. У разі пошкоджень обмурівки пошкоджена плита легко може бути замінена на іншу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Плита для обмурівки опорної балки під конвективний пакет, який розташовано у конвективній шахті котельного агрегату, яка відрізняється тим, що вона містить бетонний блок, виконаний з жаростійкого бетону і має форму прямокутного паралелепіпеда, бокові сторони якого утворюють відповідно внутрішню бічну поверхню плити, звернену при обмурівці до поверхні балки, і протилежну їй зовнішню бічну поверхню плити, і вмонтований у бетонний блок з боку внутрішньої поверхні плити армуючий каркас із закріпленими на ньому верхніми закладними пластинами з Γ-подібними гаками, які служать для навішування на відповідні гаки балки, і нижніми закладними пластинами з дистанційними елементами. 2. Плита за п. 1, яка відрізняється тим, що армуючий каркас виконаний з жаростійкої сталі. 3. Плита за одним з пп. 1 або 2, яка відрізняється тим, що армуючий каркас складається з паралельних між собою поздовжніх прутів і жорстко скріплених з ними паралельних між собою поперечних прутів, розташованих відповідно у площині, паралельній бічним поверхням плити, причому кінцеві ділянки поздовжніх і поперечних прутів загнуті стосовно осі прутів під кутом 4590°, причому кожна з закладних пластин змонтована щонайменше на двох поперечних або щонайменше на двох поздовжніх прутах армуючого каркаса з утворенням лінійного контакту з 2 UA 92565 U цими прутами, і одна з поверхонь кожної заставної пластини відкрита з боку внутрішньої бічної поверхні плити. 3 UA 92565 U 4 UA 92565 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
