Струг з опорною плитою

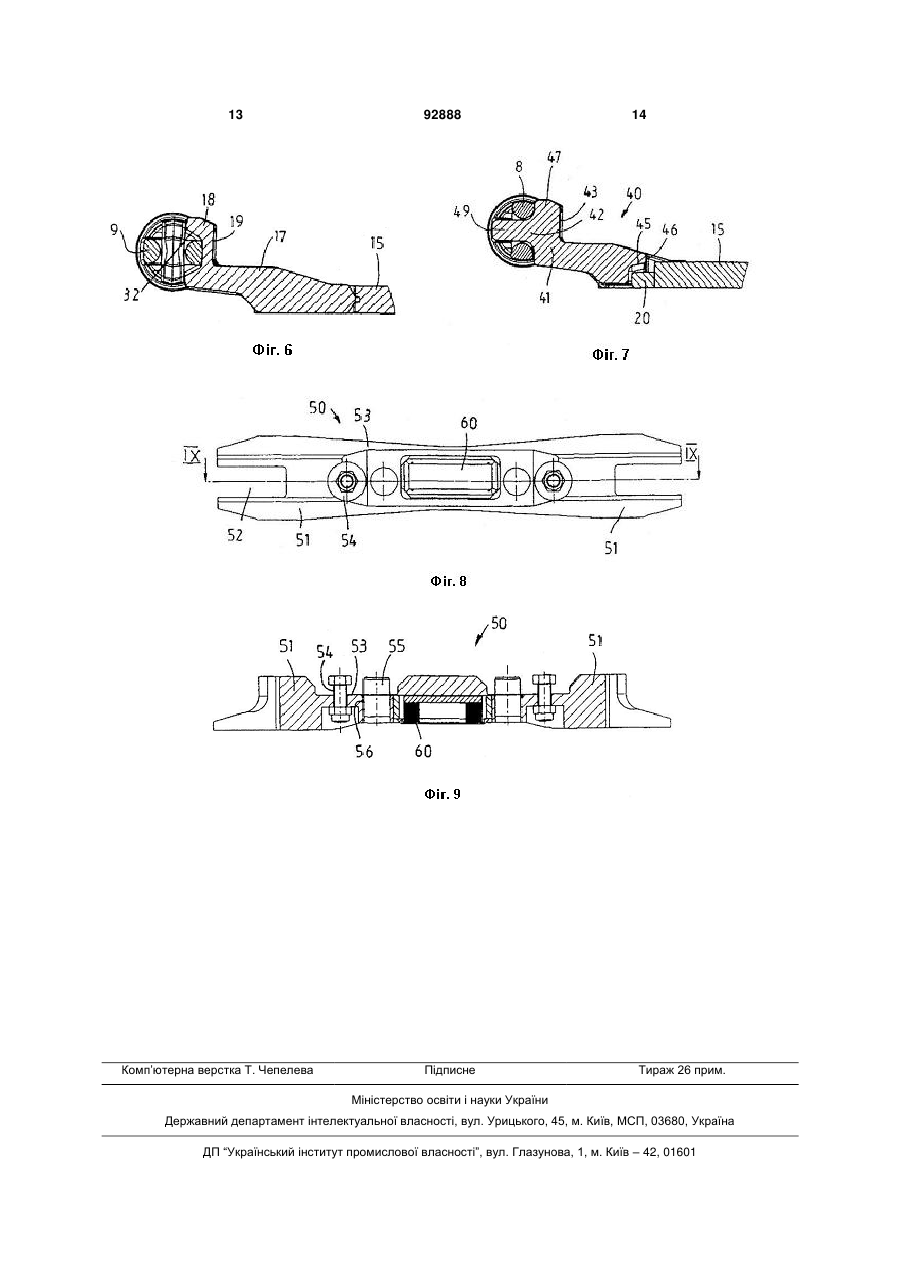

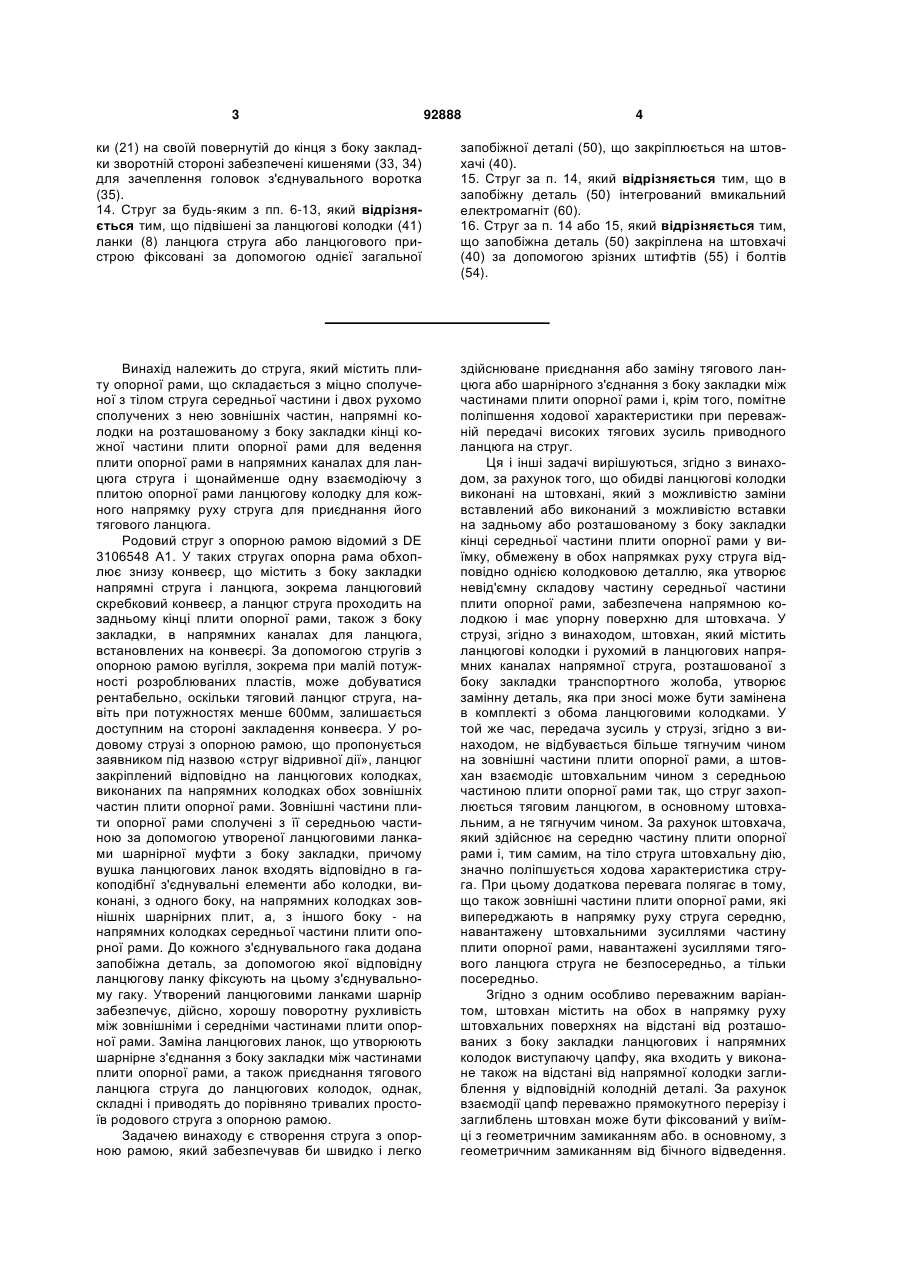

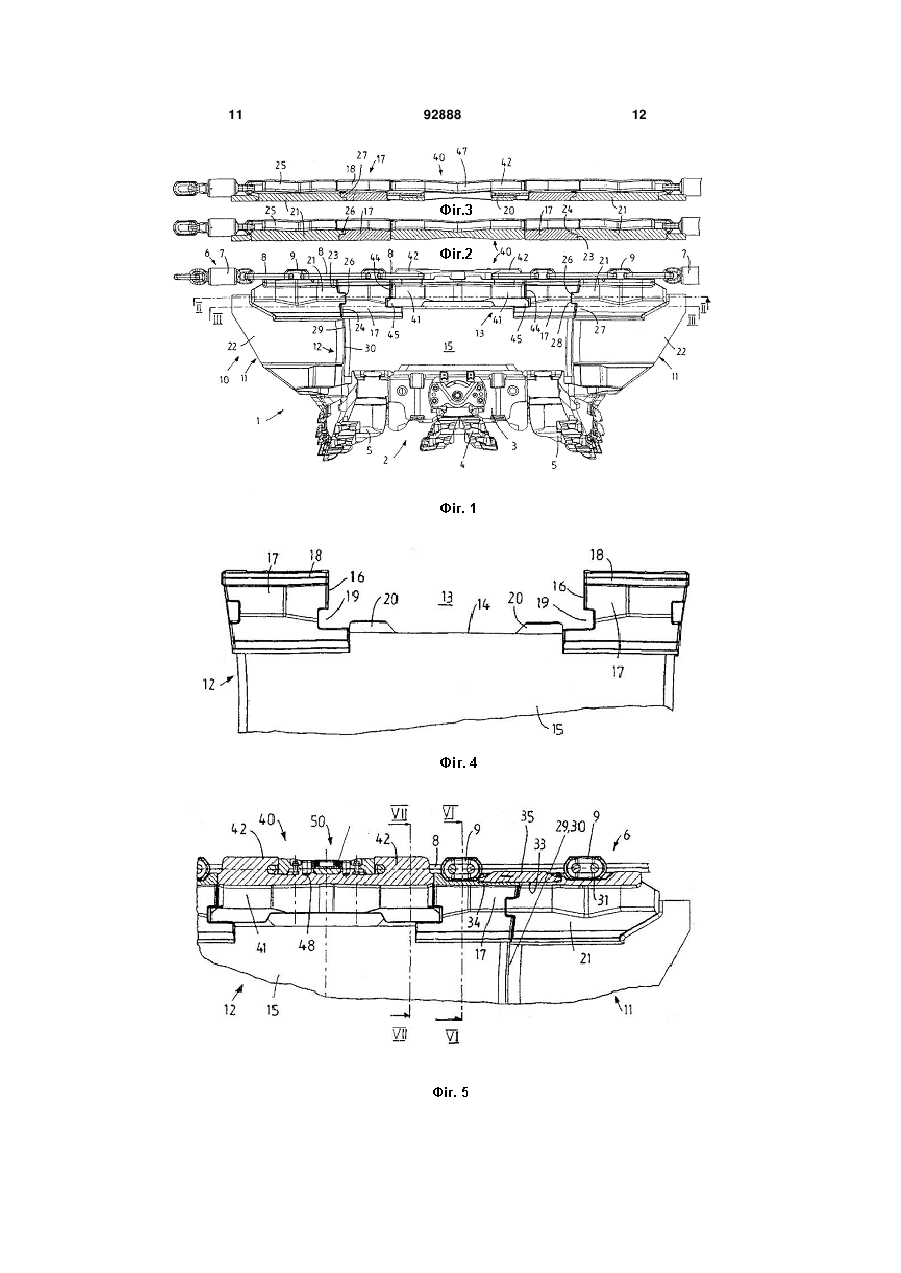

1. Струг, який містить плиту опорної рами, яка складається з міцно сполученої з тілом струга середньої частини і двох рухомо сполучених з нею зовнішніх частин, напрямні колодки на розташованому з боку закладки кінці кожної частини плити опорної рами для ведення плити опорної рами в напрямних каналах для тягового ланцюга струга і щонайменше одну взаємодіючу з плитою опорної рами ланцюгову колодку для кожного напрямку руху струга для приєднання його тягового ланцюга, який відрізняється тим, що обидві ланцюгові колодки (41) виконані на штовхачі (40), який з можливістю заміни вставлений або виконаний з можливістю вставки на кінці середньої частини (12) плити опорної рами з боку закладки у виїмку (13), обмежену в обох напрямках руху струга (1) відповідно однією колодковою деталлю (17), яка утворює невід'ємну складову частину середньої частини (12) плити опорної рами, забезпечена напрямною колодкою (18) і має упорну поверхню (16) для штовхача (40). 2. Струг за п. 1, який відрізняється тим, що штовхач (40) містить на обох в напрямку руху штовхаючих поверхнях (44) на відстані від напрямних колодок (47) виступаючу цапфу (45), яка входить у виконане на відстані від напрямної колодки (18) заглиблення (19) в колодковій деталі (17). 2 (19) 1 3 92888 4 ки (21) на своїй повернутій до кінця з боку закладки зворотній стороні забезпечені кишенями (33, 34) для зачеплення головок з'єднувального воротка (35). 14. Струг за будь-яким з пп. 6-13, який відрізняється тим, що підвішені за ланцюгові колодки (41) ланки (8) ланцюга струга або ланцюгового пристрою фіксовані за допомогою однієї загальної запобіжної деталі (50), що закріплюється на штовхачі (40). 15. Струг за п. 14, який відрізняється тим, що в запобіжну деталь (50) інтегрований вмикальний електромагніт (60). 16. Струг за п. 14 або 15, який відрізняється тим, що запобіжна деталь (50) закріплена на штовхачі (40) за допомогою зрізних штифтів (55) і болтів (54). Винахід належить до струга, який містить плиту опорної рами, що складається з міцно сполученої з тілом струга середньої частини і двох рухомо сполучених з нею зовнішніх частин, напрямні колодки на розташованому з боку закладки кінці кожної частини плити опорної рами для ведення плити опорної рами в напрямних каналах для ланцюга струга і щонайменше одну взаємодіючу з плитою опорної рами ланцюгову колодку для кожного напрямку руху струга для приєднання його тягового ланцюга. Родовий струг з опорною рамою відомий з DE 3106548 А1. У таких стругах опорна рама обхоплює знизу конвеєр, що містить з боку закладки напрямні струга і ланцюга, зокрема ланцюговий скребковий конвеєр, а ланцюг струга проходить на задньому кінці плити опорної рами, також з боку закладки, в напрямних каналах для ланцюга, встановлених на конвеєрі. За допомогою стругів з опорною рамою вугілля, зокрема при малій потужності розроблюваних пластів, може добуватися рентабельно, оскільки тяговий ланцюг струга, навіть при потужностях менше 600мм, залишається доступним на стороні закладення конвеєра. У родовому струзі з опорною рамою, що пропонується заявником під назвою «струг відривної дії», ланцюг закріплений відповідно на ланцюгових колодках, виконаних па напрямних колодках обох зовнішніх частин плити опорної рами. Зовнішні частини плити опорної рами сполучені з її середньою частиною за допомогою утвореної ланцюговими ланками шарнірної муфти з боку закладки, причому вушка ланцюгових ланок входять відповідно в гакоподібнї з'єднувальні елементи або колодки, виконані, з одного боку, на напрямних колодках зовнішніх шарнірних плит, а, з іншого боку - на напрямних колодках середньої частини плити опорної рами. До кожного з'єднувального гака додана запобіжна деталь, за допомогою якої відповідну ланцюгову ланку фіксують на цьому з'єднувальному гаку. Утворений ланцюговими ланками шарнір забезпечує, дійсно, хорошу поворотну рухливість між зовнішніми і середніми частинами плити опорної рами. Заміна ланцюгових ланок, що утворюють шарнірне з'єднання з боку закладки між частинами плити опорної рами, а також приєднання тягового ланцюга струга до ланцюгових колодок, однак, складні і приводять до порівняно тривалих простоїв родового струга з опорною рамою. Задачею винаходу є створення струга з опорною рамою, який забезпечував би швидко і легко здійснюване приєднання або заміну тягового ланцюга або шарнірного з'єднання з боку закладки між частинами плити опорної рами і, крім того, помітне поліпшення ходової характеристики при переважній передачі високих тягових зусиль приводного ланцюга на струг. Ця і інші задачі вирішуються, згідно з винаходом, за рахунок того, що обидві ланцюгові колодки виконані на штовхані, який з можливістю заміни вставлений або виконаний з можливістю вставки на задньому або розташованому з боку закладки кінці середньої частини плити опорної рами у виїмку, обмежену в обох напрямках руху струга відповідно однією колодковою деталлю, яка утворює невід'ємну складову частину середньої частини плити опорної рами, забезпечена напрямною колодкою і має упорну поверхню для штовхача. У струзі, згідно з винаходом, штовхан, який містить ланцюгові колодки і рухомий в ланцюгових напрямних каналах напрямної струга, розташованої з боку закладки транспортного жолоба, утворює замінну деталь, яка при зносі може бути замінена в комплекті з обома ланцюговими колодками. У той же час, передача зусиль у струзі, згідно з винаходом, не відбувається більше тягнучим чином на зовнішні частини плити опорної рами, а штовхан взаємодіє штовхальним чином з середньою частиною плити опорної рами так, що струг захоплюється тяговим ланцюгом, в основному штовхальним, а не тягнучим чином. За рахунок штовхача, який здійснює на середню частину плити опорної рами і, тим самим, на тіло струга штовхальну дію, значно поліпшується ходова характеристика струга. При цьому додаткова перевага полягає в тому, що також зовнішні частини плити опорної рами, які випереджають в напрямку руху струга середню, навантажену штовхальними зусиллями частину плити опорної рами, навантажені зусиллями тягового ланцюга струга не безпосередньо, а тільки посередньо. Згідно з одним особливо переважним варіантом, штовхан містить на обох в напрямку руху штовхальних поверхнях на відстані від розташованих з боку закладки ланцюгових і напрямних колодок виступаючу цапфу, яка входить у виконане також на відстані від напрямної колодки заглиблення у відповідній колодній деталі. За рахунок взаємодії цапф переважно прямокутного перерізу і заглиблень штовхан може бути фіксований у виїмці з геометричним замиканням або. в основному, з геометричним замиканням від бічного відведення. 5 Далі штовхан переважно обпирається в напрямі відкритого дна виїмки за допомогою щонайменше одного вхідного у виїмку виступу, переважно, однак, штовхан за допомогою двох віддалених один від одного виступів може бути фіксований від відведення з виїмки вниз, так що він під час руху струга не піддається надмірному зносу. Монтаж штовхача відбувається переважним чином зверху і за допомогою відповідного профілю напрямної струга, зокрема розташованого з боку закладки нижнього профілю конвеєра, штовхан може бути фіксований від відведення вгору. Фіксація вгору більше не відбувається, отже, за допомогою якоїнебудь деталі на плиті опорної рами. Переважним чином плита опорної рами може бути виконана так, що її середня частина містить секцію, до якої приварені обидві колодкові деталі, які обмежують виїмку і вміщують її між собою. Виїмка може бути при цьому відкрита переважним чином у бік закладення і до нижньої сторони. За рахунок складеного зварного виконання середньої частини плити опорної рами з секцією, що складається з листової сталі і т.п., а також, при необхідності, багатоступінчастими колодковими деталями, окремі елементи можуть бути оптимально розраховані відносно форми і вибору матеріалу. Виступи для обпирання штовхача у виїмці з боку дна можуть бути виконані тоді за одне ціле або у вигляді привареної деталі на утвореному секцією середньої частини плити опорної рами подовжньому краю виїмки і входити в неї. Далі, кожна зовнішня частина плити опорної рами може бути переважно забезпечена очисною колодкою, яка, будучи виконана, наприклад, за одне ціле, містить відповідну напрямну колодку для цієї частини плити опорної рами. Очисні колодки на обох зовнішніх частинах плити опорної рами випереджають відповідну колодкову деталь середньої частини плити опорної рами в ланцюгових напрямних каналах, гак що вони одночасно утворюють захист від зносу для виконаних на середній частині плити опорної рами колодкових деталей. Особливо переважно при цьому, якщо зовнішні частини плити опорної рами містять відповідно секцію, до якої приварена відповідна очисна колодка, так що зовнішні частини плити опорної рами можуть складатися з різних матеріалів і/або оптимально узгоджених з функцією елементів. У особливо переважному варіанті бічні краї секцій середньої і зовнішньої частин плити опорної рами виконані на з'єднувальному стику з кривизною, причому переважно бічні краї секції середньої частини плити опорної рами забезпечені вгнутістю, а відповідний бічний край секцій зовнішніх частин плити опорної рами - опуклістю. Взаємодія опуклостей і вгнутостей бічних країв забезпечує помітно більш спокійний рух струга і помітно знижує, таким чином, викликані плитою опорної рами шуми і шкідливі шумові впливи. Крім того, відповідно секція зовнішніх частин плити опорної рами і секція середньої частини плити опорної рами можуть бути виконані на з'єднувальному стику переважно без напустку або з напустком. Згідно з одним, зокрема, переважним варіантом, колодкові деталі і очисні колодки мають на 92888 6 своїх стикових поверхнях відповідно навперемінно виступаючий носик і заглибину, які входять один в один для почергового напустка колодкової деталі і очисної колодки. За рахунок цього виконання досягається додаткове обпирання зовнішніх частин плити опорної рами, рухомих відносно середньої частини плити опорної рами, і поліпшується очисна здатність зовнішньої частини плити опорної рами, випереджальної по відношенню до відповідного напрямку руху. Оскільки носики і заглибини виконані на колодкових деталях і очисній колодці, вони можуть бути розраховані відповідно міцними. Тому, ланцюгові і очисні колодки видаються перевалено по висоті за секції і/або виконані ступінчастими. Для зменшення зносу тягового ланцюга струга або сполученого з ланцюговою колодкою ланцюгового пристрою колодкові деталі і очисні колодки можуть бути переважно забезпечені на своїй зворотній стороні з боку закладки або повернутій до заднього кінця приймальними кишенями, які забезпечують заглиблення коліна горизонтальної ланки сполученого з ланцюговою колодкою тягового ланцюга струга або сполученого чи сполучуваного з ланцюговою колодкою ланцюгового пристрою. Згідно з одним, особливо переважним виконанням, колодкові деталі і очисні колодки забезпечені на своїй зворотній стороні з боку закладки або повернутій до заднього кінця кишенями для зачеплення головок з'єднувальних воротків. Отже, у струзі. згідно з винаходом, шарнірні з'єднання з боку закладки між зовнішніми і середніми частинами плити опорної рами утворені не ланцюгом, а міцним з'єднувальним воротком, вставленим у відповідні кишені частин плити опорної рами. Особливо переважно тоді, якщо використовуваний з'єднувальний вороток ідентичний з'єднувальним вороткам, якими з'єднують окремі секції конвеєра, так що для струга з опорною рамою не потрібно тримати про запас в лаві окремий або особливим чином виконаний з'єднувальний вороток. Використання такого ж з'єднувального воротка для конвеєра і частин плити опорної рами струга і має самостійне винахідницьке значення. Використання штовхача, що містить обидві ланцюгові колодки, мас ту додаткову перевагу, що підвішені до ланцюгових колодок ланки тягового ланцюга струга або ланцюгового пристрою можуть бути фіксовані за допомогою єдиного загального закріплюваного па штовхані запобіжного елемента. Монтажні витрати значно скорочуються за рахунок цього в порівнянні з рівнем техніки. Згідно з одним, особливо переважним варіантом, в запобіжний елемент може бути інтегрований вмикальний електромагніт, взаємодіючий з комутуючими контактами на ланцюгових напрямних каналах або напрямній струга, щоб, наприклад, в кінці лави, як це саме по собі відомо, забезпечити виявлення сигналу, з якого моменту повинна бути знижена тягова швидкість струга, щоб уникнути його заходу з дуже високою швидкістю в привідну раму ланцюгового конвеєра. Також інтеграція вмикального електромагніта в запобіжний елемент має самостійне винахідницьке значення. Особливо переваж 7 но, якщо запобіжний елемент закріплений на штовхані за допомогою зрізних штифтів і болтів, так що навіть при ослабленні болтів він не може загубитися завдяки зрізним штифтам. Інші переваги і варіанти струга з опорною рамою наведені в нижченаведеному описі прикладу виконання, схематично зображеного на кресленні, на якому представляють: - Фіг.1: струг зі змонтованим штовхачем при вигляді зверху; - Фіг.2: розріз по лінії ІІ-ІІ з Фіг.1; - Фіг.3: розріз по лінії Іll-ІІІ з Фіг.1; - Фіг.4: при вигляді зверху задній, розташований з боку закладки кінець середньої частини плити опорної рами з виїмкою; - Фіг.5: детальний вигляд кінця плити опорної рами з боку закладки з Фіг.1,частково з виривом; - Фіг.6: розріз по лінії VI-VI з Фіг.5; - Фіг.7: розріз по лінії VII-VII з Фіг.5; - Фіг.8: вигляд зверху запобіжного елемента для фіксації ланок ланцюга на ланцюгових колодках; - Фіг.9: розріз запобіжного елемента з Фіг.8 по лінії ІХ-ІХ з Фіг.8. Зображений на Фіг.1 струг 1, який може бути використаний, зокрема, при видобутку вугілля як вугільний струг при потужностях пластів менше 1,5м і при відомих умовах - менше 0,6м, виконаний у вигляді струга з опорною рамою і містить складену, виконану симетрично по відношенню до напрямку руху струга 1 опорну раму 10 з двома зовнішніми частинами 11 плити і однією середньою частиною 12 плити, що направляє вугільний струг 1 на забійному конвеєрі, який може бути виконаний, зокрема, у вигляді ланцюгового скребкового конвеєра. Тіло 2 струга, яке відділяє породу, що добувається, зокрема вугілля, в очисному забої, складається з середнього корпусу 3, жорстко закріпленого на середній частині 12 плити опорної рами, зокрема привареного до неї і забезпеченого регульованим по висоті верхнім різцетримачем 4, а також двома бічними різцетримачами 5, які зчленовані з корпусом 3 струга з можливістю повороту і з яких в залежності від напрямку руху струга 1 за рахунок їх зустрічного повороту кожний раз тільки один знаходиться в робочому стані, тоді як інший повернутий в положення, в якому він в даному напрямі руху струга не здійснює добувної роботи. Обидві зовнішні частини 11 плити опорної рами шарнірно сполучені з обома різцетримачами 5, встановленими з можливістю повороту відносно корпусу 3 струга і, тим самим, відносно середньої частини 12 плити опорної рами. Обидві зовнішні частини 11 плити опорної рами встановлені тому, загалом, з можливістю повороту до середньої частини 12. Конструкція різцетримачів 5, корпусу 3 струга і верхнього різцетримача 4, а також поворотне закріплення зовнішніх частин 11 плити опорної рами на різцетримачах 5 тут більш докладно не пояснюються, оскільки це не є об'єктом даного винаходу. Згідно з винаходом, середня частина 12 плити 10 опорної рами забезпечена на розташованому з боку закладки кінці відкритою до сторони закладення виїмкою 13, як це найкраще видно на Фіг.4. 92888 8 Сторона закладення належить при цьому до робочого стану струга 1, в якому різці тіла 2 струга ковзають вздовж очисного забою, і з посуванням очисного забою вся добувна установка посувається в напрямі фронту очисних робіт. Повернута до очисного забою сторона утворює сторону очисного забою, а протилежна сторона - сторону закладення, на якій закладний матеріал знов завалює заздалегідь очищений призабійний простір, що підтримується відкритим за допомогою секцій кріплення, як це відомо фахівцеві в галузі підземних гірничих робіт. Виїмка 13 на розташованому з боку закладки кінці середньої частини 12 плити опорної рами обмежена на подовжній стороні з боку очисного забою бічним краєм 14 секції 15, що складається з листової сталі, і упоперек неї в обох напрямках руху струга 1 виконаними на обох колодкових деталях 17 упорними поверхнями 16, які повернуті до виїмки 13, виконані дзеркальносиметричними відносно один одного і приварені до секції 15 на відстані один від одного. Обидві колодкові деталі 17, як видно, зокрема, з Фіг.2, 3, 6, виконані ступінчастими і забезпечені на стороні закладення за одне ціле напрямною колодкою 18, яка, зокрема, своєю повернутою до очисного забою передньою поверхнею 19 спрямовується по напрямному профілю (не показаний) ланцюгового скребкового конвеєра або напрямній струга і т.п. Рух струга 1 у відповідний напрям викликаний тяговим ланцюгом 6, який приводиться в тому або іншому напрямі двома приєднаними до кінців забою приводами (не показані). У зображеному прикладі ланцюга 6 мова йде про нитку ланцюга відповідно з однією зірочкою 7 для кожного напрямку руху, декількома вертикальними ланками 8 різної довжини, які в порівнянні з ланками звичайного ланцюга 6 струга виконані у вигляді спеціальних ланок, і з декількома горизонтальними ланками 9, які являють собою стандартні ланки ланцюга струга. Передача зусиль з ланцюга 6 на струг 1 відбувається, згідно з винаходом, за допомогою штовхача 40, який вставлений у виїмку 13 середньої частини 12 плити опорної рами і забезпечений двома ланцюговими колодками 41 з гакоподібними виступами 42, як це видно, зокрема, на Фіг.1 і 5. Ланцюгові колодки 41, виконані переважно за одне ціле на штовхачі 40, що складається з відливка або поковки, аналогічно колодковим деталям 17 на середній частині 12 плити опорної рами, мають ступінчасту конструкцію, причому передні поверхні 43 виконаних на ланцюгових колодках 41 напрямних колодок 47 можуть також служити для ведення по профілю ланцюгового скребкового конвеєра (не показаний). Виконаний міцним і такої ж висоти, що і колодкові деталі 17, штовхан 40 забезпечений на обох штовхаючих поверхнях 44, що вказують в напрямку руху, цапфою 45, що виступає за них, яка в монтажному стані входить у відповідне заглиблення 19 колодкових деталей 17, так що штовхач 40 фіксований у виїмці 13 від бічного відведення за допомогою геометричного замикання. Обидва заглиблення 19 знаходяться на відстані від напрямних колодок 18 колодкових деталей 17 і примикають до бічного краю 14 секції 15. На відповідній відста 9 ні виконані також прямокутні цапфи 45 на ланцюгових колодках 41 штовхача 40. Для обпирання штовхача 40 у відкритій вниз виїмці 13 на бічному краю 14 секції 15 видаються два виступи 20, на які штовхач 40, як показано, зокрема, на Фіг.7, обпирається через внутрішній уступ 45 на бічній поверхні 46 штовхача 40 з боку очисного забою. Виступи 20 також можуть мати, в основному, прямокутний переріз і виконані за одне ціле з секцією 15 або приварені до неї. У монтажному стані вставлений у виїмку 13 штовхач 40 утримується від відведення вгору під час руху струга за допомогою взаємодіючої з напрямними колодками 47, 18 напрямної планки. Введені в штовхач 40 за допомогою тягового ланцюга 6 зусилля вводяться виключно штовхальним чином через упорну поверхню 44 штовхача 40 і упорну поверхню 16 відповідної колодкової деталі 17 в середню частину 12 плити опорної рами струга і, тим самим, в струг. Тепер потрібно знов послатися на Фіг.1-3. Зовнішні частини 11 плити опорної рами сполучені з середньою частиною 12 плити опорної рами відповідно з можливістю повороту. Зовнішні частини 11 плити опорної рами спираються для цього з боку очисного забою через цапфи (не показані) на різцетримачі 5. Передача зусиль, введених штовхачем 40 в середню частину 12 плити опорної рами, на зовнішні частини 11 плити опорної рами, так що вони в даному напрямі руху, надаючи, в основному, очисну дію, випереджають середню частину 12 плити опорної рами, відбувається, в основному, через очисні колодки 21, які зі сторони закладення приварені до секцій 22 зовнішніх частин 11 плити опорної рами. Очисні колодки 21 видаються за відповідні секції 22, 15, в основному, на ту ж висоту, що і колодкові деталі 17, так що передача зусиль може відбуватися через досить широкі стикові поверхні 23 колодкових деталей 17 і стикові поверхні 24 очисних колодок 21. Як видно, зокрема, на Фіг.2 і 3, обидві очисні колодки 21 забезпечені виступними напрямними колодками 25, щоб направляти по напрямному профілю ланцюгового скребкового конвеєра і т. п. також зовнішні частини 11 плити опорної рами, а очисні колодки 21 і колодкові деталі 17 навперемінно накладаються одна на одну на стикових поверхнях 23, 24 за допомогою виступаючих носиків 26 і кромок 27 на відповідних стикових поверхнях 23, 24. Носики 26 на очисних колодках 21, що входять у заглибини 28 на стиковій поверхні 23 колодкової деталі 17, забезпечують в той же час бічне обпирання очисних колодок 21 і, тим самим, зовнішніх частин 11 плити опорної рами відносно середньої частини 12 плити опорної рами. Носики 26 виконують тут, отже, подвійну функцію, а саме: обпирання у вертикальному напрямі і одночасне бічне обпирання. Секція 15 середньої частини 12 плити опорної рами має угнуті і вказуючі в напрямі рухи бічні краї 30, а примикаючі до них бічні краї 29 секцій 22 зовнішніх частин 11 плити опорної рами виконані 92888 10 опуклими і без напустка з бічними краями 30, щоб мінімізувати шуми струга 1 при русі. Як вже згадувалося вище, горизонтальна ланка 9 ланцюга 6 укладена навколо гакоподібного виступу 42 на ланцюговій колодці 41 штовхача 40. Вертикальні ланки 8 прилягають, як показано, зокрема, на Фіг.1, безпосередньо до зворотної сторони штовхача 40, колодкової деталі 17 середньої частини 12 плити опорної рами і очисної колодки 21 зовнішніх частин 11 плити опорної рами. Вертикальні ланки 9 входять, як показано, зокрема, на Фіг.5 і 6, одним коліном в заглиблення 32 на зворотного з боку закладки стороні колодкових деталей 17 (Фіг.6) і в заглиблення 31 на зворотній стороні очисних колодок без передачі зусиль від горизонтальних ланок 9 або з'єднуючих їх вертикальних ланок 8 на колодкові деталі 17 або очисні колодки 21. У напрямі руху, однак, колодкові деталі 17 і очисні колодки 21 сполучені за допомогою з'єднувальних воротків 35, які входять у відповідні приймальні кишені 33, 34, виконані на зворотній стороні очисних колодок 21 і колодкових деталей 17. Для фіксації вертикальних ланок 8, укладених навколо гакоподібних виступів 42 на ланцюгових колодках 41 штовхача 40, служить закріплена на штовхачі 40 запобіжна деталь 50, детально зображена на Фіг.8 і 9. Запобіжна деталь 50 включає в себе два роздвоєних кінці 51 з пазами 52, в кожний з яких може входити закруглення закріпленої на ланцюговій колодці вертикальної ланки, гак що обидва кінці гілки тягового ланцюга фіксуються на штовхані за допомогою єдиної запобіжної деталі 50. Фіксація запобіжної деталі 50 на штовхані відбувається за допомогою двох кріпильних болтів 54, які проходять через два отвори в середній частині 53 запобіжної деталі 50 і можуть бути фіксовані відповідним чином на штовхачі в пазахкишенях. Для утримання запобіжної деталі 50 в її запобіжному положенні на штовхачі навіть при ослабленні кріпильних болтів 54 передбачені два зрізних штифти 55, які проходять через отвори 56 в середній частині 53 і входять у відповідні заглиблення 48 в штовхачі 40 (Фіг.5). Іншою особливістю, що має самостійне винахідницьке значення, є те, що в середню частину 53 запобіжної деталі 50 інтегрований вмикальний електромагніт 60, взаємодіючий з відповідними комутуючими контактами на секціях жолоба або секціях напрямної струга для фіксації, наприклад, положень струга або індикації досягнення стругом кінця лави. Для фахівця з попереднього опису випливають численні модифікації, що підпадають під об'єм охорони формули винаходу. Ланки ланцюга можуть бути виконані також іншим чином. Також геометрія виїмки, а також відповідні напрямні колодки на колодкових деталях, очисних колодках і ланцюгових колодках можуть бути узгоджені з контуром і положенням відповідної напрямної планки з боку конвеєра. 11 92888 12 13 Комп’ютерна верстка Т. Чепелева 92888 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
