Спарена полікарбонатна сторінка для пластикових карток формату id1або id3

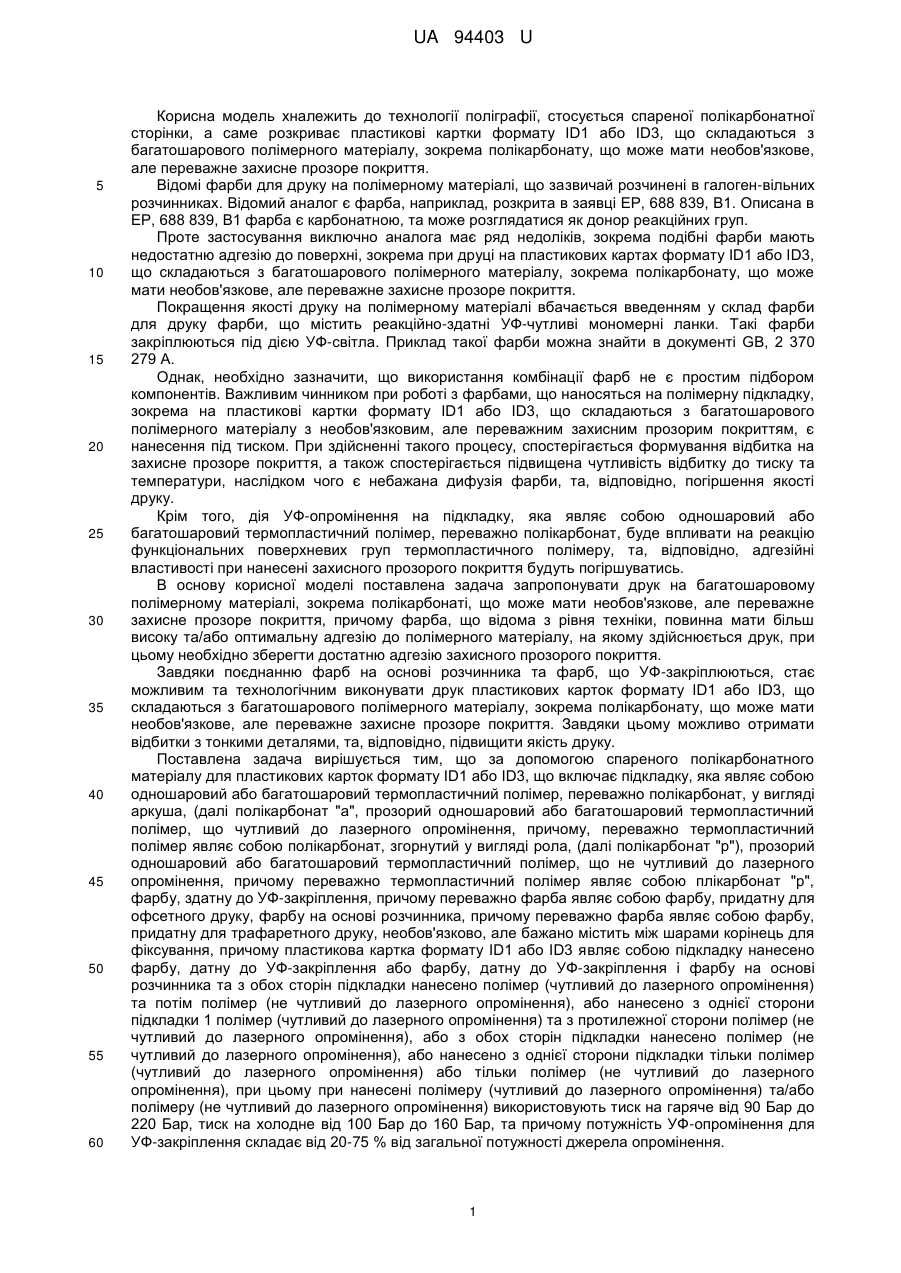

Реферат: Спарена полікарбонатна сторінка для пластикових карток формату ID1 або ID3 включає підкладку, яка являє собою одношаровий або багатошаровий термопластичний полімер; прозорий одношаровий або багатошаровий термопластичний полімер, чутливий до лазерного опромінення; прозорий одношаровий або багатошаровий термопластичний полімер, що не чутливий до лазерного опромінення; фарбу, здатну до УФ-закріплення; фарбу на основі розчинника. Пластикова картка являє собою підкладку, на яку нанесено фарбу, здатну до УФзакріплення, або фарбу, здатну до УФ-закріплення, і фарбу на основі розчинника. З обох сторін підкладки нанесено полімер, чутливий до лазерного опромінення, та полімер, не чутливий до лазерного опромінення. Або нанесено з однієї сторони підкладки полімер чутливий та з протилежної сторони - нечутливий. Або з обох сторін підкладки нанесено полімер нечутливий, або нанесено з однієї сторони підкладки тільки полімер чутливий, або тільки - нечутливий. При нанесенні полімеру чутливого та/або не чутливого до лазерного опромінення прикладений тиск на гаряче від 90 Бар до 220 Бар, тиск на холодне від 100 Бар до 160 Бар. Потужність УФопромінення для УФ-закріплення складає від 20-75 % від загальної потужності джерела опромінення. UA 94403 U (12) UA 94403 U UA 94403 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель хналежить до технології поліграфії, стосується спареної полікарбонатної сторінки, а саме розкриває пластикові картки формату ID1 або ID3, що складаються з багатошарового полімерного матеріалу, зокрема полікарбонату, що може мати необов'язкове, але переважне захисне прозоре покриття. Відомі фарби для друку на полімерному матеріалі, що зазвичай розчинені в галоген-вільних розчинниках. Відомий аналог є фарба, наприклад, розкрита в заявці ЕР, 688 839, В1. Описана в ЕР, 688 839, В1 фарба є карбонатною, та може розглядатися як донор реакційних груп. Проте застосування виключно аналога має ряд недоліків, зокрема подібні фарби мають недостатню адгезію до поверхні, зокрема при друці на пластикових картах формату ID1 або ID3, що складаються з багатошарового полімерного матеріалу, зокрема полікарбонату, що може мати необов'язкове, але переважне захисне прозоре покриття. Покращення якості друку на полімерному матеріалі вбачається введенням у склад фарби для друку фарби, що містить реакційно-здатні УФ-чутливі мономерні ланки. Такі фарби закріплюються під дією УФ-світла. Приклад такої фарби можна знайти в документі GB, 2 370 279 А. Однак, необхідно зазначити, що використання комбінації фарб не є простим підбором компонентів. Важливим чинником при роботі з фарбами, що наносяться на полімерну підкладку, зокрема на пластикові картки формату ID1 або ID3, що складаються з багатошарового полімерного матеріалу з необов'язковим, але переважним захисним прозорим покриттям, є нанесення під тиском. При здійсненні такого процесу, спостерігається формування відбитка на захисне прозоре покриття, а також спостерігається підвищена чутливість відбитку до тиску та температури, наслідком чого є небажана дифузія фарби, та, відповідно, погіршення якості друку. Крім того, дія УФ-опромінення на підкладку, яка являє собою одношаровий або багатошаровий термопластичний полімер, переважно полікарбонат, буде впливати на реакцію функціональних поверхневих груп термопластичного полімеру, та, відповідно, адгезійні властивості при нанесені захисного прозорого покриття будуть погіршуватись. В основу корисної моделі поставлена задача запропонувати друк на багатошаровому полімерному матеріалі, зокрема полікарбонаті, що може мати необов'язкове, але переважне захисне прозоре покриття, причому фарба, що відома з рівня техніки, повинна мати більш високу та/або оптимальну адгезію до полімерного матеріалу, на якому здійснюється друк, при цьому необхідно зберегти достатню адгезію захисного прозорого покриття. Завдяки поєднанню фарб на основі розчинника та фарб, що УФ-закріплюються, стає можливим та технологічним виконувати друк пластикових карток формату ID1 або ID3, що складаються з багатошарового полімерного матеріалу, зокрема полікарбонату, що може мати необов'язкове, але переважне захисне прозоре покриття. Завдяки цьому можливо отримати відбитки з тонкими деталями, та, відповідно, підвищити якість друку. Поставлена задача вирішується тим, що за допомогою спареного полікарбонатного матеріалу для пластикових карток формату ID1 або ID3, що включає підкладку, яка являє собою одношаровий або багатошаровий термопластичний полімер, переважно полікарбонат, у виглядіаркуша, (далі полікарбонат "а", прозорий одношаровий або багатошаровий термопластичний полімер, що чутливий до лазерного опромінення, причому, переважно термопластичний полімер являє собою полікарбонат, згорнутий у вигляді рола, (далі полікарбонат "р"), прозорий одношаровий або багатошаровий термопластичний полімер, що не чутливий до лазерного опромінення, причому переважно термопластичний полімер являє собою плікарбонат "р", фарбу, здатну до УФ-закріплення, причому переважно фарба являє собою фарбу, придатну для офсетного друку, фарбу на основі розчинника, причому переважно фарба являє собою фарбу, придатну для трафаретного друку, необов'язково, але бажано містить між шарами корінець для фіксування, причому пластикова картка формату ID1 або ID3 являє собою підкладку нанесено фарбу, датну до УФ-закріплення або фарбу, датну до УФ-закріплення і фарбу на основі розчинника та з обох сторін підкладки нанесено полімер (чутливий до лазерного опромінення) та потім полімер (не чутливий до лазерного опромінення), або нанесено з однієї сторони підкладки 1 полімер (чутливий до лазерного опромінення) та з протилежної сторони полімер (не чутливий до лазерного опромінення), або з обох сторін підкладки нанесено полімер (не чутливий до лазерного опромінення), або нанесено з однієї сторони підкладки тільки полімер (чутливий до лазерного опромінення) або тільки полімер (не чутливий до лазерного опромінення), при цьому при нанесені полімеру (чутливий до лазерного опромінення) та/або полімеру (не чутливий до лазерного опромінення) використовують тиск на гаряче від 90 Бар до 220 Бар, тиск на холодне від 100 Бар до 160 Бар, та причому потужність УФ-опромінення для УФ-закріплення складає від 20-75 % від загальної потужності джерела опромінення. 1 UA 94403 U 5 10 15 20 25 30 35 40 45 50 55 60 Полікарбонат "а" - полікарбонат, у вигляді аркуша; Полікарбонат "р" - полікарбонат згорнутий у вигляді рола; Слід відзначити, що параметри нанесення усіх складових пластикової картки формату ID1 або ID3 досягають значення передбачених ДСТУ ISO/IEC 7810:2008, ДСТУ ISO/IEC 78161:2008, ДСТУ ІSО/IЕС 7816-11:2010. Використання комбінації офсетної фарби УФ-закріплення та трафаретної фарби на основі розчинника. Оскільки дія УФ-опромінення на підкладку, яка являє собою одношаровий або багатошаровий термопластичний полімер, переважно полікарбонат, буде впливати на реакцію функціональних поверхневих груп термопластичного полімеру, то, відповідно, адгезійні властивості при нанесені прозорого одношарового або багатошарового термопластичного полімеру, чутливого до лазерного опромінення та/або прозорого одношарового або багатошарового термопластичного полімеру, не чутливого до лазерного опромінення, будуть погіршуватись. Таким чином, важливим чинником є баланс опромінення УФ-світлом для закріплення прозорого одношарового або багатошарового термопластичного полімеру, чутливого до лазерного опромінення та/або прозорого одношарового або багатошарового термопластичного полімеру, не чутливого до лазерного опромінення, на одношаровому або багатошаровому термопластичному полімері. Офсетний друк означає спосіб непрямого плоского друку, при якому фарба з друкарської форми передається на аркуші полікарбонату через проміжний, офсетний циліндр. Трафаретний друк означає друк через форму, яка виконана на спеціальній сітці. Відбиток створюється в результаті продавлювання фарби крізь друкувальні елементи форми на задруковуваний матеріал у процесі руху ракеля по формі. Для кваліфікованого фахівця в даній галузі техніки буде зрозумілим, що еквівалентним терміном є термін "шовкографія". УФ-закріплення у всіх можливих використаннях цього терміну означає утворення хімічного зв'язку під дією опромінення в ультрафіолетовому діапазоні, що складає від 200 до 380 нм. УФ-закріплення є фотохімічним процесом, під дією УФ-променів, зв'язуючі речовини (олігомери та мономери) будуть полімерізуватись протягом секунди для утворення сухої та твердої плівки. Задіяні процеси радикального механізму, основані на хімії акрилатів. При використанні радікального механізму, фотоініціатори розбиваються на фрагменти УФпроменями та утворюють вільні радикали протягом однієї фази, яка має назву ініціалізація. Потім ці вільні радикали вступають в реакцію з подвійним зв'язком, яка знаходиться на акрилатних функціональних олігомерах і мономерах. Друга фаза відома як фаза розповсюдження. Закінчення даної ланцюгової реакції викликає затвердження плівки в трьох напрямках. Термін фарба, здатна до УФ-закріплення, означає утворення плівки фарби, яка затвердіває під дією УФ-опромінення, шляхом радикальної ланцюгової полімеризації. Використання основного мономеру фарби, здатної до УФ-закріплення, може виступати розчинником для фарби на основі розчинника. Завдяки цьому, виникає можливість виключити шкідливу дію розчинника, що являє собою леткі органічні сполуки, на властивості багатошарового полімерного матеріалу, зокрема полікарбонату, або на захисне прозоре покриття. Така шкідлива дія є однією із перепон досягнення вимог ДСТУ ISO/IEC 7810:2008, ДСТУ ISO/IEC 7816-1:2008, ДСТУ ISO/IEC 7816-11:2010. Термін ДСТУ ISO/IEC 7810:2008 належить до стандарту, встановленого до фізичних характеристик для карток ідентифікаційних. Іншим джерелом зазначеного стандарту є публікація ISO/IEC 7810:2003, IDT. Вказаний стандарт є доступним на веб-сторінці http://www.iso.org/iso/ru/catalogue_detail?csnumber=31432. Термін ДСТУ ISO/IEC 7816-1:2008 належить до стандарту, встановленого до фізичних характеристик карток на інтегрованих мікросхемах із контактами, зокрема Частині 1. Іншим джерелом зазначеного стандарту є публікація ISO/IEC 7816-1:2011, IDT. Вказаний стандарт є доступним на веб-сторінці http://www.iso.org/iso/home/store/catalogue_tc/catalogue_detail.htm?csnumber=54089. Термін ДСТУ ISO/IEC 7816-11:2010 належить до стандарту, встановленого до фізичних характеристик карток на інтегрованих мікросхемах із контактами, зокрема Посвідчення особи біометричним методом, що розкрита в Частині 11. Іншим джерелом зазначеного стандарту є публікація ISO/IEC 7816-11:2004. Вказаний стандарт є доступним на веб-сторінці http://www.iso.org/iso/catalogue_detail?csnumber=31419. Термін ДСТУ ISO/IEC 10373-1:2008 відноситься до стандарту, встановленого до методів випробування для карток ідентифікаційних, зокрема Загальні характеристики, що розкриті в Частині 1. Вказаний стандарт є доступним на веб-сторінці http://www.iso.org/iso/home/store/catalogue_tc/catalogue_detail.htm?csnumber=52652. 2 UA 94403 U 5 10 15 20 25 30 35 40 45 50 55 Іншою перевагою використання фарби, здатної до УФ-закріплення, та фарби на основі розчинника є зменшення обсягу використання енергії порівняно з обсягом використання енергії, необхідної для нагрівання повітря для сушіння фарби на основі розчинника. Додатково, слід зазначити, що використання додаткових пігментів, наповнювачів та допоміжних засобів у фарбі є необов'язковим, проте такі пігменти, наповнювачі та допоміжні засоби входять до корисної моделі. Крім цього, в одному було з'ясовано, що використання фарби, здатної до УФ-закріплення, та фарби на основі розчинника дозволяє утворити щонайменше одношарове покриття, переважно багатошарове покриття плівки, що має надзвичайно високу гнучкість та термостійкість. Як буде зрозуміло, така теплостійкість та гнучкість є ідеальними для подальшої обробки поверхні під тиском. Формула фарб УФ-закріплення, якщо її порівнювати зі звичайними офсетними фарбами має ті ж самі основні компоненти: пігменти та зв'язуючі. Для фарб УФ-закріплення зв'язуючі виготовляється за допомогою суміші олігомерів та мономерів, які відповідно виступають як смоли та розчинників. Мономери використовуються як реактивні розчинники, які впливають на реологію, поверхневий натяг, еластичність та сушіння, хімічну та механічну стійкість. Також для активації процесу полімеризації в складі фарби є фотоініціатор, властивості, якого впливають на сушіння поверхні, загальний ступінь полімеризації. Під час багатьох експериментів було виявлено негативний вплив друкарської фарби УФзакріплення, а саме чим більше є затвердження плівки фарбового шару на поверхні аркушів полікарбонату тим гірша адгезія між шарами спареної полікарбонатної сторінки при подальшій ламінації та виникнення карбонізації, як наслідок почорніння під час персоналізації. Тому під час друку на офсетній друкарській машині для фарб з УФ-закрпіпленням внаслідок включення сушки на виході потужністю 20-75 % від загальної потужності джерела опромінення, що мінімізує реакцію полімеризації фарби на поверхні аркушів задрукованого полікарбонату. Режими нанесення захисного прозорого покриття та кількість його складових при нанесенні захисного прозорого покриття може змінюватись в залежності від вимог до товщини, зовнішнього вигляду та використання додаткових захисних елементів при виготовленні спареної полікарбонатної сторінки. В іншому переважному втіленні, пластикові картки формату ID1 або ID3 включають в себе носії персональних даних. Так, такими носіями можуть бути, не обмежуючи дана корисна модель, радіочастотний чип та/або контролер, що здатний до математичних операцій з обчислення алгоритмів кодування і/або декодування, що містить як власне джерело струму, так із живленням у електромагнітному полі, та/або персональні і/або біометричні дані, що записуються за допомогою лазерного променя, що може бути виконано за допомогою обладнання для персоніфікації, яке відоме фахівцю в даній галузі техніки. В додатковому переважному втіленні, пластикові картки формату ID1 або ID3 включають в себе зображення та/або символи, як то літери або цифри, що наносяться зо допомогою перфорації. Така перфорація може бути виконана за допомогою лазерного променя, або за допомогою перфораційного обладнання фізичного впливу на полімерний матеріал або матеріали. Додатковою, неочевидною перевагою є використання лише одного сушильного пристрою. При цьому, використання переваг за даною корисною моделлю дозволяє зменшити потужність сушильного пристрою до 20-75 %. Корисна модель пояснюється прикладами виконання. Приклади: Матеріали для виготовлення пластикових карток формату ID1, ID3: - полікарбонат "а"; - полікарбонат "р" лазероактивний; - полікарбонат "р" не лазероактивний; - корінець; - офсетні фарби УФ-закріплення; - трафаретні фарби на основі розчинника. Обладнання: - офсетна друкарська машина для фарб УФ-закріплення, - ламінаційна лінія, - трафаретна машина, - обладнання для персоніфікації. Технологічні процеси: 3 UA 94403 U 5 10 15 Виготовлення пластикових карток формату ID1, ID3 складається з таких основних технологічних процесів. 1. офсетний друк на машині плоского офсетного друкування з використанням фарб УФзакріплення. Режими: швидкість друку 4500 аркушів на год., рН 4,9-5, вміст спирту 9-10 %, концентрат в зволоженні 2,5 %, швидкість ламінації 350 двійн/год. Під час друку на офсетній друкарській машині для фарб з УФ-закрпіпленням внаслідок включена тільки одне сушіння на виході потужністю 20-75 %, що мінімізує вплив променів ультрафіолету на поверхню аркушів задрукованого полікарбонату. Чим менше променів ультрафіолету попадає на полікарбонат, тим краще адгезія при ламінації. 2. трафаретний друк фарбою ОVI на основі розчинника: Режими: сітка 77 л/см, швидкість друку 600 аркушів на год., ракель 75° по Шору А, кут 10°. При друці УФ лампи вимикаються. Додаток порівняльна таблиця 1 3. ламінація: час для ламінування 2×14 с, тиск на гаряче 140 Бар, тиск на холодне 140. Лазероактивний полікарбонат "р" Полікарбонат "а" білий задрукований полікарбонат як компенсаційний шар корінець-шарнір Полікарбонат "а" білий задрукований не лазероактивний полікарбонат "р" 100-105 мкм 100-105 мкм 80-100 мкм 110-130 мкм 20 100-105 мкм 100-105 мкм Дана технологія дає можливість персоніфікувати документи при максимальних потужностях лазера. Таблиця 1 Результати лабораторних досліджень пластикових карток формату ID1, ID3 у відповідності до ДСТУ ISО/IЕС 7810:2008 Картки ідентифікаційні. Фізичні характеристики Показники фізичних x-к кар№ Показники фізичних х-к карток, при Назва показника/норма ток, при друці яких був мініміп/п друці яких були включені УФ-сузований вплив УФ-променів, шіння, що приводило до повного що приводило до часткового закріплення офсетної фарби на арзакріпленні офсетної фарби кушах полікарбонату на аркушах полікарбонату Відновлення первинного Відновлення первинного плаского Згинальна жорсткість плаского стану протягом 1 хв, 1 стану протягом 1 хв, після навантаф-т ID1 1,5 мм після навантаження, станоження, становило 1,7 мм вило 1,2 мм 2 Тривкість до хімікатів не тривка тривка Стабільність картки та вигин під дією темпе3 ратури та вологості ф1,8 1,1 т ID1 Не більше ніж 1,5 мм 4 Світлостійкість Не стійка стійка Тривкість до злущу5 0,28 Н/мм 2,4 Н/мм вання 0,35 Н/мм не розшаровуються, відсутРозшаровуються, відсутність знебаність знебарвлення, не змірвлення, не змінює поверхню Злипання або зблокунює поверхню оздоби, не 6 оздоби, не переміщує матеріал з вання переміщує матеріал з однієї однієї картки на іншу, не деформукартки на іншу, не деформується ється Непрозорість ф-т ID-1 коефіцієнт світлопроникності в діапазоні 1,1 1,5 7 450 нм-950 нм більше ніж 1,3 В діапазоні від 950 до 1,0 1,2 1000 нм більше 1,1 4 UA 94403 U Продовження таблиці 1 8 9 Загальний вигин картки ф-т ID-1 1,6 1,2 Не більше ніж 1,5 мм Теплотривкість ф-т ID1 13 8 He більше 10 мм Подальша персоніфі- Присутні чорні вкраплення, повітряні Відсутність чорних вкраплень кація пухирці та повітряних пухирців ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 1. Спарена полікарбонатна сторінка для пластикових карток формату ID1 або ID3, що включає підкладку, яка являє собою одношаровий або багатошаровий термопластичний полімер; прозорий одношаровий або багатошаровий термопластичний полімер чутливий до лазерного опромінення; прозорий одношаровий або багатошаровий термопластичний полімер, що не чутливий до лазерного опромінення; фарбу, здатну до УФ-закріплення; фарбу на основі розчинника, причому пластикова картка формату ID1 або ID3 являє собою підкладку, на яку нанесено фарбу, здатну до УФ-закріплення або фарбу, здатну до УФ-закріплення і фарбу на основі розчинника та з обох сторін підкладки нанесено полімер чутливий до лазерного опромінення та потім полімер не чутливий до лазерного опромінення, або нанесено з однієї сторони підкладки полімер чутливий до лазерного опромінення та з протилежної сторони полімер не чутливий до лазерного опромінення, або з обох сторін підкладки нанесено полімер не чутливий до лазерного опромінення, або нанесено з однієї сторони підкладки тільки полімер чутливий до лазерного опромінення, або тільки полімер не чутливий до лазерного опромінення, при цьому при нанесені полімеру, чутливого до лазерного опромінення та/або полімеру, не чутливого до лазерного опромінення прикладений тиск на гаряче від 90 Бар до 220 Бар, тиск на холодне від 100 Бар до 160 Бар та, причому потужність УФ-опромінення для УФ-закріплення складає від 20-75 % від загальної потужності джерела опромінення. 2. Спарена полікарбонатна сторінка для пластикових карток формату ID1 або ID3 за п. 1, яка відрізняється тим, що термопластичний полімер являє собою полікарбонат (що складається з полікарбонату у вигляді аркуша та/або полікарбонату, згорнутого у вигляді рола). 3. Спарена полікарбонатна сторінка для пластикових карток формату ID1 або ID3 за п. 1, яка відрізняється тим, що фарба являє собою фарбу, придатну для офсетного друку. 4. Спарена полікарбонатна сторінка для пластикових карток формату ID1 або ID3 за п. 1, яка відрізняється тим, що спарена полікарбонатна сторінка для пластикових карток формату ID1 або ID3 додатково містить між шарами корінець для фіксування. 5. Спарена полікарбонатна сторінка для пластикових карток формату ID1 або ID3 за п. 1, яка відрізняється тим, що додатково оснащена радіочастотним чипом та/або контролером, що здатний до математичних операцій з обчислення алгоритмів кодування і/або декодування, що містить як власне джерело струму, так із живленням у електромагнітному полі. 6. Спарена полікарбонатна сторінка для пластикових карток формату ID1 або ID3 за п. 1, яка відрізняється тим, що додатково містить персональні і/або біометричні дані, що записуються за допомогою лазерного променя. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
