Оправа для окулярів

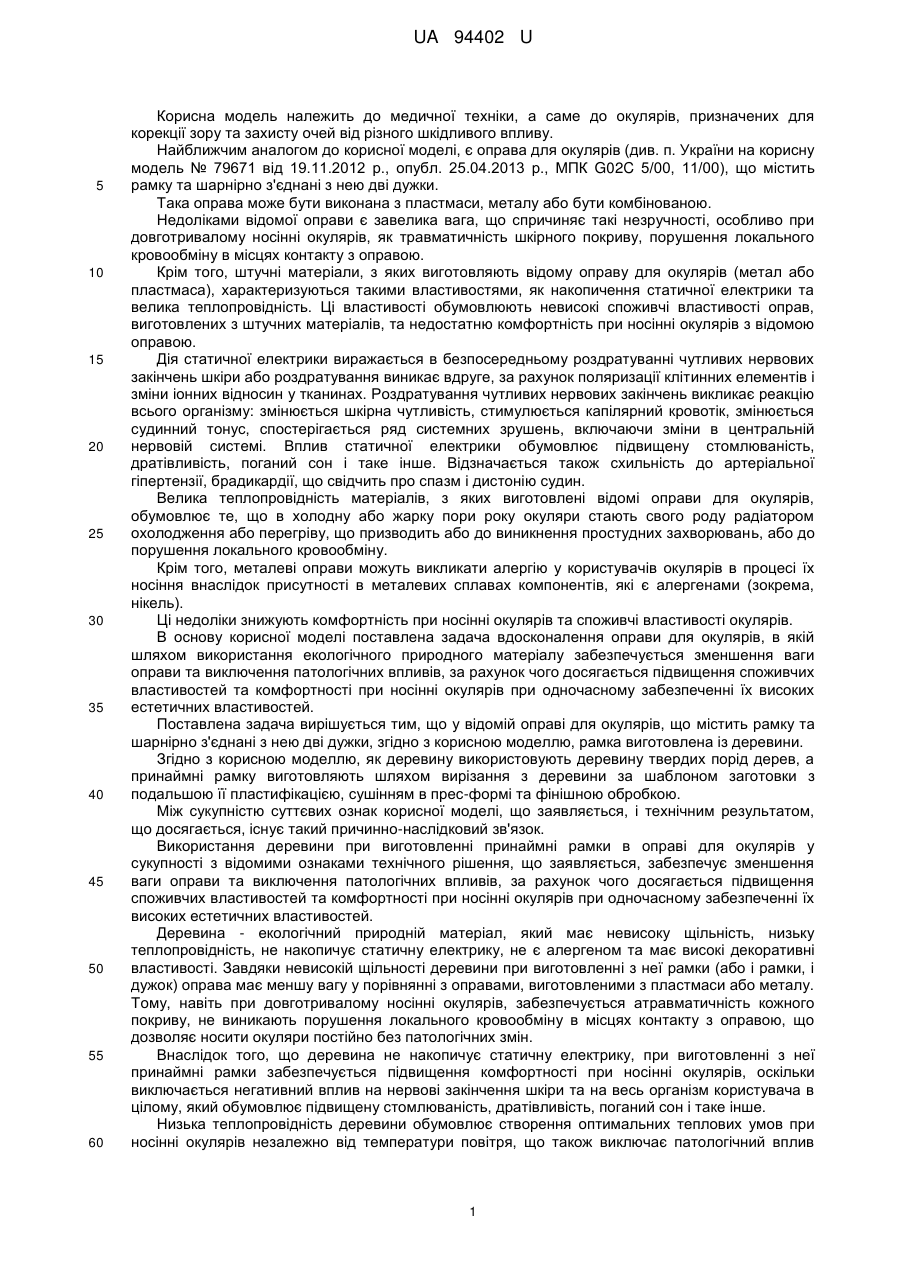

Реферат: UA 94402 U UA 94402 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до окулярів, призначених для корекції зору та захисту очей від різного шкідливого впливу. Найближчим аналогом до корисної моделі, є оправа для окулярів (див. п. України на корисну модель № 79671 від 19.11.2012 р., опубл. 25.04.2013 р., МПК G02C 5/00, 11/00), що містить рамку та шарнірно з'єднані з нею дві дужки. Така оправа може бути виконана з пластмаси, металу або бути комбінованою. Недоліками відомої оправи є завелика вага, що спричиняє такі незручності, особливо при довготривалому носінні окулярів, як травматичність шкірного покриву, порушення локального кровообміну в місцях контакту з оправою. Крім того, штучні матеріали, з яких виготовляють відому оправу для окулярів (метал або пластмаса), характеризуються такими властивостями, як накопичення статичної електрики та велика теплопровідність. Ці властивості обумовлюють невисокі споживчі властивості оправ, виготовлених з штучних матеріалів, та недостатню комфортність при носінні окулярів з відомою оправою. Дія статичної електрики виражається в безпосередньому роздратуванні чутливих нервових закінчень шкіри або роздратування виникає вдруге, за рахунок поляризації клітинних елементів і зміни іонних відносин у тканинах. Роздратування чутливих нервових закінчень викликає реакцію всього організму: змінюється шкірна чутливість, стимулюється капілярний кровотік, змінюється судинний тонус, спостерігається ряд системних зрушень, включаючи зміни в центральній нервовій системі. Вплив статичної електрики обумовлює підвищену стомлюваність, дратівливість, поганий сон і таке інше. Відзначається також схильність до артеріальної гіпертензії, брадикардії, що свідчить про спазм і дистонію судин. Велика теплопровідність матеріалів, з яких виготовлені відомі оправи для окулярів, обумовлює те, що в холодну або жарку пори року окуляри стають свого роду радіатором охолодження або перегріву, що призводить або до виникнення простудних захворювань, або до порушення локального кровообміну. Крім того, металеві оправи можуть викликати алергію у користувачів окулярів в процесі їх носіння внаслідок присутності в металевих сплавах компонентів, які є алергенами (зокрема, нікель). Ці недоліки знижують комфортність при носінні окулярів та споживчі властивості окулярів. В основу корисної моделі поставлена задача вдосконалення оправи для окулярів, в якій шляхом використання екологічного природного матеріалу забезпечується зменшення ваги оправи та виключення патологічних впливів, за рахунок чого досягається підвищення споживчих властивостей та комфортності при носінні окулярів при одночасному забезпеченні їх високих естетичних властивостей. Поставлена задача вирішується тим, що у відомій оправі для окулярів, що містить рамку та шарнірно з'єднані з нею дві дужки, згідно з корисною моделлю, рамка виготовлена із деревини. Згідно з корисною моделлю, як деревину використовують деревину твердих порід дерев, а принаймні рамку виготовляють шляхом вирізання з деревини за шаблоном заготовки з подальшою її пластифікацією, сушінням в прес-формі та фінішною обробкою. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Використання деревини при виготовленні принаймні рамки в оправі для окулярів у сукупності з відомими ознаками технічного рішення, що заявляється, забезпечує зменшення ваги оправи та виключення патологічних впливів, за рахунок чого досягається підвищення споживчих властивостей та комфортності при носінні окулярів при одночасному забезпеченні їх високих естетичних властивостей. Деревина - екологічний природній матеріал, який має невисоку щільність, низьку теплопровідність, не накопичує статичну електрику, не є алергеном та має високі декоративні властивості. Завдяки невисокій щільності деревини при виготовленні з неї рамки (або і рамки, і дужок) оправа має меншу вагу у порівнянні з оправами, виготовленими з пластмаси або металу. Тому, навіть при довготривалому носінні окулярів, забезпечується атравматичність кожного покриву, не виникають порушення локального кровообміну в місцях контакту з оправою, що дозволяє носити окуляри постійно без патологічних змін. Внаслідок того, що деревина не накопичує статичну електрику, при виготовленні з неї принаймні рамки забезпечується підвищення комфортності при носінні окулярів, оскільки виключається негативний вплив на нервові закінчення шкіри та на весь організм користувача в цілому, який обумовлює підвищену стомлюваність, дратівливість, поганий сон і таке інше. Низька теплопровідність деревини обумовлює створення оптимальних теплових умов при носінні окулярів незалежно від температури повітря, що також виключає патологічний вплив 1 UA 94402 U 5 10 15 20 25 30 35 40 45 50 оправи внаслідок переохолодження або перегріву шкірного покриву в місцях контакту з оправою, як то виникнення простудних захворювань або порушення локального кровообміну. Крім того, оправа з деревини не викликає алергію у користувачів окулярів та має високі декоративні властивості. Як деревина для виготовлення принаймні рамки в оправі для окулярів може бути використана деревина твердих порід дерев, а принаймні рамку виготовляють шляхом вирізання з деревини за шаблоном заготовки з подальшою її пластифікацією, сушінням в прес-формі та фінішною обробкою. Деревина твердих порід дерев, наприклад венге, падук, сапеле, американський горіх тощо, добре піддається механічній обробці, пластифікується при невисоких температурах за невеликий проміжок часу, добре тримає форму при носінні та характеризується високими декоративними властивостями. Також деревина твердих порід дерева здатна тривалий час переносити вплив цілого ряду негативних факторів, головними з яких є несприятливі погодні умови. З деревини, краще з деревини твердих порід дерев, рамку (або і рамку, і дужки) виготовляють шляхом вирізання за шаблоном заготовки (або заготовок), яку потім піддають пластифікації, тобто гідротермічній обробці (наприклад, витримують в гарячому розчині хлориду натрію), що підвищує пластичність деревини та її здатність до гнуття. Сушінням в прес-формі заготовці (або заготовкам) надають необхідний вигин та потім піддають їх фінішній обробці, яка включає механічну (шліфування, полірування) та косметичну обробки, та здійснюють зборку деталей оправи. Окуляри з такою оправою мають стильний вигляд та характеризуються високими споживчими та естетичними властивостями та комфортністю навіть при довготривалому носінні незалежно від температури повітря. Суть корисної моделі пояснюється кресленням, де наведене зображення оправи для окулярів (загальний вигляд). Оправа для окулярів містить рамку 1 та шарнірно з'єднані з нею дві дужки 2. Рамка 1 виготовлена з деревини. Дужки 2 також можуть бути виготовлені з деревини. Як деревина може бути використана деревина твердих порід дерев, наприклад венге, падук, сапеле, американський горіх тощо. Заявлену оправу виготовляють таким чином. Створюють шаблон та за ним з шліфованої дошки товщиною 7-8 мм на фрезерному станку з ЧПУ вирізають рамку 1 (або і рамку 1, і дужки 2). Також вирізають на станку пази для лінз та посадочні місця для шарнірних кріплень. Заготовки піддають гідротермальній обробці для підвищення пластичності деревини, наприклад витримують заготовки в 25-30 % розчині хлориду натрію при температурі 30-80 °C протягом 2-3 годин. Далі заготовки поміщають в прес-форму з необхідним радіусом вигину заготовок і висушують приблизно 3-5 годин. Свердлять посадочні місця для кріплення пружин для встановлення дужок, шліфують та полірують наждачним папером з різною зернистістю. Для закриття пор і захисту від вологи покривають, наприклад, масляною композицією на основі воску, що зберігає природну текстуру натуральної деревини, та здійснюють зборку деталей оправи. Проведені випробування заявленої оправи для окулярів у добровольців у кількості 10 чоловік, серед яких були люди різних професій і різної статі, показали, що носіння такої оправи для окулярів усуває негативні та патологічні явища, притаманні оправам з металу або пластмаси, тобто випробування довели високі споживчі та естетичні властивості окулярів з заявленою оправу, а також комфортність в користуванні окулярами незалежно від температури повітря. Таким чином, заявлена оправа для окулярів забезпечує зменшення ваги оправи та виключення патологічних впливів, за рахунок чого досягається підвищення споживчих властивостей та комфортності при носінні окулярів при одночасному забезпеченні їх високих естетичних властивостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Оправа для окулярів, що містить рамку та шарнірно з'єднані з нею дві дужки, яка відрізняється тим, що рамка виготовлена із деревини. 2. Оправа для окулярів за п. 1, яка відрізняється тим, що як деревину використовують деревину твердих порід дерев, а рамка виготовлена шляхом вирізання з деревини за шаблоном заготовки з подальшою її пластифікацією, сушінням в прес-формі та фінішною обробкою. 2 UA 94402 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
