Спосіб виготовлення приміщень для свиней із солом’яних блоків

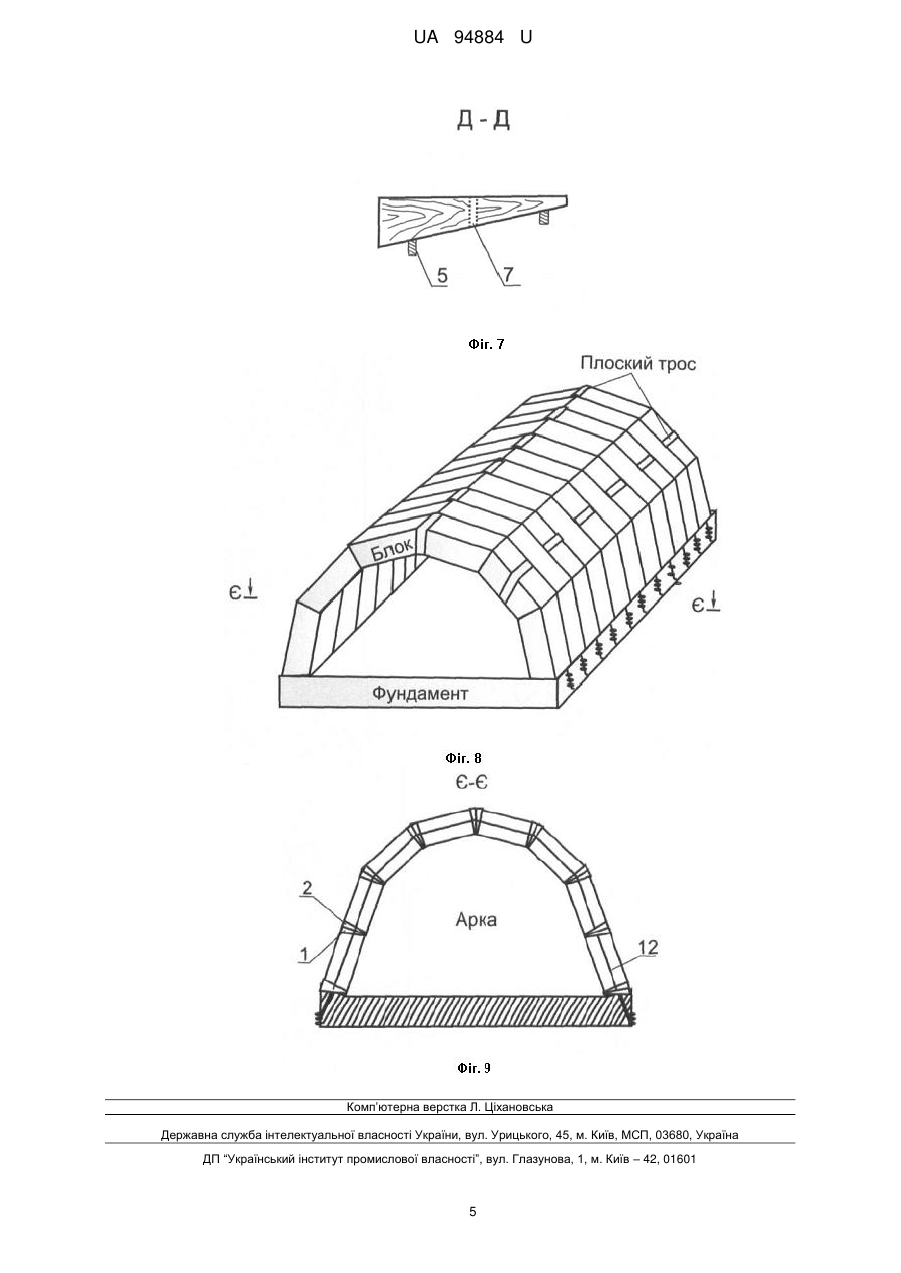

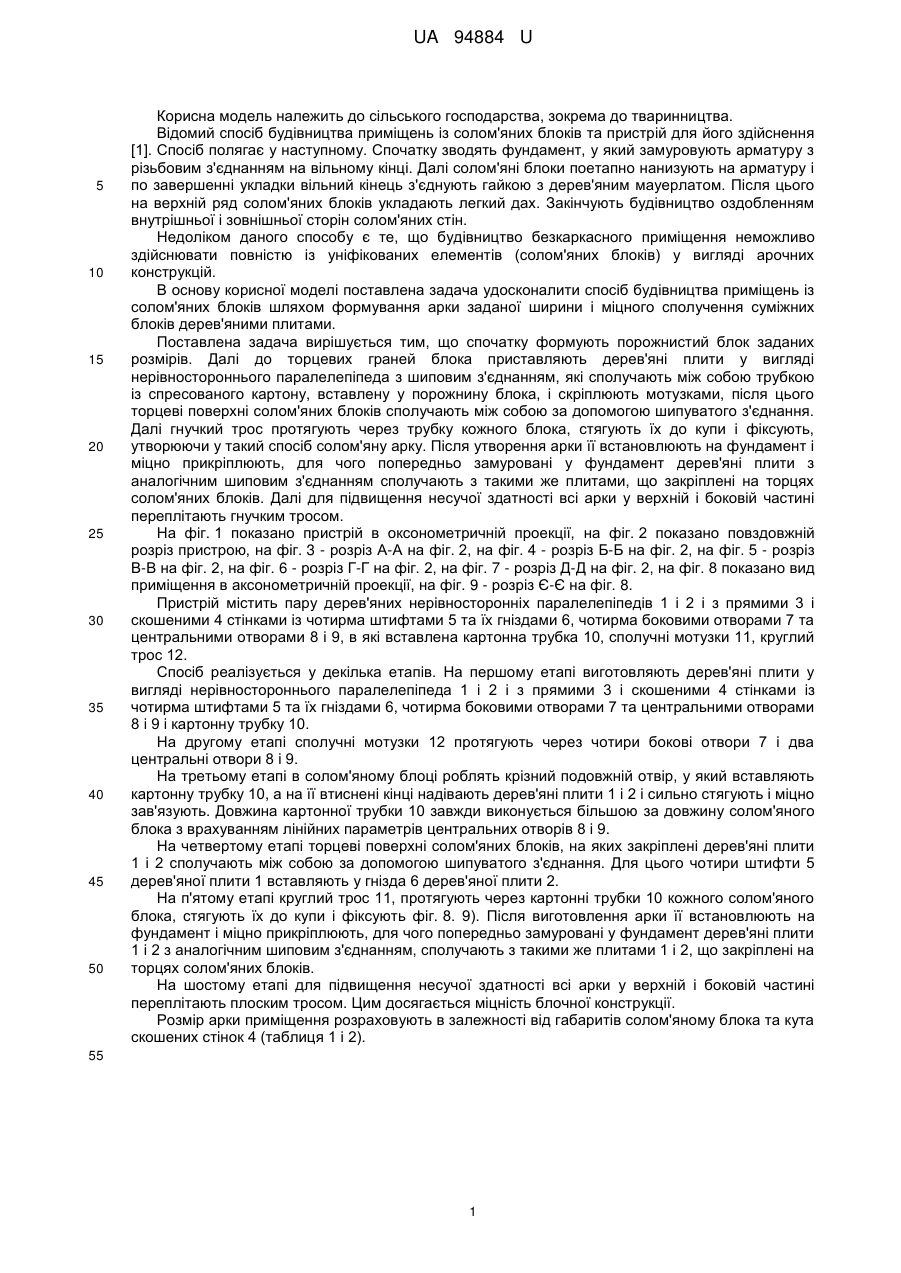

Реферат: Спосіб виготовлення приміщень для свиней із солом'яних блоків включає поетапне укладення стін із солом'яних блоків і скріплення їх у вертикальній площині арматурою з гвинтовим з'єднанням. Спочатку формують порожнистий блок заданих розмірів, далі до торцевих граней блока приставляють дерев'яні плити з шиповим з'єднанням, які сполучають між собою трубкою із спресованого картону, вставлену у порожнину, і скріплюють мотузками, після цього торцеві поверхні солом'яних блоків сполучають між собою за допомогою шипуватого з'єднання, потім гнучкий трос протягують через трубку кожного блока, стягують їх до купи і фіксують, утворюючи у такий спосіб солом'яну арку; після утворення арки її встановлюють на фундамент і міцно прикріплюють, для чого попередньо замуровані у фундамент дерев'яні плити з аналогічним шиповим з'єднанням сполучають з такими же плитами, що закріплені на торцях солом'яних блоків; далі для підвищення несучої здатності всі арки у верхній і боковій частинах переплітають гнучким тросом. UA 94884 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПРИМІЩЕНЬ ДЛЯ СВИНЕЙ ІЗ СОЛОМ'ЯНИХ БЛОКІВ UA 94884 U UA 94884 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, зокрема до тваринництва. Відомий спосіб будівництва приміщень із солом'яних блоків та пристрій для його здійснення [1]. Спосіб полягає у наступному. Спочатку зводять фундамент, у який замуровують арматуру з різьбовим з'єднанням на вільному кінці. Далі солом'яні блоки поетапно нанизують на арматуру і по завершенні укладки вільний кінець з'єднують гайкою з дерев'яним мауерлатом. Після цього на верхній ряд солом'яних блоків укладають легкий дах. Закінчують будівництво оздобленням внутрішньої і зовнішньої сторін солом'яних стін. Недоліком даного способу є те, що будівництво безкаркасного приміщення неможливо здійснювати повністю із уніфікованих елементів (солом'яних блоків) у вигляді арочних конструкцій. В основу корисної моделі поставлена задача удосконалити спосіб будівництва приміщень із солом'яних блоків шляхом формування арки заданої ширини і міцного сполучення суміжних блоків дерев'яними плитами. Поставлена задача вирішується тим, що спочатку формують порожнистий блок заданих розмірів. Далі до торцевих граней блока приставляють дерев'яні плити у вигляді нерівностороннього паралелепіпеда з шиповим з'єднанням, які сполучають між собою трубкою із спресованого картону, вставлену у порожнину блока, і скріплюють мотузками, після цього торцеві поверхні солом'яних блоків сполучають між собою за допомогою шипуватого з'єднання. Далі гнучкий трос протягують через трубку кожного блока, стягують їх до купи і фіксують, утворюючи у такий спосіб солом'яну арку. Після утворення арки її встановлюють на фундамент і міцно прикріплюють, для чого попередньо замуровані у фундамент дерев'яні плити з аналогічним шиповим з'єднанням сполучають з такими же плитами, що закріплені на торцях солом'яних блоків. Далі для підвищення несучої здатності всі арки у верхній і боковій частині переплітають гнучким тросом. На фіг. 1 показано пристрій в оксонометричній проекції, на фіг. 2 показано повздовжній розріз пристрою, на фіг. 3 - розріз А-А на фіг. 2, на фіг. 4 - розріз Б-Б на фіг. 2, на фіг. 5 - розріз В-В на фіг. 2, на фіг. 6 - розріз Г-Г на фіг. 2, на фіг. 7 - розріз Д-Д на фіг. 2, на фіг. 8 показано вид приміщення в аксонометричній проекції, на фіг. 9 - розріз Є-Є на фіг. 8. Пристрій містить пару дерев'яних нерівносторонніх паралелепіпедів 1 і 2 і з прямими 3 і скошеними 4 стінками із чотирма штифтами 5 та їх гніздами 6, чотирма боковими отворами 7 та центральними отворами 8 і 9, в які вставлена картонна трубка 10, сполучні мотузки 11, круглий трос 12. Спосіб реалізується у декілька етапів. На першому етапі виготовляють дерев'яні плити у вигляді нерівностороннього паралелепіпеда 1 і 2 і з прямими 3 і скошеними 4 стінками із чотирма штифтами 5 та їх гніздами 6, чотирма боковими отворами 7 та центральними отворами 8 і 9 і картонну трубку 10. На другому етапі сполучні мотузки 12 протягують через чотири бокові отвори 7 і два центральні отвори 8 і 9. На третьому етапі в солом'яному блоці роблять крізний подовжній отвір, у який вставляють картонну трубку 10, а на її втиснені кінці надівають дерев'яні плити 1 і 2 і сильно стягують і міцно зав'язують. Довжина картонної трубки 10 завжди виконується більшою за довжину солом'яного блока з врахуванням лінійних параметрів центральних отворів 8 і 9. На четвертому етапі торцеві поверхні солом'яних блоків, на яких закріплені дерев'яні плити 1 і 2 сполучають між собою за допомогою шипуватого з'єднання. Для цього чотири штифти 5 дерев'яної плити 1 вставляють у гнізда 6 дерев'яної плити 2. На п'ятому етапі круглий трос 11, протягують через картонні трубки 10 кожного солом'яного блока, стягують їх до купи і фіксують фіг. 8. 9). Після виготовлення арки її встановлюють на фундамент і міцно прикріплюють, для чого попередньо замуровані у фундамент дерев'яні плити 1 і 2 з аналогічним шиповим з'єднанням, сполучають з такими же плитами 1 і 2, що закріплені на торцях солом'яних блоків. На шостому етапі для підвищення несучої здатності всі арки у верхній і боковій частині переплітають плоским тросом. Цим досягається міцність блочної конструкції. Розмір арки приміщення розраховують в залежності від габаритів солом'яному блока та кута скошених стінок 4 (таблиця 1 і 2). 55 1 UA 94884 U Таблиця 1 Параметри приміщення (розмір блока: довжина - 1,0, висота - 0,35, ширина - 0,45 м) Кут, º 82 82 80 80 78 76 76 5 Ширина арки, м 6,3 6,0 4,6 4,6 4,1 3,8 3,0 Висота арки, м 3,3 2,4 3,0 2,0 2,8 2,3 2,2 Кількість блоків в арці, шт. 10 8 9 7 8 7 6 Ширина приміщення зведеного за даного способу повинна бути не більше 6 м. При будівництві приміщень більшої ширини доцільно зробити відповідні розрахунки міцності конструкції і в разі необхідності арку зміцнювати арматурою. Таблиця 2 Параметри приміщення (розмір блока: довжина - 1,3, висота - 0,35, ширина - 0,45 м) Кут торцевої грані блока, º 85 84 84 82 82 82 80 80 75 74 70 69 65 10 15 Ширина арки, м 12,7 10,5 9,6 8,5 8,3 7,5 7,8 7,5 6,0 4,8 4,0 3,95 3,2 Висота арки, м 4,5 4,1 3,1 4,6 3,5 2,5 4,1 3,0 3,8 3,3 3,3 3,0 2,9 Кількість блоків в арці, шт. 14 12 10 12 10 8 10 8 8 7 6 6 6 Торці приміщення можуть бути виготовлені декількома способами. Перший - за відомим способом, другий - за запропонованим способом із солом'яних арок різної величини, третій застосуванням тентового матеріалу. Перевага даного способу пролягає в тому, що він забезпечує будівництво приміщення повністю з уніфікованих елементів (солом'яних блоків) елементи у вигляді арочних конструкцій. Джерело інформації: 1. Тамилин М. Дом из соломы или назад в будущее http://www.shikremont.ru/articles/stroit/articles_265. html ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб виготовлення приміщень для свиней із солом'яних блоків, який включає поетапне укладення стін із солом'яних блоків і скріплення їх у вертикальній площині арматурою з гвинтовим з'єднанням, який відрізняється тим, що спочатку формують порожнистий блок заданих розмірів, далі до торцевих граней блока приставляють дерев'яні плити з шиповим з'єднанням, які сполучають між собою трубкою із спресованого картону, вставлену у порожнину, і скріплюють мотузками, після цього торцеві поверхні солом'яних блоків сполучають між собою за допомогою шипуватого з'єднання, потім гнучкий трос протягують через трубку кожного блока, стягують їх до купи і фіксують, утворюючи у такий спосіб солом'яну арку; після утворення арки її встановлюють на фундамент і міцно прикріплюють, для чого попередньо замуровані у фундамент дерев'яні плити з аналогічним шиповим з'єднанням сполучають з такими же 2 UA 94884 U плитами, що закріплені на торцях солом'яних блоків; далі для підвищення несучої здатності всі арки у верхній і боковій частинах переплітають гнучким тросом. 3 UA 94884 U 4 UA 94884 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
