Пристрій для виготовлення солом’яних блоків

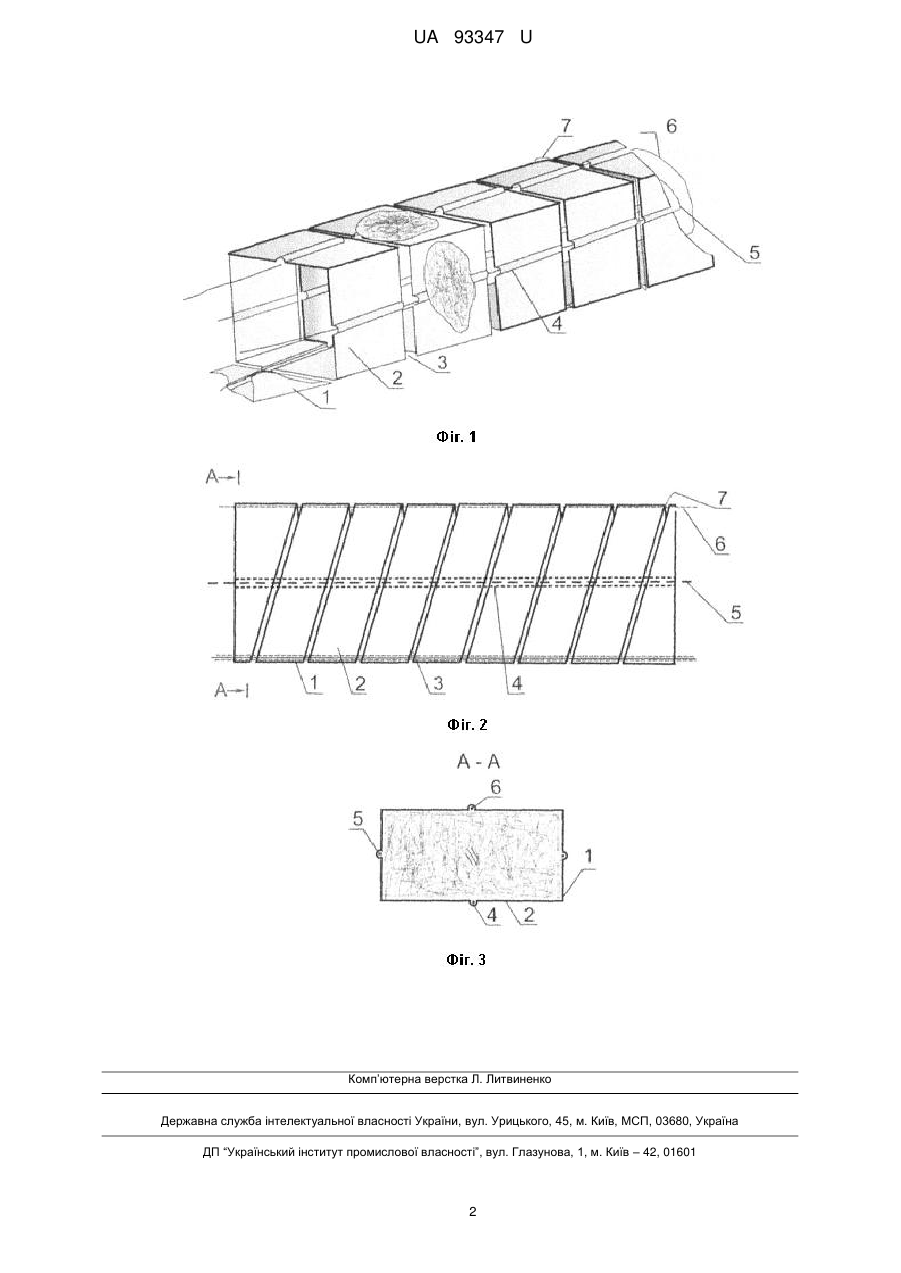

Реферат: Пристрій для виготовлення солом'яних блоків містить квадратний стовбур з дном, кришкою, двополовинчатими бічними стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки. Пристрій виконано у вигляді порожнистої металевої касети, поздовжні стінки якої утворені спіральною стрічкою з втисненнями і гвинтоподібними прорізями для мотузкового з'єднання. UA 93347 U (12) UA 93347 U UA 93347 U 5 10 15 20 25 30 35 Корисна модель належить до сільського господарства, зокрема до тваринництва. Відомий пристрій для виготовлення блоків із соломи або сіна. Він містить квадратний стовбур з дном, кришкою, двополовинчатими бічними стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки [http://www.domdomov.ru/lib/wall/soloma/a8778.htm]. Для виготовлення блоків із рослинної сировини відкидають кришку і верхні половинки двох ширших стінок стовбура і трамбують солому, намагаючись по можливості розподілити і трамбувати її рівномірно. Коли солома буде утрамбована до половини стовбура, підводять обидві бокові стінки, закріплюють їх металевими дужками і продовжують утрамбовувати її до наповнення стовбура. Далі закривають кришку і за допомогою важелів підтягують догори внутрішнє дно, яке поступово здавлює солому і пресує її. Після закінчення пресування відкидають бічні стінки і приступають до ув'язки солом'яного блока, пропускаючи мотузок в прорізи дна і верхньої кришки. Недоліком даного пристрою є те, що в процесі виготовлення солом'яного блока витрачається багато часу на відкривання і закривання бічних стінок. Задачею корисної моделі є удосконалення пристрою та підвищення продуктивності праці при виготовленні солом'яних блоків. Поставлена задача вирішується тим, що пристрій для виготовлення солом'яних блоків, що містить квадратний стовбур з дном, кришкою, двополовинчатими бічними стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки, згідно з корисною моделлю, пристрій виконано у вигляді порожнистої металевої касети, поздовжні стінки якої утворені спіральною стрічкою з втисненнями і гвинтоподібними прорізями для мотузкового з'єднання. На фіг. 1 показано пристрій у аксонометричній проекції, на фіг. 2 показано повздовжній розріз пристрою, на фіг. 3 - розріз А-А на фіг. 2. Пристрій містить порожнистий металевий короб 1, утворений спіральною стрічкою 2. Пристрій для виготовлення солом'яних блоків 3 і втисненнями 4 для мотузок 5, 6, 7. Пристрій працює наступним чином. Перед виготовленням солом'яного блока пристрій приводять у робочий стан. Для цього металевий короб 1 установлюють вертикально вставляють у порожнисті втиснення 4 мотузки 5, 6 (фіг. 1). Далі солому кладуть у металевий короб 1 і щільно утрамбовують. Після закінчення трамбування для забезпечення міцності солом'яного блока його скріплюють мотузками 5, 6, в поздовжній (фіг. 2) і мотузкою 7 - в поперековій площинах (фіг. 3). Цим досягається міцність солом'яного блока. Завдяки стисненню солом'яного блока у поперековій площині він стоншується і легко виймається із металевого коробу 1. Перевага пристрою полягає в тому, що він простіший за будовою і дозволяє зменшити витрати часу на виготовлення солом'яного блока. Джерело інформації: 1. http://www.domdomov.ru/lib/wall/soloma/a8778.htm ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Пристрій для виготовлення солом'яних блоків, що містить квадратний стовбур з дном, кришкою, двополовинчатими бічними стінками і металевими дужками, важелі для піднімання і опускання дна, мотузки, який відрізняється тим, що пристрій виконано у вигляді порожнистої металевої касети, поздовжні стінки якої утворені спіральною стрічкою з втисненнями і гвинтоподібними прорізями для мотузкового з'єднання. 1 UA 93347 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
