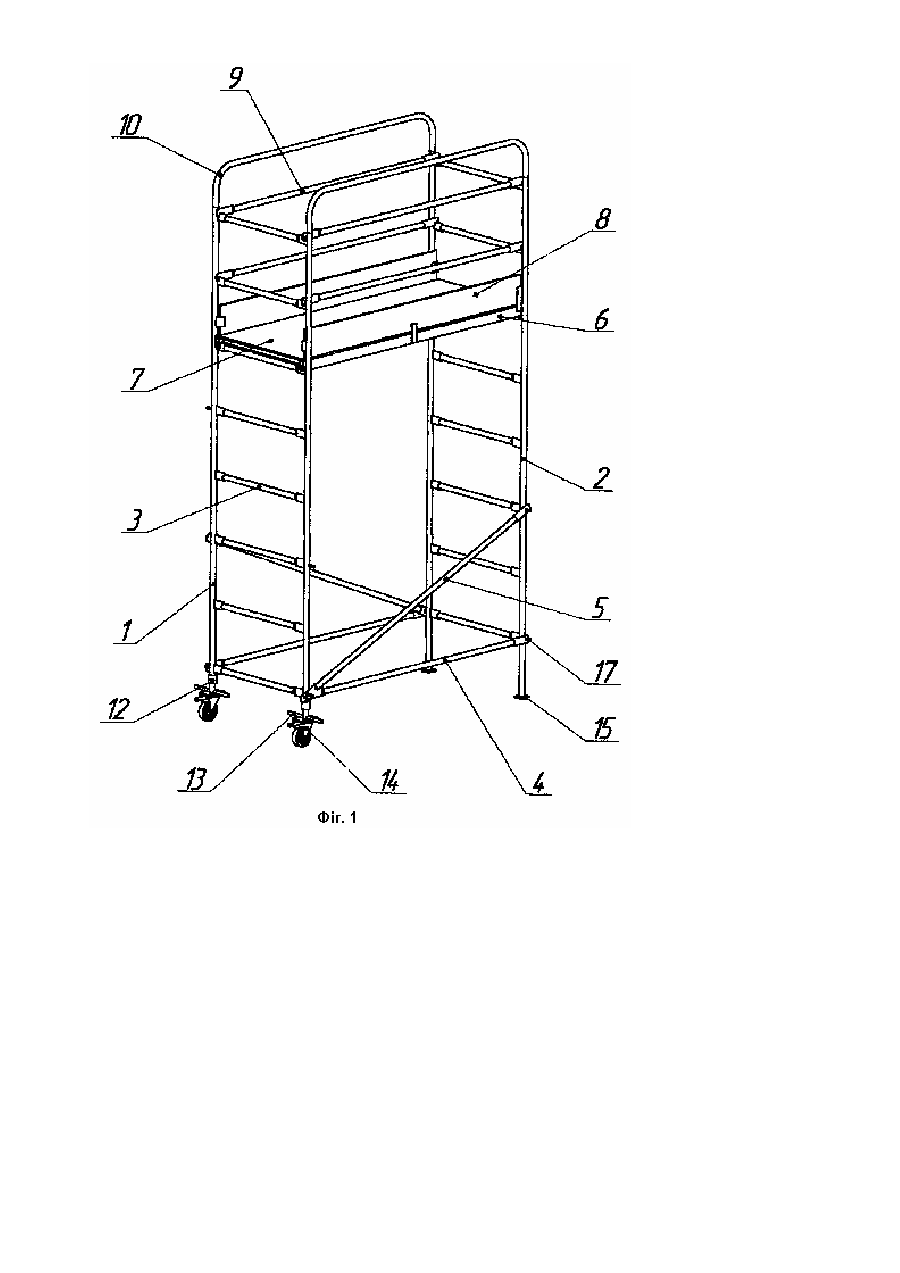

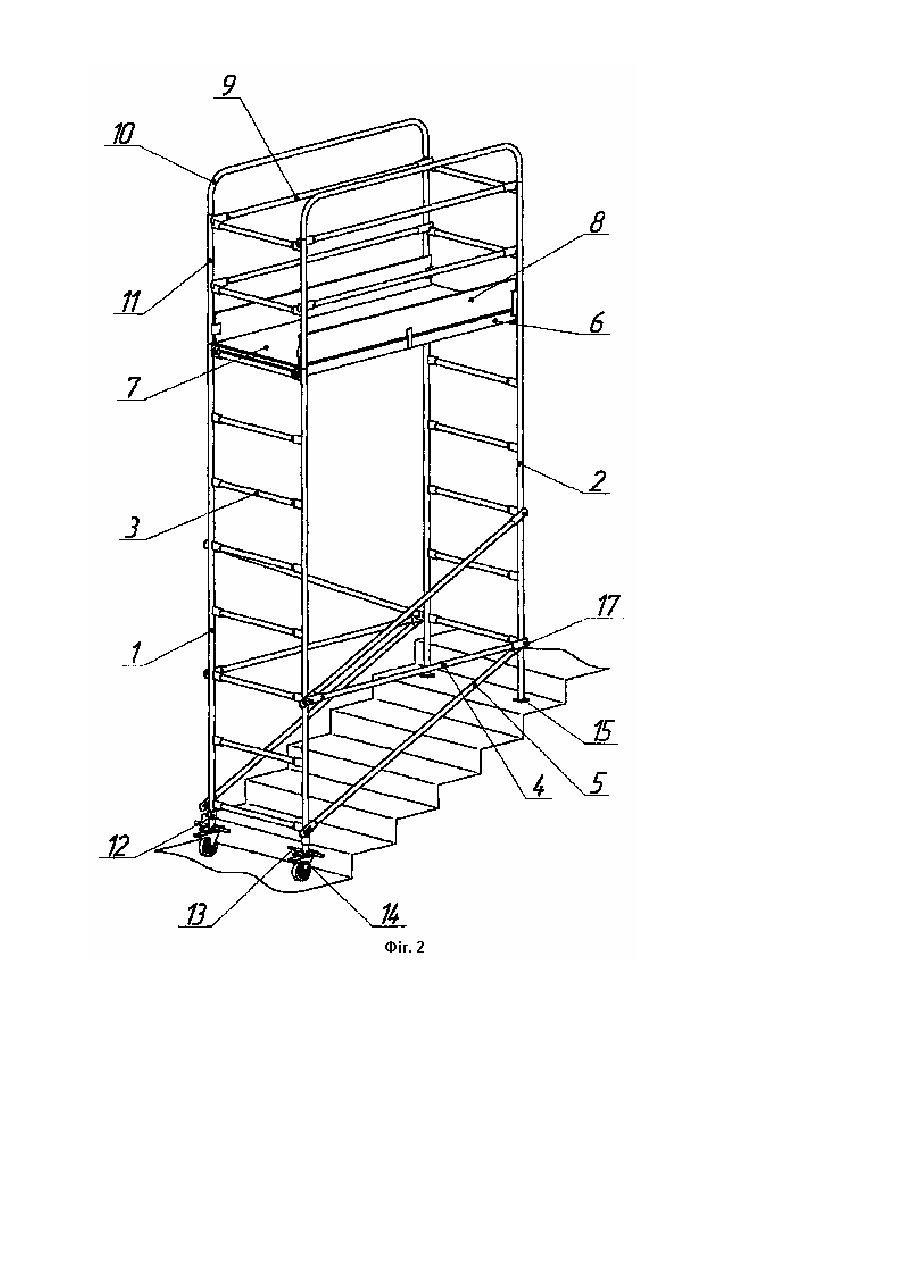

Підмостки пересувні

Корисна модель відноситься до будівництва і може бути використана при проведенні монтажних, оздоблювальних і ремонтних робіт на фасадах будинків і в приміщеннях, як на горизонтальної, так і на похилій поверхні, включаючи сходові марші. Відомі будівельно-монтажні підмостки, що включають дві підстави у вигляді сходів, що звужуються нагору, зі ступінями, настил, установлений між підставами, тяж, що з'єднує підстави, поперечки з внутрішньої сторони підстави [Див. патент України №26767, Кл. Е04G 1/32, опубл. 12.11.99., Бюл. №7]. Недоліком даного технічного рішення є відносно невеликі можливості регулювання положення робочої площадки по висоті, незахищеність площадки від падіння робітника й інструмента, а також велика трудомісткість робіт з перестановки підмостків в зборі. Відомі пересувні підмостки, що включають каркас, робочу площадку, огородження, колеса рояльного типу з пружиною і гальмовими колодками і шарнірно з'єднані з каркасом сходи [См. а. с. СРСР №1286706, Кл. Е04G 1/24, опубл. 30.01.87., Бюл. №4], що забезпечують можливість роботи в стиснутих умовах. Недоліком відомих пересувних підмостків є неможливість установки їх на похилій поверхні і на сходових маршах, відсутність регулювання положення робочої площадки по висоті, а також недостатня стійкість підмостків на рівній поверхні, у зв'язку з тим, що навантаження на пружини опор нерівномірні при переміщенні робітника по площадці і сходах. Найбільш близькими до підмостків пересувних, що заявляються, по технічній сутності є підмостки по а.с. СРСР №1622562, Кл. Е04G 1/24, опубл. 23.01.91., Бюл. №3. Підмостки містять телескопічні стійки, що складаються зі стійок з опорними гвинтами, об'єднаних поперечками, огородження, діагональні розкоси, сходи з телескопічних ланок, стійки мають патрубки, установлені з кроком по довжині, робочий щит-настил, на кіпцях діагональних розкосів з можливістю повороту у вертикальній площині встановлені за допомогою осей фіксатори, взаємодіючі з патрубками на стійках підмостків і виконані у вигляді П-подібної скоби, причому полки скоби одного з фіксаторів кожного розкосу мають отвори з пропущеним через них пальцем, з виточенням у верхній частині, установленим з можливістю поступального і обертального руху, а полки іншого фіксатора мають наскрізні виїмки з установленим у них пальцем, верхня частина якого закріплена з можливістю повороту на осі, жорстко з'єднаної з полицею скоби. Недоліком даного технічного рішення є відсутність рухомих опор для переміщення підмостків, що при значній їхній масі вимагає спеціальних підйомних засобів, складність конструкції в цілому і фіксаторів, зокрема, відсутність бортового огородження, що охороняє від падіння інструмента і будматеріалів. Задачею, на вирішення якої спрямована корисна модель, є створення простої і надійної конструкції підмостків пересувних, зручної в експлуатації. Поставлена задача вирішується за рахунок того, що в підмостках пересувних, що включають стійкі з вертикальних труб із привареними горизонтальними поперечками, діагоналі, робочу площадку, огородження, опорні гвинти, відповідно до корисної моделі, одна зі стійок має нерухомі опори, а інша стійка має гайки, у які угвинчуються опорні гвинти, мають рухомі опори з гальмами, і вставку у вигляді короткої стійки для збільшення висоти стійки при установці підмостків на похилій поверхні, стійки мають шпильки з гайками - баранчиками і з'єднані між собою горизонтальними стяжками, перилами, рамою робочої площадки й огородженнями, поперечки мають плоскі кінці з виїмками, торцями кінців поперечки приварені до вертикальних труб з визначеним кроком, на верхні частини плоских кінців поперечок установлюються рама й огородження з можливістю зміни їхнього положення по висоті стійок, включаючи вставку, при цьому з'єднання огороджень з плоскими кінцями поперечок оснащені фіксаторами, кінці огороджень виконані плоскими з пазом під установку на плоскі кінці поперечок і з отвором, у який вставляється фіксатор, що стопориться у виїмках поперечки, кінці горизонтальних стяжок і діагоналей виконані плоскими з отворами для закріплення на шпильках стійок, а торці рами робочої площадки мають пази для установки на плоскі кінці поперечок, верхні кінці стійок і вставки оснащені штирями, діаметр яких відповідає внутрішньому діаметру труб вставки і перил при цьому: фіксатор з'єднання огороджень з поперечками виконаний у виді С-подібної пружини, що вставляється в отвір огородження й охоплює плоский кінець поперечки по виїмках; на робочу площадку встановлюється бортове огородження; стійки з горизонтальними поперечками є одночасно сходами для підйому на робочу площадку. Оснащення однієї зі стійок опорами на рухомих опорах забезпечує можливість легко переміщати підмостки. За рахунок вставки збільшується висота однієї зі стійок, що дає можливість використання підмостків на похилій поверхні, включаючи сходові марші. Опорними гвинтами регулюють горизонтальне положення робочої площадки в залежності від кута нахилу поверхні. Конструкція з'єднання горизонтальних стяжок і діагоналей зі стійками, огороджень і рами робочої площадки з поперечками, установка вставки і перил за принципом "штир-труба" забезпечують простоту монтажу і демонтажу підмостків без застосування інструмента. Запропонована конструкція підмостків пересувних є простою, надійною і зручною в експлуатації. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що підмостки пересувні відрізняються від відомих наявністю нових конструктивних елементів. У доступних джерелах інформації не знайдені технічні рішення, що характеризуються сукупністю ознак запропонованої корисної моделі. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показаний загальний вид підмостків пересувних, установлених на рівній поверхні; на Фіг.2 - загальний вид підмостків пересувних, установлених на сходовому марші; на Фіг.3 - з'єднання горизонтальної стяжки і діагоналі зі стійкою; на Фіг.4 - з'єднання перил зі стійкою; на Фіг.5 - фіксатор з'єднання огородження з поперечкою в трьох проекціях: на Фіг.5.1 - вид попереду, на Фіг.5.2 - вид зверху, на Фіг.5.3 - вид ліворуч; на Фіг.6 - рама робочої площадки. Запропоновані підмостки пересувні містять стійки 1 і 2, що складаються з вертикальних труб, з'єднаних поперечками 3, горизонтальні стяжки 4, діагоналі 5, раму 6 із установленим на ній настилом 7 і бортовим огородженням 8, огородження 9, перила 10, вставку 11, опорні гвинти 12 з рукоятками 13, рухомі опори 14, оснащені гальмами (на кресленнях не показані), що мають типову конструкцію. Вертикальні труби стійки 2 оснащені нерухомими опорами 15. Вертикальні труби стійки 1 і вставки 11 у верхній частині мають штирі 16, на які установлюються перила 10 (див. Фіг.4). При установці підмостків на сходовому марші на штирі 16 стійки 1 установлюється нижньою частиною вставка 11. На вертикальних трубах стійок 1 і 2 приварені шпильки 17 для кріплення горизонтальних стяжок 4 і діагоналей 5 за допомогою гайок - баранчиків 18. Для цього горизонтальні стяжки 4 і діагоналі 5 мають на своїх плоских кінцях відповідні отвори 19. Огородження 9 мають плоскі кінці 20 з пазом 21, яким установлюються на плоскі кінці 22 поперечок 3, і з отвором 23, у який вставляється фіксатор 24, виконаний у вигляді С-подібної пружини. На кінцях 22 поперечок 3 зроблені дві виїмки (на кресленнях показані в задіяному стані, див. Фіг.5.3), у яких стопориться пружина фіксатора 24. На торцях рами 6 виконані пази 25 для з'єднання з плоскими кінцями 22 поперечок 3 стійок 1 і 2. Опорні гвинти 12 угвинчуються в гайки (на кресленнях не показані), приварені до нижніх кінців труб стійки 1. Монтаж підмостків пересувних здійснюється таким чином. У гайки стійки 1 угвинчують опорні гвинти 12, з'єднані з рухомими опорами 14. Стійки 1 і 2 установлюють вертикально на відстані, що відповідає довжині рами 6. Потім стійки 1 і 2 з'єднують за допомогою горизонтальних стяжок 4 і діагоналей 5. При цьому стяжки 4 і діагоналі 5 встановлюють отворами 19 на шпильки 17 і закріплюють гайками - баранчиками 18. Раму 6 робочої площадки разом із закріпленим на ній настилом 7 установлюють на необхідній для роботи висоті. Потім установлюють огородження 9, закріплюючи їх фіксатором 24, і бортове огородження 8. На штирі 16 стійок 1 і 2 установлюють перила 10. Вертикальне положення стійок 1 і 2 установлюють за рахунок регулювання опорних гвинтів 12 за допомогою рукояток 13. Перед початком роботи включають гальма рухомих опор 14. Для установки підмостків на сходовому марші стійку 1 установлюють на нижній сходинці сходового маршу, а стійку 2 - на верхній сходинці. На штирі 16 стійки 1 установлюють вставку 11, а перила 10 при цьому установлюють на штирі 16 стійки 2 і на штирі 16 вставки 11. На шпильки 17, приварені в нижній частині труб стійок 1 і 2, додатково встановлюють по обидва боки підмостків діагоналі 5. Всі інші елементи підмостків монтуються в тім же порядку, що і при монтажі на горизонтальній площадці. Демонтаж підмостків здійснюється у зворотному порядку, починаючи зі зняття перил 10 і рами 6 з настилом 7. Підйом робітника на робочу площадку здійснюється по поперечках 3 стійки 1 чи 2, що виконують в даному випадку функцію сходів. Для переміщення підмостків необхідно розгальмувати рухомі опори 14, трохи підняти стійку 2 з нерухомими опорами 15 і перекотити підмості в потрібному напрямку. Переміщення підмостків здійснюється одним робітником. Використання в корисній моделі простих і надійних конструктивних рішень дозволяє спростити технологію виготовлення, створити економічну і зручну в експлуатації конструкцію пересувних підмостків.
