Спосіб утилізації бойової автоматичної стрілецької зброї системи калашникова всіх модифікацій

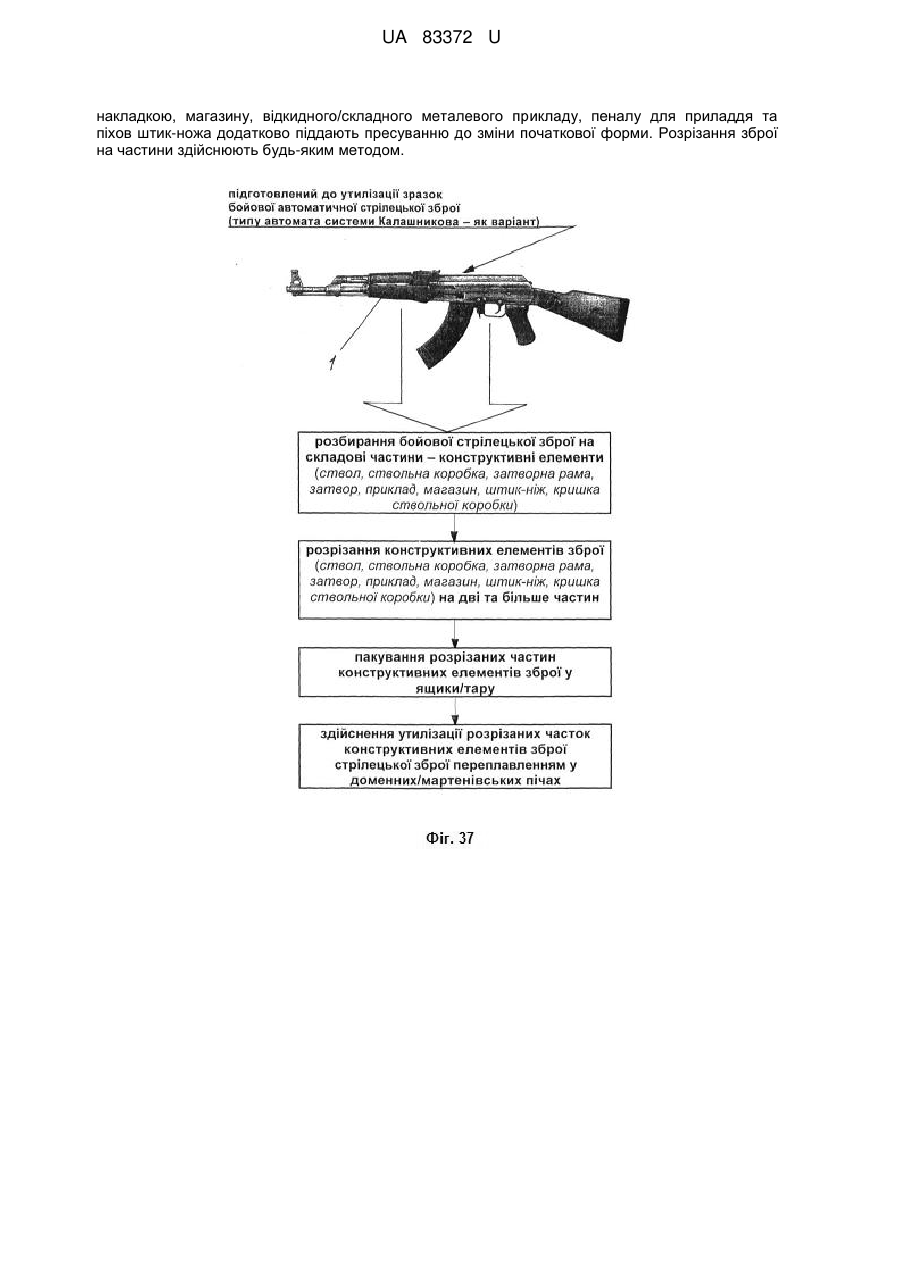

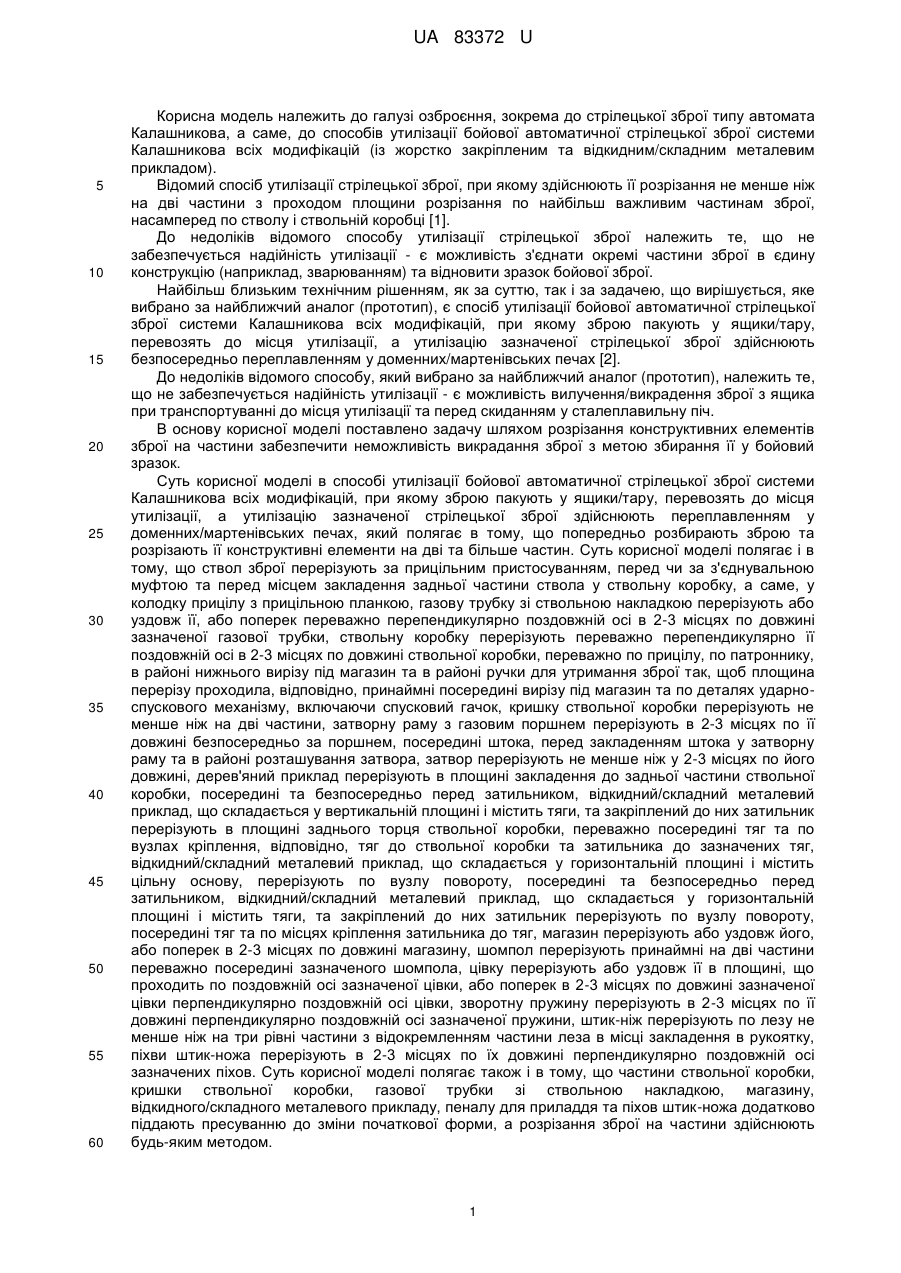

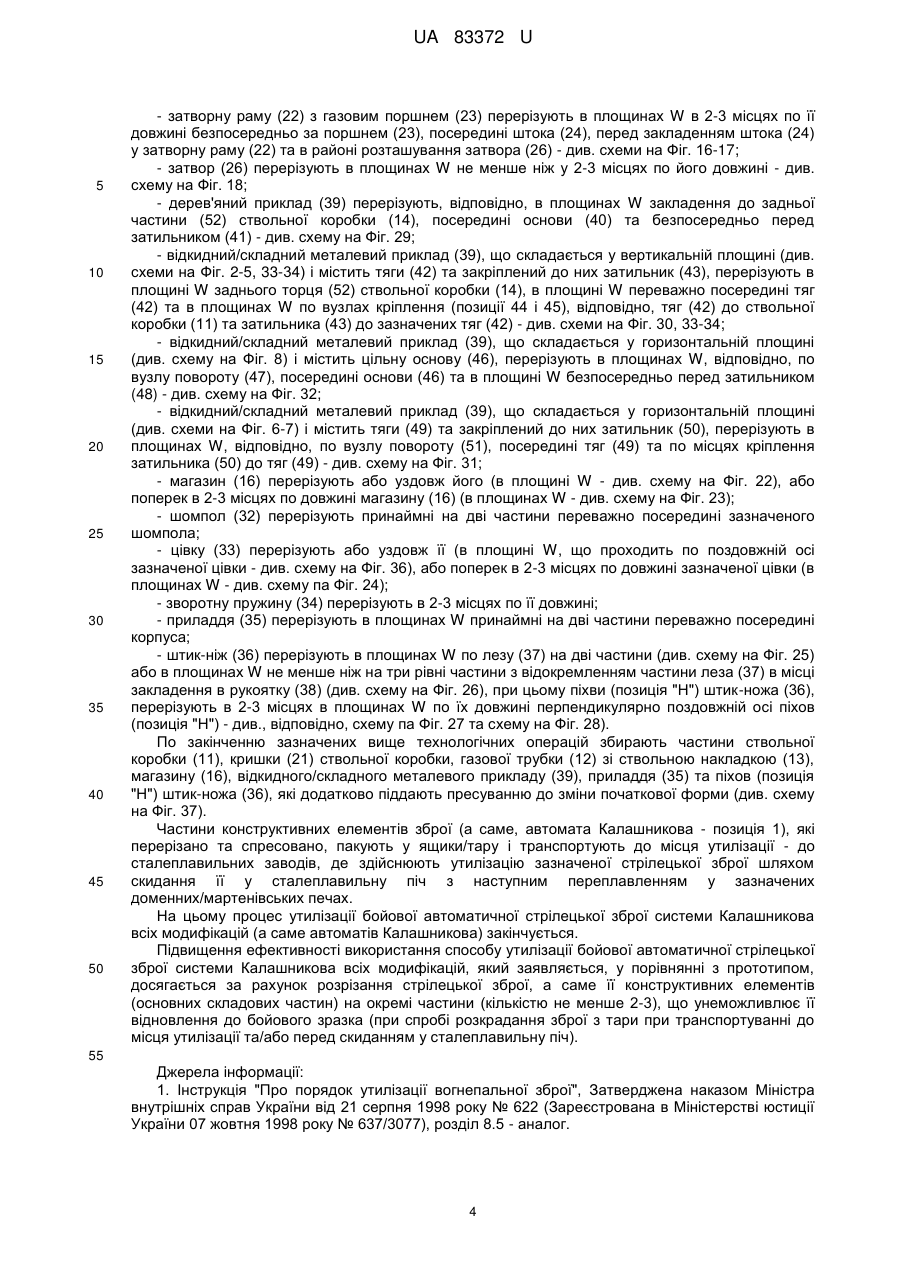

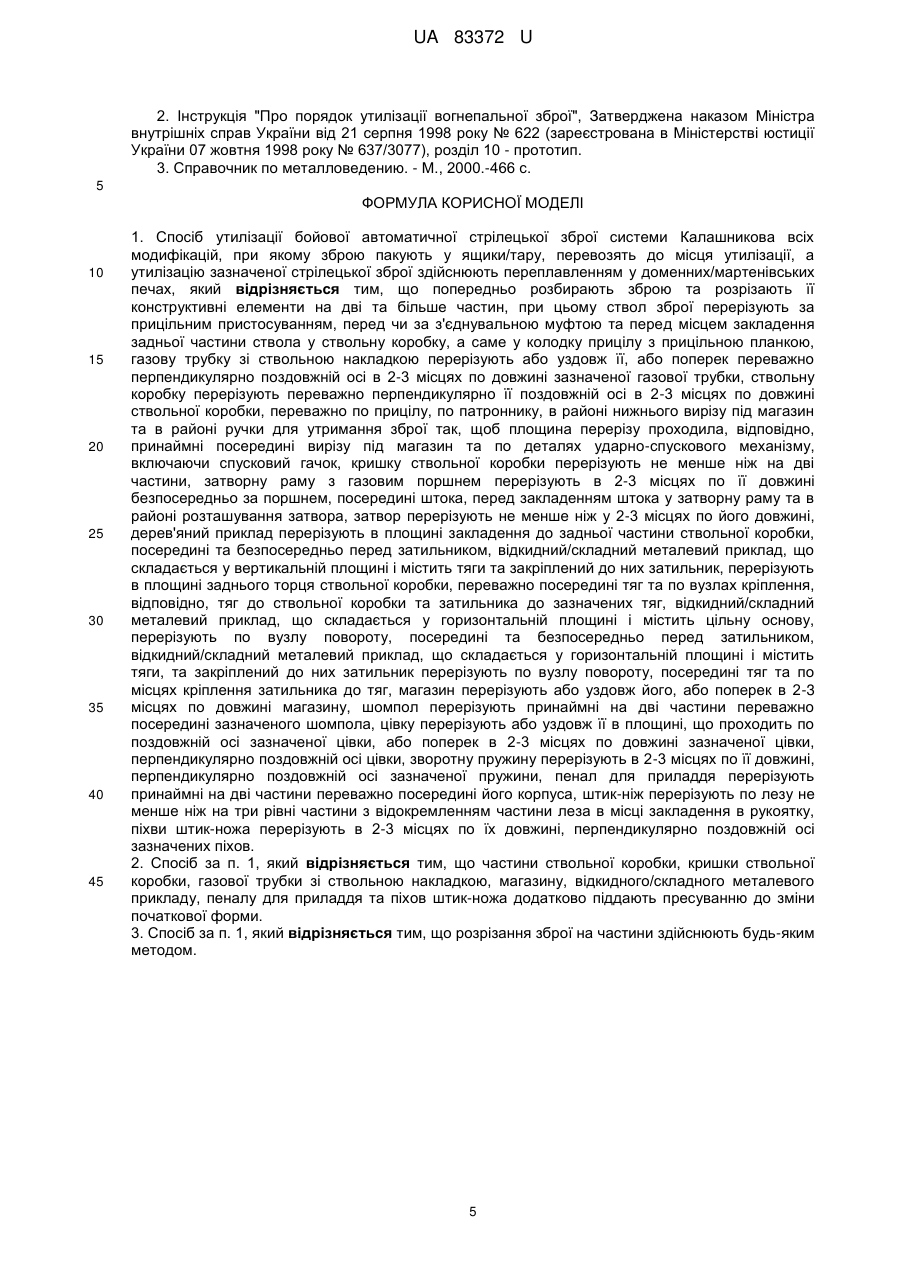

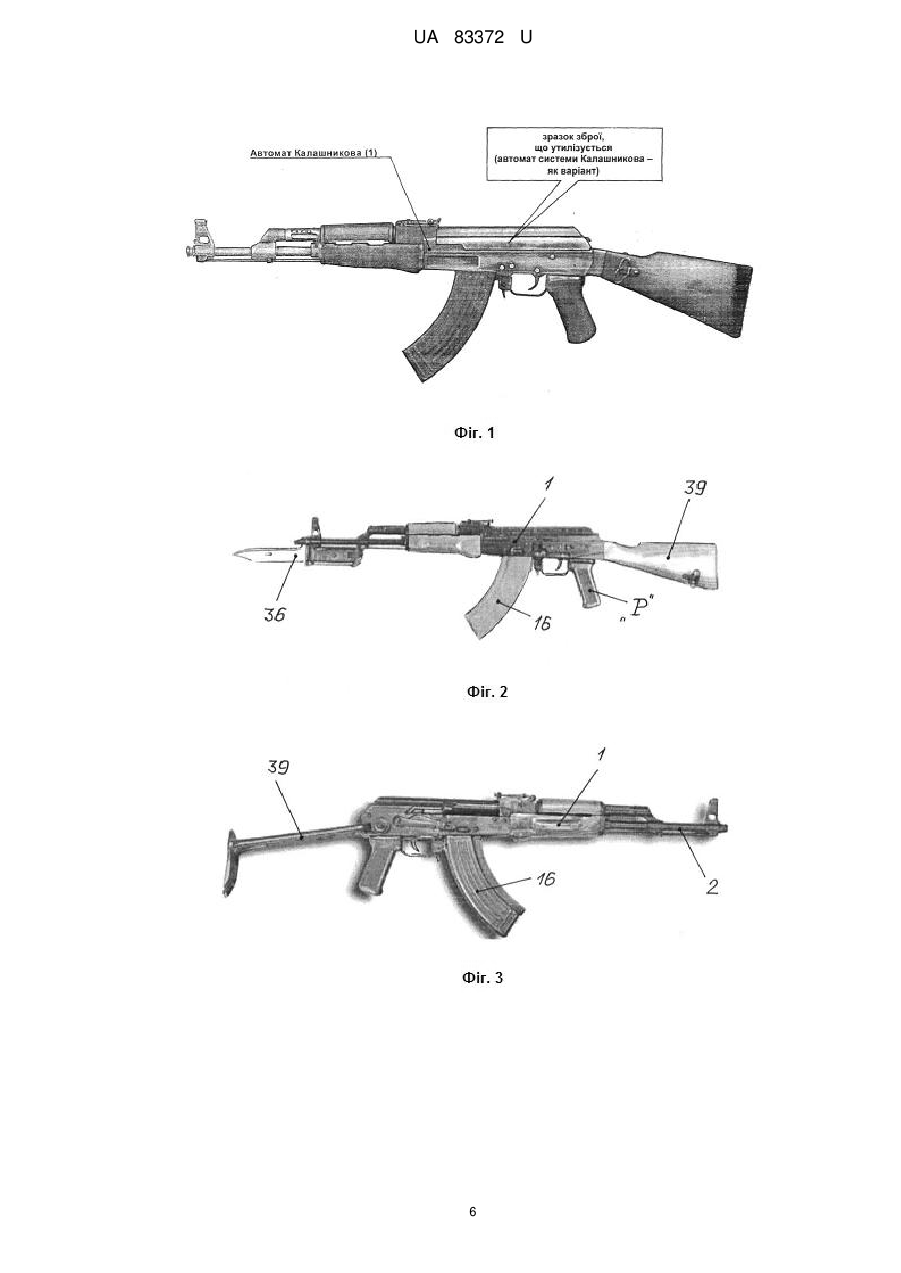

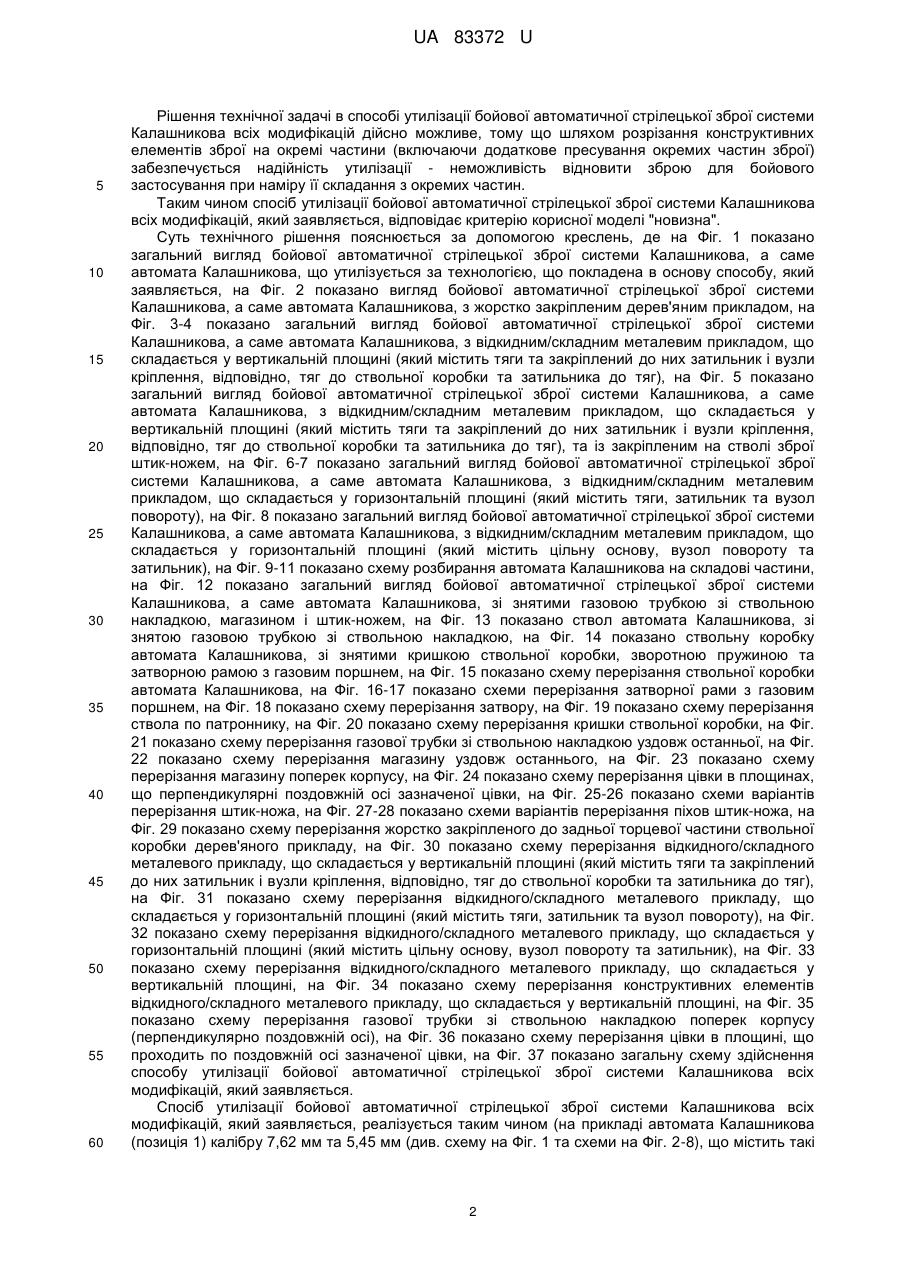

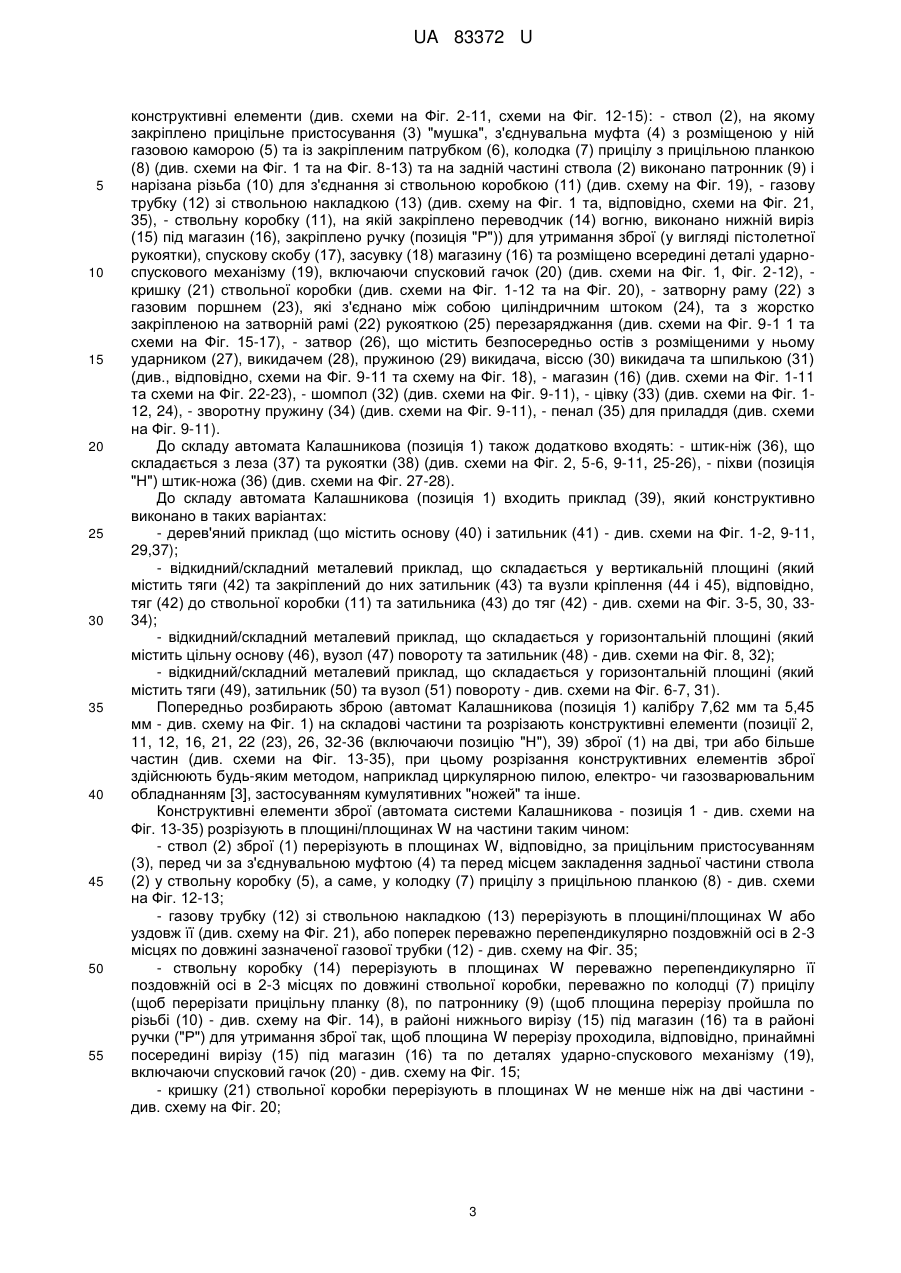

Реферат: Спосіб утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій, при якому зброю пакують у ящики/тару, перевозять до місця утилізації, а утилізацію зазначеної стрілецької зброї здійснюють переплавленням у доменних/мартенівських печах. Попередньо розбирають зброю та розрізають її конструктивні елементи на дві та більше частин. Частини ствольної коробки, кришки ствольної коробки, газової трубки зі ствольною UA 83372 U (12) UA 83372 U накладкою, магазину, відкидного/складного металевого прикладу, пеналу для приладдя та піхов штик-ножа додатково піддають пресуванню до зміни початкової форми. Розрізання зброї на частини здійснюють будь-яким методом. UA 83372 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до стрілецької зброї типу автомата Калашникова, а саме, до способів утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій (із жорстко закріпленим та відкидним/складним металевим прикладом). Відомий спосіб утилізації стрілецької зброї, при якому здійснюють її розрізання не менше ніж на дві частини з проходом площини розрізання по найбільш важливим частинам зброї, насамперед по стволу і ствольній коробці [1]. До недоліків відомого способу утилізації стрілецької зброї належить те, що не забезпечується надійність утилізації - є можливість з'єднати окремі частини зброї в єдину конструкцію (наприклад, зварюванням) та відновити зразок бойової зброї. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є спосіб утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій, при якому зброю пакують у ящики/тару, перевозять до місця утилізації, а утилізацію зазначеної стрілецької зброї здійснюють безпосередньо переплавленням у доменних/мартенівських печах [2]. До недоліків відомого способу, який вибрано за найближчий аналог (прототип), належить те, що не забезпечується надійність утилізації - є можливість вилучення/викрадення зброї з ящика при транспортуванні до місця утилізації та перед скиданням у сталеплавильну піч. В основу корисної моделі поставлено задачу шляхом розрізання конструктивних елементів зброї на частини забезпечити неможливість викрадання зброї з метою збирання її у бойовий зразок. Суть корисної моделі в способі утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій, при якому зброю пакують у ящики/тару, перевозять до місця утилізації, а утилізацію зазначеної стрілецької зброї здійснюють переплавленням у доменних/мартенівських печах, який полягає в тому, що попередньо розбирають зброю та розрізають її конструктивні елементи на дві та більше частин. Суть корисної моделі полягає і в тому, що ствол зброї перерізують за прицільним пристосуванням, перед чи за з'єднувальною муфтою та перед місцем закладення задньої частини ствола у ствольну коробку, а саме, у колодку прицілу з прицільною планкою, газову трубку зі ствольною накладкою перерізують або уздовж її, або поперек переважно перепендикулярно поздовжній осі в 2-3 місцях по довжині зазначеної газової трубки, ствольну коробку перерізують переважно перепендикулярно її поздовжній осі в 2-3 місцях по довжині ствольної коробки, переважно по прицілу, по патроннику, в районі нижнього вирізу під магазин та в районі ручки для утримання зброї так, щоб площина перерізу проходила, відповідно, принаймні посередині вирізу під магазин та по деталях ударноспускового механізму, включаючи спусковий гачок, кришку ствольної коробки перерізують не менше ніж на дві частини, затворну раму з газовим поршнем перерізують в 2-3 місцях по її довжині безпосередньо за поршнем, посередині штока, перед закладенням штока у затворну раму та в районі розташування затвора, затвор перерізують не менше ніж у 2-3 місцях по його довжині, дерев'яний приклад перерізують в площині закладення до задньої частини ствольної коробки, посередині та безпосередньо перед затильником, відкидний/складний металевий приклад, що складається у вертикальній площині і містить тяги, та закріплений до них затильник перерізують в площині заднього торця ствольної коробки, переважно посередині тяг та по вузлах кріплення, відповідно, тяг до ствольної коробки та затильника до зазначених тяг, відкидний/складний металевий приклад, що складається у горизонтальній площині і містить цільну основу, перерізують по вузлу повороту, посередині та безпосередньо перед затильником, відкидний/складний металевий приклад, що складається у горизонтальній площині і містить тяги, та закріплений до них затильник перерізують по вузлу повороту, посередині тяг та по місцях кріплення затильника до тяг, магазин перерізують або уздовж його, або поперек в 2-3 місцях по довжині магазину, шомпол перерізують принаймні на дві частини переважно посередині зазначеного шомпола, цівку перерізують або уздовж її в площині, що проходить по поздовжній осі зазначеної цівки, або поперек в 2-3 місцях по довжині зазначеної цівки перпендикулярно поздовжній осі цівки, зворотну пружину перерізують в 2-3 місцях по її довжині перпендикулярно поздовжній осі зазначеної пружини, штик-ніж перерізують по лезу не менше ніж на три рівні частини з відокремленням частини леза в місці закладення в рукоятку, піхви штик-ножа перерізують в 2-3 місцях по їх довжині перпендикулярно поздовжній осі зазначених піхов. Суть корисної моделі полягає також і в тому, що частини ствольної коробки, кришки ствольної коробки, газової трубки зі ствольною накладкою, магазину, відкидного/складного металевого прикладу, пеналу для приладдя та піхов штик-ножа додатково піддають пресуванню до зміни початкової форми, а розрізання зброї на частини здійснюють будь-яким методом. 1 UA 83372 U 5 10 15 20 25 30 35 40 45 50 55 60 Рішення технічної задачі в способі утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій дійсно можливе, тому що шляхом розрізання конструктивних елементів зброї на окремі частини (включаючи додаткове пресування окремих частин зброї) забезпечується надійність утилізації - неможливість відновити зброю для бойового застосування при наміру її складання з окремих частин. Таким чином спосіб утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, відповідає критерію корисної моделі "новизна". Суть технічного рішення пояснюється за допомогою креслень, де на Фіг. 1 показано загальний вигляд бойової автоматичної стрілецької зброї системи Калашникова, а саме автомата Калашникова, що утилізується за технологією, що покладена в основу способу, який заявляється, на Фіг. 2 показано вигляд бойової автоматичної стрілецької зброї системи Калашникова, а саме автомата Калашникова, з жорстко закріпленим дерев'яним прикладом, на Фіг. 3-4 показано загальний вигляд бойової автоматичної стрілецької зброї системи Калашникова, а саме автомата Калашникова, з відкидним/складним металевим прикладом, що складається у вертикальній площині (який містить тяги та закріплений до них затильник і вузли кріплення, відповідно, тяг до ствольної коробки та затильника до тяг), на Фіг. 5 показано загальний вигляд бойової автоматичної стрілецької зброї системи Калашникова, а саме автомата Калашникова, з відкидним/складним металевим прикладом, що складається у вертикальній площині (який містить тяги та закріплений до них затильник і вузли кріплення, відповідно, тяг до ствольної коробки та затильника до тяг), та із закріпленим на стволі зброї штик-ножем, на Фіг. 6-7 показано загальний вигляд бойової автоматичної стрілецької зброї системи Калашникова, а саме автомата Калашникова, з відкидним/складним металевим прикладом, що складається у горизонтальній площині (який містить тяги, затильник та вузол повороту), на Фіг. 8 показано загальний вигляд бойової автоматичної стрілецької зброї системи Калашникова, а саме автомата Калашникова, з відкидним/складним металевим прикладом, що складається у горизонтальній площині (який містить цільну основу, вузол повороту та затильник), на Фіг. 9-11 показано схему розбирання автомата Калашникова на складові частини, на Фіг. 12 показано загальний вигляд бойової автоматичної стрілецької зброї системи Калашникова, а саме автомата Калашникова, зі знятими газовою трубкою зі ствольною накладкою, магазином і штик-ножем, на Фіг. 13 показано ствол автомата Калашникова, зі знятою газовою трубкою зі ствольною накладкою, на Фіг. 14 показано ствольну коробку автомата Калашникова, зі знятими кришкою ствольної коробки, зворотною пружиною та затворною рамою з газовим поршнем, на Фіг. 15 показано схему перерізання ствольної коробки автомата Калашникова, на Фіг. 16-17 показано схеми перерізання затворної рами з газовим поршнем, на Фіг. 18 показано схему перерізання затвору, на Фіг. 19 показано схему перерізання ствола по патроннику, на Фіг. 20 показано схему перерізання кришки ствольної коробки, на Фіг. 21 показано схему перерізання газової трубки зі ствольною накладкою уздовж останньої, на Фіг. 22 показано схему перерізання магазину уздовж останнього, на Фіг. 23 показано схему перерізання магазину поперек корпусу, на Фіг. 24 показано схему перерізання цівки в площинах, що перпендикулярні поздовжній осі зазначеної цівки, на Фіг. 25-26 показано схеми варіантів перерізання штик-ножа, на Фіг. 27-28 показано схеми варіантів перерізання піхов штик-ножа, на Фіг. 29 показано схему перерізання жорстко закріпленого до задньої торцевої частини ствольної коробки дерев'яного прикладу, на Фіг. 30 показано схему перерізання відкидного/складного металевого прикладу, що складається у вертикальній площині (який містить тяги та закріплений до них затильник і вузли кріплення, відповідно, тяг до ствольної коробки та затильника до тяг), на Фіг. 31 показано схему перерізання відкидного/складного металевого прикладу, що складається у горизонтальній площині (який містить тяги, затильник та вузол повороту), на Фіг. 32 показано схему перерізання відкидного/складного металевого прикладу, що складається у горизонтальній площині (який містить цільну основу, вузол повороту та затильник), на Фіг. 33 показано схему перерізання відкидного/складного металевого прикладу, що складається у вертикальній площині, на Фіг. 34 показано схему перерізання конструктивних елементів відкидного/складного металевого прикладу, що складається у вертикальній площині, на Фіг. 35 показано схему перерізання газової трубки зі ствольною накладкою поперек корпусу (перпендикулярно поздовжній осі), на Фіг. 36 показано схему перерізання цівки в площині, що проходить по поздовжній осі зазначеної цівки, на Фіг. 37 показано загальну схему здійснення способу утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється. Спосіб утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, реалізується таким чином (на прикладі автомата Калашникова (позиція 1) калібру 7,62 мм та 5,45 мм (див. схему на Фіг. 1 та схеми на Фіг. 2-8), що містить такі 2 UA 83372 U 5 10 15 20 25 30 35 40 45 50 55 конструктивні елементи (див. схеми на Фіг. 2-11, схеми на Фіг. 12-15): - ствол (2), на якому закріплено прицільне пристосування (3) "мушка", з'єднувальна муфта (4) з розміщеною у ній газовою каморою (5) та із закріпленим патрубком (6), колодка (7) прицілу з прицільною планкою (8) (див. схеми на Фіг. 1 та на Фіг. 8-13) та на задній частині ствола (2) виконано патронник (9) і нарізана різьба (10) для з'єднання зі ствольною коробкою (11) (див. схему на Фіг. 19), - газову трубку (12) зі ствольною накладкою (13) (див. схему на Фіг. 1 та, відповідно, схеми на Фіг. 21, 35), - ствольну коробку (11), на якій закріплено переводчик (14) вогню, виконано нижній виріз (15) під магазин (16), закріплено ручку (позиція "Р")) для утримання зброї (у вигляді пістолетної рукоятки), спускову скобу (17), засувку (18) магазину (16) та розміщено всередині деталі ударноспускового механізму (19), включаючи спусковий гачок (20) (див. схеми на Фіг. 1, Фіг. 2-12), кришку (21) ствольної коробки (див. схеми на Фіг. 1-12 та на Фіг. 20), - затворну раму (22) з газовим поршнем (23), які з'єднано між собою циліндричним штоком (24), та з жорстко закріпленою на затворній рамі (22) рукояткою (25) перезаряджання (див. схеми на Фіг. 9-1 1 та схеми на Фіг. 15-17), - затвор (26), що містить безпосередньо остів з розміщеними у ньому ударником (27), викидачем (28), пружиною (29) викидача, віссю (30) викидача та шпилькою (31) (див., відповідно, схеми на Фіг. 9-11 та схему на Фіг. 18), - магазин (16) (див. схеми на Фіг. 1-11 та схеми на Фіг. 22-23), - шомпол (32) (див. схеми на Фіг. 9-11), - цівку (33) (див. схеми на Фіг. 112, 24), - зворотну пружину (34) (див. схеми на Фіг. 9-11), - пенал (35) для приладдя (див. схеми на Фіг. 9-11). До складу автомата Калашникова (позиція 1) також додатково входять: - штик-ніж (36), що складається з леза (37) та рукоятки (38) (див. схеми на Фіг. 2, 5-6, 9-11, 25-26), - піхви (позиція "Н") штик-ножа (36) (див. схеми на Фіг. 27-28). До складу автомата Калашникова (позиція 1) входить приклад (39), який конструктивно виконано в таких варіантах: - дерев'яний приклад (що містить основу (40) і затильник (41) - див. схеми на Фіг. 1-2, 9-11, 29,37); - відкидний/складний металевий приклад, що складається у вертикальній площині (який містить тяги (42) та закріплений до них затильник (43) та вузли кріплення (44 і 45), відповідно, тяг (42) до ствольної коробки (11) та затильника (43) до тяг (42) - див. схеми на Фіг. 3-5, 30, 3334); - відкидний/складний металевий приклад, що складається у горизонтальній площині (який містить цільну основу (46), вузол (47) повороту та затильник (48) - див. схеми на Фіг. 8, 32); - відкидний/складний металевий приклад, що складається у горизонтальній площині (який містить тяги (49), затильник (50) та вузол (51) повороту - див. схеми на Фіг. 6-7, 31). Попередньо розбирають зброю (автомат Калашникова (позиція 1) калібру 7,62 мм та 5,45 мм - див. схему на Фіг. 1) на складові частини та розрізають конструктивні елементи (позиції 2, 11, 12, 16, 21, 22 (23), 26, 32-36 (включаючи позицію "Н"), 39) зброї (1) на дві, три або більше частин (див. схеми на Фіг. 13-35), при цьому розрізання конструктивних елементів зброї здійснюють будь-яким методом, наприклад циркулярною пилою, електро- чи газозварювальним обладнанням [3], застосуванням кумулятивних "ножей" та інше. Конструктивні елементи зброї (автомата системи Калашникова - позиція 1 - див. схеми на Фіг. 13-35) розрізують в площині/площинах W на частини таким чином: - ствол (2) зброї (1) перерізують в площинах W, відповідно, за прицільним пристосуванням (3), перед чи за з'єднувальною муфтою (4) та перед місцем закладення задньої частини ствола (2) у ствольну коробку (5), а саме, у колодку (7) прицілу з прицільною планкою (8) - див. схеми на Фіг. 12-13; - газову трубку (12) зі ствольною накладкою (13) перерізують в площині/площинах W або уздовж її (див. схему на Фіг. 21), або поперек переважно перепендикулярно поздовжній осі в 2-3 місцях по довжині зазначеної газової трубки (12) - див. схему на Фіг. 35; - ствольну коробку (14) перерізують в площинах W переважно перепендикулярно її поздовжній осі в 2-3 місцях по довжині ствольної коробки, переважно по колодці (7) прицілу (щоб перерізати прицільну планку (8), по патроннику (9) (щоб площина перерізу пройшла по різьбі (10) - див. схему на Фіг. 14), в районі нижнього вирізу (15) під магазин (16) та в районі ручки ("Р") для утримання зброї так, щоб площина W перерізу проходила, відповідно, принаймні посередині вирізу (15) під магазин (16) та по деталях ударно-спускового механізму (19), включаючи спусковий гачок (20) - див. схему на Фіг. 15; - кришку (21) ствольної коробки перерізують в площинах W не менше ніж на дві частини див. схему на Фіг. 20; 3 UA 83372 U 5 10 15 20 25 30 35 40 45 50 - затворну раму (22) з газовим поршнем (23) перерізують в площинах W в 2-3 місцях по її довжині безпосередньо за поршнем (23), посередині штока (24), перед закладенням штока (24) у затворну раму (22) та в районі розташування затвора (26) - див. схеми на Фіг. 16-17; - затвор (26) перерізують в площинах W не менше ніж у 2-3 місцях по його довжині - див. схему на Фіг. 18; - дерев'яний приклад (39) перерізують, відповідно, в площинах W закладення до задньої частини (52) ствольної коробки (14), посередині основи (40) та безпосередньо перед затильником (41) - див. схему на Фіг. 29; - відкидний/складний металевий приклад (39), що складається у вертикальній площині (див. схеми на Фіг. 2-5, 33-34) і містить тяги (42) та закріплений до них затильник (43), перерізують в площині W заднього торця (52) ствольної коробки (14), в площині W переважно посередині тяг (42) та в площинах W по вузлах кріплення (позиції 44 і 45), відповідно, тяг (42) до ствольної коробки (11) та затильника (43) до зазначених тяг (42) - див. схеми на Фіг. 30, 33-34; - відкидний/складний металевий приклад (39), що складається у горизонтальній площині (див. схему на Фіг. 8) і містить цільну основу (46), перерізують в площинах W, відповідно, по вузлу повороту (47), посередині основи (46) та в площині W безпосередньо перед затильником (48) - див. схему на Фіг. 32; - відкидний/складний металевий приклад (39), що складається у горизонтальній площині (див. схеми на Фіг. 6-7) і містить тяги (49) та закріплений до них затильник (50), перерізують в площинах W, відповідно, по вузлу повороту (51), посередині тяг (49) та по місцях кріплення затильника (50) до тяг (49) - див. схему на Фіг. 31; - магазин (16) перерізують або уздовж його (в площині W - див. схему на Фіг. 22), або поперек в 2-3 місцях по довжині магазину (16) (в площинах W - див. схему на Фіг. 23); - шомпол (32) перерізують принаймні на дві частини переважно посередині зазначеного шомпола; - цівку (33) перерізують або уздовж її (в площині W, що проходить по поздовжній осі зазначеної цівки - див. схему на Фіг. 36), або поперек в 2-3 місцях по довжині зазначеної цівки (в площинах W - див. схему па Фіг. 24); - зворотну пружину (34) перерізують в 2-3 місцях по її довжині; - приладдя (35) перерізують в площинах W принаймні на дві частини переважно посередині корпуса; - штик-ніж (36) перерізують в площинах W по лезу (37) на дві частини (див. схему на Фіг. 25) або в площинах W не менше ніж на три рівні частини з відокремленням частини леза (37) в місці закладення в рукоятку (38) (див. схему на Фіг. 26), при цьому піхви (позиція "Н") штик-ножа (36), перерізують в 2-3 місцях в площинах W по їх довжині перпендикулярно поздовжній осі піхов (позиція "Н") - див., відповідно, схему па Фіг. 27 та схему на Фіг. 28). По закінченню зазначених вище технологічних операцій збирають частини ствольної коробки (11), кришки (21) ствольної коробки, газової трубки (12) зі ствольною накладкою (13), магазину (16), відкидного/складного металевого прикладу (39), приладдя (35) та піхов (позиція "Н") штик-ножа (36), які додатково піддають пресуванню до зміни початкової форми (див. схему на Фіг. 37). Частини конструктивних елементів зброї (а саме, автомата Калашникова - позиція 1), які перерізано та спресовано, пакують у ящики/тару і транспортують до місця утилізації - до сталеплавильних заводів, де здійснюють утилізацію зазначеної стрілецької зброї шляхом скидання її у сталеплавильну піч з наступним переплавленням у зазначених доменних/мартенівських печах. На цьому процес утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій (а саме автоматів Калашникова) закінчується. Підвищення ефективності використання способу утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, у порівнянні з прототипом, досягається за рахунок розрізання стрілецької зброї, а саме її конструктивних елементів (основних складових частин) на окремі частини (кількістю не менше 2-3), що унеможливлює її відновлення до бойового зразка (при спробі розкрадання зброї з тари при транспортуванні до місця утилізації та/або перед скиданням у сталеплавильну піч). 55 Джерела інформації: 1. Інструкція "Про порядок утилізації вогнепальної зброї", Затверджена наказом Міністра внутрішніх справ України від 21 серпня 1998 року № 622 (Зареєстрована в Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), розділ 8.5 - аналог. 4 UA 83372 U 2. Інструкція "Про порядок утилізації вогнепальної зброї", Затверджена наказом Міністра внутрішніх справ України від 21 серпня 1998 року № 622 (зареєстрована в Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), розділ 10 - прототип. 3. Справочник по металловедению. - М., 2000.-466 с. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 1. Спосіб утилізації бойової автоматичної стрілецької зброї системи Калашникова всіх модифікацій, при якому зброю пакують у ящики/тару, перевозять до місця утилізації, а утилізацію зазначеної стрілецької зброї здійснюють переплавленням у доменних/мартенівських печах, який відрізняється тим, що попередньо розбирають зброю та розрізають її конструктивні елементи на дві та більше частин, при цьому ствол зброї перерізують за прицільним пристосуванням, перед чи за з'єднувальною муфтою та перед місцем закладення задньої частини ствола у ствольну коробку, а саме у колодку прицілу з прицільною планкою, газову трубку зі ствольною накладкою перерізують або уздовж її, або поперек переважно перпендикулярно поздовжній осі в 2-3 місцях по довжині зазначеної газової трубки, ствольну коробку перерізують переважно перпендикулярно її поздовжній осі в 2-3 місцях по довжині ствольної коробки, переважно по прицілу, по патроннику, в районі нижнього вирізу під магазин та в районі ручки для утримання зброї так, щоб площина перерізу проходила, відповідно, принаймні посередині вирізу під магазин та по деталях ударно-спускового механізму, включаючи спусковий гачок, кришку ствольної коробки перерізують не менше ніж на дві частини, затворну раму з газовим поршнем перерізують в 2-3 місцях по її довжині безпосередньо за поршнем, посередині штока, перед закладенням штока у затворну раму та в районі розташування затвора, затвор перерізують не менше ніж у 2-3 місцях по його довжині, дерев'яний приклад перерізують в площині закладення до задньої частини ствольної коробки, посередині та безпосередньо перед затильником, відкидний/складний металевий приклад, що складається у вертикальній площині і містить тяги та закріплений до них затильник, перерізують в площині заднього торця ствольної коробки, переважно посередині тяг та по вузлах кріплення, відповідно, тяг до ствольної коробки та затильника до зазначених тяг, відкидний/складний металевий приклад, що складається у горизонтальній площині і містить цільну основу, перерізують по вузлу повороту, посередині та безпосередньо перед затильником, відкидний/складний металевий приклад, що складається у горизонтальній площині і містить тяги, та закріплений до них затильник перерізують по вузлу повороту, посередині тяг та по місцях кріплення затильника до тяг, магазин перерізують або уздовж його, або поперек в 2-3 місцях по довжині магазину, шомпол перерізують принаймні на дві частини переважно посередині зазначеного шомпола, цівку перерізують абоуздовж її в площині, що проходить по поздовжній осі зазначеної цівки, або поперек в 2-3 місцях по довжині зазначеної цівки, перпендикулярно поздовжній осі цівки, зворотну пружину перерізують в 2-3 місцях по її довжині, перпендикулярно поздовжній осі зазначеної пружини, пенал для приладдя перерізують принаймні на дві частини переважно посередині його корпуса, штик-ніж перерізують по лезу не менше ніж на три рівні частини з відокремленням частини леза в місці закладення в рукоятку, піхви штик-ножа перерізують в 2-3 місцях по їх довжині, перпендикулярно поздовжній осі зазначених піхов. 2. Спосіб за п. 1, який відрізняється тим, що частини ствольної коробки, кришки ствольної коробки, газової трубки зі ствольною накладкою, магазину, відкидного/складного металевого прикладу, пеналу для приладдя та піхов штик-ножа додатково піддають пресуванню до зміни початкової форми. 3. Спосіб за п. 1, який відрізняється тим, що розрізання зброї на частини здійснюють будь-яким методом. 5 UA 83372 U 6 UA 83372 U 7 UA 83372 U 8 UA 83372 U 9 UA 83372 U 10 UA 83372 U 11 UA 83372 U 12 UA 83372 U 13 UA 83372 U 14 UA 83372 U 15 UA 83372 U 16 UA 83372 U 17 UA 83372 U 18 UA 83372 U 19 UA 83372 U 20 UA 83372 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
