Знімний кронштейн для кріплення додаткових пристроїв на автомат калашнікова

Завантажити PDF файл.

Формула / Реферат

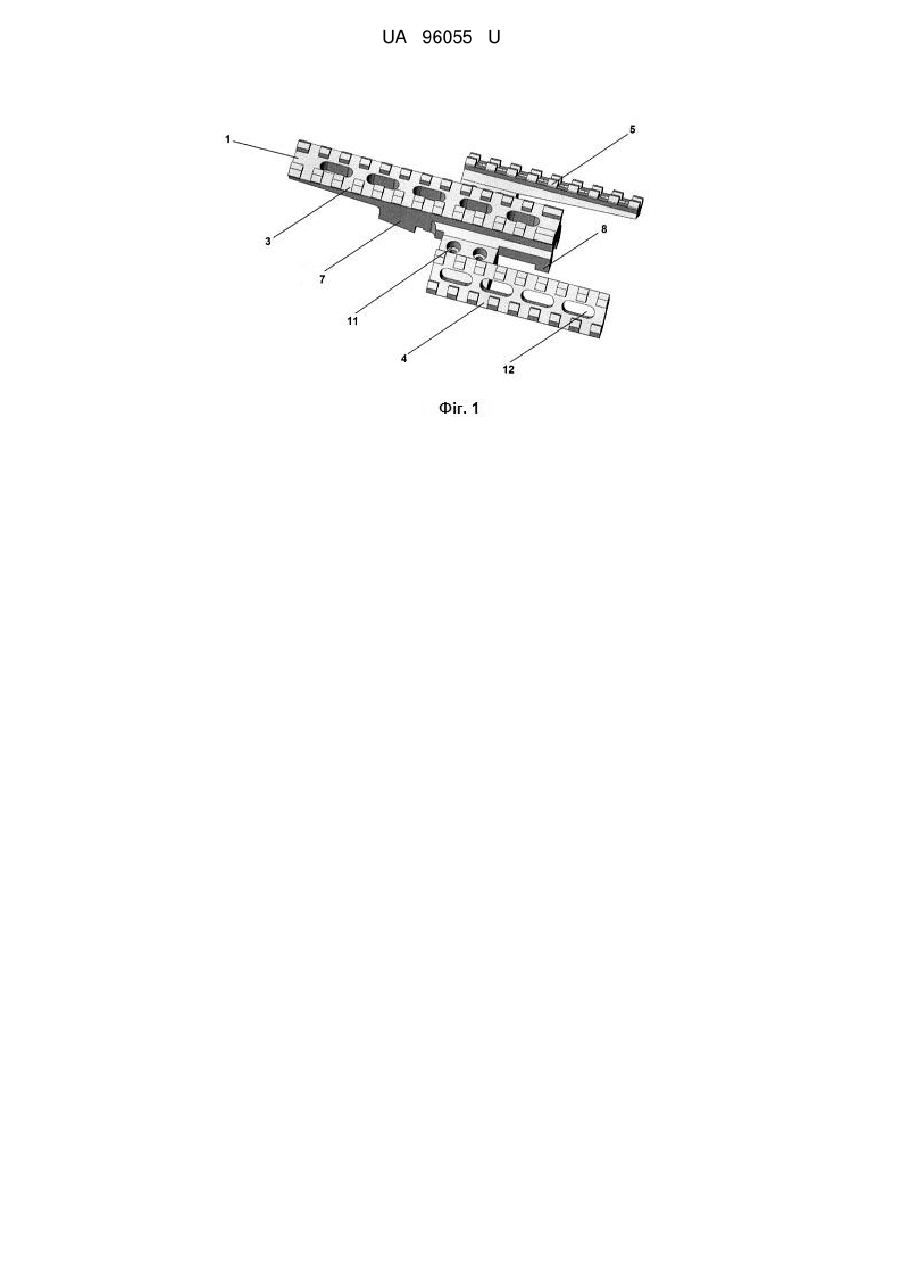

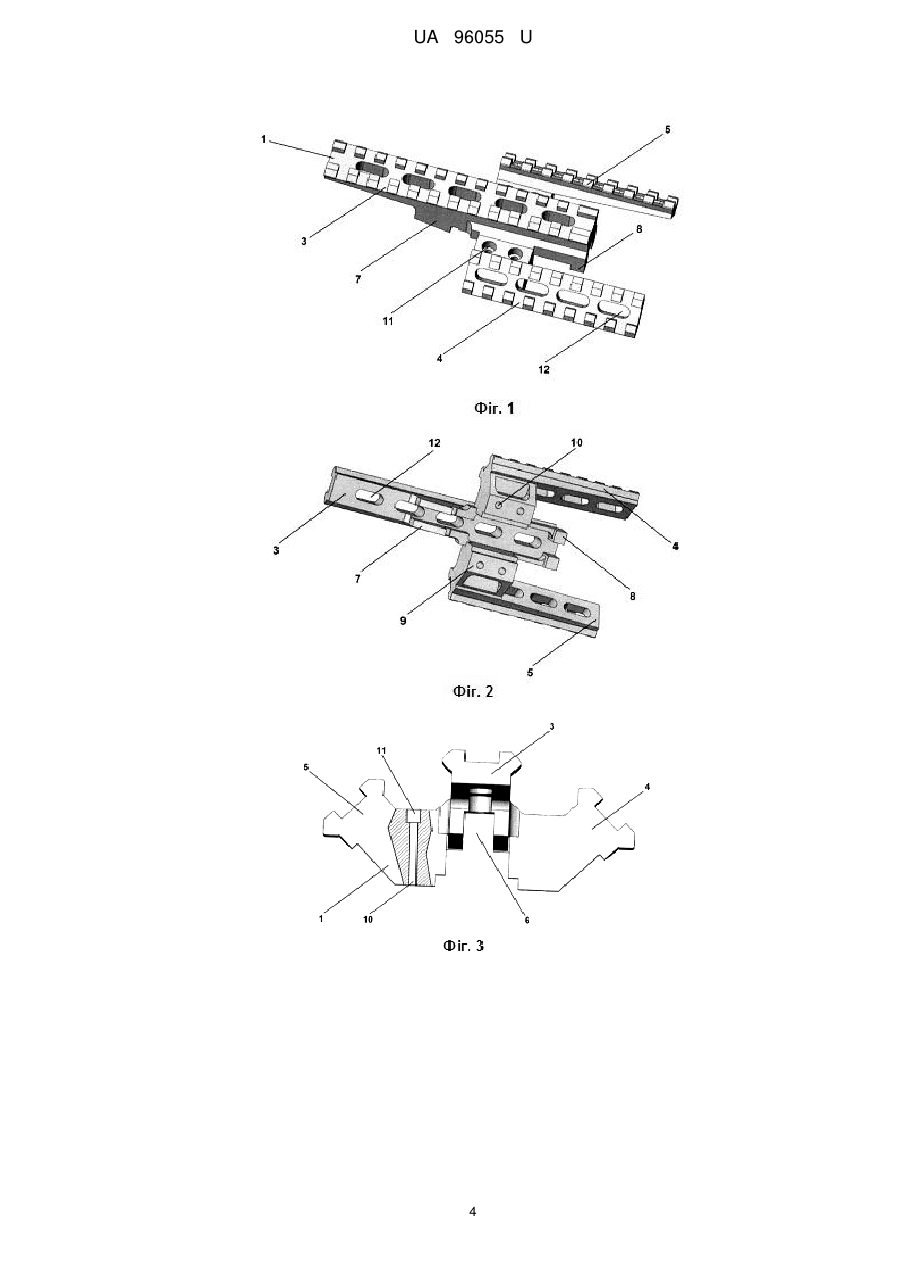

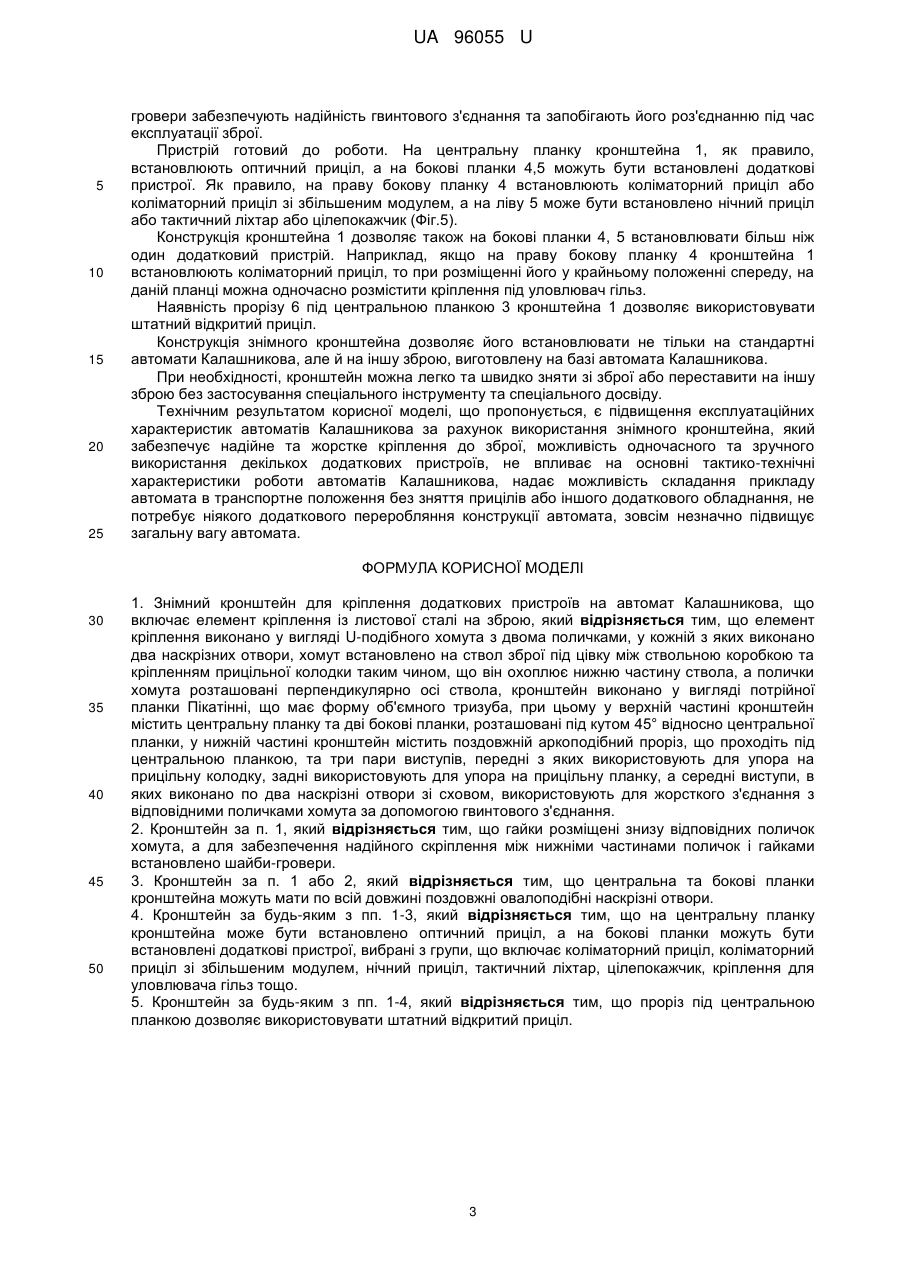

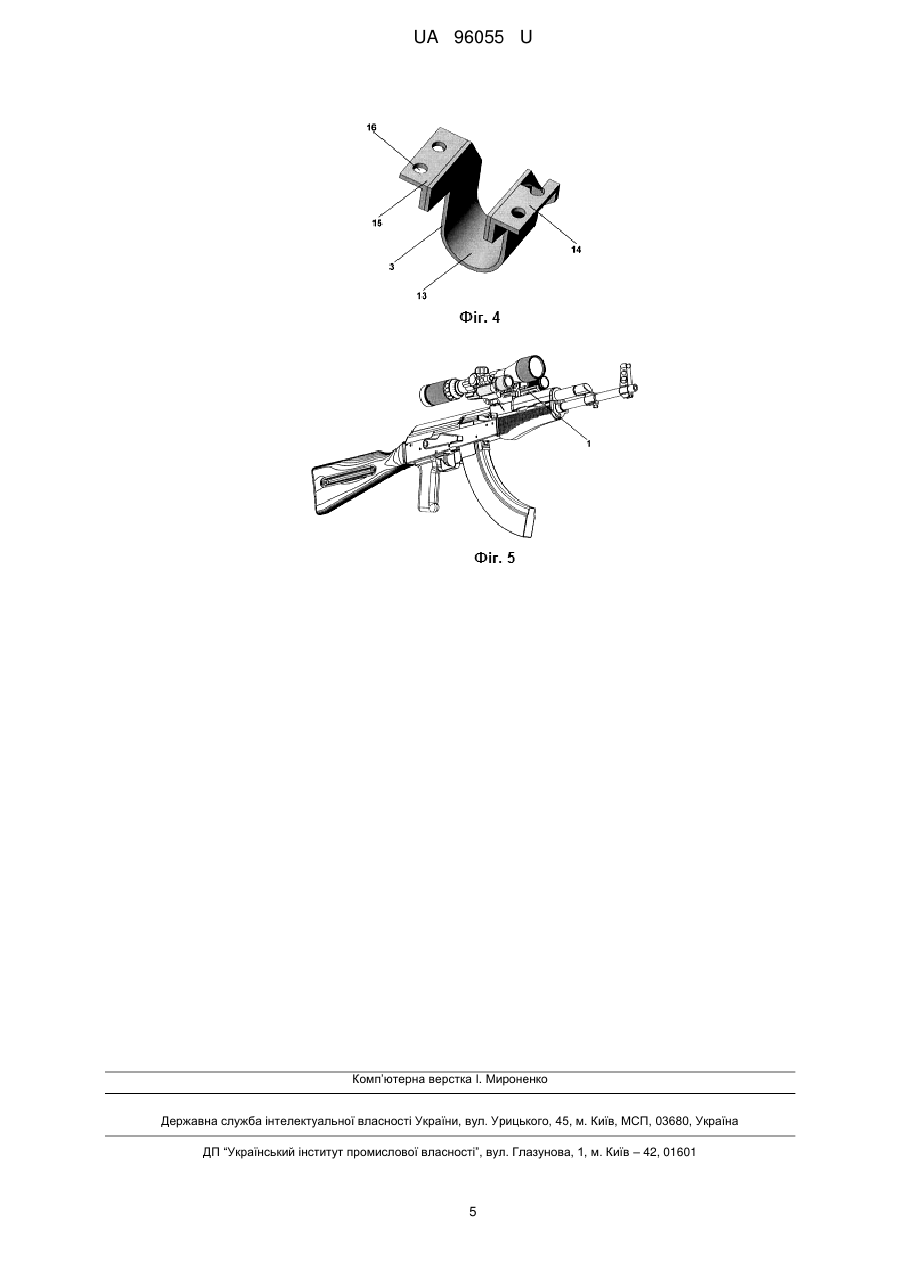

1. Знімний кронштейн для кріплення додаткових пристроїв на автомат Калашникова, що включає елемент кріплення із листової сталі на зброю, який відрізняється тим, що елемент кріплення виконано у вигляді U-подібного хомута з двома поличками, у кожній з яких виконано два наскрізних отвори, хомут встановлено на ствол зброї під цівку між ствольною коробкою та кріпленням прицільної колодки таким чином, що він охоплює нижню частину ствола, а полички хомута розташовані перпендикулярно осі ствола, кронштейн виконано у вигляді потрійної планки Пікатінні, що має форму об'ємного тризуба, при цьому у верхній частині кронштейн містить центральну планку та дві бокові планки, розташовані під кутом 45° відносно центральної планки, у нижній частині кронштейн містить поздовжній аркоподібний проріз, що проходіть під центральною планкою, та три пари виступів, передні з яких використовують для упора на прицільну колодку, задні використовують для упора на прицільну планку, а середні виступи, в яких виконано по два наскрізні отвори зі сховом, використовують для жорсткого з'єднання з відповідними поличками хомута за допомогою гвинтового з'єднання.

2. Кронштейн за п. 1, який відрізняється тим, що гайки розміщені знизу відповідних поличок хомута, а для забезпечення надійного скріплення між нижніми частинами поличок і гайками встановлено шайби-гровери.

3. Кронштейн за п. 1 або 2, який відрізняється тим, що центральна та бокові планки кронштейна можуть мати по всій довжині поздовжні овалоподібні наскрізні отвори.

4. Кронштейн за будь-яким з пп. 1-3, який відрізняється тим, що на центральну планку кронштейна може бути встановлено оптичний приціл, а на бокові планки можуть бути встановлені додаткові пристро, вибрані з групи, що включає коліматорний приціл, коліматорний приціл зі збільшеним модулем, нічний приціл, тактичний ліхтар, цілепокажчик, кріплення для уловлювача гільз тощо.

5. Кронштейн за будь-яким з пп. 1-4, який відрізняється тим, що проріз під центральною планкою дозволяє використовувати штатний відкритий приціл.

Текст

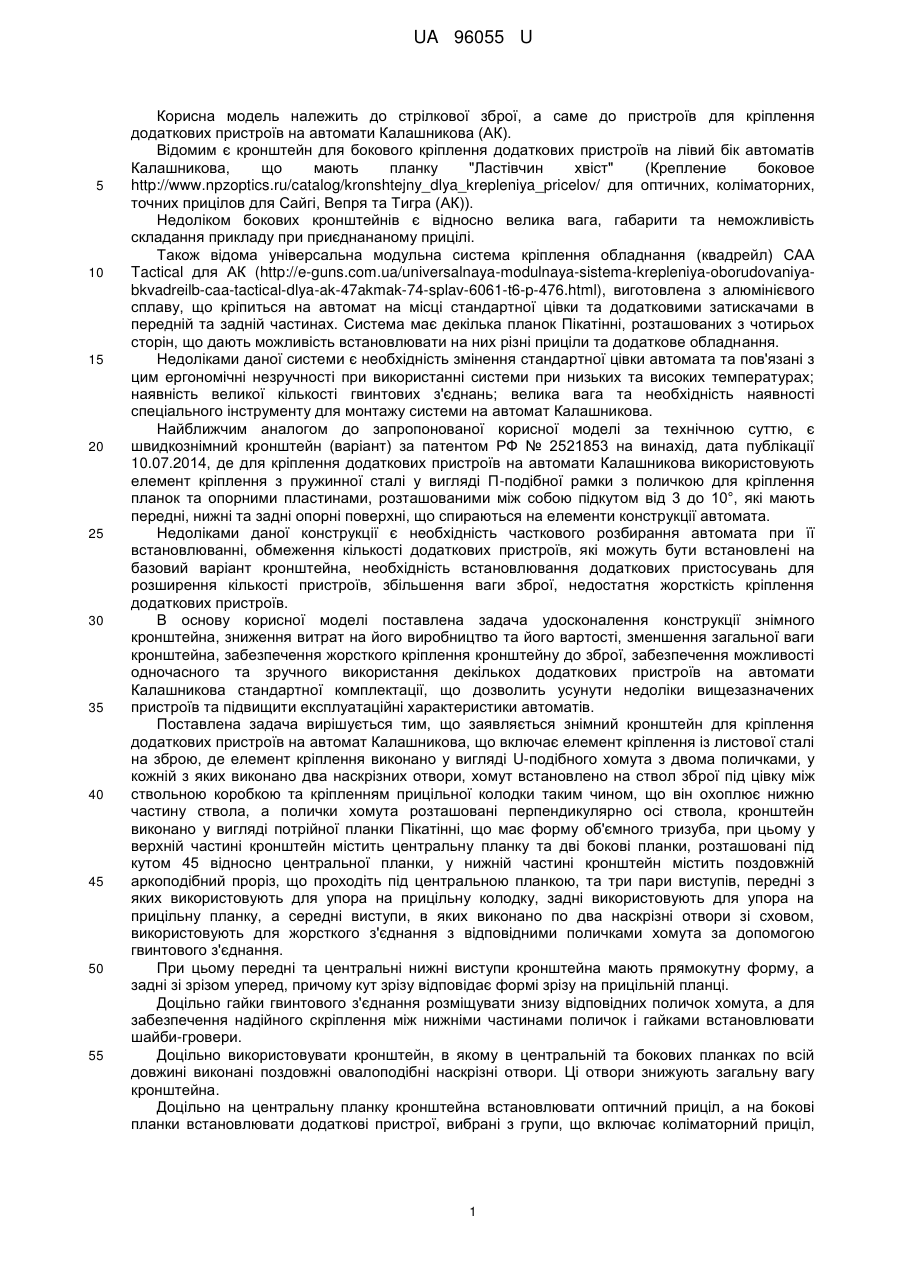

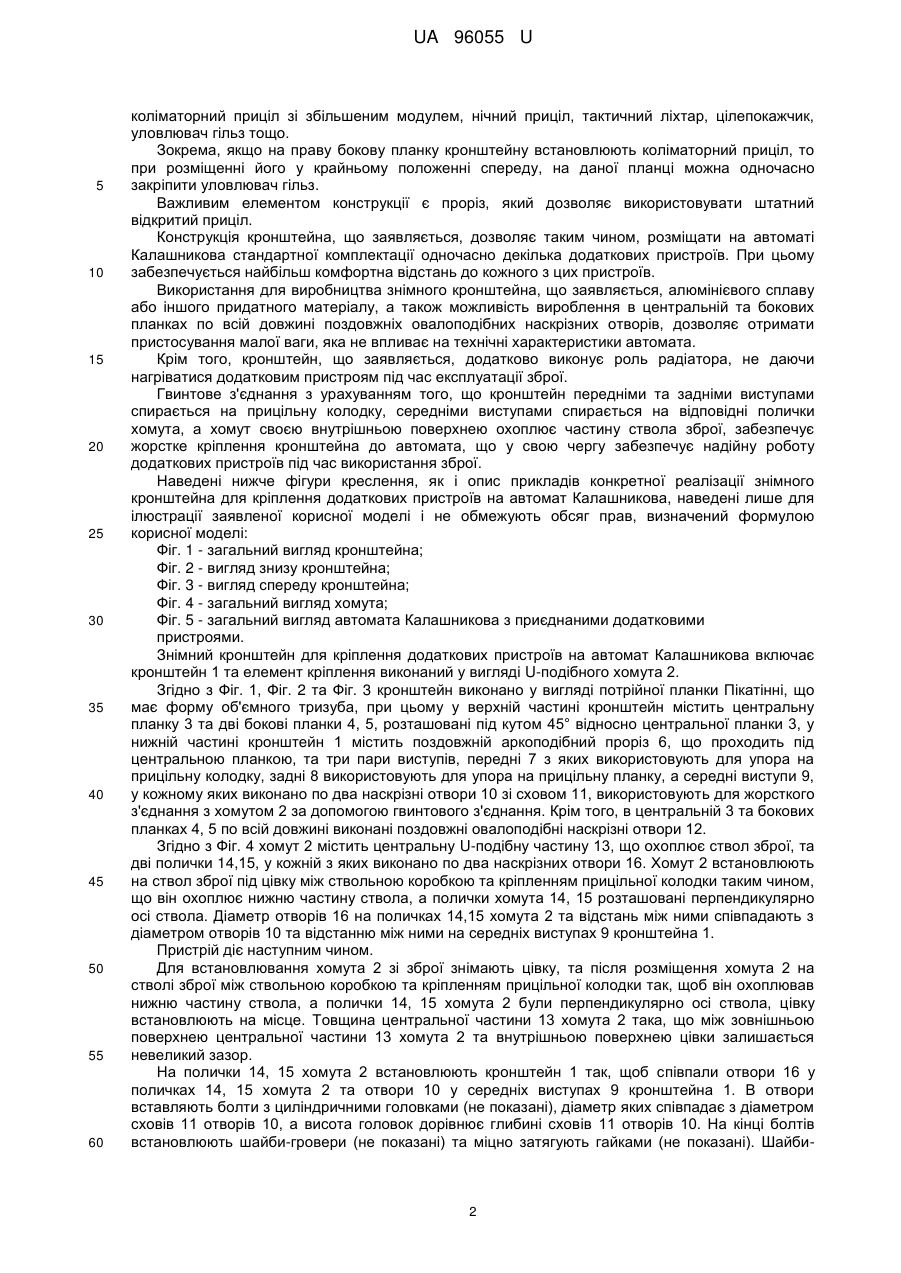

Реферат: Знімний кронштейн для кріплення додаткових пристроїв на автомат Калашникова включає елемент кріплення из листової сталі на зброю. Елемент кріплення виконано у вигляді Uподібного хомута з двома поличками, у кожній з яких виконано два наскрізних отвори, хомут встановлено на ствол зброї під цівку між ствольною коробкою та кріпленням прицільної колодки таким чином, що він охоплює нижню частину ствола, а полички хомута розташовані перпендикулярно осі ствола, кронштейн виконано у вигляді потрійної планки Пікатінні, що має форму об'ємного тризуба, при цьому у верхній частині кронштейн містить центральну планку та дві бокові планки, розташовані під кутом 45° відносно центральної планки, у нижній частині кронштейн містить поздовжній аркоподібний проріз, що проходіть під центральною планкою, та три пари виступів, передні з яких використовують для упора на прицільну колодку, задні використовують для упора на прицільну планку, а середні виступи, в яких виконано по два наскрізні отвори зі сховом, використовують для жорсткого з'єднання з відповідними поличками хомута за допомогою гвинтового з'єднання. UA 96055 U (12) UA 96055 U UA 96055 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до стрілкової зброї, а саме до пристроїв для кріплення додаткових пристроїв на автомати Калашникова (АК). Відомим є кронштейн для бокового кріплення додаткових пристроїв на лівий бік автоматів Калашникова, що мають планку "Ластівчин хвіст" (Крепление боковое http://www.npzoptics.ru/catalog/kronshtejny_dlya_krepleniya_pricelov/ для оптичних, коліматорних, точних прицілов для Сайгі, Вепря та Тигра (АК)). Недоліком бокових кронштейнів є відносно велика вага, габарити та неможливість складання прикладу при приєднананому прицілі. Також відома універсальна модульна система кріплення обладнання (квадрейл) САА Tactical для АК (http://e-guns.com.ua/universalnaya-modulnaya-sistema-krepleniya-oborudovaniyabkvadreilb-caa-tactical-dlya-ak-47akmak-74-splav-6061-t6-p-476.html), виготовлена з алюмінієвого сплаву, що кріпиться на автомат на місці стандартної цівки та додатковими затискачами в передній та задній частинах. Система має декілька планок Пікатінні, розташованих з чотирьох сторін, що дають можливість встановлювати на них різні приціли та додаткове обладнання. Недоліками даної системи є необхідність змінення стандартної цівки автомата та пов'язані з цим ергономічні незручності при використанні системи при низьких та високих температурах; наявність великої кількості гвинтових з'єднань; велика вага та необхідність наявності спеціального інструменту для монтажу системи на автомат Калашникова. Найближчим аналогом до запропонованої корисної моделі за технічною суттю, є швидкознімний кронштейн (варіант) за патентом РФ № 2521853 на винахід, дата публікації 10.07.2014, де для кріплення додаткових пристроїв на автомати Калашникова використовують елемент кріплення з пружинної сталі у вигляді П-подібної рамки з поличкою для кріплення планок та опорними пластинами, розташованими між собою підкутом від 3 до 10°, які мають передні, нижні та задні опорні поверхні, що спираються на елементи конструкції автомата. Недоліками даної конструкції є необхідність часткового розбирання автомата при її встановлюванні, обмеження кількості додаткових пристроїв, які можуть бути встановлені на базовий варіант кронштейна, необхідність встановлювання додаткових пристосувань для розширення кількості пристроїв, збільшення ваги зброї, недостатня жорсткість кріплення додаткових пристроїв. В основу корисної моделі поставлена задача удосконалення конструкції знімного кронштейна, зниження витрат на його виробництво та його вартості, зменшення загальної ваги кронштейна, забезпечення жорсткого кріплення кронштейну до зброї, забезпечення можливості одночасного та зручного використання декількох додаткових пристроїв на автомати Калашникова стандартної комплектації, що дозволить усунути недоліки вищезазначених пристроїв та підвищити експлуатаційні характеристики автоматів. Поставлена задача вирішується тим, що заявляється знімний кронштейн для кріплення додаткових пристроїв на автомат Калашникова, що включає елемент кріплення із листової сталі на зброю, де елемент кріплення виконано у вигляді U-подібного хомута з двома поличками, у кожній з яких виконано два наскрізних отвори, хомут встановлено на ствол зброї під цівку між ствольною коробкою та кріпленням прицільної колодки таким чином, що він охоплює нижню частину ствола, а полички хомута розташовані перпендикулярно осі ствола, кронштейн виконано у вигляді потрійної планки Пікатінні, що має форму об'ємного тризуба, при цьому у верхній частині кронштейн містить центральну планку та дві бокові планки, розташовані під кутом 45 відносно центральної планки, у нижній частині кронштейн містить поздовжній аркоподібний проріз, що проходіть під центральною планкою, та три пари виступів, передні з яких використовують для упора на прицільну колодку, задні використовують для упора на прицільну планку, а середні виступи, в яких виконано по два наскрізні отвори зі сховом, використовують для жорсткого з'єднання з відповідними поличками хомута за допомогою гвинтового з'єднання. При цьому передні та центральні нижні виступи кронштейна мають прямокутну форму, а задні зі зрізом уперед, причому кут зрізу відповідає формі зрізу на прицільній планці. Доцільно гайки гвинтового з'єднання розміщувати знизу відповідних поличок хомута, а для забезпечення надійного скріплення між нижніми частинами поличок і гайками встановлювати шайби-гровери. Доцільно використовувати кронштейн, в якому в центральній та бокових планках по всій довжині виконані поздовжні овалоподібні наскрізні отвори. Ці отвори знижують загальну вагу кронштейна. Доцільно на центральну планку кронштейна встановлювати оптичний приціл, а на бокові планки встановлювати додаткові пристрої, вибрані з групи, що включає коліматорний приціл, 1 UA 96055 U 5 10 15 20 25 30 35 40 45 50 55 60 коліматорний приціл зі збільшеним модулем, нічний приціл, тактичний ліхтар, цілепокажчик, уловлювач гільз тощо. Зокрема, якщо на праву бокову планку кронштейну встановлюють коліматорний приціл, то при розміщенні його у крайньому положенні спереду, на даної планці можна одночасно закріпити уловлювач гільз. Важливим елементом конструкції є проріз, який дозволяє використовувати штатний відкритий приціл. Конструкція кронштейна, що заявляється, дозволяє таким чином, розміщати на автоматі Калашникова стандартної комплектації одночасно декілька додаткових пристроїв. При цьому забезпечується найбільш комфортна відстань до кожного з цих пристроїв. Використання для виробництва знімного кронштейна, що заявляється, алюмінієвого сплаву або іншого придатного матеріалу, а також можливість вироблення в центральній та бокових планках по всій довжині поздовжніх овалоподібних наскрізних отворів, дозволяє отримати пристосування малої ваги, яка не впливає на технічні характеристики автомата. Крім того, кронштейн, що заявляється, додатково виконує роль радіатора, не даючи нагріватися додатковим пристроям під час експлуатації зброї. Гвинтове з'єднання з урахуванням того, що кронштейн передніми та задніми виступами спирається на прицільну колодку, середніми виступами спирається на відповідні полички хомута, а хомут своєю внутрішньою поверхнею охоплює частину ствола зброї, забезпечує жорстке кріплення кронштейна до автомата, що у свою чергу забезпечує надійну роботу додаткових пристроїв під час використання зброї. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації знімного кронштейна для кріплення додаткових пристроїв на автомат Калашникова, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд кронштейна; Фіг. 2 - вигляд знизу кронштейна; Фіг. 3 - вигляд спереду кронштейна; Фіг. 4 - загальний вигляд хомута; Фіг. 5 - загальний вигляд автомата Калашникова з приєднаними додатковими пристроями. Знімний кронштейн для кріплення додаткових пристроїв на автомат Калашникова включає кронштейн 1 та елемент кріплення виконаний у вигляді U-подібного хомута 2. Згідно з Фіг. 1, Фіг. 2 та Фіг. 3 кронштейн виконано у вигляді потрійної планки Пікатінні, що має форму об'ємного тризуба, при цьому у верхній частині кронштейн містить центральну планку 3 та дві бокові планки 4, 5, розташовані під кутом 45° відносно центральної планки 3, у нижній частині кронштейн 1 містить поздовжній аркоподібний проріз 6, що проходить під центральною планкою, та три пари виступів, передні 7 з яких використовують для упора на прицільну колодку, задні 8 використовують для упора на прицільну планку, а середні виступи 9, у кожному яких виконано по два наскрізні отвори 10 зі сховом 11, використовують для жорсткого з'єднання з хомутом 2 за допомогою гвинтового з'єднання. Крім того, в центральній 3 та бокових планках 4, 5 по всій довжині виконані поздовжні овалоподібні наскрізні отвори 12. Згідно з Фіг. 4 хомут 2 містить центральну U-подібну частину 13, що охоплює ствол зброї, та дві полички 14,15, у кожній з яких виконано по два наскрізних отвори 16. Хомут 2 встановлюють на ствол зброї під цівку між ствольною коробкою та кріпленням прицільної колодки таким чином, що він охоплює нижню частину ствола, а полички хомута 14, 15 розташовані перпендикулярно осі ствола. Діаметр отворів 16 на поличках 14,15 хомута 2 та відстань між ними співпадають з діаметром отворів 10 та відстанню між ними на середніх виступах 9 кронштейна 1. Пристрій діє наступним чином. Для встановлювання хомута 2 зі зброї знімають цівку, та після розміщення хомута 2 на стволі зброї між ствольною коробкою та кріпленням прицільної колодки так, щоб він охоплював нижню частину ствола, а полички 14, 15 хомута 2 були перпендикулярно осі ствола, цівку встановлюють на місце. Товщина центральної частини 13 хомута 2 така, що між зовнішньою поверхнею центральної частини 13 хомута 2 та внутрішньою поверхнею цівки залишається невеликий зазор. На полички 14, 15 хомута 2 встановлюють кронштейн 1 так, щоб співпали отвори 16 у поличках 14, 15 хомута 2 та отвори 10 у середніх виступах 9 кронштейна 1. В отвори вставляють болти з циліндричними головками (не показані), діаметр яких співпадає з діаметром сховів 11 отворів 10, а висота головок дорівнює глибині сховів 11 отворів 10. На кінці болтів встановлюють шайби-гровери (не показані) та міцно затягують гайками (не показані). Шайби 2 UA 96055 U 5 10 15 20 25 гровери забезпечують надійність гвинтового з'єднання та запобігають його роз'єднанню під час експлуатації зброї. Пристрій готовий до роботи. На центральну планку кронштейна 1, як правило, встановлюють оптичний приціл, а на бокові планки 4,5 можуть бути встановлені додаткові пристрої. Як правило, на праву бокову планку 4 встановлюють коліматорний приціл або коліматорний приціл зі збільшеним модулем, а на ліву 5 може бути встановлено нічний приціл або тактичний ліхтар або цілепокажчик (Фіг.5). Конструкція кронштейна 1 дозволяє також на бокові планки 4, 5 встановлювати більш ніж один додатковий пристрій. Наприклад, якщо на праву бокову планку 4 кронштейна 1 встановлюють коліматорний приціл, то при розміщенні його у крайньому положенні спереду, на даній планці можна одночасно розмістити кріплення під уловлювач гільз. Наявність прорізу 6 під центральною планкою 3 кронштейна 1 дозволяє використовувати штатний відкритий приціл. Конструкція знімного кронштейна дозволяє його встановлювати не тільки на стандартні автомати Калашникова, але й на іншу зброю, виготовлену на базі автомата Калашникова. При необхідності, кронштейн можна легко та швидко зняти зі зброї або переставити на іншу зброю без застосування спеціального інструменту та спеціального досвіду. Технічним результатом корисної моделі, що пропонується, є підвищення експлуатаційних характеристик автоматів Калашникова за рахунок використання знімного кронштейна, який забезпечує надійне та жорстке кріплення до зброї, можливість одночасного та зручного використання декількох додаткових пристроїв, не впливає на основні тактико-технічні характеристики роботи автоматів Калашникова, надає можливість складання прикладу автомата в транспортне положення без зняття прицілів або іншого додаткового обладнання, не потребує ніякого додаткового переробляння конструкції автомата, зовсім незначно підвищує загальну вагу автомата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Знімний кронштейн для кріплення додаткових пристроїв на автомат Калашникова, що включає елемент кріплення із листової сталі на зброю, який відрізняється тим, що елемент кріплення виконано у вигляді U-подібного хомута з двома поличками, у кожній з яких виконано два наскрізних отвори, хомут встановлено на ствол зброї під цівку між ствольною коробкою та кріпленням прицільної колодки таким чином, що він охоплює нижню частину ствола, а полички хомута розташовані перпендикулярно осі ствола, кронштейн виконано у вигляді потрійної планки Пікатінні, що має форму об'ємного тризуба, при цьому у верхній частині кронштейн містить центральну планку та дві бокові планки, розташовані під кутом 45° відносно центральної планки, у нижній частині кронштейн містить поздовжній аркоподібний проріз, що проходіть під центральною планкою, та три пари виступів, передні з яких використовують для упора на прицільну колодку, задні використовують для упора на прицільну планку, а середні виступи, в яких виконано по два наскрізні отвори зі сховом, використовують для жорсткого з'єднання з відповідними поличками хомута за допомогою гвинтового з'єднання. 2. Кронштейн за п. 1, який відрізняється тим, що гайки розміщені знизу відповідних поличок хомута, а для забезпечення надійного скріплення між нижніми частинами поличок і гайками встановлено шайби-гровери. 3. Кронштейн за п. 1 або 2, який відрізняється тим, що центральна та бокові планки кронштейна можуть мати по всій довжині поздовжні овалоподібні наскрізні отвори. 4. Кронштейн за будь-яким з пп. 1-3, який відрізняється тим, що на центральну планку кронштейна може бути встановлено оптичний приціл, а на бокові планки можуть бути встановлені додаткові пристрої, вибрані з групи, що включає коліматорний приціл, коліматорний приціл зі збільшеним модулем, нічний приціл, тактичний ліхтар, цілепокажчик, кріплення для уловлювача гільз тощо. 5. Кронштейн за будь-яким з пп. 1-4, який відрізняється тим, що проріз під центральною планкою дозволяє використовувати штатний відкритий приціл. 3 UA 96055 U 4 UA 96055 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F41C 27/00

Мітки: автомат, кріплення, калашникова, пристроїв, додаткових, кронштейн, знімний
