Візок для покупок

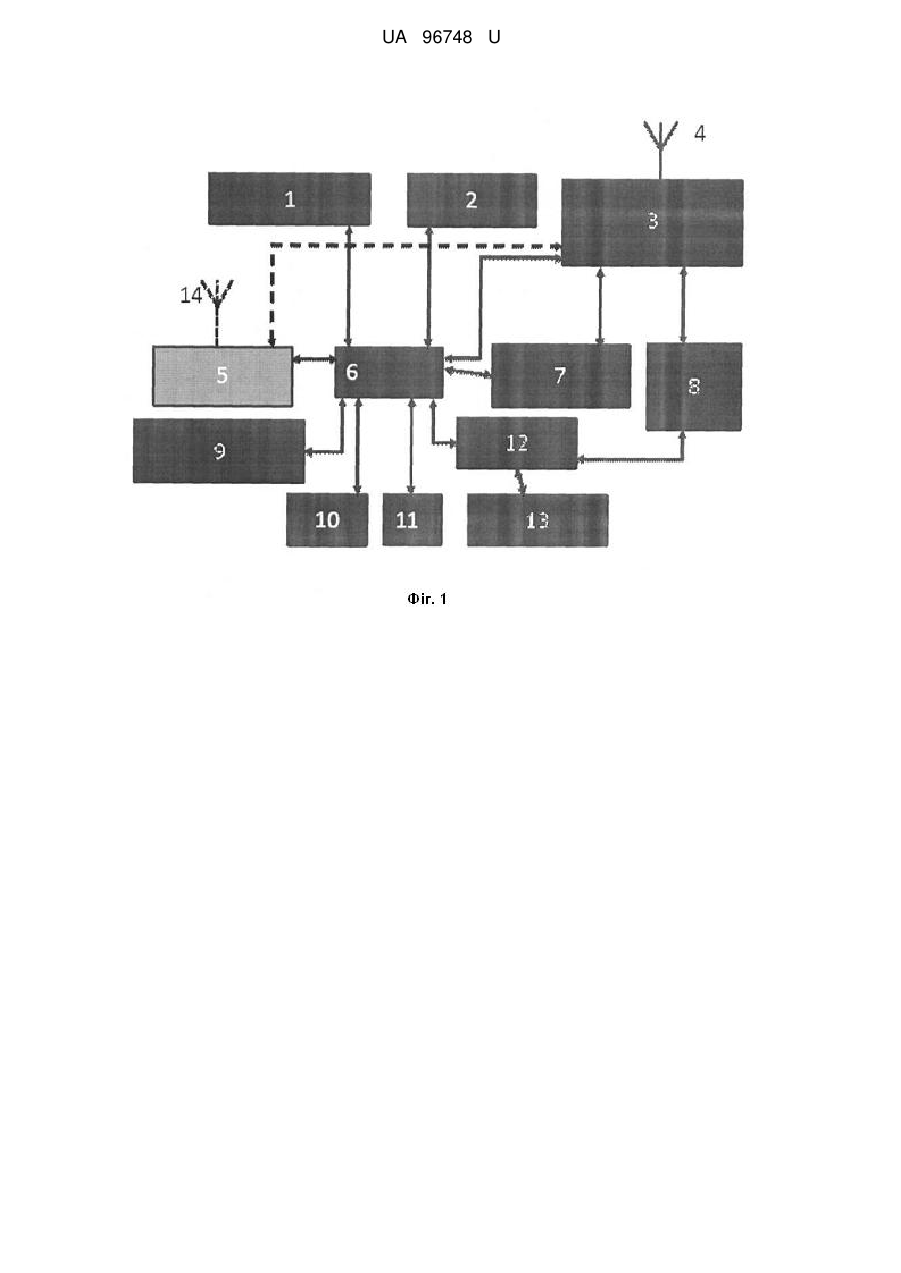

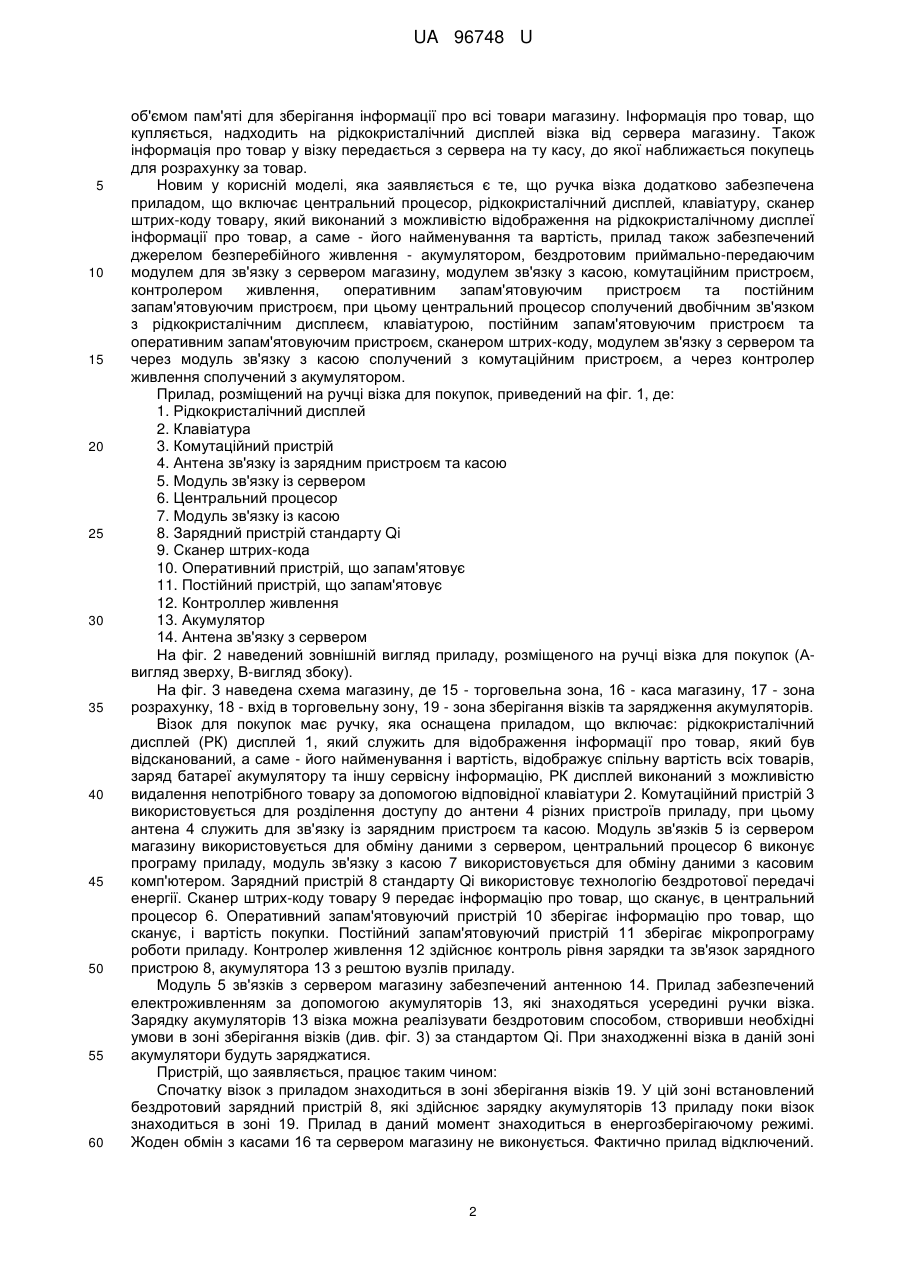

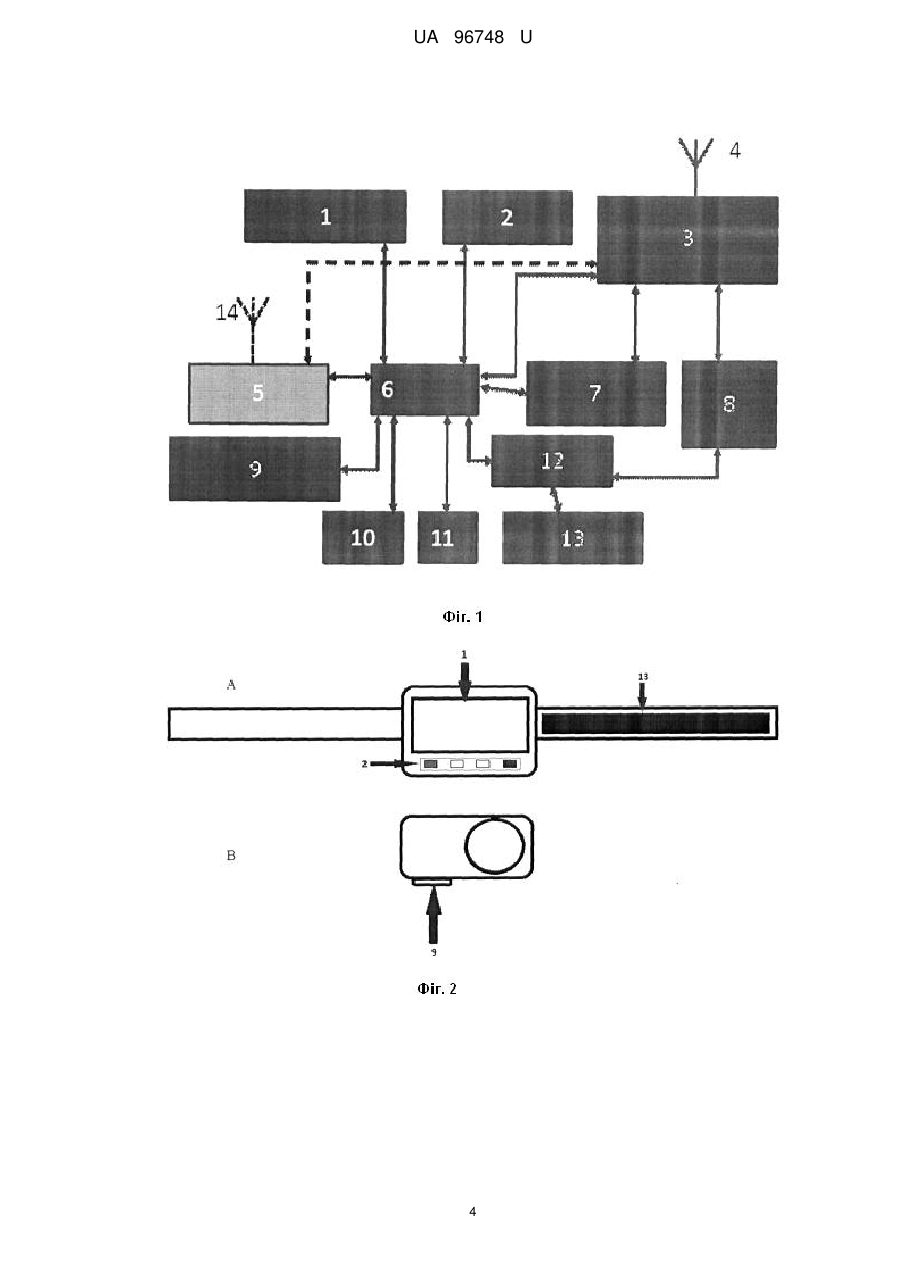

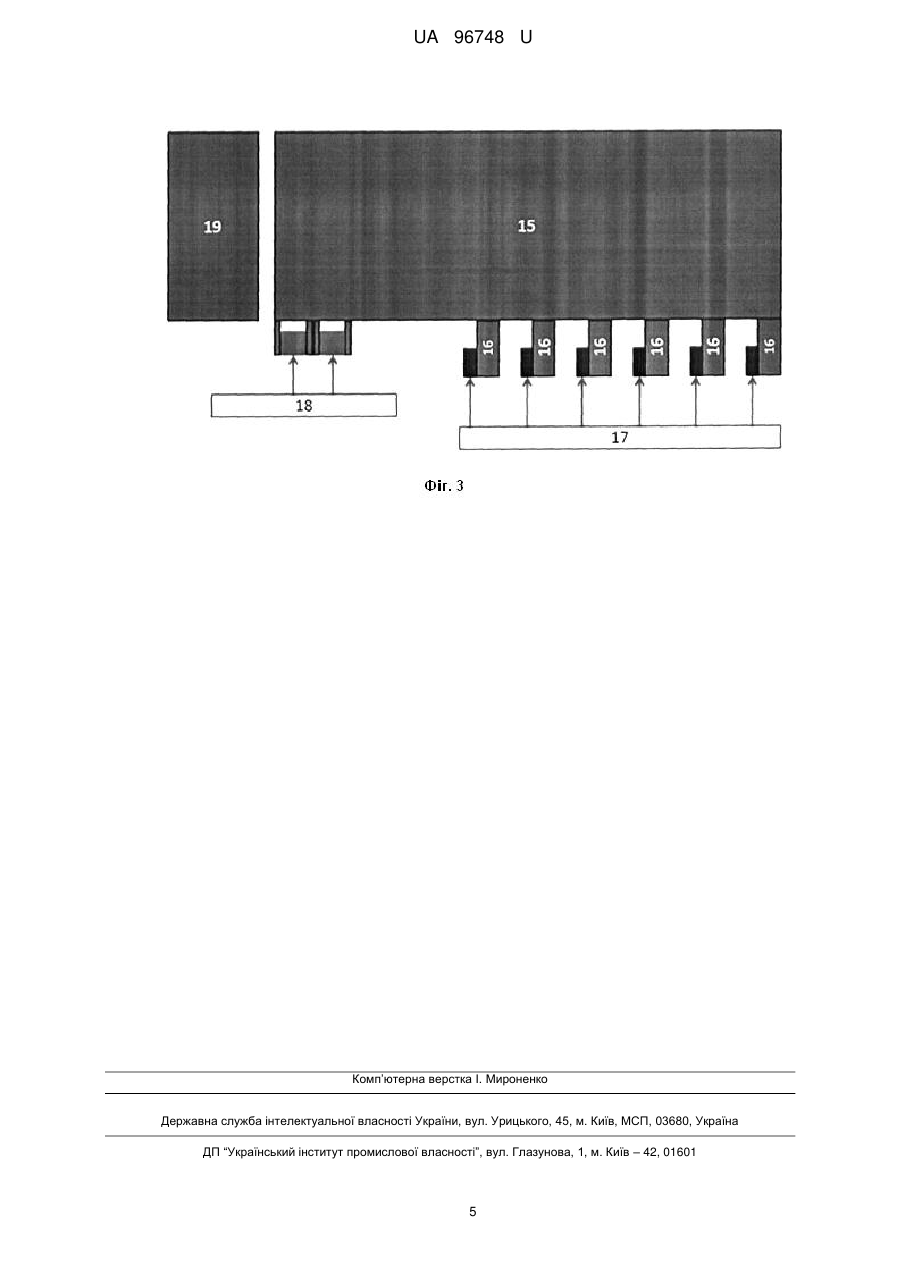

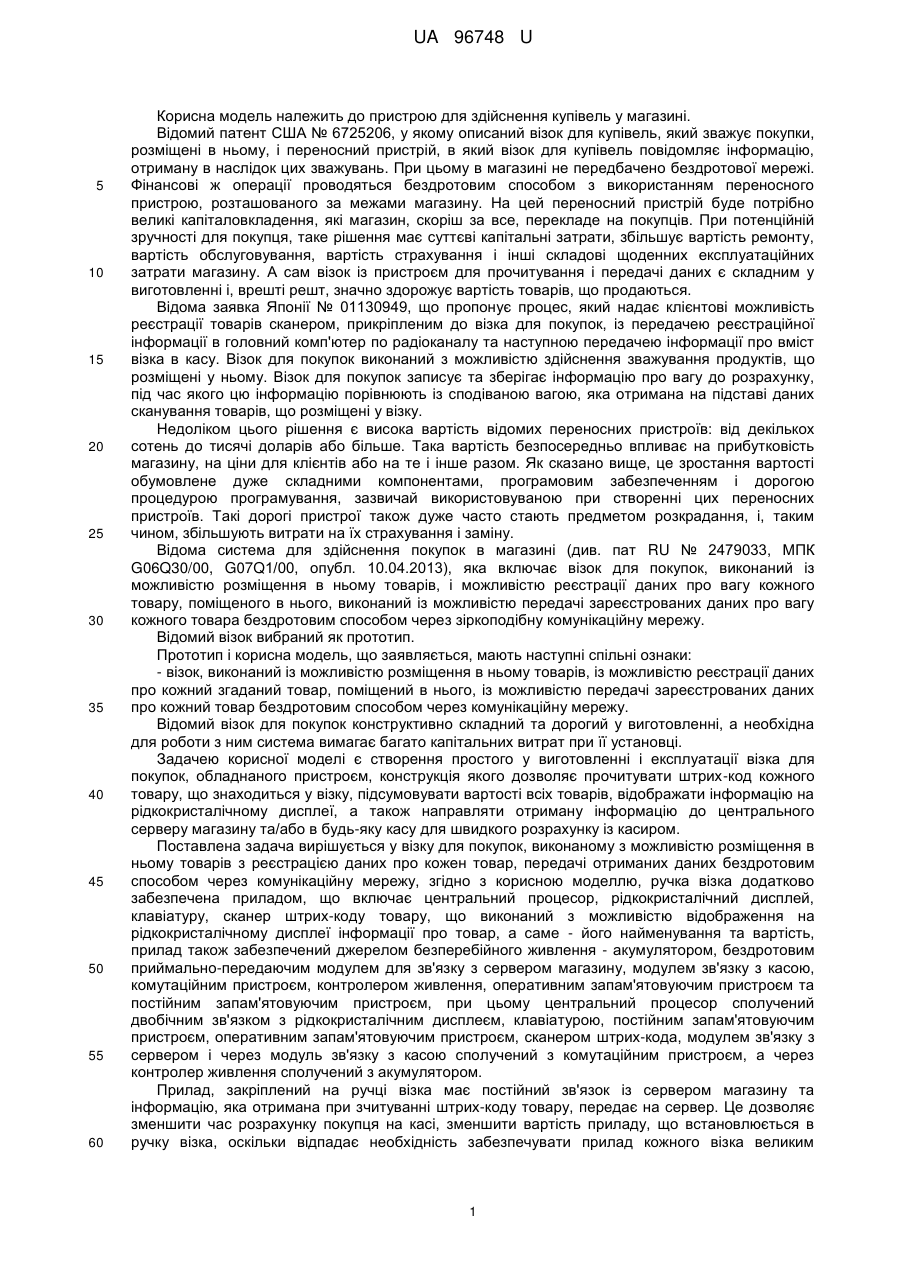

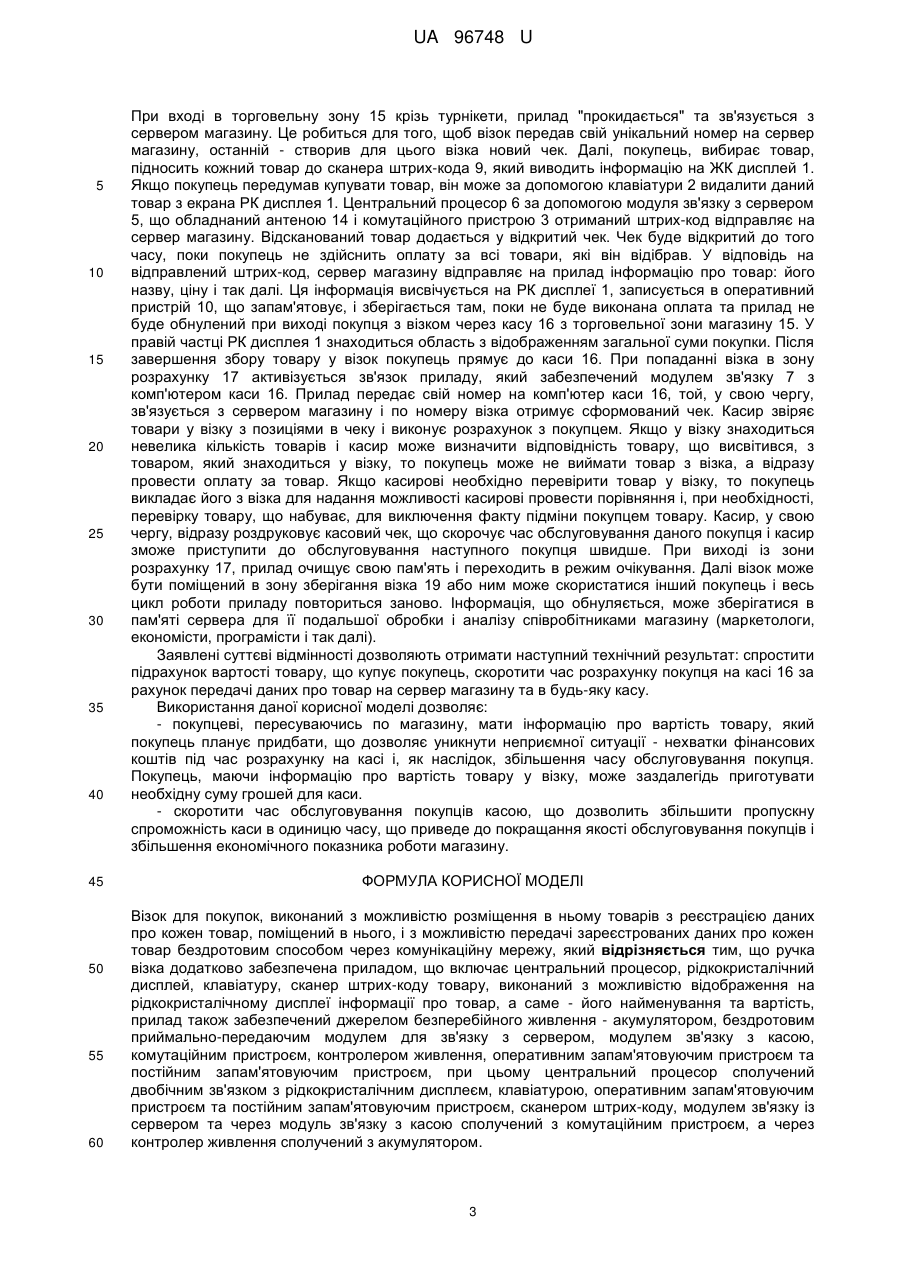

Реферат: Візок для покупок, виконаний з можливістю розміщення в ньому товарів з реєстрацією даних про кожен товар, поміщений в нього, і з можливістю передачі зареєстрованих даних про кожен товар бездротовим способом через комунікаційну мережу. Ручка візка додатково забезпечена приладом, що включає центральний процесор, рідкокристалічний дисплей, клавіатуру, сканер штрих-коду товару, виконаний з можливістю відображення на рідкокристалічному дисплеї інформації про товар. Прилад також забезпечений джерелом безперебійного живлення акумулятором, бездротовим приймально-передаючим модулем для зв'язку з сервером, модулем зв'язку з касою, комутаційним пристроєм, контролером живлення, оперативним запам'ятовуючим пристроєм та постійним запам'ятовуючим пристроєм. UA 96748 U (54) ВІЗОК ДЛЯ ПОКУПОК UA 96748 U UA 96748 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристрою для здійснення купівель у магазині. Відомий патент США № 6725206, у якому описаний візок для купівель, який зважує покупки, розміщені в ньому, і переносний пристрій, в який візок для купівель повідомляє інформацію, отриману в наслідок цих зважувань. При цьому в магазині не передбачено бездротової мережі. Фінансові ж операції проводяться бездротовим способом з використанням переносного пристрою, розташованого за межами магазину. На цей переносний пристрій буде потрібно великі капіталовкладення, які магазин, скоріш за все, перекладе на покупців. При потенційній зручності для покупця, таке рішення має суттєві капітальні затрати, збільшує вартість ремонту, вартість обслуговування, вартість страхування і інші складові щоденних експлуатаційних затрати магазину. А сам візок із пристроєм для прочитування і передачі даних є складним у виготовленні і, врешті решт, значно здорожує вартість товарів, що продаються. Відома заявка Японії № 01130949, що пропонує процес, який надає клієнтові можливість реєстрації товарів сканером, прикріпленим до візка для покупок, із передачею реєстраційної інформації в головний комп'ютер по радіоканалу та наступною передачею інформації про вміст візка в касу. Візок для покупок виконаний з можливістю здійснення зважування продуктів, що розміщені у ньому. Візок для покупок записує та зберігає інформацію про вагу до розрахунку, під час якого цю інформацію порівнюють із сподіваною вагою, яка отримана на підставі даних сканування товарів, що розміщені у візку. Недоліком цього рішення є висока вартість відомих переносних пристроїв: від декількох сотень до тисячі доларів або більше. Така вартість безпосередньо впливає на прибутковість магазину, на ціни для клієнтів або на те і інше разом. Як сказано вище, це зростання вартості обумовлене дуже складними компонентами, програмовим забезпеченням і дорогою процедурою програмування, зазвичай використовуваною при створенні цих переносних пристроїв. Такі дорогі пристрої також дуже часто стають предметом розкрадання, і, таким чином, збільшують витрати на їх страхування і заміну. Відома система для здійснення покупок в магазині (див. пат RU № 2479033, МПК G06Q30/00, G07Q1/00, опубл. 10.04.2013), яка включає візок для покупок, виконаний із можливістю розміщення в ньому товарів, і можливістю реєстрації даних про вагу кожного товару, поміщеного в нього, виконаний із можливістю передачі зареєстрованих даних про вагу кожного товара бездротовим способом через зіркоподібну комунікаційну мережу. Відомий візок вибраний як прототип. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - візок, виконаний із можливістю розміщення в ньому товарів, із можливістю реєстрації даних про кожний згаданий товар, поміщений в нього, із можливістю передачі зареєстрованих даних про кожний товар бездротовим способом через комунікаційну мережу. Відомий візок для покупок конструктивно складний та дорогий у виготовленні, а необхідна для роботи з ним система вимагає багато капітальних витрат при її установці. Задачею корисної моделі є створення простого у виготовленні і експлуатації візка для покупок, обладнаного пристроєм, конструкція якого дозволяє прочитувати штрих-код кожного товару, що знаходиться у візку, підсумовувати вартості всіх товарів, відображати інформацію на рідкокристалічному дисплеї, а також направляти отриману інформацію до центрального серверу магазину та/або в будь-яку касу для швидкого розрахунку із касиром. Поставлена задача вирішується у візку для покупок, виконаному з можливістю розміщення в ньому товарів з реєстрацією даних про кожен товар, передачі отриманих даних бездротовим способом через комунікаційну мережу, згідно з корисною моделлю, ручка візка додатково забезпечена приладом, що включає центральний процесор, рідкокристалічний дисплей, клавіатуру, сканер штрих-коду товару, що виконаний з можливістю відображення на рідкокристалічному дисплеї інформації про товар, а саме - його найменування та вартість, прилад також забезпечений джерелом безперебійного живлення - акумулятором, бездротовим приймально-передаючим модулем для зв'язку з сервером магазину, модулем зв'язку з касою, комутаційним пристроєм, контролером живлення, оперативним запам'ятовуючим пристроєм та постійним запам'ятовуючим пристроєм, при цьому центральний процесор сполучений двобічним зв'язком з рідкокристалічним дисплеєм, клавіатурою, постійним запам'ятовуючим пристроєм, оперативним запам'ятовуючим пристроєм, сканером штрих-кода, модулем зв'язку з сервером і через модуль зв'язку з касою сполучений з комутаційним пристроєм, а через контролер живлення сполучений з акумулятором. Прилад, закріплений на ручці візка має постійний зв'язок із сервером магазину та інформацію, яка отримана при зчитуванні штрих-коду товару, передає на сервер. Це дозволяє зменшити час розрахунку покупця на касі, зменшити вартість приладу, що встановлюється в ручку візка, оскільки відпадає необхідність забезпечувати прилад кожного візка великим 1 UA 96748 U 5 10 15 20 25 30 35 40 45 50 55 60 об'ємом пам'яті для зберігання інформації про всі товари магазину. Інформація про товар, що купляється, надходить на рідкокристалічний дисплей візка від сервера магазину. Також інформація про товар у візку передається з сервера на ту касу, до якої наближається покупець для розрахунку за товар. Новим у корисній моделі, яка заявляється є те, що ручка візка додатково забезпечена приладом, що включає центральний процесор, рідкокристалічний дисплей, клавіатуру, сканер штрих-коду товару, який виконаний з можливістю відображення на рідкокристалічному дисплеї інформації про товар, а саме - його найменування та вартість, прилад також забезпечений джерелом безперебійного живлення - акумулятором, бездротовим приймально-передаючим модулем для зв'язку з сервером магазину, модулем зв'язку з касою, комутаційним пристроєм, контролером живлення, оперативним запам'ятовуючим пристроєм та постійним запам'ятовуючим пристроєм, при цьому центральний процесор сполучений двобічним зв'язком з рідкокристалічним дисплеєм, клавіатурою, постійним запам'ятовуючим пристроєм та оперативним запам'ятовуючим пристроєм, сканером штрих-коду, модулем зв'язку з сервером та через модуль зв'язку з касою сполучений з комутаційним пристроєм, а через контролер живлення сполучений з акумулятором. Прилад, розміщений на ручці візка для покупок, приведений на фіг. 1, де: 1. Рідкокристалічний дисплей 2. Клавіатура 3. Комутаційний пристрій 4. Антена зв'язку із зарядним пристроєм та касою 5. Модуль зв'язку із сервером 6. Центральний процесор 7. Модуль зв'язку із касою 8. Зарядний пристрій стандарту Qi 9. Сканер штрих-кода 10. Оперативний пристрій, що запам'ятовує 11. Постійний пристрій, що запам'ятовує 12. Контроллер живлення 13. Акумулятор 14. Антена зв'язку з сервером На фіг. 2 наведений зовнішній вигляд приладу, розміщеного на ручці візка для покупок (Авигляд зверху, В-вигляд збоку). На фіг. 3 наведена схема магазину, де 15 - торговельна зона, 16 - каса магазину, 17 - зона розрахунку, 18 - вхід в торговельну зону, 19 - зона зберігання візків та зарядження акумуляторів. Візок для покупок має ручку, яка оснащена приладом, що включає: рідкокристалічний дисплей (РК) дисплей 1, який служить для відображення інформації про товар, який був відсканований, а саме - його найменування і вартість, відображує спільну вартість всіх товарів, заряд батареї акумулятору та іншу сервісну інформацію, РК дисплей виконаний з можливістю видалення непотрібного товару за допомогою відповідної клавіатури 2. Комутаційний пристрій 3 використовується для розділення доступу до антени 4 різних пристроїв приладу, при цьому антена 4 служить для зв'язку із зарядним пристроєм та касою. Модуль зв'язків 5 із сервером магазину використовується для обміну даними з сервером, центральний процесор 6 виконує програму приладу, модуль зв'язку з касою 7 використовується для обміну даними з касовим комп'ютером. Зарядний пристрій 8 стандарту Qi використовує технологію бездротової передачі енергії. Сканер штрих-коду товару 9 передає інформацію про товар, що сканує, в центральний процесор 6. Оперативний запам'ятовуючий пристрій 10 зберігає інформацію про товар, що сканує, і вартість покупки. Постійний запам'ятовуючий пристрій 11 зберігає мікропрограму роботи приладу. Контролер живлення 12 здійснює контроль рівня зарядки та зв'язок зарядного пристрою 8, акумулятора 13 з рештою вузлів приладу. Модуль 5 зв'язків з сервером магазину забезпечений антенною 14. Прилад забезпечений електроживленням за допомогою акумуляторів 13, які знаходяться усередині ручки візка. Зарядку акумуляторів 13 візка можна реалізувати бездротовим способом, створивши необхідні умови в зоні зберігання візків (див. фіг. 3) за стандартом Qi. При знаходженні візка в даній зоні акумулятори будуть заряджатися. Пристрій, що заявляється, працює таким чином: Спочатку візок з приладом знаходиться в зоні зберігання візків 19. У цій зоні встановлений бездротовий зарядний пристрій 8, які здійснює зарядку акумуляторів 13 приладу поки візок знаходиться в зоні 19. Прилад в даний момент знаходиться в енергозберігаючому режимі. Жоден обмін з касами 16 та сервером магазину не виконується. Фактично прилад відключений. 2 UA 96748 U 5 10 15 20 25 30 35 40 45 50 55 60 При вході в торговельну зону 15 крізь турнікети, прилад "прокидається" та зв'язується з сервером магазину. Це робиться для того, щоб візок передав свій унікальний номер на сервер магазину, останній - створив для цього візка новий чек. Далі, покупець, вибирає товар, підносить кожний товар до сканера штрих-кода 9, який виводить інформацію на ЖК дисплей 1. Якщо покупець передумав купувати товар, він може за допомогою клавіатури 2 видалити даний товар з екрана РК дисплея 1. Центральний процесор 6 за допомогою модуля зв'язку з сервером 5, що обладнаний антеною 14 і комутаційного пристрою 3 отриманий штрих-код відправляє на сервер магазину. Відсканований товар додається у відкритий чек. Чек буде відкритий до того часу, поки покупець не здійснить оплату за всі товари, які він відібрав. У відповідь на відправлений штрих-код, сервер магазину відправляє на прилад інформацію про товар: його назву, ціну і так далі. Ця інформація висвічується на РК дисплеї 1, записується в оперативний пристрій 10, що запам'ятовує, і зберігається там, поки не буде виконана оплата та прилад не буде обнулений при виході покупця з візком через касу 16 з торговельної зони магазину 15. У правій частці РК дисплея 1 знаходиться область з відображенням загальної суми покупки. Після завершення збору товару у візок покупець прямує до каси 16. При попаданні візка в зону розрахунку 17 активізується зв'язок приладу, який забезпечений модулем зв'язку 7 з комп'ютером каси 16. Прилад передає свій номер на комп'ютер каси 16, той, у свою чергу, зв'язується з сервером магазину і по номеру візка отримує сформований чек. Касир звіряє товари у візку з позиціями в чеку і виконує розрахунок з покупцем. Якщо у візку знаходиться невелика кількість товарів і касир може визначити відповідність товару, що висвітився, з товаром, який знаходиться у візку, то покупець може не виймати товар з візка, а відразу провести оплату за товар. Якщо касирові необхідно перевірити товар у візку, то покупець викладає його з візка для надання можливості касирові провести порівняння і, при необхідності, перевірку товару, що набуває, для виключення факту підміни покупцем товару. Касир, у свою чергу, відразу роздруковує касовий чек, що скорочує час обслуговування даного покупця і касир зможе приступити до обслуговування наступного покупця швидше. При виході із зони розрахунку 17, прилад очищує свою пам'ять і переходить в режим очікування. Далі візок може бути поміщений в зону зберігання візка 19 або ним може скористатися інший покупець і весь цикл роботи приладу повториться заново. Інформація, що обнуляється, може зберігатися в пам'яті сервера для її подальшої обробки і аналізу співробітниками магазину (маркетологи, економісти, програмісти і так далі). Заявлені суттєві відмінності дозволяють отримати наступний технічний результат: спростити підрахунок вартості товару, що купує покупець, скоротити час розрахунку покупця на касі 16 за рахунок передачі даних про товар на сервер магазину та в будь-яку касу. Використання даної корисної моделі дозволяє: - покупцеві, пересуваючись по магазину, мати інформацію про вартість товару, який покупець планує придбати, що дозволяє уникнути неприємної ситуації - нехватки фінансових коштів під час розрахунку на касі і, як наслідок, збільшення часу обслуговування покупця. Покупець, маючи інформацію про вартість товару у візку, може заздалегідь приготувати необхідну суму грошей для каси. - скоротити час обслуговуванняпокупців касою, що дозволить збільшити пропускну спроможність каси в одиницю часу, що приведе до покращання якості обслуговування покупців і збільшення економічного показника роботи магазину. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Візок для покупок, виконаний з можливістю розміщення в ньому товарів з реєстрацією даних про кожен товар, поміщений в нього, і з можливістю передачі зареєстрованих даних про кожен товар бездротовим способом через комунікаційну мережу, який відрізняється тим, що ручка візка додатково забезпечена приладом, що включає центральний процесор, рідкокристалічний дисплей, клавіатуру, сканер штрих-коду товару, виконаний з можливістю відображення на рідкокристалічному дисплеї інформації про товар, а саме - його найменування та вартість, прилад також забезпечений джерелом безперебійного живлення - акумулятором, бездротовим приймально-передаючим модулем для зв'язку з сервером, модулем зв'язку з касою, комутаційним пристроєм, контролером живлення, оперативним запам'ятовуючим пристроєм та постійним запам'ятовуючим пристроєм, при цьому центральний процесор сполучений двобічним зв'язком з рідкокристалічним дисплеєм, клавіатурою, оперативним запам'ятовуючим пристроєм та постійним запам'ятовуючим пристроєм, сканером штрих-коду, модулем зв'язку із сервером та через модуль зв'язку з касою сполучений з комутаційним пристроєм, а через контролер живлення сполучений з акумулятором. 3 UA 96748 U 4 UA 96748 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
