Система позиціювання сонячної батареї

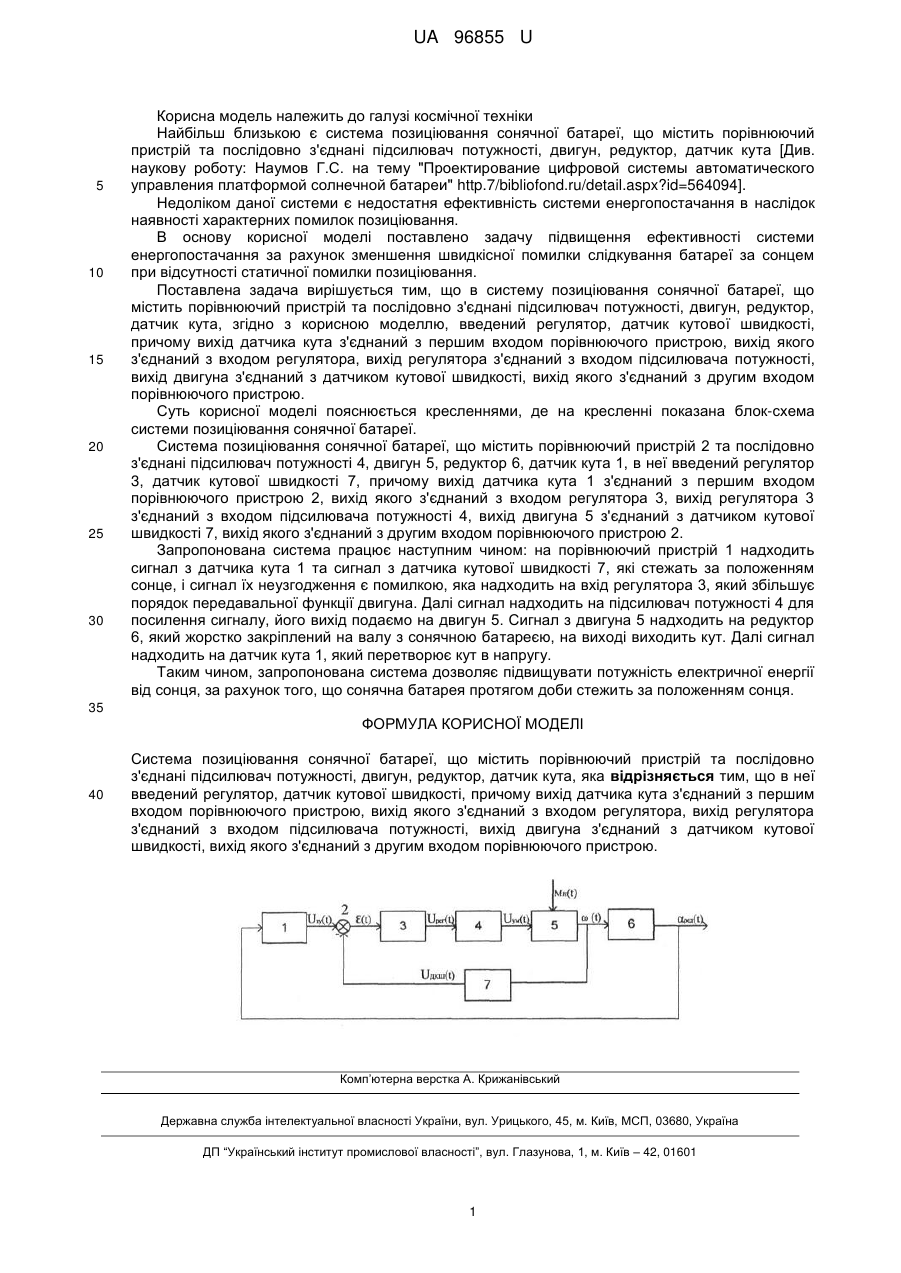

Реферат: UA 96855 U UA 96855 U 5 10 15 20 25 30 Корисна модель належить до галузі космічної техніки Найбільш близькою є система позиціювання сонячної батареї, що містить порівнюючий пристрій та послідовно з'єднані підсилювач потужності, двигун, редуктор, датчик кута [Див. наукову роботу: Наумов Г.С. на тему "Проектирование цифровой системы автоматического управления платформой солнечной батареи" http.7/bibliofond.ru/detail.aspx?id=564094]. Недоліком даної системи є недостатня ефективність системи енергопостачання в наслідок наявності характерних помилок позиціювання. В основу корисної моделі поставлено задачу підвищення ефективності системи енергопостачання за рахунок зменшення швидкісної помилки слідкування батареї за сонцем при відсутності статичної помилки позиціювання. Поставлена задача вирішується тим, що в систему позиціювання сонячної батареї, що містить порівнюючий пристрій та послідовно з'єднані підсилювач потужності, двигун, редуктор, датчик кута, згідно з корисною моделлю, введений регулятор, датчик кутової швидкості, причому вихід датчика кута з'єднаний з першим входом порівнюючого пристрою, вихід якого з'єднаний з входом регулятора, вихід регулятора з'єднаний з входом підсилювача потужності, вихід двигуна з'єднаний з датчиком кутової швидкості, вихід якого з'єднаний з другим входом порівнюючого пристрою. Суть корисної моделі пояснюється кресленнями, де на кресленні показана блок-схема системи позиціювання сонячної батареї. Система позиціювання сонячної батареї, що містить порівнюючий пристрій 2 та послідовно з'єднані підсилювач потужності 4, двигун 5, редуктор 6, датчик кута 1, в неї введений регулятор 3, датчик кутової швидкості 7, причому вихід датчика кута 1 з'єднаний з першим входом порівнюючого пристрою 2, вихід якого з'єднаний з входом регулятора 3, вихід регулятора 3 з'єднаний з входом підсилювача потужності 4, вихід двигуна 5 з'єднаний з датчиком кутової швидкості 7, вихід якого з'єднаний з другим входом порівнюючого пристрою 2. Запропонована система працює наступним чином: на порівнюючий пристрій 1 надходить сигнал з датчика кута 1 та сигнал з датчика кутової швидкості 7, які стежать за положенням сонце, і сигнал їх неузгодження є помилкою, яка надходить на вхід регулятора 3, який збільшує порядок передавальної функції двигуна. Далі сигнал надходить на підсилювач потужності 4 для посилення сигналу, його вихід подаємо на двигун 5. Сигнал з двигуна 5 надходить на редуктор 6, який жорстко закріплений на валу з сонячною батареєю, на виході виходить кут. Далі сигнал надходить на датчик кута 1, який перетворює кут в напругу. Таким чином, запропонована система дозволяє підвищувати потужність електричної енергії від сонця, за рахунок того, що сонячна батарея протягом доби стежить за положенням сонця. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Система позиціювання сонячної батареї, що містить порівнюючий пристрій та послідовно з'єднані підсилювач потужності, двигун, редуктор, датчик кута, яка відрізняється тим, що в неї введений регулятор, датчик кутової швидкості, причому вихід датчика кута з'єднаний з першим входом порівнюючого пристрою, вихід якого з'єднаний з входом регулятора, вихід регулятора з'єднаний з входом підсилювача потужності, вихід двигуна з'єднаний з датчиком кутової швидкості, вихід якого з'єднаний з другим входом порівнюючого пристрою. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
